脚踏开关防止误踩措施
在日常生活中，我们经常会使用到各种各样的电器设备，如电视、电脑、洗衣机等等。

这些设备的使用给我们的生活带来了很大的便利，但同时也存在一定的安全隐患。

其中，误踩电器开关就是一种常见的安全隐患。

为了避免这种情况的发生，我们可以采取一些措施，其中之一就是使用脚踏开关。

脚踏开关是一种可以通过脚部操作的电器开关，它可以有效地避免误踩电器开关的情况。

脚踏开关通常安装在电器的底部或侧面，使用者只需要用脚轻轻踩一下即可实现开关的操作。

相比于传统的手动开关，脚踏开关更加方便快捷，而且还可以避免误触开关带来的安全隐患。

除了脚踏开关，我们还可以采取其他措施来避免误踩电器开关。

比如，在使用电器时，我们应该尽量避免穿着拖鞋或者赤脚，因为这样容易导致误踩电器开关。

另外，我们还可以在电器开关的周围贴上明显的标识，提醒使用者注意开关的位置，避免误触。

误踩电器开关是一种常见的安全隐患，我们应该采取一些措施来避免这种情况的发生。

脚踏开关是一种非常实用的防护措施，它可以有效地避免误触开关带来的安全隐患。

在使用电器时，我们还应该注意穿着合适的鞋子，以及在开关周围贴上标识，提醒使用者注意安全。

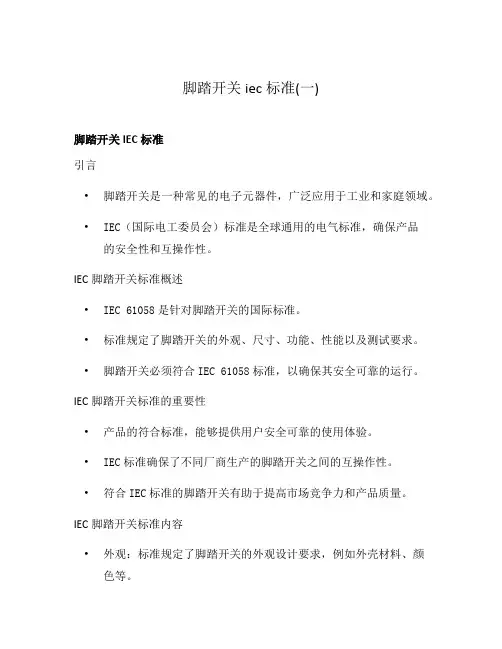

脚踏开关iec标准(一)脚踏开关IEC标准引言•脚踏开关是一种常见的电子元器件，广泛应用于工业和家庭领域。

•IEC（国际电工委员会）标准是全球通用的电气标准，确保产品的安全性和互操作性。

IEC脚踏开关标准概述•IEC 61058是针对脚踏开关的国际标准。

•标准规定了脚踏开关的外观、尺寸、功能、性能以及测试要求。

•脚踏开关必须符合IEC 61058标准，以确保其安全可靠的运行。

IEC脚踏开关标准的重要性•产品的符合标准，能够提供用户安全可靠的使用体验。

•IEC标准确保了不同厂商生产的脚踏开关之间的互操作性。

•符合IEC标准的脚踏开关有助于提高市场竞争力和产品质量。

IEC脚踏开关标准内容•外观：标准规定了脚踏开关的外观设计要求，例如外壳材料、颜色等。

•尺寸：规定了脚踏开关的尺寸范围，确保适配各种相关设备。

•功能：标准定义了脚踏开关应具备的基本功能，如断开电路、接通电路等。

•性能：规定了脚踏开关的工作电压、额定电流、绝缘性能等要求。

IEC脚踏开关标准的测试要求•电气测试：包括绝缘电阻、耐压、断开电路和接通电路等测试。

•动力学测试：测试按键的灵敏度、重复动作次数等参数。

•绝缘性能测试：测试脚踏开关与外壳之间的电气隔离性。

•机械耐久性测试：测试脚踏开关在长时间使用和恶劣环境下的可靠性。

结论•IEC脚踏开关标准确保了产品的安全性和互操作性。

•生产商应遵守IEC标准设计和生产脚踏开关，以提供优质的产品给用户。

•用户购买脚踏开关时，应检查产品是否符合IEC 61058标准，以确保安全使用。

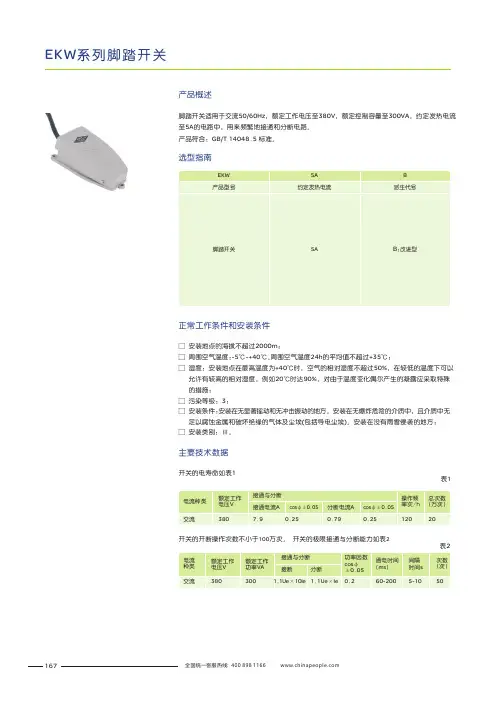

脚踏开关适用于交流50/60Hz ，额定工作电压至380V ，额定控制容量至300VA ，约定发热电流至5A 的电路中，用来频繁地接通和分断电路。

产品符合：GB/T 14048.5 标准。

产品概述
选型指南
正常工作条件和安装条件
□ 安装地点的海拔不超过2000m ；
周围空气温度。

周围空气温度24h 的平均值不超过+35℃湿度：安装地点在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以 允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊 的措施污染等级：3安装条件:安装在无显著摇动和无冲击振动的地方。

安装在无爆炸危险的介质中，且介质中无 足以腐蚀金属和破坏绝缘的气体及尘埃(包括导电尘埃)。

安装在没有雨雪侵袭的地方安装类别：Ⅲ□ :-5℃~+40℃；
□ ；□ ；
□ ；□ 。

主要技术数据
开关的电寿命如表1
表1
开关的开断操作次数不小于
万次。

开关的极限接通与分断能力如表1002
表2
EKW 系列脚踏开关
167
图1
用户订货时须说明产品的型号、名称和数量。

例如：EKW-5A-B 脚踏开关 100只。

订货须知
外形及安装尺寸
168。

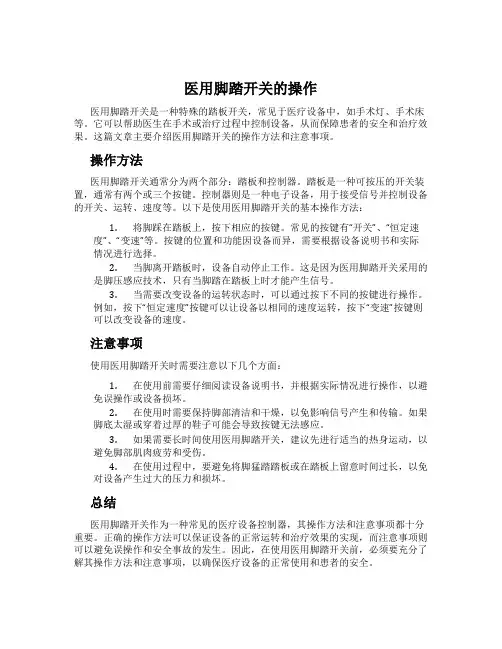

医用脚踏开关的操作医用脚踏开关是一种特殊的踏板开关，常见于医疗设备中，如手术灯、手术床等。

它可以帮助医生在手术或治疗过程中控制设备，从而保障患者的安全和治疗效果。

这篇文章主要介绍医用脚踏开关的操作方法和注意事项。

操作方法医用脚踏开关通常分为两个部分：踏板和控制器。

踏板是一种可按压的开关装置，通常有两个或三个按键。

控制器则是一种电子设备，用于接受信号并控制设备的开关、运转、速度等。

以下是使用医用脚踏开关的基本操作方法：1.将脚踩在踏板上，按下相应的按键。

常见的按键有“开关”、“恒定速度”、“变速”等。

按键的位置和功能因设备而异，需要根据设备说明书和实际情况进行选择。

2.当脚离开踏板时，设备自动停止工作。

这是因为医用脚踏开关采用的是脚压感应技术，只有当脚踏在踏板上时才能产生信号。

3.当需要改变设备的运转状态时，可以通过按下不同的按键进行操作。

例如，按下“恒定速度”按键可以让设备以相同的速度运转，按下“变速”按键则可以改变设备的速度。

注意事项使用医用脚踏开关时需要注意以下几个方面：1.在使用前需要仔细阅读设备说明书，并根据实际情况进行操作，以避免误操作或设备损坏。

2.在使用时需要保持脚部清洁和干燥，以免影响信号产生和传输。

如果脚底太湿或穿着过厚的鞋子可能会导致按键无法感应。

3.如果需要长时间使用医用脚踏开关，建议先进行适当的热身运动，以避免脚部肌肉疲劳和受伤。

4.在使用过程中，要避免将脚猛踏踏板或在踏板上留意时间过长，以免对设备产生过大的压力和损坏。

总结医用脚踏开关作为一种常见的医疗设备控制器，其操作方法和注意事项都十分重要。

正确的操作方法可以保证设备的正常运转和治疗效果的实现，而注意事项则可以避免误操作和安全事故的发生。

因此，在使用医用脚踏开关前，必须要充分了解其操作方法和注意事项，以确保医疗设备的正常使用和患者的安全。

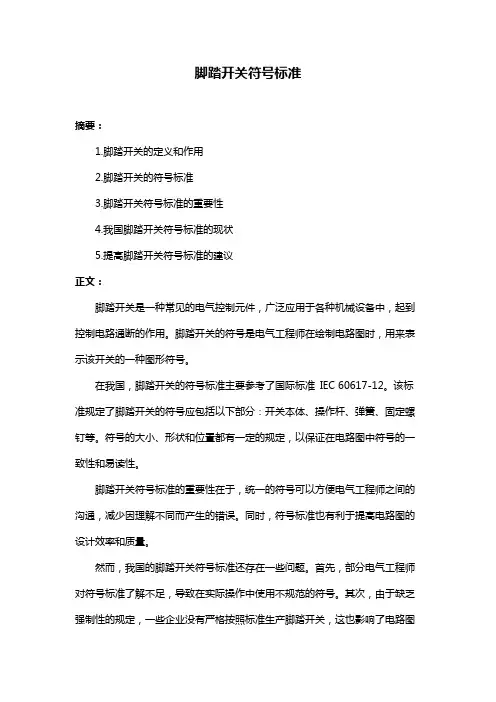

脚踏开关符号标准
摘要：
1.脚踏开关的定义和作用
2.脚踏开关的符号标准
3.脚踏开关符号标准的重要性
4.我国脚踏开关符号标准的现状
5.提高脚踏开关符号标准的建议
正文：
脚踏开关是一种常见的电气控制元件，广泛应用于各种机械设备中，起到控制电路通断的作用。

脚踏开关的符号是电气工程师在绘制电路图时，用来表示该开关的一种图形符号。

在我国，脚踏开关的符号标准主要参考了国际标准IEC 60617-12。

该标准规定了脚踏开关的符号应包括以下部分：开关本体、操作杆、弹簧、固定螺钉等。

符号的大小、形状和位置都有一定的规定，以保证在电路图中符号的一致性和易读性。

脚踏开关符号标准的重要性在于，统一的符号可以方便电气工程师之间的沟通，减少因理解不同而产生的错误。

同时，符号标准也有利于提高电路图的设计效率和质量。

然而，我国的脚踏开关符号标准还存在一些问题。

首先，部分电气工程师对符号标准了解不足，导致在实际操作中使用不规范的符号。

其次，由于缺乏强制性的规定，一些企业没有严格按照标准生产脚踏开关，这也影响了电路图
的准确性和一致性。

为提高脚踏开关符号标准，我国应加大对电气工程师的培训力度，提高他们对符号标准的认识和应用能力。

同时，制定更严格的强制性规定，要求企业在生产脚踏开关时必须符合符号标准。

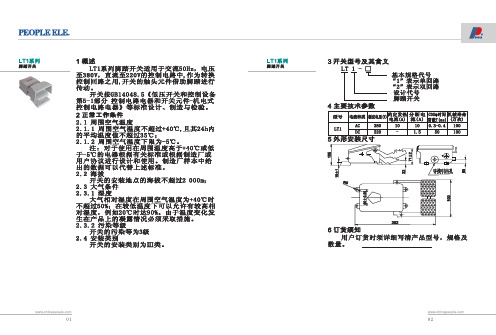

3 开关型号及其含义 LT 1 - □
基本规格代号
“1”表示单回路 “2”表示双回路 设计代号 脚踏开关
4 主要技术参数
型号 电流种类 额定电压(V)COS φ时间常数T(ms) AC 380 10 10 0.3-0.4 100
约定发热电流(A) 分断电流(A)机械寿命
(万次)
6 订货须知
用户订货时须详细写清产品型号，规格及数量。

5 外形安装尺寸
LT1
DC
220 - 1.5 50100
1 概述
LT1系列脚踏开关适用于交流50Hz，电压至380V，直流至220V的控制电路中,作为转换控制回路之用,开关的触头元件借助脚踏进行传动。

开关按GB14048.5《低压开关和控制设备第5-1部分 控制电路电器和开关元件-机电式控制电路电器》等标准设计、制造与检验。

2 正常工作条件2.1 周围空气温度
2.1.1 周围空气温度不超过+40℃,且其24h内的平均温度值不超过35℃；
2.1.2 周围空气温度下限为-5℃。

注：对于使用在周围温度高于+40℃或低于-5℃的电器根据有关标准或根据制造厂或用户协议进行设计和使用。

制造厂样本中给出的数据可以代替上述标准。

2.2 海拔
开关的安装地点的海拔不超过2 000m；2.3 大气条件2.3.1 湿度
大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以允许有较高相对湿度，例如20℃时达90%。

由于温度变化发生在产品上的凝露情况必须采取措施。

2.3.2 污染等级
开关的污染等为3级2.4 安装类别
开关的安装类别为Ⅲ类。

0102。

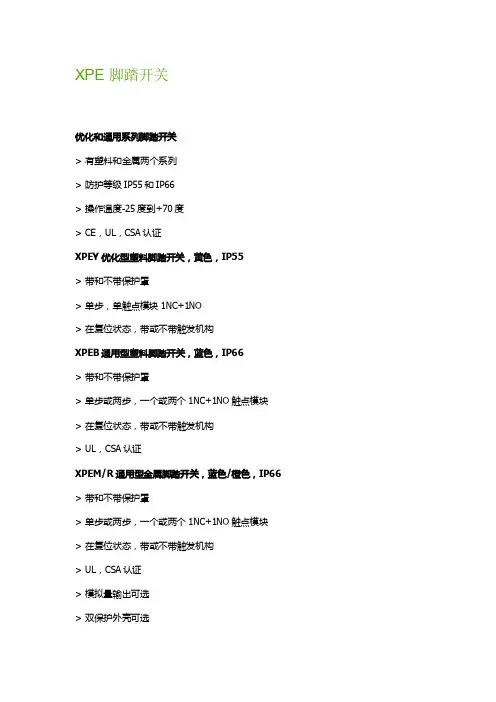

XPE 脚踏开关
优化和通用系列脚踏开关
> 有塑料和金属两个系列
> 防护等级IP55和IP66
> 操作温度-25度到+70度
> CE，UL，CSA认证
XPEY优化型塑料脚踏开关，黄色，IP55
> 带和不带保护罩
> 单步，单触点模块1NC+1NO
> 在复位状态，带或不带触发机构
XPEB通用型塑料脚踏开关，蓝色，IP66
> 带和不带保护罩
> 单步或两步，一个或两个1NC+1NO触点模块
> 在复位状态，带或不带触发机构
> UL，CSA认证
XPEM/R通用型金属脚踏开关，蓝色/橙色，IP66 > 带和不带保护罩
> 单步或两步，一个或两个1NC+1NO触点模块
> 在复位状态，带或不带触发机构
> UL，CSA认证
> 模拟量输出可选
> 双保护外壳可选
> 附件：有手杖附件方便移动脚踏开关；有脚底垫板附件
质保期：18个月
启动，始于足下
XPE脚踏开关系列，提供更大的操作空间，其人性化设计使用和安装都更加方便和舒适
塑料系列适于轻载应用和简单机械（挤出机，贴标机，操作台和打孔机等）
金属系列适用于重载应用和严酷工况（冶金，汽车焊装等）
从面板到边框动感、流畅的过渡。

和谐的线条，优雅而又独特的设计，面板＋底座结构，便于不同系列之间的互换。

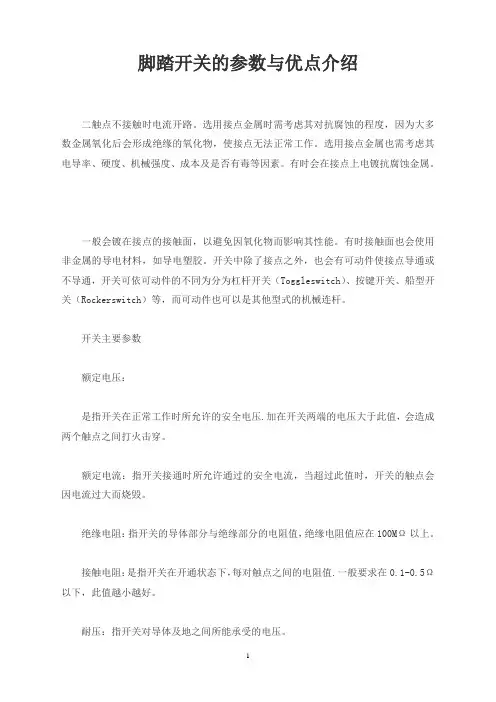

脚踏开关的参数与优点介绍二触点不接触时电流开路。

选用接点金属时需考虑其对抗腐蚀的程度，因为大多数金属氧化后会形成绝缘的氧化物，使接点无法正常工作。

选用接点金属也需考虑其电导率、硬度、机械强度、成本及是否有毒等因素。

有时会在接点上电镀抗腐蚀金属。

一般会镀在接点的接触面，以避免因氧化物而影响其性能。

有时接触面也会使用非金属的导电材料，如导电塑胶。

开关中除了接点之外，也会有可动件使接点导通或不导通，开关可依可动件的不同为分为杠杆开关（Toggleswitch）、按键开关、船型开关（Rockerswitch）等，而可动件也可以是其他型式的机械连杆。

开关主要参数额定电压：是指开关在正常工作时所允许的安全电压.加在开关两端的电压大于此值，会造成两个触点之间打火击穿。

额定电流：指开关接通时所允许通过的安全电流，当超过此值时，开关的触点会因电流过大而烧毁。

绝缘电阻：指开关的导体部分与绝缘部分的电阻值，绝缘电阻值应在100MΩ以上。

接触电阻：是指开关在开通状态下，每对触点之间的电阻值.一般要求在0.1-0.5Ω以下，此值越小越好。

耐压：指开关对导体及地之间所能承受的电压。

寿命：是指开关在正常工作条件下，能操作的次数.一般要求在5000-35000次左右。

脚踏开关优点：可在所有安全条件得到满足以前防止人员进入危险区域提供插销式开关、安全磁开关、安全门锁开关、安全拉绳开关、紧急停止按钮、绞链连锁开关、安全使能开关、安全限位开关、防爆开关等安全开关防尘防水，抗震性强，使用寿命长，适用于标准机械工程及卫生要求严格的领域。

所有产品系列的安全开关均满足欧洲和美国安全标准，获得CE、BG、UL、TUV、CSA 等国际认证。

安全拉绳开关***远防护距离可达200m具有可选指示灯，可带紧急停止按钮，金属外壳，IP67防护等级***多4NC安全输出，2NO辅助输出使用寿命长达200万次具有防爆拉绳开关，符合EN418标准并具有CE认证采用独特的磁编码式传感器设计，双面工作。

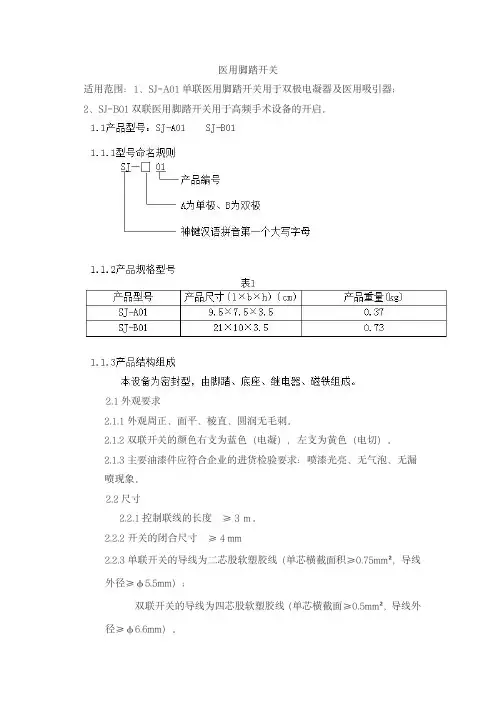

医用脚踏开关适用范围：1、SJ-A01单联医用脚踏开关用于双极电凝器及医用吸引器；2、SJ-B01双联医用脚踏开关用于高频手术设备的开启。

2.1外观要求2.1.1外观周正、面平、棱直、圆润无毛刺。

2.1.2双联开关的颜色右支为蓝色（电凝），左支为黄色（电切）。

2.1.3主要油漆件应符合企业的进货检验要求：喷漆光亮、无气泡、无漏喷现象。

2.2尺寸2.2.1控制联线的长度≥３ｍ。

2.2.2开关的闭合尺寸≥４mm2.2.3单联开关的导线为二芯股软塑胶线（单芯横截面积≥0.75mm²，导线外径≥φ5.5mm）；双联开关的导线为四芯股软塑胶线（单芯横截面≥0.5mm²，导线外径≥φ6.6mm）。

2.3开关的启动力：10N～50N。

2.4脚踏开关应灵活无卡滞现象，闭合时接触良好，断开时无粘性。

2.5脚踏开关的机械构成部分承受1350Ｎ的力，历时１min无过度弯曲、破裂或变形。

2.6脚踏开关从１ｍ高处自由坠落到50mm厚的硬木板上三次，无破损应仍可用，并能通过耐压试验。

2.7脚踏开关寿命≥25000次。

2.8控制联线与脚踏开关连接牢固，在59N的拉力下，历时1s拉动100次不脱落，不松动，其位移≤2mm。

2.9脚踏开关（防进液等级IPX8）放入20℃±5℃，深150mm的水中30min后仍能正常工作，并能通过耐压试验。

2.10手术室用高频手术设备若用双联脚踏开关，从操作者方向看过去“切割”踏板必须在左边，“凝血”踏板必须在右边。

2.11脚踏开关放置在平坦地面上应平稳。

2.12安全要求2.12.1产品的通用电气安全应符合GB9706.1—2007标准的要求；产品的专用电气安全应符合GB9706.4—2009标准的要求。

见附录A2.12.2产品的电磁兼容性能应符合YY0505—2012标准及GB9706.4—2009第36章的要求。

2.13环境试验环境试验应按照GB/T14710—2009标准中气候环境Ⅱ组、机械环境Ⅱ组的要求进行。

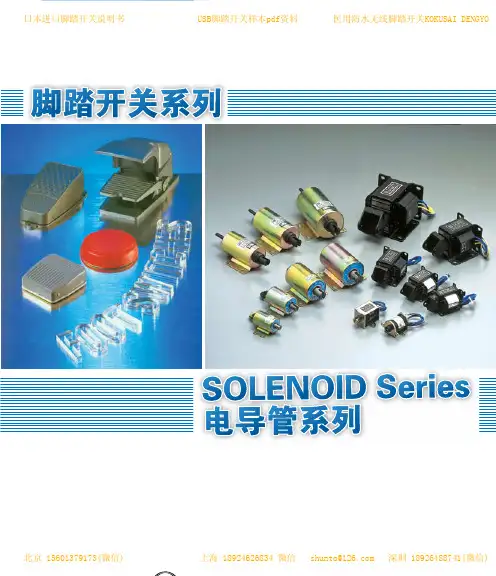

日本进口脚踏开关说明书USB脚踏开关样本pdf资料医用防水无线脚踏开关KOKUSAI DENGYO 北京156****9173(微信)上海189****6834微信**************深圳189****8741(微信)日本进口脚踏开关说明书USB脚踏开关样本pdf资料医用防水无线脚踏开关KOKUSAI DENGYO 安全与信赖国际电业所生产的脚踏开关是通过脚部的动作来控制电源与电子信号的开关装置（关闭器）。

不仅适用于作业机械，锻压机等各种产业用机器上，也对应测定仪器，医疗器械以及各种娱乐器械上。

产品种类丰富，应用领域广阔，一直颇受好评。

作为脚踏开关的专业生产商，本公司拥有五十多年的经验和良好的业绩，并且时刻致力于新产品的开发。

脚踏开关的主要业绩作业机械，锻压机，油压机，焊接机，工业用机械，捆包机，捻缝机，物流用机械设备等产业机械，医疗器械，照相器材，电子器材，办公设备，教育器械，测定仪器，通信仪器，检测机，休闲用设备，生活用机器设备，船舶机械等。

Array北京156****9173(微信)上海189****6834微信**************深圳189****8741(微信)引导线接线颜色1脚踏开关的正确选择方法以及使用方法选择脚踏开关时，根据其使用目的选择相应的功能、构造以及型号是毋庸质疑的，另外还要注意充分研究其电子性能以便确认是否符合使用条件。

1. 关于负荷的种类必须清楚确认负荷的种类（抵抗负荷，诱导负荷等）以及电压（交流/直流）电流（诱导负荷时，起动电流，保持电流）。

诱导负荷的种类不同，起动电流和保持电流也有巨大的差别。

例如，当马达、灯、电导管等的电源开关开启时，起动电流较强，马达为额定的5~10倍，灯为10~15倍，电导管则从几倍到20倍左右。

因此，选择前务必确认负荷的种类，电路构造等。

当有强于额定电流的过大电流通过时，必须使用电磁开关器。

2. 关于低电压微少电流的使用脚踏开关应用于电路控制等目的时，内置微动开关的一般性脚踏开关的功能具有局限性。
