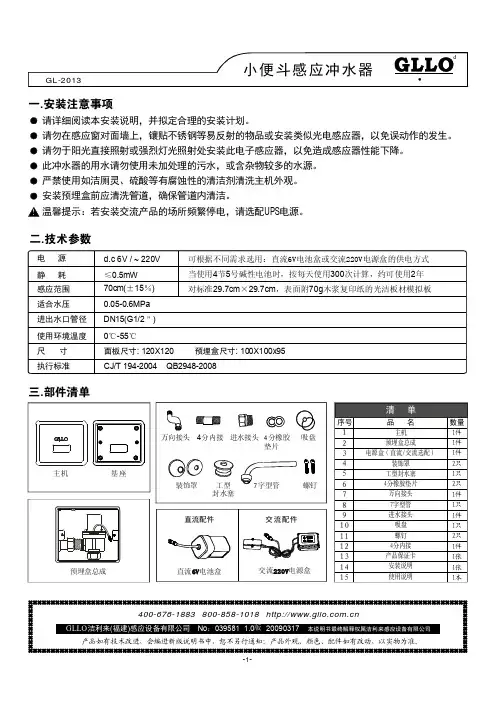

帕蒂欧PATIO小便器感应器安装说明书

小便感应器工作原理
小便感应器是一种能够检测人体排尿动作的装置。

其工作原理主要基于以下几个步骤：
1. 感应器位置：小便感应器通常安装在马桶座圈或者马桶壁上，与人体进行接触。

2. 接触传感器：感应器内部通常配备有一些电极或传感器，用于接触人体的肌肤。

3. 导电性：当人体开始排尿时，尿液中的盐类和其他离子会使其具有导电性。

4. 感应电流：当尿液接触到感应器上的电极或传感器时，形成一个电路，从而导致微弱的电流流过感应器。

5. 电流检测：感应器通过内部的电路将这个微弱的电流信号放大，并通过各种电子元器件进行处理和分析。

6. 检测阈值：感应器内部设定了一个阈值，当电流信号超过此阈值时，代表有人正在排尿，触发感应器的工作。

7. 响应操作：一旦感应器检测到有人排尿，它可能会触发一些操作，如自动冲水，开启自动照明等。

通过以上的工作原理，小便感应器能够准确地检测到人体的排
尿动作，并作出对应的响应操作，提升了使用马桶的便捷性和卫生性。

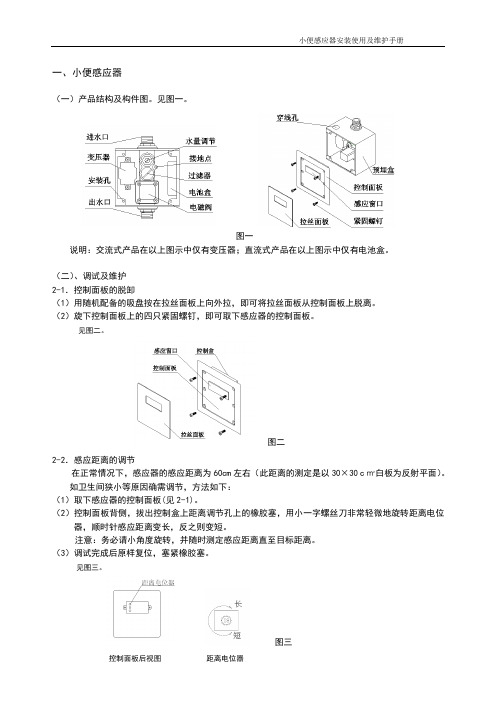

一、小便感应器（一）产品结构及构件图。

见图一。

图一说明：交流式产品在以上图示中仅有变压器；直流式产品在以上图示中仅有电池盒。

（二）、调试及维护2-1．控制面板的脱卸（1）用随机配备的吸盘按在拉丝面板上向外拉，即可将拉丝面板从控制面板上脱离。

（2）旋下控制面板上的四只紧固螺钉，即可取下感应器的控制面板。

见图二。

图二2-2．感应距离的调节在正常情况下，感应器的感应距离为60cm左右（此距离的测定是以30×30 c㎡白板为反射平面）。

如卫生间狭小等原因确需调节，方法如下：（1）取下感应器的控制面板(见2-1)。

（2）控制面板背侧，拔出控制盒上距离调节孔上的橡胶塞，用小一字螺丝刀非常轻微地旋转距离电位器，顺时针感应距离变长，反之则变短。

注意：务必请小角度旋转，并随时测定感应距离直至目标距离。

（3）调试完成后原样复位，塞紧橡胶塞。

见图三。

图三控制面板后视图距离电位器2-3．水流量的调节（1）当水管水压在0.3MPa时，一般自动控制冲洗水量为2～4升。

（2）如需水量更大或更小，可自行调节：取下感应器的控制面板(见2-1)，用一字螺丝刀旋转水量调节上的一字螺栓，逆时针是增加水量；反之是减少水量，直至关闭水源。

见图四或产品构件图一。

增加水量图四2-4．清洗过滤网2-4-1．如有以下情况，请清洗过滤网。

（1）安装产品之前，如未按要求事先冲洗供水管道，则管道内的施工垃圾会堵塞滤网，导致出水很小甚至无出水，此时，请清洗过滤网。

（2）当感应器使用较长时间后，如非水压变化的原因，而出水量明显变小，请清洗过滤网。

2-4-2．清洗过滤网，方法步骤如下：（1）取下感应器的控制面板(见2-1)。

（2）关闭水流(见2-3)。

（3）使用大一字螺丝刀逆时针旋下过滤器盖，清理杂物，清洗过滤网，再重新装入。

见图五或产品构件图一。

图五2-5．电磁阀的清洗或更换产品安装之前，如未按要求事先冲洗供水管道，则管道中的细小垃圾随同水流进入感应器的电磁阀，导致感应器在使用过程中滴水或流水不停，此时，请清洗电磁阀，方法步骤如下：（1）取下感应器的控制面板(见2-1)。

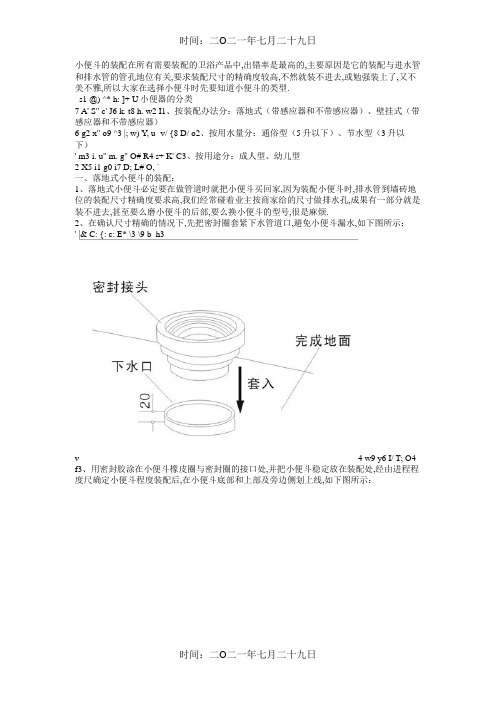

小便斗的装配在所有需要装配的卫浴产品中,出错率是最高的,主要原因是它的装配与进水管和排水管的管孔地位有关,要求装配尺寸的精确度较高,不然就装不进去,或勉强装上了,又不美不雅,所以大家在选择小便斗时先要知道小便斗的类型.s1 @) ^* h: ]+ U小便器的分类7 A' S" c' J6 k. t8 h. w2 I1、按装配办法分：落地式（带感应器和不带感应器）、壁挂式（带感应器和不带感应器）6 g2 x" o9 ^3 |; w) Y, u- v/ {8 D/ o2、按用水量分：通俗型（5升以下）、节水型（3升以下）' m3 i. u" m. g" O# R4 s+ K' C3、按用途分：成人型、幼儿型2 X5 i1 g0 i7 D; L# O, `一、落地式小便斗的装配：1、落地式小便斗必定要在做管道时就把小便斗买回家,因为装配小便斗时,排水管到墙砖地位的装配尺寸精确度要求高,我们经常碰着业主按商家给的尺寸做排水孔,成果有一部分就是装不进去,甚至要么磨小便斗的后部,要么换小便斗的型号,很是麻烦.2、在确认尺寸精确的情况下,先把密封圈套紧下水管道口,避免小便斗漏水,如下图所示：' |& C: {: c: E* \3 \9 b h3v 4 w9 y6 I/ T; O4 f3、用密封胶涂在小便斗橡皮圈与密封圈的接口处,并把小便斗稳定放在装配处,经由进程程度尺确定小便斗程度装配后,在小便斗底部和上部及旁边侧划上线,如下图所示：4、经由进程计算,确认小便斗的后部的装配地位,并打孔且用专用配件固定牢,如下图所示：4 D( `% B5 }5 t,G$ n m5、装配后部配件后,在小便斗与靠墙和靠地的裂痕涂上密封胶,如下图所示：' t: g6 z' g$ Y7 ]0 h6、装配好进水管后试水% ]2 r0 p I8 K1 j+ J; G) ?# \/ n) O. R9 e0 t8 U二、壁挂式小便斗分为地排水和墙排水,地排水的比较简单,一般装配没什么问题,墙排水的小便斗也是要留心排水口的高度,最好是做墙砖前就买回来,按小便斗的尺寸来预留进出水口.一般在采办小便斗时,是不配马头的,马头的质量短长与它的价格相差很大的,建议配铜马头.( R$ H) w- l8 x N! B# M0 w壁挂式小便斗配件：螺丝.装饰帽.铜马头.胶圈.小便斗挂钩r- `* @0 U" p8 U留心：假如是带感应器的小便斗,要看是感应器装在小便斗里面照样外面,在外面的话要在做瓷砖时,就要预埋好感应器,小便斗里面带感应器的不影响.; E W; {0 {! l$ p6 c5 W之马矢奏春创作时间：二O二一年七月二十九日时间：二O二一年七月二十九日。

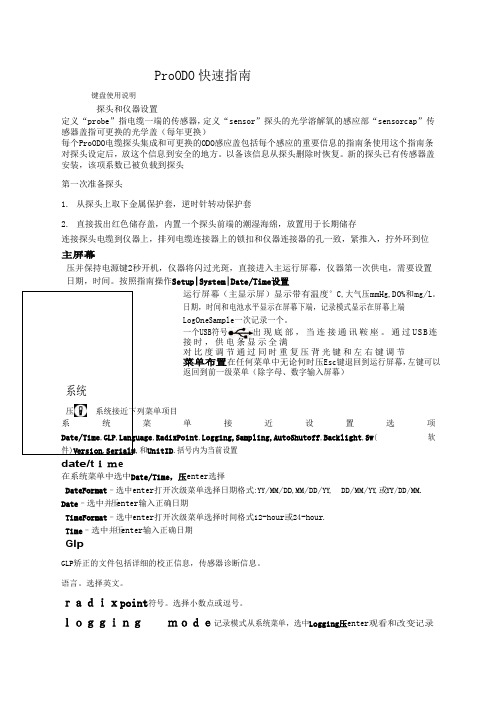

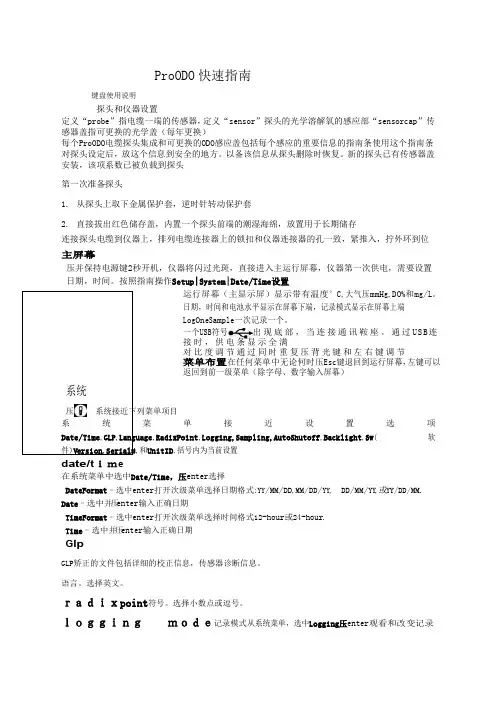

ProODO快速指南键盘使用说明探头和仪器设置定义“probe”指电缆一端的传感器，定义“sensor”探头的光学溶解氧的感应部“sensorcap”传感器盖指可更换的光学盖（每年更换）每个ProODO电缆探头集成和可更换的ODO感应盖包括每个感应的重要信息的指南条使用这个指南条对探头设定后，放这个信息到安全的地方。

以备该信息从探头删除时恢复。

新的探头已有传感器盖安装，该项系数已被负载到探头第一次准备探头1.从探头上取下金属保护套，逆时针转动保护套2.直接拔出红色储存盖，内置一个探头前端的潮湿海绵，放置用于长期储存连接探头电缆到仪器上，排列电缆连接器上的锁扣和仪器连接器的孔一致，紧推入，拧外环到位主屏幕压并保持电源键2秒开机，仪器将闪过光斑，直接进入主运行屏幕，仪器第一次供电，需要设置日期，时间。

按照指南操作S e t up|S y s t e m|D a te/Time设置运行屏幕（主显示屏）显示带有温度°C,大气压mmH g,D O%和m g/L。

日期，时间和电池水平显示在屏幕下端，记录模式显示在屏幕上端L o g O n e S a m p l e一次记录一个。

一个US B符号出现底部，当连接通讯鞍座。

通过USB连接时，供电条显示全满对比度调节通过同时重复压背光键和左右键调节菜单布置在任何菜单中无论何时压E sc键退回到运行屏幕，左键可以返回到前一级菜单（除字母、数字输入屏幕）系统压系统接近下列菜单项目系统菜单接近设置选项D a te/Time,GLP,L a n gu age,R adix P o in t,L o gg in g,S a m p lin g,A u t o S hu t o ff,Back lig h t,Sw(软件)Ve r s io n,S e ri a l#,和U ni tID.括号内为当前设置d a te/tｉｍe在系统菜单中选中D a te/Time，压en t er选择D a t e F o rma t–选中e n t e r打开次级菜单选择日期格式:YY/MM/DD,MM/DD/YY,DD/MM/YY,或Y Y/D D/MM.D at e–选中并压e n t e r输入正确日期T ime F o rma t–选中e n t e r打开次级菜单选择时间格式12-h o u r或24-h o u r.T ime–选中并压e n t e r输入正确日期G lpG L P矫正的文件包括详细的校正信息，传感器诊断信息。

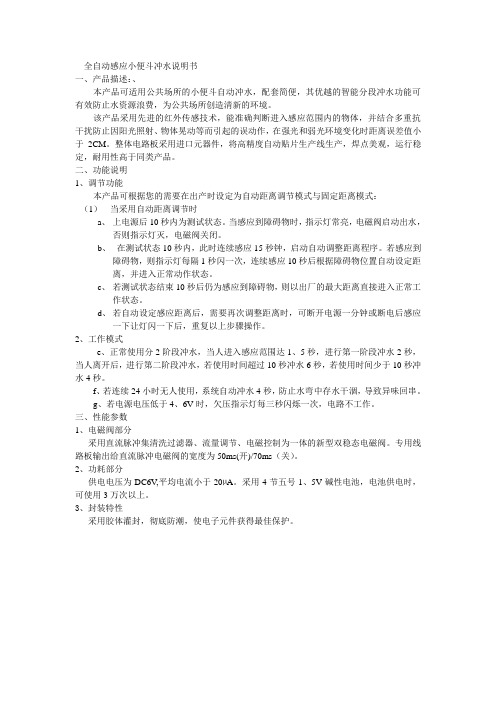

全自动感应小便斗冲水说明书一、产品描述：、本产品可适用公共场所的小便斗自动冲水，配套简便，其优越的智能分段冲水功能可有效防止水资源浪费，为公共场所创造清新的环境。

该产品采用先进的红外传感技术，能准确判断进入感应范围内的物体，并结合多重抗干扰防止因阳光照射、物体晃动等而引起的误动作，在强光和弱光环境变化时距离误差值小于2CM。

整体电路板采用进口元器件，将高精度自动贴片生产线生产，焊点美观，运行稳定，耐用性高于同类产品。

二、功能说明1、调节功能本产品可根据您的需要在出产时设定为自动距离调节模式与固定距离模式：（1）当采用自动距离调节时a、上电源后10秒内为测试状态。

当感应到障碍物时，指示灯常亮，电磁阀启动出水，否则指示灯灭，电磁阀关闭。

b、在测试状态10秒内，此时连续感应15秒钟，启动自动调整距离程序。

若感应到障碍物，则指示灯每隔1秒闪一次，连续感应10秒后根据障碍物位置自动设定距离，并进入正常动作状态。

c、若测试状态结束10秒后仍为感应到障碍物，则以出厂的最大距离直接进入正常工作状态。

d、若自动设定感应距离后，需要再次调整距离时，可断开电源一分钟或断电后感应一下让灯闪一下后，重复以上步骤操作。

2、工作模式e、正常使用分2阶段冲水，当人进入感应范围达1、5秒，进行第一阶段冲水2秒，当人离开后，进行第二阶段冲水，若使用时间超过10秒冲水6秒，若使用时间少于10秒冲水4秒。

f、若连续24小时无人使用，系统自动冲水4秒，防止水弯中存水干涸，导致异味回串。

g、若电源电压低于4、6V时，欠压指示灯每三秒闪烁一次，电路不工作。

三、性能参数1、电磁阀部分采用直流脉冲集清洗过滤器、流量调节、电磁控制为一体的新型双稳态电磁阀。

专用线路板输出给直流脉冲电磁阀的宽度为50ms(开)/70ms（关）。

2、功耗部分供电电压为DC6V,平均电流小于20µA。

采用4节五号1、5V碱性电池，电池供电时，可使用3万次以上。

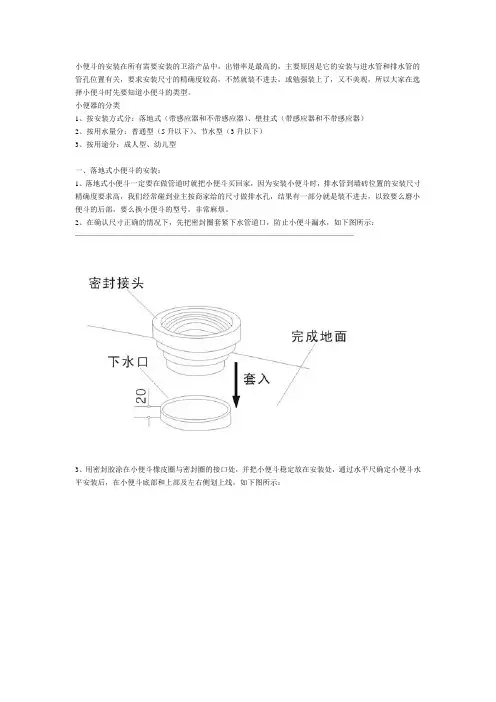

小便斗的安装在所有需要安装的卫浴产品中，出错率是最高的，主要原因是它的安装与进水管和排水管的管孔位置有关，要求安装尺寸的精确度较高，不然就装不进去，或勉强装上了，又不美观，所以大家在选择小便斗时先要知道小便斗的类型。

小便器的分类1、按安装方式分：落地式（带感应器和不带感应器）、壁挂式（带感应器和不带感应器）2、按用水量分：普通型（5升以下）、节水型（3升以下）3、按用途分：成人型、幼儿型一、落地式小便斗的安装：1、落地式小便斗一定要在做管道时就把小便斗买回家，因为安装小便斗时，排水管到墙砖位置的安装尺寸精确度要求高，我们经常碰到业主按商家给的尺寸做排水孔，结果有一部分就是装不进去，以致要么磨小便斗的后部，要么换小便斗的型号，非常麻烦。

2、在确认尺寸正确的情况下，先把密封圈套紧下水管道口，防止小便斗漏水，如下图所示：3、用密封胶涂在小便斗橡皮圈与密封圈的接口处，并把小便斗稳定放在安装处，通过水平尺确定小便斗水平安装后，在小便斗底部和上部及左右侧划上线，如下图所示：4、通过计算，确认小便斗的后部的安装位置，并打孔且用专用配件固定牢，如下图所示：5、安装后部配件后，在小便斗与靠墙和靠地的缝隙涂上密封胶，如下图所示：6、安装好进水管后试水二、壁挂式小便斗分为地排水和墙排水，地排水的比较简单，一般安装没什么问题，墙排水的小便斗也是要注意排水口的高度，最好是做墙砖前就买回来，按小便斗的尺寸来预留进出水口。

一般在购买小便斗时，是不配马头的，马头的质量好坏与它的价格相差很大的，建议配铜马头。

壁挂式小便斗配件：螺丝.装饰帽.铜马头.胶圈.小便斗挂钩注意：如果是带感应器的小便斗，要看是感应器装在小便斗里面还是外面，在外面的话要在做瓷砖时，就要预埋好感应器，小便斗里面带感应器的不影响。

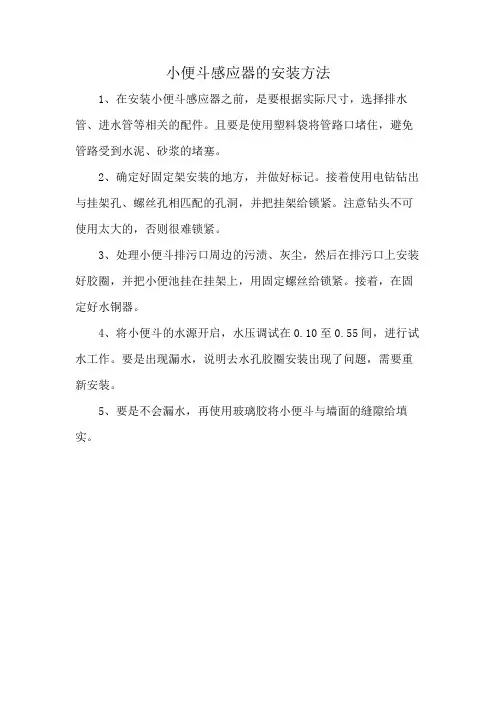

小便斗感应器的安装方法
1、在安装小便斗感应器之前，是要根据实际尺寸，选择排水管、进水管等相关的配件。

且要是使用塑料袋将管路口堵住，避免管路受到水泥、砂浆的堵塞。

2、确定好固定架安装的地方，并做好标记。

接着使用电钻钻出与挂架孔、螺丝孔相匹配的孔洞，并把挂架给锁紧。

注意钻头不可使用太大的，否则很难锁紧。

3、处理小便斗排污口周边的污渍、灰尘，然后在排污口上安装好胶圈，并把小便池挂在挂架上，用固定螺丝给锁紧。

接着，在固定好水铜器。

4、将小便斗的水源开启，水压调试在0.10至0.55间，进行试水工作。

要是出现漏水，说明去水孔胶圈安装出现了问题，需要重新安装。

5、要是不会漏水，再使用玻璃胶将小便斗与墙面的缝隙给填实。

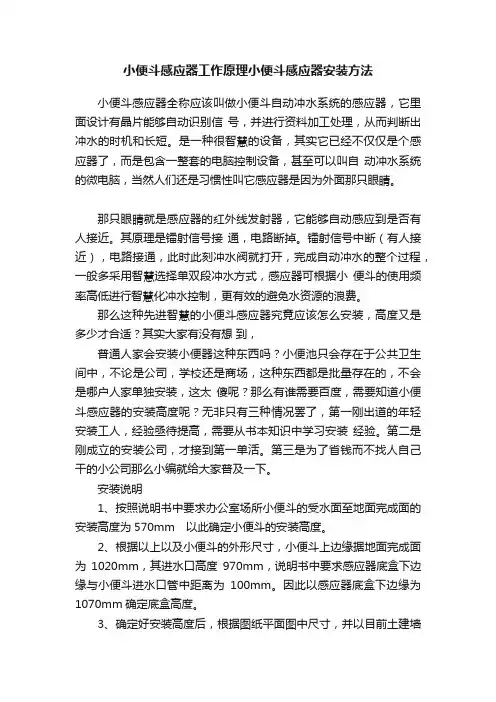

小便斗感应器工作原理小便斗感应器安装方法小便斗感应器全称应该叫做小便斗自动冲水系统的感应器，它里面设计有晶片能够自动识别信号，并进行资料加工处理，从而判断出冲水的时机和长短。

是一种很智慧的设备，其实它已经不仅仅是个感应器了，而是包含一整套的电脑控制设备，甚至可以叫自动冲水系统的微电脑，当然人们还是习惯性叫它感应器是因为外面那只眼睛。

那只眼睛就是感应器的红外线发射器，它能够自动感应到是否有人接近。

其原理是镭射信号接通，电路断掉。

镭射信号中断（有人接近），电路接通，此时此刻冲水阀就打开，完成自动冲水的整个过程，一般多采用智慧选择单双段冲水方式，感应器可根据小便斗的使用频率高低进行智慧化冲水控制，更有效的避免水资源的浪费。

那么这种先进智慧的小便斗感应器究竟应该怎么安装，高度又是多少才合适？其实大家有没有想到，普通人家会安装小便器这种东西吗？小便池只会存在于公共卫生间中，不论是公司，学校还是商场，这种东西都是批量存在的，不会是哪户人家单独安装，这太傻呢？那么有谁需要百度，需要知道小便斗感应器的安装高度呢？无非只有三种情况罢了，第一刚出道的年轻安装工人，经验亟待提高，需要从书本知识中学习安装经验。

第二是刚成立的安装公司，才接到第一单活。

第三是为了省钱而不找人自己干的小公司那么小编就给大家普及一下。

安装说明1、按照说明书中要求办公室场所小便斗的受水面至地面完成面的安装高度为570mm以此确定小便斗的安装高度。

2、根据以上以及小便斗的外形尺寸，小便斗上边缘据地面完成面为1020mm，其进水口高度970mm，说明书中要求感应器底盒下边缘与小便斗进水口管中距离为100mm。

因此以感应器底盒下边缘为1070mm确定底盒高度。

3、确定好安装高度后，根据图纸平面图中尺寸，并以目前土建墙面外30mm，考虑贴面砖厚度，为最终墙面完成面确定水准安装位置。

将小便斗感应器放至安装位置后将外形绘制在墙体上。

4、根据感应器外形尺寸，四周放宽20mm后进行切槽，由于感应器厚度大于墙体厚度因此将墙体打穿。

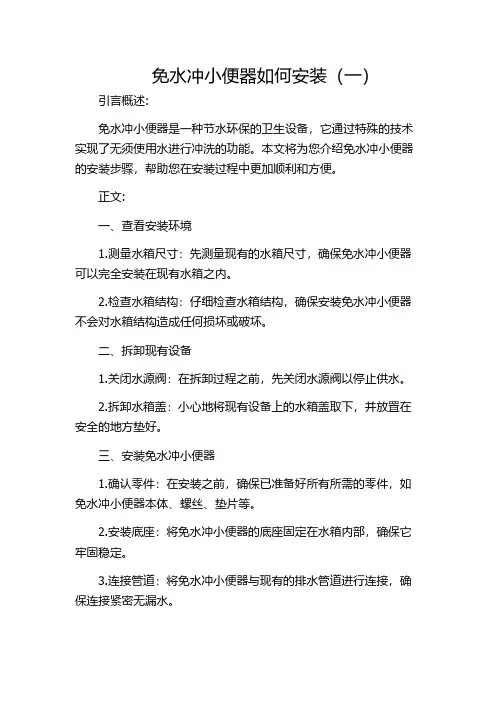

免水冲小便器如何安装（一）引言概述:免水冲小便器是一种节水环保的卫生设备，它通过特殊的技术实现了无须使用水进行冲洗的功能。
