2020年二级注册建筑师《建筑结构与设备》考点手册 建筑电气 第一节 供配电系统【圣才出品】

2020二级注册建筑师《建筑结构与设备》习题及答案（1）含答案1.确定混凝土强度等级的依据是混凝土的立方体抗压强度，以下标准试件的尺寸哪项是对的?A、500mm×500mm×500mmB、550mm×550mm×550mmC、200mm×200mm×200mmD、500mm×500mm×300mm答案：B2.当选用民用建筑中承受静荷载钢屋架的钢材钢号时，下列哪个是不正确的?A、可以选用Q235钢B、可以选用56Mn钢C、钢材必须具有常温冲击韧性的合格保证D、钢材必须具有抗拉强度、伸长率、屈服强度的合格保证答案：C3.我国目前少数超高层建筑采用钢结构的主要原因是下列各项中的哪几项( )?I钢结构比钢筋混凝土结构造价低;II钢结构轻质高强延性好，能建更高的建筑;III钢结构施工速度快;IV钢结构综合经济效益好A、I、IIB、II、IVC、I、IIID、III、IV答案：B4.《砌体结构设计规范》规定采取以下哪项措施，可防止或减轻砌体房屋顶层墙体的裂缝?I.女儿墙设置构造柱，且构造柱仅应设在房屋四角处II.屋面应设置保温、隔热层III.在钢筋混凝土屋面板与墙体圈梁的接触面设置水平滑动层IV.房屋顶层端部墙体内适当增设构造柱A、I、II、IIIB、I、II、IVC、I、III、IVD、II、III、IV答案：D5.钢结构的主要缺点之一是( )。

A、结构的自重大B、施工困难C、不耐火、易腐蚀D、价格高答案：C6. 对一定硬度的热水，直接影响结垢量大小的主要因素是( )。

A、流速B、溶解气体C、管道粗糙度D、加热水温答案：D7.防震缝的宽度基于以下( )因素确定。

A、缝两侧建筑物膨胀后的长度变化的要求B、缝两侧建筑物自由沉降的要求C、防止缝两侧建筑物地震时的碰撞D、土建施工的支模要求答案：C8.在工程中，压缩模量作为土的压缩性指标，下列中哪种说法是不正确的?A、压缩模量大，土的压缩性高B、压缩模量大，土的压缩性低C、密实粉砂比中密粉砂压缩模量大D、中密粗砂比稍密中砂压缩模量大答案：A9.钢筋混凝土梁中承受扭矩的钢筋有哪些? I纵向受力钢筋;II.箍筋;III.腰筋;IV.吊筋A、I、II、IIIB、II、III、IVC、I、II、IVD、I、II、III、IV答案：A10.对钢筋棍凝土超筋梁受弯破坏过程，以下何项描述为正确?A、受拉区钢筋被拉断，而受压区混凝土未压碎B、梁支座附近出现45°斜裂缝导致梁破坏C、受拉区钢筋未屈服，受压区混凝土先压碎D、受拉区钢筋先屈服并经过一段流幅后，受压区混凝土压碎答案：C11.《混凝土结构设计规范》中，提倡用以下何种钢筋作为我国钢筋棍凝土结构的主导钢筋?A、HPB、235级钢筋B、HRRB、335级钢筋C、HRB、400级钢筋D、RRB、400级钢筋答案：C12.工字钢I16数字表示哪一项( )?A、工字钢截面高度160mmB、工字钢截面高度16mmC、工字钢截面宽度16mmD、工字钢截面宽度160mm答案：A13.木屋盖宜采用外排水，若必须采用内排水时，不应采用以下何种天沟?A、木制天沟B、混凝土预制天沟C、现浇混凝土天沟D、棍凝土预制叠合式天沟答案：A14.钢结构的表面长期受辐射热达多少度时，应采取有效的隔热措施( )?A、100℃B、150℃以上C、200℃以上D、600℃以上答案：B15.下述木材的强度指标，哪一种说法是正确的( )?A、木材的顺纹抗拉强度设计值大于顺纹抗压强度设计值B、木材的顺纹抗拉强度设计值等于顺纹抗压强度设计值C、木材的顺纹抗拉强度设计值小于顺纹抗压强度设计值D、木材的抗弯强度设计值小于顺纹抗压强度设计值答案：C16.对于现浇式钢筋混凝土框架结构，当在室内或土中时，其伸缩缝最大间距是( )m。

2020年二级注册建筑师考试《建筑结构与设备》真题及详解单项选择题（每题1分。

每题的备选项中，只有1个最符合题意）1．图示支座A，与约束力相对应的支座形式是（）。

图1A．B．C．D．答案：C解析：图示中支座不受水平约束力的作用，因此为定向支座，选择C项。

A项为固接支座，受三个力作用；B项为固定铰支座，不受弯矩作用；D项为滑动铰支座，仅受竖向约束作用。

2．图示结构，杆件BC的内力是（）。

图2A．4P/3（拉力）B．4P/3（压力）C．5P/3（拉力）D．5P/3（压力）答案：C解析：该结构为一次超静定结构，由于支座都是固定支座，因此AC 杆内力为零。

对于BC 杆，采用结点法对B 结点进行受力分析，根据竖向受力平衡F BC ×3/5－P ＝0，解得：F BC ＝5P/3（受拉）。

3．图示矩形截面梁，剪应力沿截面高度分布示意图正确的是（ ）。

图3A ．B ．C ．D ．答案：D解析：矩形截面梁的截面剪应力公式为*S z y zF S bI τ=，同一截面处的F S 、b 、I Z 相同，S z *为y 处以外的面积对中性轴的静矩，因此在截面上下两端的剪力为零，中性轴处剪力最大。

此外，由于S z *是关于y 2的函数，则截面剪应力呈现出抛物线的形状。

4．图示受力简支梁，当各梁横截面面积相同时，其横截面1点位置弯曲正应力最小的是（ ）。

图4A ．B ．C ．D ．答案：B解析：梁横截面正应力公式为=zMy I σ，设横截面面积为S ，则矩形截面下侧最远处正应力为： 3266=212M h M Mbh bh Sh σ==，因此h 越大的截面的最大正应力越小，排除AC 两项。

对于D项，圆形截面下侧最远处正应力为：4332==264MD M D D σππ=圆，正方形截面下侧最远处正应力为：=σ正则圆截面最大正应力大于正方形截面，排除D 项。

5．图示结构的超静定次数是（ ）。

图5A ．2次B ．3次C ．4次D ．5次 答案：C解析：截断中间的竖杆后，结构为3次超静定刚架，因此总共有4次超静定。

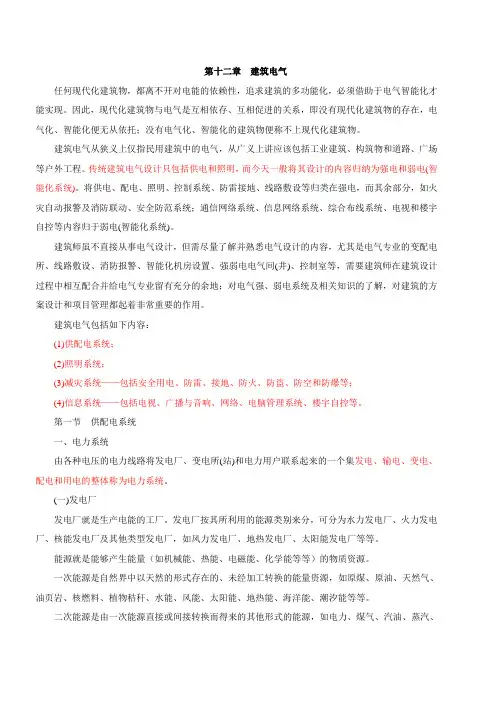

第十二章建筑电气任何现代化建筑物，都离不开对电能的依赖性，追求建筑的多功能化，必须借助于电气智能化才能实现。

因此，现代化建筑物与电气是互相依存、互相促进的关系，即没有现代化建筑物的存在，电气化、智能化便无从依托；没有电气化、智能化的建筑物便称不上现代化建筑物。

建筑电气从狭义上仅指民用建筑中的电气，从广义上讲应该包括工业建筑、构筑物和道路、广场等户外工程。

传统建筑电气设计只包括供电和照明，而今天一般将其设计的内容归纳为强电和弱电(智能化系统)。

将供电、配电、照明、控制系统、防雷接地、线路敷设等归类在强电，而其余部分，如火灾自动报警及消防联动、安全防范系统；通信网络系统、信息网络系统、综合布线系统、电视和楼宇自控等内容归于弱电(智能化系统)。

建筑师虽不直接从事电气设计，但需尽量了解并熟悉电气设计的内容，尤其是电气专业的变配电所、线路敷设、消防报警、智能化机房设置、强弱电电气间(井)、控制室等，需要建筑师在建筑设计过程中相互配合并给电气专业留有充分的余地；对电气强、弱电系统及相关知识的了解，对建筑的方案设计和项目管理都起着非常重要的作用。

建筑电气包括如下内容：(1)供配电系统；(2)照明系统；(3)减灾系统——包括安全用电、防雷、接地、防火、防盗、防空和防爆等；(4)信息系统——包括电视、广播与音响、网络、电脑管理系统、楼宇自控等。

第一节供配电系统一、电力系统由各种电压的电力线路将发电厂、变电所(站)和电力用户联系起来的一个集发电、输电、变电、配电和用电的整体称为电力系统。

(一)发电厂发电厂就是生产电能的工厂。

发电厂按其所利用的能源类别来分，可分为水力发电厂、火力发电厂、核能发电厂及其他类型发电厂，如风力发电厂、地热发电厂、太阳能发电厂等等。

能源就是能够产生能量（如机械能、热能、电磁能、化学能等等）的物质资源。

一次能源是自然界中以天然的形式存在的、未经加工转换的能量资源，如原煤、原油、天然气、油页岩、核燃料、植物秸秆、水能、风能、太阳能、地热能、海洋能、潮汐能等等。

第二节配变电所和自备电源考点一配变电所的配置★★★★1．配变电所位置及配电变压器的选择原则（部分）（1）深入或接近负荷中心。

（2）接近电源侧。

（3）不应设在有剧烈振动的场所。

（4）不宜设在多尘、水雾（如大型冷却塔）或有腐蚀性气体的场所，如无法远离时，不应设在污染源的下风侧。

（5）配变电所为独立建筑时，不宜设在地势低洼和可能积水的场所。

（6）高层建筑地下层配变电所的位置，宜选择在通风、散热条件较好的场所。

2．配变电所对建筑的要求及设备布置（部分）（1）变压器室、配电室和电容器室的耐火等级不应低于二级。

（2）民用建筑中配变电所开向建筑内的门应采用甲级防火门，直接通向室外的门应为丙级防火门。

（3）变压器室的通风窗应采用非燃烧材料。

（4）变压器室和电容器室尽量避免西晒，控制室、值班室尽可能朝南。

（5）高压配电装置距室内屋顶（除梁外）的距离不小于0.8m，距梁底不小于0.6m。

（6）成排布置的低压配电屏，其屏前屏后的通道宽度不应小于表8-2-1中所列数值。

表8-2-1成排布置的配电屏通道最小宽度（m）考点二柴油发电机房设置要求★★★1．自备应急柴油发电机组符合下列情况之一时，宜设自备应急柴油发电机组：（1）为保证一级负荷中特别重要的负荷用电；（2）有一级负荷，但从市电取得第二电源有困难或不经济合理时。

2．其他设置要求（1）机房宜设有发电机间、控制及配电室、燃油准备及处理间、备品备件贮藏间等。

（2）机组宜靠近一级负荷或配变电所设置，不宜设在大型民用建筑的主体内。

（3）发电机间、控制室、配电室不应设在厕所、浴室或其他经常积水场所的正下方或贴邻。

（4）机房各工作间火灾危险性类别与耐火等级见表8-2-2。

表8-2-2机房各工作间火灾危险性类别与耐火等级表。
