2020-2021九年级物理电学二季度测试题

  • 格式：doc
  • 大小：442.41 KB
  • 文档页数：6

2020-2021九年级物理电学二季度测试题1、两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：2，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：2 B．等于3：2 C．小于3：2 D．等于2：32、方框内是由几个等值电阻R组成的电，A、B、C为三根导线，如果A、B和A、C间的阻值为R，B、C间的阻值为2R，在方框图内画出电路图（要求电阻个数最少）。

3、家庭电路中，在用测电笔检测零线时氖管______（选填：会，不会）发光，原因是当零线断开时，它与真正的零线已脱离，断点之后的所谓的零线事实上通过用电器与______相连通，这样就造成了断点之后的零线已变成了______，所以就出现"用测电笔检测零线时氖管______"的现象。

4、用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端5、如图电路，开关S闭合后，若L1灯丝突然烧断，会发生的现象是（）A．L1、L2、L3均熄灭，电压表、电流表示数均为零B．L l、L2均熄灭，L3仍然发光，电压表、电流表示数均变大C．除L1灯不亮外，其余一切无任何其他变化D．L l、L2、L3均熄灭，电压表示数变大，电流表示数几乎为零6、如图，如下图所示，已知电源电压为6 V不变.闭合S后，电流表示数为0.4 A，电压表示数为4 V，不考虑灯丝电阻的变化，则L1的阻值是__________Ω；当S断开时，电压表的示数为__________V.7、如下图所示为甲、乙两电阻的I-U图像.由图像可知，当甲、乙两电阻并联在电源电压为1.5V 的电路中时，电路中的总电流为__________A；当甲、乙串联在电流为0.4 A的电路中时，乙电阻的功率为__________W.8、导体容易导电，绝缘体不容易导电．有一些材料，导电能力介于导体和绝缘体之间，称做半导体，除了导电能力外半导体有许多特殊的电学性能，使它获得了多方面的重要应用．有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低面迅速的增大．利用这种半导体可以做成体积很小的热敏电阻．热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高．回答下列问题：（1）如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其它因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变____（填“大”或“小”）．（2）上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度．如果刻度盘正中的温度刻度值为20℃（如图1所示），则25℃的刻度应在20℃的____边（填“左”或“右”）（3）为了将热敏电阻放置在某蔬菜大棚内能检测大棚内温度的变化，请用图2中的器材（可增加元件）设计一个电路．9、如图所示电路，电源电压恒定不变。

当S1闭合、S断开时，电压表的示数为5V；当S1断开、S2闭合时，电压表的示数为7V，则R1：R2=______, R1与R2两端的电压之比为______；通过R1与R2的电流之比为______。

10、如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大．11、如图所示，R2=3R1，当S闭合、S1断开时，电流表的示数为I1，当S、S1均闭合时，电流表的示数变为I2，则I1和I2的关系是（电源电压恒定不变）（）A．I2=1/4I1 B．I2=4I1 C．I2=4/3I1 D．I2=3/4I112、在如图所示电路中，已知电源电压6V且不变，R1=10Ω，R2最大阻值为20Ω，那么闭合开关，移动滑动变阻器，电压表的示数变化范围是________13、如图所示的电路，电源电压6V且保持不变，灯L1的电阻为15Ω．（1）开关S1、S2都闭合时，电流表的示数为1A，求灯L2的电阻；（2）开关S1、S2都断开时，电流表的示数为0.3A，求灯L3的电阻．14、20WLED灯的亮度相当于60W的节能灯.一户居民家中的6只60W的节能灯均换用该LED灯，若平均每天使用5小时，30天可以节电_____度，可节约电费______元（已知电费是0.6元/kW •h）15、如图所示的电路中，电源电压6V保持不变．只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数变化了0.4A．则S2闭合前后R1消耗的电功率相差_______W．16、电能是通过输电线输送给用电器的．某直流电路中，输电线的总电阻为0.4Ω，提供给用电器的电功率为40 kW，电压为800 V，电路中的总电流为______A．如果用临界温度以下的超导电缆（电阻为零）替代原来的输电线，可实现无损耗输电．在保持供给用电器的功率和电压不变的条件下，节约的电功率是______kW．17、把两个分别标有“10V 10W”和“9V 5.4W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为_______18、如图所示是研究电流热效应的部分电路，A电阻丝的阻值小于B 电阻丝的阻值．比较通电后两根电阻丝两端的电压U A____U B以及它们在相同时间内产生的热量Q A____Q B(填大于、小于或等于)19、一台电动机额定电压为220V，线圈电阻R=5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作1min，产生的热量为_______J，输出的机械功率为_______W．20、如图所示，电源电压恒为18V，一盏标有“6V 3W”的小灯泡（灯丝电阻不变）与最大阻值为100Ω的滑动变阻器连接在的电路中；闭合开关后，要求两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值的情况下，下列说法正确的是（）A．电路的总功率最大值为10.8 WB．小灯泡的电功率最小值为0.75 WC．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数减小D．滑动变阻器允许调节的范围是18Ω～60Ω21、如图甲为一个LED节能灯，它是用高亮度白色发光二极管做光源．某校科技活动组用以下方法来研究家用电灯和LED节能灯的发光效率：将额定功率均为15W的普通节能灯、白炽灯和LED节能灯，依次接入同一照明电路，分别开灯10min，让温度计的玻璃泡放在距离亮灯大约2cm处，测出各自的温度．然后，把光敏电阻与电流表按图乙连成电路（该项光敏电阻的阻值与光照强度成反比），再在暗室中将这三盏灯依次接入同一照明电路，并放在光敏电阻正上方30cm处的同一位置，读出相应的电流．根据他们的实验记录完成下述问题：（1）电能转化为内能最多的是_____灯．发光亮度最大的是________灯．（2）从表中数据中看出，灯附近的温度越低，图乙电路中电流表示数就越____，这说明灯将电能转化为光能越____．（3）15W的LED节能灯的发光亮度大约与____W普通节能灯相当．22、小刚观察了市场上的“测重仪”后，画出了如图所示的原理图：A为托盘，P为金属滑片且固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时，P位于R的最上端．已知R0=5Ω，R的最大阻值为25Ω，电源电压恒为3V．问：（1）图中的质量表应该用什么电表改装？______．（2）当开关S闭合，不称量物体时，通电5min电阻R消耗的电能是多少？（3）当称量物体质量达到最大值时，R0消耗的功率是多少？灯泡类型温度电流表示数LED节能灯32℃80mA白炽灯70℃8mA普通节能灯43℃20mA23、如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）A．L1灯头接线处断路B．L1灯头接线处短路C．L2灯头接线处断路D．L2灯头接线处短路24、根据生活中的实际情况结合学习的知识分析，白炽灯的灯丝断了之后，如果在搭接上会变的更亮还是更暗？_______;白炽灯用久了灯丝变细，灯丝电阻变______；25、如图所示，闭合开关，电灯不亮，用试电笔（也称测电笔）接触D点时氖管发光，接触E点时不发光，说明D、E间______．若试电笔接触A至F各点都发光，说明________．26、在图所示的电路中，有可能造成电源和安培表都损坏的是（）27、如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障可能是（）A．电源正极与a之间断路B．L1、b之间断路C．L2、c之间断路D．与电源负极之间断路28、标有“12V 12W””12V 6W”的灯L1、L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，那么L2比L1______（亮或暗），通过两灯泡的电流之比为_____29、如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A．电子元件工作时，电阻保持不变B．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω～70ΩC．当变阻器滑片在中点时，电子元件与滑动变阻器的电压之比为1：1D．电子元件处于正常工作状态时，电路消耗的最小功率为3.6W30、某同学把标有“8V 16W”的灯泡L1和“12V 36W”的灯泡L2串联在电路中，闭合开关后，其中一只灯泡能正常发光，另一只没有达到额定电压．由此可知电源电压为_____V，此时L1的实际功率______L2的实际功率（选填“大于”或“等于”或“小于”）31、两个电路元件甲和乙中的电流与电压的关系如图所示．由图可知，能说明电流与电压成正比关系的是______（填“甲”或“乙”）图象．现将元件甲、乙串联后接在电路中，电路中的电流为0.2A，则整个电路消耗的总功率是_______W32、如图，A灯标有“4V，4W”字样，B灯标有“4V，2W”字样．闭合开关，从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光，此时电压表的示数是_____V，A灯和B灯的总功率是_____W．33、甲、乙两个灯泡分别标有“220V 40W”、“220V 60W”字样，并联在220V电源上，通过灯丝电流大的是____灯泡，该灯泡的电阻是____．如果两灯泡钨丝长短一样，则钨丝较粗的是____灯泡．正常使用相同时间，甲、乙两灯消耗的电能之比是____．34、如图所示为某款电吹风的内部电路图，正常工作时电热丝的电阻R=44Ω，通过其电流为5A．电动机工作时主要将电能转化为_____能．若电吹风吹热风时的总功率为1200W，则吹冷风时的总功率为_____W．35、如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.2A，则该电阻消耗的电功率变化了______36、如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度______，电流表示数的______．（填“变大”、“不变”或“变小”）37、如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，此时L1、L2两灯泡发光的功率之比（）38、将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A．甲灯泡不能正常工作，实际功率为2WB．乙灯泡不能正常发光，实际功率为2WC．甲、乙两灯泡都能正常发光，实际总功率为5WD．甲、乙两灯泡都不能正常发光，实际总功率为1.2W39、一只标有“PZ220-100”字样的灯泡，正常工作100小时，用____度电1千瓦时的电可供标有“PZ220-40”字的灯泡正常工作_____小时;接入110V电路中，实际功率为____W40、探究电流与电压、电阻的关系(1)探究方法:。

合集下载

2020-2021中考物理二模试题分类汇编——电路类问题综合附答案

2020-2021中考物理二模试题分类汇编——电路类问题综合附答案

一、初中物理电路类问题1．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（）A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3AB．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6AC．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2VD．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V【答案】C【解析】【分析】【详解】规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。

AB．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L1回到电源的负极，一支经灯泡L2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L2支路电流的两倍，由图中数据可知：乙的示数为1.2 A，丙的示数为0.6 A，则甲的示数为0.3 V；乙的示数为0.6 A，丙的示数为0.3 A，则甲的示数为1.2 V，通过L1、L2的电流均为0.3 A，故A、B不正确；CD．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以电源的电压是L2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V，乙的示数为0.6 V，则甲的示数为0.3 A；丙的示数为0.6 V，乙的示数为0.3 V，则甲的示数为1.2 A，L1、L2两端的电压均为0.3 V，故D 错误，C正确。

2020-2021中考物理专题《电路类问题》综合检测试卷含答案

2020-2021中考物理专题《电路类问题》综合检测试卷含答案

一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表A 的示数变大，电压表V 2的示数变小B ．电压表V 2 的示数与电流表A 的示数的比值不变C ．电流表A 的示数变小，电压表V 2的示数不变D ．电压表V 1与电压表V 2的示数之和不变【答案】D【解析】【分析】【详解】 A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流，将滑动变阻器R 2的滑片P 向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=U I R可知，电路中的电流变小，即电流表A 的示数变小，故A 错误；B ．由电压表V 2 的示数变大、电流表A 的示数变小可知，电压表V 2的示数与电流表A 的示数的比值变大，故B 错误；C ．由=U IR 可知，R 1两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，所以，R 2两端的电压变大，即电压表V 2的示数变大，故C 错误；D ．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V 1与电压表V 2的示数之和不变，故D 正确。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如实物图所示，以下判断正确的是( )A ．灯L 1与灯L 2并联，电压表测灯L 1两端的电压B ．灯L 1与灯L 2并联，电压表测灯L 2两端的电压C ．灯L 1与灯L 2串联，电压表测灯L 1两端的电压D ．灯L 1与灯L 2串联，电压表测灯L 2两端的电压【答案】C【解析】【分析】【详解】由实物图可知,电流从正极出发经开关、电流表、灯泡L 2、L 1回负极,电压表并联在L 1两端，则灯L 1与灯L 2串联，电压表与灯L 1并联，所以电压表测灯L 1两端的电压，故C 正确，ABD 错误．故选C.4．如图所示的电路中，闭合开关时，下列说法正确的是（ ）A ．两个灯泡串联B ．开关只能控制灯L 1C ．电流表测的是灯泡L 1的电流D ．电流方向从电流表到开关【答案】C【分析】【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。

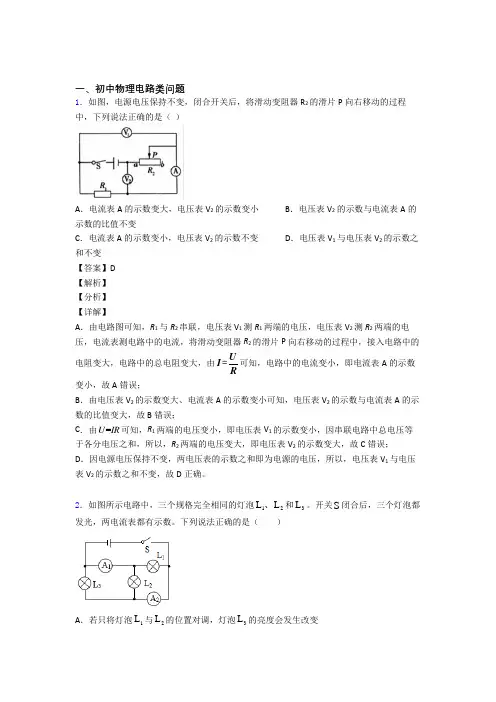

2020-2021中考物理二模试题分类汇编——电路类问题综合含答案
