EDA实验报告实验五：交通灯控制器设计

---------------------考试---------------------------学资学习网---------------------押题------------------------------.EDA课程设计报告交通灯控制器.一、设计任务要求1、控制器按东西、南北两个方向控制两组交通灯（红、绿、黄）2、两组灯亮的顺序满足交通安全的规则要求.3、东西向绿灯每次亮30S，接着黄灯亮2S，红灯亮20S；南北向绿灯每次亮28S，接着黄灯亮2S，红灯亮30S.4、有两组数码管给出灯亮的时间倒计时显示。

二、设计思路及总体结构框图设计思路：1．硬件：由设计任务要求可知，总体输入电路有：(1)在开始计时之前的等待状态，复位键reset接低电位，接通电源后，首先要将它接高电位，表示计时开始。

(2)当按一下（on_off）键，表示紧急情况发生，两个方向均为红灯亮，计时停止，当再次按下（on_off）键时，控制器恢复原来状态，正常工作。

输出电路：（1）由于东西和南北方向都要显示时间，因此需要4个数码管，这样在设计中就需要四条输出线choose4，用来选通指定一个LED七段显示数码管。

（2）显示器的每一位都采用LED七段显示数码管进行显示，每一个LED七段显示数码管都要有七条输出线控制，一共使用4个七段数码管，故输出电路使用四个七位输出信号：showtime1,showtime2,showtime3,showtime4。

（3）东西和南北方向都有交通灯亮的情况，故输出电路中要有两个状态控制信号state1,state2分别控制东西和南北的灯，每个方向上有4个灯（增加了左、右转弯显示控制功能），所以state1,state2的类型应该是4位数组型的。

外部电路图如下：东西方向 clk 4/ State1交通灯 stasreset State2南北方向 on_off 4/ 交通灯7/ Showtime17/ Showtime27/ Showtime37/ Showtime4Choose44/- 2 -2．软件：（1）在VHDL设计描述中，采用自顶向下的设计思路，该思路，首先要描述顶层的接口，上面的描述已经规定了交通灯控制的输入输出信号：输入信号：复位开关信号reset；紧急情况控制信号on_off；外部时钟信号clk。

交通灯控制器设计一.系统功能设计要求设计制作一个用于十字路口的交通灯控制器，要求如下：（1）南北和东西方向各有一组红、绿、黄灯来指挥交通，持续时间分别为25S，20S，和5S。

（2）当有特殊情况（如消防车、救护车等）时，两个方向均为红灯亮，计时停止。

（3）当特殊情况结束后,控制器恢复原来状态，继续正常运行。

（4）用两组数码管，以倒计时方式显示两个方向允许通行或禁止通行的时间。

二.设计原理1.交通灯控制器的状态转换根据题目要求将将红绿灯的状态转换列成如下表：2.设计方案1)由于交通灯需要使用2位7段LED数码管指示通行剩余时间，故采用LED动态扫描方式显示当前时间。

频率设定CLK1k对应的频率为50MHZ。

2)控制模块是交通灯的核心，主要控制交通灯按工作顺序自动变换，同时控制倒计时模块工作，每当倒计时回零时，控制模块接收到一个计时信号，从而控制交通灯进入下一个工作状态。

3)每个方向有一组2位倒计时器模块，用以显示该方向交通灯剩余的点亮时间。

4)显示模块由两部分组成，一是由七段数码管组成的倒计时显示器，每个方向两个七段数码管；二是由发光二极管代替的交通灯，每个方向3个发光二极管。

三．变量符号说明其中，CLK1K为系统时钟信号输入端，SN为禁止通行信号输入通行信号输入端，light0为东西红灯信号输出端，light1为东西黄灯信号输出端，light2为东西绿灯信号输出端，light3为南北红灯信号输出端，light4为南北黄灯信号输出端，light5为南北绿灯信号输出端，led1、led2、led3、led4为数码管地址选择信号输出端。

四．代码说明library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity Hongld ISport (clk1k,SN:in std_logic; --SN紧急情况led1, led2, led3, led4 :out std_logic_vector (6 downto 0);--显示管显示时间用light:out std_logic_vector (5 downto 0)); --红绿黄灯end Hongld;architecture traffic1 of Hongld ISsignal S:std_logic_vector (1 downto 0); --状态signal DXT:std_logic_vector(7 downto 0):=X"01"; --东西方向时间signal NBX:std_logic_vector(7 downto 0):=X"01"; --南北方向时间signal ART,AGT,AYT,BRT,BGT,BYT: std_logic_vector(7 downto 0); --红绿黄灯信号signal temp: integer range 0 to 49999999; --产生1s计数器时计数signal clk: std_logic;beginART<="00100101";AGT<="00100000";AYT<="00000100";BRT<="00100101";BGT<="00100000";BYT<="00000100";process(clk1k) -- 选频率为50MHZ beginif (clk1k'event and clk1k='1') thenif temp=49999999 thentemp<=0;clk<='1';elsetemp<=temp+1;clk<='0';end if;end if;end process;process(clk,DXT,NBX) --状态转换进程beginif clk'event and clk ='1' thenif(DXT ="00000001")OR (NBX = "00000001") then S<=S+1;else S<=S;end if; --状态转换结束end if;end process;process (clk,SN,S) --倒计时模块beginif SN = '1' then DXT<=DXT; NBX<=NBX;elseif clk'event and clk='1' thenif (DXT="0000000") OR (NBX="00000000") thencase S ISwhen "00"=>DXT<=ART; NBX<=BGT; --南北红灯、东西绿灯when "01"=>NBX<=BYT; --南北红灯、东西黄灯when "10"=>DXT<=AGT; NBX<=BRT; --南北绿灯、东西红灯when "11"=>DXT<=AYT; --南北黄灯、东西红灯when others=>NULL;end case;end if;if DXT/="00000000" thenif DXT(3 downto 0)= "0000" thenDXT(3 downto 0)<="1001";DXT(7 downto 4)<=DXT(7 downto 4)-1;else DXT(3 downto 0)<=DXT(3 downto 0)-1;DXT(7 downto 4)<=DXT(7 downto 4);end if;end if;if NBX/="00000000" thenif NBX(3 downto 0)="0000" thenNBX(3 downto 0)<="1001";NBX(7 downto 4)<=NBX(7 downto 4)-1;else NBX(3 downto 0)<=NBX(3 downto 0)-1;NBX(7 downto 4)<=NBX(7 downto 4);end if;end if;end if;end if;end process; --倒计时模块结束process(DXT,NBX,S,SN) --显示模块begincase NBX(3 downto 0) iswhen "0000"=>led1<="1000000";when "0010"=>led1<="0100100"; when "0011"=>led1<="0110000"; when "0100"=>led1<="0011001"; when "0101"=>led1<="0010010"; when "0110"=>led1<="0000010"; when "0111"=>led1<="1111000"; when "1000"=>led1<="0000000"; when "1001"=>led1<="0010000"; when others=>led1<="1111111"; end case;case NBX(7 downto 4) iswhen "0000"=>led2<="1000000"; when "0001"=>led2<="1111001"; when "0010"=>led2<="0100100"; when "0011"=>led2<="0110000"; when "0100"=>led2<="0011001"; when "0101"=>led2<="0010010"; when "0110"=>led2<="0000010"; when "0111"=>led2<="1111000"; when "1000"=>led2<="0000000"; when "1001"=>led2<="0010000"; when others=>led2<="1111111"; end case;case DXT(3 downto 0) iswhen "0000"=>led3<="1000000"; when "0001"=>led3<="1111001"; when "0010"=>led3<="0100100"; when "0011"=>led3<="0110000"; when "0100"=>led3<="0011001"; when "0101"=>led3<="0010010"; when "0110"=>led3<="0000010"; when "0111"=>led3<="1111000"; when "1000"=>led3<="0000000"; when "1001"=>led3<="0010000"; when others=>led3<="1111111"; end case;case DXT(7 downto 4) iswhen "0000"=>led4<="1000000"; when "0001"=>led4<="1111001"; when "0010"=>led4<="0100100";when "0100"=>led4<="0011001";when "0101"=>led4<="0010010";when "0110"=>led4<="0000010";when "0111"=>led4<="1111000";when "1000"=>led4<="0000000";when "1001"=>led4<="0010000";when others=>led4<="1111111";end case;if SN ='1' then light<="001001";elsecase S ISwhen "00"=>light<="010001";when "01"=> light <="100001";when "10"=> light <="001010";when "11"=> light <="001100";when others=>NULL;end case;end if;end process;end traffic1;五．仿真波形图仿真时序波形图。

课程设计报告课程设计：交通灯控制器一：实验目的：实现高速公路与乡间小路的交叉路口红绿灯的控制二：功能要求：1.只有在小路上发现汽车时，高速公路上的交通灯才可能变为红灯。

2.当汽车行驶在小路上时、小路的交通灯保持为绿灯，但不能超过给定的延迟时间.〔注；这段时间定义为20S时间)。

3.高速公路灯转为绿灯后，即使小路上有汽车出现,而高速公路上并无汽车，也将在给定的时间内保持高速公路绿灯(注：这段时间定义为60S)。

三：设计思路：五：VHDL源程序：LIBRARY ieee;USE ieee.std_logic_1164.all;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY TrafficLight ISPORT (Clk : IN STD_LOGIC;S,Reset : IN STD_LOGIC;mg,my,mr,cg,cy,cr : OUT STD_LOGIC );END TrafficLight ;ARCHITECTURE rtl OF TrafficLight ISTYPE TrafficState IS (mgcr, mycr, mrcg, mrcy);SIGNAL current_state,next_state : TrafficState ;SIGNAL Count : STD_LOGIC_VECTOR(5 DOWNTO 0);SIGNAL Clrn : STD_LOGIC ;BEGINCounter : PROCESS(clk)BEGINIF Reset = '1' OR (Clrn = '1' AND NOT(Count = "000000")) THEN Count <= "000000";ELSIF clk'EVENT AND clk = '1' THENIF NOT(s='0' AND current_state = mgcr) THEN Count <= Count + 1;END IF;END IF;END PROCESS Counter;StateTransition : PROCESS(clk,Count, current_state)BEGINIF Reset = '1' THEN next_state <= mgcr;Clrn <= '0';ELSIF clk'EVENT AND clk = '1' THENCASE current_state ISWHEN mgcr => mr<='0';mg<='1';my<='0';cr<='1';cg<='0';cy<='0';IF Count >= "111011" AND S = '1' THEN next_state <= mycr;Clrn <= '1';ELSE Clrn <= '0';END IF;WHEN mycr => mr<='0';mg<='0';my<='1';cr<='1';cg<='0';cy<='0';IF Count >= "000100" THEN next_state <= mrcg;Clrn <= '1';ELSE Clrn <= '0';END IF;WHEN mrcg => mr<='1';mg<='0';my<='0';cr<='0';cg<='1';cy<='0';IF Count >= "010011" OR S = '0' THEN next_state <= mrcy;Clrn <= '1';ELSE Clrn <= '0';END IF;WHEN mrcy => mr<='1';mg<='0';my<='0';cr<='0';cg<='0';cy<='1';IF Count >= "000100" THEN next_state <= mgcr;Clrn <= '1';ELSE Clrn <= '0';END IF;WHEN OTHERS => NULL;END CASE;END IF;END PROCESS StateTransition;PROCESS(clk)BEGINIF clk'EVENT AND clk='1' THENcurrent_state <= next_state;END IF;END PROCESS;END rtl;仿真图如下：六：实验心得：通过本次课程设计，使用进一步熟悉了MAX-PLUSLL这种EDA软件工具。

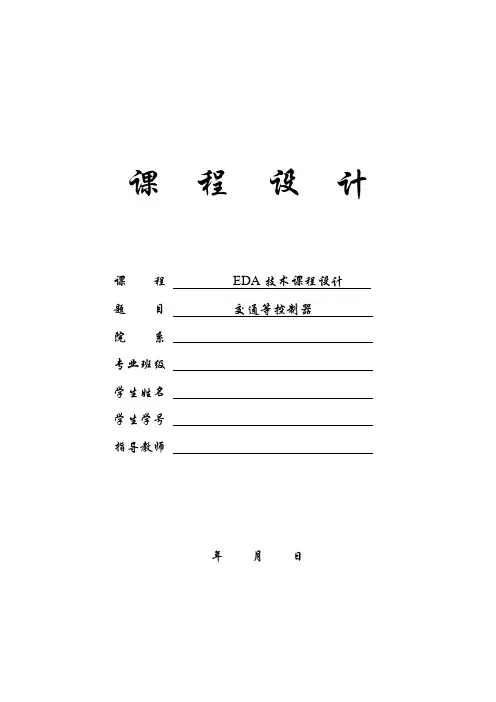

课程设计年月日大课程设计任务书课程EDA技术课程设计题目交通灯控制器专业姓名学号主要内容、基本要求、主要参考资料等主要内容：设计一个交通信号灯控制器，由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。

基本要求：1、红、绿、黄发光二极管作信号灯，用传感器或逻辑开关作检测车辆是否到来的信号，实验电路用逻辑开关代替。

2、主干道处于常允许通行的状态，支干道有车来时才允许通行。

主干道亮绿灯时，支干道亮红灯；支干道亮绿灯时，主干道亮红灯。

3、主、支干道均有车时，两者交替允许通行，主干道每次放行45秒，支干道每次放行25秒，设立45秒、25秒计时、显示电路，选择1HZ时钟脉冲作为系统时钟。

4、在每次由绿灯亮到红灯亮的转换过程中，要亮5秒黄灯作为过渡，使行驶中的车辆有时间停到禁行线外，设立5秒计时、显示电路。

主要参考资料：[1] 潘松著.EDA技术实用教程(第二版). 北京：科学出版社,2005.[2] 康华光主编.电子技术基础模拟部分. 北京：高教出版社,2006.[3] 阎石主编.数字电子技术基础. 北京：高教出版社,2003.完成期限2010.3.12指导教师专业负责人2010年3月8日一、总体设计思想1.基本原理计数模块、置数模块、主控制器模块和译码器模块。

置数模块将交通灯的点亮时间预置到置数电路中，计数模块以秒为单位倒计时，当计数值减为零时，主控电路改变输出状态，电路进入下一个状态的倒计时。

其中，核心部分是主控2.设计框图图一.交通灯控制系统的原理框图图二.交通灯控制器的流程图脉冲发生器 控制器 译码器甲车信号灯乙车信号灯定时器1．设计思路：在某一十字路口交叉地带，可设计东西走向的道路为甲车道，南北走向的道路为乙车道。

甲乙车道的交通灯需按交通法则来依次交替运行。

则可设计一个状态循环的逻辑电路。

2．分析系统的逻辑功能：交通灯控制系统的原理框图如图一所示。

eda交通灯控制器课程设计课程设计：EDA交通灯控制器1. 课程背景和目标：EDA交通灯控制器是使用EDA（电子设计自动化）工具进行交通灯控制系统设计的课程。

学习该课程的目标是使学生能够熟练运用EDA工具进行交通灯控制系统设计，并能够理解交通灯控制系统的原理和设计方法。

2. 课程内容和安排：(1) 交通灯控制系统原理介绍：介绍交通灯控制系统的基本原理，包括信号机、信号控制方法和交通流量检测等。

(2) EDA工具介绍：介绍常用的EDA工具，如Verilog、VHDL等，并讲解其基本使用方法。

(3) 交通灯控制器设计流程：介绍交通灯控制器的设计流程，包括需求分析、功能设计、模块设计和系统集成等。

(4) 交通灯控制器设计实践：学生通过实践项目，使用EDA工具设计交通灯控制器。

项目涵盖设计、仿真、验证和生成等环节，学生需要独立完成设计并提交设计报告。

3. 课程教学方法：(1) 理论讲解：通过课堂讲解，介绍交通灯控制系统的原理和设计方法，以及EDA工具的使用方法。

(2) 实践项目：学生通过实践项目，运用所学知识设计交通灯控制器，并进行仿真、验证和生成等环节。

(3) 讨论和案例分析：通过课堂讨论和案例分析，加深学生对交通灯控制系统的理解和应用能力。

(4) 指导和批评：教师对学生的设计进行指导和批评，帮助学生不断提高设计能力。

4. 评估方式：(1) 实践项目报告：学生独立完成实践项目，并提交设计报告，包括设计过程、仿真结果和验证结果等。

(2) 课堂测试：通过课堂测试检验学生对交通灯控制系统原理和EDA工具的理解程度。

(3) 课堂表现：评估学生的课堂出勤情况、学习态度和参与度等。

5. 参考教材：(1) 《交通信号控制原理与技术》高新泽(2) 《EDA与数字电路设计》陈骏等(3) 《数字电路与系统设计》刘敏衡等(4) 《系统设计自动化技术与EDA工具应用》杨学庆等以上是对EDA交通灯控制器课程设计的简要介绍。

课程内容涵盖了交通灯控制系统的原理和设计方法，以及EDA工具的使用方法。

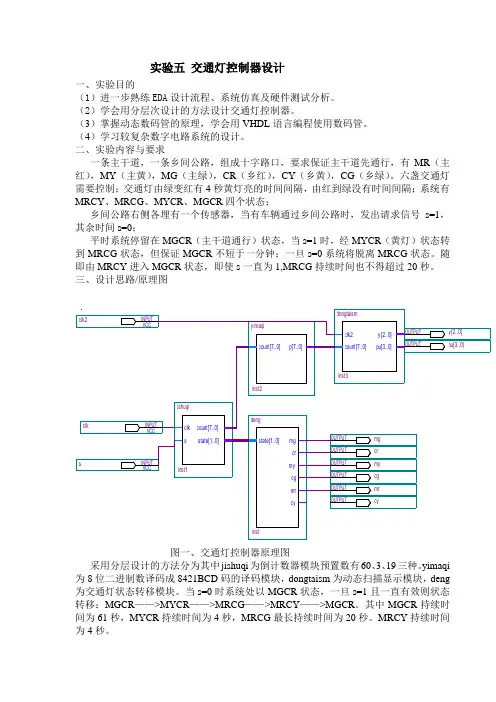

实验五交通灯控制器设计一、实验目的（1）进一步熟练EDA设计流程、系统仿真及硬件测试分析。

（2）学会用分层次设计的方法设计交通灯控制器。

（3）掌握动态数码管的原理，学会用VHDL语言编程使用数码管。

（4）学习较复杂数字电路系统的设计。

二、实验内容与要求一条主干道，一条乡间公路，组成十字路口，要求保证主干道先通行，有MR（主红），MY（主黄），MG（主绿），CR（乡红），CY（乡黄），CG（乡绿）。

六盏交通灯需要控制；交通灯由绿变红有4秒黄灯亮的时间间隔，由红到绿没有时间间隔；系统有MRCY、MRCG、MYCR、MGCR四个状态；乡间公路右侧各埋有一个传感器，当有车辆通过乡间公路时，发出请求信号s=1，其余时间s=0；平时系统停留在MGCR（主干道通行）状态，当s=1时，经MYCR（黄灯）状态转到MRCG状态，但保证MGCR不短于一分钟；一旦s=0系统将脱离MRCG状态。

随即由MRCY进入MGCR状态，即使s一直为1,MRCG持续时间也不得超过20秒。

三、设计思路/原理图图一、交通灯控制器原理图采用分层设计的方法分为其中jishuqi为倒计数器模块预置数有60、3、19三种。

yimaqi 为8位二进制数译码成8421BCD码的译码模块，dongtaism为动态扫描显示模块，deng 为交通灯状态转移模块。

当s=0时系统处以MGCR状态，一旦s=1且一直有效则状态转移：MGCR——>MYCR——>MRCG——>MRCY——>MGCR。

其中MGCR持续时间为61秒，MYCR持续时间为4秒，MRCG最长持续时间为20秒。

MRCY持续时间为4秒。

四、实验程序(程序来源：王鸿亮6100208031 )（1）倒计数器模块jishuqilibrary ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity jishuqi isport(clk,s:in std_logic;count:out std_logic_vector(7 downto 0);state:out std_logic_vector(1 downto 0));end jishuqi;architecture one of jishuqi issignal st:std_logic_vector(1 downto 0):="00";signal cnt:std_logic_vector(7 downto 0);type states is (st0,st1);signal stx:states;beginprocess(clk,s)beginif clk'event and clk='1' thencase st iswhen "00" =>if s='1' then case stx is when st0=>cnt<="00111100";stx<=st1;when st1=>if cnt>0 then cnt<=cnt-1;else cnt<="00000011";st<="01";end if;when others=>null;end case;else cnt<="00000000";stx<=st0;st<="00";end if;when "01" =>if s='1' then case stx is when st1=>if cnt>0 then cnt<=cnt-1;else cnt<="00010011";st<="10";end if;when others=>null;end case;else case stx is when st1=>if cnt>0 then cnt<=cnt-1;else cnt<="00000000";st<="00";end if;when others=>null;end case;end if; when "10"=> if s='1' then case stx is when st1=>if cnt>0 then cnt<=cnt-1;else cnt<="00000011";st<="11";end if;when others=>null;end case;else cnt<="00000011";st<="11";end if;when "11"=> if cnt>0 then cnt<=cnt-1;else cnt<="00000000";st<="00";stx<=st0;end if; when others=>null;end case;end if;end process;state<=st;count<=cnt;end architecture;（2）交通灯状态转移模块denglibrary ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity deng isport(state:in std_logic_vector(1 downto 0);mg,cr,my,cg,mr,cy:out std_logic ) ;end entity deng ;architecture one of deng isbeginprocess(state)begincase state iswhen "00"=>mg<='1';cr<='1';my<='0';mr<='0';cg<='0';cy<='0'; when "01"=>mg<='0';cr<='1';my<='1';mr<='0';cg<='0';cy<='0'; when "10"=>mg<='0';cr<='0';my<='0';mr<='1';cg<='1';cy<='0'; when "11"=>mg<='0';cr<='0';my<='0';mr<='1';cg<='0';cy<='1'; end case;end process;end architecture one;(5) 八位二进制向八位BCD译码的译码模块yimaqi library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity yimaqi isport(count:in std_logic_vector(7 downto 0);p:out std_logic_vector(7 downto 0));end entity yimaqi;architecture one of yimaqi isbeginprocess(count)variable h:std_logic_vector(7 downto 0);beginh:=count;if h<10 then h:=h;elsif h>=10 and h<20 then h:=h+6;elsif h>=20 and h<30 then h:=h+12;elsif h>=30 and h<40 then h:=h+18;elsif h>=40 and h<50 then h:=h+24;elsif h>=50 and h<60 then h:=h+30;elsif h>=60 and h<70 then h:=h+36;end if;p<=h;end process;end architecture one;(6)动态数据选择器模块dongtaismlibrary ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dongtaism isport(clk2:in std_logic;count:in std_logic_vector(7 downto 0);y:out std_logic_vector(2 downto 0);pu:out std_logic_vector(3 downto 0));end entity dongtaism;architecture one of dongtaism issignal y1:std_logic_vector(2 downto 0);type states is (st0,st1);signal stx1:states;beginprocess(clk2)beginif clk2'event and clk2='1' thencase stx1 is when st0=>y1<="000";pu<=count(3 downto 0);stx1<=st1;when st1=>y1<="001";pu<=count(7 downto 4);stx1<=st0;when others=>stx1<=st0;end case;end if;end process;y<=y1; end architecture one ;五、实验步骤1.建立工作库文件夹和编辑设计文件2.编译过程3.系统仿真（1）建立新的波形激励文件。

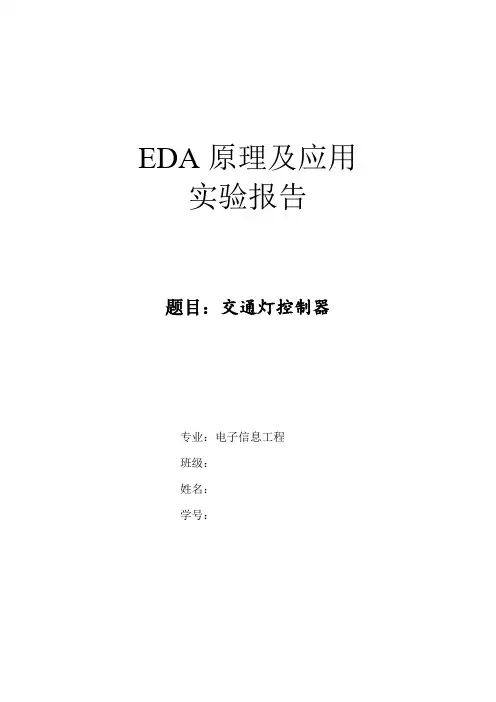

EDA原理与及应用实验报告题目：交通灯控制器专业：电子信息工程班级：姓名：学号：一、设计题目：交通灯控制器二、设计目标：1、设计一个交通信号灯控制器，由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。

2、红、绿、黄发光二极管作信号灯。

3、主干道亮绿灯时，支干道亮红灯；支干道亮绿灯时，主干道亮红灯。

4、主、支干道均有车时，两者交替允许通行，主干道每次放行45秒，支干道每次放行25秒，设立45秒、25秒计时、显示电路。

5、在每次由绿灯亮到红灯亮的转换过程中，要亮5秒黄灯作为过渡，使行驶中的车辆有时间停到禁行线外，设立5秒计时、显示电路。

三、设计原理：（含系统总的原理图）由两个分频器模块，三个计数器模块及它的选择器，一个扫描数码管模块，和一个红绿灯控制模块连接而成。

RTL状态图四、设计内容：（含状态转换图、软件流程图、说明文字等，每单独模块的图标和VHDL程序；最后为总体程序框图）分频器1LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY DVF ISPORT(CLK:IN STD_LOGIC;--D:IN STD_LOGIC_VECTOR(3 DOWNTO 0);FOUT:OUT STD_LOGIC);END;ARCHITECTURE one OF DVF ISSIGNAL FULL:STD_LOGIC;BEGINP_REG:PROCESS(CLK)VARIABLE CNT8:INTEGER RANGE 48000000 DOWNTO 0; BEGINIF CLK'EVENT AND CLK='1' THENIF CNT8=24000000 THENCNT8:=0;FULL<='1';ELSE CNT8:=CNT8+1;FULL<='0';END IF;END IF;END PROCESS P_REG;P_DIV:PROCESS(FULL)VARIABLE CNT2:STD_LOGIC;BEGINIF FULL'EVENT AND FULL='1' THENCNT2:=NOT CNT2;IF CNT2='1' THEN FOUT<='1';ELSE FOUT<='0'; END IF;END IF;END PROCESS P_DIV;END;分频器2LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY DVF2 ISPORT(CLK:IN STD_LOGIC;--D:IN STD_LOGIC_VECTOR(3 DOWNTO 0);FOUT:OUT STD_LOGIC);END;ARCHITECTURE one OF DVF2 ISSIGNAL FULL:STD_LOGIC;BEGINP_REG:PROCESS(CLK)VARIABLE CNT8:INTEGER RANGE 48000000 DOWNTO 0; BEGINIF CLK'EVENT AND CLK='1' THENIF CNT8=20000 THENCNT8:=0;FULL<='1';ELSE CNT8:=CNT8+1;FULL<='0';END IF;END IF;END PROCESS P_REG;P_DIV:PROCESS(FULL)VARIABLE CNT2:STD_LOGIC;BEGINIF FULL'EVENT AND FULL='1' THENCNT2:=NOT CNT2;IF CNT2='1' THEN FOUT<='1';ELSE FOUT<='0';END IF;END IF;END PROCESS P_DIV;END;说明：改变了分频器的大小，这个频率很高，是给扫描数码管模块使用的。

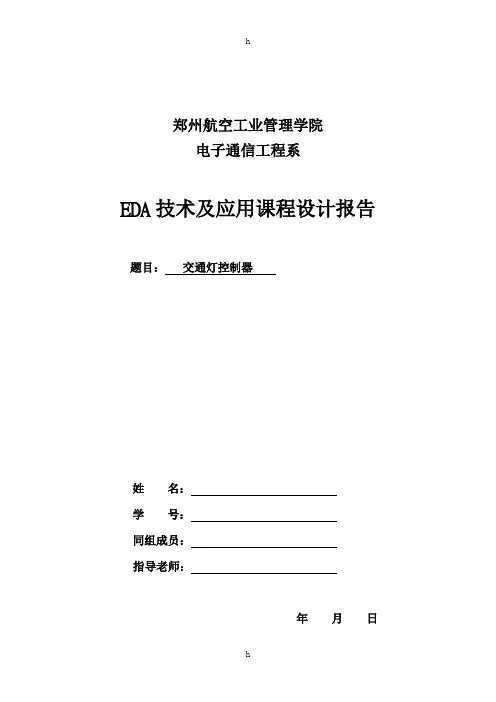

郑州航空工业管理学院电子通信工程系EDA技术及应用课程设计报告题目：交通灯控制器姓名：学号：同组成员：指导老师：年月日目录一、设计任务书二、硬件系统设计1、电路原理图1.1 CPLD核心电路1.2 数码管显示电路1.3电源电路1.4 LED指示灯电路2、管脚分配3、设计方案三、Verilog HDL 代码设计四、系统调试1、逻辑功能模块RTL级描述2、仿真图五、总结1、对本次课程设计的总结六、参考文献一、设计任务书设计要求（1）主干道通行（绿灯）：支干道有车24秒；支路红灯，数码管实时显示倒计时的秒，秒计时的频率为1Hz 。

（２）主干道缓冲（黄灯）：6秒，(不显示计数)，秒计时的频率为1Hz 。

（３）支路通行（绿灯）：20秒，主干道红灯，数码管实时显示倒计时的秒，秒计时的频率为1Hz 。

（４）支路缓冲（黄灯）：6秒，不显示，秒计时的频率为1Hz 。

数码管采用动态显示。

其他要求：（1）晶振为12 MHz（2）采用CPLD 器件，为ALTERA 的EPM7064SL-44（3）采用数码管显示二、硬件系统设计1、电路原理图：1.1 CPLD核心电路1.2 数码管显示电路1.3电源电路1.4 LED指示灯电路2、管脚分配管脚分配：CPLD型号： FAMILY：MAX7000AEDEVICE：EPM7064AELC44-10sys_clk : pin 43 // 12Mhz4个LED灯： led0 ~ led3 : pin 14 16 17 188个数码管：8个位线：com0~com3(dig0~dig3)：pin 34, 33，31, 29, com4~com7 (dig4~dig7)：pin 28 , 27,26 , 258个数据线：seg0~seg 3: pin 36, 37 ,39, 40seg4~seg 7: pin 41, 4 , 5, 64个按键：sw0~sw3: pin 19, 20, 21, 243、设计方案三、Verilog HDL 代码设计module ds(clk,led,dig,seg);//输入input clk;//输出output[3:0] dig;output[7:0] seg;output[4:0] led;//定义变量reg[24:0] count;reg[15:0] miao;reg[4:0] leden;reg[7:0] seg_r; reg[3:0] dig_r;reg[3:0] disp_dat;reg sec;reg num;reg[1:0] flag; //计数变量reg[1:0]f2; //计数变量assign dig=dig_r;assign seg=seg_r;assign led=leden;//秒产生信号always@(posedge clk)begincount=count+1'b1;if(count==25'd2*******)begincount=25'b0;sec=~sec;endend//数码管动态扫描always@(posedge clk)begincase(count[16:15])0:disp_dat=miao[3:0];1:disp_dat=miao[7:4];2:disp_dat=miao[11:8];3:disp_dat=miao[15:12];endcasecase(count[16:15]) //选择数码管显示位0:dig_r=4'b1110;1:dig_r=4'b1101;2:dig_r=4'b1011;3:dig_r=4'b0111;endcaseendalways@(posedge clk)begincase(disp_dat)4'h0:seg_r=8'hc0;4'h1:seg_r=8'hf9;4'h2:seg_r=8'ha4;4'h3:seg_r=8'hb0;4'h4:seg_r=8'h99;4'h5:seg_r=8'h92;4'h6:seg_r=8'h82;4'h7:seg_r=8'hf8;4'h8:seg_r=8'h80;4'h9:seg_r=8'h90;default:seg_r=8'hff;endcaseendalways@(negedge sec) //数码管倒计时及指示灯显示倒计时模块beginif(flag==0)beginmiao[3:0]=miao[3:0]-1;if(miao[3:0]==4'hf)beginmiao[7:0]=8'h18; 主干道绿灯倒计时leden=5'b01101; 主绿支红flag[1:0]=4'h1; 计数转向第二步endendelse if(flag[1:0]==4'h1)beginmiao[3:0]=miao[3:0]-1'b1;if(miao[3:0]==4'hf)beginmiao[7:4]=miao[7:4]-1'b1;if(miao[7:4]==4'hf)beginleden[4:2]=3'b110; 主干道黄灯flag[1:0]=4'h2;miao[7:0]=8'h06; 黄灯倒计时endelse miao[3:0]=4'h9;endendelse if(flag[1:0]==4'h2)beginmiao[3:0]=miao[3:0]-1'b1;if(miao[3:0]==4'hf)beginmiao[7:4]=miao[7:4]-1'b1;if(miao[7:4]==4'hf)beginleden[4:2]=3'b101; 主干道红灯flag[1:0]=4'h3;miao[7:0]=8'h20;endelse miao[3:0]=4'h9;endendelse if(flag[1:0]==4'h3)beginmiao[3:0]=miao[3:0]-1'b1;if(miao[3:0]==4'hf)beginmiao[7:4]=miao[7:4]-1'b1;if(miao[7:4]==4'hf)beginleden[4:2]=3'b011; 主干道绿灯返回flag==1flag[1:0]=4'h1;miao[7:0]=8'h18;endelse miao[3:0]=4'h9;endendelse flag[1:0]=4'h0;if(f2==0)beginmiao[11:8]=miao[11:8]-1;if(miao[11:8]==4'hf)beginmiao[15:8]=8'h24;//leden=6'b011110;f2[1:0]=4'h1;endendelse if(f2[1:0]==4'h1)beginmiao[11:8]=miao[11:8]-1'b1;if(miao[11:8]==4'hf)beginmiao[15:12]=miao[15:12]-1'b1;if(miao[15:12]==4'hf)beginleden[2:0]=3'b110;f2[1:0]=4'h2;miao[15:8]=8'h14;endelse miao[11:8]=4'h9;endendelse if(f2[1:0]==4'h2)beginmiao[11:8]=miao[11:8]-1'b1;if(miao[11:8]==4'hf)beginmiao[15:12]=miao[15:12]-1'b1;if(miao[15:12]==4'hf)beginleden[2:0]=3'b011;f2[1:0]=4'h3;miao[15:8]=8'h06;endelse miao[11:8]=4'h9;endendelse if(f2[1:0]==4'h3)beginmiao[11:8]=miao[11:8]-1'b1;if(miao[11:8]==4'hf)beginmiao[15:12]=miao[15:12]-1'b1;if(miao[15:12]==4'hf)beginleden[2:0]=3'b101;f2[1:0]=4'h1;miao[15:8]=8'h24;endelse miao[11:8]=4'h9;endendelse f2[1:0]=4'h0;endendmodule四、系统调试1、逻辑功能模块RTL级描述VCC clk INPUT dig[3..0]OUTPUT seg[7..0]OUTPUT led[4..0]OUTPUT clk dig[3..0]seg[7..0]led[4..0]dsinst仿真图五、总结在做本课程设计的过程中，从程序编写到硬件实现，我们遇到了许多问题。

EDA原理及应用实验报告题目：交通灯控制器专业：电子信息工程班级：姓名：学号：一、设计题目：交通灯控制器二、设计目标：1、设计一个交通信号灯控制器，由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。

2、红、绿、黄发光二极管作信号灯。

3、主干道亮绿灯时，支干道亮红灯；支干道亮绿灯时，主干道亮红灯。

4、主、支干道均有车时，两者交替允许通行，主干道每次放行45秒，支干道每次放行25秒，设立45秒、25秒计时、显示电路。

5、在每次由绿灯亮到红灯亮的转换过程中，要亮5秒黄灯作为过渡，使行驶中的车辆有时间停到禁行线外，设立5秒计时、显示电路。

三、设计原理：（含系统总的原理图）由两个分频器模块，三个计数器模块及它的选择器，一个扫描数码管模块，和一个红绿灯控制模块连接而成。

RTL状态图四、设计内容：（含状态转换图、软件流程图、说明文字等，每单独模块的图标和VHDL程序；最后为总体程序框图）分频器1LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY DVF ISPORT(CLK:IN STD_LOGIC;--D:IN STD_LOGIC_VECTOR(3 DOWNTO 0);FOUT:OUT STD_LOGIC);END;ARCHITECTURE one OF DVF ISSIGNAL FULL:STD_LOGIC;BEGINP_REG:PROCESS(CLK)V ARIABLE CNT8:INTEGER RANGE 48000000 DOWNTO 0;BEGINIF CLK'EVENT AND CLK='1' THENIF CNT8=24000000 THENCNT8:=0;FULL<='1';精选文库ELSE CNT8:=CNT8+1;FULL<='0';END IF;END IF;END PROCESS P_REG;P_DIV:PROCESS(FULL)V ARIABLE CNT2:STD_LOGIC;BEGINIF FULL'EVENT AND FULL='1' THENCNT2:=NOT CNT2;IF CNT2='1' THEN FOUT<='1';ELSE FOUT<='0';END IF;END IF;END PROCESS P_DIV;END;说明：采用的是48M时钟输入，作为后面的时钟信号。

交通灯控制器课程设计该交通信号控制器控制十字路甲、乙两条道路的红、黄和绿三色灯，指挥车辆和行人安全通行。

功能要求如下：1.只有在小路上发现汽车时，高速公路上的交通灯才可能变成红灯。

2.当汽车行驶在小路上时，小路的交通灯保持为绿灯，但不能超过给定的时间。

（20s）3.高速公路灯转为绿色后，即使小路上有汽车出现，而高速公路上并无汽车，也将在给定的时间内保持绿灯。

（60s）。

设计如下：——1hz分频器library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity fen_pin1 isport(clk100hz:in std_logic;clk1hz:out std_logic);end fen_pin1;architecture bhv of fen_pin1 issignal qan:std_logic_vector(3 downto 0);signal qbn:std_logic_vector(3 downto 0);signal cin:std_logic;beginprocess(clk100hz)beginif(clk100hz'event and clk100hz='1')thenif qan="1001"then qan<="0000";cin<='1';else qan<=qan+1;cin<='0';end if;end if;end process;process(clk100hz,cin)beginif(clk100hz'event and clk100hz='1')thenif cin='1' thenif qbn="1001" then qbn<="0000";else qbn<=qbn+1;end if ;end if ;end if ;end process;process(qan,qbn)beginif (qan="1001"and qbn="1001")then clk1hz<='1'; else clk1hz<='0';end if;end process;end bhv;——2hz分频器library ieee;use ieee.std_logic_1164.all;entity fen_pin2 isport (clk100hz:in std_logic;clk2hz:out std_logic);end fen_pin2;architecture bhv of fen_pin2 isbeginprocess(clk100hz)variable cnt:integer range 0 to 24;variable tmp:std_logic;beginif(clk100hz'event and clk100hz='1')thenif cnt=24 thencnt:=0;tmp:=not tmp;elsecnt:=cnt+1;end if;end if;clk2hz<=tmp;end process;end bhv;——主干道控制library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity contralz isport(clk:in std_logic;ra,ga,ya:out std_logic;timeah,timeal:out std_logic_vector(3 downto 0)); end contralz;architecture bhv of contralz istype rg is(green,red,yellow2);beginprocess(clk)variable a:std_logic;variable th,tl:std_logic_vector(3 downto 0);variable state:rg;beginif clk'event and clk='1'thencase state iswhen green=>if a='0'thenth:="0101";tl:="1001";a:='1';ga<='1';ra<='0';ya<='0';elseif not(th="0000"and tl="0001")thenif tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;elseth:="0000";tl:="0000";a:='0';state:=red;end if;end if;when red=>if a='0'thenth:="0001";tl:="1001";a:='1';ra<='1';ya<='0';ga<='0';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';ra<='0';ga<='0';state:=yellow2;end if;end if;when yellow2=>if a='0'thenth:="0000";tl:="1001";a:='1';ya<='1';ga<='0';ra<='0';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;tl:=tl-1;end if;elseth:="0000";tl:="0000";ga<='0';ra<='0';ya<='0';a:='0';state:=green;end if;end if;end case;end if;timeah<=th;timeal<=tl;end process;end bhv;——支路控制library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity contralx isport(clk:in std_logic;rb,gb,yb,chu:out std_logic;timeah,timeal:out std_logic_vector(3 downto 0)); end contralx;architecture bhv of contralx istype rgy is(red,yellow1,green,yellow2);beginprocess(clk)variable a:std_logic;variable th,tl:std_logic_vector(3 downto 0);variable state:rgy;beginif clk'event and clk='1'thencase state iswhen yellow1=>if a='0'thenth:="0000";tl:="0100";a:='1';yb<='1';gb<='0';chu<='1';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';state:=green;end if;end if;when green=>if a='0'thenth:="0001";tl:="1001";a:='1';gb<='1';rb<='0';yb<='0';chu<='1';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';state:=yellow2;end if;end if;when red=>if a='0'thenth:="0101";tl:="0100";a:='1';yb<='0';chu<='1';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';state:=yellow1;end if;end if;when yellow2=>if a='0'thenth:="0000";tl:="0100";a:='1';yb<='1';gb<='0';rb<='0';chu<='1';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';chu<='0';state:=red;end if;end if;end case;end if;timeah<=th;timeal<=tl;end process;end bhv;——反馈器library ieee;use ieee.std_logic_1164.all;entity smen isport( sm ,re,gr,ye:in std_logic;jinji:out std_logic);end smen;architecture se of smen isbeginprocess isbeginif(sm='1' and re='0' and gr='0' and ye='0') then jinji<='1'; elsejinji<='0';end if;end process;end se;——消抖电路library ieee;use ieee.std_logic_1164.all;entity xiaodou isport(jinji,clk1hz:in std_logic;b:out std_logic);end xiaodou;architecture bhv of xiaodou issignal temp1:std_logic;beginprocess(clk1hz,jinji)variable temp2:std_logic;beginif(clk1hz'event and clk1hz='0')thentemp1<=jinji;temp2:=not temp1;end if;b<=temp1 and temp2 and clk1hz;end process;end bhv;——状态转换library ieee;use ieee.std_logic_1164.all;entity no isport(a:in std_logic;en:out std_logic);end no;architecture no_arc of no isbeginprocess(a)variable tmp:std_logic;beginif(a'event and a='1')thentmp:=not tmp;end if;en<=tmp;end process;end no_arc;——mux4llibrary ieee;use ieee.std_logic_1164.all;entity mux41 isport(sel:in std_logic_vector(2 downto 0);d0,d1,d2,d3:in std_logic_vector(3 downto 0); q:out std_logic_vector(3 downto 0);so:out std_logic_vector(1 downto 0));end mux41;architecture bhv of mux41 isbeginprocess(sel)begincase sel iswhen"100"=>q<=d2;so<="00"; when"101"=>q<=d3;so<="01"; when"000"=>q<=d0;so<="10";when others=>q<=d1;so<="11";end case;end process;end bhv;——译码器library ieee;use ieee.std_logic_1164.all;entity dec7s isport(d:in std_logic_vector(3 downto 0);q0,q1,q2,q3,q4,q5,q6:out std_logic);end dec7s;architecture bhv of dec7s isbeginprocess(d)variable q:std_logic_vector(6 downto 0); begincase d iswhen"0000"=>q:="0111111"; when"0001"=>q:="0000110"; when"0010"=>q:="1011011"; when"0011"=>q:="1001111"; when"0100"=>q:="1100110"; when"0101"=>q:="1101101"; when"0110"=>q:="1111101"; when"0111"=>q:="0100111"; when"1000"=>q:="1111111"; when"1001"=>q:="1101111";when others=>q:="1111001";end case;q0<=q(0);q1<=q(1);q2<=q(2);q3<=q(3);q4<=q(4);q5<=q(5);q6<=q(6);end process;end bhv;下载可编辑.专业.整理. 仿真图如下：Ya,ra,ga 表示主干道黄红绿灯；yb,rb,gb 表示乡村小路黄红绿灯。

EDA交通灯实验报告交通灯是道路上常见的交通设施之一，其功能是对行人和机动车辆进行交通管理，维护道路交通秩序，保障道路交通安全。

而交通信号灯则是交通灯的一种常见形式，通过信号灯的亮灭来指示不同方向的车辆和行人行进或停车。

为了更好地了解交通灯的工作原理和实际应用场景，本次实验通过自制交通灯，进行了一系列的观察和数据收集，从而对交通灯的工作原理和交通信号的规律有了更深入的理解。

首先，我们采用LED灯作为交通信号灯的光源，LED灯具有亮度高、寿命长、能耗低等优势，非常适合用于交通信号灯的制作。

我们选择了红、黄、绿三种颜色的LED灯，分别用于表示停车、准备行进和行进的状态。

通过连接电路，我们可以对不同颜色的LED灯进行控制。

在实验中，我们选择了两个参数进行观察和数据收集，分别是信号灯的亮灭时间和不同信号灯的显示顺序。

首先，我们观察到每个信号灯的亮灭时间是固定的，红灯亮灭时间为30秒，黄灯亮灭时间为5秒，绿灯亮灭时间为40秒。

在实际应用中，交通信号灯的时间设置是根据道路交通流量和道路安全等因素综合考虑的，我们的实验结果也验证了这一设定的合理性。

其次，我们进行了不同信号灯的显示顺序的实验。

选择了三种不同的显示顺序进行观察，分别是红-黄-绿、绿-黄-红和黄-红-绿。

实验结果显示，红-黄-绿的显示顺序是最常见的，也是最符合交通规则的。

因为红灯表示停车，黄灯表示准备行进，绿灯表示行进，这样的显示顺序可以保障车辆和行人按照规则进行。

最后，我们还观察到了交通灯的故障现象，即交通灯不正常工作或者显示混乱。

这种情况在实际应用中是非常危险的，会导致交通事故的发生。

因此，交通灯的维护和保养非常重要，需要定期检查和维修，确保其正常工作。

通过本次实验，我们对交通灯的工作原理和交通信号的规律有了更深入的了解。

交通灯作为一种重要的交通设施，对于道路交通的安全和秩序维护起着重要的作用。

我们应当遵守交通信号，不仅是为了自己的安全，也是为了他人的安全。

一、实验目的1、研究交通灯控制器的工作原理，进行功能设计；2、加深VHDL语言的理解；3、熟练掌握自上而下的分层设计方法；4、熟练掌握EDA软件QUARTUSII的开发流程。

二、实验仪器PC机一台；QUARTUSII 13.0软件；新型设备实验板Altera Blaster下载器三、题目解析1.东西，南北两个方向有红、黄、绿灯指示是否允许通行2. 设置时钟，以倒计时方式显示允许通行的时间3. 绿灯、黄灯、红灯的持续时间分别设置为20秒、10秒和30秒（时间也开自行设置）4. 当东西或南北两路中任一道上出现特殊情况，例如有消防车，警车要去执行任务，交通控制系统可由交警手动控制进入特殊运行状态，即两条道上的所有车辆皆停止通行，红灯全亮，时钟停止计时。

特殊运行状态结束后，管理系统恢复状态继续正常运行四、实验原理五、模块设计以及总电路图1.简要说明由于两个交通灯的倒计时数字的显示是相同的，所以我们这次只使用了两个七段数码管来显示两个交通灯的时间。

我们把60s一个大循环分成了如图所示四个状态s0~s3，且还有一个s4为紧急状态。

当s4启动时，时钟暂停计时，交通灯均亮红灯。

有一个en为紧急状态按钮，rst为复位键，倒计时回到30s，转固态回到s0。

2.分频器模块本次课程使用的实验板默认50MHz晶振。

i_clk为输入信号，用于晶振信号输入；i_rst为复位信号；o_clk为分频信号，输出1Hz；3.LED灯控制模块通过给定的时钟输入判断当前状态下的LED灯点亮情况。

l_clk时钟信号输入l_rst复位l_en为使能端，用于紧急状况4.数码管显示模块通过给定的时钟输入判断当前时间的数字显示c_clk时钟信号输入c_rst复位c_en紧急out_h高位输出用于控制十位out_l地位输出用于控制个位5.数码管将上一部分输出信号进行译码显示6.总电路图根据题意，将各个模块根据原理连接起来，形成如图电路。

六、各个模块代码1.分频器LIBRARY ieee;USE ieee.std_logic_1164.all;USE ieee.std_logic_arith.all;USE ieee.std_logic_unsigned.all;entity FREQUENCY_DIVIDER isgeneric(sys_clk_fre:INTEGER:=50000000;//输入频率div_clk_fre:INTEGER:=1//目标频率);PORT(i_clk : IN STD_LOGIC;i_rst : IN STD_LOGIC;o_clk : OUT STD_LOGIC);END FREQUENCY_DIVIDER;ARCHITECTURE FREQUENCY_DIVIDER_architecture OF FREQUENCY_DIVIDER ISsignal r_div_count:STD_LOGIC_VECTOR(31 downto 0);signal r_div_CLK:STD_LOGIC;BEGINprocess(i_clk,i_rst)beginif(i_rst='1')then //复位r_div_count<=x"00000000";r_div_clk <= '0';elsif(i_clk'event and i_clk='1')thenif(r_div_count=sys_clk_fre/div_clk_fre/2-1)thenr_div_count <= x"00000000";r_div_clk <= NOT r_div_clk;elser_div_count <= r_div_count+1;end if;end if;end process;o_clk <= r_div_clk;END FREQUENCY_DIVIDER_architecture;2.LED控制LIBRARY ieee;USE ieee.std_logic_1164.all;USE ieee.std_logic_arith.all;USE ieee.std_logic_unsigned.all;ENTITY light_control ISPORT(l_clk : IN STD_LOGIC;l_rst : IN STD_LOGIC;l_en : IN STD_LOGIC;red1 : OUT STD_LOGIC;red2 : OUT STD_LOGIC;ye1 : OUT STD_LOGIC;ye2 : OUT STD_LOGIC;green1 : OUT STD_LOGIC;green2: OUT STD_LOGIC);END light_control;ARCHITECTURE light_control_architecture OF light_control IS type state_type is(s0,s1,s2,s3,s4);signal current_state,next_state:state_type;signal counter:std_logic_vector(5 downto 0);BEGINsynch:process(counter)//60s循环beginif l_rst='1'thencounter<="000000";elsif l_clk'event and l_clk='1'thenif l_en='1' thencounter<=counter;elseif counter<59 thencounter<=counter+1;elsecounter<="000000";end if;end if;end if;end process;process(l_rst,l_clk)//状态转换beginif l_rst='1'thencurrent_state<=s0;elsif l_clk'event and l_clk='1'thencurrent_state<=next_state;end if;end process;state_trans:process(current_state)begincase current_state iswhen s0=>if l_en='1' thennext_state<=s4;elseif counter<26 thennext_state<=s0;elsenext_state<=s1;end if;end if;when s1=>if l_en='1' thennext_state<=s4;elseif counter<29 thennext_state<=s1;elsenext_state<=s2;end if;end if;when s2=>if l_en='1' thennext_state<=s4;elseif counter<56 thennext_state<=s2;elsenext_state<=s3;end if;end if;when s3=>if l_en='1' thennext_state<=s4;elseif counter<59 thennext_state<=s3;elsenext_state<=s0;end if;end if;when s4=>if l_en='1' thennext_state<=s4;elseif counter<19 thennext_state<=s0;elsif counter<29 thennext_state<=s1;elsif counter<49 thennext_state<=s2;elsif counter<59 thennext_state<=s3;elsenext_state<=s0;end if;end if;end case;end process;output:process(current_state)//状态输出begincase current_state iswhen s0=>red1<='0';green1<='1';ye1<='0';red2<='1';green2<='0';ye2<='0';when s1=>red1<='0';green1<='0';ye1<='1';red2<='1';green2<='0';ye2<='0';when s2=>red1<='1';green1<='0';ye1<='0';red2<='0';green2<='1';ye2<='0';when s3=>red1<='1';green1<='0';ye1<='0';red2<='0';green2<='0';ye2<='1';when s4=>red1<='1';green1<='0';ye1<='0';red2<='1';green2<='0';ye2<='0';end case;end process;END light_control_architecture;3.计时器LIBRARY ieee;USE ieee.std_logic_1164.all;USE ieee.std_logic_arith.all;USE ieee.std_logic_unsigned.all;ENTITY counter IS-- {{ALTERA_IO_BEGIN}} DO NOT REMOVE THIS LINE!PORT(c_clk : IN STD_LOGIC;c_rst : IN STD_LOGIC;c_en : IN STD_LOGIC;out_h : OUT STD_LOGIC_VECTOR(3 downto 0);out_l : OUT STD_LOGIC_VECTOR(3 downto 0));-- {{ALTERA_IO_END}} DO NOT REMOVE THIS LINE!END counter;-- Architecture BodyARCHITECTURE counter_architecture OF counter ISsignal coul,couh:std_logic_vector(3 downto 0);beginprocess(c_rst,c_clk,c_en)beginif c_rst='1' thencoul<="0000";couh<="0011";//这里是如果启用了复位键，就会从的第一个小循环30s开始倒计时，所以高位是0011也就是3，低位从0开始倒计时，即30→29…elsif c_clk'event and c_clk = '1' thenif c_en='1'thencouh<=couh;coul<=coul;elseif c_rst='0' thenif(coul=1 and couh=0)thencouh<="0011";coul<="0000";elsif coul=0 thencoul<="1001";couh<=couh-1;elsecoul<=coul-1;//这里是每减少10s高位会减1，如20→19高位从2到1，低位置9end if;end if;end if;end if;end process;out_h<=couh;out_l<=coul;END counter_architecture;4译码显示LIBRARY ieee;USE ieee.std_logic_1164.all;USE ieee.std_logic_arith.all;USE ieee.std_logic_unsigned.all;-- Entity DeclarationENTITY digits_h IS-- {{ALTERA_IO_BEGIN}} DO NOT REMOVE THIS LINE!PORT(d_h : IN STD_LOGIC_VECTOR(3 downto 0);a : OUT STD_LOGIC;b : OUT STD_LOGIC;c : OUT STD_LOGIC;d : OUT STD_LOGIC;e : OUT STD_LOGIC;f : OUT STD_LOGIC;g : OUT STD_LOGIC);-- {{ALTERA_IO_END}} DO NOT REMOVE THIS LINE!END digits_h;ARCHITECTURE digits_h_architecture OF digits_h IS signal tmp:std_lOGIC_VECTOR(6 DOWNTO 0);beginprocess (d_h)begincase d_h iswhen"0000"=>tmp<="0000001";when"0001"=>tmp<="1001111";when"0010"=>tmp<="0010010";when"0011"=>tmp<="0000110";when"0100"=>tmp<="1001100";when"0101"=>tmp<="0100100";when"0110"=>tmp<="0100000";when"0111"=>tmp<="0001111";when"1000"=>tmp<="0000000";when"1001"=>tmp<="0000100";when others=>tmp<="1111111";end case;end process;a<=tmp(6);b<=tmp(5);c<=tmp(4);d<=tmp(3);e<=tmp(2);f<=tmp(1);g<=tmp(0);END digits_h_architecture;七、实验验证验证通过！八、心得体会通过本次数字电路与逻辑实验课程的学习以及大作业的完成，我们学习了EDA相关的编程语言基础语法与软件的基本使用，掌握了一定的基础能力，了解电子设计自动化这片领域的重要性以及其发展，实践了从设计到实现的全部过程，培养了对eda设计的兴趣，对本科阶段实操方面的能力很有帮助。

目录1课程设计要求 (3)2 电路功能描述 (3)3 设计方案 (3)4设计原理图 (4)5 VHDL语言 (4)6仿真截图 (6)7心得体会 (11)8参考文献 (11)1. 课程设计要求1.1.红、黄、绿灯分别控制显示；1.2.每一个状态分别分配一个时间显示（两位十进制，倒计时）；1.3.符合实际交通规律。

2.电路功能描述本设计是实现交通灯的控制，模拟实现了红、绿、黄灯指挥交通的功能。

本设计适用东西和南北方向的车流量大致相同的路口，红灯显示时间30S，绿灯显示时间25S，黄灯显示时间5S，同时用数码管指示当前的状态（红、绿、黄灯）的剩余时间。

当有紧急状况发生时，两个方向都禁止通行，并且显示红灯，当紧急状况解除后，重新计时并且指示时间。

3.设计方案根据设计要求，需要控制显示红、黄、绿三个灯的亮灭状态及显示的时间。

这个设计主要由两部分组成，红黄绿灯的显示模块，显示时间模块。

由实际的交通情况可知，东西方向的显示情况是一致的，南北方向的显示情况也是一致，故在设计的时候就只考虑两种状态，将东西方向合成一种，南北方向合成一种。

红黄绿灯的显示模块用两组共6个灯显示，时间显示模块用LED数码管显示。

此外，本交通灯控制器设置的红黄绿显示方式是参照一些城市的显示规律，红灯30S，绿灯25S，黄灯5S，同时用数码管指示当前状（红、绿、黄灯）的剩余时间。

另外还设有一个紧急状态，当特殊情况发生时，两个方向都禁止通行，指示红灯，紧急状态解除后，重新计时并指示时间。

时间采用倒计时的方式显示。

本设计采用VHDL语言编程，描述各个硬件模块实现的功能，使红、黄、绿灯的转换有一个准确的转换顺序和时间间隔，并进行仿真，通过仿真的结果，得出实验的结果。

在正常情况下的一个完整周期内，交通灯控制器系统一共有四种状态，分别是东西红、南北绿，东西红、南北黄，东西绿、南北红，东西黄、南北红。

其运行方式为东西红、南北绿→东西红、南北黄→东西绿、南北红→东西黄、南北绿,东西黄、南北绿结束后再回到东西红、南北绿的状态，整个周期持续60s。

实验五十字路口交通灯控制器设计一．实验目的1.进一步加强经典状态机的设计2.学会设计模可变倒计时计数器二．实验要求一条主干道，一条乡间公路。

组成十字路口，要求优先保证主干道通行。

有MR（主红）、MY（主黄）、MG（主绿）、CR(乡红)、CY（乡黄）、CG（乡绿）六盏交通灯需要控制；交通灯由绿→红有4秒黄灯亮的间隔时间，由红→绿没有间隔时间；系统有MRCY、MRCG、MYCR、MGCR四个状态；乡间公路右侧各埋有一个传感器，当有车辆通过乡间公路时，发出请求信号S=1，其余时间S=0；平时系统停留在MGCR（主干道通行）状态，一旦S信号有效，经MYCR（黄灯状态）转入MRCG（乡间公路通行）状态，但要保证MGCR的状态不得短于一分钟；一旦S信号无效，系统脱离MRCG状态。

随即经MRCY（黄灯状态）进入MGCR 状态，即使S信号一直有效，MRCG状态也不得长于20秒钟。

三．实验设计：1.一条主道，一条乡道，组成十字路口，要求优先保证主道通行。

2.当主道没有车通行，且乡道友车要通行时，并且此时主道通行时间大于1分钟，则主道变黄灯，乡道保持红灯，经过4秒倒计时时间进入主道为红灯乡道为绿灯的状态。

再倒计时20秒钟。

在倒计时过程中，若乡道突然没有车通行，马上进入主道红灯，乡道黄灯状态，倒计时4秒。

3.之后主道变为绿灯，乡道为红灯，这时无论乡道有无车通行都要倒计时60秒，然后若乡道有车通行则主道为黄灯，乡道为红灯，若乡道一直没有车要通行则保持主道通行，若乡道友车通行则按照上面的状态依次进行转换。

按照以上的思路，设计两个底层文件和一个顶层文件：1.模块1是状态改变控制6盏灯的亮与灭。

2.模块2是控制数码管显示倒计时数并且输出作为模块1的输入控制状态改变3．将两个模块连接成顶层文件，即可完成设计。

四．实验步骤1.分别将两个模块的代码输入，两个模块的代码如下：1）控制6盏灯的模块代码LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY jtd ISPORT(clk,RESET,S:IN STD_LOGIC;COUNT:IN STD_LOGIC_VECTOR(7 DOWNTO 0);MG,MY,MR,CG,CY,CR:OUT STD_LOGIC);END jtd;ARCHITECTURE behav OF jtd ISTYPE jtdSTATE IS(mgcr,mycr,mrcg,mrcy);SIGNAL STATE:jtdSTATE;BEGINPROCESS(RESET,STATE,clk, S)BEGINIF RESET='1' THEN STATE<=mgcr;MG<='1';CR<='1';MY<='0';MR<='0';CG<='0';CY<='0';ELSIF clk'EVENT AND clk='1' thenCASE STATE ISWHEN mgcr=>IF COUNT="00000000" AND S='1'THENSTATE<=mycr;MY<='1';CR<='1';MG<='0';MR<='0';CG<='0';CY<='0';ELSESTATE<=mgcr;MG<='1';CR<='1';MY<='0';MR<='0';CG<='0';CY<='0';END IF;WHEN mycr=>IF COUNT="00000000" THENSTATE<=mrcg;MR<='1';CG<='1';MG<='0';MY<='0';CR<='0';CY<='0';ELSESTATE<=mycr;MY<='1';CR<='1';MG<='0';MR<='0';CG<='0';CY<='0';END IF;WHEN mrcg=>IF COUNT="00000000" OR S='0'THENSTATE<=mrcy;MR<='1';CY<='1';MY<='0';MG<='0';CR<='0';CG<='0';ELSESTATE<=mrcg;MR<='1';CG<='1';MG<='0';MY<='0';CR<='0';CY<='0';END IF;WHEN mrcy=>IF COUNT="00000000" THENSTATE<=mgcr;MG<='1';CR<='1';MR<='0';MY<='0';CY<='0';CG<='0';ELSESTATE<=mrcy;MR<='1';CY<='1';MY<='0';MG<='0';CR<='0';CG<='0';END IF;END CASE;END IF;END PROCESS;END behav;2)控制数码管显示倒计时数并且输出：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY JISHU ISPORT(clk,S:IN STD_LOGIC;tim:OUT STD_LOGIC_VECTOR(7 DOWNTO 0));END JISHU;ARCHITECTURE behav OF JISHU ISTYPE RGY IS(mgcr,mycr,mrcg,mrcy);SIGNAL STATE:RGY;BEGINPROCESS(clk)VARIABLE b:STD_LOGIC:='0';VARIABLE a:STD_LOGIC:='0';VARIABLE th,tl:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGIN--IF RESET='1' THEN STATE<=mgcr; th:="0000" ;tl:="0000";a:='0';b:='0';IF clk'EVENT AND clk='1' THENCASE STATE ISWHEN mgcr => IF S='1' AND b='1' THEN STATE<=mycr;a:='0';th:="0000";tl:="0100";b:='0';ELSIF S='0' AND b='1' THEN STATE<=mgcr;a:='1';th:="0000";tl:="0001";ELSEIF a='0' THENth:="0110";tl:="0000";a:='1';elseIF NOT(th="0000" AND tl="0010") thenIF tl="0000" thentl:="1001";th:=th-1;else tl:=tl-1;END IF;ELSEth:="0000";tl:="0001";a:='0';b:='1';END IF;END IF;END IF;WHEN mycr => IF a='0' THENth:="0000";tl:="0100";a:='1';elseIF NOT(th="0000" AND tl="0010") thentl:=tl-1;ELSEth:="0000";tl:="0001";a:='0';STATE<=mrcg;END IF;END IF;WHEN mrcg =>IF S='1' THENIF a='0' THENth:="0010";tl:="0000";a:='1';elseIF NOT(th="0000" AND tl="0010") thenIF tl="0000" thentl:="1001";th:=th-1;else tl:=tl-1;END IF;ELSEth:="0000";tl:="0001";a:='0';STATE<=mrcy;END IF;END IF;ELSE a:='0';STATE<=mrcy;th:="0000";tl:="0100"; END IF;WHEN mrcy =>IF a='0' THENth:="0000";tl:="0100";a:='1';elseIF NOT(th="0000" AND tl="0010") thentl:=tl-1;ELSEth:="0000";tl:="0001";a:='0';STATE<=mgcr;END IF;END IF;END CASE;tim <= th & tl;END IF;end process;END behav;2.对各模块进行仿真：6盏灯颜色变化控制：倒计时60计数：倒计时20计数：3.顶层文件设计：顶层文件原理图如下：主道绿灯乡道红灯模60倒计时：主道红灯乡道黄灯模4倒计时：4.引脚锁定：时钟信号CLK接CLK3，78号引脚，选择2HZ脉冲。

目录1 绪论 (1)2 方案论证 (1)2.1程序设计的任务要求 (1)2.2方案选择 (2)3 单元模块 (5)3.1程序中使用的信号介绍： (5)3.2子模块功能介绍： (6)4 整体电路 (13)5 仿真及实物图 (13)5.2 实物图 (14)6心得 (17)参考文献 (18)附录 (18)源程序 (18)1.绪论EDA课程教会了我们如何运用电脑辅助我们进行数字电路的设计。

还教会了我们用于对FPGA进行编程的VHDL语言。

我十分喜欢FPGA的编程，也觉得这次课程设计是一次实践的好机会。

由于在之前我已经写过一些FPGA的程序，所以在拿到这个题目时我的思路还是比较清晰的。

2.方案论证2.1程序设计的任务要求2.1.1初始条件：设计一个交通灯控制器，有一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、黄、绿三色箭头信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。

2.1.2要求完成的主要任务:2.1.2.1主干道和支干道构成的十字路口上有车辆交替运行，主干道每次直行通行时间为30s，左转通行时间为25s，支干道每次直行通行时间为20s，左转通行时间为15s。

2.1.2.2每次绿灯变红灯时，黄灯先亮5s，才能变换运行车道。

上述时间设置可修改。

2.1.2.3十字路口有数码管显示灯亮时间，要求灯亮时间以秒为单位进行减计数。

2.2方案选择2.2.1方案一只使用一个计时器完成所有计时工作，通过计数到不同的数值时发出不同的脉冲信号告诉系统相应的计时值已到。

该方案的优势在于占用资源少，只用使用一个计时器就可完成5种不同的计时。

但不管是在哪一个状态都会调用该计时器，一旦该计时器出错，整个系统都会受影响，不利于系统的维护和模块化编程的思想。

2.2.2方案二使用5个计时器进行计时。

在某个状态时，系统会调用相应的计时器开始计时，并且只检测相应计时器的计时完成脉冲信号。

该方案的缺点在于占用FPGA 资源多，但由于FPGA上资源足够，这个缺陷不影响系统工作。

交通灯控制器课程设计该交通信号控制器控制十字路甲、乙两条道路的红、黄和绿三色灯，指挥车辆和行人安全通行。

功能要求如下：1.只有在小路上发现汽车时，高速公路上的交通灯才可能变成红灯。

2.当汽车行驶在小路上时，小路的交通灯保持为绿灯，但不能超过给定的时间。

（20s）3.高速公路灯转为绿色后，即使小路上有汽车出现，而高速公路上并无汽车，也将在给定的时间内保持绿灯。

（60s）。

设计如下：——1hz分频器library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity fen_pin1 isport(clk100hz:in std_logic;clk1hz:out std_logic);end fen_pin1;architecture bhv of fen_pin1 issignal qan:std_logic_vector(3 downto 0);signal qbn:std_logic_vector(3 downto 0);signal cin:std_logic;beginprocess(clk100hz)beginif(clk100hz'event and clk100hz='1')thenif qan="1001"then qan<="0000";cin<='1';else qan<=qan+1;cin<='0';end if;end if;end process;process(clk100hz,cin)beginif(clk100hz'event and clk100hz='1')thenif cin='1' thenif qbn="1001" then qbn<="0000";else qbn<=qbn+1;end if ;end if ;end if ;end process;process(qan,qbn)beginif (qan="1001"and qbn="1001")then clk1hz<='1'; else clk1hz<='0';end if;end process;end bhv;——2hz分频器library ieee;use ieee.std_logic_1164.all;entity fen_pin2 isport (clk100hz:in std_logic;clk2hz:out std_logic);end fen_pin2;architecture bhv of fen_pin2 isbeginprocess(clk100hz)variable cnt:integer range 0 to 24;variable tmp:std_logic;beginif(clk100hz'event and clk100hz='1')thenif cnt=24 thencnt:=0;tmp:=not tmp;elsecnt:=cnt+1;end if;end if;clk2hz<=tmp;end process;end bhv;——主干道控制library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity contralz isport(clk:in std_logic;ra,ga,ya:out std_logic;timeah,timeal:out std_logic_vector(3 downto 0)); end contralz;architecture bhv of contralz istype rg is(green,red,yellow2);beginprocess(clk)variable a:std_logic;variable th,tl:std_logic_vector(3 downto 0);variable state:rg;beginif clk'event and clk='1'thencase state iswhen green=>if a='0'thenth:="0101";tl:="1001";a:='1';ga<='1';ra<='0';ya<='0';elseif not(th="0000"and tl="0001")thenif tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;elseth:="0000";tl:="0000";a:='0';state:=red;end if;end if;when red=>if a='0'thenth:="0001";tl:="1001";a:='1';ra<='1';ya<='0';ga<='0';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';ra<='0';ga<='0';state:=yellow2;end if;end if;when yellow2=>if a='0'thenth:="0000";tl:="1001";a:='1';ya<='1';ga<='0';ra<='0';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;tl:=tl-1;end if;elseth:="0000";tl:="0000";ga<='0';ra<='0';ya<='0';a:='0';state:=green;end if;end if;end case;end if;timeah<=th;timeal<=tl;end process;end bhv;——支路控制library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity contralx isport(clk:in std_logic;rb,gb,yb,chu:out std_logic;timeah,timeal:out std_logic_vector(3 downto 0)); end contralx;architecture bhv of contralx istype rgy is(red,yellow1,green,yellow2);beginprocess(clk)variable a:std_logic;variable th,tl:std_logic_vector(3 downto 0);variable state:rgy;beginif clk'event and clk='1'thencase state iswhen yellow1=>if a='0'thenth:="0000";tl:="0100";a:='1';yb<='1';gb<='0';chu<='1';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';state:=green;end if;end if;when green=>if a='0'thenth:="0001";tl:="1001";a:='1';gb<='1';rb<='0';yb<='0';chu<='1';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';state:=yellow2;end if;end if;when red=>if a='0'thenth:="0101";tl:="0100";a:='1';yb<='0';chu<='1';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';state:=yellow1;end if;end if;when yellow2=>if a='0'thenth:="0000";tl:="0100";a:='1';yb<='1';gb<='0';rb<='0';chu<='1';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';chu<='0';state:=red;end if;end if;end case;end if;timeah<=th;timeal<=tl;end process;end bhv;——反馈器library ieee;use ieee.std_logic_1164.all;entity smen isport( sm ,re,gr,ye:in std_logic;jinji:out std_logic);end smen;architecture se of smen isbeginprocess isbeginif(sm='1' and re='0' and gr='0' and ye='0') then jinji<='1'; elsejinji<='0';end if;end process;end se;——消抖电路library ieee;use ieee.std_logic_1164.all;entity xiaodou isport(jinji,clk1hz:in std_logic;b:out std_logic);end xiaodou;architecture bhv of xiaodou issignal temp1:std_logic;beginprocess(clk1hz,jinji)variable temp2:std_logic;beginif(clk1hz'event and clk1hz='0')thentemp1<=jinji;temp2:=not temp1;end if;b<=temp1 and temp2 and clk1hz;end process;end bhv;——状态转换library ieee;use ieee.std_logic_1164.all;entity no isport(a:in std_logic;en:out std_logic);end no;architecture no_arc of no isbeginprocess(a)variable tmp:std_logic;beginif(a'event and a='1')thentmp:=not tmp;end if;en<=tmp;end process;end no_arc;——mux4llibrary ieee;use ieee.std_logic_1164.all;entity mux41 isport(sel:in std_logic_vector(2 downto 0);d0,d1,d2,d3:in std_logic_vector(3 downto 0); q:out std_logic_vector(3 downto 0);so:out std_logic_vector(1 downto 0));end mux41;architecture bhv of mux41 isbeginprocess(sel)begincase sel iswhen"100"=>q<=d2;so<="00"; when"101"=>q<=d3;so<="01"; when"000"=>q<=d0;so<="10";when others=>q<=d1;so<="11";end case;end process;end bhv;——译码器library ieee;use ieee.std_logic_1164.all;entity dec7s isport(d:in std_logic_vector(3 downto 0);q0,q1,q2,q3,q4,q5,q6:out std_logic);end dec7s;architecture bhv of dec7s isbeginprocess(d)variable q:std_logic_vector(6 downto 0); begincase d iswhen"0000"=>q:="0111111"; when"0001"=>q:="0000110"; when"0010"=>q:="1011011"; when"0011"=>q:="1001111"; when"0100"=>q:="1100110"; when"0101"=>q:="1101101"; when"0110"=>q:="1111101"; when"0111"=>q:="0100111"; when"1000"=>q:="1111111"; when"1001"=>q:="1101111";when others=>q:="1111001";end case;q0<=q(0);q1<=q(1);q2<=q(2);q3<=q(3);q4<=q(4);q5<=q(5);q6<=q(6);end process;end bhv;下载可编辑.专业.整理. 仿真图如下：Ya,ra,ga 表示主干道黄红绿灯；yb,rb,gb 表示乡村小路黄红绿灯。
