专利名称：一种布水器
专利类型：发明专利
发明人：胡徐州
申请号：CN201710276913.X 申请日：20170425
公开号：CN106986395A
公开日：
20170728
专利内容由知识产权出版社提供
摘要：本发明涉及一种布水器，由布水管和叶轮组成，布水管由上盖和下盖组成，上盖的中心部分开有盲孔，盲孔孔口处相对的孔壁上开有两个弧形缺口，环绕盲孔设有涡形凹槽，涡形凹槽与入水口连通，涡形凹槽上设有弧形分流板，下盖与上盖基本为镜像对称结构，不同之处在于下盖盲孔的孔底开有出水口Ⅲ，叶轮包括一中心轮毂，轮毂沿径向延伸出两组推动叶片和切割叶片，推动叶片为扇形结构，推动叶片与布水管相对的面为倾斜的曲面，切割叶片为扇形结构，切割叶片远离轮毂的一端沿推动叶片厚度减小的方向延伸，切割叶片与布水管相对的面上开有铲状凹槽。

本发明的布水器不容易堵塞，能够实现污水的立体喷洒，有效解决了污水的布水问题。

申请人：上海鼎欣环保工程有限公司
地址：200100 上海市松江区荣乐东路2369弄1号1312室
国籍：CN
代理机构：上海统摄知识产权代理事务所(普通合伙)
代理人：阎晓辉
更多信息请下载全文后查看。

专利名称：一种布水器
专利类型：实用新型专利
发明人：王光荣,刘银燕,严传洪,李滨申请号：CN201921433754.0
申请日：20190830
公开号：CN210710808U
公开日：
20200609
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种布水器，属于布水器技术领域，一种布水器包括内管、外管、堵头、螺栓、以及至少一个密封圈，外管套设在内管上，外管和内管滑动配合，内管的外壁开设有至少一个环形密封槽，密封圈设置在环形密封槽内，密封圈设置在内管的出水端处，且密封圈位于外管的内部，堵头设置在外管的内部，堵头位于外管的出水端处，堵头的中部开设有螺纹孔，螺栓插进螺纹孔内，螺栓与螺栓螺纹配合，外管的侧壁开设有若干布水孔，布水孔位于外管的出水端处，且布水孔位于堵头和内管之间。

本实用新型的布水器，通过内管和外管的结合可从不同高度布水，并且可以改变布水范围。

申请人：杭州沁霖生态科技有限公司
地址：310000 浙江省杭州市江干区尊宝大厦银尊2912室
国籍：CN
代理机构：厦门律嘉知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

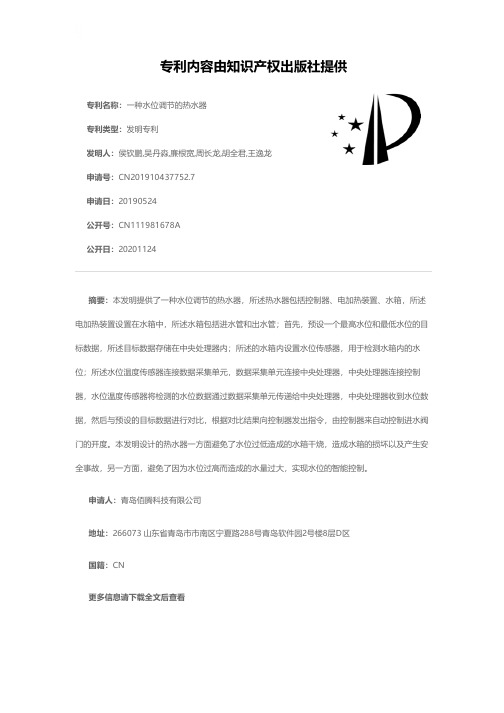

专利名称：一种水位调节的热水器
专利类型：发明专利
发明人：侯钦鹏,吴丹淼,廉根宽,周长龙,胡全君,王逸龙申请号：CN201910437752.7
申请日：20190524
公开号：CN111981678A
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本发明提供了一种水位调节的热水器，所述热水器包括控制器、电加热装置、水箱，所述电加热装置设置在水箱中，所述水箱包括进水管和出水管；首先，预设一个最高水位和最低水位的目标数据，所述目标数据存储在中央处理器内；所述的水箱内设置水位传感器，用于检测水箱内的水位；所述水位温度传感器连接数据采集单元，数据采集单元连接中央处理器，中央处理器连接控制器，水位温度传感器将检测的水位数据通过数据采集单元传递给中央处理器，中央处理器收到水位数据，然后与预设的目标数据进行对比，根据对比结果向控制器发出指令，由控制器来自动控制进水阀门的开度。

本发明设计的热水器一方面避免了水位过低造成的水箱干烧，造成水箱的损坏以及产生安全事故，另一方面，避免了因为水位过高而造成的水量过大，实现水位的智能控制。

申请人：青岛佰腾科技有限公司
地址：266073 山东省青岛市市南区宁夏路288号青岛软件园2号楼8层D区
国籍：CN
更多信息请下载全文后查看。

专利名称：布水器
专利类型：发明专利
发明人：雒文伯,梁卫龙,张亚宽,段朋飞,苏彬诚,沈浩,罗星振申请号：CN201811641607.2
申请日：20181229
公开号：CN109539524A
公开日：
20190329
专利内容由知识产权出版社提供
摘要：本发明公开了一种布水器，包括布水管，所述布水管的一端连接主水管，所述布水管的另一端设有布水弯头，所述布水弯头底部设有呈喇叭状的渐阔帽，在所述布水弯头下方的设定距离处固定有散流挡板。

本发明提供的布水器，有效提升布水均匀性，保证布水效果。

申请人：深圳市海吉源科技有限公司
地址：518000 广东省深圳市龙华区民治街道梅龙路与民旺路相交处民治商贸广场(七星商业广场)B座2001-2003
国籍：CN
代理机构：深圳茂达智联知识产权代理事务所(普通合伙)
代理人：夏龙
更多信息请下载全文后查看。

专利名称：方便更换的方形布水器专利类型：发明专利
发明人：王雷
申请号：CN201310508145.8申请日：20131025
公开号：CN104556261A
公开日：
20150429
专利内容由知识产权出版社提供
摘要：本发明公开了一种方便更换的方形布水器，包括环形主管路、出水管、进水变径短接管、喷嘴、过滤层、排污口、底座、压力罐体、固定支架等，其中进水变径短接管位于压力罐体上部并连接环形主管路，环形主管路下方有多个喷嘴，环形主管路是由固定支架固定在压力罐体顶部，出水管和排污口位于压力罐体底部，压力罐体中间有过滤层，压力罐体底部与底座连接，环形主管路和压力罐体是方形结构，出水管和排污口是相对应设置，其中排污口比出水管高，压力罐体有三层过滤层，其中两层在压力罐体中间高于排污口。

本发明具有布水均匀充分、结构简单合理、经济实惠、操作便捷、高效环保、方便替换顾虑层材料，安全可靠等特点。

申请人：哈尔滨宏万智科技开发有限公司
地址：150001 黑龙江省哈尔滨市南岗区贵新街170号10楼1036室
国籍：CN
更多信息请下载全文后查看。

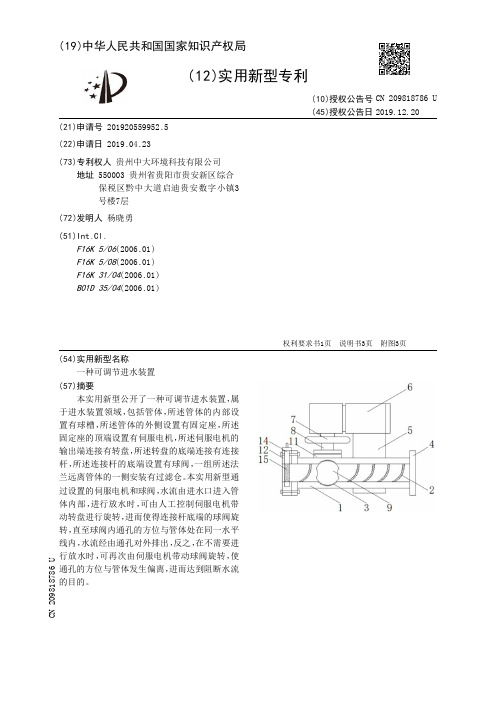

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920559952.5(22)申请日 2019.04.23(73)专利权人 贵州中大环境科技有限公司地址 550003 贵州省贵阳市贵安新区综合保税区黔中大道启迪贵安数字小镇3号楼7层(72)发明人 杨晓勇　(51)Int.Cl.F16K 5/06(2006.01)F16K 5/08(2006.01)F16K 31/04(2006.01)B01D 35/04(2006.01)(54)实用新型名称一种可调节进水装置(57)摘要本实用新型公开了一种可调节进水装置，属于进水装置领域，包括管体，所述管体的内部设置有球槽，所述管体的外侧设置有固定座，所述固定座的顶端设置有伺服电机，所述伺服电机的输出端连接有转盘，所述转盘的底端连接有连接杆，所述连接杆的底端设置有球阀，一组所述法兰远离管体的一侧安装有过滤仓。

本实用新型通过设置的伺服电机和球阀，水流由进水口进入管体内部，进行放水时，可由人工控制伺服电机带动转盘进行旋转，进而使得连接杆底端的球阀旋转，直至球阀内通孔的方位与管体处在同一水平线内，水流经由通孔对外排出，反之，在不需要进行放水时，可再次由伺服电机带动球阀旋转，使通孔的方位与管体发生偏离，进而达到阻断水流的目的。

权利要求书1页 说明书3页 附图3页CN 209818786 U 2019.12.20C N 209818786U权　利　要　求　书1/1页CN 209818786 U1.一种可调节进水装置，包括管体(1)，其特征在于：所述管体(1)的内部设置有球槽(3)，所述管体(1)的两侧设置有法兰(4)，所述管体(1)的外侧设置有固定座(5)，所述固定座(5)的顶端设置有伺服电机(6)，所述伺服电机(6)的输出端连接有转盘(7)，所述转盘(7)的底端连接有连接杆(8)，所述连接杆(8)的底端设置有球阀(9)，且球阀(9)位于球槽(3)内，所述球阀(9)的内部设置有通孔(10)，所述连接杆(8)的外侧设置有连接座(11)，一组所述法兰(4)远离管体(1)的一侧安装有过滤仓(12)，所述过滤仓(12)的内部设置有放置槽(13)，所述放置槽(13)的内部设置有过滤板(14)，所述过滤板(14)的内部设置有过滤网(15)。

专利名称：一种布水器
专利类型：发明专利
发明人：王志勇,富敏华,沈金波申请号：CN201811482854.2申请日：20181205
公开号：CN109292854A
公开日：
20190201
专利内容由知识产权出版社提供
摘要：本发明公开了一种布水器，包括进水管、分水室和布水管，进水管连接于分水室上部边壁，布水管连接于分水室下部边壁上，布水管上开设布水孔。

所述分水室顶端设置相通的竖管，支撑杆置于竖管顶端，支撑杆连接在套筒上，调节杆穿过套筒，调节杆上端设置有手柄，调节杆上设有卡扣及相应的卡扣孔，调节杆的末端设有双球液位阀，双球液位阀与继电器相连接，继电器连接有电源和水泵，布水管内设置有冲洗管，冲洗管上设置有冲洗孔，冲洗孔开孔出水方向与布水管布水孔的相同，冲洗管连接到水泵出水口。

本发明能在布水孔被水中杂质堵塞时，自行清理杂质，使布水器布水效果达到最佳状态，实施方便且稳定。

申请人：台州学院
地址：318000 浙江省台州市椒江区市府大道1139号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种可调控布水器
专利类型：实用新型专利
发明人：于容朴,廖强,夏奡,姚杰宇申请号：CN202122315569.5申请日：20210924
公开号：CN216191346U
公开日：
20220405
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调控布水器，包括高位分水槽、与所述高位分水槽连接的驱动机构、布水组件、一个以上的进水管和布水管；各布水管连通所述布水组件与至少一个污水池体；所述高位分水槽下部设置有一个以上的分水管；所述布水组件呈圆环结构且依照预设比例分配成两个以上的布水格，各布水格底部连通对应的布水管，且至少一个布水格的液面水平高度大于各污水池体的液面水平高度；所述驱动机构驱动所述高位分水槽沿预设轴线旋转，以使通过各进水管流入高位分水槽中的水从各分水管流入各布水格中。

本实用新型旨在实现对各污水池体布水的灵活调控。

申请人：北京华夏大禹科技有限公司
地址：100054 北京市海淀区东北旺乡东北旺村南28号院6号平房6-21号
国籍：CN
代理机构：长沙楚为知识产权代理事务所(普通合伙)
代理人：李大为
更多信息请下载全文后查看。
