即可靠度为90%（失效概率为10%）时轴承的寿命。
疲劳点蚀的形成
塑性变形实例
内、外圈破裂实例
计算准则
1）一般，在正常安装和维护下，转速较高的轴承主要 失效形式是疲劳点蚀，需进行寿命计算。
2）高速轴承除要进行寿命计算外，还需使其转速不得 超过极限转速。
3）对于缓慢摆动或低速回转的轴承，一般是塑性变形 失效，需进行静强度计算。
二、滚动轴承寿命计算
内径代号
基本代号举例
2）前置代号
3）后置代号
三、滚动轴承主要类型及特性
第十四章 滚动轴承
第三节 滚动轴承类型选择
滚动轴承的选择内容
滚动轴承的选择包括两个方面：类型的选择和型号 大小的选择。
类型的选择是指从具体使用条件出发，结合轴承本身的特 点，经过分析比较，选出比较合适的类型和型号。
滚动轴承的选择原则
类型代号 尺寸系列代号 内径代号
3
22
09
3
03
10
类型代号
尺寸系列代号
3
03
10
直
径
系
列
变
化
宽度系列变化
向心轴承尺寸系列图表
宽度系列代号
80123456
7 -- -- 17 -- 37 -- -- --
8 -- 08 18 28 38 48 58 68
直 径
9
-- 09 19 29 39 49 59 69
内圈(Inner Ring)
滚动体(Roller)
保持架(Cage, Separator Or Retainer)
二、材料
滚动轴承的内外圈应具有较高的硬度和接触疲劳强度， 良好的耐磨性和冲击韧性，一般用含铬的合金钢制造，比 如Cr15，GCr15SiMn等。
保持架可用低碳钢冲压制成。
三、公称接触角a
机械设计
第十四章 滚动轴承 Rolling-contact Bearings
第十四章 滚动轴承
第一节 概述
滚动轴承在海上钻井平台上的应用
滚动轴承在火车车轮轴中的应用
滚动轴承在减速器中的应用

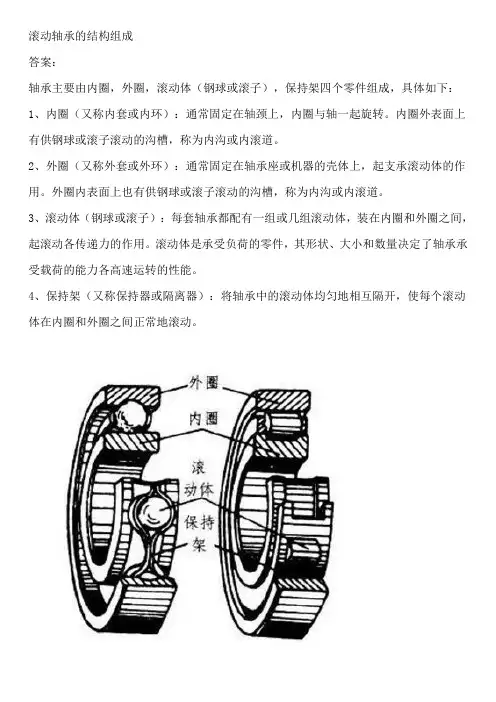

一、组成
Deep-groove Precision Ball Bearing
Photograph of a deep-groove precision ball bearing with metal two-piece cage and dual seals to illustrate rolling-bearing terminology.
4）当要求支承有较大刚度时，宜用滚子轴承； 5）支点跨距大，轴的弯曲变形较大时，可选用调心轴承； 6）从价格上考虑，一般来说，球轴承比滚子轴承便宜。
第十四章 滚动轴承
第四节 滚动轴承的尺寸选择计算
滚动轴承的受力特点
一、滚动轴承的失效形式
1） 疲劳点蚀 比如，径向轴承承受径向载荷时，滚动体与套圈 间将产生变化的接触应力。 交变载荷引起疲劳点蚀。 2） 塑性变形 3） 磨损
1）转速较高，载荷不大，旋转精度又有较高要求时，宜用 点接触的单列向心球轴承或向心角接触球轴承。滚子轴承多 用于转速不太高、载荷较大的场合。
2）有冲击载荷时，宜用滚子轴承。 3）径向和轴向载荷都较大，转速又高，宜用向心角接触球 轴承；转速不太高，则可用圆锥滚子轴承；当轴向载荷比径 向载荷大得多时，且转速不太高，一个支点上可用两种不同 类型的轴承组合，例如推力轴承和向心球轴承组合，以分别 承受轴向载荷和径向载荷。
注意：公称接触角越大，滚动轴承承受轴向载荷的能
力越大。
第十四章 滚动轴承
第二节 滚动轴承的分类和代号
一、滚动轴承的分类
1）按轴承所能承受的载荷方向或公称接触角a的不同分：
向心轴承：主要用来承受径向载荷，0ºa 45º。 径向接触轴承： a=0º； 向心角接触轴承： 0º<a 45º。
推力轴承：主要用来承受轴向载荷，45º<a 90º。 推力角接触轴承： 45º<a<90º， 轴向接触轴承： a=90º。
2）按滚动体形状分：球轴承和滚子轴承。 3）按轴承工作时能否调心分：刚性轴承和调心轴承。 4）综合分类：表14-1。
向心轴承
推力轴承
球轴承
滚子轴承
二、滚动轴承的代号
国标GB/T272—93规定滚动轴承代号由三部分组成：
前置代号 基本代号 后置代号
1）是轴承代号的 基础。包括：
一些基本概念：
滚动轴承的寿命 滚动轴承的基本额定寿命 滚动轴承的基本额定动载荷
1）滚动轴承的寿命与基本额定寿命
滚动轴承的寿命：
轴承中任一元件出现疲劳点蚀前所经历的总转数，或在一 定转速下的总工作小时数。
轴承寿命相当离散，应与一定的可靠度相联系。
滚动轴承的基本额定寿命：
一批型号相同的轴承在相同条件下运转，有10％的轴承产 生疲劳点蚀前的总转数或在一定转速下的总工作小时数。
DEEP SHOULDER
Photograph of a precision ball bearing of the type generally used in machine-tool applications to illustrate terminology.
外圈(Outer Ring)
APPLY THRUST AGAINST THIS SHOULDER
DEEP SHOULDER IS STAMPED SIDE OF BEARING (BEARING BACK)
BALL CAGE BALLS INNER RING
INNER RACEWAY
COUNTERBORED LOW SHOULDER BEARING FACE
SEAL
CORNER RADIUS
SEPARATOR OR RETAINER
Precision Ball Bearing
ABEC TOLERANCE GRADE
BEARING NUMBER
OUTER RING OUTER RACEWAY
BURNISHED DOT SHOWS HIGH POINT OF ECCENTRICITY
系 0 -- 00 10 20 30 40 50 60
列 1 -- 01 11 21 31 41 51 61
代 号
2 82 02 12 22 32 42 52 62
3 83 03 13 23 33 -- -- --
4 -- 04 -- 24 -- -- -- --
5 -- -- -- -- -- -- -- --
