机械原理试卷(手动组卷)19

机械原理考试试卷机械原理是机械工程领域的基础课程，涵盖了机械运动、力和能量的转换等基本原理。

以下是一份机械原理考试试卷的示例内容：一、选择题（每题2分，共20分）1. 机械运动的基本形式包括：A. 平移运动B. 旋转运动C. 平面运动D. 所有以上选项2. 以下哪个不是机械原理中常见的运动副？A. 铰链副B. 滑动副C. 旋转副D. 滚动副3. 机械系统的能量转换不包括：A. 动能转换为势能B. 势能转换为动能C. 机械能转换为热能D. 热能转换为电能...二、填空题（每空1分，共10分）1. 机械原理中的运动副是指______之间的接触关系。

2. 机械运动的三大基本形式是______、______和______。

3. 根据运动副的自由度，机械系统可以分为______和______。

...三、简答题（每题5分，共20分）1. 简述机械原理中“自由度”的概念及其重要性。

2. 解释什么是“机构”并给出一个常见的机构实例。

3. 描述机械系统设计中“运动学分析”的基本步骤。

...四、计算题（每题10分，共30分）1. 给定一个四杆机构，其中AB为固定连杆，BC为活动连杆，长度分别为L_AB=200mm, L_BC=300mm。

当B点沿直线运动时，求C点的运动轨迹。

2. 假设一个简单的平面四连杆机构，其中连杆长度分别为L1=150mm, L2=250mm, L3=300mm, L4=100mm。

如果已知连杆1和连杆4的相对位置，求连杆2和连杆3的相对位置。

3. 考虑一个由两个铰链副和一个滑动副组成的平面机构。

如果已知铰链副的固定点和滑动副的轨迹，如何确定该机构的运动范围？...五、论述题（共20分）1. 论述机械原理在现代机械设计中的应用，并给出至少两个实际应用的例子。

...注意事项：- 请在规定时间内完成试卷。

- 所有答案必须写在答题纸上，写在试卷上的无效。

- 选择题请用2B铅笔涂卡，其他题型用黑色签字笔书写。

题目部分，(卷面共有90题,505.0分,各大题标有题量和总分)一、填空题(11小题,共22.0分)1．(2分)在认为摩擦力达极限值条件下计算出机构效率η后，则从这种效率观点考虑，机器发生自锁的条件是。

2．(2分) 所谓静力分析是指的一种力分析方法，它一般适用于情况。

3．(2分) 所谓动态静力分析是指的一种力分析方法，它一般适用于情况。

4．(2分) 对机构进行力分析的目的是：(1) ；(2) 。

5．(2分) 绕通过质心并垂直于运动平面的轴线作等速转动的平面运动构件，其惯性力P I=，在运动平面中的惯性力偶矩M=。

I6．(2分)在滑动摩擦系数相同条件下，槽面摩擦比平面摩擦大，其原因是。

7．(2分)机械中三角带传动比平型带传动用得更为广泛,从摩擦角度来看,其主要原因是。

8．(2分)设机器中的实际驱动力为P，在同样的工作阻力和不考虑摩擦时的理想驱动力为P，则机器效率的计算式是η= 。

9．(2分) 设机器中的实际生产阻力为Q，在同样的驱动力作用下不考虑摩擦时能克服的理想生产阻力为Q, 则机器效率的计算式是 η= 。

10．(2分) 在 认 为 摩 擦 力 达 极 限 值 条 件 下 计 算 出 机 构 效 率η 后， 则从 这 种 效 率 观 点 考 虑， 机 器 发 生 自 锁 的 条 件 是 。

11．(2分) 设 螺 纹 的 升 角为λ， 接 触 面 的 当 量 摩 擦 系 数 为v f ，则 螺 旋 副自 锁 的 条 件 是 。

二、选择题(30小题,共60.0分)1．(1分).右图所示平面接触移动副，rQ 为法向作用力，滑块在r P 力作用下沿v 方向运动，则固定件给滑块的总反力应是图中 所示的作用线和方向。

2．(2分)具有自锁性的机构是______运动的。

A 、 不能；B 、 可以3．(2分) 在 由 若 干 机 器 并 联 构 成 的 机 组 中， 若 这 些 机 器 中 单 机 效率 相 等 均 为η0， 则 机 组 的 总 效 率η 必 有 如 下 关 系： 。

机械原理试卷(手动组卷)题目部分，(卷面共有90题,505.0分,各大题标有题量和总分)一、填空题(11小题,共22.0分)1．(2分)在认为摩擦力达极限值条件下计算出机构效率η后，则从这种效率观点考虑，机器发生自锁的条件是。

2．(2分) 所谓静力分析是指的一种力分析方法，它一般适用于情况。

3．(2分) 所谓动态静力分析是指的一种力分析方法，它一般适用于情况。

4．(2分) 对机构进行力分析的目的是：(1) ；(2)。

5．(2分) 绕通过质心并垂直于运动平面的轴线作等速转动的平面运动构件，其惯性力P=，在I运动平面中的惯性力偶矩M=。

I6．(2分)在滑动摩擦系数相同条件下，槽面摩擦比平面摩擦大，其原因是。

7．(2分)机械中三角带传动比平型带传动用得更为广泛,从摩擦角度来看,其主要原因是。

8．(2分)设机器中的实际驱动力为P，在同样的工作阻力和不考虑摩擦时的理想驱动力为P，则机器效率的计算式是η= 。

9．(2分) 设机器中的实际生产阻力为Q，在同样的驱动力作用下不考虑摩擦时能克服的理想生产阻力为Q, 则机器效率的计算式是η=。

10．(2分) 在认为摩擦力达极限值条件下计算出机构效率η后，则从这种效率观点考虑，机器发生自锁的条件是。

11．(2分) 设螺纹的升角为λ，接触面的当量摩擦f，则螺旋副自锁的条件系数为v是。

二、选择题(30小题,共60.0分)1．(1分).右图所示平面接触移动副，r Q为法向作用力，滑块在rP 力作用下沿v 方向运动，则固定件给滑块的总反力应是图中 所示的作用线和方向。

2．(2分)具有自锁性的机构是______运动的。

A 、 不能；B 、 可以3．(2分) 在 由 若 干 机 器 并 联 构 成 的机 组 中， 若 这 些 机 器 中 单 机 效 率相 等 均 为η0， 则 机 组 的 总 效 率η 必 有 如 下 关 系： 。

A 、 0;ηη>B 、 0;ηη< C 、 0;ηη= D 、 0nηη= (n 为 单 机 台 数)。

机械原理试题库及答案以下是机械原理的试题及答案：1. 什么是机械原理？机械原理是研究机械运动的基本规律和原理的学科。

2. 什么是机械工作原理？机械工作原理是指机械在工作过程中所采用的运动方式和工作原理。

3. 机械传动有哪些基本方式？机械传动的基本方式包括齿轮传动、带传动和链传动等。

4. 齿轮传动的优点是什么？齿轮传动具有传递比稳定、传递效率高、承载能力大等优点。

5. 什么是连杆机构？连杆机构是由连杆和铰链连接构成的一种机械机构，常用于转换运动。

6. 什么是滑块副？滑块副是由滑动副和固定副组成的一种机械副，常用于直线运动的转换。

7. 转动副有哪些种类？转动副包括转动副、螺旋副、滚动副等。

8. 什么是机械摩擦？机械摩擦是指机械件在相互接触过程中产生的阻力。

9. 什么是机械磨损？机械磨损是指机械件在摩擦过程中表面的物质损失。

10. 如何减少机械摩擦和磨损？可以采取润滑措施、改变工作条件和加工精度等方式减少机械摩擦和磨损。

答案：1. 机械原理是研究机械运动的基本规律和原理的学科。

2. 机械工作原理是指机械在工作过程中所采用的运动方式和工作原理。

3. 机械传动的基本方式包括齿轮传动、带传动和链传动等。

4. 齿轮传动具有传递比稳定、传递效率高、承载能力大等优点。

5. 连杆机构是由连杆和铰链连接构成的一种机械机构，常用于转换运动。

6. 滑块副是由滑动副和固定副组成的一种机械副，常用于直线运动的转换。

7. 转动副包括转动副、螺旋副、滚动副等。

8. 机械摩擦是指机械件在相互接触过程中产生的阻力。

9. 机械磨损是指机械件在摩擦过程中表面的物质损失。

10. 可以采取润滑措施、改变工作条件和加工精度等方式减少机械摩擦和磨损。

机械原理考试试题一、选择题（每题2分，共20分）1. 机械原理中，机构的自由度计算公式是：A. F=3n-2p-φB. F=6n-5p+5C. F=6n-5pD. F=3n-2p2. 以下哪项不是平面四杆机构的基本类型？A. 双曲柄机构B. 曲柄摇杆机构C. 双摇杆机构D. 曲柄滑块机构3. 齿轮传动中，齿轮的传动比是由什么决定的？A. 齿轮的直径B. 齿轮的齿数C. 齿轮的重量D. 齿轮的材料4. 机械系统中，传动链的效率通常受到以下哪种因素的影响？A. 齿轮的磨损B. 轴承的摩擦C. 材料的强度D. 以上都是5. 以下哪种机构可以实现连续旋转运动？A. 曲柄滑块机构B. 曲柄摇杆机构C. 曲柄曲柄机构D. 曲柄连杆机构6. 机械设计中，动平衡的目的是什么？A. 减少运动部件的惯性力B. 提高机械的精度C. 减少机械的重量D. 增加机械的美观性7. 在机械原理中，以下哪个参数不是描述机构运动特性的？A. 速度B. 加速度C. 力D. 硬度8. 机械原理中，平面四杆机构的死点是指：A. 机构运动的起点B. 机构运动的终点C. 机构运动过程中速度为零的点D. 机构运动过程中力为零的点9. 机械原理中，关于凸轮机构的描述，以下哪项是错误的？A. 凸轮机构可以实现从动件的复杂运动规律B. 凸轮机构的从动件可以是滑动的C. 凸轮机构的从动件可以是转动的D. 凸轮机构的从动件运动规律完全由凸轮形状决定10. 机械原理中，关于齿轮传动的描述，以下哪项是正确的？A. 齿轮传动的传动比是恒定的B. 齿轮传动的传动效率是100%C. 齿轮传动的传动比会随着齿轮磨损而改变D. 齿轮传动的传动效率会随着齿轮磨损而提高二、简答题（每题10分，共30分）1. 描述平面四杆机构的基本组成和特点。

2. 解释什么是机构的自由度，并举例说明如何计算。

3. 简述齿轮传动的基本原理及其在机械系统中的作用。

三、计算题（每题25分，共50分）1. 已知一平面四杆机构，其中AB为固定杆，CD为连杆，AD为曲柄，长度为200mm，BC为摇杆，长度为300mm。

机械原理试卷手动组卷 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】题目部分，(卷面共有98题,分,各大题标有题量和总分) 一、填空题(46小题,共分)1．(5分)渐开线直齿圆柱齿轮传动的主要优点为和。

2．(2分)渐开线齿廓上K点的压力角应是所夹的锐角，齿廓上各点的压力角都不相等，在基圆上的压力角等于。

3．(2分)满足正确啮合条件的一对渐开线直齿圆柱齿轮，当其传动比不等于1时，它们的齿形是的。

4．(2分)一对渐开线直齿圆柱齿轮无齿侧间隙的条件是。

5．(2分)渐开线直齿圆柱齿轮的正确啮合条件是。

6．(2分)为了使一对渐开线直齿圆柱齿轮能连续定传动比工作，应使实际啮合线段大于或等于。

7．(2分)一对渐开线直齿圆柱齿轮啮合传动时，两轮的圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的圆半径之和。

8．(2分)当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相等时，这对齿轮的中心距为。

9．(2分)一对减开线直齿圆柱齿轮传动,其啮合角的数值与圆上的压力角总是相等。

10．(2分)按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与重合，啮合角在数值上等于上的压力角。

11．(2分)相啮合的一对直齿圆柱齿轮的渐开线齿廓，其接触点的轨迹是一条线。

12．(2分)齿轮分度圆是指_______________________________的圆；节圆是指______________________的圆。

13．(2分)渐开线上任意点的法线必定与基圆 ，直线齿廓的基圆半径为 。

14．(2分)渐开线齿轮的可分性是指渐开线齿轮中心距安装略有误差时，______________________________________。

15．(2分)共轭齿廓是指一对 的齿廓。

16．(2分)标准齿轮除模数和压力角为标准值外，还应当满足的条件是 。

17．(5分)决定渐开线标准直齿圆柱齿轮尺寸的参数有 ；写出用参数表示的齿轮尺寸公式：r= ；b r = ；a r = ；f r = 。

机械原理试题及答案(试卷和答案)机械原理试题及答案(试卷+答案)。

仅用于测试和学习交流。

请在下载后24小时内删除数组XXXX年机械原理自测题(一)1。

正确或错误的问题(正确填写？t？，填错了吗？f？(XXXX《机械原理》试题及答案1，选择题(共18分，每题2分)1，_ _ _ _ _ _ b _是构成机械的最小单位，也是制造机械时的最小单位A.机器b .零件c .部件d .机构2，曲柄摇杆机构的死点出现在_ _ c _ _A.驱动杆与摇杆b共线。

驱动杆与框架c共线。

从动杆与连杆d共线。

从动杆与框架3共线。

偏心轮机构是由铰链四杆机构演变而来的。

A.展开旋转对b。

将不同的组件作为框架c。

将旋转对变成移动对d。

将低对变成高对4。

当渐开线齿轮与齿条啮合时，啮合角为___a .增加b .不要改变c .减少d .不能确定5。

对于α n= 20，h a * n =1，β= 30的斜齿圆柱齿轮，不咬边的最小数量为_ _ _ _ _ b _ _ _A.17b.14c.12d.186，基本周转轮系由_ _ _ _ _ C _ _ _ _ _组成。

a。

行星齿轮和中心齿轮b。

行星齿轮、惰轮和中心齿轮c。

行星齿轮、行星架和中心齿轮d。

行星齿轮、惰轮和行星架7。

机构中的部件由一个或多个部分组成，其中阵列b产生相对运动a。

是，不，不一定是8。

铰链四杆机构有曲柄的必要条件是最短杆和最长杆的长度之和小于或等于另外两个杆的长度之和，充分条件是以ArrayArray A为框架。

a。

b边附近最短的杆或最短的杆。

最长的杆；c .最短杆的对边9._ _ _ _ _上渐开线的压力角和曲率半径最小。

A.根圆b .基圆c .分度圆d .齿顶圆10和两个渐开线齿轮具有相同的齿廓，则_ _ a _ _a。

它们的模数必须等于b，它们必须满足正确的啮合条件c，它们基圆的压力角必须等于11。

当驱动一对渐开线直齿轮时，法向力方向为_ _ _____ C ____ _ 机械原理第11页，共32页。

题目部分，(卷面共有98题,1252.0分,各大题标有题量和总分)一、问答题(14小题,共52.0分)1．(2分) 举 出 在 工 程 实 际 中 驱 动 力 的 一 个 例 子。

2．(2分)举 出 在 工 程 实 际 中 生 产 阻 力 的 一 个 例 子。

3．(5分)以 转 动 副 联 接 的 两 构 件， 当 外 力( 驱 动 力) 分 别 作 用 在 摩 擦 圆 之 内、 之 外， 或 与 该 摩 擦 圆 相 切 时， 两 构 件 将 各 呈 何 种 相 对 运 动 状 态？4．(5分)图 示 轴 颈1在 轴 承 2 中 沿ω 方 向 转 动，Q 为 驱 动 力，ρ 为 摩 擦 圆 半 径。

(1) 试 判 断 图 A 、B 、C 中 哪 个 图 的 总 反 力21R 是 正 确 的？(2) 针 对 正 确 图 形， 说 明 轴 颈 是 匀 速、 加 速、 减 速 运 动 还 是 自 锁？5．(5分)图a 、b 给 出 运 转 着 轴 颈 受 力 的 两 种 情 况，r Q 为 外 力，ρ 为 摩 擦 圆 半 径。

试 画 出 轴 承 对 轴 颈 的 总 反 力rR 21， 并 说 明 在 此 两 种 情 况 下 该 轴 的 运 动 状 态 ( 匀 速、 加 速 或 减 速 转 动)。

6．(5分) 图 示 径 向 轴 承， 细 线 表 示 摩 擦 圆， 初 始 状 态 静 止 不 动。

(1) 在 r Q 力 作 用 下， 两 图 中 轴 颈 的 运 动 状 态 将 是 怎 样 的 ( 静 止、 减速、等速、加速)？(2) 在两图上画出轴承对轴颈的反力rR21。

7．(2分) 若机器的输出功为A r，损耗功为A f，试写出用A r，A f表达的机器输入功A d，并给出机器效率η的公式。

8．(5分) 图示为由A、B、C、D四台机器组成的机械系统，设各单机效率分别为ηA、ηB、ηC、ηD，机器B、D的输出功率分别为N B和N D。

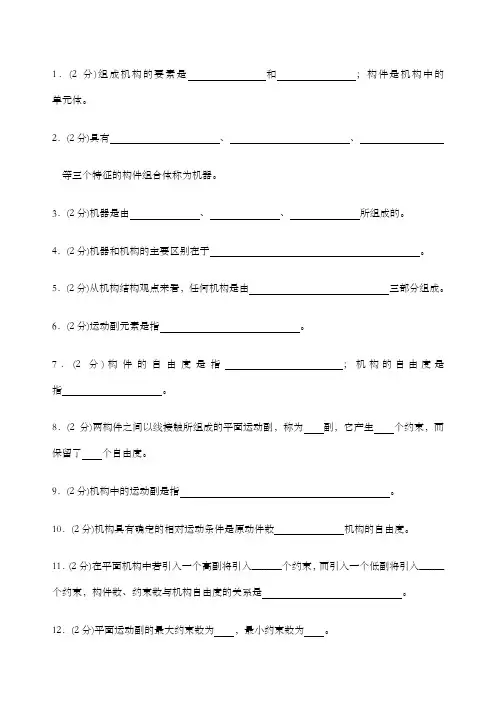

1．(2分)组成机构的要素是和；构件是机构中的单元体。

2．(2分)具有、、等三个特征的构件组合体称为机器。

3．(2分)机器是由、、所组成的。

4．(2分)机器和机构的主要区别在于。

5．(2分)从机构结构观点来看，任何机构是由三部分组成。

6．(2分)运动副元素是指。

7．(2分)构件的自由度是指；机构的自由度是指。

8．(2分)两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留了个自由度。

9．(2分)机构中的运动副是指。

10．(2分)机构具有确定的相对运动条件是原动件数机构的自由度。

11．(2分)在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与机构自由度的关系是。

12．(2分)平面运动副的最大约束数为，最小约束数为。

13．(2分)当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为，至少为。

14．(5分)计算机机构自由度的目的是______________________________________________________________________________ ______________________________________________________________________。

15．(2分)在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。

16．(5分)计算平面机构自由度的公式为F ，应用此公式时应注意判断：A、铰链，B、自由度，C、约束。

17．(5分)机构中的复合铰链是指；局部自由度是指；虚约束是指。

18．(2分)划分机构的杆组时应先按的杆组级别考虑，机构的级别按杆组中的级别确定。

19．(5分)机构运动简图是的简单图形。

20．(5分)在图示平面运动链中，若构件1为机架，构件5为原动件，则成为级机构；若以构件2为机架，3为原动件，则成为级机构；若以构件4为机架，5为原动件，则成为级机构。
