GE防盗报警系统安装手册

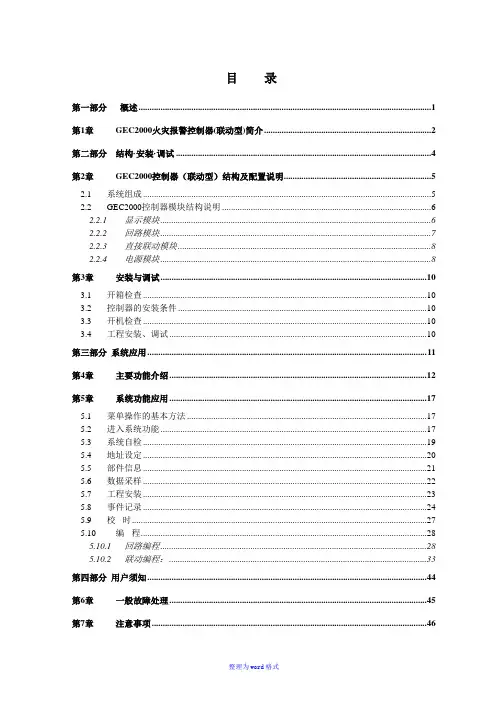

目录第一部分概述 (1)第1章GEC2000火灾报警控制器(联动型)简介 (2)第二部分结构.安装.调试 (4)第2章GEC2000控制器（联动型）结构及配置说明 (5)2.1 系统组成 (5)2.2 GEC2000控制器模块结构说明 (6)2.2.1 显示模块 (6)2.2.2 回路模块 (7)2.2.3 直接联动模块 (8)2.2.4 电源模块 (8)第3章安装与调试 (10)3.1 开箱检查 (10)3.2 控制器的安装条件 (10)3.3 开机检查 (10)3.4 工程安装、调试 (10)第三部分系统应用 (11)第4章主要功能介绍 (12)第5章系统功能应用 (17)5.1 菜单操作的基本方法 (17)5.2 进入系统功能 (17)5.3 系统自检 (19)5.4 地址设定 (20)5.5 部件信息 (21)5.6 数据采样 (22)5.7 工程安装 (23)5.8 事件记录 (24)5.9 校时 (27)5.10 编程 (28)5.10.1 回路编程 (28)5.10.2 联动编程： (33)第四部分用户须知 (44)第6章一般故障处理 (45)第7章注意事项 (46)附录一工程应用指导 (47)附录二标准汉字码表 (52)第一部分概述GEC2000火灾报警控制器（联动型）简介第1章GEC2000火灾报警控制器(联动型)简介GEC2000火灾报警控制器与探测器及各种模块组成自动监测系统，监测现场的火灾情况，利用智能算法判断其状态（火警或故障或反馈），完成火灾自动报警和联动功能。

该控制器可实现全总线通讯,集报警、监视、控制于同一回路总线。

硬件电路采用单片微机控制，模块化结构,布局简洁紧凑，便于系统安装和扩展。

控制器外型分为台式和柜式两种结构，全中文大屏幕液晶显示（可提供英文显示），外形新颖美观。

是一种高性能、高可靠性的智能火灾报警控制器。

1.1功能特点●GEC2000火灾报警控制器单机回路最大容量可达16000点，模块化结构应用灵活方便。

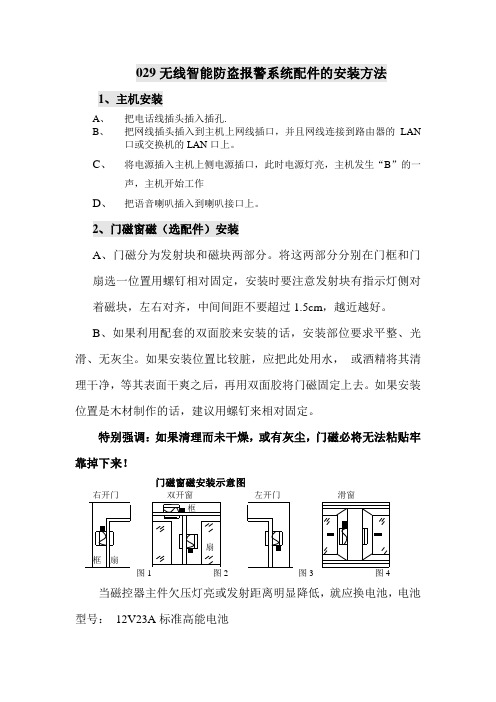

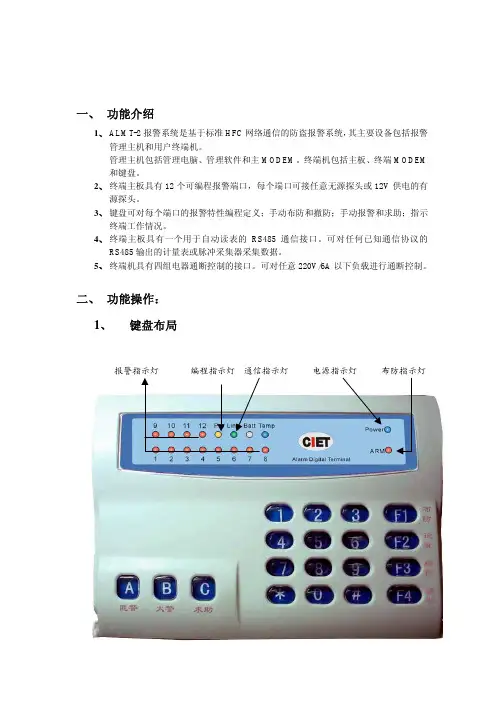

029无线智能防盗报警系统配件的安装方法1、主机安装A、把电话线插头插入插孔.B、把网线插头插入到主机上网线插口，并且网线连接到路由器的LAN口或交换机的LAN口上。

C、将电源插入主机上侧电源插口，此时电源灯亮，主机发生“B”的一声，主机开始工作D、把语音喇叭插入到喇叭接口上。

2、门磁窗磁（选配件）安装A、门磁分为发射块和磁块两部分。

将这两部分分别在门框和门扇选一位置用螺钉相对固定，安装时要注意发射块有指示灯侧对着磁块，左右对齐，中间间距不要超过1.5cm，越近越好。

B、如果利用配套的双面胶来安装的话，安装部位要求平整、光滑、无灰尘。

如果安装位置比较脏，应把此处用水，或酒精将其清理干净，等其表面干爽之后，再用双面胶将门磁固定上去。

如果安装位置是木材制作的话，建议用螺钉来相对固定。

特别强调：如果清理而未干燥，或有灰尘，门磁必将无法粘贴牢靠掉下来！门磁窗磁安装示意图右开门双开窗左开门滑窗框扇框扇图1 图2 图3 图4当磁控器主件欠压灯亮或发射距离明显降低，就应换电池，电池型号：12V23A标准高能电池3、红外探测器（选配件）的安装先打开红外探测器上盖，接上电池接口，自检2分钟后，进入工作状态。

应注意必须安装于室内，避免阳光直射，同一探测区域不可以安装两个红外探测器，探测区应避免衣物、窗帘、树枝飘动。

安装于离墙约1.6cm，高度在离地面1.5-2.5米的位置,将探头固定在能正面对着监视区的地方（广角红外探测角度：上下55度，左右：110度，距离是8米内）.（幕帘红外探测角度：上下90度，左右：约20CM厚度，距离是8米内）.4、燃气探测器（选配件）的安装A、安装在距离燃气或气源4米以内的墙面。

B、根据不同气源选择安装高度，液化气型：距地面0.3米以内，人工煤气、天燃气距天花板0.3米以内。

C、接通220V电源后要预热3分钟才能过入正常工作，预热过程中，红灯会闪烁。

D、用户应经常检查报警器是否正常工作，并及时清除机壳表面的污渍杂质，以保证监测效果。

防盗报警系统安装施工工序一、方案设计1.1 首先，根据客户需求和实际情况，设计最佳的报警系统布局方案。

1.2 绘制详细的系统图纸，包括传感器、控制面板、警报器等各个组件的布置位置。

1.3 确定报警系统的联动方式，如与监控系统、报警中心等的连接方式。

二、材料准备2.1 根据设计方案，采购所需的报警系统组件和配件，确保材料的质量和数量符合要求。

2.2 对每一个组件进行检查和测试，确保其工作正常并无损坏。

2.3 对各种安装工具和辅助材料进行准备，确保施工过程顺利进行。

三、施工准备3.1 到达现场后，与客户确认安装位置和布局设计，做好现场勘测和施工计划。

3.2 确保施工人员具备相关培训和证书，能熟练操作各种安装设备。

3.3 确保施工现场安全，并根据需要设置施工警示标识。

四、安装施工4.1 按照设计方案和系统图纸进行传感器、控制面板、警报器等各个组件的安装。

4.2 进行线缆的铺设和连接，确保各个组件能够正常工作并与控制中心联动。

4.3 对安装的组件和线路进行测试和调试，确保报警系统的稳定性和可靠性。

五、系统调试5.1 对整个报警系统进行综合测试，包括传感器的触发、控制面板的响应、警报器的声音等。

5.2 进行报警系统的联动测试，确保系统与监控中心、报警中心等的正常通讯。

5.3 对系统进行多次演练和调试，保证系统的运行稳定和灵敏度满足要求。

六、验收交付6.1 联合客户进行系统验收，检查各个组件和功能是否符合设计要求。

6.2 对系统进行详细的操作培训，确保客户能正确使用和维护报警系统。

6.3 完成施工记录和报告，做好系统的交付和归档工作。

以上是防盗报警系统安装施工的工序，希望能为您提供有效的参考和指导。

如有任何疑问或需要进一步了解，欢迎随时与我们联系。

感谢您的阅读！。

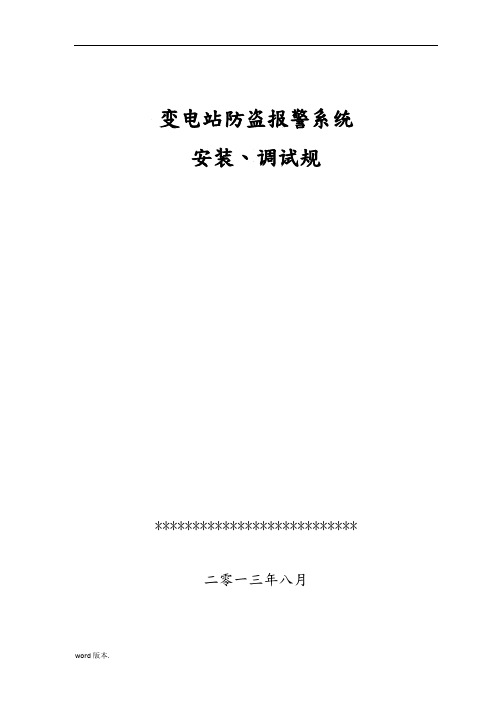

变电站防盗报警系统安装、调试规*************************** 二零一三年八月目录1、编写目的 (3)2、引用的标准 (3)3、适用围 (4)4、防盗报警系统 (4)4.1 防盗报警系统介绍 (4)4.2 防盗报警系统结构图 (5)5、防盗报警系统施工规 (5)5.1 一般规 (5)5.2 防盗报警系统布线规 (6)5.2.1电缆的敷设： (6)5.2.2 机柜接线： (7)5.3 防盗报警系统的设备安装规 (7)5.3.1 电子围栏报警系统的安装： (7)5.3.2 红外报警系统的安装： (11)5.3.3 门磁报警系统的安装： (12)5.3.4 报警主机的安装： (13)6、防盗报警系统的调试规 (14)6.1、一般规 (14)6.2、调试前的准备 (14)6.3、防盗报警系统调试 (14)6.3.1 电子围栏报警系统调试 (14)6.3.2 红外报警系统调试 (15)6.3.3 门磁报警系统调试 (16)6.3.4 报警主机系统调试 (16)6.3.5 联动硬盘录像机报警系统调试 (17)施工记录表 (17)系统运行日登记表 (18)系统设备日检查登记表 (19)1、编写目的为了规入侵报警系统工程的设计，提高入侵报警系统工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规。

2、引用的标准GB 10408.1-2000 入侵探测器第1部分：通用要求（idt IEC 60839-2-2）GB10408.2-2000 入侵探测器第2部分：室用超声波多普勒探测器GB 10408.3-2000 入侵探测器第3部分：室用微波多普勒探测器（idt IEC 60839-2-5）GB 10408.4-2000 入侵探测器第4部分：主动红外入侵探测器（mod IEC 60839-2-3）GB 10408.5-2000 入侵探测器第5部分：室用被动红外探测器（idt IEC 60839-2-6）GB 10408.6-1996 微波和被动红外复合入侵探测器GB 10408.7-1996 超声和被动红外复合入侵探测器GB 10408.6-1996 微波和被动红外复合入侵探测器GB 12663-2001 防盗报警控制器通用技术条件GB 16796-1997 安全防报警设备安全要求和试验方法GB/T 15211-94 报警系统环境试验GA/T 75-94 安全防工程程序与要求GA/T368-2001 入侵报警系统技术要求GA/T405-2002 安全技术防产品分类与代码IEC 60835-5 报警系统第5部分：报警信号传输系统技术要求《安全防工程技术规》（GB50348—2004）《智能大厦和智能小区安全防系统的设计与实施》清华大学《安全防系统工程》高等教育《智能建筑安全防系统及应用》机械工业《入侵防电视监控设计与施工技术》电子工业3、适用围本规适用于以安全防为目的的新建、改建、扩建的各类建筑物(变电站、仓库、办公场所、商场、小区等)及其群体的入侵报警系统工程的设计4、防盗报警系统4.1 防盗报警系统介绍防盗报警系统是指当非法侵入防区时，引起报警的装置，它是用来发出出现危险情况信号的。

第一章系统概述及硬件介绍第一节系统概述防盗报警系统作为技术安全防范的最重要措施之一，广泛运用在仓库、银行、保险库、写字楼、住宅小区等工建与民建领域。

“THPFB-1防盗报警系统实训台”是依据目前高等院校建筑电气、楼宇智能化专业的实验内容精心设计的综合实训装置。

该实训装置结合了当前安防市场中防盗的最新技术，采用世界著名的德国BOSCH安防报警系统，系统成熟稳定，实训内容丰富。

该装置包含了各种类型的报警探测器和带监视器的联动设备，能让教学研究人员全面认识,掌握防盗报警系统的各种应用模式，为学校培养学生技能和研究防盗报警技术提供良好的教学平台。

一、防盗报警系统的结构图系统主要由一个六防区的区域性报警系统、大型报警主机及PC机组成。

各部分通过总线和大型报警主机相连；而大型报警主机又通过通讯接口模块与PC机相连。

二、防盗报警系统的硬件组成1．DS7400xi-CHI八防区大型报警主机2．DS7447i液晶键盘3．DS7430总线驱动器4．RS232接口模块5．DS6MX六防区小型报警主机6．CMS7000警卫中心软件7．TV-727(7英寸) 监视器8．ML-212摄像机9．声光报警器10．911报警器11．红外对射、门磁、紧急按钮等各类探测器三、防盗报警系统常用术语1．防盗入侵报警系统用物理方法或电子方法，自动探测发生在布防监测区域内的入侵行为，产生报警信号，并辅助提示值班人员发生报警的区域部位，显示可能采取对策的系统，称作防盗入侵报警系统。

智能楼宇内的防盗报警系统一般由探测器、区域控制器和报警控制中心三部分组成。

通常一个区域控制器，探测器加上声光报警设备就可以构成一个简单的报警系统。

但对于整个智能楼宇来说，还必须设置安保控制中心，能起到对整个报警系统的管理和系统集成。

2．报警探测器又称报警传感器，安装于设防区域内的传感装置，用于探测人员进入，烟火发生等情况，如红外传感器、门磁等。

3．报警主机用于连接报警探测器，判断报警情况，管理报警事件的专用设备。

01防盗报警系统概述Chapter定义与作用010201020304红外防盗报警系统视频防盗报警系统微波防盗报警系统智能防盗报警系统常见类型及特点应用场景及需求家庭安防商业场所工业领域特殊场所02安装前准备工作Chapter确定安装位置与布线方案准备所需材料和工具检查设备完好性检查报警主机、探测器、传感器等设备的外观是否完好，无损坏或变形。

核对设备型号、规格及数量是否与设计方案相符。

测试设备的性能和功能是否正常，如报警主机是否能正常接收信号并发出报警等。

03防盗报警系统安装步骤Chapter选择合适线缆确定布线路径施工技巧030201布线施工要求与技巧设备安装与接线方法确定设备位置设备固定接线方法软件设置与调试过程参数设置软件安装根据实际需求设置软件参数，如报警方式、联动输出等。

系统调试04安装后检查与测试Chapter设备功能检查01020304模拟各种入侵场景，测试系统是否能正确触发报警，并及时将报警信息传输到监控中心或指定人员。

对于需要与公安、消防等部门联网的系统，测试其与外部系统的连接和通信功能是否正常。

按照设计要求，测试各个子系统之间的联动功能，如入侵报警系统与视频监控系统、门禁系统等之间的联动。

系统联动测试常见问题排查与解决方法01020304设备无法正常工作系统误报、漏报无线设备信号弱系统联动失败05维护保养与故障排除Chapter检查电源和线路定期检查报警系统的电源和线路，确保连接稳固，无损坏或老化现象。

保持设备清洁定期清洁报警系统的外壳、感应器和其他部件，避免灰尘和污垢影响性能。

测试系统功能定期测试报警系统的各项功能，如布防、撤防、报警等，确保系统正常运行。

日常维护注意事项定期保养计划制定制定保养周期01明确保养内容02记录保养情况03故障诊断与排除方法故障诊断排除方法注意事项06法律法规与标准要求Chapter国家相关法律法规解读《中华人民共和国安全生产法》01《中华人民共和国消防法》02《安全技术防范产品管理办法》03行业标准及规范要求《安全防范工程技术规范》《入侵报警系统工程设计规范》《视频安防监控系统工程设计规范》安装施工流程规范安全生产责任制度质量检验与验收标准后期维护与保养制度企业内部管理制度建立THANKS。

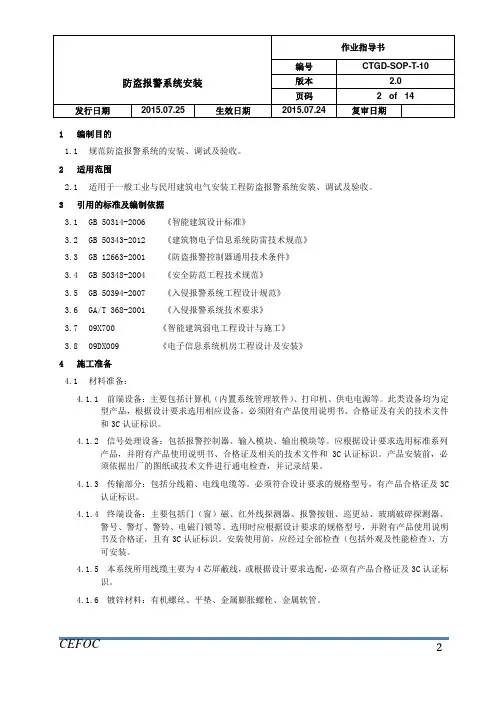

防盗报警系统安装版本 2.0页码 2 of 14 发行日期2015.07.25 生效日期2015.07.24 复审日期1编制目的1.1规范防盗报警系统的安装、调试及验收。

2适用范围2.1适用于一般工业与民用建筑电气安装工程防盗报警系统安装、调试及验收。

3引用的标准及编制依据3.1GB 50314-2006 《智能建筑设计标准》3.2GB 50343-2012 《建筑物电子信息系统防雷技术规范》3.3GB 12663-2001 《防盗报警控制器通用技术条件》3.4GB 50348-2004 《安全防范工程技术规范》3.5GB 50394-2007 《入侵报警系统工程设计规范》3.6GA/T 368-2001 《入侵报警系统技术要求》3.709X700《智能建筑弱电工程设计与施工》3.809DX009《电子信息系统机房工程设计及安装》4施工准备4.1材料准备：4.1.1前端设备：主要包括计算机（内置系统管理软件）、打印机、供电电源等。

此类设备均为定型产品，根据设计要求选用相应设备。

必须附有产品使用说明书、合格证及有关的技术文件和3C认证标识。

4.1.2信号处理设备：包括报警控制器、输入模块、输出模块等。

应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和 3C认证标识。

产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。

4.1.3传输部分：包括分线箱、电线电缆等。

必须符合设计要求的规格型号，有产品合格证及3C认证标识。

4.1.4终端设备：主要包括门（窗）磁、红外线探测器、报警按钮、巡更站、玻璃破碎探测器、警号、警灯、警铃、电磁门锁等。

选用时应根据设计要求的规格型号，并附有产品使用说明书及合格证，且有 3C认证标识。

安装使用前，应经过全部检查（包括外观及性能检查），方可安装。

4.1.5本系统所用线缆主要为4芯屏蔽线，或根据设计要求选配，必须有产品合格证及3C认证标识。

使用说明书REV.4.1.1 2009.01.22 无锡格林通安全装备有限公司Wuxi GeLin Tong Safety Equipment Co.,Ltd担 保无锡格林通安全装备有限公司（以下称GLT）将全面负责型号规格为TS4000智能型毒性气体探测器（以下简称仪表）的使用、调试、服务、维修、安装指导等工作，并在正常使用和保养之下，从发运之日开始免费保修壹年。

但所有担保不包括未经GLT批准同意而擅自进行更换和修理的产品，或因不慎和不正确的安装和使用所造成的损坏，也不包括原来的商标已被撕掉或被更换的产品。

重 要 提 示1.使用仪表之前，请详细阅读本使用说明书；2.本仪表的操作、维修必须经过专职培训合格人员才能完成，GLT可提供此类培训；3.请严格按照本使用说明书的规定要求安装，并应遵守国家和企业的有关法律、法规、标准，以充分保障员工的安全，避免发生危险；4.我们建议和GLT签订一份长期的维修服务合同，以保证仪表获得最佳的运行性能。

目 录1、产品简介1.1总述1.2 特性与优点1.3 应用1.4 控制显示模块1.5 前置模块2、 安装2.1准备安装2.2 所需工具2.3 探测地点选择指南2.4 安装总观2.5 安装指导3、 供电和开始运行4.0 运行4.1 启动核对表4.2 用户菜单结构4.3 用户菜单显示4.4 启动4.5 使用功能选择磁环4.6 可选择的选项4.7 气体核对模式4.8 标定模式4.9 标定气体设定4.10 剩余传感器寿命4.11输出电流调整4.12 标定设备-便携式标定箱5、维修与保养6、故障分析7、技术参数1、产品简介1.1、总述型号TS4000的毒性气体探测器（以下简称仪表），是引进进口仪表控制技术，采用进口电化学传感器设计生产的智能仪表。

仪表由电化学传感器、前置模块、控制显示模块组成。

仪表支持多种电化学传感器（例CO、CL2、H2S等），并只要替换和标定传感器就可以作为一个通用的毒性气体探测器。

防盗报警系统安装安全交接手续介绍本文档旨在确保防盗报警系统的安装安全交接手续能够顺利进行。

该手续的目的是将防盗报警系统成功交接给相关责任人，以确保其正常运行和有效使用。

交接流程以下是防盗报警系统安装安全交接手续的具体流程：1.确定责任人：首先，确定接收防盗报警系统的责任人。

该责任人应具备必要的安全和技术知识，并对系统的操作和维护负责。

2.文档准备：交接前，准备相关的文档，包括但不限于以下内容：防盗报警系统的安装手册和操作指南系统的布线图和接线图系统的维护手册和联系方式相关供应商或安装公司的联系信息3.系统功能测试：在交接前，进行防盗报警系统的功能测试，确保系统运行正常并能够正常响应各种报警情况。

4.交接会议：安排一次正式的交接会议，在会议上进行以下事项：介绍防盗报警系统的基本原理和功能特点说明系统的操作和维护流程演示系统的操作方法和常见故障处理解答相关责任人提出的问题5.文件签署：在交接会议结束后，责任人和交接方应签署相应的交接文件，确认交接的完成，并保留一份文件备查。

6.培训和支持：交接完成后，提供必要的培训和支持，确保新责任人能够熟练运用防盗报警系统，并能够快速处理系统故障。

注意事项在进行防盗报警系统安装安全交接手续时，需要注意以下事项：1.确保安全：交接过程中，应遵守相关安全规范，确保系统操作过程中不会对人身安全或财产造成任何损害。

2.维护保养：新责任人应了解系统的维护保养要求，并按时进行必要的检查和维修。

3.持续改进：对于已安装的系统，应持续关注技术的更新和漏洞的修复，及时进行升级和改进。

4.应急响应：新责任人应清楚掌握系统的应急响应手段和流程，能够在紧急情况下正确处理报警事件。

总结通过遵循以上交接流程和注意事项，防盗报警系统的安装安全交接手续将能够顺利进行，确保责任人能够有效地操作和维护系统，提供安全保护和安心的使用环境。
