MOS管及MOS管的驱动电路设计

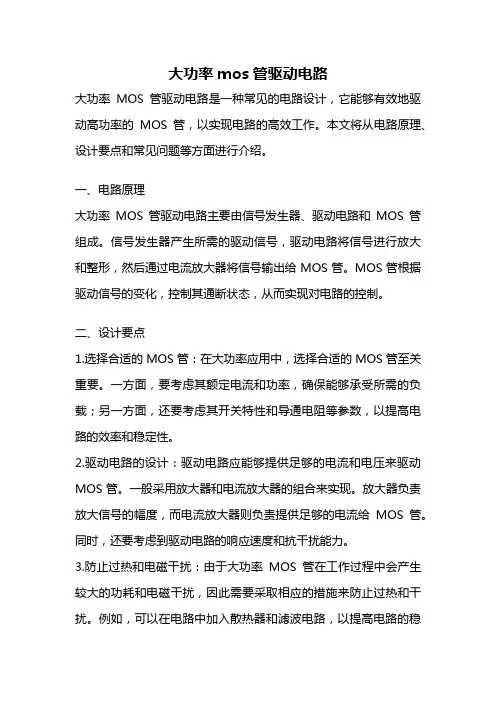

大功率mos管驱动电路大功率MOS管驱动电路是一种常见的电路设计，它能够有效地驱动高功率的MOS管，以实现电路的高效工作。

本文将从电路原理、设计要点和常见问题等方面进行介绍。

一、电路原理大功率MOS管驱动电路主要由信号发生器、驱动电路和MOS管组成。

信号发生器产生所需的驱动信号，驱动电路将信号进行放大和整形，然后通过电流放大器将信号输出给MOS管。

MOS管根据驱动信号的变化，控制其通断状态，从而实现对电路的控制。

二、设计要点1.选择合适的MOS管：在大功率应用中，选择合适的MOS管至关重要。

一方面，要考虑其额定电流和功率，确保能够承受所需的负载；另一方面，还要考虑其开关特性和导通电阻等参数，以提高电路的效率和稳定性。

2.驱动电路的设计：驱动电路应能够提供足够的电流和电压来驱动MOS管。

一般采用放大器和电流放大器的组合来实现。

放大器负责放大信号的幅度，而电流放大器则负责提供足够的电流给MOS管。

同时，还要考虑到驱动电路的响应速度和抗干扰能力。

3.防止过热和电磁干扰：由于大功率MOS管在工作过程中会产生较大的功耗和电磁干扰，因此需要采取相应的措施来防止过热和干扰。

例如，可以在电路中加入散热器和滤波电路，以提高电路的稳定性和抗干扰能力。

4.保护电路的设计：在大功率应用中，由于电流和电压较大，一旦发生故障可能会对电路和设备造成严重损坏。

因此，需要在电路中加入过流、过压和过温等保护电路，以保证电路和设备的安全运行。

三、常见问题1.如何选择合适的MOS管？选择MOS管时，需要考虑所需的电流和功率，以及其开关特性和导通电阻等参数。

同时，还需要考虑其封装形式和散热性能等因素。

2.如何设计驱动电路？驱动电路应能够提供足够的电流和电压来驱动MOS管。

一般采用放大器和电流放大器的组合来实现。

同时，还要考虑到驱动电路的响应速度和抗干扰能力。

3.如何防止过热和电磁干扰？可以在电路中加入散热器和滤波电路，以提高电路的稳定性和抗干扰能力。

mos管驱动的全桥电路原理全桥电路是一种常用的电力电子转换电路，可以实现电压、电流的变换和控制。

在全桥电路中，MOS管是常用的开关元件。

本文将详细介绍mos管驱动的全桥电路原理。

全桥电路由四个MOS管组成，分别是上侧的两个开关管和下侧的两个开关管。

这四个MOS管可以分别控制电流的通断，通过合理的控制，可以实现对电压和电流的精确控制。

在全桥电路中，MOS管的驱动是至关重要的。

驱动电路的设计和实现可以有效地提高全桥电路的效率和性能。

我们来了解一下MOS管的基本原理。

MOS管是一种金属氧化物半导体场效应管，由源极、漏极和栅极组成。

当栅极与源极之间的电压达到一定阈值时，MOS管就会导通，形成一条通路，电流可以流过。

在全桥电路中，MOS管的驱动电路通常采用半桥驱动或全桥驱动。

半桥驱动只需两个驱动信号，可以实现两个MOS管的控制，而全桥驱动则需要四个驱动信号，可以同时控制四个MOS管。

半桥驱动的原理是通过两个晶体管和两个电阻器组成的电路，通过控制晶体管的导通和截止，来实现对两个MOS管的控制。

当晶体管导通时，相应的MOS管导通，反之，MOS管截止。

通过调整晶体管的导通时间和截止时间，可以控制MOS管的导通和截止，从而实现对电流和电压的控制。

全桥驱动则采用更加复杂的电路设计。

它由四个晶体管和四个电阻器组成，每个MOS管都与一个晶体管和一个电阻器相连。

通过调整晶体管的导通时间和截止时间，可以实现对四个MOS管的分别控制。

全桥驱动可以实现更加精确的控制，提高电路的稳定性和效率。

在mos管驱动的全桥电路中，还需要考虑保护电路的设计。

由于MOS管是一种敏感的元件，容易受到过电压、过电流等因素的影响，因此需要设计相应的保护电路，以保证电路的安全和稳定运行。

mos管驱动的全桥电路是一种常用的电力电子转换电路，通过合理的驱动设计和实现，可以实现对电压和电流的精确控制。

在实际应用中，还需要考虑保护电路的设计，以确保电路的安全和稳定运行。

一、MOS管驱动电路综述在使用MOS管设计开关电源或者马达驱动电路的时候，大部分人都会考虑MOS的导通电阻，最大电压等，最大电流等，也有很多人仅仅考虑这些因素。

这样的电路也许是可以工作的，但并不是优秀的，作为正式的产品设计也是不允许的。

1、MOS管种类和结构MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N 沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。

至于为什么不使用耗尽型的MOS管，不建议刨根问底。

对于这两种增强型MOS管，比较常用的是NMOS。

原因是导通电阻小，且容易制造。

所以开关电源和马达驱动的应用中，一般都用NMOS。

下面的介绍中，也多以NMOS为主。

MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。

寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。

在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。

这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。

顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。

2、MOS管导通特性导通的意思是作为开关，相当于开关闭合。

NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。

但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

3、MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。

选择导通电阻小的MOS管会减小导通损耗。

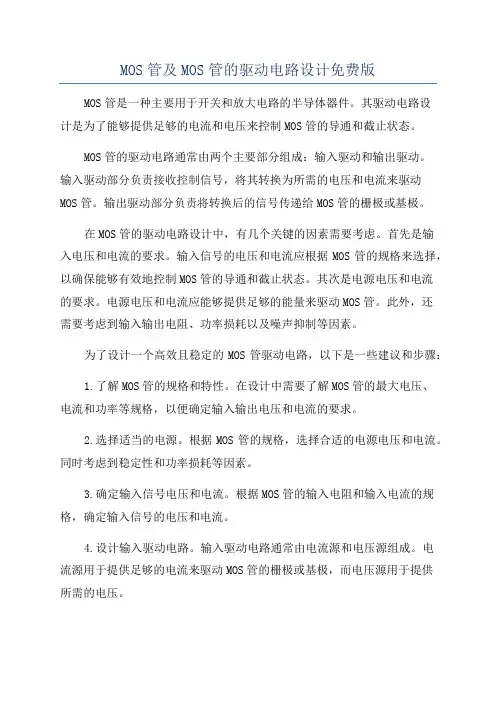

MOS管及MOS管的驱动电路设计免费版MOS管是一种主要用于开关和放大电路的半导体器件。

其驱动电路设计是为了能够提供足够的电流和电压来控制MOS管的导通和截止状态。

MOS管的驱动电路通常由两个主要部分组成：输入驱动和输出驱动。

输入驱动部分负责接收控制信号，将其转换为所需的电压和电流来驱动MOS管。

输出驱动部分负责将转换后的信号传递给MOS管的栅极或基极。

在MOS管的驱动电路设计中，有几个关键的因素需要考虑。

首先是输入电压和电流的要求。

输入信号的电压和电流应根据MOS管的规格来选择，以确保能够有效地控制MOS管的导通和截止状态。

其次是电源电压和电流的要求。

电源电压和电流应能够提供足够的能量来驱动MOS管。

此外，还需要考虑到输入输出电阻、功率损耗以及噪声抑制等因素。

为了设计一个高效且稳定的MOS管驱动电路，以下是一些建议和步骤：1.了解MOS管的规格和特性。

在设计中需要了解MOS管的最大电压、电流和功率等规格，以便确定输入输出电压和电流的要求。

2.选择适当的电源。

根据MOS管的规格，选择合适的电源电压和电流。

同时考虑到稳定性和功率损耗等因素。

3.确定输入信号电压和电流。

根据MOS管的输入电阻和输入电流的规格，确定输入信号的电压和电流。

4.设计输入驱动电路。

输入驱动电路通常由电流源和电压源组成。

电流源用于提供足够的电流来驱动MOS管的栅极或基极，而电压源用于提供所需的电压。

5.设计输出驱动电路。

输出驱动电路通常由放大器和电压跟随器组成。

放大器用于放大输入信号，而电压跟随器用于提供足够的电流和电压来控制MOS管。

6.进行仿真和调试。

使用电子设计自动化工具进行电路仿真，以确保电路的性能和稳定性。

如果发现问题，需要对电路进行调试和优化。

7.考虑过热和噪声抑制。

在设计中需要考虑电路的散热和噪声抑制问题，以确保电路的可靠性和稳定性。

总之，MOS管的驱动电路设计需要综合考虑MOS管的规格，输入输出信号的要求，电源电压和电流，以及电路的稳定性和可靠性。

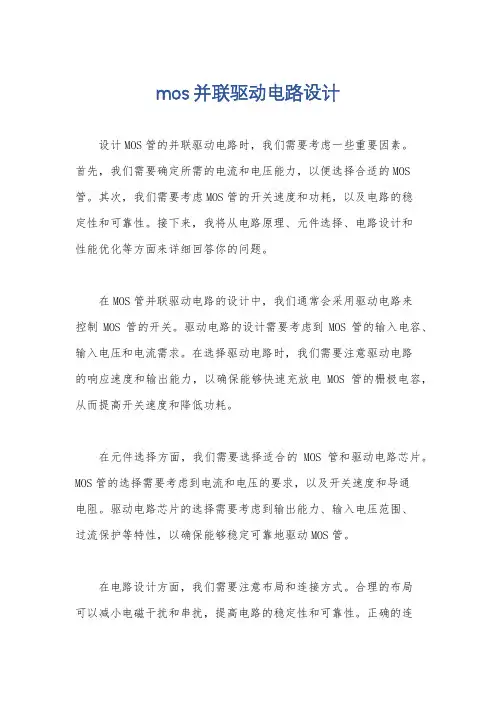

mos并联驱动电路设计设计MOS管的并联驱动电路时，我们需要考虑一些重要因素。

首先，我们需要确定所需的电流和电压能力，以便选择合适的MOS 管。

其次，我们需要考虑MOS管的开关速度和功耗，以及电路的稳定性和可靠性。

接下来，我将从电路原理、元件选择、电路设计和性能优化等方面来详细回答你的问题。

在MOS管并联驱动电路的设计中，我们通常会采用驱动电路来控制MOS管的开关。

驱动电路的设计需要考虑到MOS管的输入电容、输入电压和电流需求。

在选择驱动电路时，我们需要注意驱动电路的响应速度和输出能力，以确保能够快速充放电MOS管的栅极电容，从而提高开关速度和降低功耗。

在元件选择方面，我们需要选择适合的MOS管和驱动电路芯片。

MOS管的选择需要考虑到电流和电压的要求，以及开关速度和导通电阻。

驱动电路芯片的选择需要考虑到输出能力、输入电压范围、过流保护等特性，以确保能够稳定可靠地驱动MOS管。

在电路设计方面，我们需要注意布局和连接方式。

合理的布局可以减小电磁干扰和串扰，提高电路的稳定性和可靠性。

正确的连接方式可以确保MOS管并联驱动电路能够正常工作，并且提高电路的效率和性能。

最后，在性能优化方面，我们可以通过合理的参数调节和电路优化来提高MOS管并联驱动电路的性能。

例如，调节驱动电路的输出电流和电压，优化MOS管的驱动信号波形，以及优化布局和连接方式等方法，可以提高电路的开关速度、降低功耗和提高稳定性。

综上所述，设计MOS管的并联驱动电路需要考虑到多个方面，包括电路原理、元件选择、电路设计和性能优化等。

通过综合考虑这些因素，并采取合适的措施，我们可以设计出稳定可靠、性能优越的MOS管并联驱动电路。

希望这些信息能够对你有所帮助。

如果你有其他问题，欢迎继续提问。

MOS管工作原理及其驱动电路MOS管（金属-氧化物-半导体场效应管）是一种广泛应用于电子电路中的半导体器件。

它的工作原理基于PN结和增强型场效应晶体管（JFET）的特性，但却具有更高的输入阻抗、更低的功耗和更好的高频特性。

MOS管由三个主要组成部分构成：栅极（G），漏极（D）和源极（S）。

在工作原理方面，MOS管的栅极主要用于控制漏极和源极之间的电流流动，而这个控制过程在固有电荷的作用下进行。

MOS管具有两种不同的工作方式：增强型和耗尽型。

增强型MOS管是最常用的类型，在没有栅极电压的情况下，其通道是关闭的。

通过施加正向栅极电压，源极到漏极之间的电流流动开始增加。

电流的增加程度取决于施加的栅极电压。

耗尽型MOS管则是通过施加负向栅极电压来控制电流的，其工作原理与增强型相似，只是电压的极性相反。

为了对MOS管进行驱动，需要合适的驱动电路。

驱动电路主要包括电源、信号发生器、输入阻抗匹配电路和输出驱动电路。

在驱动电路中，其中最重要的是输入信号的幅度和频率与MOS管的特性进行匹配。

在MOS管的驱动电路中，输入信号通常通过信号发生器提供。

信号发生器的输出通常是一个方波或脉冲信号，其幅度和频率需要与MOS管的特性相匹配。

信号发生器的输出通过输入阻抗匹配电路来匹配MOS管的输入阻抗，以确保输入信号的准确传递。

输入阻抗匹配电路通常包括电阻、电容和电感等元件，用于提供合适的输入阻抗。

电阻和电容用于匹配信号发生器和MOS管之间的阻抗，而电感则用于提供必要的补偿和滤波。

输出驱动电路用于提供足够的功率和电流来驱动MOS管的栅极。

输出驱动电路通常包括驱动晶体管和功率放大器等元件。

驱动晶体管用于放大输入信号，并通过功率放大器将信号放大成足够的功率和电流来驱动MOS 管的栅极。

总之，MOS管是一种重要的半导体器件，其工作原理基于PN结和增强型场效应晶体管。

为了驱动MOS管，需要合适的驱动电路来匹配输入信号和MOS管的特性。

输入信号通过信号发生器和输入阻抗匹配电路进行匹配，而输出驱动电路则提供足够的功率和电流来驱动MOS管的栅极。

mos管互补驱动电路mos管互补驱动电路是一种常用的电路配置，用于驱动功率MOS管工作。

它能够提供高效的电流放大和驱动功率MOS管的能力，广泛应用于电源管理、开关电源、电机驱动等领域。

mos管互补驱动电路由N沟道MOS管和P沟道MOS管组成，分别用来驱动功率MOS管的上半部分和下半部分。

它的工作原理是通过控制两个互补的MOS管的导通和关断，实现对功率MOS管的驱动。

当N沟道MOS管导通时，P沟道MOS管关断，将功率MOS管的栅极拉低，使其导通；当N沟道MOS管关断时，P沟道MOS管导通，将功率MOS 管的栅极拉高，使其关断。

通过这样的互补驱动方式，可以有效控制功率MOS管的导通和关断，实现对负载的精确控制。

mos管互补驱动电路具有以下优点：1. 高效性：mos管互补驱动电路能够提供高效的电流放大和功率放大能力，能够有效地驱动功率MOS管，提高整个电路的工作效率。

2. 可靠性：mos管互补驱动电路采用两个互补的MOS管进行驱动，可以避免单一驱动器件的故障对整个电路的影响。

同时，互补驱动方式可以减小功率MOS管的开关损耗，提高电路的可靠性。

3. 稳定性：mos管互补驱动电路可以提供稳定的驱动信号，保证功率MOS管的可靠工作。

通过合理的设计和调整，可以实现对功率MOS管的精确控制，提高系统的稳定性和可靠性。

mos管互补驱动电路的设计需要考虑以下几个方面：1. 电路参数的选择：选择合适的MOS管型号和参数，使其能够满足电路的工作要求。

同时，还需要考虑MOS管的导通和关断速度、电流能力等参数，以确保其能够正常驱动功率MOS管。

2. 驱动电路的设计：设计合适的驱动电路，包括电源电压的选择、驱动信号的产生和放大等。

驱动电路应具有足够的驱动能力和抗干扰能力，以保证正常的工作。

3. 电路保护：考虑电路的过流、过压、过温等保护措施，以防止因功率MOS管过载或故障而对电路和设备造成损坏。

mos管互补驱动电路在实际应用中有着广泛的应用。

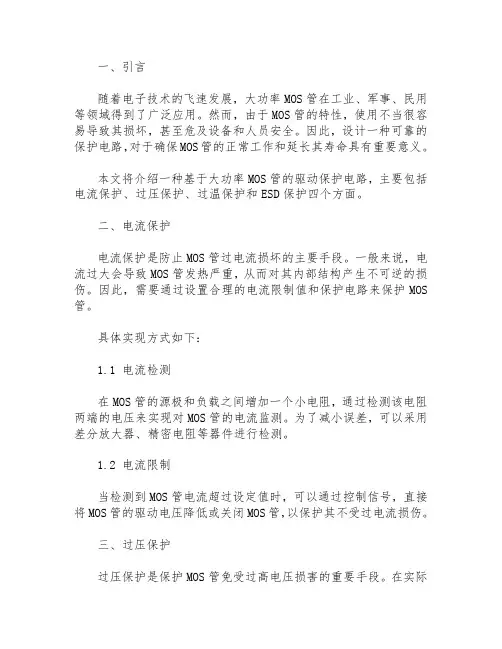

一、引言随着电子技术的飞速发展，大功率MOS管在工业、军事、民用等领域得到了广泛应用。

然而，由于MOS管的特性，使用不当很容易导致其损坏，甚至危及设备和人员安全。

因此，设计一种可靠的保护电路，对于确保MOS管的正常工作和延长其寿命具有重要意义。

本文将介绍一种基于大功率MOS管的驱动保护电路，主要包括电流保护、过压保护、过温保护和ESD保护四个方面。

二、电流保护电流保护是防止MOS管过电流损坏的主要手段。

一般来说，电流过大会导致MOS管发热严重，从而对其内部结构产生不可逆的损伤。

因此，需要通过设置合理的电流限制值和保护电路来保护MOS 管。

具体实现方式如下：1.1 电流检测在MOS管的源极和负载之间增加一个小电阻，通过检测该电阻两端的电压来实现对MOS管的电流监测。

为了减小误差，可以采用差分放大器、精密电阻等器件进行检测。

1.2 电流限制当检测到MOS管电流超过设定值时，可以通过控制信号，直接将MOS管的驱动电压降低或关闭MOS管，以保护其不受过电流损伤。

三、过压保护过压保护是保护MOS管免受过高电压损害的重要手段。

在实际应用中，由于干扰、电源波动等因素，系统中可能会出现过压情况，如果MOS管无法承受这样的压力，就会导致其损坏。

具体实现方式如下：2.1 过压检测通过设置一个合适的过压检测电路，来监测系统中的电压变化情况。

一旦检测到过压情况，则需要立即采取相应的保护措施。

2.2 过压保护当检测到过压情况时，可以通过控制信号，直接将MOS管的驱动电压降低或关闭MOS管，以避免其受到过高的电压影响。

四、过温保护过温保护是保护MOS管免受高温损害的重要手段。

由于工作环境的限制，MOS管在高温环境下长时间工作会导致其内部结构损坏或退化，影响其寿命和性能。

具体实现方式如下：3.1 温度检测通过设置一个合适的温度检测电路，来监测MOS管周围的温度变化情况。

可以采用热敏电阻、热敏电偶等器件进行检测，并将其转换为电信号。

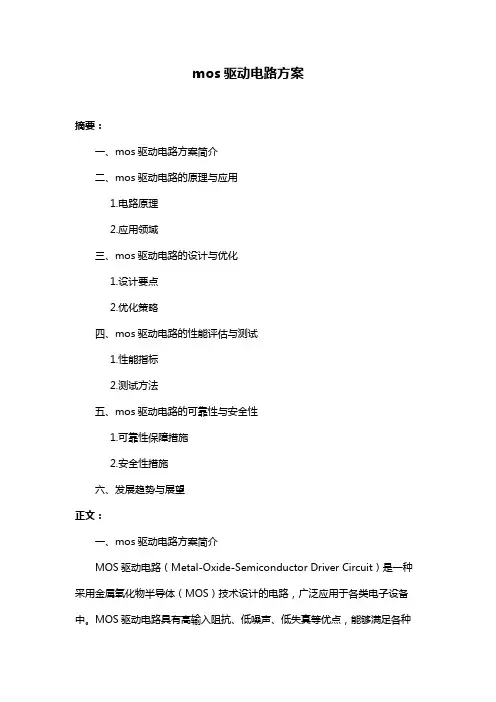

mos驱动电路方案摘要：一、mos驱动电路方案简介二、mos驱动电路的原理与应用1.电路原理2.应用领域三、mos驱动电路的设计与优化1.设计要点2.优化策略四、mos驱动电路的性能评估与测试1.性能指标2.测试方法五、mos驱动电路的可靠性与安全性1.可靠性保障措施2.安全性措施六、发展趋势与展望正文：一、mos驱动电路方案简介MOS驱动电路（Metal-Oxide-Semiconductor Driver Circuit）是一种采用金属氧化物半导体（MOS）技术设计的电路，广泛应用于各类电子设备中。

MOS驱动电路具有高输入阻抗、低噪声、低失真等优点，能够满足各种信号处理、放大、开关等功能需求。

本文将从mos驱动电路的原理、设计、性能评估等方面进行详细介绍。

二、mos驱动电路的原理与应用1.电路原理MOS驱动电路的基本原理是利用MOS管的导通和截止实现信号的控制与传输。

MOS管由n型或p型半导体衬底、金属栅极、氧化层和源漏极组成。

在驱动电路中，栅极电压控制着源漏极之间的电流，从而实现对输出信号的控制。

2.应用领域MOS驱动电路在我国的各个领域有着广泛的应用，如通信、计算机、家电、汽车电子等。

常见的应用场景包括：（1）放大器：MOS放大器具有高输入阻抗、低输出阻抗、低失真等特点，广泛应用于音频、视频等领域。

（2）开关：MOS管可以作为高速开关，实现信号的切换和控制。

（3）电源管理：MOS驱动电路在电源管理领域具有重要作用，如电压调整器、电流限制器等。

三、mos驱动电路的设计与优化1.设计要点（1）选择合适的MOS管：根据电路性能要求，选择具有合适阈值电压、电流容量、开关速度等参数的MOS管。

（2）电路拓扑设计：根据应用场景和性能要求，设计合适的电路拓扑，如放大器、开关等。

（3）驱动电阻和电容设计：合理选择驱动电阻和电容，以减小信号失真和噪声。

2.优化策略（1）减小寄生电容：通过优化布局、布线和工艺，降低驱动电路中的寄生电容。

工作中常用的几个mos管驱动电路常用的几个MOS管驱动电路MOS管驱动电路是一种常见的电路设计，用于控制MOS管的开关动作。

它们在各种电子设备和系统中起着重要的作用。

本文将介绍几种常用的MOS管驱动电路，包括共源极驱动电路、共漏极驱动电路和双MOS管驱动电路。

1. 共源极驱动电路共源极驱动电路是一种简单且常用的MOS管驱动电路。

它的基本原理是通过一个NPN晶体管来驱动MOS管的栅极电压。

在这个电路中，输入信号通过一个电阻分压电路到达基极，然后通过NPN晶体管放大，最后驱动MOS管的栅极。

这种电路具有输出电流大、驱动能力强的优点，适用于需要高电流驱动的场合。

2. 共漏极驱动电路共漏极驱动电路是另一种常用的MOS管驱动电路。

它的基本原理是通过一个PNP晶体管来驱动MOS管的源极电压。

在这个电路中，输入信号通过一个电阻分压电路到达基极，然后通过PNP晶体管放大，最后驱动MOS管的源极。

这种电路具有输出电压高、驱动能力强的优点，适用于需要高电压驱动的场合。

3. 双MOS管驱动电路双MOS管驱动电路是一种更为复杂但更为灵活的MOS管驱动电路。

它由两个MOS管组成，一个用于驱动另一个。

其中一个MOS管作为驱动管，控制另一个MOS管的导通和截止。

这种电路可以实现高速切换和低功耗的特点，适用于需要快速响应和高效率的场合。

总结：MOS管驱动电路是一种常用的电路设计，用于控制MOS管的开关动作。

常见的几种MOS管驱动电路包括共源极驱动电路、共漏极驱动电路和双MOS管驱动电路。

它们分别具有不同的优点和适用场合。

在实际应用中，根据具体需求选择合适的驱动电路可以提高系统的性能和可靠性。

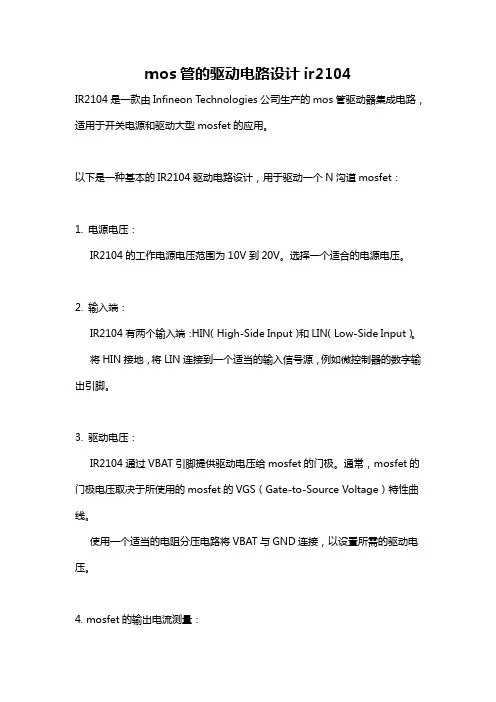

mos管的驱动电路设计ir2104
IR2104是一款由Infineon T echnologies公司生产的mos管驱动器集成电路，适用于开关电源和驱动大型mosfet的应用。

以下是一种基本的IR2104驱动电路设计，用于驱动一个N沟道mosfet：
1. 电源电压：
IR2104的工作电源电压范围为10V到20V。

选择一个适合的电源电压。

2. 输入端：
IR2104有两个输入端：HIN（High-Side Input）和LIN（Low-Side Input）。

将HIN接地，将LIN连接到一个适当的输入信号源，例如微控制器的数字输出引脚。

3. 驱动电压：
IR2104通过VBAT引脚提供驱动电压给mosfet的门极。

通常，mosfet的门极电压取决于所使用的mosfet的VGS（Gate-to-Source Voltage）特性曲线。

使用一个适当的电阻分压电路将VBAT与GND连接，以设置所需的驱动电压。

4. mosfet的输出电流测量：
IR2104具有一个驱动输出（HO）和一个反相驱动输出（LO）。

它们分别连接到mosfet的上源和下源端。

为了测量mosfet的输出电流，可以使用一个电流传感器来测量这两个输出之间的电流差异，例如霍尔效应电流传感器。

5. 辅助组件：
为了确保IR2104的工作稳定性，还需要添加适当的陶瓷电容和电源去耦电容来滤除噪声。

请注意，上述电路仅用于基本指导。

在设计实际驱动电路时，请注意考虑所用mosfet的电压、电流和功率特性，以确保整个驱动电路的安全和可靠性。

此外，在设计和布局电路板时，请遵循相关的安全和EMC规范。

mos管驱动电路原理
驱动电路的设计原理是为了将控制信号转换成能够驱动MOS 管的电流或电压。

它通常包括输入端、功率放大器和输出端。

在驱动电路中，输入端接收来自控制信号源的信号。

这个信号可以是来自微处理器、FPGA或其他控制系统的信号。

接收到信号后，输入端会将其转换为适合于MOS管的电压或电流。

功率放大器是驱动电路中的关键组件。

它的作用是将低功率的输入信号放大到足够的水平，以便能够驱动MOS管。

通常，功率放大器会使用晶体管作为放大元件，通过控制晶体管的电流或电压来实现对输入信号的放大。

输出端是驱动电路中将放大后的信号传递给MOS管的部分。

它通常包括电阻、电容等元件，用于匹配驱动电路和MOS管的阻抗，以确保信号能够有效地传输到MOS管。

整个驱动电路工作的原理是，输入端接收到控制信号后，经过功率放大器的放大，最终传递到输出端，再通过输出端将信号传递给MOS管。

这样，MOS管就能够根据输入信号的变化进行相应的开关操作，实现对电路的控制或功率放大功能。

典型的mos管驱动电路
典型的MOS管驱动电路有以下几种：
1.推挽输出电路增强驱动：该驱动电路的作用是增加电流供应能
力，快速完成栅极电容输入的充电过程。

这种拓扑增加了导通所需要的时间，但是减少了关断时间，开关管能快速开通且避免上升沿的高频振荡。

2.驱动电路加速MOS管的关断：在关断的瞬间，驱动电路可以提
供尽可能低阻抗的通路，使MOSFET的栅极和源极之间的电容
快速放电，保证开关管可以快速关断。

为了使栅源极间电容电压的快速泄放，常在驱动电阻上并联一个电阻和一个二极管，其中D1通常采用快恢复二极管，缩短了关断时间并降低了关
断损耗；Rg2的作用是防止电源IC在关断时因电流过大而烧
坏。

3.变压器驱动电路加速MOS管的关断：为了满足驱动高边MOS管
的要求，通常使用变压器驱动器，有时也用于安全隔离。

以上信息仅供参考，建议咨询专业人士获取更准确的信息。

多个mos管并联驱动电路
多个MOS管并联驱动电路的设计主要考虑以下方面：
电路设计：根据实际需要，设计电路应包括适当的电阻、电容和电感元件，以实现所需的频率响应和稳定性。

电源设计：为了确保电路的稳定工作，电源电压需要稳定并且足够高，以避免MOS管的击穿或过度损耗。

保护电路：为了防止电路过热或出现其他故障，应设计保护电路，如过流保护和过压保护。

MOS管的并联：每个MOS管都应分配一个特定的任务，以确保整个电路的稳定性和可靠性。

在并联时，应考虑如何将各个MOS管适当地连接在一起，以实现最佳的性能。

驱动电路：为了有效地驱动多个MOS管，需要一个强大的驱动电路。

该电路应能够提供足够的电流以驱动所有并联的MOS管，同时应具有快速的响应速度和低阻抗特性。

PCB布局：在布局PCB时，需要考虑信号的完整性和电源的稳定性。

应尽量减小走线的电阻和电感，并确保电源和地平面足够大以提供所需的电流。

热设计：由于多个MOS管并联时可能会产生大量的热量，因此需要进行有效的热设计。

这包括选择低功耗的MOS管、添加散热片、优化PCB布局以及合理安排气流等措施。

总之，多个MOS管并联驱动电路的设计需要综合考虑多个因素以确保其性能和稳定性。

根据具体的应用场景和需求，可以灵活应用以上提到的设计要点来满足实际需求。

mos管控制电机驱动电路设计MOS管控制电机驱动电路设计MOS管控制电机驱动电路设计是工业电气领域的一个重要环节。

其主要目的是通过设计合理的电路，实现对电机的驱动控制，从而使得机器能够正常运转，能够适应不同的工作条件，提高其运行的效率和稳定性。

下文将依次介绍该过程的具体步骤。

第一步：明确工作要求在进行MOS管控制电机驱动电路设计之前，需要明确电机的种类和具体的工作要求。

比如，需要确定电机的额定电压和额定功率，需要了解其负载类型和工作环境等情况，以此为基础，才能进行后续的电路设计。

同时，还需要确定驱动电路的控制要求，比如需要实现速度控制、反向控制等功能。

第二步：选取MOS管驱动电路MOS管驱动电路分为多种类型，常用的有单路和双路驱动，需要根据实际情况选取适合的驱动电路。

一般情况下，如果电机功率较小，可以采用单路驱动电路，而大功率电机则需要使用双路驱动电路。

同时，需要考虑驱动电路的可靠性和稳定性等因素。

第三步：设计电路图设计电路图是MOS管控制电机驱动电路设计的核心环节。

在这一步中，需要将选取的MOS管驱动电路与电机连接起来，实现电机的驱动控制。

电路图需要精确明确，符合实际工作要求，在避免冗余的同时，也需要保证电路的可靠性和稳定性。

第四步：制作电路板电路图设计完成之后，需要进行电路板的制作。

制作电路板时需要注意，要保证电路板上的元器件位置准确无误，且对于大功率电机，需要选择耐高温、高电压的元器件。

第五步：电路测试电路制作完成后，需要进行电路测试。

测试时，需要仔细检查各个元器件的连接是否正确，以及是否存在接触不良等因素。

同时，还需要使用相应的工具进行电路的测量，查看电路是否能达到预期的控制效果。

综上所述，MOS管控制电机驱动电路设计需要进行多个步骤的精心设计和实现。

在实际操作中，需要对每个步骤都进行仔细的分析和考虑，避免出现影响驱动效果的问题。

只有经过严谨、逐步的实验和测试，才能完成一个性能稳定、可靠性好的驱动电路的设计与制造。

mos管驱动电路设计MOS管驱动电路设计MOS管是现代电子设备中常用的一种器件，其具有高效率、高可靠性、低能量消耗等优点，因此被广泛应用于各种电子设备中。

在实际应用中，MOS管的驱动电路设计非常重要，它直接影响着MOS管的性能和稳定性。

在这篇文章中，我们将介绍MOS管驱动电路设计的基本原理和注意事项。

一、MOS管驱动电路的基本原理MOS管驱动电路的基本原理是根据MOS管的工作特性，通过一定的电路设计，提供所需的控制信号，使MOS管能够在精确的电压和电流范围内工作。

MOS管驱动电路的设计需要考虑以下几个因素：1. 控制信号的幅度和频率：MOS管的驱动信号需要在一定的幅度和频率范围内控制，以确保MOS管的正常工作。

2. 驱动电路的响应时间：MOS管的驱动电路需要能够快速响应输入信号，以确保MOS管在短时间内能够达到所需的驱动电流。

3. 驱动电源的稳定性：MOS管的驱动电路需要具备稳定的驱动电源，以确保MOS管的稳定性和可靠性。

二、MOS管驱动电路设计的注意事项在MOS管驱动电路设计中，需要考虑以下几个注意事项：1. 确定MOS管的工作条件：根据所需的电压和电流范围，确定MOS 管的工作条件，以便进行后续的电路设计。

2. 选择合适的驱动芯片：根据MOS管的工作条件，选择合适的驱动芯片，以确保MOS管能够正常工作。

3. 优化驱动电路的响应时间：通过优化驱动电路中的元件和参数，可以有效地提高驱动电路的响应时间，以确保MOS管能够在短时间内响应输入信号。

4. 稳定驱动电源的供应：通过合适的电路设计或使用稳压电路，可以提供稳定的驱动电源，以确保MOS管的稳定性和可靠性。

综上所述，MOS管驱动电路的设计是一项非常重要的工作，它直接影响着MOS管的性能和稳定性。

在设计时，需要考虑驱动信号的幅度和频率、驱动响应时间、驱动电源的稳定性等因素，并进行相应的优化和调整，以确保MOS管能够正常工作。

NMOS PMOS管驱动电路图Vl和Vh分别是低端和高端的电源，两个电压可以是相同的，但是Vl不应该超过Vh。

Q1和Q2组成了一个反置的图腾柱，用来实现隔离，同时确保两只驱动管Q3和Q4不会同时导通。

R2和R3提供了PWM电压基准，通过改变这个基准，可以让电路工作在PWM信号波形比拟陡直的位置。

Q3和Q4用来提供驱动电流，由于导通的时候，Q3和Q4相对Vh和GND最低都只有一个Vce的压降，这个压降通常只有0.3V左右，大大低于0.7V的Vce。

R5和R6是反应电阻，用于对gate电压进行采样，采样后的电压通过Q5对Q1和Q2的基极产生一个强烈的负反应，从而把gate电压限制在一个有限的数值。

这个数值可以通过R5和R6来调节。

最后，R1提供了对Q3和Q4的基极电流限制，R4提供了对MOS管的gate电流限制，也就是Q3和Q4的Ice的限制。

必要的时候可以在R4上面并联加速电容。

图1 用于NMOS的驱动电路这个电路提供了如下的特性：1，用低端电压和PWM驱动高端MOS管。

2，用小幅度的PWM信号驱动高gate电压需求的MOS管。

3，gate电压的峰值限制4，输入和输出的电流限制5，通过使用适宜的电阻，可以到达很低的功耗。

6，PWM信号反相。

NMOS并不需要这个特性，可以通过前置一个反相器来解决。

在设计便携式设备和无线产品时，提高产品性能、延长电池工作时间是设计人员需要面对的两个问题。

DC-DC转换器具有效率高、输出电流大、静态电流小等优点，非常适用于为便携式设备供电。

目前DC-DC转换器设计技术开展主要趋势有：〔1〕高频化技术：随着开关频率的提高，开关变换器的体积也随之减小，功率密度也得到大幅提升，动态响应得到改善。

小功率DC-DC转换器的开关频率将上升到兆赫级。

〔2〕低输出电压技术：随着半导体制造技术的不断开展，微处理器和便携式电子设备的工作电压越来越低，这就要求未来的DC-DC变换器能够提供低输出电压以适应微处理器和便携式电子设备的要求。

双管mos正激驱动电路双管MOS正激驱动电路是一种常用的电路设计，广泛应用于各种电子设备中。

本文将详细介绍双管MOS正激驱动电路的原理、特点和应用。

一、原理双管MOS正激驱动电路由两个MOS管组成，分别为N沟道MOS管和P沟道MOS管。

其中，N沟道MOS管用于正激驱动，P沟道MOS管用于负激驱动。

正激驱动和负激驱动的作用是为了提高电路的响应速度和稳定性。

在正激驱动过程中，当输入信号为高电平时，N沟道MOS管导通，将正电压加到负激驱动端，使得P沟道MOS管截止。

反之，当输入信号为低电平时，N沟道MOS管截止，P沟道MOS管导通，将负电压加到负激驱动端，使得N沟道MOS管截止。

通过交替地控制两个MOS管的导通与截止状态，可以实现对输出信号的控制。

二、特点1. 响应速度快：双管MOS正激驱动电路采用了双管结构，可以快速切换两个MOS管的导通与截止状态，从而实现快速响应。

2. 驱动能力强：由于采用了两个MOS管的驱动方式，双管MOS 正激驱动电路具有较强的驱动能力，可以驱动各种负载。

3. 低功耗：双管MOS正激驱动电路在工作时只有一个MOS管导通，另一个MOS管截止，因此功耗较低。

4. 电压稳定性好：双管MOS正激驱动电路采用了双管结构，可以实现电压的稳定输出。

三、应用双管MOS正激驱动电路在实际应用中具有广泛的用途，常见的应用场景包括：1. 电源开关：双管MOS正激驱动电路可以控制电源的开关，实现对电源的启动和关闭。

2. 电机驱动：双管MOS正激驱动电路可以用于电机的正反转控制，实现对电机的驱动。

3. LED驱动：双管MOS正激驱动电路可以用于LED的亮灭控制，实现对LED的驱动。

4. 高频信号放大：双管MOS正激驱动电路具有较高的响应速度和驱动能力，适用于高频信号的放大。

总结：本文详细介绍了双管MOS正激驱动电路的原理、特点和应用。

双管MOS正激驱动电路通过交替地控制两个MOS管的导通与截止状态，实现对输出信号的控制。
