单片机课程设计---电子音乐盒的设计

基于单片机的音乐盒设计音乐盒是一种小型的自动播放音乐的装置，它以其独特的装饰性和音乐的美妙而备受欢迎。

随着电子技术的发展，基于单片机的音乐盒也逐渐出现并成为主流。

本文将从硬件设计和软件设计两个方面介绍基于单片机的音乐盒设计。

一、硬件设计1.单片机选择单片机是音乐盒的核心控制器，其选择应根据功能需求和成本考虑。

常用的单片机有PIC、AVR和ARM等。

PIC系列单片机成本较低，易于上手，适合初学者使用。

AVR系列单片机性能较好，适合需要复杂功能的设计。

ARM系列单片机功能强大，适合需求较高的应用。

2.电源电路音乐盒的电源电路需要保证供电稳定，并根据电源需求选择适当的电池或适配器。

一般情况下，音乐盒可以采用锂电池供电，以方便携带和使用。

3.音乐模块音乐模块是音乐盒的关键组成部分，用于播放音乐。

音乐模块通常由音源芯片和音响组成。

音源芯片可以选择解码芯片或音频模块，用于解码和播放音乐文件。

音响部分可以选择扬声器或耳机输出，以提供清晰的音乐效果。

4.控制按钮和指示灯音乐盒需要设计控制按钮和指示灯，以便用户操作和状态显示。

控制按钮用于启动、暂停和切换音乐等操作，指示灯用于显示音乐播放状态和电源状态。

5.外部接口音乐盒可以设计外部接口，以便扩展功能。

常见的外部接口包括USB 接口、SD卡接口和蓝牙接口等。

二、软件设计1.系统框架音乐盒的软件设计可以采用简单的状态机或多任务系统。

简单的状态机可以实现音乐的播放、暂停和停止等基本功能。

多任务系统可以实现多个功能的并发运行，提高系统的灵活性。

2.音乐播放控制音乐盒的主要功能是播放音乐，因此需要设计音乐播放控制模块。

该模块可以提供音乐的选择、播放和暂停等功能。

可以通过中断或轮询方式检测按钮的状态，以实现用户的控制。

3.音量控制音乐盒通常需要设计音量控制功能，以满足用户的需求。

可以通过PWM方式控制音量大小，调节音量输出。

4.音乐存储和读取音乐盒需要设计音乐存储和读取模块，以方便用户选择和加载音乐。

单片机课程设计论文题目 FSY电子音乐盒的单片机设计学院通信与电子工程学院专业班级电子083学生姓名指导教师王发智2011年12月11日摘要为了实现单片机控制音乐播放，此次毕业设计做出了尝试，即电子音乐盒的设计。

本设计采用了蜂鸣器发声来实现歌曲的播放，能保持基本音调不变，流畅播放出歌曲。

现选用AT89S51单片机。

主要设计模块包括数码管显示部分，功能键盘部分，蜂鸣器发声部分，彩灯部分。

数码管采用共阳极数码管，通过单片机P1口控制，实现歌曲序号的显示；功能键盘采用按键开关，通过单片机P3口控制，实现歌曲播放顺序的调换和暂停播放功能；蜂鸣器由单片机的P2口控制，实现歌曲播放；彩灯是由普通发光二极管代替，能实现单色长亮和闪烁效果。

主要工作过程是通过按下功能键实现上一首和下一首及暂停播放，同时有数码管显示当前播放歌曲的序号，蜂鸣器播放出音乐，当播放最后一首夜曲时还伴有彩灯闪烁。

此次设计要利用单片机及KeilC51编程软件编程和PROTEUS单片机仿真软件和电子电工等方面知识,用KeilC51编程软件编程，用PROTEUS单片机仿真软件仿真。

最后制作实物，将程序下载到单片机中，利用I/O口产生一定频率的方波，驱动蜂鸣器，发出不同的音调，从而演奏乐曲。

关键词：AT89S51单片机方波音调AbstractIn order to achieve single-chip control music playback,The design made an attempt to,That the design of electronic music box,This design uses a buzzer sound to achieve the song playing, can maintain the same basic tone, smooth playback of songs. AT89S51 microcontroller is used.Major design modules include digital display part, function keyboard parts, some of the buzzer sound, lights parts. Using common anode LED digital tube, through the P1 port control chip to realize the song number display; function keyboard with key switch, controlled by microcontroller port P3, playing songs in order to achieve the exchange and pause functions; buzzer by the microcontroller P2 port control, to achieve the song playing; lights are replaced by the ordinary light-emitting diodes, to achieve long light and color flashing effect.Main work process is achieved by pressing the function key and the next one on the head, and a pause, while a digital display serial number of the currently playing song, buzzer playing the music, when played with the last one Nocturne Shihai lightsTo take advantage of the chip design and software programming and programming KeilC51 PROTEUS microcontroller simulation software such as electrical and electronics knowledge, with KeilC51 programming software programming, microcontroller simulation software with the PROTEUS simulation. Finally, the physical production, the program to the microcontroller, the use of I / O ports have a certain frequency square wave to drive the buzzer, to issue a different tone to play music.Keywords:AT89S51 microcontroller square wave tone目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 概述 (1)第2章音乐盒总体设计 (2)2.1 设计功能要求 (2)2.2 总体设计原理 (2)2.3 总体设计框图 (3)第3章芯片的选择和介绍 (4)3.1 MCS-51系列单片机简介 (4)3.2 单片机的选择 (4)3.2.1 AT89S51芯片介绍 (5)第4章系统的硬件设计 (8)4.1 电源电路 (8)4.2 单片机最小系统 (8)4.3 数码管显示部分 (9)4.4 键盘部分 (33)4.4.1 按键开关 (33)4.4.2 轻触开关 (33)4.5 蜂鸣器部分 (33)第5章系统软件设计 (13)5.1 软件系统介绍 (13)5.2 编程语言的选择 (13)5.3 应用软件的选择——keilc51 (13)5.4 系统程序设计 (14)5.4.1 主程序流程图 (14)5.4.2 主程序 (15)5.4.3 定时器定时 (18)第6章系统仿真及硬件制作 (21)6.1 仿真的必要性 (21)6.2 系统仿真过程 (21)6.2.1 原理图的绘制 (21)6.2.2 程序的调入 (22)结论 (23)参考文献 (24)附录1 (25)附录2 (32)致谢 (33)第1章绪论1.1 概述语音乐盒的起源，可追溯至中世纪欧洲文艺复兴时期。

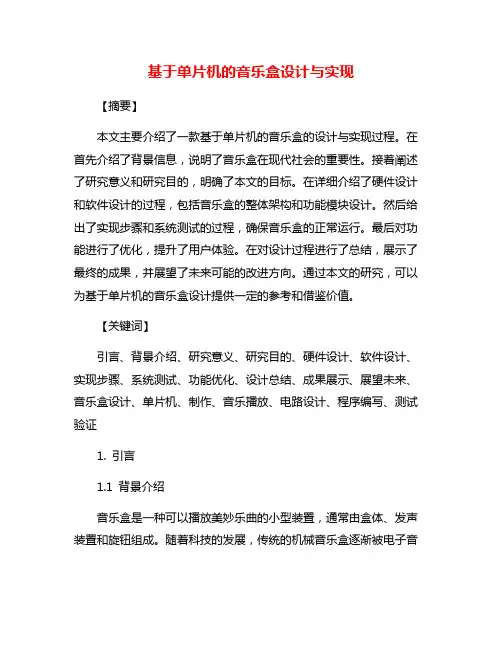

基于单片机的音乐盒设计与实现【摘要】本文主要介绍了一款基于单片机的音乐盒的设计与实现过程。

在首先介绍了背景信息，说明了音乐盒在现代社会的重要性。

接着阐述了研究意义和研究目的，明确了本文的目标。

在详细介绍了硬件设计和软件设计的过程，包括音乐盒的整体架构和功能模块设计。

然后给出了实现步骤和系统测试的过程，确保音乐盒的正常运行。

最后对功能进行了优化，提升了用户体验。

在对设计过程进行了总结，展示了最终的成果，并展望了未来可能的改进方向。

通过本文的研究，可以为基于单片机的音乐盒设计提供一定的参考和借鉴价值。

【关键词】引言、背景介绍、研究意义、研究目的、硬件设计、软件设计、实现步骤、系统测试、功能优化、设计总结、成果展示、展望未来、音乐盒设计、单片机、制作、音乐播放、电路设计、程序编写、测试验证1. 引言1.1 背景介绍音乐盒是一种可以播放美妙乐曲的小型装置，通常由盒体、发声装置和旋钮组成。

随着科技的发展，传统的机械音乐盒逐渐被电子音乐盒所取代。

基于单片机的音乐盒设计与实现，正是将现代科技与传统音乐结合的产物。

基于单片机的音乐盒设计与实现，可以通过预先编程的方式实现多种音乐的存储和播放，同时可以实现音乐的自动循环和定时播放等功能。

这不仅增加了音乐盒的灵活性和功能性，也为人们提供了更加便利和多样化的音乐享受方式。

基于单片机的音乐盒设计与实现具有重要的研究意义和实际应用价值。

通过本篇文章的介绍，我们将深入探讨基于单片机的音乐盒设计与实现，为读者呈现一个全面的设计方案和实现步骤。

1.2 研究意义音乐盒是一种古老而具有浓厚艺术氛围的音乐播放器，它通过装置内置的音乐盘或者转动式音梭使得音乐发声。

在现代科技的不断发展下，基于单片机的音乐盒设计与实现成为了一个新的研究领域。

这种音乐盒不仅能够实现传统音乐盒的功能，更能够通过单片机的强大功能实现更多高级的音乐播放功能。

研究基于单片机的音乐盒设计与实现具有重要的意义。

基于单片机的音乐盒在硬件设计和软件设计上更加灵活多样，可以实现更多种类的音乐播放方式。

电子音乐盒1、设计任务和要求 (1)2、总体设计 (1)3、硬件设计 (2)3。

1 硬件电路 (2)3.2 原理说明 (2)4、软件设计 (3)5、仿真、安装和调试 (3)6、收获与体会 (4)参考文献 (5)附件1：元件清单 (6)附件2: 总电路图 (7)附件3:音乐程序 (8)音乐盒设计1、设计任务和要求(1）利用I/O口产生一定频率的方波，驱动蜂鸣器,发出不同的音调,从而演乐曲(内存两首乐曲）。

（2）采用七段数码管显示当前播放的歌曲序号。

(3)可通过功能键选择乐曲，暂停，播放，上一曲,下一曲。

2、总体设计(1）要产生音频脉冲，只要算出某一音频的周期(1/音频），然后将此周期除以2，即为半周期的时间,利用定时器计时这个半周期时间,每当计时到后就将输出脉冲的I/O反相，然后重复计时此半周期时间再对I/O口反相,就可在I/O脚上得到此频率的脉冲（2)利用8051的内部定时器使其工作在计数器模式MODE1下,改变记数值TH0及TL0以产生不同频率的方法。

例如频率为523HZ,其周期T=1/523=1912微秒,因此只要令计数器定时956/1=956在每记数9次时将I/O口反相，就可得到中音D0（523HZ).记数脉冲值与频率的关系公式如下:N=Fi/2/Fr N：记数值Fi：内部计时一次为1微秒．故其频率为1MHZFr；要产生的频率(3):起记数值的求法如下：T＝65536－N＝65536－Fi／2／Fr例如:设K＝65536，F＝1000000＝Fi＝1MHZ，求低音D0(523HZ)，高音的D0（1046HZ）的记数值。

T＝65536－N＝65536－Fi／2／Fr＝65536－1000000／2／Fr＝65536－500000／Fr低音D0的T ＝65536－500000／262＝63627 中音D0的T ＝65536－500000／523＝64580 低音D0的T ＝65536－500000／1047＝650593、硬件设计 3.1 硬件电路本设计中用到89C51单片机,喇叭，七段显示数码管LED 。
