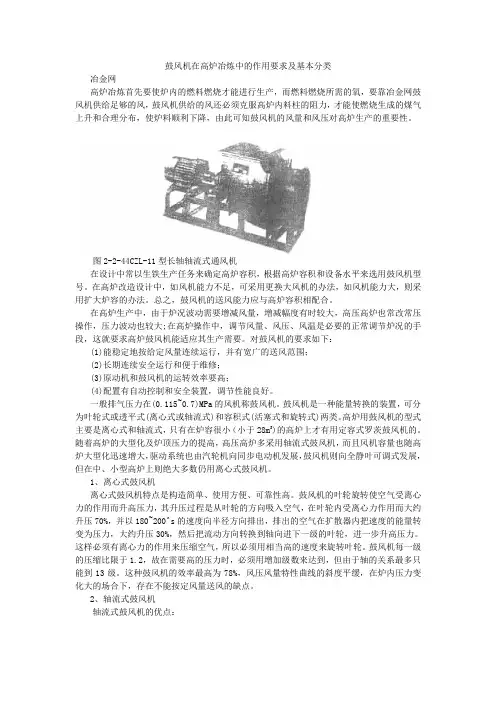

鼓风机在高炉冶炼中的作用要求及基本分类冶金网高炉冶炼首先要使炉内的燃料燃烧才能进行生产，而燃料燃烧所需的氧，要靠冶金网鼓风机供给足够的风，鼓风机供给的风还必须克服高炉内料柱的阻力，才能使燃烧生成的煤气上升和合理分布，使炉料顺利下降，由此可知鼓风机的风量和风压对高炉生产的重要性。
图2-2-44CZL-11型长轴轴流式通风机在设计中常以生铁生产任务来确定高炉容积，根据高炉容积和设备水平来选用鼓风机型号。
在高炉改造设计中，如风机能力不足，可采用更换大风机的办法，如风机能力大，则采用扩大炉容的办法。
总之，鼓风机的送风能力应与高炉容积相配合。
在高炉生产中，由于炉况波动需要增减风量，增减幅度有时较大，高压高炉也常改常压操作，压力波动也较大;在高炉操作中，调节风量、风压、风温是必要的正常调节炉况的手段，这就要求高炉鼓风机能适应其生产需要。
对鼓风机的要求如下：(1)能稳定地按给定风量连续运行，并有宽广的送风范围；(2)长期连续安全运行和便于维修；(3)原动机和鼓风机的运转效率要高；(4)配置有自动控制和安全装置，调节性能良好。
一般排气压力在(0.115~0.7)MPa的风机称鼓风机。
鼓风机是一种能量转换的装置，可分为叶轮式或透平式(离心式或轴流式)和容积式(活塞式和旋转式)两类。
高炉用鼓风机的型式主要是离心式和轴流式，只有在炉容很小（小于28m3)的高炉上才有用定容式罗茨鼓风机的。
随着高炉的大型化及炉顶压力的提高，高压高炉多采用轴流式鼓风机，而且风机容量也随高炉大型化迅速增大，驱动系统也由汽轮机向同步电动机发展，鼓风机则向全静叶可调式发展，但在中、小型高炉上则绝大多数仍用离心式鼓风机。
1、离心式鼓风机离心式鼓风机特点是构造简单、使用方便、可靠性高。
鼓风机的叶轮旋转使空气受离心力的作用而升高压力，其升压过程是从叶轮的方向吸入空气，在叶轮内受离心力作用而大约升压70%，并以180~200^s的速度向半径方向排出，排出的空气在扩散器内把速度的能量转变为压力，大约升压30%，然后把流动方向转换到轴向进下一级的叶轮，进一步升高压力。
高炉鼓风机参数一、引言高炉鼓风机是高炉炼铁过程中的重要设备之一，主要用于提供高炉燃烧所需的氧气，保证高炉正常运行。
鼓风机的参数对高炉的炼铁效果和能耗有着重要的影响。
本文将介绍高炉鼓风机常见的参数，包括风量、压力、功率等。
二、风量风量是指鼓风机每单位时间内输送的气体体积。
通常以立方米/小时（m³/h）或立方米/秒（m³/s）来表示。
高炉鼓风机的风量大小与高炉的规模和工艺要求有关。
一般情况下，高炉的风量在10000-30000m³/h之间，大型高炉可达到40000m³/h以上。
三、压力压力是指鼓风机输出风气的压强。
通常以帕斯卡（Pa）或毫巴（mbar）来表示。
高炉鼓风机的压力大小与高炉的炉温和炼铁工艺有关。
一般情况下，高炉的鼓风压力在1000-3000Pa之间，大型高炉可达到4000Pa以上。
四、功率功率是指鼓风机所需的电能或机械能。
通常以千瓦（kW）或马力（hp）来表示。
高炉鼓风机的功率大小与高炉的规模和风量有关。
一般情况下，高炉的鼓风机功率在100-1000kW之间，大型高炉可达到2000kW以上。
五、转速转速是指鼓风机的转动速度。
通常以转/分钟（rpm）或转/秒（rps）来表示。
高炉鼓风机的转速大小与高炉的规模和工艺要求有关。
一般情况下，高炉的鼓风机转速在1000-3000rpm之间，大型高炉可达到4000rpm以上。
六、效率效率是指鼓风机将输入的能量转化为输出风气的能力。
通常以百分比（%）来表示。
高炉鼓风机的效率大小与鼓风机的设计和制造质量有关。
一般情况下，高炉鼓风机的效率在60-80%之间，优质的鼓风机可达到85%以上。
七、噪音噪音是指鼓风机在工作过程中产生的声音。
通常以分贝（dB）来表示。
高炉鼓风机的噪音大小与鼓风机的设计和制造工艺有关。
一般情况下，高炉鼓风机的噪音在80-100dB之间，为了保护工人的听力健康，需要采取噪音控制措施。
八、温升温升是指鼓风机在工作过程中产生的热量。
中钢炼铁1#、4#、5#高炉鼓风机自动拨风系统摘要：为了解决高炉因鼓风机突然跳闸造成炉膛“坐料”、风口“灌渣”问题关键词：高炉；鼓风机；拨风中钢炼铁1#、4#、5#高炉自2008年投产以来，由于各种原因相继发生鼓风机事故跳闸，造成高炉事故断风，致使高炉风口灌渣事故发生.高炉风口灌渣事故不仅造成更换风口的直接经济损失，如风口设备费和人工费；间接经济损失更惨重，如停产及恢复炉况造成的经济损失。
本文详细介绍了中天钢铁1#、4#、5#高炉的自动拨风系统，论述了该系统的设计思想、系统组成、系统运行情况、plc 系统的硬件与软件构成。
1.鼓风机系统配置说明1#、4#550m3高炉配置鼓风机型号为av45-12，进口冷风流量2200 m3/min，出口冷风压力0.39mpa，常用冷风压力为0.28--0.29mpa。
5#850m3高炉配置鼓风机型号为av56-13，进口冷风流量3150m3/min，出口冷风压力0.45mpa，常用冷风压力为0.33--0.34mpa。
送风管道通径都为1200mm。
1#高炉鼓风机位于1#高炉鼓风机房，4#、5#高炉鼓风机同在4#高炉鼓风机房，两地相距约200米，中间有一根离心备用鼓风机送风管道相连。
（如下图1）2.拨风系统设计方案在1#、5#高炉之间增加自动拨风系统一套（因1#高炉与5#高炉工作压力相差较大，1#高炉向5#高炉拨风时，无法满足两个高炉的最低工作压力，因此只能5#高炉向1#高炉拨风），当1#高炉鼓风机故障跳机时，5#高炉鼓风机通过拨风管道自动往1#高炉冷风系统拨风，使1#高炉不至于风口灌渣，并在一段时间内维持较低的生产压力。
拨风管道可利用1#高炉离心备用风机冷风管道。
在4#、5#高炉之间增加自动拨风系统一套，当4#或5#高炉其中一台鼓风机故障跳机时，4#、5#高炉鼓风机通过拨风管道自动往对方高炉冷风系统拨风，使故障高炉不至于风口灌渣，并在一段时间内维持较低的生产压力。
高炉鼓风机参数一、引言高炉鼓风机是高炉炼铁过程中至关重要的设备之一。
它通过提供高压空气使炉内燃烧充分，保证高炉正常运行。
高炉鼓风机的参数对于高炉炼铁工艺的稳定性和效率起着关键性的作用。
本文将详细介绍高炉鼓风机的主要参数及其重要性。
二、风量风量是高炉鼓风机的重要参数之一，它表示单位时间内通过鼓风机的空气量。
风量的大小直接影响到高炉的冶炼能力和产量。
通常情况下，高炉的风量需根据高炉的规模和炼铁工艺来确定，一般以立方米/小时为单位。
三、风压风压是指鼓风机出口的空气压力。
高炉鼓风机需要产生足够的风压，以克服高炉内的阻力，将空气送入炉腔。
风压的大小与高炉的高度、炉内负荷以及炉渣特性等因素有关。
合理的风压能够保证燃烧充分，提高高炉的冶炼效率。
四、功率功率是高炉鼓风机的电机功率，用于驱动鼓风机正常运转。
功率的大小与高炉的规模、风量和风压有关。
高炉鼓风机的功率应根据实际需要进行合理选取，以保证鼓风机的正常运行，并尽可能减少能耗。
五、转速转速是指鼓风机旋转的圈数，通常以转/分钟为单位。
高炉鼓风机的转速与风量、风压以及鼓风机的结构有关。
合理的转速能够保证风量和风压的稳定性，同时减少鼓风机的噪音和振动。
六、效率效率是高炉鼓风机的重要指标之一，表示鼓风机的能量转换效率。
高效率的鼓风机能够提高能源利用率，减少能耗。
鼓风机的效率与其结构设计、风叶形状以及传动装置等因素有关。
高炉鼓风机的效率需根据实际情况进行合理选取，以达到节能降耗的目的。
七、温升温升是指高炉鼓风机在运行过程中的温度升高。
温升的大小与鼓风机的负荷、风量以及传热方式有关。
合理的温升能够保证鼓风机的正常运行，同时减少对环境的热污染。
八、噪音噪音是高炉鼓风机在运行过程中产生的声音。
噪音的大小与鼓风机的转速、风量以及结构设计有关。
过大的噪音会对工人的健康和工作环境造成影响。
合理的设计和维护能够降低鼓风机的噪音水平，保证工作场所的安静。
九、维护周期维护周期是指高炉鼓风机进行例行维护的时间间隔。
高炉的“心脏”—鼓风机原理及问题处理【案例概述】鼓风机通过吸进大量空气经过加压，增大了空气的压力，从而形成一定的压力和流量的气体。
经过风压以及风量调节之后，输入到高炉的一种动力机械。
鼓风机的作用：高炉冶金生产中需要大量的氧气作为化学反应的原料，从而为高炉中的烧结矿料能充分燃烧。
鼓风机通过吸入大量空气进行加压，形成一定的风压和风量，最终输入高炉中燃烧。
高炉鼓风机是高炉生产运行的关键，从高炉的英文名称“BlastFurnace”可以看出，Blast指的就是鼓风的意思。
可以说，高炉鼓风机就是高炉的心脏，为高炉运行提供源源不断地动力。
实际生产中经常说的“有风才有铁”就是这个道理。
按照目前的国内高炉实际运行情况估计，国内高炉保守数量900座，风机数量与高炉数量比例1.2，那么鼓风机数量在1080台左右。
提高鼓风机的效率、稳定率对于国内炼铁工业的稳定和成本控制具有十分关键的意义。
一、分类鼓风机的类型很多，按照鼓风机的动力类型、气流方向等进行划分，可以分为以下几种：1.驱动类型:对大容量高炉鼓风机组，通常分为汽动机组和电动机组，电动鼓风机组由电动机驱动风机运转，对厂区电力系统的稳定性要求较高；汽动鼓风机组由汽轮机驱动风机运转，对汽轮机、锅炉及其辅机系统的稳定性要求较高。
2.气体流动方向分为罗茨式鼓风机、轴流式鼓风机、离心式鼓风机。
二、风机选型目前国内外的高炉鼓风机均采用叶片式风机,主要有离心式和轴流式两大类。
离心鼓风机具有结构简单,运行可靠,设计点效率高,噪声较小等优点；轴流式鼓风机具有结构紧凑、体积小、重量轻、负荷调节性好、使用范围宽、风机转动惯量小、电机易启动等特点,所以在大型化和现代化高炉上被广泛使用。
离心式鼓风机结构简单,安全可靠,但其体积庞大,转子特重,安装和维护不方便,电机的启动也非常困难。
另外还要附加盘车等辅助装置,使成本提高,所以在大型高炉上通常不采用该种风机。
但是,使用离心式鼓风机可以比使用轴流式风机少用一台风机和电机,减少设备的一次性投入,运行3年左右即可收回购买轴流式风机多支出的投资。

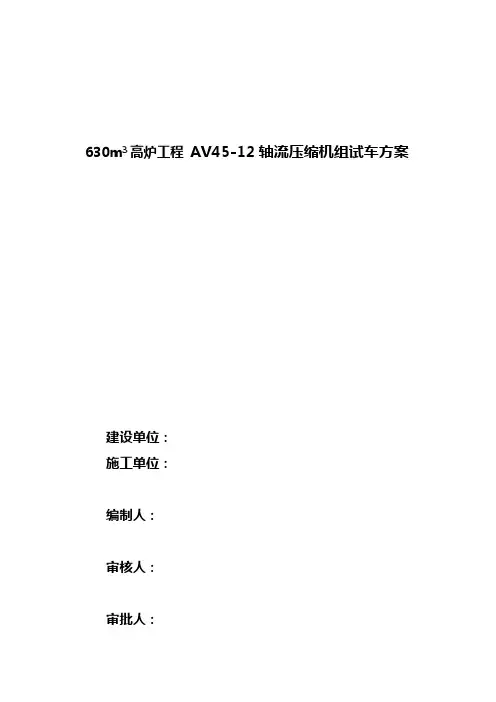

630m3高炉工程AV45-12轴流压缩机组试车方案建设单位：施工单位：编制人：审核人：审批人：一、工程概况：本工程位于唐山市钢铁厂院内，为工程扩建项目，是3#630M3高炉工程的配套系统。
本鼓风机站内相应配套主要设备有：电气控制系统、自动化PLC柜、主电机、齿轮箱、轴流压缩机、动力油站、润滑油站、空气过滤器；管道包括：进风管道、排气管道、油系统管道、冷却水管道、伴热蒸汽及氮气管道。
二、工艺概述：1机组主风机及各辅助设备的设计数据（设备位号见900335流程图）2.1轴流压缩机设备位号：10.00型号：AV45-12介质：空气入口流量：1950m3/min进气压力：0.0994Mpa（A）排气压力：0.37Mpa（A）工作转速：7150r/min轴功率：6044Kw主轴旋转方向：从进气端看顺时针设备制造商：陕西鼓风机（集团）有限公司2.2齿轮箱设备位号：50.00传递功率：8000Kw速比：4.815盘车装置：电动盘车盘车电机：380v/15Kw盘车转速：73rpm齿轮形式：平行轴双斜齿齿型：渐开线硬齿面设机组工艺概述：备制造商：西安陕鼓动力股份有限公司/郑州机械研究所2.3电动机设备位号：40.00额定功率：8000Kw额定电压：10000v额定转速：1490rpm额定电流：524A传递效率：96.7%冷却方式：上水冷绝缘等级：F级2.4动力油站图号：87020 CK型号：DYZ33-16输出油压：12Mpa输出流量：33/min过滤精度：5 μm油牌号：30#透平油油箱容积：500L油泵：恒压变量轴向柱塞泵油泵电机：型号：Y160L-4B35 功率：15KW 蓄能器规格：16*2L冷油器型号：2LQFW-AIF 耗水量3T/h 2.5润滑油站图号：87005容量：6300L电动泵型号：流量：648L/min压力：0.5Mpa（G）功率：11*2KW转速：1450r/min双联滤油器过滤精度：20μm双联滤油器冷却水量：80*2T/h冷却面积：100*2m2三、组试车方案的编制依据：⒈设计施工图纸；⒉机组设备说明书及有关技术文件；⒊施工组织设计及方案；⒋各分项,分部工程的施工技术资料及记录；⒌《机械设备安装工程施工及验收通用规范》。

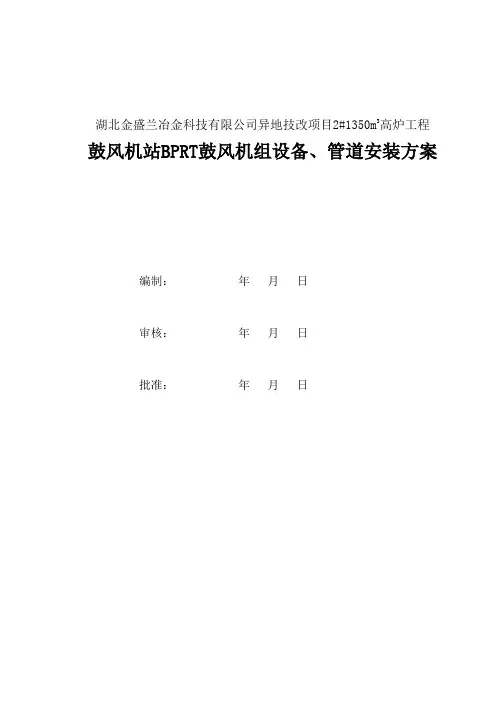

湖北金盛兰冶金科技有限公司异地技改项目2#1350m3高炉工程鼓风机站BPRT鼓风机组设备、管道安装方案编制：年月日审核：年月日批准：年月日目录一、工程概况 (1)二、施工前的准备工作 (2)三、设备安装施工 (2)四、管道安装施工 (10)五、质量保证措施 (14)六、安全保证措施 (14)七、施工材料、工机具需用计划 (15)八、安全保证体系 (17)九、质量保证体系 (18)一、工程概况：1.1、编制依据本方案依据某有限公司设计蓝图设计的某有限公司2#1350m³高炉工程鼓风机站工艺图（图号A1311.611R1）施工图纸及设计说明、设备随机资料说明书、相关验收规范：《机械设备安装工程施工及验收通用规范》 GB50231-2009《轴流鼓风机、风机、泵安装工程施工及验收规范》 GB50275-2010《现场设备管道焊接工艺施工及验收规范》 GB50236—2011《炼铁机械设备工程安装验收规范》（GB50679-2011）《工业金属管道工程施工及验收规范》GB50235-2010设备随机资料及说明书。
1.2、工程概况为配合某有限公司2#1350m³高炉的附属系统，配套建设鼓风机站一座，鼓风机站内设计安装一台为陕西鼓风机厂生产的AV63-14BPRT轴流轴流鼓风机组。
（1）鼓风机的主要参数：全静叶可调轴流轴流鼓风机（陕西鼓风机厂生产）：型号：AV63-14 工作转速：5182r/min流量：3298Nm³/min 旋转方向：顺时针（进气端看）进气压力0.0992MPa 排气压力0.48 MPa进气温度14.5oC 排气温度165oC（2）电动机：型号：YGF1000-4 额定电压10000V 冷却方式：水冷额定电流：1179A 额定转速：1485r/min 功率因数：0.909功率18000KW 启动电流控制在额定电流的1.6倍之内（3）增速箱：传递功率： 18000kw 输入转速： 1486r/min输出转速： 5220r/min 速比： 3.513（4）变速离合器：传递功率： 9500kw 输入转速： 2992r/min输出转速： 5220r/min 速比： 1.745（5）煤气透平机：型号：MPG9.2-281/150 工作转速：3000r/min流量：26万Nm³/h设计点输出功率：6500kw最大点输出功率：9200kw 进气温度180oC进气压力180kPa 排气压力12kPa1.3、工程特点(1)施工工期短，必须进行夜间施工。
前言Ⅰ. 编制依据✧国家及行业颁发的施工质量验收规范；✧本企业操作规程及科技成果；✧现场条件、施工特点及施工经验；✧招标文件；✧国家法律法规及强制性标准Ⅱ. 工期目标安装时间根据项目部具体安排。
Ⅲ. 质量目标单位工程合格率100％。
分项工程合格率100％Ⅳ. 安全目标1.杜绝工亡、重伤事故，千人负伤率控制在3‰；2.消灭重大交通、火灾、机械设备事故；3.创建安全文明工地，达标率不小于80﹪。
Ⅴ. 环保及文明施工目标1.噪声排放达标。
2.现场目测无扬尘。
3.运输无遗洒。
4.生产及生活污水达标排放。
5.施工现场夜间无光污染。
6.使用环保型灭火器。
7.尽量减少油品、化学品的泄露现象。
8.固体废弃物实现分类管理，提高回收利用率。
9.最大限度地节约水、电能源。
1.工程项目概况该标段工程设备安装主要包括鼓风机、马达，润滑油站，高位油箱，控制油站，控制阀台，防风消音器，水泵，空冷器，隔音罩，电动单梁起重机等。
鼓风机及马达是工艺中最关键的设备，对安装质量的要求十分严格，其安装质量的优劣，直接关系到生产工艺线能否正常运行，在施工过程中，我们将严格按照设计图纸及国家有关技术标准和规范进行安装施工，关键、隐蔽工程将请业主及其委派的现场专家确认并会签，不合格工程不转入下一道工序。
2.工程施工特点2.1 本工程施工地点属于厂房内施工，施工区域小。
2.2 本工程主体设备吨位较重、加工精度高、精密部件多，安装精度要求高。
2.3 本工程施工区域相关专业间交叉配合项目多。
因此，要合理安排各专业间的配合施工。
2.4 施工过程鼓风机马达采用500吨汽车吊作业其余厂房内设备使用厂房内天车作业，厂房外设备采用汽车吊作业，吊装过程要做好对设备的保护。
3.施工部署3.1施工的依据1）本工程招标文件；2）国家规范；3）本工程施工特点；4）现场施工条件及我公司资源状况；5）我公司承建的类似工程施工经验。
3.2设备安装阶段：土建施工单位交付已施工完的设备基础并达到安装条件后，机械安装人员进入施工现场进行设备基础复测、中心标板和基准点的埋设以及设备安装座浆垫板的施工。
设备运至施工现场，按施工图纸安装就位并进行初调和精调，经有关人员检查确认后对基础进行一、二次灌浆，并进行能源介质管道的安装、试压、冲(吹)扫。
3.3设备调试阶段：本阶段从各区段开始单体试车起，到无负荷联动试车完为止。
本阶段是在设备安装结束后，能源介质都已顺利开通的情况下进行，主要任务是检查设备性能和安装质量、完善电气及自动化系统，为负荷试车创造条件。
调试要求电气设备、自动化仪表、计算机调试同步进行。
设备调试以先单体试验后区域试验，先基础后综合为原则，尽快完成设备单体调试，及时发现问题，及时解决，最终保证联动调试成功。
单体调试以机械调试为主，电气为辅配合进行；联动调试以电气调试为主，机械为辅配合进行。
调试人员认真配合专家进行系统调试、无负荷联动试车并最终交付业主进行负荷联动试车及试生产。
4.施工准备4.1技术准备4.1.1 随时与业主保持联系，积极参加工程交底、图纸会审，同时取得各项技术资料及有关图集，制定施工技术措施，组织施工技术交底。
4.1.2 开工前，编制主要工程施工方案，施工时严格按此施工。
特殊工序开工前编制专项施工方案。
压力管道和特种设备开工前要作好对当地技术质量监督局的报监工作。
4.1.3 与设备制造单位进行协调，确定设备出厂时间、顺序、状态，以此为依据准备设备进场的场地及确定库房管理人员保护措施。
4.1.4技术标准配备开工前按要求配备相关技术标准，保证其覆盖率达100%。
4.2生产要素准备4.2.1 劳动力配置针对本工程的施工特点，为确保工期目标的实现，参加工程管理的人员均为在相关系统工程建设或具同类型项目施工经验的人员。
a) 各专业施工班组根据合同工期、施工进度计划、安装工作量、现场实际施工情况、劳动生产率及其它因素制订工程施工各阶段的劳动力计划，并依此组织施工人员进入施工场地。
b) 专业施工班组按计划组织劳动力进入施工场地，满足工程进展和施工配合所需的数量，必须保证具备完成本项目所必备的技术条件。
c) 从事技术工种作业人员必须经过相应专业培训，并具有上岗证件，确保持证上岗。
尤其对焊工、电工、起重工、架子工等特殊技术工种人员需加强培训，保证其技术素质。
4.2.2 施工材料、机械准备对于甲供材料及时报出施工图材料预算，经甲方相关部门审批后进行备料。
按照施工进度的要求及时组织材料进场，自行采购的材料，要注意市场行情，及时采购，按计划供货，同时要保证材料的质量，确保不影响施工。
工程开工前，对拟选用的施工机具进行检查、维修，以保证其完好率达100％。
本工程拟选用的主要施工机械如下：拟投入机具装备表4.2.3施工现场准备施工现场准备包括：现场临时设施安排，施工介质排放，施工用水、电、路布置、库房、办公区域设置必须在施工以前全部准备到位。
5.施工依据1）施工图纸及技术资料。
2）《机械设备安装工程施工及验收通用技术规范》 GB50231-2006。
3) 《炼铁机械设备工程安装验收规范》G B50372-20064) 《压缩机、风机、泵安装工程施工及验收规范》G B50275-985）《冶金机械液压、润滑和气动设备工程安装验收规范》 GB50387-2006。
6.施工方法6.1 通用安装方法1）基础验收○1对土建施工完交工的基础，要按照图纸及验收规范进行验收。
验收时要检查基础的中心线、标高、几何尺寸、预埋螺栓的高度、规格、螺纹长度及表面质量等。
对直埋地脚螺栓还要检查根部中心位置、垂直度和顶部标高，对预留螺栓孔要检查预留孔中心位置、孔垂直度和孔的深度，对活动式地脚螺栓的予埋钢管及带槽锚板的基础，除检查钢管中心位置、钢管垂直度以外，还应检查锚板方向和几何尺寸（也可以采用地脚螺栓模拟检查的方法进行检查）如有达不到要求的应及时进行处理，直到满足安装要求为止。
②设备基础应具备安装条件和有完整的交工验收资料。
③设备基础的尺寸极限偏差和水平度、铅垂度公差应符合下表的规定。
设备基础的尺寸极限偏差及水平度、铅垂度公差mm④设备基础表面及预留孔内应清洁，直埋地脚螺栓的螺纹和螺母应防护完好。
○5有遗留的模板和露出混凝土外的钢筋等必须清除，并将设备安装场地及地脚孔内碎料、脏物及积水等全部清除干净。
○6基础周围必须填平、夯实，并提供沉降观测点。
○7为安全安装设备，窑墩基础必须安装防护拦杆，或用φ33.5钢管搭建临时楼梯及防护栏杆。
2) 中心标板及基准点的设定○1在设备安装之前，首先根据设计、安装和将来对设备进行检修的需要，并结合本区设备布置图，绘制永久中心标板和永久基准点布置图，以供设备安装调整使用，在图中标明永久中心标板和永久基准点的编号、设置位置。
埋设永久性中心标板和永久基准点，以供设备安装调整使用。
另外可以根据安装需要以永久基准线和基准点为准，增设辅助中心标板及基准点。
○2基准线和基准点的施工测量应符合GB50026-93《工程测量规范》的规定。
永久性中心标板和基准点可采用铜材、不锈钢材制造。
永久中心标板和基准中心标板、基准点制作图○3使用水准仪根据甲方提供的基准标点，测量标高，并在基础边缘处设定一个安装过程中固定的标高点。
基准偏差在±1mm之内。
在安装期间加以保护，作为整个安装期间的测量基准。
○4根据土建交接的中心线，设置纵横向中心线的永久中心标板，作为设备找正的依据3) 垫板施工○1基础铲麻：将布置垫铁的地方铲麻面，铲除基础表面的浮层，铲完后用压缩空气吹扫干净，保证砂堆与基础面结合良好。
○2将基础清理干净后放出砂墩平垫铁中心线。
○3根据工艺图与《机械设备安装工程施工及验收通用技术规范》 GB50231-2006，布置垫铁，尽可能靠近地脚。
○4根据基础顶面标高计算各组垫铁的标高首先应量好设备底座的实际加工尺寸，比如设备底座的实际尺寸要进行测量，如果在开始座浆前设备的底座还不能交货到现场，应请项目部协助向设备制造厂索取底座的实际加工尺寸。
，然后开始座浆。
○5砂墩制作：砂堆标高误差为0～-1mm ，斜度为3.5%。
水平度允许偏差0.2mm/m 。
○6砂堆的配比为：525#硅酸盐水泥：中砂：水=1 ：1：适量。
○7水的用量应根据现场的温、湿度确定，一般在拌合后，用手握紧不出水，手放开不散开为宜。
○8于砂墩制作同时放置平垫铁并用水准仪进行检测各点标高。
○9砂墩养护：夏天浇水养护3天，养护期间砂墩不能受外力冲击。
○10大型平垫板中间应设计有排气孔，斜垫板加工斜度一般取1:40。
座浆时座浆材料要严格计量，并制作试块进行强度检验，并提出报告检验单。
4) 设备的平面定位为了保证设备在基础上准确就位，设备吊装就位后应根据已设置的中心标5) 设备的标高调整以设备的某一有标高显示的精加工面为检测基准面，通过调整斜垫板，使设备的标高调整到施工验收规范允许偏差范围之内。
如果永久性基准点离设备较远，应用精密水准仪进行倒点。
根据永久性基准点，投设在设备附近一个辅助基准点，以便于设备在安装过程中的标高调整。
6) 设备的水平度调整设备水平度调整方法分整体设备、分体设备。
①一般整体设备在设备的工作表面或组装结合部表面直接用水平仪测量，水平调整选用0.02mm/m的方水平。
②分体设备安装时可分别对各分体部件进行找平。
先将两底座分别找正、找平，然后将长平尺放在两底座上，把方水平放在平尺上进行测量。
7) 设备的铅垂度调整设备的铅垂度调整可采用吊钢线测量法或磁力线坠法。
在设备的上方设置一线架，在线架上挂一钢线，下端挂一线坠，然后用内径千分尺测量设备与钢线的间距，测量两点，根据两点的距离（两点的位置要根据设备情况而定），可算出铅垂度差，为了测量准确可采用放大镜观察接触法或用声（光）法。
8）设备的吊装、就位a、本工程电动机重量大，使用厂房内天车不能吊装就位，电动机的吊装采用500吨汽车吊从厂房外部吊装，从厂房顶部就位。
b、其它厂房内设备的吊装采用厂房内天车吊装作业，转子吊装采用厂家提供专用吊具进行。
c、蒸发式空冷器的吊装考虑施工现场实际情况，吊车不能就近吊装，必须采用300吨汽车吊进行作业，吊装作业应前后衔接，做好前期准备工作，首先将空冷器吊起，马上安装空冷器支腿，然后就位，一台吊装完成后立马进行第二台的吊装，需300吨汽车吊1.5台班。
d、防风消音器、空气过滤器、排气消音器及其它厂房外设备的吊装采用160吨汽车吊作业，需1600汽车吊4台班。
e、设备吊装示意一般设备6.2.1 设备的保护：设备搬运和吊装时，吊点应在设备或包装箱的标示位置，应有保护措施，不应因搬运和吊装造成设备损伤；设备的保管应按符合设备技术文件对设备存放的要求，防止设备变形、腐蚀、损伤和丢失。
6.2.2设备的检查：设备安装前，应进行开箱检查，形成检验记录。
