电泳工艺的缺点【详述】

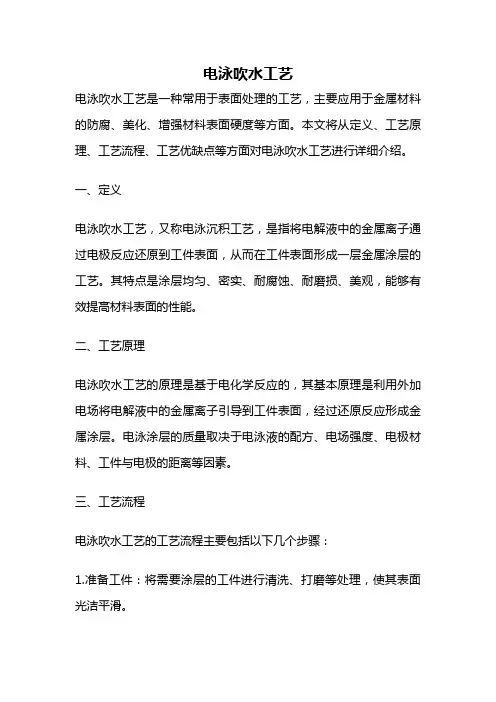

电泳吹水工艺电泳吹水工艺是一种常用于表面处理的工艺，主要应用于金属材料的防腐、美化、增强材料表面硬度等方面。

本文将从定义、工艺原理、工艺流程、工艺优缺点等方面对电泳吹水工艺进行详细介绍。

一、定义电泳吹水工艺，又称电泳沉积工艺，是指将电解液中的金属离子通过电极反应还原到工件表面，从而在工件表面形成一层金属涂层的工艺。

其特点是涂层均匀、密实、耐腐蚀、耐磨损、美观，能够有效提高材料表面的性能。

二、工艺原理电泳吹水工艺的原理是基于电化学反应的，其基本原理是利用外加电场将电解液中的金属离子引导到工件表面，经过还原反应形成金属涂层。

电泳涂层的质量取决于电泳液的配方、电场强度、电极材料、工件与电极的距离等因素。

三、工艺流程电泳吹水工艺的工艺流程主要包括以下几个步骤：1.准备工件：将需要涂层的工件进行清洗、打磨等处理，使其表面光洁平滑。

2.制备电泳液：按照一定的比例将金属盐、添加剂等混合在一起，制成电泳液。

3.电泳：将工件悬挂在电泳槽中，与电极连接，借助外加电场将电泳液中的金属离子引导到工件表面，形成金属涂层。

4.吹水：电泳涂层完成后，需要进行清洗和干燥。

这一步骤称为吹水，主要是通过高压气流将工件表面的水分吹干，以防止水分残留导致涂层质量下降。

5.后处理：根据需要进行烤漆、抛光等处理，使工件表面涂层更加均匀美观。

四、工艺优缺点电泳吹水工艺具有以下优点：1.涂层质量好：电泳涂层均匀、密实，能够有效提高材料表面的性能。

2.适用范围广：电泳吹水工艺适用于各种金属材料的表面处理，包括钢铁、铝合金、镁合金、锌合金等。

3.环保节能：电泳涂层工艺不需要使用有机溶剂，无需烘干、烤漆等工艺，节约能源，减少环境污染。

4.成本低：电泳涂层工艺成本低，适用于大规模生产。

但是，电泳吹水工艺也有一些缺点：1.工艺复杂：电泳涂层工艺需要液体搅拌、温度控制、电场控制等多个因素的协调，工艺比较复杂。

2.设备投资大：电泳涂层工艺需要专门的设备和电极，设备投资较大。

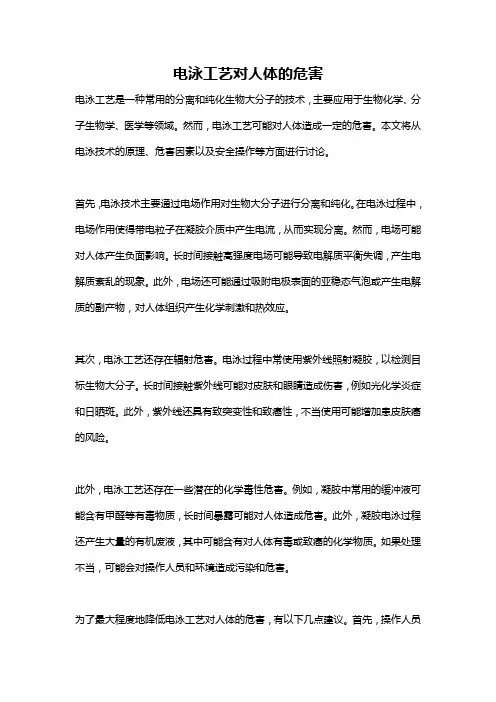

电泳工艺对人体的危害电泳工艺是一种常用的分离和纯化生物大分子的技术，主要应用于生物化学、分子生物学、医学等领域。

然而，电泳工艺可能对人体造成一定的危害。

本文将从电泳技术的原理、危害因素以及安全操作等方面进行讨论。

首先，电泳技术主要通过电场作用对生物大分子进行分离和纯化。

在电泳过程中，电场作用使得带电粒子在凝胶介质中产生电流，从而实现分离。

然而，电场可能对人体产生负面影响。

长时间接触高强度电场可能导致电解质平衡失调，产生电解质紊乱的现象。

此外，电场还可能通过吸附电极表面的亚稳态气泡或产生电解质的副产物，对人体组织产生化学刺激和热效应。

其次，电泳工艺还存在辐射危害。

电泳过程中常使用紫外线照射凝胶，以检测目标生物大分子。

长时间接触紫外线可能对皮肤和眼睛造成伤害，例如光化学炎症和日晒斑。

此外，紫外线还具有致突变性和致癌性，不当使用可能增加患皮肤癌的风险。

此外，电泳工艺还存在一些潜在的化学毒性危害。

例如，凝胶中常用的缓冲液可能含有甲醛等有毒物质，长时间暴露可能对人体造成危害。

此外，凝胶电泳过程还产生大量的有机废液，其中可能含有对人体有毒或致癌的化学物质。

如果处理不当，可能会对操作人员和环境造成污染和危害。

为了最大程度地降低电泳工艺对人体的危害，有以下几点建议。

首先，操作人员应该进行充分的安全培训，了解电泳工艺的危害和安全操作规程。

其次，应配备适当的个人防护装备，例如防护眼镜、手套和防护服，减少对电场、紫外线和有害化学物质的暴露。

此外，应在通风良好的实验室环境下进行操作，避免化学气体和有害物质的积聚。

另外，应注意减少电泳时间和电场强度，避免对生物大分子产生过度的电解质紊乱和热效应。

综上所述，电泳工艺在分离和纯化生物大分子方面应用广泛，但同时也可能对人体产生一定的危害。

操作人员应进行充分的安全培训，佩戴个人防护装备，操作时要注意安全和卫生措施，以减少潜在的危险和危害。

此外，科研人员还应不断探索新的安全技术和方法，以进一步减少电泳工艺对人体的危害。

电镀工艺和电泳工艺电镀工艺和电泳工艺是现代工业生产中常用的表面处理技术，它们可以改善材料的表面性能，增加其耐腐蚀性、耐磨性和装饰性。

本文将分别介绍电镀工艺和电泳工艺的原理、应用领域和优缺点。

一、电镀工艺电镀工艺是在金属表面通过电化学反应沉积一层金属涂层的技术。

它的原理是利用电解质中的金属离子在电解液中的电化学反应，将金属原子沉积在工件表面，形成金属涂层。

电镀工艺广泛应用于装饰、防护和功能性涂层的制备。

在装饰方面，电镀可以使金属表面呈现出不同的颜色和光泽，增加其美观性。

同时，通过电镀还可以提高金属材料的耐腐蚀性和耐磨性，延长其使用寿命。

在功能性涂层领域，电镀可以制备导电性、磁性和抗菌性等特殊功能的涂层，满足特定的工业需求。

电镀工艺的优点是工艺成熟、涂层均匀、附着力强，可以在各种金属材料上进行涂层制备。

然而，电镀工艺也存在一些缺点，比如涂层厚度有限、加工复杂、环境污染等问题。

二、电泳工艺电泳工艺是利用电场作用使带电粒子在电解液中游离并沉积在工件表面的技术。

它的原理是在电解槽中将带电颗粒悬浮在离子溶液中，通过施加电场使其向电极运动并沉积在工件表面。

电泳工艺主要应用于涂装和防腐领域。

在涂装方面，电泳可以制备均匀且具有良好附着力的涂层，提高工件的耐腐蚀性和耐磨性。

在防腐领域，电泳可以形成致密的防腐层，提高材料的防腐蚀性能。

与电镀工艺相比，电泳工艺具有涂层厚度可控、涂装效率高、环境友好等优点。

然而，电泳工艺也存在一些缺点，如工件形状限制、涂层质量受电极效应影响等。

电镀工艺和电泳工艺都是常用的表面处理技术，它们在不同领域具有广泛的应用。

电镀工艺适用于不同类型的金属材料，可以制备多种功能的涂层。

而电泳工艺则适用于涂装和防腐领域，具有涂层厚度可控、涂装效率高等优点。

两种工艺各有优缺点，根据具体需求选择适合的工艺可以达到更好的效果。

通过不断改进和创新，电镀工艺和电泳工艺在未来的工业生产中将发挥更重要的作用。

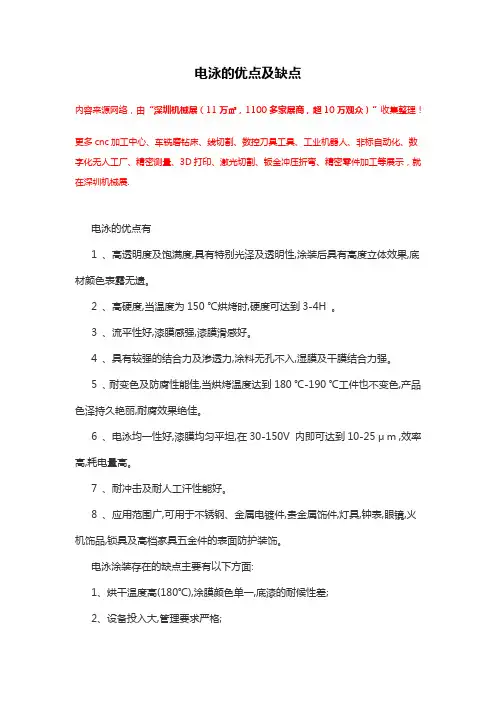

电泳的优点及缺点内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.电泳的优点有1 、高透明度及饱满度,具有特别光泽及透明性,涂装后具有高度立体效果,底材颜色表露无遗。

2 、高硬度,当温度为150 ℃烘烤时,硬度可达到3-4H 。

3 、流平性好,漆膜感强,漆膜滑感好。

4 、具有较强的结合力及渗透力,涂料无孔不入,湿膜及干膜结合力强。

5 、耐变色及防腐性能佳,当烘烤温度达到180 ℃-190 ℃工件也不变色,产品色泽持久艳丽,耐腐效果绝佳。

6 、电泳均一性好,漆膜均匀平坦,在30-150V 内即可达到10-25 μ m ,效率高,耗电量高。

7 、耐冲击及耐人工汗性能好。

8 、应用范围广,可用于不锈钢、金属电镀件,贵金属饰件,灯具,钟表,眼镜,火机饰品,锁具及高档家具五金件的表面防护装饰。

电泳涂装存在的缺点主要有以下方面:1、烘干温度高(180℃),涂膜颜色单一,底漆的耐候性差;2、设备投入大,管理要求严格;3、多种金属制品不宜同时电泳涂漆,因它们电泳时的破坏电压不同,工作电压不一致;4、挂具必须经常清理以确保对工件的导电性,清理工作量大;5.我司产品基本上是压铸工艺要表面做到高透明度及饱满度,具有特别光泽及透明性,产品需要抛镜光后做电镀处理才可做电泳,成本会高于其它表面处理。

6.同时还需要数量集中批量要大以便于上线生产。

(不同的材质需要不同的药水及不同的色浆。

)内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

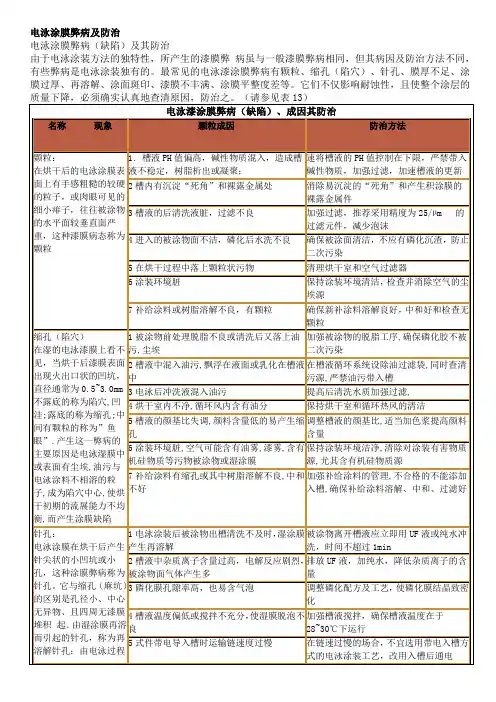

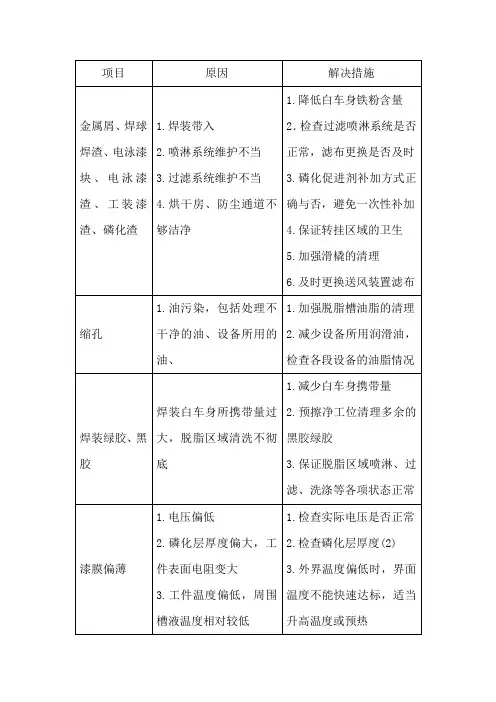

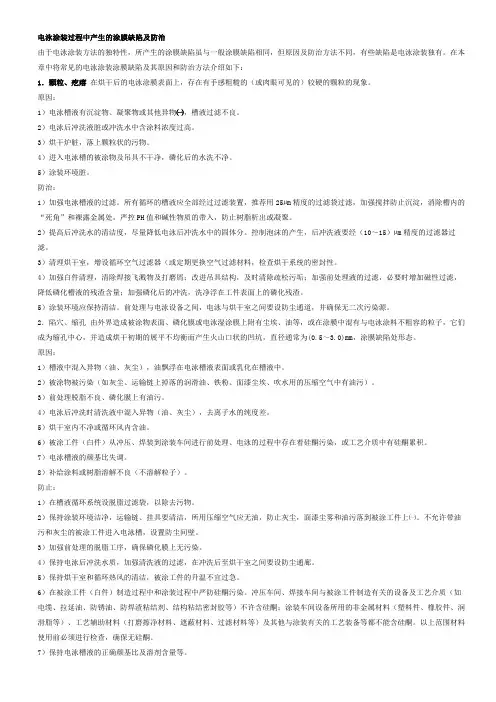

电泳涂装过程中产生的涂膜缺陷及防治由于电泳涂装方法的独特性，所产生的涂膜缺陷虽与一般涂膜缺陷相同，但原因及防治方法不同，有些缺陷是电泳涂装独有。

在本章中将常见的电泳涂装涂膜缺陷及其原因和防治方法介绍如下：1．颗粒、疙瘩在烘干后的电泳涂膜表面上，存在有手感粗糙的（或肉眼可见的）较硬的颗粒的现象。

原因：1）电泳槽液有沉淀物、凝聚物或其他异物㈠，槽液过滤不良。

2）电泳后冲洗液脏或冲洗水中含涂料浓度过高。

3）烘干炉脏，落上颗粒状的污物。

4）进入电泳槽的被涂物及吊具不干净，磷化后的水洗不净。

5）涂装环境脏。

防治：1）加强电泳槽液的过滤。

所有循环的槽液应全部经过过滤装置，推荐用25µm精度的过滤袋过滤，加强搅拌防止沉淀，消除槽内的“死角”和裸露金属处，严控PH值和碱性物质的带入，防止树脂析出或凝聚。

2）提高后冲洗水的清洁度，尽量降低电泳后冲洗水中的固体分。

控制泡沫的产生，后冲洗液要经（10～15）µm精度的过滤器过滤。

3）清理烘干室，增设循环空气过滤器（或定期更换空气过滤材料，检查烘干系统的密封性。

4）加强白件清理，清除焊接飞溅物及打磨屑；改进吊具结构，及时清除疏松污垢；加强前处理液的过滤，必要时增加磁性过滤，降低磷化槽液的残渣含量；加强磷化后的冲洗，洗净浮在工件表面上的磷化残渣。

5）涂装环境应保持清洁。

前处理与电泳设备之间，电泳与烘干室之间要设防尘通道，并确保无二次污染源。

2．陷穴、缩孔由外界造成被涂物表面、磷化膜或电泳湿涂膜上附有尘埃、油等，或在涂膜中混有与电泳涂料不粗容的粒子，它们成为缩孔中心，并造成烘干初期的展平不均衡而产生火山口状的凹坑，直径通常为(0.5～3.0)mm，涂膜缺陷处形态。

原因：1）槽液中混入异物（油、灰尘），油飘浮在电泳槽液表面或乳化在槽液中。

2）被涂物被污染（如灰尘、运输链上掉落的润滑油、铁粉、面漆尘埃、吹水用的压缩空气中有油污）。

3）前处理脱脂不良、磷化膜上有油污。

电泳涂装工艺与常见的缺陷和防治措施电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。

电泳涂装是把工件和对应的电极放入水溶性涂料中，接上电源后，依靠电场所产生的物理化学作用，使涂料中的树脂、颜填料在以被涂物为电极的表面上均匀析出沉积形成不溶于水的漆膜的一种涂装方法。

电泳涂装是一个极为复杂的电化学反应过程，其中至少包括电泳、电沉积、电渗、电解四个过程。

电泳涂装按沉积性能可分为阳极电泳（工件是阳极，涂料是阴离子型）和阴极电泳（工件是阴极，涂料是阳离子型）；按电源可分为直流电泳和交流电泳；按工艺方法又有定电压和定电流法。

二、影响电泳涂装的主要工艺参数1、电压2、电泳时间3、涂料温度4、涂料的固体分和颜基比5、涂料的PH值6、涂料电阻7、工件与阴极间距离三、电泳涂装工艺：1、一般金属表面的电泳涂装，其工艺流程为：预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗→钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。

2、被涂物的底材及前处理对电泳涂膜有极大影响。

铸件一般采用喷砂或喷丸进行除锈，用棉纱清除工件表面的浮尘，用80#～120#砂纸清除表面残留的钢丸等杂物。

钢铁表面采用除油和除锈处理，对表面要求过高时，进行磷化和钝化表面处理。

黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。

磷化处理时，一般选用锌盐磷化膜，厚度约1～2μm，要求磷化膜结晶细而均匀。

电泳涂装与其他涂装方法相比较，具有下述特点：（1）采用水溶性涂料，以水为溶解介质，节省了大量有机溶剂，大大降低了大气污染和环境危害，安全卫生，同时避免了火灾的隐患；（2）涂装效率高，涂料损失小，涂料的利用率可达90%～95%；（3）涂膜厚度均匀，附着力强，涂装质量好，工件各个部位如内层、凹陷、焊缝等处都能获得均匀、平滑的漆膜，解决了其他涂装方法对复杂形状工件的涂装难题；（4）生产效率高，施工可实现自动化连续生产，大大提高劳动效率；（5）设备复杂，投资费用高，耗电量大，其烘干固化要求的温度较高，涂料、涂装的管理复杂，施工条件严格，并需进行废水处理；（6）只能采用水溶性涂料，在涂装过程中不能改变颜色，涂料贮存过久稳定性不易控制。
