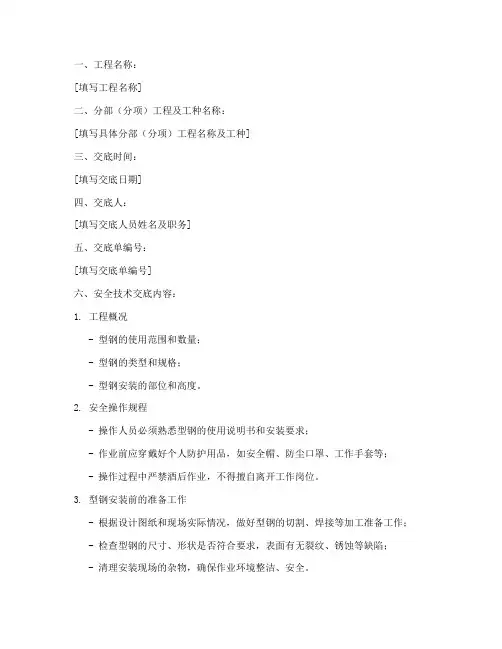

一、工程名称：[填写工程名称]二、分部（分项）工程及工种名称：[填写具体分部（分项）工程名称及工种]三、交底时间：[填写交底日期]四、交底人：[填写交底人员姓名及职务]五、交底单编号：[填写交底单编号]六、安全技术交底内容：1. 工程概况- 型钢的使用范围和数量；- 型钢的类型和规格；- 型钢安装的部位和高度。
2. 安全操作规程- 操作人员必须熟悉型钢的使用说明书和安装要求；- 作业前应穿戴好个人防护用品，如安全帽、防尘口罩、工作手套等；- 操作过程中严禁酒后作业，不得擅自离开工作岗位。
3. 型钢安装前的准备工作- 根据设计图纸和现场实际情况，做好型钢的切割、焊接等加工准备工作； - 检查型钢的尺寸、形状是否符合要求，表面有无裂纹、锈蚀等缺陷；- 清理安装现场的杂物，确保作业环境整洁、安全。
4. 型钢安装过程中的安全注意事项- 使用电动工具时，确保电源线绝缘良好，操作人员应穿戴绝缘手套和绝缘鞋； - 高处作业时，必须使用安全带，并正确佩戴；- 严禁在未设置防护栏杆或安全网的情况下进行高处作业；- 严禁在同一垂直面上下同时作业，避免发生碰撞事故；- 操作过程中，如发现异常情况，应立即停止作业，并向现场负责人报告。
5. 型钢安装后的检查- 安装完成后，对型钢的连接部位进行检查，确保连接牢固；- 检查型钢的垂直度和水平度，确保符合设计要求；- 对型钢的表面进行清理，去除焊接飞溅物和焊接残留物。
6. 应急措施- 发生火灾时，应立即使用灭火器或报警求助；- 发生触电事故时，应立即切断电源，并采取急救措施；- 发生高处坠落事故时，应立即采取救援措施，并保护现场。
七、安全技术交底总结- 强调型钢安装过程中的安全重要性；- 要求操作人员严格遵守安全操作规程，确保施工安全；- 定期对操作人员进行安全教育培训，提高安全意识。
八、附件：- 型钢安装操作规程；- 型钢安装安全技术交底记录表；- 个人防护用品使用指南。
九、注意事项：- 本安全技术交底适用于型钢安装全过程；- 操作人员应认真学习并掌握安全技术交底内容；- 任何违反安全技术交底规定的行为都将受到严肃处理。

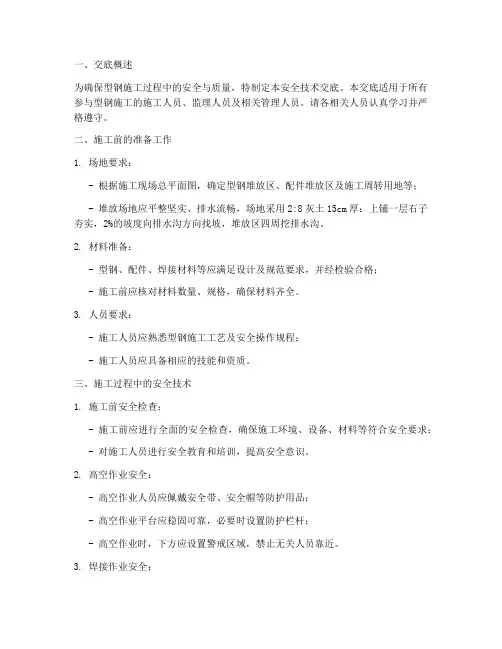

一、交底概述为确保型钢施工过程中的安全与质量，特制定本安全技术交底。
本交底适用于所有参与型钢施工的施工人员、监理人员及相关管理人员。
请各相关人员认真学习并严格遵守。
二、施工前的准备工作1. 场地要求：- 根据施工现场总平面图，确定型钢堆放区、配件堆放区及施工周转用地等；- 堆放场地应平整坚实、排水流畅，场地采用2:8灰土15cm厚：上铺一层石子夯实，2%的坡度向排水沟方向找坡，堆放区四周挖排水沟。
2. 材料准备：- 型钢、配件、焊接材料等应满足设计及规范要求，并经检验合格；- 施工前应核对材料数量、规格，确保材料齐全。
3. 人员要求：- 施工人员应熟悉型钢施工工艺及安全操作规程；- 施工人员应具备相应的技能和资质。
三、施工过程中的安全技术1. 施工前安全检查：- 施工前应进行全面的安全检查，确保施工环境、设备、材料等符合安全要求；- 对施工人员进行安全教育和培训，提高安全意识。
2. 高空作业安全：- 高空作业人员应佩戴安全带、安全帽等防护用品；- 高空作业平台应稳固可靠，必要时设置防护栏杆；- 高空作业时，下方应设置警戒区域，禁止无关人员靠近。
3. 焊接作业安全：- 焊接作业人员应佩戴防护眼镜、手套等防护用品；- 焊接作业现场应通风良好，避免一氧化碳中毒；- 焊接作业区域应设置防火隔离措施，配备消防器材。
4. 型钢吊装安全：- 吊装前应检查吊装设备、吊具等，确保其完好；- 吊装过程中，吊装人员应保持通讯畅通，确保吊装安全；- 吊装区域应设置警戒区域，禁止无关人员靠近。
5. 用电安全：- 施工现场应设置专用配电箱，并配备漏电保护器；- 施工人员应遵守用电安全操作规程，避免触电事故。
四、施工后的检查与验收1. 施工完成后，应进行全面检查，确保型钢安装牢固、尺寸准确；2. 检查焊缝质量，确保符合设计及规范要求；3. 检查施工记录，确保各项施工符合安全要求。
五、注意事项1. 施工过程中，如发现安全隐患，应立即停止施工，并及时整改；2. 施工人员应严格遵守安全操作规程，不得违章作业；3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

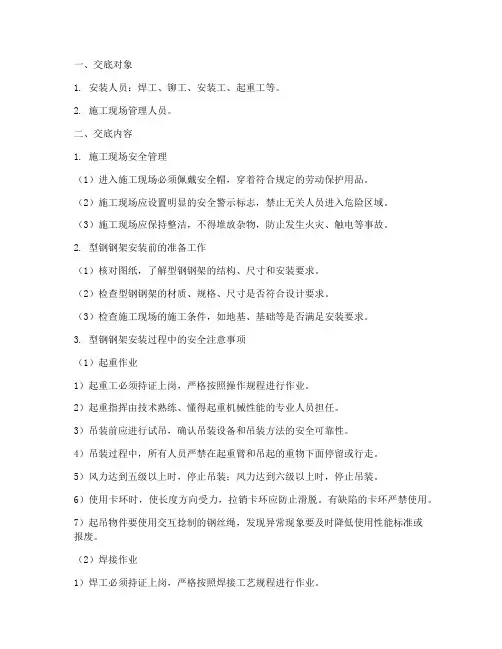

一、交底对象1. 安装人员：焊工、铆工、安装工、起重工等。
2. 施工现场管理人员。
二、交底内容1. 施工现场安全管理（1）进入施工现场必须佩戴安全帽，穿着符合规定的劳动保护用品。
（2）施工现场应设置明显的安全警示标志，禁止无关人员进入危险区域。
（3）施工现场应保持整洁，不得堆放杂物，防止发生火灾、触电等事故。
2. 型钢钢架安装前的准备工作（1）核对图纸，了解型钢钢架的结构、尺寸和安装要求。
（2）检查型钢钢架的材质、规格、尺寸是否符合设计要求。
（3）检查施工现场的施工条件，如地基、基础等是否满足安装要求。
3. 型钢钢架安装过程中的安全注意事项（1）起重作业1）起重工必须持证上岗，严格按照操作规程进行作业。
2）起重指挥由技术熟练、懂得起重机械性能的专业人员担任。
3）吊装前应进行试吊，确认吊装设备和吊装方法的安全可靠性。
4）吊装过程中，所有人员严禁在起重臂和吊起的重物下面停留或行走。
5）风力达到五级以上时，停止吊装；风力达到六级以上时，停止吊装。
6）使用卡环时，使长度方向受力，拉销卡环应防止滑脱。
有缺陷的卡环严禁使用。
7）起吊物件要使用交互捻制的钢丝绳，发现异常现象要及时降低使用性能标准或报废。
（2）焊接作业1）焊工必须持证上岗，严格按照焊接工艺规程进行作业。
2）焊接过程中，注意防火、防爆，保持施工现场通风良好。
3）焊接作业区域应设置安全隔离区域，防止非焊接人员进入。
4）焊接过程中，注意防止电弧灼伤、烫伤等事故。
（3）高空作业1）高空作业人员必须持证上岗，穿着符合规定的高空作业防护用品。
2）高空作业前，应检查安全带、安全绳等安全设施是否完好。
3）高空作业时，严禁攀爬、跳跃，确保自身安全。
4）高空作业区域应设置安全警示标志，防止无关人员进入。
4. 型钢钢架安装后的验收（1）验收前，检查型钢钢架的安装质量，确保符合设计要求。
（2）验收过程中，注意观察型钢钢架的稳定性，防止发生倾倒、坍塌等事故。
（3）验收合格后，进行后续施工。
一、工程名称：[请填写工程名称]二、施工单位：[请填写施工单位名称]三、交底日期：[请填写交底日期]四、分项工程名称：盘柜安装五、工程范围：[请填写工程具体范围，如：呼和浩特市土左旗兵州亥光伏设施农业园区130MWp太阳能建筑一体化BIPV项目（升压站部分）工程盘柜安装分项工程]六、人员配置：1. 技术员：负责安全技术交底，质量进度控制，一、二级查收。
2. 焊工：负责所有底座制作、基础和垫铁支撑点的电焊。
3. 辅助工：协助安装工完成施工任务。
七、安全注意事项：1. 进入施工现场的操作人员必须佩戴安全帽，扣好帽带。
严禁穿硬底鞋及有跟鞋作业。
2. 高处作业和临边洞口作业应设护栏，张挂安全网。
如无可靠防护措施，必须佩戴安全带，扣好带扣。
3. 操作人员应严格按照图纸施工，如遇特殊情况应实时向技术员反映，不得擅自处理。
4. 做好施工原始记录，每天工作完成后要把施工现场清理干净。
5. 施工人员必须接受施工任务单和技术交底后，充分理解和熟悉图纸后才能上岗施工。
6. 施工过程中，所有电气设备必须断电，确保操作安全。
7. 所有施工人员必须接受安全培训，掌握安全操作规程，确保施工安全。
八、机具配置：1. 电动角向磨光机：2台2. 切割机：1台3. 锯弓：2把4. 扳手：8把九、施工步骤：1. 基础施工：按照设计要求进行基础施工，确保基础稳固。
2. 底座制作：根据设计要求制作底座，确保底座尺寸准确、牢固。
3. 盘柜安装：将盘柜安装在底座上，确保盘柜水平、垂直，连接牢固。
4. 电气设备安装：按照设计要求安装电气设备，确保电气设备连接正确、牢固。
5. 调试：对安装好的盘柜进行调试，确保各项功能正常。
十、应急处理：1. 发生火灾时，立即切断电源，使用灭火器进行灭火，并迅速撤离现场。
2. 发生触电事故时，立即切断电源，对触电者进行急救，并立即拨打急救电话。
3. 发生高处坠落事故时，立即对坠落者进行急救，并立即拨打急救电话。
十一、总结：本次盘柜安装安全技术交底，旨在提高施工人员的安全意识，确保施工安全。

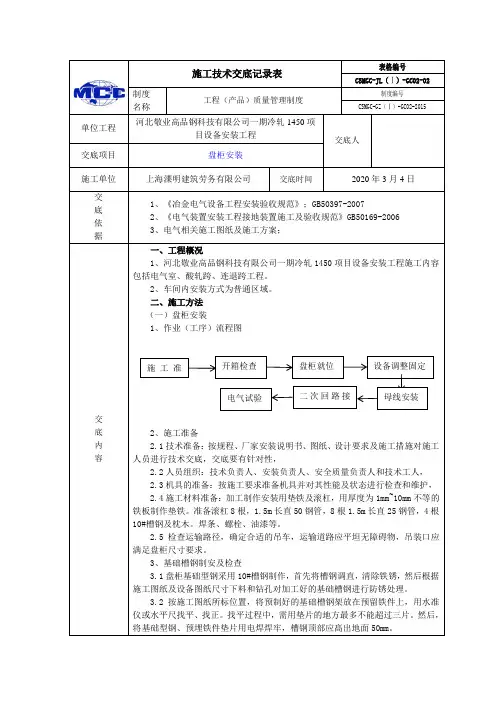

施工技术交底记录表表格编号CSMGC-JL（Ⅰ）-GC02-02制度名称工程（产品）质量管理制度制度编号CSMGC-GZ（Ⅰ）-GC02-2015单位工程河北敬业高品钢科技有限公司一期冷轧1450项目设备安装工程交底人交底项目盘柜安装施工单位上海溧明建筑劳务有限公司交底时间2020年3月4日交底依据1、《冶金电气设备工程安装验收规范》；GB50397-20072、《电气装置安装工程接地装置施工及验收规范》GB50169-20063、电气相关施工图纸及施工方案；交底内容一、工程概况1、河北敬业高品钢科技有限公司一期冷轧1450项目设备安装工程施工内容包括电气室、酸轧跨、连退跨工程。
2、车间内安装方式为普通区域。
二、施工方法（一）盘柜安装1、作业（工序）流程图2、施工准备2.1技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性，2.2人员组织：技术负责人、安装负责人、安全质量负责人和技术工人，2.3机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护，2.4施工材料准备：加工制作安装用垫铁及滚杠，用厚度为1mm~10mm不等的铁板制作垫铁。
准备滚杠8根，1.5m长直50钢管，8根1.5m长直25钢管，4根10#槽钢及枕木。
焊条、螺栓、油漆等。
2.5检查运输路径，确定合适的吊车，运输道路应平坦无障碍物，吊装口应满足盘柜尺寸要求。

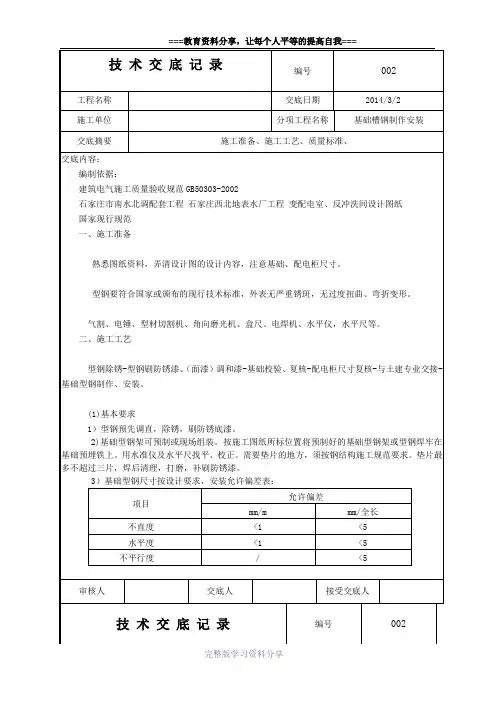

3、基础槽钢制安及检查3.1盘柜基础型钢采用10#槽钢制作，首先将槽钢调直，清除铁锈，然后根据施工图纸及设备图纸尺寸下料和钻孔对加工好的基础槽钢进行防锈处理。
3.2按施工图纸所标位置，将预制好的基础槽钢架放在预留铁件上，用水准仪或水平尺找平、找正。
找平过程中，需用垫片的地方最多不能超过三片。
然后，将基础型钢、预埋铁件垫片用电焊焊牢，槽钢顶部应髙出地面50mm。
开箱检查盘柜就位设备调整固定母线安装二次回路接线电气试验施工准。
一、交底部位型钢安装施工区域二、工种施工人员、起重工、电工、测量员等三、安全技术交底内容1. 施工前的准备工作（1）施工人员应熟悉型钢安装的相关技术规范和操作流程，了解型钢的性能和特点。
（2）检查施工设备和工具，确保其完好、安全可靠。
（3）对施工区域进行清理，确保无障碍物，地面平整。
2. 施工安全注意事项（1）进入施工现场必须佩戴安全帽，穿防滑鞋，佩戴安全带。
（2）高处作业时，必须使用安全带，并确保安全带正确系挂。
（3）起重作业必须由起重工指挥，起重工必须持证上岗。
（4）起重设备应定期检查、保养，确保其正常运行。
（5）禁止在起重臂和吊起的重物下方停留或行走。
（6）风力达到五级以上时，停止型钢的吊装作业；风力达到六级以上时，停止所有施工活动。
3. 型钢安装过程安全措施（1）型钢安装前，应检查型钢尺寸、质量是否符合要求，如有缺陷，严禁使用。
（2）型钢安装过程中，严禁站在型钢或模板上作业。
（3）安装过程中，确保型钢与基础连接牢固，防止因振动、撞击等原因造成松动。
（4）型钢连接处应使用高强度螺栓，确保连接强度。
（5）型钢安装完成后，应进行验收，确保其符合设计要求。
4. 电气安全（1）施工前，对电气设备进行检查，确保绝缘良好。
（2）电气设备操作人员必须持证上岗，遵守操作规程。
（3）施工现场禁止使用非标准电源线，禁止乱拉乱接电源线。
（4）夜间施工时，确保施工现场照明充足，行灯电压不超过36V。
5. 应急措施（1）施工现场应配备急救箱、灭火器等应急设备。
（2）施工人员应掌握基本的急救知识和技能。
（3）发生安全事故时，立即启动应急预案，迅速组织救援。
四、交底人签名姓名：__________职务：__________五、接受交底人签名姓名：__________职务：__________六、审核人姓名：__________职务：__________七、交底时间年月日。
成套配电柜、控制柜（屏、台）、照明配电箱（盘）安装技术交底全套一、设备及材料要求（一）设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。
实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。
（二）安装使用材料：1型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。
2镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。
3其他材料，铅丝、酚醛板、油漆、绝缘胶垫的均应符合质量要求。
4配电箱体应有一定的机械强度，周边平整无损伤。
铁制箱体二层底板厚度不小于L5mm,阻燃型塑料箱体二层底板厚度不小于8mm,木制板盘的厚度不应小于20mm,并应刷漆作好防腐处理。
二、主要机具1吊装机具：汽车吊、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻维索具等-C∕x∑Fx><O2安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锂刀、钢锯、扳手、榔头、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。
3测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠等。
4防护用具:高压绝缘靴、绝缘手套、粉沫灭火器等。
5其他工具桶、•刷子、灰铲、工具箱、高凳等。
三、作业条件（一）施工条件。
1柜屏台所在房间土建施工完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。
2暗装配电箱随土建结构预留好安装位置。
3明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完。
4土建基础位置、标高、埋件符合设计要求。
5施工准备工作完，施工图纸、设备技术资料齐全。
施工组织、技术、质量安全措施完善。
6设备到货，型号、质量符合设计要求。
（二）材料的要求。
1设备及材料均符合国家或部颁发的现行标准，符合设计要求，并有出厂合格证。
2电箱、柜内主要元器件应为两部定点厂产品，规格、型号符合设计要求。
3配线、线槽等附件应与主要元器件相匹配。
4手动式开关机械性能要求有足够的强度和刚度。
配电柜安装:技术交底-制度大全配电柜安装:技术交底之相关制度和职责，技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称配电柜安装交底提要交底内容:一、设备及材料要求1、设备及材料均符合国标及现行的行业标准,符合设计要求;并有出厂...技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称配电柜安装交底提要交底内容:一、设备及材料要求1、设备及材料均符合国标及现行的行业标准,符合设计要求;并有出厂合格证、检测报告、3C认证。
设备有铭牌,并注明厂家名称,附件、备件齐全。
2、安装使用材料: 型钢、镀锌螺栓、螺母、弹簧垫、平光垫;防锈漆、调和漆、塑料扎带。
二、主要机具1、安装工具:电钻、电锤、磨光机、电焊机、气焊工具、扳手、电工工具2、测试工具:水平尺线坠塞尺兆欧表万用表钢板尺试电笔钢卷尺三、作业条件1、土建作业条件: a、土建工程施工标高、尺寸、结构及埋件均符合设计要求。
b、墙面、地面基本施工完毕。
2、图纸、技术资料、安装资料齐全;技术、安全、消防措施落实。
3、设备、材料齐全并运已至工地现场库房。
四、操作工艺1、工艺流程:设备开箱检查→设备搬运→配电柜稳装→柜上方母线配制及电缆连接→ 检查2次回路配线→配电柜试验调整→送电运行验收2、设备开箱检查a、施工单位、供货单位、监理单位共同验收,并做好进场检验记录。
b、按设备清单、施工图纸及设备技术资料,核对设备及附件、备件的规格型号是否符合设计图纸要求,核对附件、备件是否齐全;检查产品合格证、技术资料、设备说明书是否齐全。
审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填。
技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称配电柜安装交底提要c、检查柜体外观无划痕、无变形、油漆完整无损等; d、柜内部检查电气装置及元件等规格、型号、品牌是否符合设计要求;3、设备搬运采用人力车搬运,注意保护配电柜外表油漆,配电柜指示灯不受损。
