第2章数据模型

数 据 模 型2。

1 练习题2及参考答案1。

什么是关系？什么是关系框架？关系之间实现联系的手段是什么?什么是关系数据库？答：关系是一张二维表,即元组的集合.关系框架是一个关系的属性名表。

形式化表示为：R （A1,A2,…,An)，其中：R 为关系名，Ai 为关系的属性名。

关系之间实现联系的手段是通过关系之间的公共属性来实现联系。

关系数据库是指对应于一个关系模型的所有关系的集合。

2. 某医院病房计算机管理中需如下信息：科室：科名、科地址、科电话、医生姓名 病房：病房号、床位数、所属科室名医生：姓名、职称、所属科室名、年龄、工作证号 病人：病历号、姓名、性别、诊断医生、病房号其中，一个科室有多个病房、多个医生；一个病房只能属于一个科室；一个医生只属于一个科室，但可负责多个病人的诊治;一个病人的主治医生只有一个。

设计该计算机管理系统的E-R 图.答：对应的E —R 图如图2。

1所示.第 章2图2.1 E—R图3。

学校有若干个系,每个系有若干名教师和学生；每个教师可以教授若干门课程,并参加多个项目；每个学生可以同时选修多门课程。

请设计某学校的教学管理的E-R模型,要求给出每个实体、联系的属性。

答:该学校的教学管理E-R模型有以下实体:系、教师、学生、项目、课程。

各实体属性如下：系(系编号，系名，系主任）教师（教师编号,教师姓名，职称）学生（学号，姓名，性别，班号）项目（项目编号，名称，负责人）课程（课程编号,课程名,学分）各实体之间的联系如下：教师担任课程的1：n“任课”联系教师参加项目的n：m“参加"联系学生选修课程的n:m“选修"联系系、教师和学生之间的所属关系的1：m:n“领导”联系对应的E—R模型如图2。

2所示。

第2章 数据模型3系领导项目 系编号 系名 课程编号 系主任 学生 姓名 学号 性别班号选修 教师课程任课课程名学分成绩职称参加 项目编号 负责人名称 教师编号教师姓名1m nmn 1nnm 图2。

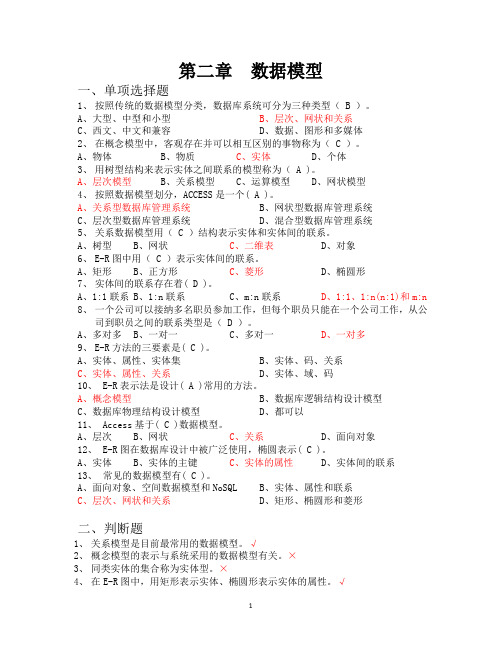

第二章数据模型一、单项选择题1、按照传统的数据模型分类，数据库系统可分为三种类型（ B ）。

A、大型、中型和小型B、层次、网状和关系C、西文、中文和兼容D、数据、图形和多媒体2、在概念模型中，客观存在并可以相互区别的事物称为（ C ）。

A、物体B、物质C、实体D、个体3、用树型结构来表示实体之间联系的模型称为（ A )。

A、层次模型B、关系模型C、运算模型D、网状模型4、按照数据模型划分，ACCESS是一个( A )。

A、关系型数据库管理系统B、网状型数据库管理系统C、层次型数据库管理系统D、混合型数据库管理系统5、关系数据模型用（ C ）结构表示实体和实体间的联系。

A、树型B、网状C、二维表D、对象6、E-R图中用（ C ）表示实体间的联系。

A、矩形B、正方形C、菱形D、椭圆形7、实体间的联系存在着( D )。

A、1:1联系B、1:n联系C、m:n联系D、1:1、1:n(n:1)和m:n8、一个公司可以接纳多名职员参加工作，但每个职员只能在一个公司工作，从公司到职员之间的联系类型是（ D ）。

A、多对多B、一对一C、多对一D、一对多9、E-R方法的三要素是( C )。

A、实体、属性、实体集B、实体、码、关系C、实体、属性、关系D、实体、域、码10、E-R表示法是设计( A )常用的方法。

A、概念模型B、数据库逻辑结构设计模型C、数据库物理结构设计模型D、都可以11、Access基于( C )数据模型。

A、层次B、网状C、关系D、面向对象12、E-R图在数据库设计中被广泛使用，椭圆表示( C )。

A、实体B、实体的主键C、实体的属性D、实体间的联系13、常见的数据模型有( C )。

A、面向对象、空间数据模型和NoSQLB、实体、属性和联系C、层次、网状和关系D、矩形、椭圆形和菱形二、判断题1、关系模型是目前最常用的数据模型。

√2、概念模型的表示与系统采用的数据模型有关。

×3、同类实体的集合称为实体型。

第二章 关系数据模型一、选择题1.常见的数据模型是A.层次模型、网状模型、关系模型B.概念模型、实体模型、关系模型C.对象模型、外部模型、内部模型D.逻辑模型、概念模型、关系模型答案：A2. 一个结点可以有多个双亲，结点之间可以有多种联系的模型是A.网状模型B.关系模型C.层次模型D.以上都有答案：A3．层次型、网状型和关系型数据库划分原则是A）记录长度B）文件的大小C）联系的复杂程度D）数据之间的联系答案：D4．层次模型不能直接表示A）1：1关系B）1：m关系C）m：n关系D）1：1和1：m关系答案：C5.层次数据模型的基本数据结构是A.树B.图C.索引D.关系答案：A6.层次模型实现数据之间联系的方法是A.连接B.指针C.公共属性D.关系答案：B7．用二维表结构表示实体以及实体间联系的数据模型称为A．网状模型B．层次模型C．关系模型D．面向对象模型答案：C8.关系数据模型的基本数据结构是A.树B.图C.索引D.关系答案：D9.下面关于关系性质的说法，错误的是A.表中的一行称为一个元组B.行与列交叉点不允许有多个值C.表中的一列称为一个属性D.表中任意两行可能相同答案：D10．下列所述数据模型概念，不正确的是A)不同记录型的集合B)各种记录型及其联系的集合C)E-R图表示的实体联系模型D)数据库的概念模型答案：A11．关系数据模型A）只能表示实体之间1：1联系B）只能表示实体之间1：m联系C）只能表示实体之间m：n联系D）可以表示实体间的任意联系答案：D12.存取路径对用户透明，从而具有更高的数据独立性、更好的安全保密性，简化程序员和数据库开发建立工作的模型是A.网状模型B.关系模型C.层次模型D.以上都有答案：B13．对关系模型叙述错误的是A）在严格的数学理论、集合论和谓词基础之上B）微机DBMS绝大部分采取关系数据模型C）用二维表表示关系模型是其一大特点D）不具有连接操作的DBMS也可以是关系数据库系统答案：D14.关系数据模型是目前最重要的一种数据模型，它的三个要素分别是A.实体完整性、参照完整性、用户自定义完整性B.数据结构、关系操作、完整性约束C.数据增加、数据修改、数据查询D.外模式、模式、内模式答案：B15．实体是信息世界中的术语，与之对应的数据库术语为A）文件B）数据库C）字段D）记录答案：D16．同一个关系模型的任两个元组值A）不能全同B）可全同C）必须全同D）以上都不是答案：A17．在通常情况下，下面关系中不可以作为关系数据库的关系是A）R1（学生号，学生名，性别）B）R2（学生号，学生名，班级号）C）R3（学生号，学生名，宿舍号）D）R4（学生号，学生名，简历）答案：D18．一个关系数据库文件中的各条记录A）前后顺序不能任意颠倒，一定要按照输入的顺序排列B）前后顺序可以任意颠倒，不影响库中的数据关系C）前后顺序可以任意颠倒，但排列顺序不同，统计处理的结果就可能不同 D）前后顺序不能任意颠倒，一定要按照关键字段值的顺序排列答案：B19.下面的选项不是关系数据库基本特征的是A. 不同的列应有不同的数据类型B. 不同的列应有不同的列名C. 与行的次序无关D. 与列的次序无关答案：A20．关系模式的任何属性A）不可再分B）可再分C）命名在该关系模式中可心不惟一D）以上都不对答案：D21．关系中任何一列的属性取值A)可以再分成更小的数据项，并可取自不同域中的数据B)可以再分成更小的数据项，不能取自不同域 中的数据C)不可再分的数据项，只能取自同一域 中的数据D)不可再分的数据项，可取自大在不同域中数据答案：C22．关系模型中，一个关键字是A）可由多个任意属性组成B）至多由一个属性组成C）可由一个或多个其值能唯一标识该关系模式中任何元组的属性组成D）以上都不是答案：C23．关系数据库中的关键字是指A）能惟一决定关系的字段B）不可改动的专用保留字C）关键的很重要的字段D）能惟一标识元组的属性或属性集合答案：D24.一个关系只有一个A. 候选关键字B.外关键字C.超关键字D.主关键字答案：D25.关系模型中，一个关键字是A. 可以由多个任意属性组成B. 至多由一个属性组成C. 由一个或多个属性组成，其值能够惟一标识关系中一个元组D. 以上都不是答案：C26．有一名为”销售”实体，含有：商品名、客户名、数量等属性，该实体主键A)商品名B)客户名C)商品名+客户名D)商品名+数量答案：C27．有殒为”列车运营”实体，含有：车次、日期、实际发车时间、实际抵达时间、情况摘要等属性，该实体主键是A)车次B)日期C)车次+日期D)车次+情况摘要答案：C28.在订单管理系统中，客户一次购物（一张订单）可以订购多种商品。

软件工程2 朱彦荣20132184第2章高级数据模型一. 简答题1.ERM属于哪个层次的数据模型？关系模型又是哪个层次的数据模型？ERM为概念数据模型，关系模型为逻辑数据模型2.用ERM作为工具去描述现实系统时，现实系统中的数据本身用什么描述，数据联系又用什么去描述？现实数据用实体和实体型描述；数据联系用联系和联系型来描述。

3.属性按结构的分类，以及按取值的分类？属性按结构分为简单属性、复合属性、子属性。

按取值分为单值属性、多值属性、导出属性、空值属性。

4.实体用什么来唯一标识？主键。

5.键与候选键的区别？候选键要求是最小属性集，即若在删除一个属性就不是键了。

而键是一个总称。

6.ERM中可描述的约束类型？键约束、一般性约束、参与约束。

7.ERM为何没有数据操纵的内容？ERM是用在概念数据模型阶段，是对现实事物的抽象分析，故不用数据操纵。

8.键约束的用处？什么情况下才存在键约束？键约束可以唯一确定一个关系；在1：1和1:n关系中存在。

9.在1:1、1:n和m:n三种情况下，如何确定联系的主键？1:1情况下，主键由任意一方确定；1:n情况下，主键由n方确定；m:n情况下，主键由m和n双方共同确定。

10.弱实体是如何产生的？如何避免弱实体的出现？弱实体如何识别？请列举一个或多个弱实体的例子。

产生：有一些实体没有键属性。

避免：将可能成为弱实体的实体纳入管理的范围之内。

识别：使用识别实体型和识别联系型的方法。

例子:职工子女、学生家长等。

二. 单项选择题1. （③）不是数据模型的要素。

①数据结构②数据操作③数据类型④完整性约束2. （④）是高级语义数据模型。

①关系模型②层次模型③网状模型④ER模型三. 改错题（将划线部分改正）1. 同一实体型不可能存在联系（可能）。

2. ER模型中，联系的主键由所参与实体的一般属性决定（所参与的实体主键唯一标识决定）。

3. 主键是候选键之一部分组成（唯一标识实体的键）。

四. 综合1. 设某商业集团数据库中有三个实体集。

第2章 数据模型与概念模型一、教学目的1、使学生了解信息世界的描述方法、常见的三种数据模型。

2、使学生掌握概念模型的表示方法。

二、教学重点及难点概念模型的表示方法。

三、教学时数2h四、教学内容2.1 信息的三种世界及其描述在数据库中存储和管理的数握，都来自客观事物，那么怎样把现实世界中的客观事物抽象为能用计算机存储和处理的数据呢?这有一个逐步转化的过程，一般讲，它分为3个阶段，又称为三个世界，即现实世界、信息世界及计算机世界。

一、信息的三个世界1、现实世界现实世界即客观存在的世界。

在现实世界中客观存在着各种运动着的物质，即各种事物及事物之间的联系。

客观世界中的事物都有一些特征，人们正是利用这些特征来区分事物。

现实世界通过实体、特征、实体集及联系进行划分和认识。

⑴实体现实世界中存在的可以相互区分的事物或概念称为实体(Entity)。

实体可以分为事物实体和概念实体，例如，一个学生、一个工人、一台机器、一部汽车等是事物实体，一门课、一个班级等称为概念实体。

⑵实体的特征每个实体都有自己的特征，利用实体的特征(Entity Characteristic)可以区别不同的实体。

例如学生通过“学号”、“姓名”、“年龄”、“性别”、“所在系”几个特征来描述自己。

⑶实体集及实体集之间的联系具有相同特征或能用同样特征描述的实体的集合称为实体集(Entity Set)。

例如学生、课程等都是实体集。

实体集不是孤立存在的，实体集之间有着各种各样的联系，例如学生和课程之间有“选课”联系。

2、信息世界对现实世界中的事物及其联系进行整理、归类等综合分析，就进入信息世界。

信息世界一般通过实体联系模型（E-R图）。

“学生”和“课程”两个实体集及这两个实体集之间的联系用实体联系模型表示见图2.1所示。

3、计算机世界信息世界中的信息，经过数字化处理形成计算机能够处理的数据，就进入了计算机世界。

计算机世界也叫机器世界或数据世界。

也就是将信息世界的实体联系模型转换为符合DBMS所要求的数据模型。
