建筑常识效果图模型的常识

建筑图知识点总结建筑图是建筑设计师和工程师用来表达和传达设计概念的重要工具。

它是一种图形语言，用来描述建筑的形态、结构和功能。

建筑图由多个部分组成，包括平面图、立面图、剖面图、细部图、施工图等。

建筑图能够呈现出建筑的整体规划与细节设计，是建筑设计、施工与管理过程中不可或缺的一环。

建筑图的种类建筑图根据表达的内容和形式可以分为多种类型。

常见的建筑图种类包括平面图、立面图、剖面图、透视图、制图标准规范等。

- 平面图：平面图是从上方俯视建筑物的图纸，用来描述建筑物的布局、空间组织和尺度比例。

平面图一般包括地面平面图、一层平面图、屋顶平面图等。

- 立面图：立面图是建筑物正面或侧面的图纸，用来表达建筑物的外观、结构和材料。

立面图可以展现建筑物的高度、立面结构、窗户、门、装饰等细节。

- 剖面图：剖面图是建筑物纵向切面的图纸，用来展现建筑物的内部结构、空间组织和材料构成。

剖面图可以展现建筑物的结构构造、墙体断面、楼层结构等细节。

- 透视图：透视图是将建筑物栩栩如生地展现在画面中的一种图纸，用来呈现建筑物的整体形象和空间感。

透视图可以有单点透视、双点透视、三点透视等不同形式。

- 制图标准规范：制图标准规范是建筑图的绘制、标注、符号和图形规范的统一标准，用来规范和统一建筑图的制作和阅读。

建筑图的作用建筑图在建筑设计、施工和管理过程中起着至关重要的作用。

它不仅可以用来表达设计师的创意和想法，还可以作为施工、监理和验收的依据，是建筑设计和施工过程中不可或缺的一部分。

- 表达设计意图：建筑图可以用来表述设计师的创意、设计理念和空间构想，帮助业主和相关人员更好地理解设计方案。

- 传达信息：建筑图可以传达给施工单位建筑的结构、尺寸、材料和施工要求，起到指导作用。

- 管理与监控：建筑图可以作为施工、监理和验收的依据，帮助监理单位和验收单位进行施工过程的管理和监控。

- 文档管理：建筑图是建筑项目管理与实施的主要文件，也是建筑工程验收的主要依据。

建筑图纸知识：全方位学习建筑图纸技术设计要素建筑图纸是体现建筑设计师思想和设计意图的载体，是建筑物的重要组成部分。

建筑图纸技术设计要素，是建筑师为了可视化建筑物而创造的技术，包括线条、投影、比例、尺度、标注等技术内容。

本文将全方位介绍建筑图纸的知识。

一、线条线条是建筑图纸最基本的表达方式，反映建筑物的轮廓、平面布局、结构以及外观等特征。

根据不同用途和功能，建筑图纸中常用线条有粗线、细线、隐线、切线、轴线等，用线条解决建筑物的关键问题，展现其设计方案和构思。

二、投影建筑图纸需要遵循投影原理，即将建筑物三维空间中的实体映射到平面上进行表达。

建筑图纸中主要采用正交投影法，即在不同平面上投影，展示建筑物的平面结构与立体效果。

而在图纸上各个平面需要通过不同的色彩、线条和设计元素等进行区分。

三、比例比例是建筑图纸中一个很重要的部分。

建筑师需要按照一定的比例将建筑物的具体尺寸还原到图纸上，使得建筑物在图纸上得以形象地展示。

通常，建筑师会根据建筑物的具体尺寸和实际用途设计比例尺，如1:50、1:100等。

四、尺度尺度是建筑图纸中另一个很重要的要素。

不同类型的建筑图纸根据使用场景和实际需要有不同的尺度。

例如，扩建图需要标注原有建筑物的尺寸，以此确定扩建部分的位置和大小；而土建施工图需要标注各种建筑物构件和设备的具体尺寸和位置。

五、标注标注是建筑图纸设计的重要组成部分，是记录建筑物各项参数和规格的文字或符号。

标注内容包括建筑物的尺寸、高程、坐标、名称、符号等，标注要求准确清晰，使得建筑施工过程中不会出现误解或疏漏。

以上是建筑图纸设计要素的全面介绍，这些要素都是构成建筑图纸的重要组成部分，每个要素都有其特定的重要作用。

建筑图纸融合了这些设计要素，是建筑物设计过程中不可或缺的一部分。

建筑师需要在设计建筑物的过程中，善于运用和结合这些要素，来充分展现出自己的设计思想和创意，创造出更加优美和符合功能需要的建筑物。

建筑图纸识图基础1. 引言建筑图纸是建筑设计和施工过程中必不可少的工具。

能够准确理解和解读建筑图纸对于建筑师、工程师和施工人员来说至关重要。

本文将介绍建筑图纸识图的基础知识和技巧，帮助读者更好地理解和应用建筑图纸。

2. 建筑图纸的分类建筑图纸根据其功能和内容可以分为多个类别，包括（但不限于）总平面图、立面图、平面剖面图、细部图、施工图等等。

在识图过程中，了解不同类型的建筑图纸对于正确理解图纸的意图和信息是非常重要的。

2.1 总平面图总平面图是建筑图纸中最基本、最常见的类型之一。

它以鸟瞰的视角展示了建筑物在地面上的布局。

总平面图通常标注了建筑物的主要尺寸、房间分布、交通流线等信息。

在阅读总平面图时，需要注意比例尺、图例和标注，以准确理解各部分的位置和关系。

2.2 立面图立面图是建筑图纸中用来显示建筑物外立面的图纸。

它展示了建筑物的垂直视图，包括墙面、窗户、门和其他建筑细节。

立面图常常标注了材料、尺寸和高度等重要信息。

阅读立面图时，需要注意建筑物的比例尺、标注和图解，以理解建筑物的立体形态和外观设计。

2.3 平面剖面图平面剖面图是建筑图纸中展示建筑物构造和层次结构的图纸。

它从水平或垂直方向切割建筑物，以展示内部结构、分区和材料等信息。

平面剖面图通常标注了不同平面的高度、墙体结构、楼板、梁柱等细节。

在阅读平面剖面图时，需要注意图纸的比例尺、标注和图解，以理解建筑物的内部布局和结构。

2.4 细部图细部图是建筑图纸中展示建筑细节和构造的图纸。

它详细描述了建筑物的部分细节，如门窗、屋顶、阳台等。

细部图通常标注了尺寸、材料和连接方式等关键信息。

阅读细部图时，需要关注比例尺、标注和图解，以正确理解建筑细节的构造和细节处理方法。

2.5 施工图施工图是建筑图纸中用于指导施工过程的详细图纸。

它包括详细的建筑构造、布置、细节和尺寸等信息。

施工图通常标注了材料规格、施工顺序、建筑工艺等内容。

在阅读施工图时，需要注意比例尺、标注和图解，以理解施工过程中各个细节的实施要求。

浅谈建筑识图知识点总结在建筑识图方面，主要包括建筑平面图、立面图、剖面图、细部图、施工图等内容。

这些图纸上印有建筑的各项尺寸、结构、材料等信息，通过这些图纸可以清晰地了解到建筑的整体结构和细节设计。

因此，建筑识图知识是建筑设计和施工中必不可少的一部分。

一、建筑平面图建筑平面图是建筑设计图纸的基础，它用于表达建筑的布局和空间分配。

在平面图中，通常包括建筑的整体布局、空间分隔、房间功能等信息。

平面图可以帮助人们直观地了解建筑的整体结构和功能分布，是建筑设计过程中最常用的图纸之一。

建筑平面图通常包括建筑的地面平面图、楼层平面图、大样平面图等。

地面平面图用于表达建筑在地面上的布局和外部环境的关系，包括建筑的位置、交通流线、绿化和景观等。

楼层平面图用于表达建筑在垂直方向上的布局和空间分配，包括建筑的楼层关系、房间功能、通道等。

大样平面图用于表达建筑的整体布局和结构关系，通常用于建筑的总平面布置和平面尺寸标注等。

建筑平面图的识图要点主要包括建筑的布局形式、空间分隔、房间功能、尺寸标注等内容。

在识图过程中，需要注意地面交通流线、楼层通道、房间分隔、功能布局等信息，以便能够清晰地理解并表达建筑的整体布局和空间分配。

二、建筑立面图建筑立面图是建筑设计图纸中的重要组成部分，它用于表达建筑外立面的形式、结构和装饰。

在立面图中，通常包括建筑的高度、立面结构、窗户和门的位置、外墙装饰等信息。

立面图可以帮助人们清晰地了解建筑的外观形式和立面设计，是建筑设计过程中非常重要的图纸之一。

建筑立面图通常包括建筑的正立面图、侧立面图、细部立面图等。

正立面图用于表达建筑的正面外观形式和结构，包括建筑的高度、窗户和门的位置、外墙装饰等。

侧立面图用于表达建筑的侧面外观形式和结构，通常用于表达建筑的整体立面形式和结构。

细部立面图用于表达建筑的具体细节和装饰，包括建筑的立面构件、装饰图案、材料等。

建筑立面图的识图要点主要包括建筑的外观形式、结构构件、装饰图案等内容。

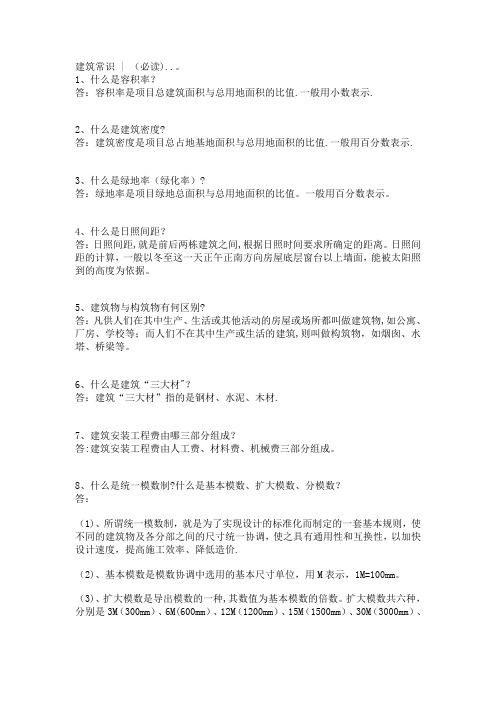

建筑常识 | （必读)..。

1、什么是容积率？答：容积率是项目总建筑面积与总用地面积的比值.一般用小数表示.2、什么是建筑密度?答：建筑密度是项目总占地基地面积与总用地面积的比值.一般用百分数表示.3、什么是绿地率（绿化率）?答：绿地率是项目绿地总面积与总用地面积的比值。

一般用百分数表示。

4、什么是日照间距？答：日照间距,就是前后两栋建筑之间,根据日照时间要求所确定的距离。

日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。

5、建筑物与构筑物有何区别?答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物,如公寓、厂房、学校等；而人们不在其中生产或生活的建筑,则叫做构筑物，如烟囱、水塔、桥梁等。

6、什么是建筑“三大材"？答：建筑“三大材”指的是钢材、水泥、木材.7、建筑安装工程费由哪三部分组成？答:建筑安装工程费由人工费、材料费、机械费三部分组成。

8、什么是统一模数制?什么是基本模数、扩大模数、分模数？答：（1)、所谓统一模数制，就是为了实现设计的标准化而制定的一套基本规则，使不同的建筑物及各分部之间的尺寸统一协调，使之具有通用性和互换性，以加快设计速度，提高施工效率、降低造价.（2)、基本模数是模数协调中选用的基本尺寸单位，用M表示，1M=100mm。

（3)、扩大模数是导出模数的一种,其数值为基本模数的倍数。

扩大模数共六种，分别是3M（300mm）、6M(600mm）、12M（1200mm）、15M（1500mm）、30M（3000mm）、60M（6000mm)。

建筑中较大的尺寸,如开间、进深、跨度、柱距等，应为某一扩大模数的倍数。

（4）、分模数是导出模数的另一种，其数值为基本模数的分倍数。

分模数共三种，分别是1/10M（10mm）、1/5M（20mm)、1/2M（50mm）.建筑中较小的尺寸，如缝隙、墙厚、构造节点等，应为某一分模数的倍数。

建筑图纸知识：建筑图纸范例及应用解析建筑图纸是建筑设计中至关重要的一环，它是建筑师在设计过程中用来记录设计方案和细节的重要工具。

建筑图纸具有很强的可视化和信息化特点，能够清晰地表达建筑的结构、平面布局、立面造型等各个方面的设计意图。

本文将通过建筑图纸范例及应用解析的方式来帮助大家更好地理解建筑图纸的作用和使用。

首先，让我们来看一下建筑图纸的基本构成和类型。

一、建筑图纸的基本构成建筑图纸通常包括平面图、立面图、剖面图、图解和说明文字等内容。

1.平面图：平面图是建筑设计中最基本也最常用的一种图纸，它用来展示建筑物的平面布局，包括建筑物的位置、布局，墙体、柱子、门窗等的位置和尺寸等信息。

2.立面图：立面图是建筑物外部立面的图纸表示，一般是建筑物的正面、侧面、后面等方位的立面图，用来展示建筑物的外部形态和造型。

3.剖面图：剖面图用来展示建筑物的内部构造，包括墙体、楼层、梁柱等构件的位置、尺寸和材料等信息。

4.图解：建筑图纸中的图解包括各种标注、符号和线条，可以帮助更清晰地表达建筑设计的细节。

5.说明文字：建筑图纸中的说明文字用来解释图纸上的各种标注和符号的含义，以及对设计意图的解释和说明。

二、建筑图纸的类型根据不同的功能和用途，建筑图纸可分为施工图、结构图、给排水图、电气图、暖通空调图等不同类型的图纸。

1.施工图：施工图是建筑施工图纸的一种，它用来传达建筑设计师的设计意图给施工人员，包括平面图、立面图、剖面图等内容，以便施工人员按图纸进行施工。

2.结构图：结构图是用来表示建筑结构体系的图纸，包括主要构件的位置、尺寸和材料等信息。

3.给排水图：给排水图是用来表示建筑内部给水和排水系统的布局和连接情况的图纸。

4.电气图：电气图是用来表示建筑内部电气系统布局和接线情况的图纸。

5.暖通空调图：暖通空调图是用来表示建筑内部空调和通风系统布局和连接情况的图纸。

接下来，我们来看一些建筑图纸范例及应用解析。

建筑图纸范例一：平面图平面图是建筑设计中最基本也最常用的一种图纸，下面是一个建筑平面图的范例：图1建筑平面图从图1中可以看到，这是一栋简单的两层小屋的平面布局图。

建筑画图知识点总结建筑图纸是建筑设计的重要工具，它能够清晰地展示建筑设计方案的各项细节，并且是建筑工程实施的依据。

因此，建筑图纸的绘制必须具备一定的技术和知识。

本文将对建筑画图的知识点进行总结，并探讨建筑图纸的绘制方法和注意事项。

一、建筑画图的基本知识点1.建筑图形符号建筑图形符号是建筑图纸中常用的图形元素，它们能够代表建筑物的不同部位，以便于客户、设计人员和施工人员对设计图纸进行理解和识别。

建筑图形符号包括墙体、门窗、楼梯、屋顶、结构柱、排水设施等各种元素。

了解建筑图形符号对于正确绘制建筑图纸至关重要。

2.建筑测量建筑测量是建筑画图的基本技能之一。

在建筑图纸上，尺寸是决定建筑物形状和结构的重要参数，因此建筑师必须掌握正确的测量方法和技巧。

建筑测量主要包括长度、角度、高度、宽度等参数的测量，以及对图纸的比例尺的准确应用。

3.建筑图纸的种类建筑图纸通常分为平面图、立面图、剖面图、细部图和施工图等不同类型。

平面图展示了建筑物的平面布局和布置情况，立面图展现了建筑物外立面的形式和布置，剖面图则展示了建筑物的内部结构和构造，细部图用于详细表现建筑材料和局部结构的细节，而施工图则是供施工人员参考的建筑图纸。

掌握各类建筑图纸的绘制方法对于完整展示设计方案至关重要。

二、建筑图纸的绘制方法1.建筑图纸的规划在开始建筑图纸的绘制之前，建筑师必须进行详细的规划和设计工作。

首先需要对建筑物的结构、功能和风格进行深入分析，并设计出符合客户要求和地点环境特点的建筑方案。

其次，应该进行详细的平面布置和空间分割，确定好各种功能区域和结构分布。

最后，要进行建筑材料和构造形式的选择，并对设计思路进行充分的论证和评估。

2.建筑图纸的绘制流程建筑图纸的绘制流程一般包括设计草图、平面布置图、立面尺寸图、结构剖面图、细部图和施工图等步骤。

首先，需要进行设计草图的起草和优化，确定好整体构图和基本布置。

然后，根据设计草图完成详细的平面布置图和立面尺寸图的绘制。

建筑图纸识图入门建筑图纸是建筑师和工程师在设计和规划建筑项目时使用的一种重要工具。

它们是建筑项目的蓝图，包含了建筑物的平面图、剖面图、立面图以及其他细节图。

对于建筑师和工程师来说，识图是进行建筑设计和施工的基础，因此建筑图纸识图是入门建筑设计和工程领域的重要步骤。

理解建筑图纸的种类和用途是建筑图纸识图的第一步。

建筑图纸通常可以分为平面图、剖面图和立面图三类。

平面图是从鸟瞰角度绘制的建筑平面布局图，用于展示建筑物的布局、大小和形状。

剖面图是将建筑结构沿垂直方向切割并从侧面展示的图纸，用于展示建筑物的结构和构造细节。

立面图是建筑物外立面的图纸，用于展示建筑物的外观和形式。

在开始识图之前，需要熟悉建筑图纸上的常用符号和标注。

建筑图纸上会使用各种符号和标注来表示不同的元素和构件，如门、窗、墙体、柱子等。

这些符号和标注具有普遍性，因此掌握这些基本符号和标注是识图的关键。

一般来说，建筑图纸上的每一项元素都会有相应的尺寸标注。

尺寸标注是建筑图纸上显示长度、宽度、高度等尺寸的方式。

通过尺寸标注，我们可以了解建筑物的各个部分的具体尺寸，这对于建筑设计和施工是非常重要的。

除了符号和标注，建筑图纸上还会有文字说明和图例。

文字说明通常用于解释和描述建筑物的特征，如建筑材料、结构标准等。

图例是建筑图纸上列出的各种符号和标注的解释，方便阅读和理解图纸。

在开始识图之前，应当先通过阅读图纸标题和图纸说明来了解图纸的具体内容和用途。

图纸标题一般包含项目名称、图纸类型和图纸编号等信息。

图纸说明一般包含图纸的绘制单位、比例尺和绘图日期等。

了解这些信息可以帮助我们更好地理解和使用图纸。

在进行建筑图纸识图时，还应当学会阅读和解释各种线型。

建筑图纸上的线型通常用于表示不同的对象和构件，如实线代表实体对象，虚线代表隐藏对象，点划线代表剖面对象等。

通过理解和识别这些线型，我们可以更好地理解图纸上的对象和布局。

此外，还需要熟悉建筑图纸上的比例尺。

建筑识图基本知识第⼀章建筑识图基本知识1.1建筑制图标准和规范依据 GB/T50001-2001——房屋建筑制图统⼀标准GB/50104-2001——建筑制图标准⼀、图幅与图框1、图幅：图纸的⼤⼩l：图纸的长度b：图纸的宽b：l=1：√2 A0:1189×841——正好等于1m2A1：841×594A2：594×420A3:420×297A4：297×2102、图框：做图区域的界限a：装订边宽度，⽆论多⼤的图幅，装订边宽度不变c ：除装订边的另三边宽度，A0——A2，c =10mm ，其余⼩图纸取5mm 3、对中标志：⽤于复制图纸，0.35mm 宽，伸⼊图幅内5mm ⼆、标题栏与会签栏 1、标题栏（图标）反应该图的设计、绘图⽅⾯的等等情况，包含：⼯程名称、图名、设计单位及设计师、绘图员、图号等等2、会签栏：建筑是⼀项综合⼯程，包含了⽅⽅⾯⾯的专业和技术，会签栏是各专业负责⼈对该图纸的认可签字，包括：城市规划、消防、给排⽔、结构、暖通、环保、燃⽓等。

三、图线 1、线宽组及线型线宽组：b ：2，1.4，1，0.7，0.5，0.35，0.25，0.18 b /2，b /42、图线画法1）同张图纸，同⽐例的图样应采⽤相同线宽组2）图框、标题栏的界限⽤b线绘制3）平⾏线之间的间隔不能⼩于0.7，避免误认为⼀条线4）虚线、单点长划线、双点长划线等，应线段相交，不能短划线和空隙相交。

只有虚线是实线的延长线时，应留空隙5）图形⼩时可以⽤细实线代替单点长划线、双点长划线四、字体⼯程字为长仿宋字，字⾼等于字号，为20，14，10，7，5，3.5，2.5 分别⽤在不同的地⽅。

写字⽅法：横平竖直，注意起落，结构匀称，填满⽅格。

五、⽐例图形与实物相应线性尺⼨之⽐。

写在图名右侧，⽤⼩⼀号或⼩⼆号字体书写。

常⽤⽐例：1：1，1：2，1：5等，P11表。

六、尺⼨标注标注要求: 正确、完整、清晰、合理。

建筑图纸知识：大厦成方——建筑图纸的三维效果展示建筑图纸是一种非常重要的工具，可以帮助建筑师将概念转化为现实。

在一些复杂的建筑项目中，三维效果展示是一个必不可少的部分。

大厦成方是一种非常常见的建筑图纸的三维效果展示，接下来我们就来详细了解一下这个概念。

大厦成方是一种简单但有效的三维效果展示方法。

它最初是为了解决建筑师和客户之间沟通的问题而产生的。

传统的平面图往往很难让客户理解整个建筑的概念和效果，而三维效果展示则可以将建筑从多个角度呈现出来，使客户更加易于理解和认同建筑的整体设计。

大厦成方便于建筑师从不同的方向观察建筑，从而更好地理解建筑的整体结构。

大厦成方的基本原理是将建筑分解为若干个立方体，然后将这些立方体组合起来，从而形成一个整体。

这种三维效果展示方法适用于任何形状的建筑，从简单的住宅到复杂的商业建筑都可以使用这种效果展示方法来进行建筑设计。

大厦成方的优点有很多。

首先，它非常易于理解和使用。

它不需要太多的技能和专业知识，任何人都可以理解和使用这种方法。

其次，它非常直观，可以使人们从多个角度来观察建筑，从而更好地理解建筑的结构和外观。

第三，大厦成方可以帮助建筑师确定建筑的比例和规模，从而更好地控制建筑的成本和效率。

当然，大厦成方也有一些缺点。

首先，它不能够展示建筑的细节和装饰。

这种三维效果展示方法对于展示建筑的整体结构非常有效，但是对于细节和装饰方面的展示则有一定的局限性。

其次，大厦成方的可视角度也相对较少。

由于该方法是通过将建筑分解为若干个立方体，然后在不同的角度来组合这些立方体，因此大厦成方只能展示有限的可视角度。

总的来说，大厦成方是一种非常实用的建筑图纸的三维效果展示方法。

它不仅可以帮助建筑师和客户更好地沟通，而且可以帮助建筑师更好地掌控建筑的比例和规模。

当然，对于一些细节和装饰方面的展示，建筑师还需要结合其他的三维效果展示方法来进行展示。

房屋建筑与建筑识图基本知识一、房屋建筑与建筑识图基本知识（一）房屋建筑分类1、按用途分类（1）民用建筑：住宅类（多层、高层）、公用类（单层、多层、高层、超高层），（2）工业建筑：与工艺流程有关。

（3）构筑物。

各类塔、标志性碑2、按建筑材料分类（1）木建筑：古建筑（2）砖混结构：多层住宅（3）钢筋混凝土结构建筑：高层建筑（4）钢结构建筑：大型车站、机场、仓库（5）混合结构：钢混，砖混与钢筋混凝土混合（二）房屋建筑主要构造1、基础：基础常见形式、基础防水的必要性、常见防水部位备注：诱导缝，通过适当减少钢筋对混凝土的约束等方法在混凝上结构中易开裂部位设置的一种结构缝，不受砼浇筑影响，可以连续浇筑，也比较好恢复。

具体可参见有关诱导缝的施工工艺。

2、墙桩：基础墙防潮层的做法（要求掌握）；3、变形缝：砖混结构，60m一道（1）伸缩缝：基础不断开，主体结构断开框架结构，50m一道（2）沉降缝：基础、主体全部断开（3）防震缝：解释几个名称，结构刚度、立面4、地面：有立管、套管和地漏与楼板节点之间的密封处理5、屋面（1）结构层，一般采用钢筋混凝土屋面，起传递荷载、刚性防水的作用。

（2）找平层，表面光滑、平整、有一定强度，为保温、隔汽层做好基层，并设置分格缝，转角处做成圆弧形。

（3）隔汽层，在结构基层与保温层之间的一层，防止室内外温差较大，在屋面积累大量凝结水汽，而设。

（4）保温层，在屋面采用导热系统低的材料设置一定厚度的结构层（如常见的膨胀珍珠岩）。

（5）防水层，种类有卷材、涂膜、刚性防水。

（6）隔热层，架空隔热板。

6、阳台雨蓬7、楼梯与门窗8、天窗架与屋面板：主要要用于工业建筑建筑施工图（三）建筑识图基本知识土建施工图结构施工图1、建筑施工图种类给排水施工图专业施工图采暖通风空调施工图电气施工图设备施工图2、识图基本知识（1）图面布置，A0～A4图面之间的关系。

（2）比例，各类图的常用比例，总平面图、建筑平、立、剖面图。

建筑识图知识点梳理总结建筑识图是建筑设计和施工过程中至关重要的一环，它是建筑师、设计师、工程师和施工人员的必备基本技能。

建筑识图的主要内容包括建筑图纸的阅读、理解和识别，包括平面图、立面图、剖面图、细部图、设备布置图等各种类型的图纸。

同时，建筑识图还包括建筑元素、构件和结构的形式、构造、尺寸、材料等方面的分析和判断。

建筑识图的重要性不言而喻。

只有深入理解建筑图纸和图面信息，才能准确地进行建筑设计和施工，并且及时地解决问题和调整方案。

此外，在建筑学、土木工程、建筑设计、室内设计等相关专业的学生，也都需要学习和掌握建筑识图知识，为日后的职业发展做好准备。

下面，我将对建筑识图的知识点进行梳理总结，希望对读者有所帮助。

一、建筑图纸的分类和基本要素1. 平面图：包括总平面图、局部平面图和功能分区平面图等，用于显示建筑的布局、空间分配和功能性。

2. 立面图：将建筑的外观立面进行纵向展示，可以显示建筑的外观装饰、材料和形式特点。

3. 剖面图：将建筑在某一个平面上进行剖切显示，可以观察建筑的内部结构、构造和装饰。

4. 细部图：着重展示建筑的某一个局部构件、结构或装饰细节，通常用于解释和说明建筑的特殊部位。

5. 设备布置图：用于展示建筑内部的设备、管道、通风、空调等系统的布置和连接方式。

建筑图纸的基本要素包括比例尺、标注、图例、标准尺寸、坐标、比例尺等信息，这些要素在建筑识图和图纸阅读中都具有重要意义。

二、建筑识图的基本技能1. 图面分析能力：建筑识图要求具备对图面信息的敏感性和分析能力，能够识别和理解图纸上的各种信息，包括尺寸、标注、符号和图例等。

2. 尺寸判断和计算能力：在建筑识图中，尺寸的准确性至关重要，需要具备准确判断和计算尺寸的能力，尤其是对于细部构件和装饰的尺寸要求比较高。

3. 结构和构造分析能力：建筑识图需要具备对建筑结构和构造的分析和理解能力，能够从平面图、立面图和剖面图上看出建筑的结构组成和构造要求。

建筑常识（绘图必看）1、什么是容积率？答：容积率是项目总建筑面积与总用地面积的比值。

一般用小数表示。

2、什么是建筑密度？答：建筑密度是项目总占地基地面积与总用地面积的比值。

一般用百分数表示。

3、什么是绿地率（绿化率）？答：绿地率是项目绿地总面积与总用地面积的比值。

一般用百分数表示。

4、什么是日照间距？答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。

日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。

5、建筑物与构筑物有何区别？答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。

6、什么是建筑“三大材”？答：建筑“三大材”指的是钢材、水泥、木材。

7、建筑安装工程费由哪三部分组成？答：建筑安装工程费由人工费、材料费、机械费三部分组成。

8、什么是统一模数制？什么是基本模数、扩大模数、分模数？答：（1）、所谓统一模数制，就是为了实现设计的标准化而制定的一套基本规则，使不同的建筑物及各分部之间的尺寸统一协调，使之具有通用性和互换性，以加快设计速度，提高施工效率、降低造价。

（2）、基本模数是模数协调中选用的基本尺寸单位，用M表示，1M=100mm。

（3）、扩大模数是导出模数的一种，其数值为基本模数的倍数。

扩大模数共六种，分别是3M（300mm）、6M（600mm）、12M（1200mm）、15M（1500mm）、30M （3000mm）、60M（6000mm）。

建筑中较大的尺寸，如开间、进深、跨度、柱距等，应为某一扩大模数的倍数。

（4）、分模数是导出模数的另一种，其数值为基本模数的分倍数。

分模数共三种，分别是1/10M（10mm）、1/5M（20mm）、1/2M（50mm）。

建筑中较小的尺寸，如缝隙、墙厚、构造节点等，应为某一分模数的倍数。

9、什么是标志尺寸、构造尺寸、实际尺寸？答：（1）、标志尺寸是用以标注建筑物定位轴线之间（开间、进深）的距离大小，以及建筑制品、建筑构配件、有关设备位置的界限之间的尺寸。
