球磨机设计说明书

科技大学球磨机设计说明书Newly compiled on November 23, 2020目录一、设计任务书1.设计目的2.设计内容二、传动装置的总体设计及初步计算1.球磨机的基本参数2.总体方案确定3.选择电动机4.确定传动装置总传动比，分配各级传动比5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数1.带传动的设计计算2.第一次修改各轴的运动和动力参数3.开式齿轮传动的设计计算4.验算工作转速5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计1.罐体结构设计2.小齿轮轴系的设计计算3.支撑辊及其轴系的设计计算五、设计联接螺栓六、设计开启门七、设计总结八、参考资料一、设计任务书1.设计目的1）总结和综合运用已经学过的有关知识，分析和解决工程实际问题。

2）学习机械设计的一般方法，了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。

3）进行基本技能的训练，例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规范以及运用经验数据进行经验估算等。

2.设计内容1）设计题目：设计供实验室使用的球磨机（如图1所示）。

1.电机2.带传动3.齿轮传动4.滚轮5.球磨机筒体6.轴承电机、小带轮轴 I轴：大带轮轴 II轴：大齿轮、筒体轴心2）使用要求：球磨机研磨物料80kg；每天工作8小时；要求工作平稳（允许有轻微冲击）。

3）已知条件：周边及粉碎效率90%；制造方式：单件生产。

4）应完成的设计工作：a.球磨机总体方案设计b.传动件的设计及计算c.球磨罐体设计及轴系设计d.设计联接螺栓。

e.计算机或手工绘制工作图：球磨机总体图小齿轮轴系部件草图f.编写设计说明书二、传动方案的总体设计及初步计算1.球磨机的基本参数2.总体方案确定从球磨机的基本参数计算可知，球磨机转速为min,电动机的转速一般有1500r/min 、1000r/min 、750r/min 三种，由此可算出本设计的传动比i=,在15到30的范围之内，初步拟订以下四种方案进行选择（都是2级传动）：表1 各种传动方案论证3.选择电动机计算项目 计算内容 结果球磨机所需功率w p式中：V ：球磨机的有效容积，V=;D:球磨机的内径，D=；G ：球磨机的装载量，G=G 1+G 0=+80== K ：电动机的储备系数，K 取； η：粉碎效率，已知η=90%。

Φ1830×4500球磨机使用说明书一、技术性能1、规格：Φ1.83×4.5米2、用途：本机适用于有色金属和黑色金属的选矿厂，它的用途是把颗粒研磨成粉状的细粉，以利于提取里边所需的矿物质。

3、主要技术性能：有效内径：Φ1710毫米筒体有效长度：4470毫米，有效容积：10.27立方米转速：24.5转／分装球量：7.5吨填充率：27.6%生产能力：粉磨碎石和原料4-7吨/小时（入料粒度不大于25毫米，细度0.075-0.4毫米）电动机：型号：YRT335L2-6 功率：210KW转速：980转/分电压：380V传动方式：圆柱齿轮减速器型号：ZD-50-6-II速比：i=4.5 大小速比：i=7.33钢球级配：钢球（毫米）重量（吨）总重（吨）Φ120 1.5 7.5Φ100 4Φ80 2平均球径（毫米）Φ100设备总重：16.5吨。

Φ2.0米×3.5米磨机为减速机传动方式、中心卸料、边缘传动、轴承、格子式磨机。

二、结构概述及工作原理主要由以下几个部分组成：1、进料装置进料装置是一个圆锥料斗，喂料设备相连以承接喂入的物料，斗内不设衬板，主要靠物料自然堆积，形成一定的坡度通过双头螺旋把物料送进磨体。

2、回转部分回转部分是一个用钢板卷制焊接而成的筒体，两端用螺栓分别与进、出料中空轴相连接，并水平的支撑在两个主轴承上，在进、出料中空轴内装有进、出料螺旋筒。

回转部分是通过固定在筒体一端的大齿圈，由小齿轮借助于减速器，电动机而回转。

在筒体的内部设有衬板，既保护筒体又起到把钢球带到适宜高度以提高粉磨效率之用。

为了防止从衬板螺栓孔往外漏灰，避免淋在筒体上的冷却水(对水泥磨)渗入磨内，衬板螺栓在紧贴筒体外臂处应缠上两圈麻绳(或青麻加白铅油)，以便保证密封。

筒体设有入孔门，以备装卸研磨体修理更换筒体内部零件之用。

3、出料装置出料装置是一个用钢板制成的园桶，前方有一个圆锥体，内有螺旋，把圆筒及圆锥体用螺栓固定在中空轴上，随筒体旋转把物料送出。

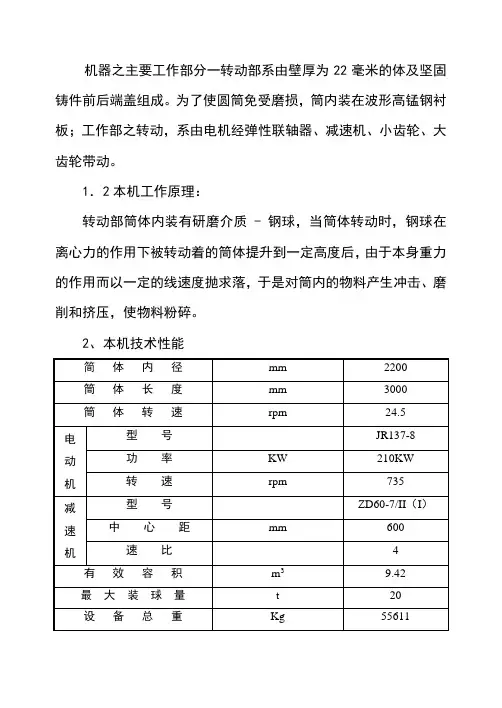

机器之主要工作部分一转动部系由壁厚为22毫米的体及坚固铸件前后端盖组成。

为了使圆筒免受磨损，筒内装在波形高锰钢衬板；工作部之转动，系由电机经弹性联轴器、减速机、小齿轮、大齿轮带动。

1．2本机工作原理：
转动部筒体内装有研磨介质 - 钢球，当筒体转动时，钢球在离心力的作用下被转动着的筒体提升到一定高度后，由于本身重力的作用而以一定的线速度抛求落，于是对筒内的物料产生冲击、磨削和挤压，使物料粉碎。

2、本机技术性能
机器之主要工作部分一转动部系由壁厚为22毫米的体及坚固铸件前后端盖组成。

为了使圆筒免受磨损，筒内装在波形高锰钢衬板；工作部之转动，系由电机经弹性联轴器、减速机、小齿轮、大齿轮带动。

1．2本机工作原理：
转动部筒体内装有研磨介质 - 钢球，当筒体转动时，钢球在离心力的作用下被转动着的筒体提升到一定高度后，由于本身重力的作用而以一定的线速度抛求落，于是对筒内的物料产生冲击、磨削和挤压，使物料粉碎。

2、本机技术性能。

13.0 设备安装、操作、维护说明书13.1 产品综述1）产品的性能及用途本磨机主要用于湿法研磨矿石。

所依据产品的标准本磨机各项性能指标符合JB/T1406—2002《球磨机和棒磨机》。

2）产品适用的工作条件和工作环境安装环境：环境温度：℃海拔高度： m工作制度：年工作天数：330天/年日作业班数：3班日作业时间：全天13.2 产品主要结构概述1)结构组成本机主要由进料部、主轴承、回转部、传动部（大小齿轮装置）、空气离合器、出料部、主电机、慢速传动部、顶起装置、电气控制等部分组成。

2)回转部回转部是磨机的主要部件，由两端的端盖、中空轴、进料衬套、出料衬套以及筒体组成，筒体内壁及端盖内表面均装有锰钢衬板和端盖衬板，物料在钢球和锰钢衬板之间被破碎和粉磨，在筒体与筒体衬板之间铺设6mm橡胶软垫，此橡胶垫在磨机运转过程中起到保护筒体钢板和降低噪音的作用。

3)主轴承本磨机选用一对动静压主轴承，该轴承球面瓦衬采用铅基轴承合金，轴承背面腰鼓形成接触调心结构，动作灵活，调心好，可以补偿两端盖及轴承盖及轴承座的制造、安装误差。

该轴承座在启动及停车时采用高压润滑，用静压形成油膜，将轴颈顶起，防止滑动面干磨擦，降低启动力矩，正常运行时给入低压油，靠轴颈的回转运动形成动压油膜。

轴承衬内设有蛇形冷却水管，在必要时给入冷却水，降低轴瓦温度。

冷却水管的材质为紫铜管，具有一定的耐腐蚀性。

轴承的高压油接口Rc1/4，低压油接口RC1，回油口R2。

冷却水接口Rc1/2，冷却水压力0.3MPa,每个轴承冷却水流量3m3/h,冷却水温度≤28℃。

轴承的动静结合处采用活塞环式密封，采用２号锂基脂润滑，接口RC3/8，每个轴承两处润滑点。

每个轴承内部装有两个WZPDK2-1833双支铂热测温电阻。

主轴承测温电阻与主电机联锁，停机温度可设定在55℃，或根据现场实际情况调整。

主轴承中的测温电阻与空气离合器联锁，当主轴承四个测温点中任何一点温度超过温度设定值时，低压电控立即发出控制信号，使空气离合器停止工作，随后磨机停止转动（此时主电机仍继续工作）。

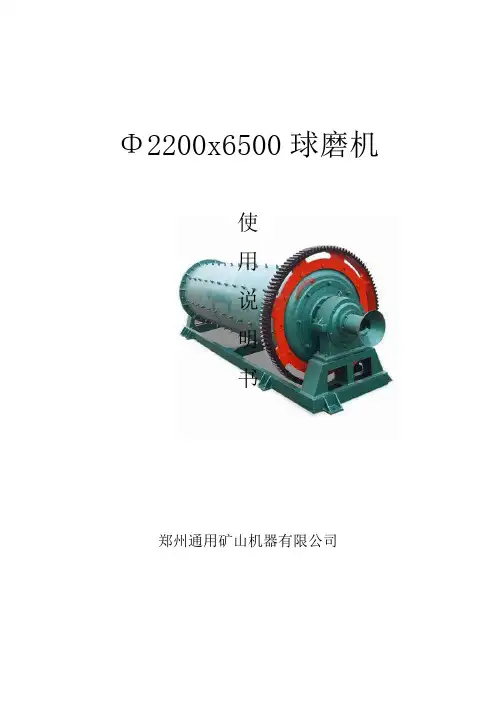

Φ2200x6500球磨机使用说明书郑州通用矿山机器有限公司-目录一、技术性能二、工作原理及结构概述三、安装要求四、操作、维护、级检修五、易损件一、技术性能1.外形尺寸：长度----12280毫米，宽度---5370毫米，高度---4210毫米2.规格：公称规格：Φ2200x6500毫米简体有效内径：Φ2120毫米简体有效长度：一仓2142.5毫米二仓4102.5毫米简体有效容积：22m³3．用途；粉末各种标号的水泥、磷肥、成品和原料。

4.生产能力：粉末水泥：14吨/时（4900孔/厘米²，筛余6-8%）粉末生料：16吨/时（4900孔/厘米²，筛余8-10%）5．入磨粒度：<30毫米6.磨机速度：21.4转/分7.研磨体最大装载量：31吨8．传动方式：边缘传动电动机：型号JR158-8 功率380千瓦转速： 730转/分电压380伏减速机：型号ZD—60—8—i中心距600毫米速比i=4.481大齿轮：材质ZG45 模数m=25 齿数z=152小齿轮：材质45（锻制）模数m=25 齿数z=20大小齿轮速比：i=7.659.设备总重：48.6吨（不包括研磨体重）10.冷却水最大用量:2吨/时（包括两个主轴承和减速机，其中减速机与出料端主轴承的冷却水串联）.二工作原理及结构概述Φ2200x6500球磨机为边缘传动，中心卸料式的两仓球磨机，用以粉磨水泥熟料，干水泥生料，其他成品和原料。

物料从喂料，经入料螺旋筒均匀的进入磨内第一仓，该仓内镶有阶梯衬板，内装有不停规格的钢球，把物料破碎后通国单层隔仓板进入第二仓，该仓内镶有平衬板，内装不同规格的钢锻，将破碎的物料粉磨成粉状，合给品通过卸料蓖板经中的空轴的出料螺旋筒到回转筛，排除杂物后，成品即通过输送机运走。

该磨机粉磨水泥生料时，入磨料须经烘烘干后，方能入磨。

磨机主要部件结构概述如下：1.回转部分筒体是用16毫米厚钢板卷制焊接而成，两端为平端盖结构，两端面进、出料中空轴是用碳素铸钢ZG35B制造，用螺栓将中空轴与筒体端面法兰连接，通体用单层隔仓板分成两个仓，第一仓大部分镶阶梯衬板，以增强钢球对物料的破碎能力，阶梯衬板的安装与磨机转向有关，衬板的薄端朝着回转方向，不要装错，否则会显著降低破碎效率，并加剧衬板的磨损，第二仓镶平衬板，以发挥钢端对物料的研磨作用。

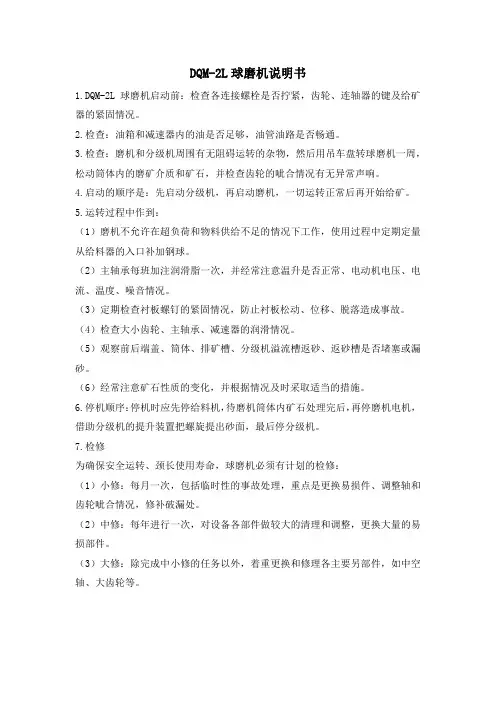

DQM-2L球磨机说明书
1.DQM-2L球磨机启动前：检查各连接螺栓是否拧紧，齿轮、连轴器的键及给矿器的紧固情况。

2.检查：油箱和减速器内的油是否足够，油管油路是否畅通。

3.检查：磨机和分级机周围有无阻碍运转的杂物，然后用吊车盘转球磨机一周，松动筒体内的磨矿介质和矿石，并检查齿轮的呲合情况有无异常声响。

4.启动的顺序是：先启动分级机，再启动磨机，一切运转正常后再开始给矿。

5.运转过程中作到：
（1）磨机不允许在超负荷和物料供给不足的情况下工作，使用过程中定期定量从给料器的入口补加钢球。

（2）主轴承每班加注润滑脂一次，并经常注意温升是否正常、电动机电压、电流、温度、噪音情况。

（3）定期检查衬板螺钉的紧固情况，防止衬板松动、位移、脱落造成事故。

（4）检查大小齿轮、主轴承、减速器的润滑情况。

（5）观察前后端盖、筒体、排矿槽、分级机溢流槽返砂、返砂槽是否堵塞或漏砂。

（6）经常注意矿石性质的变化，并根据情况及时采取适当的措施。

6.停机顺序：停机时应先停给料机，待磨机筒体内矿石处理完后，再停磨机电机，借助分级机的提升装置把螺旋提出砂面，最后停分级机。

7.检修
为确保安全运转、颈长使用寿命，球磨机必须有计划的检修：
（1）小修：每月一次，包括临时性的事故处理，重点是更换易损件、调整轴和齿轮呲合情况，修补破漏处。

（2）中修：每年进行一次，对设备各部件做较大的清理和调整，更换大量的易损部件。

（3）大修：除完成中小修的任务以外，着重更换和修理各主要另部件，如中空轴、大齿轮等。

目录一、设计任务书 (1)1.设计目的2.设计内容（包括：题目、简图、使用要求、已知条件、设计任务）二、传动装置的总体设计及初步计算1.球磨机的基本参数2.总体方案确定3.选择电动机4.确定传动装置总传动比，分配各级传动比5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数1.带传动的设计计算2.第一次修改各轴的运动和动力参数3.开式齿轮传动的设计计算4.验算工作转速5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计1.罐体结构设计2.小齿轮轴系的设计计算3.支撑辊及其轴系（或改进工作罐体轴系）的设计计算五、设计联接螺栓六、设计开启门七、设计总结八、参考资料一、设计任务书设计目的（参考《手册》P1）1）总结和综合运用已经学过的有关知识，分析和解决工程实际问题。

2）学习机械设计的一般方法，了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。

3）进行基本技能的训练，例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规范以及运用经验数据进行经验估算等。

4）运用绘图软件（Autodesk Inventor）进行计算机辅助设计绘图。

设计内容（参考《手册》PP18-19）1）设计题目：设计供实验室使用的球磨机（如图1所示）。

(参考《手册》P18-图7-1)1.电机2.带传动3.齿轮传动4.滚轮5.球磨机筒体6.轴承a.电机、小带轮轴b.大带轮轴c.大齿轮、筒体轴心2）使用要求：球磨机研磨物料20kg；每天工作8小时；要求工作平稳（允许有轻微冲击）。

3）已知条件：周边及粉碎效率90%；制造方式：单件生产。

4）应完成的设计工作：a.球磨机总体方案设计：方案比较并确定最佳方案；球磨机基本参数的计算；选择电动机；确定各传动件的传动比；传动装置的运动和动力参数计算。

b.传动件的设计及计算：带传动的设计计算第一次修改各轴的运动和动力参数开式齿轮的传动设计计算；第二次修改各轴的运动和动力参数c.球磨罐体设计及轴系设计：罐体结构设计小齿轮轴系的设计计算支撑辊及其轴系（或改进工作罐体轴系）的设计计算。

一、球磨机概述：磨机的结构：1.给料部2. 轴承部3.进料部4.筒体部5.齿轮罩部6.出料部7.传动部8.电机图一、球磨机示意图如图一示，概括地讲，磨机由给料器、主轴承、进料、筒体、出料、传动、齿轮罩等七部分组成。

按磨机类型分，有溢流型及格子型两种。

按磨机传动方式分，有右旋向及左旋向两种。

按磨机安装形式分，有带机座与不带机座两种。

对带机座磨机讲，除增加机座讲，其余部件均与不带机座磨机相同。

15系列以下的带机座。

按磨机所用电机型号不同，又分使用YR电机与使用JR电机两类。

两类磨机在结构上的区别是所用电机、与电机匹配的有关零件及基础不同。

当前匹配两类电机的原则是：小于80Kw 选用YR型或Y型，大于80Kw用JR型。

二．磨机的安装：1.磨机的基础：○1、磨机的基础由钢筋混凝土构成，基础应坚实牢固，不得下沉，如有微量下沉，必须保证基础各部下沉的一致，否则将影响磨机的正常运转使用。

○2、本厂提供的磨机基础图，仅给出了保证磨机正确安装的有关尺寸，基础的材质结构设计及外围尺寸的确定，应根据用户安装现场的地质条件及其它具体情况另行确定。

1、安装一般注意事项：○1安装前应检查基础是否合格，其中基础上各地脚螺栓孔的孔距及基础标高的允许误差，应符合表二的规定。

表二基础各地脚螺拴孔距及标高允许误差孔距L或标高H(㎜)允差(㎜)各标高间相对位置尺寸允差(㎜)≤500 ±1 1＞500～1000±1.5 1.5≥1000 ±2 2○2清点设备零部件数量是否齐全。

○3安装前应对各零部件表面进行清理，清除上面的毛刺、锈迹、异物和油污。

○4安装过程中应保护好各联接配合面，安装时在各滑动配合面涂抹干净的润滑油。

在各固定联接面涂抹干净的润滑脂。

3.磨机整机的安装：○1不带机座磨机的安装这类磨机在出厂前已将给料器、进料、筒体、大齿圈、出料、主轴承等部件组装一体，构成了磨机的回转部分（以下简称“回转部”）而电动机、减速机、传动齿轮、齿轮罩、各联轴器外壳、销轴及基础用地脚螺拴、螺母、垫圈等件均为直接发货的散件，对这类磨机用户可按下述步骤方法进行整机的安装调整。

球磨机设计说明书-最终版目录一、设计任务书1.设计目的2.设计内容二、传动装置的总体设计及初步计算1.球磨机的基本参数2.总体方案确定3.选择电动机4.确定传动装置总传动比，分配各级传动比5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数1.带传动的设计计算2.第一次修改各轴的运动和动力参数3.开式齿轮传动的设计计算4.验算工作转速5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计1.罐体结构设计2.小齿轮轴系的设计计算3.支撑辊及其轴系的设计计算五、设计联接螺栓六、设计开启门七、设计总结八、参考资料一、设计任务书1.设计目的1）总结和综合运用已经学过的有关知识，分析和解决工程实际问题。

2）学习机械设计的一般方法，了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。

3）进行基本技能的训练，例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规范以及运用经验数据进行经验估算等。

2.设计内容1）设计题目：设计供实验室使用的球磨机（如图1所示）。

1.电机2.带传动3.齿轮传动4.滚轮5.球磨机筒体6.轴承电机、小带轮轴 I轴：大带轮轴 II轴：大齿轮、筒体轴心2）使用要求：球磨机研磨物料80kg；每天工作8小时；要求工作平稳（允许有轻微冲击）。

3）已知条件：周边及粉碎效率90%；制造方式：单件生产。

4）应完成的设计工作：a.球磨机总体方案设计b.传动件的设计及计算c.球磨罐体设计及轴系设计d.设计联接螺栓。

e.计算机或手工绘制工作图：球磨机总体图小齿轮轴系部件草图f.编写设计说明书二、传动方案的总体设计及初步计算1.球磨机的基本参数2.总体方案确定从球磨机的基本参数计算可知，球磨机转速为42.95r/min,电动机的转速一般有1500r/min、1000r/min、750r/min三种，由此可算出本设计的传动比i=23.28,在15到30的范围之内，初步拟订以下四种方案进行选择（都是2级传动）：表1 各种传动方案论证3.选择电动机计算项目计算内容结果3.1球磨机所需功率w p(kw)D0.222VP)(8.0wwηKnVG⨯⨯⨯=式中：V：球磨机的有效容积，V=0.397m3;D:球磨机的内径，D=0.75m；G ：球磨机的装载量，G=G 1+G 0=571.43+80=651.43kg=0.651tK ：电动机的储备系数，K 取1.1；η：粉碎效率，已知η=90%。

目录前言 (1)第一章总体方案的确定 (4)§1.1球磨机的工作原理 (4)§1.2球磨机的主要参数计算 (4)§1.2.1 球磨机的临界转速n (4)§1.2.2 球磨机的理论适宜转速n (5)§1.2.3 转速比φ (6)§1.2.4 磨机的实际工作转速 (6)§1.2.5 磨机功率的确定 (8)§1.2.6 磨机的生产能力 (9)§1.2.7 球磨机中空轴确定 (11)第二章球磨机支撑部分设计计算 (12)§2.1 球磨机构造及主要零部件介绍 (12)§2.1.1 球磨机主要构造 (12)§2.2球磨机主要零部件 (12)§2.2.1回转部分 (12)§2.3 球磨机主要零部件的强度计算 (15)§2.3.1 作用于筒体上总载荷Q (16)§2.4 滚轮轴承的受力分析 (19)§2.4.1 筒体作用力的分布 (19)§2.5球磨机支撑其他装置的强度校核 (22)§2.5.1支架的强度校核 (22)§2.5.2凸凹球面体的设计及校核 (22)§2.5.3 底板的设计及校核 (23)第三章磨机的操作、维护、检修及润滑 (25)总结 (27)参考文献 (29)致谢 (31)前言自1893年第一台球磨机问世以来，它就一直被广泛的应用于矿业、冶金、建材、化工及电力部门等若干基础行业的原料粉碎中。

在矿山建设时期，球磨机的设备及基建投资约占选矿厂破磨设备总投资的50%，在矿山生产期间, 球磨机的能耗(电耗和材料) 同样占全部破磨作业的50%以上。

同时, 在矿山生产中, 球磨机作为主要的生产设备，其运转率和效率常常决定了全厂(系列) 的生产效率和指标，成为全厂生产的“咽喉”环节。

因此，无论设计院在设计阶段对球磨机的选择还是矿山企业在生产阶段对球磨机的管理都十分重视。

目录一、设计任务书1.设计目的2.设计容二、传动装置的总体设计及初步计算1.球磨机的基本参数2.总体方案确定3.选择电动机4.确定传动装置总传动比，分配各级传动比5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数1.带传动的设计计算2.第一次修改各轴的运动和动力参数3.开式齿轮传动的设计计算4.验算工作转速5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计1.罐体结构设计2.小齿轮轴系的设计计算3.支撑辊及其轴系的设计计算五、设计联接螺栓六、设计开启门七、设计总结八、参考资料一、设计任务书1.设计目的1）总结和综合运用已经学过的有关知识，分析和解决工程实际问题。

2）学习机械设计的一般方法，了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。

3）进行基本技能的训练，例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规以及运用经验数据进行经验估算等。

2.设计容1）设计题目：设计供实验室使用的球磨机（如图1所示）。

1.电机2.带传动3.齿轮传动4.滚轮5.球磨机筒体6.轴承电机、小带轮轴I轴：大带轮轴II轴：大齿轮、筒体轴心2）使用要求：球磨机研磨物料80kg；每天工作8小时；要求工作平稳（允许有轻微冲击）。

3）已知条件：周边及粉碎效率90%；制造方式：单件生产。

4）应完成的设计工作：a.球磨机总体方案设计b.传动件的设计及计算c.球磨罐体设计及轴系设计d.设计联接螺栓。

e.计算机或手工绘制工作图：球磨机总体图小齿轮轴系部件草图f.编写设计说明书二、传动方案的总体设计及初步计算1.球磨机的基本参数2.总体方案确定从球磨机的基本参数计算可知，球磨机转速为42.95r/min,电动机的转速一般有1500r/min、1000r/min、750r/min三种，由此可算出本设计的传动比i=23.28,在15到30的围之，初步拟订以下四种方案进行选择（都是2级传动）：简图优、缺点简图优、缺点电动机通过蜗轮蜗杆传动带动开式齿轮。

设备安装、操作、维护说明书产品综述1）产品的性能及用途本磨机主要用于湿法研磨矿石。

所依据产品的标准本磨机各项性能指标符合JB/T1406—2002《球磨机和棒磨机》。

2）产品适用的工作条件和工作环境安装环境：环境温度：℃海拔高度： m工作制度：年工作天数：330天/年日作业班数：3班日作业时间：全天产品主要结构概述1)结构组成本机主要由进料部、主轴承、回转部、传动部（大小齿轮装置）、空气离合器、出料部、主电机、慢速传动部、顶起装置、电气控制等部分组成。

2)回转部回转部是磨机的主要部件，由两端的端盖、中空轴、进料衬套、出料衬套以及筒体组成，筒体内壁及端盖内表面均装有锰钢衬板和端盖衬板，物料在钢球和锰钢衬板之间被破碎和粉磨，在筒体与筒体衬板之间铺设6mm橡胶软垫，此橡胶垫在磨机运转过程中起到保护筒体钢板和降低噪音的作用。

3)主轴承本磨机选用一对动静压主轴承，该轴承球面瓦衬采用铅基轴承合金，轴承背面腰鼓形成接触调心结构，动作灵活，调心好，可以补偿两端盖及轴承盖及轴承座的制造、安装误差。

该轴承座在启动及停车时采用高压润滑，用静压形成油膜，将轴颈顶起，防止滑动面干磨擦，降低启动力矩，正常运行时给入低压油，靠轴颈的回转运动形成动压油膜。

轴承衬内设有蛇形冷却水管，在必要时给入冷却水，降低轴瓦温度。

冷却水管的材质为紫铜管，具有一定的耐腐蚀性。

轴承的高压油接口Rc1/4，低压油接口RC1，回油口R2。

冷却水接口Rc1/2，冷却水压力,每个轴承冷却水流量3m3/h,冷却水温度≤28℃。

轴承的动静结合处采用活塞环式密封，采用２号锂基脂润滑，接口RC3/8，每个轴承两处润滑点。

每个轴承内部装有两个WZPDK2-1833双支铂热测温电阻。

主轴承测温电阻与主电机联锁，停机温度可设定在55℃，或根据现场实际情况调整。

主轴承中的测温电阻与空气离合器联锁，当主轴承四个测温点中任何一点温度超过温度设定值时，低压电控立即发出控制信号，使空气离合器停止工作，随后磨机停止转动（此时主电机仍继续工作）。

球磨机使用说明书一：机器说明1．概述球磨机一改传统磨机的粗大笨重、能耗高、产量低、噪音大的缺点，给您提供的是一种重量轻、造价低、能耗省，噪音小、钢耗低、生产率高的新型球磨机。

球磨机的特征是：(1)主轴承部分：采用双列向心球面滚子轴承，使主轴孔径大大缩小，既可减轻磨机重量又可减少摩擦力矩，降低无用功消耗，同时保证自动调心，延长使用寿命，操作简单，维修方便。

(2) 传动部分：大齿轮安装在圆柱筒体与锥体的连接部位，改善了主轴承部的受力情况，减少了筒体的扭曲应力，使齿轮模数及直径相应减少，从而使球磨机自重减少，负荷减轻(3) 动力部分：球磨机的电动机功率比常规磨机降低20-40%,使用本系列磨机可以获得重大的社会经济效益，仅由于节电费用即可2-3年内收回球磨机投资。

2．机器用途本产品可广泛应用于有色金属、黑色金属、非金属选矿场及化工、建材等行业研磨物料使用。

湿式格子型、溢流型用于湿磨各种硬度的矿石；干式格子型用于干磨各种硬度的矿石和物料。

3．球磨机的结构及工作原理本产品由进料部、筒体部、出料部等工作部分，以及轴承部、传动部、基础部等组成。

磨机的筒体内装有钢球或钢棒等磨矿介质，借助筒体回转产生的离心力作用，将研磨介质提升到一定的高度后抛落下来将矿石冲击破碎、及研磨介质与筒体衬板之间的磨削作用将矿石磨成矿砂和矿粉，此过程称为粉磨过程。

4、质量保证对所出售的产品，半年内如有产品制造缺陷引发的质量问题，我公司实行免费的维修、更换（易损件除外），不承担连带责任。

二．磨机技术参数表三．磨机的试车1 试车前的准备工作（1）检查电动机的干燥和绝缘情况，做电动机空车运转试车。

（2）详细检查所有紧固件的紧固情况。

（3）对所有润滑部位进行清洗和注油。

（4）检查各密封处的密封装置是否符合质量要求。

（5）安装和检查各种保护装置是否齐全可靠。

（6）进行空磨（无介质、无物料）盘车，检查磨机和其它回转体有无与其它物体相接触或碰撞现象，有无异常声响。

目录一、设计任务书1.设计目的2.设计内容二、传动装置的总体设计及初步计算1.球磨机的基本参数2.总体方案确定3.选择电动机4.确定传动装置总传动比，分配各级传动比5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数1.带传动的设计计算2.第一次修改各轴的运动和动力参数3.开式齿轮传动的设计计算4.验算工作转速5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计1.罐体结构设计2.小齿轮轴系的设计计算3.支撑辊及其轴系的设计计算五、设计联接螺栓六、设计开启门七、设计总结八、参考资料一、设计任务书1.设计目的1）总结和综合运用已经学过的有关知识，分析和解决工程实际问题。

2）学习机械设计的一般方法，了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。

3）进行基本技能的训练，例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规范以及运用经验数据进行经验估算等。

2.设计内容1）设计题目：设计供实验室使用的球磨机（如图1所示）。

1.电机2.带传动3.齿轮传动4.滚轮5.球磨机筒体6.轴承电机、小带轮轴I轴：大带轮轴II轴：大齿轮、筒体轴心2）使用要求：球磨机研磨物料80kg；每天工作8小时；要求工作平稳（允许有轻微冲击）。

3）已知条件：周边及粉碎效率90%；制造方式：单件生产。

4）应完成的设计工作：a.球磨机总体方案设计b.传动件的设计及计算c.球磨罐体设计及轴系设计d.设计联接螺栓。

e.计算机或手工绘制工作图：球磨机总体图小齿轮轴系部件草图f.编写设计说明书二、传动方案的总体设计及初步计算1.球磨机的基本参数2.总体方案确定从球磨机的基本参数计算可知，球磨机转速为42.95r/min,电动机的转速一般有1500r/min、1000r/min、750r/min三种，由此可算出本设计的传动比i=23.28,在15到30的范围之内，初步拟订以下四种方案进行选择（都是2级传动）：表1 各种传动方案论证电动机通过蜗轮蜗杆传动带动开式齿轮。

球磨机使用说明书一、机器用途、机构及原理球磨机被广泛的用于选矿厂、耐火材料厂、水泥厂、玻璃厂等工业部门中供细磨中等硬度物料之用。

湿式是将物料渗水进行湿磨，干式则不允许渗水而进行干磨。

机器的结构和工作原理球磨机主要是由给料部、进料部、筒体部和出料部等工作部分以及轴承部、传动部、减速机、联轴器等传动部件组成的。

筒体是用钢板焊成、两端用螺栓分别与进、出料中空轴相连接，并水平的支承在两个主轴承上，在进、出料中空轴颈内部又装有可换的衬套并把它用作进出料的通路，筒体内壁装有高锰钢衬板及白口铁衬板，筒内装有一定数量的研磨介质（球或棒）及待磨物料。

当筒体以选得的正确速度绕水平轴旋转时，由于离心力的作用，使混合物的质点在筒体内上升到一定的高度，然后自筒体内壁断离而沿抛物线的轨迹下落，物料的磨细，一方面是由于落到物料上沉重的介质（球或棒）的撞击作用而破碎，另一方面物料是在介质与介质间和介质与筒体内壁间压碎及物料在筒体内滚动而磨碎。

连续工作的磨机，被磨物料从磨机进料端不断的连续给入，磨细的产品借助边疆给入物料的催力，水力（湿法生产）或风力（干法生产）以及提升格子板的提取作用从磨机另一端排出机外。

机器的技术参数（点击查看）二、安装说明（一）安装基础说明1、球磨机必须安装在已经干燥的坚固的钢筋混凝土基础之上。

2、基础不许有显著的倾斜与下沉，如有少许下沉亦应是均衡的和水平的，否则不能进行安装。

3、球磨机的基础与地平面应有足够的高度，以供更换衬板及研磨介质之用。

4、基础的设计可参考本厂的地基部图进行，但不可将该图直接用作基础施工工作图。

（二）安装前的准备工作1、在安装前必须将所有的零件和部件的加工工作表面上的防锈油防护物及在运输中落上的灰尘和污垢去掉。

2、检查各加工工作表面和螺纹，并应将在运输和装卸过程中产生的缺陷消除。

3、装配好的部件应仔细的检查，如果发现在运输和保管时某些零件损坏或遗失，必须将缺陷件修好，丢失件补全。

4、安装时零件之接触（或连接）加工表面应润滑，固定表面用干油，活动表面用稀油。

Q M -3S P 2行星式球磨机使 用 说 明 书一、概 况1、用途QM 系列行星式球磨机能用干、湿两种方法磨细或混合粒度不同、材料各异的固体颗粒、悬浮液和糊膏。

如果用真空球磨罐则可以在真空或惰性气体中研磨、混合样品。

经过许多科研、企业单位的使用、我厂生产的QM 系列行星式球磨机研磨材料的粒度完全能够达到纳米级水平，根据用户反馈已达到30纳米（0.03μm ）左右。

该系列球磨机广泛适用于地质、冶金、土壤、建材、化工、轻工、医药、电子、陶瓷、电池、环保等领域。

随着科技高速发展，纳米材料的广泛应用，20世纪80年代发现的机械合金化（MC ）更赋予QM 系列行星式球磨机新的使命。

机械合金化的基本过程是几种金属或非金属元素的粉末颗粒在球磨机中反复混合、破碎和冷焊，在球磨过程中逐渐细化至纳米级，并在固态下形成合金相的核。

使过去传统熔炼工艺难以实现的某些物质在球磨过程中实现合金化。

许多单位使用我厂生产的球磨机实现了多种合金粉末，如纳米晶硬质合金、Nd 60Fe 20Al 10CO 10非晶合金粉末、Al 2O 3/Al 复合粉末等。

2、工作原理QM 系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。

公转与自转的传动比为1:2（公转一转，自转两转）。

罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。

3、特点A 、QM-3SP2齿轮传动行星轮系，本厂采用自润滑增强性工程塑料制造，即确保了机 械强度，又降低了噪音。

B 、间隔运行功能：为了防止球磨产生过热而影响材料的性能和品质，本机可按“运行—停机—再运行”的循环模式自动控制各状态的时间。

4、技术参数型号：QM-3SP2可配球磨罐：容积（单罐容积，单位：毫升）：50、100、250、400、500。

材质：不锈钢、玛瑙、尼龙、聚氨酯、聚四氟乙烯、硬质合金(YG8)、陶瓷等。

一、工程概况1.1球磨机基础为磨矿厂房的重要设备基础，为了不影响总工期进度，球磨机基础必须先行施工。

1・2球磨机基础共4个，布置在主厂房④〜⑬线之间。

球磨机尺寸共有三种，分别为5. 5mX8. 5m (长X宽)两台，8. 53mX3.96m一台，5. 03mX8. 0m—台。

基础栓标号为C30,钢筋采用HPB300级，HRB400级，钢筋保护层厚度为40mm。

二、施工顺序及进度计划安排2.1施工顺序2.1.1球磨机基础分两个阶段进行施工，第一阶段施工5. 5mX 8. 5m (A/B)两个基础，第二阶段施工8. 53mX3. 96m 和5. 03mX 8. 0m 两个基础。

2.1. 2每个基础的模板一次支设完毕，以保证模板的整体性和刚度，栓浇筑时考虑高度方向尺寸变化，防止混凝土溢流，因此施工时基础整体分两次浇筑施工，每次浇筑采用全面分层的浇筑方法进行施2.2施工进度计划具体时间安排见施工进度表三、主要项目施工方法3.1基础工程3.1. 1测量定位3、仪器选定：全站仪Lecia2003一台水准仪Diess. Dinil2b、确定BM点，斜、沉降观测点。

c、派专职人员负责放线工作。

d、建立复核制度，放线定位完毕后由监理及有关部门签证认可后方可进行土方开挖。

3. 1. 2 土方开挖a、采用机械开挖至▽-5. 80后，人工清理至设计底标高。

b、土方开挖过程中，若遇障碍物或与设计地质要求不符时，申报甲方认定后再作处理。

c、具体开挖措施详见基坑土方开挖专项方案。

3. 1. 3 土方回填土方回填采用人工夯实。

①人工夯实a、打夯前应预先证平填土后再进行打夯，打夯按一定方向施夯, 一夯压半夯，夯夯相连，两边夯要纵横交叉分层夯打，分层厚度小于200mm。

b、用蛙式打夯机等小型机具夯实时，除夯前整平填土外，夯打时要一次连续夯打不留间隙，填土分层厚度视土料及机具性能而异，一般为250~300mm之间。

②压实填土的质量应符合设计要求，根据地基基础设计规范GB50007-20U的规定，在压实填土过程中，应分层取样检验土的干密度和含水量。

一、概述球磨机是水泥行业、选矿工业、电力工业和化学工业等重工业领域中最广泛采用的粉磨机械。

在水泥工业中MB系列球磨机(以下称磨机)主要用于粉磨生料、熟料，也可用于粉磨石灰石、矿渣和煤等生产的原料。

二、技术性能1、规格：Ф3.2×13m球磨机2、产量：50-60t/h，入料粒度＜15mm，综合水分＜1.5%3、磨机转速：17.76r/min4、研磨体装载量：120 t（max）5、主电动机：型号：YR1600-8/1430 转速：740r/min功率：1600 kw 电压：10000V6、主减速机：型号JDX1000 速比：i= 5.67、辅助电动机：型号Y225S-8 转速：730r/min功率：18.5 kw8、辅助减速机：型号ZSY280-I 速比：i= 909、冷却水用量：主轴承2×2m3/h10、重量：约206T三、工作原理及结构本磨机为边缘传动，尾部卸料式三仓球磨机，用于粉磨水泥熟料、水泥生料，物料由料斗进入喂料装置，经中空轴内进料螺旋筒进入磨机第一仓，经过研磨破碎后的物料，通过隔仓板的篦孔进入第二仓，在第二仓把物料破碎成细料，再经过三仓将物料研磨成细粉，达到工艺要求的粉状物料。

再经过篦板的篦孔送到卸料仓，由卸料仓内扬料版强制喂入出料螺旋筒，经出料螺旋筒回转筛送到输送设备，再由输送设备把粉状物料运走。

本磨机由传动部分、主轴承部分、进出料装置、回转部分等部件所组成。

现将各部分简述如下：1、传动部分：传动系统包括电动机、减速机、传动轴、大小齿轮、联轴节等。

电动机与减速机之间以弹性柱销联轴器联接，减速机和小齿轮之间以柱销或胶块联轴器联接。

此种联轴器吸震性好，可以减少磨机冲击振动对减速机的影响，可以提高设备寿命，为提高传动齿轮的使用寿命，本磨机采用变位齿轮，大齿轮固定在筒体法兰上，由电动机通过柱销联轴器、减速机、胶块或弹性联轴器、传动轴、小齿轮、大齿轮带动筒体回转。

2、进料装置：进料装置包括进料斗、支架观察门等，进料斗没有衬板，是利用物料本身作衬垫的，可减少物料对进料的磨损，进料斗与支架间有垫片，用增减垫片的方法来调节中心高度。
