探究凸透镜成像规律flash课件

a bc
de
F
F
f 2f
2018/7/25
a bc
de
F
F
f 2f
2、把烛焰放在 点，屏上出现清晰的像时， 屏距凸透镜最远。 3、把烛焰放在 点，屏上不会出现像。
2018/7/25
例： 在利用蜡烛研究凸透镜成像的实验中 凸透镜的焦距是10cm，点燃的蜡烛放在距 凸透镜15cm处，在凸透镜另一侧的光屏上 观察到了蜡烛清晰的像，这个像一定是（ ）
设 计 课 题 预 备 实 验
照相机能成倒立 的、缩小的实像。
( )
镜 头 凸 透 镜
)
屏幕
像 投影仪
投影片 （物）
投影片上的图案 通过凸透镜形成一个 放大的、倒立的实像 . 放大镜就是凸 透镜,能成放大的、正 立的虚像。
1 0 5 论 证 口 诀 练 习 拓 展 挑 战 返 回 结 束
(
交流合作
实验记录
物距 30cm 20cm 倒正 倒立 倒立 倒立 缩放 缩小 等大 放大 不成像 虚实 实像 实像 实像 像距
15cm 10cm
5cm
正立
放大
虚像
2018/7/25
物距 （u）
u＞2f
像的性质 倒立或 正立 放大或 缩小 实像或 虚像
倒立 倒立 倒立 正立
缩小 等大 放大 不 放大
实像 实像 实像 成 像 虚像
2018/7/25
进行实验
１、记录所选凸透镜的焦距f=__cm
2、组装并调整，使烛焰光屏的中心位于透镜的主光轴 上． ３、使烛焰从距离凸透镜较远处逐渐靠近透镜，每次调 节光屏到透镜的距离，使烛焰在光屏上呈清晰的像，并 且观察像的大小，倒正，是如何随着物距减小而变化的
４、调整特距，使烛焰在光屏上呈倒立缩小的像，做 两次，测量并记录物距像距． ５、调整物距，使烛焰在光屏上呈倒立放大的 像，做两次，测量并记录物距像距． 6、调整物体在焦点以内,在光屏一侧用眼睛观 察蜡烛的像
实验思考
3、当成实像时，如用手挡住透镜的 上半部，猜一猜，光屏上的像可能有 什么变化？
2018/7/25
F
F
f
2018/7/25
实验拓展
1、在实验中，你能发现实像和虚像的分界点在什么位置吗？
2、在实验中，你能发现放大的像和缩小的像的分界点在什 么位置吗？
2018/7/25
交流合作
实验思考
3、什么情况下像和物体在凸透镜两侧？ 什么情况下像和物体在凸透镜同侧？

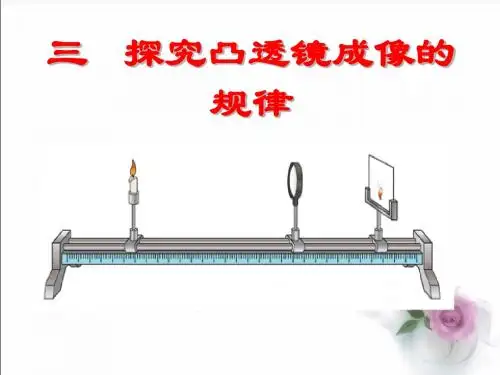

三
凸透镜成像的规律

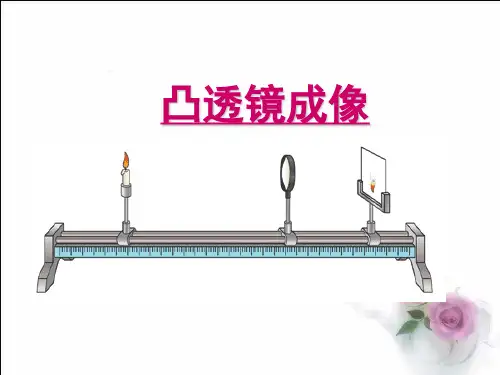

实验器材
点燃的蜡烛
光屏
光具座
凸透镜
如何保证蜡烛的像始终能成在光屏上？
调节蜡烛、透镜、光屏的 中心，使它 们的三心在同一高度上,为了使烛焰的 像成在光屏的中央。
提出猜想
物体到透镜的距离有关 凸透镜成像可能与__________________
物体到透镜的距 离简称为物距(u) 像到透镜的距离 简称为像距(v)
2018/7/25
交流合作
实验思考
4、当凸透镜成实像时，随着物距的 减少，像距是怎样变化的？
2018/7/25
随堂练习
例：如图所示，保持凸透镜的位置不变，先后 把烛焰放在a、b、c、d、e各点，并分别调整光 屏的位置。则： 1、把烛焰放在 点，屏上出现的像最大； 把烛焰放在 点，屏上出现的像最小。
规律精炼
一倍焦距分虚实，同时也分倒与正， 二倍焦距分大小。二倍焦点物像等，
实像总是异侧倒，虚像总是同侧正。
凸透镜成实像时，物近像远像变大，
凸透镜成虚像时，物近像近像变小。
像的大小ቤተ መጻሕፍቲ ባይዱ距定，像儿跟着物体跑。
· F
O
·
· F
· F
O
·
· F
· F
O
·
· F
· F
O
·
· F
作图研究

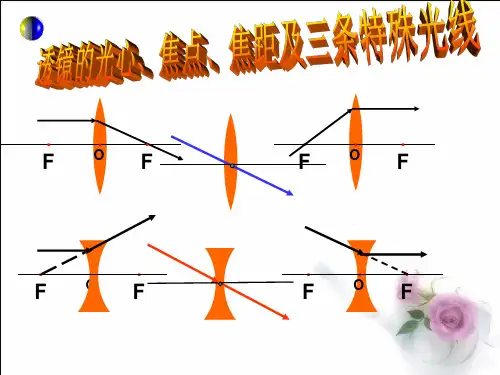

利用通过凸透镜的三条特殊光线
F
F
f u>2f f<v<2f 倒立缩小实像
2018/7/25
F
F
f u=2f v=2f 倒立等大实像
2018/7/25
F
F
f f<u<2f v>2f 倒立放大实像
2018/7/25
F
F
f u=f 不成像
2018/7/25
F
F
f u<f 倒立放大虚像
2018/7/25
镜头(凸透镜 ) 像
应 用
A 倒立放大的实像
B 倒立缩小的实像
C 正立放大的实像
D 正立放大的虚像
2018/7/25
例: 一个物体到凸透镜的距离是30cm时，在 光屏上得到一个放大的实像，若把物体沿凸 透镜的主光轴移到距凸透镜65cm处，则成像 的情况是 ( ) 解析： 凸透镜所成像的性质与物距有关，由 第一次成倒立放大的实像可知：f<u<2f，即 f<30cm<2f，解得：15cm<f<30cm，当物 距为65cm，u>2f。所以成倒立缩小的实像。
像距 （ v） f＜v＜2f v＝2f v＞2f
应用
照相机 投影仪 放大镜
u＝2f f＜u＜2f u＝f u＜f
凸透镜 成放大像和缩小像的分界点是二倍焦距处。
成倒立像和正立像的分界点是焦点。
成实像和虚像的分界点是焦点。 凸透镜成实像时，物距变小，像距变大像 也变大。 凸透镜成虚像时，物距变小，像距变小像 也变小。
2018/7/25
5 、吴力在家里的阳台上用数码相机（焦 距可调）拍摄下了株洲天元大桥美丽的 夜景，如图甲、乙所示。结合图分析可 知，拍摄照片 乙 时，镜头焦距调的较 大
