沥青三大指标试验记录表

反映出《规范》编制过程中存在“漏洞问题”，待同行们商榷后加以完善。

此类问题就三大指标试验来讲笔者归纳有5条，由于本文篇幅所限，这类问题以及仪器不同引起的系统误差，沥青取样、送样方法不同引起的误差以及气泡如何进入试模，如何防止气泡进入试模，进入试模的气泡如何处理等问题将另行论述。

◆作者：湖北省孝襄高速公路指挥部中心试验室杨明杨国平刘焕成张治平Evaluation of On-site Operation of Three Main Indexes Test of AsphaltYang Guoping Yang Ming Liu Huancheng Zhang ZhipingCentral laboratory of Xiaoaxiang Empressway Headquarter, Hubei ProvinceGuangshui Hihgway Agency, HubeiAbstract: Some common defects in the empiric operation of penetration, ductility indexes and softening point tests were analyzed, and some knotty problems existing in the said three main tests were put forward based on detailed data. Finally, some recommendations for improving "The Test Rules of Asphalt and Asphalt Mixture" were presented.Keywords: Penetration; Ductility; softening point; Empiric operation; Precision。

沥青三大指标试验记录表
试验表 23
合同段取样地点试验日期样品名称使用范围试验方法编号
①软化点试验
烧
开烧杯中液体温度上升记录（℃）
杯开始软平始开第第第第第第第第第第第第第第第
样室
化均内加热
加始1 23456789101112131415
品内
点值液液体
热加分分分分分分分分分分分分分分分
编温
(℃ (℃体温度
时热钟钟钟钟钟钟钟钟钟钟钟钟钟钟钟
号度
种 (℃) 间时末末末末末末末末末末末末末末末) ) 类
②针入度试验
指针度盘读数
试试试
验验验平样品温时荷第一次第二次第三次均编号度间重值( ℃ (S (g
) ) ) 针入针入针入针入针入针入针入样针入针入样品前样品后度样品前样品后度品前样品后度
③延度试验
试验温度试验速度延度（ cm）
测定延度
样品编号
（ cm/min ）试件1 试件 2 试件 3 平均值备注
( ℃ )
（ cm）
（ mm）
试验
结果
试验复核监理工程师。

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。

根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。

2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。

2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。

•试验十三、沥青（针入度、延度和软化点）三大指标试验••试验目的•检测沥青的针入度，用于划分沥青的标号，评价沥青是否符合规范要求，能否用于工程建设。

•检测沥青的延度，评价沥青的塑性是否符合规范要求，能否用于工程建设。

•检测沥青的软化点，评价沥青稳定性是否符合规范要求，能否用于工程建设。

•二、试验仪表•1、针入度仪、盛样皿、平底玻璃皿、秒表•2、延度仪、试模•3、软化点试验仪、耐热玻璃烧杯、秒表•4、恒温水槽、电炉、石棉网等•三、试验规定1、针入度：其标准试验条件为温度 25℃；针和连杆与砝码总重为100g，贯入时间5s。

2、延度：其标准的条件为温度 15℃，改性沥青:5℃；拉伸速度为5cm/min±0.25cm/min。

3、软化点：其常用试验条件为起始温度 5℃±0.5℃；加温速率：5℃±0.5℃/min。

•四、试验方法与步骤：•一）沥青针入度•1、将试样注入盛样皿中，稍高一点，盖上盛样皿防止灰尘，在15—30的室温中冷却1—1.5h后放入恒温水槽2h。

•2、取出试样皿移入水温控制在的平底玻璃器皿中，水深超过试样10mm。

将盛有试样的玻璃器皿置于针入度仪的平板上。

•3、慢慢放下针连杆，使针尖恰好与试样表面接触。

拉下刻度盘的拉杆与针连杆顶端轻轻接触，调节指示器的指针指示为零。

•4、开动秒表，在指针正指5s的瞬间，用手紧压按钮，使标准针自动下落贯入试样，经5s 停压按钮使针停止移动。

如采用自动针入度仪，计时与标准针下落贯人试样同时开始，至5s时自动停止。

•5、调节刻度盘拉杆与针连杆接触读取指针指向的读数，准确至0.5mm。

•6、同一试样平行试验至少三次，各测点之间与器皿边缘的距离不应少于10mm。

每次试验后应换针或用三氯乙烯棉球擦净，再用干棉花擦干。

•7、结果评定•1）同一试样三次平行试验结果的极差在下列允许范围内：•针入度（0.1mm）允许差值（0.1mm）0—49 2；• 50—149 4。

沥青三大指标实验石油沥青针入度实验一、实验目的测定沥青的针入度，以评价道路粘稠石油沥青的粘滞性，并确定沥青标号。

还可以进一步计算沥青的针人度指数，用以描述沥青的温度敏感性；计算当量软化点800（相当于沥青针人度为800时的温度），用以评价沥青的高温稳定性；计算当量脆点1.2（相当于沥青针人度为1.2时的温度），用以评价沥青的低温抗裂性能。

二、实验仪器1）针入度仪针和针连杆组合件总质量为±50g±0.05g，另附±砝码一只50g±0.05g，试验时总质量为100g±0.05g。

仪器设有放置平底玻璃保温皿的平台，并有调解水平的装置，针连杆应与平台相垂直。

2）标准针：由硬化回火的不锈钢制成，针及针杆总质量±2.5g±0.05g。

针应设有固定用装置盒，以免碰撞针尖。

3）盛样皿金属制，圆柱形平底。

小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200～350）。

对于针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不小于125mL。

4）恒温水浴：容量不小于10L，控温准确度为0.1℃。

水槽中应设有一带孔的搁架，位于水面下不小于100mm，距水槽底不得少于50mm处。

5）平底玻璃皿：容量不小于1L，深度不小于80mm。

内设有一不锈钢三脚支架，能使盛样皿稳定。

6）温度计：0℃～50℃，分度为0.1℃。

7）秒表：分度为0.1s。

8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。

9）溶剂：三氯乙烯。

10）其他：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。

三、实验过程：1）沥青试样准备方法2）制备试样方法3）调整针入度仪使之水平4）取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三脚架上，试样表面以上的水层深度不少于10mm。

第 1 页，共1页 JB010808
沥青三大指标试验检测报告
试验室名称： 报告编号：
施工/委托单位 委托编号 工程名称 样品编号 工程部位/用途
样品描述
洁净无杂质
试验依据 JTG E20-2011（T0604、T0605、
T0606-2011）
判定依据
监理单位
主要仪器设备及编号
针入度仪；软化点试验仪器；低温调速延度仪；恒温水槽 沥青种类 沥青标号/等级 代表数量 样品产地
出厂日期
取样地点
针入度试验 试验序号 试验温度（℃） 试验荷载（g ） 试验时间（s ） 针入度
（0.1mm ） 相关系数 R
针入度指数PI
当量软化点T800（℃） 当量脆点 T1.2（℃） 塑性温度范围
△T （℃）
1
2 3 4 5
延度试验
试验编号
试验温度（℃）
保温时间（h ）
拉伸速度（cm/min ）
延度（cm ）
1 2
软化点试验
试验编号试验温度（℃）加热介质加温速度（℃/min）软化点（℃）1
2
检测结论：检测项目结果符合JTG F40-2004中90#沥青技术规范要求
备注：监督（理）工程师意见及签字：
试验：审核：签发：日期： 2014 年01月18日（专用章）。

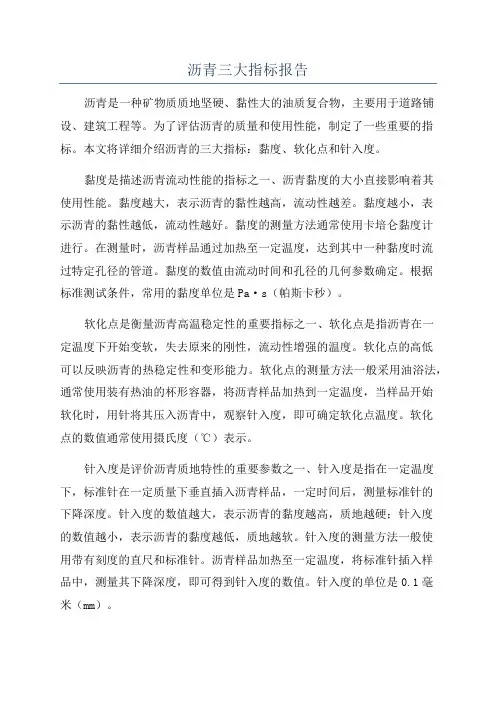

沥青三大指标报告沥青是一种矿物质质地坚硬、黏性大的油质复合物，主要用于道路铺设、建筑工程等。

为了评估沥青的质量和使用性能，制定了一些重要的指标。

本文将详细介绍沥青的三大指标：黏度、软化点和针入度。

黏度是描述沥青流动性能的指标之一、沥青黏度的大小直接影响着其使用性能。

黏度越大，表示沥青的黏性越高，流动性越差。

黏度越小，表示沥青的黏性越低，流动性越好。

黏度的测量方法通常使用卡培仑黏度计进行。

在测量时，沥青样品通过加热至一定温度，达到其中一种黏度时流过特定孔径的管道。

黏度的数值由流动时间和孔径的几何参数确定。

根据标准测试条件，常用的黏度单位是Pa·s（帕斯卡秒）。

软化点是衡量沥青高温稳定性的重要指标之一、软化点是指沥青在一定温度下开始变软，失去原来的刚性，流动性增强的温度。

软化点的高低可以反映沥青的热稳定性和变形能力。

软化点的测量方法一般采用油浴法，通常使用装有热油的杯形容器，将沥青样品加热到一定温度，当样品开始软化时，用针将其压入沥青中，观察针入度，即可确定软化点温度。

软化点的数值通常使用摄氏度（℃）表示。

针入度是评价沥青质地特性的重要参数之一、针入度是指在一定温度下，标准针在一定质量下垂直插入沥青样品，一定时间后，测量标准针的下降深度。

针入度的数值越大，表示沥青的黏度越高，质地越硬；针入度的数值越小，表示沥青的黏度越低，质地越软。

针入度的测量方法一般使用带有刻度的直尺和标准针。

沥青样品加热至一定温度，将标准针插入样品中，测量其下降深度，即可得到针入度的数值。

针入度的单位是0.1毫米（mm）。

需要注意的是，沥青的黏度、软化点和针入度是相互关联的指标，通过对这三个指标的综合分析，可以全面了解沥青的质地特性和使用性能。

例如，较高的黏度和重新度通常意味着沥青更适合用于高温环境，能够保持较好的稳定性；较低的针入度可能意味着沥青对渗水性能较好，适合用于雨水较多的地区。

总结起来，沥青的黏度、软化点和针入度是评估其质量和使用性能的三大指标。

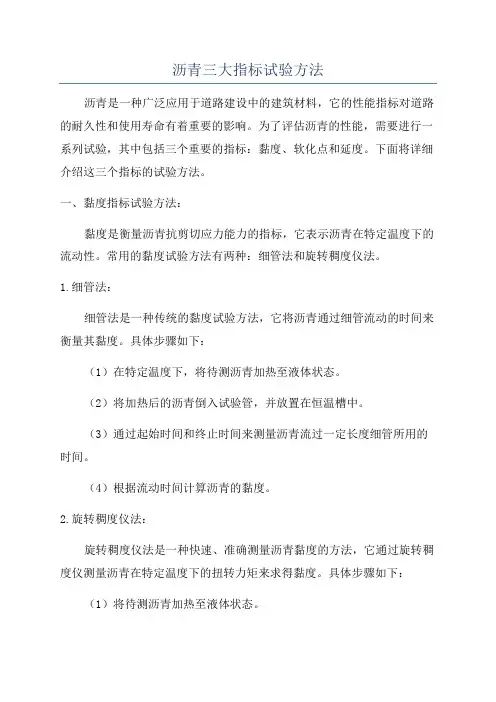

沥青三大指标试验方法沥青是一种广泛应用于道路建设中的建筑材料，它的性能指标对道路的耐久性和使用寿命有着重要的影响。

为了评估沥青的性能，需要进行一系列试验，其中包括三个重要的指标：黏度、软化点和延度。

下面将详细介绍这三个指标的试验方法。

一、黏度指标试验方法：黏度是衡量沥青抗剪切应力能力的指标，它表示沥青在特定温度下的流动性。

常用的黏度试验方法有两种：细管法和旋转稠度仪法。

1.细管法：细管法是一种传统的黏度试验方法，它将沥青通过细管流动的时间来衡量其黏度。

具体步骤如下：（1）在特定温度下，将待测沥青加热至液体状态。

（2）将加热后的沥青倒入试验管，并放置在恒温槽中。

（3）通过起始时间和终止时间来测量沥青流过一定长度细管所用的时间。

（4）根据流动时间计算沥青的黏度。

2.旋转稠度仪法：旋转稠度仪法是一种快速、准确测量沥青黏度的方法，它通过旋转稠度仪测量沥青在特定温度下的扭转力矩来求得黏度。

具体步骤如下：（1）将待测沥青加热至液体状态。

（2）将加热后的沥青倒入旋转稠度仪中，并设定温度和转速。

（3）启动旋转稠度仪，通过测量扭转力矩来计算沥青的黏度。

二、软化点指标试验方法：软化点是指沥青在受热条件下开始变软并且可以塑性变形的温度。

软化点试验用于评估沥青的热稳定性和变形特性。

常用的软化点试验方法有两种：球和环法和镜面球法。

1.球和环法：球和环法是一种常用的软化点试验方法，它通过加热沥青样品并观察其变形情况来确定软化点。

具体步骤如下：（1）将沥青样品放置在球和环试件的中间。

（2）在预设温度下开始加热，并持续观察沥青在环处开始出现往下沉降的温度。

（3）将出现下沉降的温度即为沥青的软化点。

2.镜面球法：镜面球法是一种改进的软化点试验方法，它通过加热沥青样品并使用镜子来观察沥青的变形情况。

具体步骤如下：（1）将沥青样品放置在球形试件的中间。

（2）将试件置于加热设备中，逐渐升温。

（3）在特定温度下，使用镜子观察沥青的变形情况，当发现镜面形象明显变形时，该温度即为沥青的软化点。
