施工第二章 深基础工程
- 格式：ppt
- 大小：6.15 MB
- 文档页数：79
下载文档原格式
合集下载
土木工程施工课后习题答案
土木工程施工课后习题答案第二章深基础工程施工一、按受力情况桩分为几类？桩上的荷载由哪些部分承担？可分为端承桩和摩擦桩。
桩上的荷载由桩端阻力和桩身摩擦力共同承担。
但，对于端承桩，极限状态下荷载主要由桩端阻力承担；而对于摩擦桩，荷载由桩端阻力和桩身摩擦力共同承担，桩身摩擦力发挥很重要的作用。
二、试述钢筋混凝土预制桩吊点设置的原则是什么？如何设置？（P56）吊点应严格按设计规定的位置绑扎。
无规定时，应按起吊弯矩最小的原则确定吊点。
绑扎设置位置P56页。
我就不信还要记那些数据！三、试述桩锤的类型及其适用范围，打桩时为什么采用重锤低击？（P57）1、落锤－常用锤重1～2吨。
适于打木桩及细长尺寸的混凝土桩；在一般土层及粘土、含有砾石的土层中均可使用。
2、单动汽锤－常用锤重3～10吨。
适于打各种桩，最适于套管法打就地灌注混凝土桩。
3、双动汽锤－常用锤重0.6～6吨。
适于打各种桩，并可用于打斜桩；使用压缩空气时，可用于水下打桩；可用于拔桩，吊锤打桩。
4、柴油桩锤－常用锤重0.6～6吨。
最适于打钢板桩、木桩；在软弱地基打12m以下的混凝土桩。
5、振动桩锤－适于打钢板桩、钢管桩、长度在15m以内的打入式灌注桩；适于粉质粘土、松散砂土、黄土和软土，不宜用于岩石、砾石和密实的粘性土地基。
6、重锤低击的原因：如果是轻锤，势必“高击”。
这样，则（1）锤击功能很大部分被桩身吸收，桩不易打入；（2）桩头易被打坏；保护层用可能震掉；轻锤高击的应力，还会使桩顶1/3桩长范围内薄弱处产生水平裂缝，甚至桩身断裂。
当然，桩锤不能过重，否则所需动力设备也较大，不经济。
四、试述打桩顺序有几种？打桩顺序与哪些因素有关？如何确定合理的打桩顺序？（P60）打桩顺序有（1）逐排打（2）自中央向边缘打（3）自边缘向中间打（4）分段打影响因素：桩的密集程度、桩的规格、长短和桩架移动方便。
逐排打桩的效率高，但最终会引起建筑物的不均匀沉降。
它和自边缘向中间打一样适用于桩不太密集的情况。
土木工程施工复习思考题(1)
《土木工程施工》复习思考题第一章 土方工程1.土的工程分类的原则：按土的开挖难易程度分为八类，松软土、普通土、坚土、砂砾坚土、软石、次坚石、坚石、特坚石。
2.最佳含水量:是指在一定的压实功下使土最易压实，并能达到最大密实度时的含水量。
3．土的可松性：自然状态下的土，经过开挖后，体积因松散而增加，虽经回填压实，仍不能恢复其原来的体积。
4．土的渗透性：指水在土体中渗流的性能，一般以渗透系数K 表示。
5、场地设计标高的确定：1.应满足生产工艺和运输的要求2.充分利用地形，分区或分台阶布置，分别确定不同的设计标高3.使挖填平衡，土方量最少4.要有一定泄水坡度，使能满足排水要求5.考虑最高洪水位的影响6、场地土方量的计算（1）平均高度法 a 四方体棱柱发b 三角棱柱体法 （2）平均断面法8、确定边坡大小的因素土质、开挖深度、开挖方法、留置时间、排水情况、坡上荷载（动、静、无）9、边坡坡度=h/b=1:m10、流砂的防治：防治流砂原则是“治砂必治水”途径：1.减少或平衡动水压力 2.截住地下水流3.改变动水压力的方向；措施：1.枯水期施工2.打板桩3.水中挖土4.人工降低地下水位5.地下连续墙法6.抛大石块，抢速度施工。
11、轻型井点平面布置和高程布置：平面布置：当基坑或沟槽宽度小于6m ，水位降低深度不超过5m 时，可用单排线状井点布置在地下水流的上游一侧，两端延伸长度一般不小于沟槽宽度；如宽度大于6m 或土质不定，渗透系数较大时，宜用双排井点，面积较大的基坑宜用环状井点；为便于挖土机械和运输车辆出入基坑，可不封闭，布置为U 形环状井点高程布置：在考虑到抽水设备的水头损失以后，井点降水深度一般不超过6m 。
井点管的埋设深度H(不包括滤管)按下式计算： 式中 H1——井点管埋设面至基坑底的距离，m ；h ——基坑中心处坑底面(单排井点时，为远离井点一侧坑底边缘)至降低后地下水位的距离，一般为0.5～1.0m ；i ——地下水降落坡度；环状井点为1/10，单排线状井点为1/4；L ——井点管至基坑中心的水平距离(单排井点中为井点管至基坑另一侧的水平距离)，m12、井点的分类：轻型井点、喷射井点、电渗井点、管井井点及深井泵井点13、轻型井点的安装程序轻型井点的安装程序是按设计布置方案，先排放总管，再埋设井点管，然后用弯联管把井点管与总管连接，最后安装抽水设备14、常见土方机械的作业特点、适用范围、作业方法（不完整）1.推土机特点：构造简单，操作灵活，运转方便所需工作面较少，功率较大，行驶速度快易于转移能爬30°的缓坡；挖土深度不大的场地平整，开挖深度不大于1.5m 的基坑；方法：下坡推土、并列推土、槽形推土和分批集中，一次推送。
深基础工程施工方案
深基础工程施工方案一、项目概况本项目为一座高层建筑基础工程施工，位于城市中心繁华商业区，总建筑面积约为100,000平方米，地下室为四层，其中包括停车场和商业用房。
基础工程包括地基处理、基础设计、基坑支护、桩基施工等内容。
本项目规模较大，施工难度较高，需要制定详细的施工方案，确保施工质量和安全。
二、施工前准备1. 工程测量：在施工前，要对工程现场进行精确测量，确定建筑物的位置和基础设计要求。
2. 地质勘察：进行详细的地质勘察，了解地下情况，确定地基处理方法。
3. 安全技术交底：对施工人员进行安全技术交底，确保他们了解施工安全规范和工作要求。
4. 施工机械调试：对施工机械设备进行检修和调试，确保施工顺利进行。
5. 施工方案编制：根据勘察结果和设计要求，制定详细的施工方案，包括工序安排、材料选用、质量控制等内容。
三、地基处理1. 地基处理方法：根据地质勘察结果，选择合适的地基处理方法，包括挖土、灌浆、加固等措施。
2. 地基加固：对需要加固的地基进行处理，确保地基承载力符合设计要求。
3. 地基沉降监测：对地基进行沉降监测，及时发现和处理地基变形问题。
四、基础设计1. 基础设计要求：根据建筑结构设计要求，确定基础类型和尺寸。
2. 基础施工方案：根据设计要求，制定基础施工方案，包括基础开挖、混凝土浇筑、验收等工序。
3. 基础验收标准：制定基础验收标准，确保基础质量符合设计要求。
五、基坑支护1. 基坑支护方法：选择合适的基坑支护方法，包括钢支撑、土方加固等措施。
2. 基坑开挖控制：对基坑开挖进行严格控制，确保基坑稳定和安全。
3. 基坑监测：对基坑进行监测，及时发现和处理基坑变形问题。
六、桩基施工1. 桩基施工方法：选择合适的桩基施工方法，包括钻孔灌注桩、预应力桩等。
2. 桩基设计：根据建筑结构设计要求，确定桩基类型和尺寸。
3. 桩基施工质量控制：对桩基的施工质量进行严格控制，确保桩基质量符合设计要求。
七、安全措施1. 安全预案：制定详细的安全预案，包括施工安全技术交底、施工事故应急处理等内容。

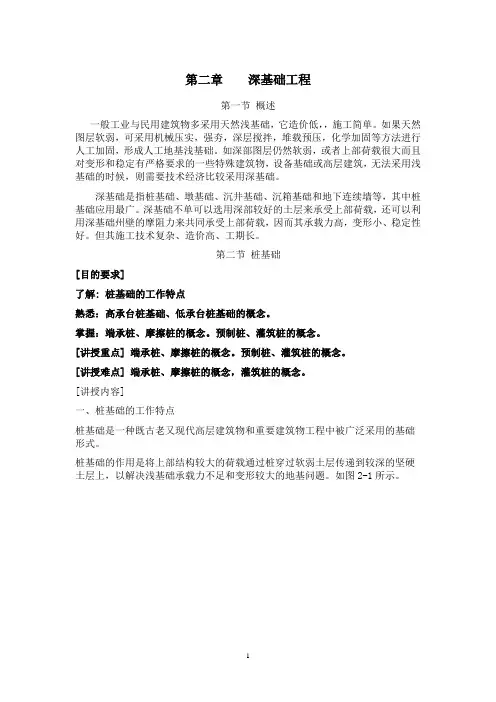

深基础工程
第二章深基础工程第一节概述一般工业与民用建筑物多采用天然浅基础，它造价低，，施工简单。
如果天然图层软弱，可采用机械压实，强夯，深层搅拌，堆载预压，化学加固等方法进行人工加固，形成人工地基浅基础。
如深部图层仍然软弱，或者上部荷载很大而且对变形和稳定有严格要求的一些特殊建筑物，设备基础或高层建筑，无法采用浅基础的时候，则需要技术经济比较采用深基础。
深基础是指桩基础、墩基础、沉井基础、沉箱基础和地下连续墙等，其中桩基础应用最广。
深基础不单可以选用深部较好的土层来承受上部荷载，还可以利用深基础州壁的摩阻力来共同承受上部荷载，因而其承载力高，变形小、稳定性好。
但其施工技术复杂、造价高、工期长。
第二节桩基础[目的要求]了解: 桩基础的工作特点熟悉：高承台桩基础、低承台桩基础的概念。
掌握：端承桩、摩擦桩的概念。
预制桩、灌筑桩的概念。
[讲授重点] 端承桩、摩擦桩的概念。
预制桩、灌筑桩的概念。
[讲授难点] 端承桩、摩擦桩的概念，灌筑桩的概念。
[讲授内容]一、桩基础的工作特点桩基础是一种既古老又现代高层建筑物和重要建筑物工程中被广泛采用的基础形式。
桩基础的作用是将上部结构较大的荷载通过桩穿过软弱土层传递到较深的坚硬土层上，以解决浅基础承载力不足和变形较大的地基问题。
如图2-1所示。
高承台桩基础低承台桩基础图2-1 桩基础桩基础具有承载力高，沉降量小而均匀，沉降速率缓慢等特点。
它能承受垂直荷载、水平荷载、上拔力以及机器的振动或动力作用，已广泛用于房屋地基、桥梁、水利等工程中。
二、桩基础的分类工程中的桩基础，往往由数根桩组成，桩顶设置承台，把各桩连成整体，并将上部结构的荷载均匀传递给桩。
图2-1所示1.按承台位置的高低分⑴高承台桩基础——承台底面高于地面，它的受力和变形不同于低承台桩基础。
一般应用在桥梁、码头工程中。
⑵低承台桩基础——承台底面低于地面，一般用于房屋建筑工程中。
2.按承载性质不同⑴端承桩——是指穿过软弱土层并将建筑物的荷载通过桩传递到桩端坚硬土层或岩层上。
第二章 深基础工程
7
（3）打桩的质量控制及打桩记录
质量：偏差、贯入度、标高 垂 直 度 ： 不 大 于 1% ， 平 面 位 置 偏 差 （1/2-1）D。 打桩的质量控制： 打桩的质量控制： 摩擦桩：标高控制为主，贯入度为辅。 端控桩：贯入度控制为主，标高度为辅。 （四）沉桩常遇问题的分析和处理
8
（三）预制钢筋混凝土桩的特点
29
第四节 沉井基础
沉井是由刃脚、井筒、内隔墙等组成的圆形和矩形的 筒状钢筋混凝土结构，下沉到设计标高后，用混凝土 封底，浇钢筋混凝土底板则构成地下结构，如在井筒 填筑混凝土或砂砾石则构成深基础。 应用：设备基础、桥墩、超高层建筑基础等。 刃脚：在井筒最下端，形如刀刃，作用切土。 井筒：沉井外壁，作用挡土挡水、自重使沉井下沉。 内隔墙：减小井壁的净跨距、减小弯矩，增加刚度。 沉井施工过程（P72图2-21） 开始浇灌—接高—开始下沉—边下沉边接高—下沉至 设计标高—封底—施工内部 沉井施工注意事项：均衡挖土、平稳下沉，如有倾斜 则及时纠偏。 30
14
（三）钻孔灌注桩的特点
1、优点 、 （1）施工中的噪声及振动较小，对周围环境 及已有建筑物的影响小，不存在沉桩挤土的问 题。 （2）在作业场地空间较小的场所也可施工。 （3）造价较低，较省钢筋。 （4）对各种不同地质条件的适应较强，能在 淤泥质土、砂土、砼石土、粘性土及风化岩石 中成桩。 （5）不存在挤土问题，可完成大D、大H的 单桩。
2
桩的分类 桩基础的组成：由桩和桩顶承台组成，是一种常用的深基础形式 桩基础的组成： 桩按传力分为：端承桩、磨擦桩、磨擦端承桩、端承磨擦桩 桩按传力分 桩按材料分为：木桩、砼桩、钢筋混凝土桩、预应力钢筋砼桩和 桩按材料分 钢桩等。桩按成桩时挤土状况，分为挤土桩、部分挤土桩和非挤土 桩。 桩按施工方法分为：预制桩和灌注桩 桩按施工方法分 预制桩： 预制桩：锤击桩、静力压桩、振动沉桩、水冲沉桩、 灌注桩： 灌注桩：钻孔灌注桩、冲孔灌注桩、挖孔灌注桩、套管成孔灌注桩 （沉管桩）、 爆扩成孔灌注桩等
土木工程施工名词解释
土木工程施工名词解释第一章土方工程：1.土的可松性: 自然状态下的土，经开挖后，其体积因松散而增大，回填以后虽经压实，仍不能恢复成原来的体积的性质。
2.土的渗透性: 水流通过土体中孔隙难易程度的性质。
3.土的含水量: 土中所含的水与土的固体颗粒的质量比，以百分数表示。
4.土的质量密度：土的天然密度和土的干密度，天然密度指土在天然状态下的单位体积质量，土的干密度指单位体积土中固体颗粒的质量。
5.土的工程分类：8类；松软土，普通土，坚土，砂砾坚土，软石，次坚石，坚石，特坚石6.边坡坡度: 以边坡的挖方深度（或填方高度）与底宽的比值表示，表示为1：m.7.平均运距：挖方区土方中心至填方区土方中心的距离。
8.基坑支护结构: 主要承受基坑土方开挖卸荷时所产生的土压力、水压力和附加荷载所产生侧压力，起到挡土和止水作用，是稳定基坑的一种施工临时挡墙结构。
9.流砂：粒径很小、无塑性的土壤，在动水压力推动下，极易失去稳定，而随地下水一起流动涌入坑内的现象。
10.降水井点管:是轻型井点降水设备的组成部分，埋入到土中蓄水层内，用于连接弯联管和滤管的钢管。
11.喷射井点：由喷射井管，高压水泵，管路系统组成12.土钉墙支护：开挖的边坡表面每隔一定距离埋设土钉，并在边坡表面铺钢筋网，喷射细石混凝土，使其与边坡土钉形成共同工作的复合体。
13.喷锚支护：在开挖边坡表面铺钢筋网，喷射混凝土面层。
成孔并埋设预应力锚杆。
14.集水井降水法：基坑开挖过程中，沿坑底周围或中央开挖排水沟，基坑边角设置集水井，水汇入集水井，用水泵将水抽走。
15.回灌井点：为保持降水井点旁的建筑物保持水位，在降水井点与建筑物之间，将降水井点抽出的部分水回灌土层中。
16.土的最佳含水量: 在同样压实功压实条件下，使土压实获得最大密实度时的土的含水量。
17.填土压实系数: 反应填土压实的紧密程度，现场压实后土的控制干密度与最大干密度之比。
18.重锤夯实地基: 利用重锤自由下落时的冲击能来夯实浅层填土地基，使表面形成一层较为均匀的硬层来承受上部载荷。
土木工程试题+模拟题(含答案)
土木工程试题（含答案）评卷人（签名）复核人（签名）________________注意：请将解答写在答题纸上，并标清题号，否则无效。
第一章土方工程第一节土方工程概述（1）. 常用的土方工程有（）10分正确答案：ABCD回答正确A.场地平整B.基坑施工C.地下大型挖方工程D.路基或基坑填筑E.排水降水（2）. 土方工程的施工特点有（）10分正确答案：BCDEA.质量要求高B.工程量大C.工期长D.劳动强度大E.施工条件复杂（3）.按土的工程性质分类土可以分为（）10分正确答案：ACDE A.岩石 B.淤泥 C.碎石土D.砂土E.黏土人工填土（4）.土的构成包括以下内容（）10分正确答案：BCD回答正确A.岩石B.固相C.液相D.气相E.泥土（5）. 土的工程性质指标主要有（）10分正确答案：ABCDE回答正确A.重度B.含水量C.孔隙率D.可松性E.渗透性第二节场地平整场地设计标高的确定1. 最佳设计平面是在满足设计规划、生产工艺和运输、排水等要求的前提下，尽量使（）正确答案：DA.土方量最小B.土方填挖平衡C.最小运输功D.A +B2. 场地设计标高调整通常不考虑的因素有（）正确答案：D回答正确A.土的最终可容性B.工程余土C.场外弃土D.当地的最高洪水位3. 场地设计标高是指（）正确答案：BA.平均标高B.场地中心标高C.加权标高D.场地内标高值最大4. 场地平整施工中，在确定场地设计标高时，应考虑( )因素的影响。
正确答案：A回答正确A.泻水坡度B.土壤种类C.场地用途D.施工方法5.施工高度是自然地面标高与（）标高的差值。
正确答案：C回答正确A.室内标高B.室外标高C.场地设计标高土方工程量的计算1. “零线”的特性是施工高度为零。
10分正确答案：A回答正确A. 正确B.错误2. 四方棱柱体四个角点可能出现的标高情况是：三点为零线一点挖。
10分正确答案：B回答正确A.正确B.错误3. 零线是挖方区和填方区的分界线，也就是不挖不填的线。
深基础工程施工
(a)、(b)焊接接合； (c)管式接合； (d)管柱螺栓接合； (e)硫磺砂浆锚筋接合 1—角钢与主筋焊接； 2—钢板；3—焊缝； 4—预埋钢管；5—浆锚孔； 6—预埋法兰；7—预埋锚筋
• • • • • • • •
•桩的接头形式
• 5.打桩的质量控制
• 打桩的质量检查包括桩的偏差、最后贯入度与沉桩标高，桩顶、桩身 是否打坏以及对周围环境有无造成严重危害。 • 桩的垂直偏差应控制在1%之内，平面位置的允许偏差，对于建筑物 桩基，单排或双排桩的条形桩基，垂直于条形桩基纵轴线方向为 100mm，平行于条形桩基纵轴线方向为150mm；桩数为1~3根桩基 中的桩为100mm；桩数为4~16根桩基中的桩为1/3桩径或1/3边长； 桩数大于16根桩基中的桩最外边的桩为1/3桩径或1/3边长，中间桩为 1/2桩径或边长。 • 打桩的控制，对于桩尖位于坚硬土层的端承型桩，以贯入度控制为主， 桩尖进入持力层深度或桩尖标高可作参考。如贯入度已达到而桩尖标 高未达到时，应继续锤击3阵，每阵10击的平均贯入度不应大于规定 的数值。桩尖位于软土层的摩擦型桩，应以桩尖设计标高控制为主， 贯入度可作参考。如控制指标已符合要求，而其他指标与要求相差较 大时，应会同有关单位研究解决。设计与施工中所控制的贯入度是以 合格的试桩数据为准，如无试桩资料，可参考类似土的贯入度，由设 计规定。测量最后贯入度应在下列正常条件下进行：桩顶没有破坏； 锤击没有偏心；锤的落距符合规定；桩帽和弹性垫层正常；汽锤的蒸 汽压力符合规定。如果沉桩尚未达设计标高，而贯入度突然变小，则 可能土层中夹有硬土层，或遇到孤石等障碍物，此时切勿盲目施打， 应会同设计勘察部门共同研究解决。此外，由于土的固结作用，打桩 过程中断，会使桩难以打入，因此应保证施打的连续进行。
• 4.打桩方法
• • • • • • • •
•桩的接头形式
• 5.打桩的质量控制
• 打桩的质量检查包括桩的偏差、最后贯入度与沉桩标高，桩顶、桩身 是否打坏以及对周围环境有无造成严重危害。 • 桩的垂直偏差应控制在1%之内，平面位置的允许偏差，对于建筑物 桩基，单排或双排桩的条形桩基，垂直于条形桩基纵轴线方向为 100mm，平行于条形桩基纵轴线方向为150mm；桩数为1~3根桩基 中的桩为100mm；桩数为4~16根桩基中的桩为1/3桩径或1/3边长； 桩数大于16根桩基中的桩最外边的桩为1/3桩径或1/3边长，中间桩为 1/2桩径或边长。 • 打桩的控制，对于桩尖位于坚硬土层的端承型桩，以贯入度控制为主， 桩尖进入持力层深度或桩尖标高可作参考。如贯入度已达到而桩尖标 高未达到时，应继续锤击3阵，每阵10击的平均贯入度不应大于规定 的数值。桩尖位于软土层的摩擦型桩，应以桩尖设计标高控制为主， 贯入度可作参考。如控制指标已符合要求，而其他指标与要求相差较 大时，应会同有关单位研究解决。设计与施工中所控制的贯入度是以 合格的试桩数据为准，如无试桩资料，可参考类似土的贯入度，由设 计规定。测量最后贯入度应在下列正常条件下进行：桩顶没有破坏； 锤击没有偏心；锤的落距符合规定；桩帽和弹性垫层正常；汽锤的蒸 汽压力符合规定。如果沉桩尚未达设计标高，而贯入度突然变小，则 可能土层中夹有硬土层，或遇到孤石等障碍物，此时切勿盲目施打， 应会同设计勘察部门共同研究解决。此外，由于土的固结作用，打桩 过程中断，会使桩难以打入，因此应保证施打的连续进行。
• 4.打桩方法
土木工程施工习题习题及详细解答
土木工程施工习题习题及详细解答第一章土方工程一、填空题1．按照土分类，称为土工程分类。
（开挖难易程度）2．土含水量对填土压实质量有较大影响，能够使填土获得最大密实度含水量称为。
（土最佳含水量）3．水在土中渗流时，水头差与渗透路程长度之比，称为。
（水力坡度）4．渗透系数K是指当水力坡度为1时，水在土中。
（渗透速度）5．地下水在土中渗流速度与水头差成比，与渗流路程成比。
（正；反）6．土经开挖后松散体积与原自然状态下体积之比，称为。
（最初可松性系数）48．填土压实后必须达到要求密实度，它是以设计规定作为控制标准。
（压实系数）49．填土压实系数是指土与土之比。
（控制干密度；最大干密度）50．检查每层填土压实后干密度时，取样部位应在该层。
（下半部）二、单项选择题1．作为检验填土压实质量控制指标是（）。
A．土干密度B．土压实度C．土压缩比D．土可松性【解析】土干密度，是指单位体积土中固体颗粒质量，用ρd表示；它是检验填土压实质量控制指标。
（A）2．土含水量是指土中（）。
A．水与湿土重量之比百分数B．水与干土重量之比百分数C．水重与孔隙体积之比百分数D．水与干土体积之比百分数【解析】土含水量是土中所含水与土固体颗粒间质量比，以百分数表示。
（B）【解析】轻型井点抽水设备常用有真空泵和射流泵设备。
真空泵抽水设备真空度较高，降水深度较大，但设备较复杂、耗电较多。
射流泵抽水设备结构简单、制造容易、成本低、耗电少、使用检修方便，因而常被采用。
（B）14.以下选项中，不作为确定土方边坡坡度依据是（）。
A．土质及挖深B．使用期C．坡上荷载情况D．工程造价【解析】不能以工程造价作为依据，否则将不能保证施工安全。
（D）15．对地下水位低于基底、敞露时间不长、土湿度正常一般粘土基槽，做成直立壁且不加支撑最大挖深不宜超过（）。
A．1 m；B．1.25 m；C．1.5 m；D．2 m【解析】在土质均匀、开挖范围内无地下水、土含水量正常、施工期较短情况下，可垂直下挖，且不加设支撑最大允许深度为：较密实砂土或碎石土1m；粉土或粉质粘土1.25m ；粘土或粘土填充碎石土1.5m；坚硬粘土2.0m。
建筑施工作业习题集及答案
百度文库建筑施工作业、习题集1百度文库第一章 土方工程思考题1.1 土的可松性系数在土方工程中有哪些具体应用？ 最佳设计平面的基本要求是什么？如何进行最佳设计平面的设 计？ 1.3 试述：“表上作业法”确定土方调配最优化方案的一般步骤？ 1.4 场地平整有哪些常用的施工机械？ 1.5 试述：影响边坡稳定的因素有哪些，并说明原因。
1.6 横撑式板桩土压力分布有何特点？ 1.7 水泥土墙设计应考虑哪些因素？水泥土搅拌桩施工应注意哪些 问题？ 1.8 板桩设计应考虑哪些因素？ 1.9 试绘：“相当梁法”计算单锚嵌固板桩的计算简图，说明反弯点 确定的方法？ 1.10 井点降水有何作用？ 1.11 简述流砂产生的机理及防止途径？ 1.12 轻型井点系统有哪些部分组成？其高程和平面布置有何要 求？ 1.13 单斗挖土机有几种形式？分别适用开挖何种土方？ 1.14 土方填筑应注意哪些问题？叙述影响填土压实的主要因 素？2百度文库习题1 某建筑场地方格网如图 1-60 所示，方格网边长 20 m，双向泄水边 坡 ix=iy=%,试按挖填平衡的原则确定设计标高（不考虑土的可松 性）。
2 求图 1-61 场地面 （ c, ix,y图 1-60的最佳设计平iy ）。
0图 1-61x3 用表上作业法求下表所示土方调配的最优方案，并计算运输工程量（m3·km）3填方区 T1挖方区30W1W250百度文库T2T3T4挖方量（m3）3070802006012070700W320803040700填 方 量 4003004005001600（m3）注：方框右上角为运距（km）。
4 某基坑开挖深度为 8 m,采用拉锚，拉锚埋设于地面下 1 m 处，锚碇底至地面的距离 2m ,已知土的重度为 19KN/m3，土的摩擦角为300，试求板桩的入土深度及拉锚长度。
5 某基础底部尺寸为 30m×50m，埋深为-5.000m，基坑底部尺寸比基础底部每边放宽 1m，地面标高为±0.000m，地下水位为-1.000m。
建筑施工技术基础教案2——深基坑支护工程
第二章深基坑支护工程第一节概述高层建筑施工都要开挖较深较大的基坑，施工比较困难，尤其在软土地区、城市建筑物密集地区。
工地邻近已有建筑物、道路、地下管线等对沉降和位移很敏感，不能用较经济的放坡开挖，而只能在人工支护条件下进行基坑开挖。
1、基坑支护的目的（1）确保基坑开挖和基础结构施工安全、顺利；（2）确保基坑临近建筑物或地下管道正常使用；（3）防止地面出现塌陷、坑底管涌发生。
2、基坑支护的作用挡土、挡水、控制边坡变形。
3、基坑工程的基本技术要求（1）安全可靠性；（2）经济合理性；（3）施工便利性和工期保证性。
基坑支护通常经过选型、布置、计算、设计、施工、监测等工作程序深基坑支护设计和施工因影响的因素：如土层种类及物理力学性能、地下水情况、周围环境、施工条件和施工方法、气候等。
荷载取样的准确性和计算理论方面存在问题。
目前还不可能使支护结构的设计完全符合客观实际。
为此如施工过程中未严格按设计规定的工况进行施工，都易产生恶性事故，造成巨大的经济损失和社会影响。
深基坑支护结构虽然多数是属施工期间的挡土、挡水、保护环境等所用的临时结构，但其设计和施工都要采取极其慎重的态度，在保证施工安全的前提下，尽力做到经济合理和施工方便。
第二节基坑支护体系的类型及特点当地质条件和周围环境允放坡时使用时不做围护。
当地质条件和周围环境不允许放坡时使用如下特殊支护结构：1.重力式水泥挡墙式，挡土又挡水。
软土地基可用深搅桩、旋喷桩、树根桩等形成重力式的挡土结构。
2.排桩与板墙式：它由桩墙结构及支护结构两部分组成，桩墙结构有钢板桩、板桩墙、灌注桩排、地下连续墙；3.边坡稳定式，有土钉墙和锚杆支护。
由土钉（锚杆）、钢丝网喷射混凝土面板和加固后的原位土体三部分组成。
槽钢一字型锁口钢板桩合形式如见右图U型锁口钢板桩H型钢支柱木板桩挡墙钻孔灌注桩、人工挖孔桩挡墙一、支护墙板的类型及特点1、钢板桩1）槽钢钢板桩这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。
建筑施工课件(深基础工程及地基处理)
第二章
深基础工程及地基处理
房地产E 房地产E网
概述
在土建,交通,水利工程中,当天然的地基的 强度和变形不能满足工程要求时,需要对地基进行 人工处理,以满足工程建设的需要,保证建筑安全 可靠.地基处理方法众多,对每一个具体的工程往 往都有其特殊性.常用的地基处理方法有:排水固 结法,振密,挤密法,置换及拌入法,灌浆法,加 筋法和托换法等当作为地基的土层软弱,建筑物对 其变形与稳定要求较高时,就必须采用深基础.常 见的深基础有:桩基础,沉井基础,沉箱基础,地 下连续墙等
房地产E 房地产E网
2.1.2打桩设备 2.1.2打桩设备
多能桩架
房地产E 房地产E网
பைடு நூலகம் 履带式桩架
房地产E 房地产E网
2.1.3锤击沉桩施工方法 2.1.3锤击沉桩施工方法 桩锤
房地产E 房地产E网
锤击沉桩施工方法
⑴打桩机就位后,将桩锤和桩帽吊起,然后吊桩并送 至导杆内,垂直对准桩位缓缓送下插入土中,垂直度 偏差不得超过0.5%,然后固定桩帽和桩锤,使桩,桩 偏差不得超过0.5%,然后固定桩帽和桩锤,使桩,桩 帽,桩锤在同一铅垂线上,确保桩能垂直下沉.在桩 锤和桩帽之间应加弹性衬垫,桩帽和桩顶周围四周应 有5~10mm的间隙,以防损伤桩顶. 5~10mm的间隙,以防损伤桩顶. ⑵ 打桩开始时,锤的落距应较小,待桩入土至一定 深度且稳定后,再按要求的落距锤击.用落锤或单动 汽锤打桩时,最大落距不宜大于1m,用柴油锤时, 汽锤打桩时,最大落距不宜大于1m,用柴油锤时, 应使锤跳动正常.在打桩过程中,遇有贯入度剧变, 桩身突然发生倾斜,移位或有严重回弹,桩顶或桩身 出现严重裂缝或破碎等异常情况时,应暂停打桩,及 时研究处理.
深基础工程及地基处理
房地产E 房地产E网
概述
在土建,交通,水利工程中,当天然的地基的 强度和变形不能满足工程要求时,需要对地基进行 人工处理,以满足工程建设的需要,保证建筑安全 可靠.地基处理方法众多,对每一个具体的工程往 往都有其特殊性.常用的地基处理方法有:排水固 结法,振密,挤密法,置换及拌入法,灌浆法,加 筋法和托换法等当作为地基的土层软弱,建筑物对 其变形与稳定要求较高时,就必须采用深基础.常 见的深基础有:桩基础,沉井基础,沉箱基础,地 下连续墙等
房地产E 房地产E网
2.1.2打桩设备 2.1.2打桩设备
多能桩架
房地产E 房地产E网
பைடு நூலகம் 履带式桩架
房地产E 房地产E网
2.1.3锤击沉桩施工方法 2.1.3锤击沉桩施工方法 桩锤
房地产E 房地产E网
锤击沉桩施工方法
⑴打桩机就位后,将桩锤和桩帽吊起,然后吊桩并送 至导杆内,垂直对准桩位缓缓送下插入土中,垂直度 偏差不得超过0.5%,然后固定桩帽和桩锤,使桩,桩 偏差不得超过0.5%,然后固定桩帽和桩锤,使桩,桩 帽,桩锤在同一铅垂线上,确保桩能垂直下沉.在桩 锤和桩帽之间应加弹性衬垫,桩帽和桩顶周围四周应 有5~10mm的间隙,以防损伤桩顶. 5~10mm的间隙,以防损伤桩顶. ⑵ 打桩开始时,锤的落距应较小,待桩入土至一定 深度且稳定后,再按要求的落距锤击.用落锤或单动 汽锤打桩时,最大落距不宜大于1m,用柴油锤时, 汽锤打桩时,最大落距不宜大于1m,用柴油锤时, 应使锤跳动正常.在打桩过程中,遇有贯入度剧变, 桩身突然发生倾斜,移位或有严重回弹,桩顶或桩身 出现严重裂缝或破碎等异常情况时,应暂停打桩,及 时研究处理.
施工员培训教程—第二章桩基础施工
锤击法打桩应“重锤低打、低提重打” 可取得良好的效果。 锤击法打桩应“重锤低打、低提重打”，可取得良好的效果。桩锤落 距 宜小，一般为500~800㎜，以便使桩能正常沉入土中，待桩入土到一定深 宜小，一般为 ㎜ 以便使桩能正常沉入土中， 度后，桩尖不易发生偏移时，可适当增加落距逐浙提高到规定数值， 度后，桩尖不易发生偏移时，可适当增加落距逐浙提高到规定数值，继续 锤击。管桩的最大落距不得大于1.5m；实心桩的最大落距不得大 锤击。管桩的最大落距不得大于 ；实心桩的最大落距不得大1.8m； ； 当桩尖遇到孤石或穿过硬夹层时（比如粉土层）， ），为了把孤石挤开和防止 当桩尖遇到孤石或穿过硬夹层时（比如粉土层），为了把孤石挤开和防止 桩顶开裂，桩锤落距不得大于0.8m。 桩顶开裂，桩锤落距不得大于 。 打桩工程是一项隐蔽工程，为了确保工程质量，必须在打桩过程中， 打桩工程是一项隐蔽工程，为了确保工程质量，必须在打桩过程中， 对 每根桩的施打进行测量并作好详细记录：开始打桩时， 每根桩的施打进行测量并作好详细记录：开始打桩时，应测量记录桩身每 所需要的锤击数及桩锤落距的平均高度； 沉1m所需要的锤击数及桩锤落距的平均高度；当桩下沉接近设计标时， 所需要的锤击数及桩锤落距的平均高度 当桩下沉接近设计标时， 应测量记录每分钟沉入的数值，以保证桩的设计承载能力。 应测量记录每分钟沉入的数值，以保证桩的设计承载能力。 打桩最后要注意测量桩顶水平标高。在送桩器上划好准线，注明数字， 打桩最后要注意测量桩顶水平标高。在送桩器上划好准线，注明数字， 这样就能使桩顶水平标高符合设计要求。 这样就能使桩顶水平标高符合设计要求。
6、在桩基中，往往有几根桩到数十根桩，因此在打桩前应先拟订打桩顺 、在桩基中，往往有几根桩到数十根桩， 提供打桩路线图）。打桩的顺序一般有四种： ）。打桩的顺序一般有四种 序（提供打桩路线图）。打桩的顺序一般有四种： （1）逐排打设 ） （2）自边沿向中央打设 ） （3）自中央向边沿打设 ） （4）分段打设 ） 在粘土类土层中，若逐排打设，则土体向一个方向挤压， 在粘土类土层中，若逐排打设，则土体向一个方向挤压，使地基上挤 压 的程度不均匀，这样可能使桩的打入深度逐浙减少， 的程度不均匀，这样可能使桩的打入深度逐浙减少，会引起建筑物产生不 均匀下沉；若自边沿向中央打设，则中间部分的土层挤压密实， 均匀下沉；若自边沿向中央打设，则中间部分的土层挤压密实，使桩不易 打入，并且中间各桩打时，已打的外侧桩可能受挤而升起。 打入，并且中间各桩打时，已打的外侧桩可能受挤而升起。正确确定打桩 顺序和流水方向，在打桩施工中是十分重要的。因为在打桩过程中， 顺序和流水方向，在打桩施工中是十分重要的。因为在打桩过程中，尤其 在桩距较小的情况下，地表土和深层土都会因打桩挤土效应而产生移位， 在桩距较小的情况下，地表土和深层土都会因打桩挤土效应而产生移位， 正确确定打桩顺序可以减少土体移位。根据施工经验，打桩的顺序， 正确确定打桩顺序可以减少土体移位。根据施工经验，打桩的顺序，以自 中央向边沿打设和分段打设为最好， 桩距大于或等于4倍桩直径时 倍桩直径时， 中央向边沿打设和分段打设为最好，但桩距大于或等于 倍桩直径时，则 打桩顺序影响不大。打桩入土的速度应均匀， 打桩顺序影响不大。打桩入土的速度应均匀，锤击间歇的时间不要过长 。
深基础工程施工方案
深基础工程施工方案主要包括以下几个方面：工程概况、施工方法、施工工艺、施工设备、施工组织设计、质量控制、安全文明施工、环境保护和应急预案等。
以下是一个深基础工程施工方案的范例：一、工程概况本工程为某城市地标性建筑，位于市中心繁华地段，占地面积约20000平方米，总建筑面积约为100000平方米。
建筑高度为200米，地下三层，地上五十层。
基础采用桩基承台结构，桩基深度为30-50米，桩径为800-1200毫米。
二、施工方法1. 桩基施工：采用旋挖钻机进行钻孔，泥浆护壁，钢筋笼现场制作，泵送混凝土浇筑。
针对不同地质条件，采用不同的钻孔工艺，如全旋转钻孔、冲击钻孔等。
2. 承台施工：桩基完成后，进行承台施工。
采用现浇混凝土承台，模板采用钢模板，支撑体系采用扣件式钢管脚手架。
3. 地下室施工：承台施工完成后，进行地下室施工。
地下室主体结构采用明挖法施工，施工过程中注意控制土方开挖、降水、支撑体系等环节。
4. 主体结构施工：地下室完成后，进行地上主体结构施工。
采用框架剪力墙结构，模板采用钢模板，支撑体系采用扣件式钢管脚手架。
三、施工工艺1. 桩基施工：旋挖钻机钻孔，泥浆护壁，钢筋笼现场制作，泵送混凝土浇筑。
钻孔过程中，严格控制孔深、孔径、倾斜度等参数。
2. 承台施工：现浇混凝土承台，模板安装牢固，混凝土浇筑前进行验收。
3. 地下室施工：明挖法施工，施工过程中严格控制土方开挖速度、降水措施、支撑体系稳定性等。
4. 主体结构施工：框架剪力墙结构，模板安装牢固，支撑体系稳定。
混凝土浇筑前进行验收。
四、施工设备1. 旋挖钻机、冲击钻机、混凝土泵车、混凝土输送泵、搅拌站等。
2. 钢模板、扣件式钢管脚手架、降水设备、土方开挖设备等。
五、施工组织设计1. 建立健全项目管理体系，明确各岗位职责，确保施工顺利进行。
2. 编制详细的施工进度计划，确保工程按时完成。
3. 加强施工现场管理，严格执行施工工艺，确保工程质量。
4. 定期进行安全文明施工检查，提高施工现场管理水平。
深基础工程施工方案
深基础工程施工方案一、工程概况深基础工程是指在土层较深或者土层较差的地质条件下进行的基础工程，主要是为了承担上部结构的荷载而进行的处理。
深基础工程的施工需要考虑的因素比较多，包括地质条件、施工方法、材料选用等多个方面。
在本文中，将对深基础工程施工方案进行详细的论述。
二、地质条件分析1. 土层情况根据现场勘测资料，该工程地点土层主要由软黏土和黏土淤泥组成。
在进行地基处理时，需要考虑土层的承载能力以及对承压结构的变形影响。
2. 地下水情况地下水位较高，会对基坑降水和深基础的施工造成一定的影响。
需要采取相应的降水措施以确保施工的顺利进行。
三、施工方法选择1. 桩基础施工方法考虑到地下水位较高和土层较软的情况，选择了灌注桩作为深基础的施工方法。
灌注桩具有承载能力高、施工速度快、对地下水的影响小等优点，适合该工程的特定地质条件。
2. 基坑开挖及支护采用机械挖掘方式进行基坑开挖，并对基坑进行支护，以确保施工的安全性和稳定性。
3. 地下水降水由于地下水位较高，需要进行地下水降水。
采用井点降水法进行降水处理，以确保基坑开挖和桩基础施工的顺利进行。
四、材料选用1. 基础材料选用符合国家标准的混凝土和钢筋作为灌注桩的材料，以确保深基础的安全性和稳定性。
2. 支护材料在基坑开挖时，选用具有较好支护效果的支护材料，保证基坑的安全施工。
五、施工步骤1. 基坑开挖根据设计要求进行基坑开挖，采用机械挖掘方式，确保基坑的准确尺寸和平整度。
2. 地下水降水在基坑开挖过程中，采用井点降水法对地下水进行降水处理，确保基坑施工的安全性。
3. 灌注桩施工根据设计要求进行灌注桩的施工，选择合适的灌注桩型号和材料，确保灌注桩的承载能力和稳定性。
4. 检测验收对施工完成后的深基础进行检测和验收，确保深基础的质量符合设计要求。
六、安全与环保1. 施工安全在施工过程中，严格遵守安全操作规程，加强施工现场管理，确保施工人员的人身安全。
2. 环保措施在施工过程中，采取相应的环保措施，减少对周围环境的影响，确保施工的环保性和可持续性。
深基础概念和分类
深基础概念和分类
深基础是埋深较大，以下部坚实土层或岩层作为持力层的基础，其作用是把所承受的荷载相对集中地传递到地基的深层，而不像浅基础那样，是通过基础底面把所承受的荷载扩散分布于地基的浅层。
深基础有以下几种类型：
- 桩基础：采用在地基中钻孔、打桩，然后在桩上建造基础的方式。
- 墩基础：采用在地基中建造一个大直径的墩，然后在墩上建造基础的方式。
- 地下连续墙：在地下挖一道深槽，然后在槽内浇灌混凝土，形成一道连续的地下墙体，作为基础的一部分。
- 沉井和沉箱：通过在地基中挖一个井或箱子，然后在其中浇灌混凝土，形成基础的方式。
深基础相对于浅基础，埋入地层较深，结构形式和施工方法较浅基础复杂，在设计计算时需考虑基础侧面土体的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、沉桩施工
1、打入桩
（1）打桩设备： A. 桩锤 宜用重锤低击，忌用轻锤高击。 一般锤重是桩重的1.5~2倍时，效果较好。 规范规定：桩锤的重量应大于或等于桩的重量，当 桩重大于 20KN时，可采用比桩轻的桩锤，但不能小于 75%桩重。
a. 落锤：
锤重0.5～2.0t，适用于在粘土和含砾土较多的土中打桩。 构 造简单、使用方便、锤高可调；效率低，桩易损伤。
四、预制桩桩位的允许偏差
《建筑地基基础工程施工质量验收规范》 表5.1.3
项 1 2 3 4 项 目 允许偏差 100+0.01H 150+0.01H 100 1/2桩径或边长 1/3桩径或边长 1/2桩径或边长 盖有基础梁的桩： ⑴垂直基础梁的中心线 ⑵沿基础梁的中心线 桩数为1~3根桩基中的桩 桩数为4~16根桩基中的桩 桩数大于16根桩基中的桩 ⑴最外边的桩 ⑵中间桩
B. 泥浆比重1.1左右，随钻 随灌，保持高于水位面； C. 水下混凝土灌注： 导管法
（4）常见问题的分析与处理 A. 护筒冒水：护筒周围填土不密实，或护筒受碰。 B. 孔坍塌：土质松散，泥浆比重太小，护筒水位不高。 C. 钻孔偏斜：钻杆不垂直，土质复杂。 D. 混凝土超灌量：扩孔过大，土质复杂。 E. 桩身混凝土离析：套管水平移动，套管拔出混凝土 面，套管距桩底尺寸过大，混凝土配合比差。 F. 沉渣未清干净：泥浆沉淀。
二、沉管灌注桩
1、特点：
直径 400 、 500 ，桩较浅（一般＜ 30 米），适用于 粘土、淤泥、砂土、人工填土，振动沉管还可用于中密 的碎石地基，在有地下水、流砂、淤泥的情况特别适合。 2、施工方法：锤击、振动、静压沉入钢管法
3、工艺顺序：
放样 →埋设桩尖 →钢套管就位并校正垂直度 →沉管 ( 锤 击、振动或静压）至要求的贯入度或设计标高→检查管 内有无砂、水→放入钢筋骨架→浇灌混凝土，同时边锤 击或振动边拔出套管
（4）质量要求：
A. 偏差要求：位置偏差≯70～150mm 垂直度偏差≯1％ B. 孔底虚土厚度： 端承桩≯50mm 摩擦桩≯150mm C. 避免出现缩径和断桩
2、泥浆护壁成孔（用于有地下水）
（1）成孔机械： 冲抓钻 冲击钻 用于碎石土、砂土、粘性土、风化岩 潜水电钻 回转钻 反循环 用于粘性土、淤泥、砂土 正循环 （2）工艺顺序： 平整场地、挖排水沟→定桩位→埋设护筒→桩机就位
第二章 深基础工程
§2~1 §2~2 §2~3 §2~4 钢筋混凝土预制桩施工 灌注桩施工 地下连续墙施工 沉井基础施工
桩基分类
1. 按受力性能分：端承桩、摩擦桩、抗拔（浮）桩 2. 按材料分：木桩、碎石桩、混凝土桩、钢筋混凝土桩、
预应力钢筋混凝土桩、钢桩
3. 按形状分：方、圆、多边、管、工字型 4.按施工方法分：
5、锚杆静压桩
（1）原理： 基础底板预留孔洞、预埋锚杆（每洞4个），待建 筑物结构施工到一定阶段（三、四层以上），利用压桩 架、油压千斤顶将桩压入土中，浇筑混凝土使桩与基础 底板连成整体。 （2）接桩方法：浆锚法（硫磺砂浆锚筋法） （3）优缺点： A. 优点：小设备，施工方便，无噪音，无振动，可调 整建筑物沉降，桩身混凝土强度等级低，配 筋少。 B. 缺点：不适用于砂土地基。
（1）预制桩：打入桩、静压桩、水冲沉桩、振动沉桩、 锚杆静压桩 （2）灌注桩：钻孔灌注桩、冲孔灌注桩、挖孔灌注桩、 沉管灌注桩、爆扩桩
§2~1 钢筋混凝土预制桩施工
一、预制桩的制作、起吊、运输和堆放
1、制作
（1）短桩、预应力管桩——预制厂制作
预应力管桩离心成型，直径400、500，壁厚95、100、125，
节长5～15m，C80。
（2）长桩（＞10m）——现场制作
A. 预制方法（支模方法）：并列法、间隔法、重叠法。 B. 叠制≯4层，上下隔离，下层30％设计强度后再上层。
C. 主筋接长宜用对焊，接头错开。
D. 混凝土由顶至尖连续浇筑，注意养护与保护。
第二节 混凝土预制桩施工
第二节 混凝土预制桩施工
桩架导向笼
活动压梁 油压表
静力压桩机 构造原理图
加压钢丝 绳滑轮组
桩帽
上段桩 卷扬机
加压重物 底盘 轨道
操作平台
导笼口
上段桩锚筋 下段桩
1－1
全液压式静力压桩机压桩示意图
3、水冲沉桩
（1）原理： 利用高压水流冲刷桩尖下面的土壤，以减小桩表面 与土壤之间的摩擦力和桩下沉时的阻力，使桩身在自重 或锤击（振动）作用下，很快沉入土中。待冲水停止后， 冲松的土壤沉落，将桩身压紧。 （2）最后1~2米不宜再冲水，宜用锤击（振动）将桩打 到设计标高。 （3）优缺点： A. 优点：质量有保证，承载力高，噪音小，振动小， 特别适用于砂土、碎石或其它坚硬土层，与 打入法联合使用，可提高工效40~80%。 B. 缺点：水流冲刷易引起附近建筑物沉陷。
注：H为施工现场地面标高与桩顶标高的距离。
§2~2 灌注桩施工
一、冲钻孔灌注桩：
施工无振动无噪音，不挤土，但比同径预制桩承载
低、沉降大。
1、干作业法（用于无地下水或已降水）
（1）成孔机械：
螺旋钻－长：钻杆长10m以上,φ 400～600
短：钻杆长3～5m，φ 300～400
钻扩机：钻孔径800～1200，扩孔径可达3.5m
根据桩锤类型而定
履带式桩架
多功能桩架
（2）打桩顺序： A.当桩中心距＜4倍桩径时，应考虑打桩顺序。 a.桩使土壤受挤压，产生： Ⅰ.桩入土深度不一，导致建筑物不均匀沉降； Ⅱ.桩难打易碎； Ⅲ.邻桩移位倾斜。 b.措施： Ⅰ.自中间向四周环绕或放射打； Ⅱ.由中心向两侧对称打； Ⅲ.分段对称打。 B.当桩中心距≥4倍桩径时，可按施工方便顺序打； C.当桩的规格不同时，先大后小，先长后短； D.当桩尖设计标高不同时，先深后浅。
护至50%设计强度等级后再打相邻的桩。
（3）缩径
A. 原因：在含水量大的淤泥或软土中沉管使土受挤产
生很大的孔隙水压力，拔管后挤向新浇混凝
土；混凝土和易性差；拔管过快；混凝土出 管扩散性差等。 B. 预防：复打法或反插法；坍落度≮5~7cmm；拔管 速度≯ 0.8 m/s；管内至少保留2m高混凝土 以产生扩散压力。
（2）复打法
第一次灌注混凝土施工完毕（不放钢筋笼），拔出 套管，在混凝土初凝前原位打入，安放钢筋笼灌注混凝 土。根据需要可全部复打或局部复打。桩截面比套管扩 大约80%。
（3）反插法
拔管时，每上拔 0.5 ～ 1m，向下反插 0.3 ～ 0.5m。
拔管速度＜0.5 m/s，桩截面比套管扩大约50%。
关单位研究处理。
（8）打桩中常见问题的分析和处理： A. 桩顶、桩身被打坏 B. 打歪 C. 打不下 D. 一桩打下，邻桩上浮 （9）打入桩优缺点： A. 优点：效率高，适用广，质量有保证，承载力高。 B. 缺点：混凝土强度等级高，配筋多，噪音大，振动 大。
2、静压桩
（1）原理：利用压桩架的自重和配重，将桩压入土中。 （2）压桩机类型： A.顶压式 B.抱压式 （3）静压力：80~500t （4）桩长：≤15米 （5）优缺点： A. 优点：质量有保证，承载力高，无噪音，无振动， 混凝土强度等级可稍低，配筋稍少。 B. 缺点：不适用于砂土地基。
4、要点：
防止钢管内进入泥浆、水； 灌满混凝土后再随拔管、随灌、并轻打或振动； 防止缩径、断桩及吊脚桩。
就位
沉入
浇筑
边拔边浇
放入钢筋笼 继续浇筑
成型
钢筋混凝土桩尖
钢管活瓣桩尖
5. 常用方法：
（1）单打法 灌满混凝土后，每上拔0.5～1m，振动5～10s，软 土＜0.8 m/s），桩截面比套管扩大约30%。
三、人工挖孔灌注桩
1、特点：
桩径大（≥700mm），单桩承载能力高，孔的质量 好，能观察到土质情况；劳动力消耗大，效率低，工期 长。
2、施工方法：
b. 柴油锤：
锤重0.3～18.0t，不适用于松软土或硬土中打桩。构造简 单，使用方便，自供能源；噪音大、污染，40～80次/分。
c. 蒸汽锤：
单动－升耗能、降靠自重，锤重1.0～15t，25～30次/分； 桩锤落距短，打桩速度及冲击力大，效率较高，适宜各类型桩。 双动－双向耗能，锤重0.6～7t，100～200次/分；冲击次数 多，冲击力大，效率高，适宜一般打桩、拔桩、打斜桩、水下 打桩。
步履式螺旋钻机
（2）工艺顺序：
平整场地，挖排水沟→定桩位→钻机对位、校垂直→ 开钻出土→清孔→检查垂直度及虚土情况→放钢筋骨架 →浇混凝土
钻孔
清孔
放入钢筋骨架
浇筑混凝土
螺旋钻孔机成桩工艺
（3）施工要点：
A.土质差、有振动、间距小时，间隔钻孔制作； B.软塑土层、含水量大－用疏纹叶片钻杆； 可塑、硬塑粘土，含水量较小的砂土－用密纹叶片钻杆； C.及时灌注混凝土，防止孔壁坍塌； D.浇混凝土时放护筒，混凝土坍落度5～9cm，每层浇筑高度 ≯1.5m。
（3）工艺顺序：
设置标尺→桩架就位→吊桩就位→扣桩帽、落锤、脱吊 钩→低锤轻打→正式打（包括接桩）→ 截桩、送桩→ 静、动载检测→承台施工
（4）接桩方法： 焊接法
（5）桩入土深度的控制：
A.端承桩－以控制最后贯入度为主，标高为参考。 每十击为一阵，最后贯入度是最后三阵的平均贯入 度。
B.摩擦桩－以控制沉桩标高为主，最后贯入度为参考。
打 入 预 制 桩 第 一 节 桩 体
打 入 预 制 桩 电 焊 接 桩
打 入 预 制 桩 末 节 桩 体
（6）观测与记录：
编号、每米锤击数、桩锤落距、桩顶标高、贯入度…
（7）其它注意事项：
A.开始打桩时先采用短落锤轻打，待桩入土1～2米后，
再以全落锤施打。 B.打桩要连续打。 C.注意防止锤击偏心。 D.随时注意灌入度的变化。 E.如遇异常情况（贯入度剧变；桩身突然倾斜、位移、 回弹；桩身严重裂缝或桩顶破碎），暂停施打，与有
