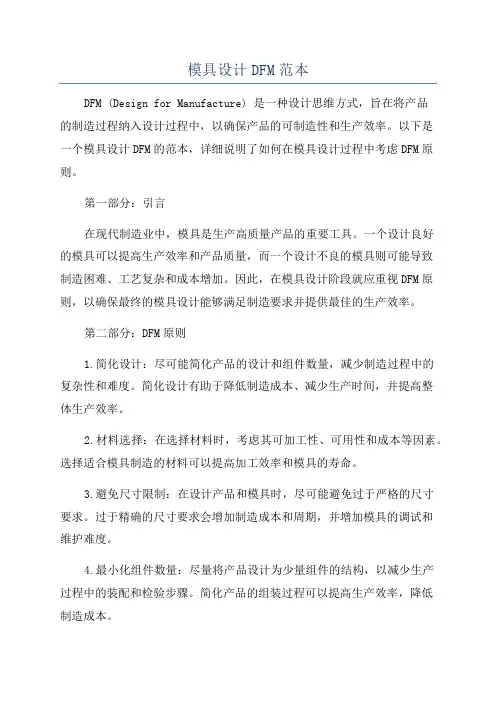

模具设计DFM范本DFM (Design for Manufacture) 是一种设计思维方式，旨在将产品的制造过程纳入设计过程中，以确保产品的可制造性和生产效率。

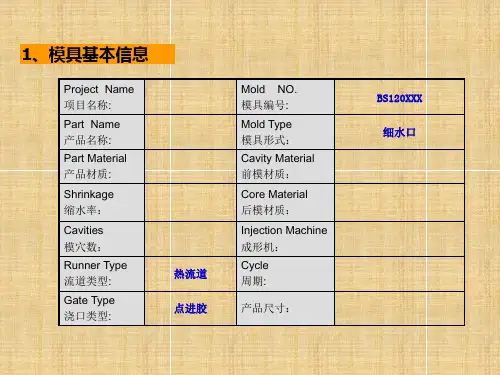

以下是一个模具设计DFM的范本，详细说明了如何在模具设计过程中考虑DFM原则。
第一部分：引言在现代制造业中，模具是生产高质量产品的重要工具。
一个设计良好的模具可以提高生产效率和产品质量，而一个设计不良的模具则可能导致制造困难、工艺复杂和成本增加。
因此，在模具设计阶段就应重视DFM原则，以确保最终的模具设计能够满足制造要求并提供最佳的生产效率。
第二部分：DFM原则1.简化设计：尽可能简化产品的设计和组件数量，减少制造过程中的复杂性和难度。
简化设计有助于降低制造成本、减少生产时间，并提高整体生产效率。
2.材料选择：在选择材料时，考虑其可加工性、可用性和成本等因素。
选择适合模具制造的材料可以提高加工效率和模具的寿命。
3.避免尺寸限制：在设计产品和模具时，尽可能避免过于严格的尺寸要求。
过于精确的尺寸要求会增加制造成本和周期，并增加模具的调试和维护难度。
4.最小化组件数量：尽量将产品设计为少量组件的结构，以减少生产过程中的装配和检验步骤。
简化产品的组装过程可以提高生产效率，降低制造成本。
5.避免复杂的形状和结构：在模具设计中，避免设计过于复杂的形状和结构，尽可能使用标准零件和标准工艺。
复杂的形状和结构会增加模具的制造和维护难度。
6.考虑工艺要求：在模具设计中需考虑到产品的工艺要求，如需考虑到产品的周边空间，保证产品的正常使用。
7.模具易于维护和维修：在设计模具时，要考虑到模具的易维护性和易维修性。
尽量采用标准零部件和易于更换的结构，以减少模具维护和维修周期。
第三部分：DFM实施步骤1.需求分析：理解产品设计要求、制造要求和客户需求。
2.制定DFM计划：根据产品需求和制造条件，制定DFM计划，并确定DFM实施的先后顺序。
3.评估现有设计：对现有设计进行评估，识别潜在的制造问题和难点，确定需要改进的地方。

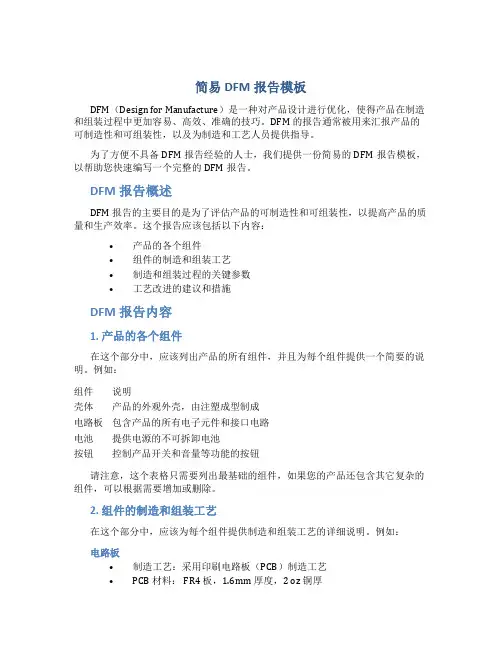

简易DFM报告模板DFM（Design for Manufacture）是一种对产品设计进行优化，使得产品在制造和组装过程中更加容易、高效、准确的技巧。
DFM 的报告通常被用来汇报产品的可制造性和可组装性，以及为制造和工艺人员提供指导。
为了方便不具备DFM报告经验的人士，我们提供一份简易的DFM报告模板，以帮助您快速编写一个完整的DFM报告。
DFM报告概述DFM 报告的主要目的是为了评估产品的可制造性和可组装性，以提高产品的质量和生产效率。
这个报告应该包括以下内容：•产品的各个组件•组件的制造和组装工艺•制造和组装过程的关键参数•工艺改进的建议和措施DFM报告内容1. 产品的各个组件在这个部分中，应该列出产品的所有组件，并且为每个组件提供一个简要的说明。
例如：组件说明壳体产品的外观外壳，由注塑成型制成电路板包含产品的所有电子元件和接口电路电池提供电源的不可拆卸电池按钮控制产品开关和音量等功能的按钮请注意，这个表格只需要列出最基础的组件，如果您的产品还包含其它复杂的组件，可以根据需要增加或删除。
2. 组件的制造和组装工艺在这个部分中，应该为每个组件提供制造和组装工艺的详细说明。
例如：电路板•制造工艺：采用印刷电路板（PCB）制造工艺•PCB 材料： FR4 板，1.6mm 厚度，2 oz 铜厚•元件安装工艺：采用表面贴装（SMT）技术，元件焊接采用回流焊接方法•焊接材料：使用高温铅自由钎焊材料壳体•制造工艺：采用注塑成型工艺•材料：采用 ABS 工程塑料•模具：采用冷却液循环的钢模具请注意，这个部分的描述应该足够详细，以便制造和工艺人员能够理解和操作。
3. 制造和组装过程的关键参数在这个部分中，应该列出组件制造和组装过程中的关键参数和质量控制点。
例如：电路板•PCB 的最小线宽/线距： 0.1mm•PCB 的最小孔径： 0.3mm•元件最小封装： 0603•最大元件尺寸： 25mm x 25mm•焊接温度曲线：最大温度 250℃，焊接时间不超过 10 秒壳体•壳体最大变形量： 0.3mm•壳体的裂纹和气泡缺陷不得超过 3 个•模具的使用次数不得超过 100,000 次请注意，这个部分中的参数和质量控制点应该根据产品的特性和制造工艺的实际情况进行调整。
