火灾自动报警及联动控制系统安装施工方案火灾自动报警及联动控制系统是一种用于及时发现、报警、处置火灾的安全防范系统。
为了确保该系统的正常运行，并在火灾发生时迅速报警并采取相应的控制措施，下面将从系统安装施工方案的准备工作、系统安装、调试调试等方面进行详细介绍。
一、准备工作1.确定安装位置：根据消防规范及实际情况，选定系统中各个装置的合适位置。
2.准备材料：根据系统设计要求，准备所需的设备、器材、电缆等。
3.施工平面图：根据实际施工情况，绘制出施工平面图，标明每个设备的位置及布线走向。
二、系统安装1.进线箱及电源：先进行进线箱的安装，连接电源线，确保电源供应的稳定。
2.探测器安装：根据平面图，在需要布置的位置上，进行探测器的安装。
例如，安装烟感探测器、温感探测器等。
同时，要保证各个探测器之间的间距符合规定的要求。
3.联动装置安装：将联动装置（如声光报警器、水喷淋装置等）按照要求安装在适当的位置，并与探测器进行连接。
4.安装控制面板：根据设计要求，将控制面板安装在防火间（或特定的安装位置）。
5.安装排风系统：若系统需要配备排风装置，则安装排风系统，确保及时排出有害气体。
6.布线：根据平面图，在各个设备之间进行布线，保证信号传输的稳定和可靠。
三、调试调试1.系统联通：确保各个探测器、联动装置和控制面板之间的连接是可靠的。
2.检查设备功能：逐个检查系统中的各个设备，确保设备的正常工作。
3.功能测试：通过模拟火灾的形式，进行系统的功能测试，检查报警装置是否可以及时报警，并采取相应的联动措施。
4.数据采集及接入：根据需求，将报警系统与监控系统或其他系统进行数据采集及接入，实现联动控制。
四、系统调试1.调整灵敏度：根据实际场景的需求，对探测器的灵敏度进行调整，使其更加准确地检测火灾。
2.调整报警方式：根据需求，调整报警方式和声音大小。
3.联动设置：根据实际需求，设置联动控制，如联动开启疏散门、关闭空调等。
五、工程附件及文件编制1.绘制施工图纸：根据实际安装情况，绘制系统的施工图纸，标明设备的位置，布线走向等信息。
火灾自动报警及消防联动控制系统施工方案及施工方法主要工作包括：预埋预留线管，桥架、线槽安装，检查清理预埋管和线盒，穿线，绝缘电阻测试，设备安装，接线，接地电阻测试，设备拨码，系统调试，联动调试。
1、火灾自动报警系统施工工序：预埋→清扫线管→线管穿线及线号标识→平面线路进行隐蔽工程检查及绝缘电阻测试→桥架、线槽安装→桥架、线槽内系统线布线及线号标识→平面线路检查及绝缘电阻测试→模块箱制作→报警设备拨码→模块箱及现场设备安装→系统线核查及绝缘电阻测试→消防监控中心设备安装→接地电阻测试→系统调试→联动调试→预验收→验收2、电气配管的施工：镀锌钢管的切断采用切管机切割，切口应整齐。
管道的弯曲角度一般不宜小于90度，弯曲半径不应小于管外径的6倍；埋于地下或混凝土楼板内，不应小于管外径的10倍；管的弯扁程度不应大于管外径的10％。
管与管连接常用插入法和套接法，都要连接紧密；也可采用成品管接。
3、线槽安装:3.1、线槽安装和上述桥架相同，只是支、吊架要根据放线特点进行选择或加工，线槽敷设采用开口吊架。
该吊架有利于布线，吊设时采用一根吊杆固定安装。
线槽较轻，安装时可以在地面上连接成三节或四节一段。
进行安装，拐角、三通等应由制造厂家生产，不应在线槽上随意开口和弯折。
线槽重量较小。
可将吊架固定在管道等支架下。
3.2、金属线槽安装前，要根据图纸确定出线盒（箱）的安装位置，从始端至终端找好水平或垂直线，用粉袋弹线定位，并根据线槽固定的要求，分匀档距标出线槽支、吊架的固定位置。
3.3、金属线槽敷设时，直线段应每隔1.0～1.5m设置吊点或支点，在线槽接头处、距接线盒0.2m处及线槽走向改变或转角处也应设置吊点或支点。
4、吊顶内敷设线槽4.1、在吊顶内敷设线槽可以用角钢支架支撑，角钢架用膨胀螺栓固定在楼板下方。
也可以用吊架悬吊安装，吊杠直径不应小于6mm。
4.2、在建筑物的吊顶内，导线出线槽时要穿金属管或金属软管，导线不得有外露部分，同时线槽应采用防火材料制成。
消防报警施工方案简单版范文一、工程概况本项目为某建筑物的消防报警系统施工，主要包括火灾自动报警系统、消防联动控制系统、消防广播系统、消防电话系统等。
建筑物的总建筑面积为XX平方米，建筑高度为XX米，共有XX层，包括地上XX层和地下XX层。
二、施工目标1. 确保消防报警系统的正常运行，满足消防法规和技术规范的要求。
2. 提高建筑物的消防安全水平，保障人员生命财产安全。
3. 提高施工质量，确保系统稳定可靠。
三、施工内容1. 火灾自动报警系统：包括火灾探测器、手动报警按钮、火灾报警控制器等。
2. 消防联动控制系统：包括消防水泵、喷淋泵、排烟风机等设备的联动控制。
3. 消防广播系统：包括消防广播控制器、扬声器等。
4. 消防电话系统：包括消防电话交换机、电话分机等。
四、施工步骤1. 施工准备：熟悉施工现场，了解建筑物的结构特点和消防要求，准备施工所需的材料和设备。
2. 设备安装：按照设计图纸和技术规范要求，安装火灾自动报警系统、消防联动控制系统、消防广播系统和消防电话系统的设备。
3. 线路敷设：按照设计图纸和技术规范要求，敷设消防报警系统的线路，包括电源线、信号线、控制线等。
4. 系统调试：在设备安装和线路敷设完成后，进行系统的调试，确保各设备正常运行，联动控制功能正确。
5. 系统验收：在系统调试完成后，进行系统的验收，包括功能测试、联动测试、消防报警测试等。
五、施工质量控制1. 严格按照设计图纸和技术规范要求进行施工，确保施工质量。
2. 选用合格的材料和设备，确保系统的稳定可靠。
3. 加强施工过程中的质量检查，及时发现和解决问题。
4. 做好施工记录，保存施工资料，为今后的维护和管理提供依据。
六、施工安全措施1. 遵守施工现场的安全规定，确保施工人员的安全。
2. 定期对施工人员进行安全培训，提高施工人员的安全意识。
3. 做好施工现场的防护措施，防止发生意外事故。
4. 做好施工现场的卫生和环境保护工作，确保施工不影响周围环境。
火灾自动报警及消防联动控制系统施工方案1.系统设计：1.1系统结构设计：根据建筑物的属性和需求，设计系统的结构，包括主控制中心、报警设备、消防设备和联动控制设备等。
1.2布线设计：根据建筑物的各个区域和功能需求，设计系统的布线方案，包括信号传输线路和电源线路的布置。
1.3设备选型：根据建筑物的具体情况，选择适用的火灾自动报警设备、消防设备和联动控制设备。
1.4系统参数设定：根据建筑物的需求，设定系统的各项参数，如灵敏度、报警延时等。
2.设备选型：根据系统设计的要求，选择适用的设备。
主要包括以下几个方面的内容：2.1火灾自动报警设备：根据建筑物的用途和面积，选择适用的烟雾探测器、温度探测器、手动火灾报警按钮等。
2.2消防设备：根据建筑物的需求，选择适用的自动喷水灭火器、气体灭火系统、消防水泵等。
2.3联动控制设备：根据建筑物的需求，选择适用的联动控制面板、报警接收器、应急广播设备等。
3.施工流程：3.1前期准备：确定施工队伍和负责人员，确保施工人员具备相关技术和证书。
准备所需的工具和材料。
3.2布线施工：按照系统设计方案进行布线，包括信号传输线路和电源线路的铺设。
确保布线的安全可靠，并符合相关标准和规范。
3.3设备安装：根据设备选型和系统设计方案，安装火灾自动报警设备、消防设备和联动控制设备。
确保设备安装牢固，符合相关标准和规范。
3.4系统调试：对已安装的设备进行测试和调试，确保各个设备能够正常工作，并与主控制中心进行联动控制。
3.5系统运行测试：对整个系统进行运行测试，模拟火灾报警情况，并验证报警器、消防设备和联动控制设备的正常运行。
3.6完善系统：根据测试结果，对系统进行优化和调整，确保系统的稳定性和可靠性。
4.施工细节：4.1工程图纸绘制：对系统的布线和设备安装进行详细的图纸绘制，并确保图纸与实际施工一致。
4.2施工记录：对施工过程进行详细记录，包括施工日期、施工工序、设备选型、设备安装情况等。
火灾自动报警及消防联动控制系统施工方案一、项目背景与概述火灾是导致人员伤亡和财产损失的主要原因之一、为了及时发现、报警和控制火灾，保障人身财产安全，火灾自动报警及消防联动控制系统在各类建筑物中得到广泛应用。
本施工方案旨在对火灾自动报警及消防联动控制系统进行全面的施工安装，确保系统正常运行并能够及时有效地对火警进行监测、报警和控制。
二、施工流程及步骤1.施工准备：制定详细的施工计划，安排合适的施工人员。
准备所需的施工工具、材料和设备。
2.安装主控箱：根据设计方案，在合适的位置安装主控箱，并确保其固定可靠。
主控箱应设有防火阀，以防止火灾发生时火势蔓延至主控箱造成系统故障。
3.布置传输线路：根据设计方案和建筑物结构，布置传输线路。
传输线路应采用防火材料进行保护，以提高系统的稳定性和可靠性。
4.安装火灾探测器：将火灾探测器固定在合适的位置，并进行调试。
根据设计方案，选择合适的探测器类型和数量，确保系统能够对各类火灾发出准确的警报。
5.安装声光报警器：根据设计方案，安装声光报警器。
声光报警器应配备备用电源，以防止断电时无法正常报警。
6.联动控制设备安装：根据设计方案，安装联动控制设备，包括水泵、喷淋系统、疏散通道控制等。
确保消防联动控制系统能够及时有效地对火灾进行控制。
7.联调和调试：完成系统的安装后，对各个设备进行联调和调试。
确保系统各个功能正常稳定，并与消防主机、报警控制中心等设备进行联动测试。
8.安装报警控制台：根据设计方案，安装报警控制台，并进行调试。
确保报警控制台能够对系统进行远程监控、报警处理和联动控制。
9.完成验收：经过施工人员和相关部门的验收，系统符合设计要求并能够正常运行后，进行最终的验收。
三、施工注意事项1.施工期间要严格按照相关安全规范进行操作，确保施工人员的人身安全。
2.施工期间要与其他施工单位进行沟通协调，确保施工工作的顺利进行。
3.施工过程中要保护好已安装好的设备和线路，避免因施工错误导致设备损坏或线路断裂。

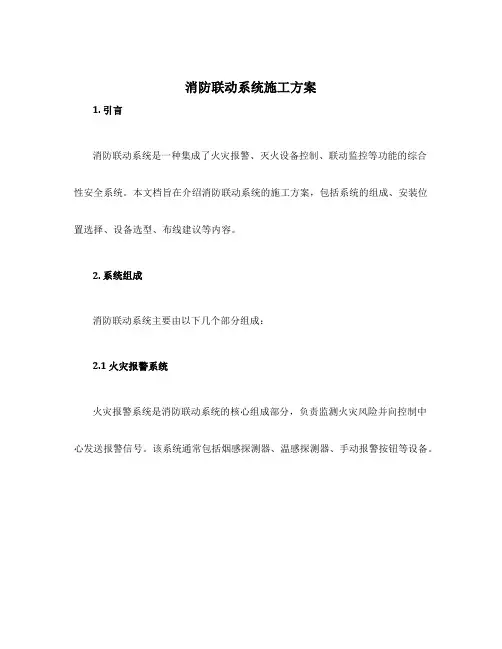

消防联动系统施工方案1. 引言消防联动系统是一种集成了火灾报警、灭火设备控制、联动监控等功能的综合性安全系统。
本文档旨在介绍消防联动系统的施工方案，包括系统的组成、安装位置选择、设备选型、布线建议等内容。
2. 系统组成消防联动系统主要由以下几个部分组成：2.1 火灾报警系统火灾报警系统是消防联动系统的核心组成部分，负责监测火灾风险并向控制中心发送报警信号。
该系统通常包括烟感探测器、温感探测器、手动报警按钮等设备。
2.2 灭火设备控制系统灭火设备控制系统用于对建筑物内的灭火设备进行控制，当火灾报警系统发出报警信号时，该系统会自动启动灭火设备，如喷淋系统、灭火器、自动喷水灭火系统等。
2.3 联动监控系统联动监控系统用于监控建筑物内火灾发生后的情况，包括烟雾扩散、火势蔓延等情况。
该系统通常包括视频监控设备、烟感探测器、温感探测器等。
3. 安装位置选择消防联动系统的安装位置选择是施工过程中的重要环节，合理的安装位置能够更好地发挥系统的功能。
下面是一些常见的安装位置选择原则：•火灾报警系统的烟感探测器应安装在易燃物贮存区域、走廊等可能发生火灾的区域。
•灭火设备控制系统的控制面板应安装在易于操作和观察的位置，如大堂、安保室等。
•联动监控系统的视频监控设备应安装在容易受到火灾影响的区域，如机房、电器间等。
4. 设备选型在选择消防联动系统的设备时，需要考虑以下几个因素：4.1 品牌信誉选择知名品牌的设备可以保证设备的质量和稳定性，降低故障发生的可能性。
4.2 技术参数根据现场的需求和要求，选择技术参数适当的设备。
比如烟感探测器的灵敏度、喷淋系统的喷头流量等。
4.3 兼容性考虑设备与其他安全系统（如视频监控系统、门禁系统）的兼容性，以便实现联动控制和监控。
5. 布线建议消防联动系统的布线建议如下：•火灾报警系统的各个探测器之间应保持合适的距离，以避免互相干扰。
•灭火设备控制系统的控制面板与各个灭火设备之间的连线应保持短暂，以提高控制的灵敏度。
火灾自动报警和消防联动控制系统与强电系统安装施工方案【1】火灾自动报警和消防联动控制系统1.系统简介在消防控制室设置火灾报警控制器及消防联动控制台，消防直通对讲电话总机、并有直通城市消防部门的直通电话。
在各层设置火灾紧急报警按钮以及消防对讲电话插孔，以及在主要设备机房设置消防电话分机。
设置火灾应急广播系统和设置电梯监视控制系统。
2.施工流程：钢管、线槽及线缆敷设→模块箱安装→手动报警按钮安装→探测器安装→主机房设备安装→设备接地→单体设备调试→系统联动试运行→竣工验收3.操作工艺(1)钢管、金属线槽及线缆敷设钢管、金属线槽及线缆敷设请参照进行，火灾自动报警系统中钢管和金属线槽敷设及穿线的还应满足下列要求：1)火灾自动报警系统线缆敷设等应根据《火灾自动报警系统设计规范》的规定，对线缆的种类、电压等级进行检查。
2)对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。
3)不同类型、不同系统、不同电压等级的消防报警线路不应穿入同一根管内或线槽的同一槽孔内。
4)埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。
5)如因条件限制，强电和弱电线路同用一竖井时，应分别布置在竖井的两侧。
6)在建筑物的吊顶内必须采用金属管、金属线槽。
金属线槽和钢管明配时，应按设计要求采取防火保护措施。
7)暗装消火栓配管时应从侧面进线，接线盒不应放在消火栓箱的后侧。
8)管线与线槽的的接地应符合设计要求和有关规范的规定。
9)火灾自动报警系统的传输线路应采用铜芯绝缘线或铜芯电缆，阻燃耐火性能符合设计要求，其电压等级不应低于交流250V。
10)火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“＋”线为红色，“－”线应为蓝色，其余线应根据不同用途采用其它颜色区分。
但同一工程中相同用途的导线颜色应一致，接线端子应有标号。
(2)火灾探测器安装要求1)火灾探测器安装应符合图纸设计要求。
火灾自动报警及联动控制系统工程施工方案01、施工工艺流程施工准备一管道、线槽敷设一线、缆敷设一校接线及绝缘电阻测试一设备安装一单机调试一系统调试一验收。
02、布线1.在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。
在穿线前，应将管内或线槽内的积水及杂物清除干净，有利于穿线后提高线路的绝缘电阻，在穿线时，必须使用护围，以保护导线绝缘层。
2.火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。
3.导线在管内或线槽内，不应有接头或扭结。
导线的接头，应在接线盒内焊接或用端子连接。
4.敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。
穿越人防防护墙或临空墙处，应按规范要求做好密闭处理。
5.管路超过下列长度时，应在便于接线处装设接线盒：5.1管子长度每超过30m,无弯曲时；6.2管子长度每超过20m,有1个弯曲时；7.3管子长度每超过15m,有2个弯曲时；8.4管子长度每超过8m,有3个弯曲时。
9.金属管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。
在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。
10.槽的直线段应每隔L 0~L 5m设置吊点或支点，在下列部位也应设置吊点或支点：10.1槽始端、终端及接头处；10.2接线盒O. 2m处;7. 3线槽走向改变或转角处，应采用防晃吊架。
8.吊装线槽的吊杆直径，不应小于6mm。
9.管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。
10.火灾自动报警系统导线敷设后，应对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ o03、设备安装火灾探测器的安装11.点型火灾探测器的安装位置，应符合下列规定：11.1测器至墙壁、梁边的水平距离，不应小于0.5川。
L 2探测器周围0. 5m内，不应有遮挡物。
消防火灾报警施工方案火灾自动报警及消防联动控制系统施工顺序消防报警施工(每层): 依照图纸(检查确认预埋是否到位→管路疏通→系统穿线)甲方已完成上述内容→绝缘测试(对地、相间电阻均大于 20 兆欧) →锡焊接线端子→设备安装→系统调试→消防检测验收→竣工交接。
消防给水系统(以下统称为给水系统)施工顺序给水系统施工(每层): 检查预留孔、洞是否到位→管路放线→制作管道支架→安装管道支架→管道制作安装→阀门安装→保温→刷红色色环、水流方向做标示→调试→消防检测验收→交接1.1.2.消防报警系统施工方法要求及调试报警设备, 施工前应对其进行现场检验, 均应符合设计要求和国家现行有关标准的规定, 并应具有出厂合格证。
报警及联动控制系统的烟感探测器, 温感探测器, 各类模块, 声光报警器, 双波段红外探测器, 空气采样探测器等。
(1) 施工要求A.我们在施工时将结合厂区内其他专业的工程技术人员配合, 做好接口工作。
B.火灾报警系统各类电线电缆穿线管或者金属线槽(加隔板)保护。
C.火灾报警系统各类信号线、电源线、联动控制线缆均采用阻燃线缆, 导线规格均满足设计要求、符合国家有关规范。
D.导线均按图纸要求各个系统分管敷设。
E.保护管内的导线截面积的总和不超过管内截面积的 40%。
F.保护管、桥架、吊架、支架均符合有关规范要求。
G.在安装设备前将导线进行绝缘电阻测试。
测试电阻值不小于规范要求。
H.在吊顶内或者其它需要引下的地方，导线将穿金属软管保护。
I.各类控制模块将安装在被控设备附近，并加以保护(或者集中安装于模块箱内)。
J.感温、感烟探测器吸顶安装。
(2) 依照图纸检查预留、预埋系统施工按设计图纸检查现场进行安装, 如图纸与现场不符, 应及时通知设计人员与业主人员到现场勘察解决。
(3) 管线疏通(穿钢丝、铁丝)。
管内穿线应在配管工程结束后进行, 用钢丝作引线进行穿线。
(4) 火灾自动报警系统的路线应采用铜芯绝缘导线或者铜芯电缆。
火灾报警及联动控制系统施工工艺流程工准备预埋管打扫管中穿线接头绑扎接地安装安装接线设备开箱检线路检查查系统调试完工查收管路敷设进场管材、型钢、金属线槽及其附件应有材质证明或合格证，并应检查质量、数目、规格型号能否与要求相切合，填写检查记录。
钢管要求壁厚平均，焊缝平均，无劈裂和砂眼棱刺，无凹扁现象，镀锌层内外平均完好无损。
金属线槽及其附件，应采纳经过镀锌办理的定型产品。
线槽内外应圆滑平坦，无棱刺不该有歪曲翅边等变形现象。
电管管与接线盒连结时，须弯 45 度弯后与接线盒敲落口用内扣根母连结。
电线保护管碰到以下状况之一时，应在便于穿线的地点增设接线盒：管路长度超出 20m，无曲折时；管路长度超出 15m，有一个曲折时；管路长度超出 10m，有二个曲折时；管路长度超出 4m，有三个曲折时。
此项比规范要求更为谨慎电线保护管的曲折处不该有折皱、凹陷裂痕，且弯扁程度不该大于管外径的 10%。
明配管时曲折半径不宜小于管外径的 6 倍，暗配管时曲折半径不该小于管外径的 6 倍，当埋于地下或混凝土内时，其曲折半径不该小于管外径的10倍。
当管路暗配时，电线保护管宜沿近来的线路敷设并应减少曲折。
埋入非焚烧体的建筑物、修建物内的电线保护管与建筑物、修建物墙面的距离不该小于 30mm。
金属线槽和钢管明配时，应按设计要求采纳防火保护举措。
电线保护管不宜穿过设备或建筑、修建物的基础，当一定穿过时应采纳保护举措，如采纳保护管等。
敷设在多尘、湿润或有腐化场所的电线保护管，管口及其各连结处均应密封办理。
管路敷设经过建筑物的变形缝（包含沉降缝、伸缩缝、抗震缝等）时应采取赔偿举措。
可采纳接线盒间使用金属软管连结。
明配钢管应摆列齐整，固定点间距应平均，钢管卡间的最大距离如下表，管卡与终端、弯头中点、电气用具或盒（箱）边沿的距离宜为～0.5m。
敷设钢管名钢管直径（毫米）方式称15-2025-3240-5065-100最大同意距离（米）吊支厚壁钢架或沿墙管敷设薄壁钢管1.2.11 吊. 顶内敷设的管路宜采纳独自的卡具吊装或支撑物固定，经装饰单位同意，直径 20mm及以下钢管可固定在吊杆或主龙骨上。
火灾自动报警及消防联动系统施工方案火灾自动报警及消防联动系统是一种用于及早发现和及时报警火灾的系统，以及通过自动启动消防设备进行火灾防控的系统。
该系统以火灾自动报警系统为基础，通过与其他消防设备的联动，实现火灾报警、自动喷水、疏散指引、消防电梯控制等功能。
下面是关于火灾自动报警及消防联动系统的施工方案。
一、系统组成1.火灾自动报警系统：包括火灾探测器、报警控制器、声光报警设备等，用于火灾的早期探测和报警。
2.消防栓系统：包括消防栓、消防泵、水源供应设备等，用于灭火和消防救援。
3.喷淋系统：包括喷淋管路、喷头、水源供应设备等，用于自动喷水灭火。
4.疏散指示系统：包括疏散指示标识、疏散指示灯、疏散通道等，用于指导人员疏散。
5.消防电梯控制系统：包括消防电梯、电梯应急按钮、电梯控制器等，用于在火灾发生时自动控制电梯运行。
二、系统安装与调试1.进行火灾自动报警系统组件的安装和布线，如火灾探测器、报警控制器、声光报警设备等。
2.安装消防栓系统的相关设备，包括消防栓、消防泵、水源供应设备等。
并与火灾自动报警系统进行连锁控制。
3.安装喷淋系统的相关设备，包括喷淋管路、喷头、水源供应设备等。
并与火灾自动报警系统进行连锁控制。
4.安装疏散指示系统的相关设备，包括疏散指示标识、疏散指示灯、疏散通道等。
并与火灾自动报警系统进行连锁控制。
5.安装消防电梯控制系统的相关设备，包括消防电梯、电梯应急按钮、电梯控制器等。
并与火灾自动报警系统进行连锁控制。
6.进行系统的调试和联动测试，确保各个子系统能够正常工作并实现联动控制。
三、系统运行与维护1.对系统进行定期巡检和维护，包括检查各个设备的运行状态和完好性，检查各个连锁控制功能是否正常。
2.定期进行系统的测试和演练，以确保系统在火灾发生时能够正常工作并及时报警。
3.加强对系统操作人员的培训和管理，提高其操作技能和对火灾的应急处理能力。
4.定期更新和维护系统软件，确保系统的安全性和稳定性。
火灾报警及消防联动系统施工方案一、项目背景随着社会的发展，人们对火灾安全的要求越来越高，火灾报警及消防联动系统成为当今社会中必不可少的一部分。
火灾报警及消防联动系统可以通过监测火灾的发生情况，及时报警并启动相应的消防设备，保护人员生命财产的安全。
本文将就火灾报警及消防联动系统的施工方案进行详细介绍。
二、项目概述火灾报警及消防联动系统主要由火灾报警设备、监控设备、控制设备以及消防设备等组成。
火灾报警设备负责监测火灾的发生，监控设备提供视频监控和报警相关信息，控制设备用于控制火灾报警和消防设备的运行。
消防设备主要包括消防水系统、灭火器以及排烟设备等。
三、施工流程1.设计阶段：根据建筑物的用途和面积确定火灾报警及消防联动系统的布局和工程量，并编写详细的施工方案。
2.采购阶段：根据设计方案，采购火灾报警设备、监控设备、控制设备和消防设备等。
3.施工阶段：（1）安装火灾报警设备：根据设计方案，在建筑物的不同区域安装火灾探测器和火灾报警按钮，并进行布线和联网。
（2）安装监控设备：在建筑物的重要区域安装摄像头和监控设备，并进行联网。
（3）安装控制设备：安装控制面板和控制设备，并进行布线和联网。
（4）安装消防设备：安装消防水系统、灭火器和排烟设备，并进行布线和联网。
4.调试阶段：对火灾报警及消防联动系统进行测试和调试，确保整个系统能够正常工作。
5.完工阶段：编制相关施工记录和验收报告，并进行系统的交付和验收。
四、施工原则1.遵循相关设计规范和法律法规。
2.选择合适的设备和材料，确保其质量符合要求。
3.合理布局和安装设备，确保系统的全面监测和联动。
4.保证施工过程和现场安全，防止其他工程对火灾报警及消防联动系统施工的影响。
5.做好与其他工程的协调和配合，确保整体施工进度顺利。
五、施工要求1.施工人员应具备相关的专业知识和技能，保证施工质量。
2.严格执行施工标准和规范，确保施工过程符合要求。
3.施工现场应保持整洁有序，提供良好的工作环境。
火灾自动报警及消防联动系统施工方法一、工艺流程二、系统组件1、控制中心设备：火灾报警控制器、联动控制柜（含多线联动控制盘、联动电源等）、消防应急广播控制柜、消防专用电话总机等；2、现场设备：火灾探测器、手动报警按钮、消火栓按钮、监视模块、控制模块、扬声器、消防电话分机、总线隔离模块、区域报警显示器等。
3、工程材料：电导管、金属软管、接线盒、电线电缆、电缆桥架、支吊架、接线箱、模块盒等。
三、施工准备1、施工前认真、仔细熟悉施工蓝图，熟悉的平面图、系统图、以及安装尺寸图、接线图、设备厂家技术资料。
2、严格按设计图纸进行施工，如确需修改，则应征得建设单位、设计单位和消防建审部门同意，并有修改手续方可施工。
3、检验施工中使用的材料、管、线均应符合施工设计要求和国家现行有关标准的规定。
4、火灾报警系统的探测器、手动报警按钮、控制器等设备进场后小心保管在通风的库房内，保证不受潮、不腐蚀、不碰损。
四、管线预埋1、做好预埋施工准备工作，如:线盒包扎、打眼、定位等工作，并密切注意土建的进度，做好材料供应计划。
2、在施工中用连通管以土建所标In1线为基准点，确定各手动报警按钮、消火栓报警按钮、电话、模块、配电箱线盒的标高，特别是需要定出墙身上的准确位置，确保以后的线盒能完全置身于墙壁内。
3、根据建筑平面图确定按钮（手动报警按钮和消火栓按钮）、探测器、广播的位置，确保其安装位置准确，并不影响以后的各设备安装。
4、线管沿最近的路线敷设，同时尽量避免与其它线管交叉，管子采用插入法入盒（或直通套管）连接，（接线盒用锁紧螺母锁紧）接口处拧紧螺母和护套并牢固密封，保证管子和接线盒连接处牢固，并使用铁丝捆扎和Φ6钢筋点焊（或铁钉）定位，使其紧贴模板，绑扎要求牢固，固定要求定位平整四周均匀，不能有任何移动，并且在容易受机械损伤的地方加强保护。
5、所有线盒及引下管位置在模板处用油漆按强、弱电线路打上不同记号和标志，便于拆模以后查找。
火灾自动报警及消防联动系统施工方案目录一、前言 (3)二、工程概况 (3)1. 工程地点 (4)2. 工程内容 (4)3. 工程目标 (5)三、施工准备 (6)1. 技术准备 (7)a. 系统设计 (8)b. 材料准备 (9)c. 设备选型 (10)2. 物资准备 (11)3. 人员预备 (12)4. 施工机具及仪器准备 (12)四、施工组织与安排 (13)1. 施工组织结构 (14)2. 施工进度计划 (16)3. 施工人员分工 (17)五、现场布线与设备安装 (18)1. 现场勘察 (19)2. 线缆敷设 (20)a. 电缆敷设 (21)b. 光缆敷设 (22)3. 设备安装 (23)a. 火灾报警控制器安装 (25)b. 消防联动控制器安装 (26)c. 传感器安装 (27)d. 消防广播安装 (28)e. 消防电话安装 (30)六、系统调试与联动测试 (31)1. 系统调试 (32)a. 火灾报警控制器调试 (33)b. 消防联动控制器调试 (34)c. 传感器调试 (35)d. 消防广播调试 (36)e. 消防电话调试 (36)2. 联动测试 (38)a. 火灾情况下的联动控制 (39)b. 故障情况下的联动控制 (40)七、系统验收与移交 (42)1. 系统验收 (43)a. 自验收 (44)b. 监理验收 (45)2. 系统移交 (46)八、培训与运维 (48)1. 员工培训 (49)2. 系统运维 (50)九、安全与文明施工 (51)1. 安全措施 (52)2. 文明施工 (53)一、前言随着城市化进程的加快和人们生活水平的提高，火灾安全隐患日益突出，火灾自动报警及消防联动系统的建设已成为现代建筑安全管理的关键环节。
本方案旨在针对火灾自动报警及消防联动系统施工提出一套全面、细致、可行的实施方案，以确保在火灾发生时，系统能够迅速响应，有效减少人员伤亡和财产损失。
二、工程概况本工程为商业综合体项目，涵盖了购物、餐饮、娱乐、办公、酒店等多种功能。
火灾自动报警及消防联动控制系统施工方案Prepared on 22 November 2020火灾报警及联动控制系统施工工艺流程管路敷设1.2.1进场管材、型钢、金属线槽及其附件应有材质证明或合格证，并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。
钢管要求壁厚均匀，焊缝均匀，无劈裂和砂眼棱刺，无凹扁现象，镀锌层内外均匀完整无损。
金属线槽及其附件，应采用经过镀锌处理的定型产品。
线槽内外应光滑平整，无棱刺不应有扭曲翅边等变形现象。
电管管与接线盒连接时，须弯45度弯后与接线盒敲落口用内扣根母连接。
1.2.3电线保护管遇到下列情况之一时，应在便于穿线的位置增设接线盒：管路长度超过20m，无弯曲时；管路长度超过15m，有一个弯曲时；管路长度超过10m，有二个弯曲时；管路长度超过4m，有三个弯曲时。
此项比规范要求更加严谨1.2.4 电线保护管的弯曲处不应有折皱、凹陷裂缝，且弯扁程度不应大于管外径的10%。
1.2.5明配管时弯曲半径不宜小于管外径的6倍，暗配管时弯曲半径不应小于管外径的6倍，当埋于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。
1.2.6当管路暗配时，电线保护管宜沿最近的线路敷设并应减少弯曲。
埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。
金属线槽和钢管明配时，应按设计要求采取防火保护措施。
1.2.7电线保护管不宜穿过设备或建筑、构筑物的基础，当必须穿过时应采取保护措施，如采用保护管等。
1.2.8敷设在多尘、潮湿或有腐蚀场所的电线保护管，管口及其各连接处均应密封处理。
管路敷设经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）时应采取补偿措施。
可采用接线盒间使用金属软管连接。
明配钢管应排列整齐，固定点间距应均匀，钢管卡间的最大距离如下表，管卡与终端、弯头中点、电气器具或盒（箱）边缘的距离宜为～0.5m。
敷设方式钢管名称钢管直径（毫米）15-2025-3240-5065-100最大允许距离（米）吊支架或沿墙敷设厚壁钢管薄壁钢管吊.顶内敷设的管路宜采用单独的卡具吊装或支撑物固定，经装修单位允许，直径20mm及以下钢管可固定在吊杆或主龙骨上。
暗配管在没有吊顶的情况下，探测器的盒的位置就是安装探头的位置，不能调整，所以要求确定盒的位置应按探测器安装要求定位。
明配管使用的接线盒和安装消防设备盒应采用明装式盒。
钢管安装敷设进入箱、盒，内外均应有根母锁紧固定，内侧安装护口。
钢管进箱盒的长度以带满护口贴进根母为准。
箱、线槽和管使用的支持件宜使用预埋螺栓、膨胀螺栓、胀管螺钉、预埋铁件、焊接等方法固定，严禁使用木塞等。
使用胀管螺钉、膨胀螺栓固定时，钻孔规格应与胀管相配套。
各种金属构件、接线盒、箱安装孔不能使用电、气焊割孔，应用电钻、台钻开孔。
配管及线槽安装时应考虑不同系统、不同电压、不同电流类别的线路，不应穿于同一根管内或线槽同槽孔洞。
配管和线槽安装时应考虑横向敷设的报警系统的传输线路如采用穿管布线时，不同防火分区的线路不应穿入同一根管内，但探测器报警线路若采用总线制时不受此限制。
弱电线路的电缆竖井应与强电线路的竖井分别设置，如果条件限制合用同一竖井时，应分别布置在竖井的两侧。
在建筑物的顶棚内必须采用金属管、金属线槽布线。
钢管敷设与热水管、蒸汽管同侧敷设时应敷设在热水管、蒸汽管的下面。
有困难时可敷设在其上面，相互间净距离不应小于下列数值：当管路敷设在热水管下面时为0.20m，上面时为0.3m，当管路敷设在蒸汽管下面时为0.5m，上面时为1m。
当不能满足上述要求时应采用隔热措施。
对有保温措施的蒸汽管上、下净距可减至0.2m。
钢管与其它管道如水管平行净距不应小于0.10m。
当与水管同侧敷设时宜敷设在水管上面（不包括可燃气体及易燃液体管道）。
当管路交叉时距离不宜小于相应上述情况的平行净距。
线槽敷设宜采用单独卡具吊装或支撑物固定，吊杆的直径不应小于6mm，固定支架间距一般不应大于1～1.5m，在进出接线盒、箱、柜、转角、转弯和弯形缝两端及丁字接头的三端0.5m以内，应设置固定支撑点。
固定或连接线槽的螺钉或其它紧固件紧固后其端都应与线槽内表面光滑相接，即螺母放在线槽壁的外侧，紧固时配齐平垫和弹簧垫，线槽桥架跨接扁铜线连接在易观测的一面。
线槽的出线口和转角、转弯处应位置正确、光滑、无毛刺，连接处不应在穿过楼板或墙壁等处进行。
金属管或金属线槽与消防设备采用金属软管和可挠性金属管作跨接时，其长度不宜大于2m，且应采用骑马卡固定，其固定点间距不应大于0.5m，且端头用锁母或卡箍固定，并按规定接地。
暗装消火栓配管时，接线盒不应放在消火栓箱的后侧，而应侧面进线，或同消火栓箱安装按钮位置一致处。
消防设备与管线的工作接地、保护地应按设计和有关规范文件要求施工。
钢管、金属电线（TC）管的连接应按规范进行接地跨焊；镀锌钢管、KBG管的连接应采用黄绿色截面不小于4 mm2进行跨接，金属桥架的连接处应用截面不小于4mm2的铜扁带线或铜线进行可靠连接，确保接地可靠。
管内穿线、线槽内配线安装火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的"+"线为红色，"-"线应为蓝色。
但同一工程中相同用途的导线颜色应一致，接线端子应有标号。
严禁使用别的颜色线型代替总线回路、消防24V电源线，严禁在工程中各类线路相互混用，同类线路颜色不一。
1.3.1 管内穿线、线槽配线前应消除槽内的污物和积水，要有护口保护。
采用镀锌铁丝引线，应无背扣弯，并有相应的机械强度。
1.3.2 管内穿线，管内无接头，穿线后要作密封处理，导线连接牢固，包扎严密，绝缘良好，不伤线芯。
1.3.3 导线连接需要焊接时，接头部分必须盘入接线盒内并堵封严密，以防污染，防止盒内进水，降低绝缘程度。
1.3.4 在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%；1.3.5 缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤；1.3.6 缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确；1.3.7 电源线、信号电缆及建筑物内其他弱电系统的缆线应分离布放。
各缆线间的最小净距应符合设计要求；1.3.8 缆线布放时应有冗余。
在交接间，设备间对绞电缆预留和度，一般为3至6米；工作区为至0.6米；光缆在设备端预留长度一般为5至10米；有特殊要求的应按设计要求预留长度；1.3.9 缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5m；1.3.10 布放缆线的牵引力，应小于缆线允许张力的80%，对光缆瞬间最大牵引力不应超过光缆允许的张力。
在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上；1.3.11 电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处，应固定在桥架的支架上，水平敷设时,直接部份间隔距施3~5m处设固定点。
在缆线的距离首端、尾端、转弯中心点处300~500mm处设置固定点；1.3.12 槽内缆线应顺直,尽量不交叉、缆线不应溢出线槽、在缆线进出线槽部位，转弯处应绑扎固定。
垂直线槽布放缆线应每间隔1.5m处固定在缆线支架上，以防线缆下坠；1.3.13 在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。
４对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他信用电缆应根据缆线的类型、缆径、缆线芯数为束绑扎。
绑扎间距不宜大于1.5m，扣间距应均匀、松紧适应；金属管或金属线槽与消防设备采用金属软管和可挠性金属管作跨接时，其长度不宜大于2m，且应采用骑马卡固定，其固定点间距不应大于0.5m。
软管同线槽、电管连接均需使用锁母连接。
软管同铁管连接须用软硬管接头1.3.15 电线穿好后必须测绝缘电阻，电阻值必须符才进行下一道工序安装。
探测器安装探测器应在即将调试方可安装，安装前先将探测器底座的穿线孔封堵，予留在盒内的导线用剥线钳剥去绝缘外皮，露出线芯10-15mm（注意不要碰掉编号套管），顺时针压接在探测器底座的各个接线端子上，然后将底座用配套的机螺丝固定在予埋盒上，编好探测器的地址码，安装探测器，探测器的确认灯，应面向便于人员观察的主要入口方向，并上好防护罩，做好防潮、防尘、防火、防腐蚀措施。
同时探测器的安装位置需满足以下要求：探测器至墙壁、梁边的水平距离≮0.5m，探测器正下方及其周围0.5m内不应有遮挡物。
在有空调系统房间内安装时，探测器至送风口边水平距离应≥0.5m，探测器至多孔送风口水平距离应≧0.5m；顶棚有回风口的应安装在回风口附近。
探测器安装宜水平安装，当必须倾斜安装时，倾斜角度应≤45度，若倾角＞45度必须加装底座调正。
电梯井、升降机和电梯机房隔板有开口部位，则在机房井道上方安装探测器，若无开口部位则应在电梯井、升降机上方顶棚和机房内顶棚上分别安装探测器。
手动报警按钮安装1.5.1 安装高度为底层边距地面距离1.3m～1.5m，且有明显的标志（相邻两个手报的最近步行距离应≤30m）。
按钮外接导线应≥0.1m余量且端部有明显标志。
火灾报警控制器安装1.6.1 落地式安装应垂直，不得倾余底边高出地坪0.1m～0.2m。
壁挂式应安装牢固，安装在轻质墙上应有加固措施，底边距地面高度≤1.5m。
1.6.2 引入控制器的电缆和电线，应符合以下的要求：配线应整齐，避免交叉，度应固定牢固；端子板不应随外界机械压力，导线端部应有回路标志，字迹清晰；端子极每个接线端接线≤2根；导线应有≮0.2m余量，导线应绑扎成束，导线引入线穿线后应封堵。
1.6.3 控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。
主电源应有明显标志。
1.6.4 控制器接地牢固，并有明显标志，报警器主电源保护开关不应采用漏电保护开关。
模块等设备安装1.7.1 固定在墙面上的手报、按钮、模块、端子箱、层显、控制器、消火栓按钮等设备除应满足安装高度要求外，还应保证竖边垂直度≯每米2毫米/米，确保安装平正，且应用螺杆、螺帽固定牢固（以人工用手施加外力不发生晃动、歪斜为准）。
必要时可使用胶粘剂辅助安装。
用于控制强电设备（风机、强切、水泵等）的模块，应安装在强电控制柜两侧或后部的墙上，禁止安装在强电设备控制柜内，如必须安装在强电设备控制柜内，模块、继电器等必须尽可能的安装在柜内上部，且模块的进线必须穿金属软管、黄蜡管保护且应与柜内其他线路隔开2㎝以上。
模块与报警控制器之间连接的总线、控制线、电源线不宜引入强电设备控制柜或从强电设备控制柜穿过，必须引入或穿过的须穿管保护（铠装电缆除外）且应与柜内其他线路隔开2㎝以上。
输入、输出模块与控制设备连接方式须使用包塑金属软管及锁母、锁扣进行连接保护，模块安装须使用模块底盒（或明装H86盒）。
