桥梁梁板静载试验方法

桥梁荷载试验方案静载试验技术探索桥梁是现代交通建设中不可或缺的重要组成部分，为了确保桥梁的安全性和可靠性，荷载试验是必不可少的步骤。

本文将探讨桥梁荷载试验方案中的静载试验技术。

一、试验目的桥梁静载试验是为了验证临时支座、桥墩基础和桥梁本身的抗震能力、稳定性以及构件的受力性能。

通过试验，可以提供评估和验证桥梁设计的依据，并为桥梁的施工和验收提供可靠的技术依据。

二、试验对象静载试验主要针对各类桥梁，包括悬索桥、斜拉桥、梁桥等。

试验对象应根据桥梁的特点和设计要求确定。

三、试验方法1. 持续加载试验法：将试验工况逐步加载，观察桥梁在不同工况下的变形和裂缝情况，以评估其受力性能。

2. 阶段加载试验法：按照预先制定的加载计划，逐步增加荷载，记录桥梁的变形和应力情况，并进行相关分析。

3. 按比例加载试验法：根据设计要求，按照桥梁的设计荷载比例进行加载试验，以验证桥梁的受力性能是否满足设计要求。

四、试验设备1. 试验机：用于施行荷载，计算和控制加载的试验机。

2. 传感器：用于实时监测桥梁的位移、变形、应力、应变等参数。

3. 数据采集系统：用于实时采集、记录和分析试验过程中的数据。

4. 显示器和记录仪：用于显示和记录试验过程中的数据和结果。

五、试验步骤1. 准备工作：检查试验设备的工作状态，安装传感器并校准。

2. 试验布置：根据试验方案，确定试验点的位置和布置方式。

3. 荷载施加：按照试验方案，施加相应的荷载，并记录桥梁的变形和应力情况。

4. 数据分析：根据传感器采集到的数据，进行数据处理和分析，并做出相应的结论。

5. 结果评估：根据试验结果，评估桥梁的受力性能是否满足设计要求，并提出相应的建议和改进措施。

六、试验安全在进行桥梁静载试验时，需要严格遵守相关安全规定，确保试验人员和周围环境的安全。

同时，要对试验设备进行定期维护和检修，确保其正常工作。

七、试验结果分析根据试验结果的分析，可以评估桥梁的抗震能力、稳定性和受力性能，并为桥梁设计和施工提供可靠的依据。

桥梁静载试验方法步骤一、试验准备1.1制定方案进行桥梁静载试验前，需根据桥梁的结构特点、设计要求、荷载等级等因素，制定详细的试验方案，包括试验的目的、加载方案、测点布置、仪器设备、安全措施等。

1.2安装仪器根据试验方案，安装所需的测试仪器，包括应变仪、位移计、百分表等，同时确保这些仪器在试验前均已校准，以确保采集数据的准确性。

1.3确定加载位置根据试验方案，确定加载位置，通常选取桥梁的关键部位，如跨中、支点等。

加载位置的选取应确保试验的代表性和安全性。

1.4准备加载设备根据试验方案，准备所需的加载设备，如砝码、千斤顶、反力架等。

同时，确保这些设备的安全性和可靠性。

二、试验实施2.1加载分级根据试验方案，将加载分为多个等级，通常包括预加载和逐级加载两个阶段。

预加载是为了确保测试仪器和加载设备正常工作，逐级加载则是根据桥梁的实际承载能力逐步增加荷载。

2.2加载控制在加载过程中，应严格控制加载速率和加载过程，确保加载的平稳和安全。

同时，应实时监测桥梁的应变和位移变化，以确保桥梁结构的安全。

2.3数据采集与处理在加载过程中，应安排专人对测试仪器进行监控，并记录每个加载等级下的应变、位移等数据。

试验结束后，对采集的数据进行整理和分析，提取有用的信息。

三、试验结果分析3.1应变、位移分析根据采集的应变和位移数据，进行详细的分析和处理。

通过对比不同位置的应变和位移数据，可以得出桥梁在不同荷载作用下的变形情况。

结合设计资料和相关规范，对桥梁的结构性能进行评估。

3.2结构强度评估通过对应变数据的分析，可以推断出桥梁在不同荷载作用下的结构强度变化。

结合桥梁的设计承载能力以及其他结构性能指标，对桥梁的结构强度进行评估。

若发现异常数据或桥梁结构性能不满足设计要求，需及时采取措施进行处理。

3.3报告编写根据试验过程和结果分析，编写详细的桥梁静载试验报告。

报告应包括试验目的、加载方案、测点布置、仪器设备、安全措施、试验数据、结果分析等内容。

采用简易单梁静载试验快速检测预应力混凝土T梁的整体工作状态单梁静载试验是通过对梁体直接加载并利用各种试验仪器来检测梁体的应变和挠度，从而确定梁体在外力作用下所发生的变化和梁体的整体工作状态的试验方法。

这种方法作为一种检测手段，无论在检查梁体质量方面，还是在检验设计合理性方面，都是比较完善的。

但现场实施检测的过程中往往费工费时，影响施工，不被施工单位所接受。

在某新建高速公路小盈岭l#大桥施工过程中，我们采用简易单梁静载试验，对缺陷T梁进行了快速检测，既达到了试验目的，又不影响施工单位的架梁施工，取得了良好的经济技术效果。

现将有关情况简述如下。

1 工程概况小盈岭l#大桥上部结构设计为预应力混凝土T梁，全部采取现场预制。

施工期问，适逢低温季节，因养护原因造成T梁外观质量欠佳。

架设前，虽经回弹测试梁体质量能够达到设计标准，但从安全角度考虑，在不影响施工的前提下采用单梁静载试验进行复核，以确定缺陷梁体的施工质量。

”2 潜载试验方案2．1 T梁静载简易装置为了不影响施工缺陷梁体置于架设位置试验，试验加载采用50t电动油泵液压千斤顶，加载量大小用液压传感器调控。

配重架置于梁下，由二根6m长I36工字钢作主梁，七根长I16工字钢作次梁，次梁顶部铺5cm厚木板。

配重采用砂袋，放置在木板上。

T梁静载试验装置如图l所示。

2．2 试验荷载及加载方法2．2．1 试验荷载该桥设计荷载为汽—20，挂—100，设计跨中弯矩M为215．77t—m，其最不利位置在跨中处。

T梁计算跨径L取值：L＝29．14m跨中荷载P取值： P＝4m／L＝4×215．77／29。

14＝29．62(t)故试验荷载N取值：N＝300kN2．2．2 加载方式试验荷载按试验性质分预加载和正式荷载两部分。

预加载加载分为三级，分别为60kN、180kN、300kN。

正式荷载加载分为五级60kN、120kN、180kN、240kN、300kN。

每级荷载加载10分钟后开始测值，最后一级荷载(300kN)加载30分钟后才能测值。

桥梁静载试验方法步骤-回复桥梁静载试验是评估桥梁结构承载能力和安全性的重要手段。

在进行桥梁静载试验时，需要按照一定的步骤进行操作。

下面将详细介绍桥梁静载试验的方法步骤。

步骤一：准备工作首先，需要对桥梁的技术资料进行详细的调查和研究，包括桥梁的结构形式、材料特性、设计载荷等相关信息。

同时，还需要对试验设备进行检查和校准，确保设备的精确度和可靠性。

步骤二：试验方案制定根据桥梁的特点和试验目的，制定科学合理的试验方案。

试验方案应包括试验加载方式、加载阶段划分、静载试验荷载的大小和载荷示值的测量精度等内容。

步骤三：安装测量设备在进行静载试验之前，需要将各种测量设备安装在桥梁上，以便测量和记录试验数据。

常用的测量设备包括应变仪、位移传感器、测斜仪、倾斜仪等。

步骤四：加载力的施加根据试验方案，在桥梁上施加试验荷载。

试验荷载通常包括静载、脉冲荷载和疲劳荷载等，以模拟桥梁在不同工况下的受力情况。

在施加荷载过程中，需要记录荷载大小和加载过程中的变形情况。

步骤五：变形和应力监测在试验过程中，需要实时监测桥梁的变形和应力情况。

通过应变仪等设备可以对桥梁各个部位的应变情况进行测量和记录，以判断结构的受力状态。

同时，还需要使用位移传感器等设备监测桥梁的位移变化，以评估结构的刚度和变形能力。

步骤六：数据分析和评估试验结束后，需要对试验数据进行分析和评估。

通过对测量数据的处理和分析，可以得出桥梁的承载性能、刚度和变形能力等重要参数，并进一步进行结构的评价和安全性的判定。

步骤七：试验报告编写根据试验数据的分析结果和评估结论，撰写试验报告。

试验报告应包括试验目的和任务、试验过程的描述、试验数据的分析和评估结果等内容，为后续的结构设计和改进提供科学依据。

桥梁静载试验是一项复杂而细致的工作，需要经过精心的计划和操作。

只有通过科学合理的试验方法和步骤，才能获得准确可靠的试验数据，并为桥梁结构的安全性评估提供重要参考。

梁(板)静载试验初步方案一、试验目的和内容静载试验是对桥梁结构工作状态进行直接测试的一种鉴定手段。

梁结构在试验荷载作用下，通过测试结构的静应变、静挠度，藉以判断桥梁结构的工作状态和受力性能。

本次试验的目的主要是对预制梁板在使用荷载下的受力性能进行测试，了解单梁的实际受力性能，从而积累科学技术资料，为设计提供试验资料。

二、试验技术标准和依据1、《大跨径混凝土桥梁的试验方法》（经1982年10月在柏林举行的专题第五次专家会议通过），交通部公路科学研究所、交通部公路局技术处、交通部公路规划设计院，1982年10月，北京（以下简称《试验方法》）；2、《公路工程质量检验评定标准》JTG F80/1-2004；3、《公路桥涵设计通用规范》JTG D60-2004；4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004；5、《公路桥涵设计规范汇编》2001年版人民交通出版社（以下简称《规范》）；6、《公路桥梁承载能力检测评定规程（征求意见稿）》交通部公路科学研究所；7、《桥梁工程检测手册》人民交通出版社。

8、设计施工图纸。

三、测试项目和测点布置1、测试跨中应变：测试跨中应变能较好地反映设计和施工质量情况，预应力梁以砼应变为主，在梁跨中梁底、顶板各布置二个应变测点，一侧四分点梁底布置二个应变测点，跨中腹板沿梁高均布置三个应变测点，共布置12个应变测点。

2、测试跨中挠度：满足正常使用对结构的刚度要求，体现在跨中挠度应小于设计计算值或规范规定的允许值,梁跨中、四分点各布置二个挠度测点。

3、测试支座变形（沉陷）：测定支座沉陷量是消除其对跨中挠度的影响,两端支座处分别布置二个测点检测支座变形（沉陷）。

4、测定残余值：试验荷载卸载后，测定梁挠度值、应变值与卸载后相对应的残余值比值，利于梁结构试验结果评定。

5、裂缝观测:试验前和试验过程中，对梁结构是否已出现裂缝进行观测，以了解梁施工质量和利于试验数据分析。

桥梁动静载试验方法桥梁动静载试验可是确保桥梁安全的超重要手段呢！咱先来说说静载试验。

静载试验就像是给桥梁来一场安静的压力测试。

工程师们会在桥梁上布置好多测量的小设备，像应变片呀，水准仪之类的。

然后呢，把一些重物，可能是大铁块或者装满沙子的袋子，按照设计好的重量和位置放在桥上。

这就好比给桥梁加了个担子，看看它在这种静态压力下的表现。

应变片可以测量桥梁各个部位的变形情况，就像桥梁的小医生在给它做身体检查，看看哪里被压得有点“难受”，也就是变形过大。

水准仪呢，是看桥梁有没有哪里下沉得厉害。

通过这些测量的数据，我们就能知道桥梁的结构是不是够结实，能不能承受日常或者特殊情况下的重量啦。

再来说动载试验，这个就比较有趣啦。

动载试验就像是让桥梁动起来做运动。

可以让不同类型的车辆按照规定的速度在桥上行驶，模拟真实的交通状况。

在这个过程中，测量设备就像小侦探一样，它们要捕捉桥梁在车辆行驶过程中的振动情况。

这个振动频率和幅度都是很关键的信息哦。

如果振动太厉害，就像人跳舞跳得太疯狂，那可能就有问题啦。

比如说，可能是桥梁的结构设计有点小缺陷，或者是有一些地方连接得不够牢固。

而且呀，动载试验还能检测出桥梁在动态荷载下的疲劳性能。

就像人老是重复做一个动作会累一样，桥梁老是受到车辆来来去去的压力，也会疲劳的。

通过动载试验，我们就能提前发现这些小隐患，然后把它们解决掉，让桥梁健健康康的。

总之呢，桥梁的动静载试验是非常重要的，它就像是给桥梁做了一次全面的体检，让我们能放心地在桥上走来走去，不用担心桥梁会突然出啥问题呢。

这背后可是工程师们的精心设计和认真检测的功劳呀。

桥梁静载实验计划方案引言桥梁作为现代交通运输系统的重要组成部分,其安全性和可靠性直接关系到人民生命财产安全。

为了确保桥梁的结构完整性,有必要定期进行静载实验,评估桥梁在重载作用下的承载能力和变形情况。

本方案旨在制定一套科学、规范的静载实验流程,为桥梁维护保养提供数据支持。

实施步骤1. 选择试验桥梁根据桥梁使用年限、日常载荷情况、上次检测时间等因素,确定本次需要进行静载实验的桥梁。

优先考虑老旧桥梁和重要交通干线上的桥梁。

2. 准备工作(1) 组建实验小组,明确人员分工。

(2) 确定试验时间,选择交通量较小的夜间或节假日进行。

(3) 准备试验仪器:应力传感器、位移计、应变片等。

进行设备检测和校准。

(4) 现场勘察,制定交通管制预案。

3. 布置传感器根据桥梁结构特点,在桥面及主要受力构件位置布置应力、位移等传感器,确保能够获取全面的数据信息。

4. 加载试验(1) 使用装载车或钢重逐步加载至设计载荷的1.2倍。

(2) 实时记录各传感器读数变化。

(3) 卸载后继续观测,直至数据恢复正常水平。

5. 数据分析(1) 绘制载荷-应力/位移曲线,分析桥梁刚度和承载力。

(2) 检查是否存在异常读数,判断结构是否存在缺陷。

(3) 与理论模型对比,评估设计的合理性。

6. 报告撰写综合现场观测和数据分析结果,编写静载实验报告,提出维修加固建议(如有需要)。

注意事项1. 加载过程中,要有专人监控桥梁变形情况,一旦发现异常立即停止试验。

2. 实验数据要保存完整,作为桥梁历史记录。

3. 加载时控制好车辆行驶速度和稳定性,避免冲击荷载。

4. 试验结束后,及时疏导交通,恢复通行秩序。

总结通过静载实验,我们可以全面评估桥梁的实际承载性能,并及时发现潜在的安全隐患,为桥梁维护保养提供重要依据。

让我们共同努力,确保桥梁工程质量,为人民出行护航!。

桥梁工程静载荷试验方案一、引言桥梁是连接两个相邻地区的重要交通设施，所承受的荷载通常有静载荷和动载荷两种。

静载荷是指桥梁所承受的恒定荷载，如桥墩、桥梁自重、车辆和行人对桥梁的静态荷载等，它是桥梁设计中最基本的考虑因素之一。

本试验方案旨在通过对桥梁静载荷的试验来验证桥梁设计的合理性，对桥梁的安全性和稳定性进行评估，从而为桥梁施工提供科学的参考依据。

二、试验目的1、验证桥梁设计的合理性：通过对桥梁静载荷的试验，验证桥梁设计的承载能力和结构合理性。

2、评估桥梁的安全性和稳定性：通过试验结果，评估桥梁在静态荷载下的变形和应力情况，判断桥梁的安全性和稳定性。

3、为桥梁施工提供参考依据：通过试验结果，为桥梁的施工提供科学的参考依据，确保桥梁施工的安全性和质量。

三、试验内容1、桥梁静载荷试验：在桥梁建成前，通过在桥梁上加装人工模拟的静态荷载，测量桥梁结构的变形和应力情况，从而评估桥梁的承载能力和结构的合理性。

2、试验方案制定：根据桥梁的设计参数和施工材料的力学特性，制定合理的试验方案，确定试验荷载的大小、位置和布置方式等。

3、试验数据采集：通过安装测量设备，在试验中对桥梁的变形和应力进行实时监测和数据采集，获得准确的试验数据。

4、试验结果分析：根据试验数据，对桥梁的变形和应力情况进行分析，评估桥梁的安全性和稳定性，为桥梁设计和施工提供科学依据。

四、试验过程1、试验前准备：对桥梁的设计参数和施工资料进行全面调研，确定试验的目的和内容，制定合理的试验方案。

2、试验荷载设置：根据试验方案，确定试验荷载的大小和布置方式，设置合理的试验荷载，确保试验的真实性和有效性。

3、试验设备安装：在桥梁上安装测量设备，如应变片、变形计、力传感器等，确保试验数据的准确性和可靠性。

4、试验数据采集：在试验过程中，及时监测和采集桥梁的变形和应力数据，保证试验数据的准确性和完整性。

5、试验结果分析：对试验数据进行分析，评估桥梁的安全性和稳定性，为桥梁设计和施工提供科学依据。

桥梁静载试验方案一、试验目的1、评价桥梁结构在静载作用下的力学性能；2、验证桥梁设计及材料选用的合理性；3、提供实测资料为该桥梁的验收及后续监测提供依据。

二、试验范围1、静载试验对象：新建和存在较长时间的中小跨径桥梁；2、桥梁跨径：≤100m；3、静荷载：静水压力或专门制作布草板经过钢球加固组合而成的荷载板；4、荷载的施加方式：平均布荷局部点荷；5、荷载的大小：参考设计荷载的70%～100%；6、静荷的施加时间：每次2～3天，总时间不少于10天；7、静荷的施加方式：（1）水压法：在试验前，先在桥梁河床上搭设好平台和支撑，将大型水泵组成高压水网，用5-10个施压点分别施加荷载；（2）张拉法：在桥梁两端架设张拉设备，对试验产品施加拉力，达到设计荷载并维持。

三、试验计划1、试验前准备（1）检查桥梁的核心构件及连接部位，确保符合设计要求；（2）桥梁结构的限载标识必须保留；（3）尽量确保试验期间周围环境安静，避免震动和人员或车辆行走时对试验结果的影响；（4）安装位移、应变、应力传感器和多个点应变仪。

2、试验操作（1）为每个荷载施加点安装传感器，精确测量荷载在桥梁中的传递过程；（2）根据桥梁的受力特点施加荷载，例如在桥梁的腹板上施压，或在桥塔上的主孔中施拉力；（3）监控荷载的作用下桥梁的反应，测量不同部位的位移、挠度、轴向力、弯曲力和剪力等；同时记录相应荷载下的悬臂梁弯矩值和土壤支座反力；（4）根据荷载大小、试验方案和监测结果预判桥梁的反应；四、试验结果处理1、观察桥梁在诸多荷载作用下的响应情况、计算荷载引起的各项结构参数的变化，并综合比较试验前后桥梁受力性能的变化；2、计算桥梁在线上设计荷载下的承载力和刚度，并与设计值进行对比分析。

如果差异较大，需要对设计符合性进行再评价和修改；3、对受力构件的损伤程度、裂缝情况等进行评价分析，对需要修复或替换的构件提出具体措施；4、评估桥梁的健康状况，为后续的监测及维护提供数据支撑。

可编辑修改精选全文完整版预制梁板静载及成桥静、动载试验检测方案预制梁板静载试验方案一、试验目的和内容预制梁板静载试验是对结构工作状态进行直接测试的一种鉴定手段。

结构在试验荷载作用下，通过测试控制截面的静应变、静挠度，并与理论计算结果对比，从而判断结构的工作状态和受力性能。

试验的目的主要是通过对预制梁板在设计使用荷载下的受力性能进行测试，了解单梁的实际受力性能，从而积累科学技术资料，为设计提供试验资料。

二、试验技术标准和依据1、《大跨径混凝土桥梁的试验方法》（经1982年10月在柏林举行的专题第五次专家会议通过），交通部公路科学研究所、交通部公路局技术处、交通部公路规划设计院，1982年10月，北京（以下简称《试验方法》）；2、《公路工程质量检验评定标准》 JTG F80/1-2004；3、《公路桥涵设计通用规范》 JTG D60-2004；4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004；5、《公路桥梁承载能力检测评定规程（征求意见稿）》交通部公路科学研究所；6、《公路工程技术标准》 JTG B01-2004；7、《桥梁工程检测手册》人民交通出版社;8、《城市桥梁设计荷载标准》CJJ77-98;9、相关的图纸及文件。

三、测试项目和测点布置1、测试跨中砼应变：测试跨中应变能较好地反映设计和施工质量情况，预应力梁以砼应变为主，在梁跨中和一侧四分点梁底、顶板各布置二个应变测点，跨中腹板沿梁高布置三个应变测点，共布置14个应变测点。

2、测试跨中挠度：满足正常使用对结构的刚度要求，体现在跨中挠度应小于设计计算值或规范规定的允许值,梁跨中、四分点各布置二个挠度测点。

3、测试支座变形（沉陷）：测定支座沉陷量是消除其对跨中挠度的影响,两端支座处分别布置二个测点检测支座变形（沉陷）。

4、测定残余值：试验荷载卸载后，测定梁挠度值、应变值与卸载后相对应的残余值比值，利于梁结构试验结果评定。

5、裂缝观测:试验前和试验过程中，对梁结构是否出现裂缝进行观测，拟了解梁施工质量和利于试验数据分析。

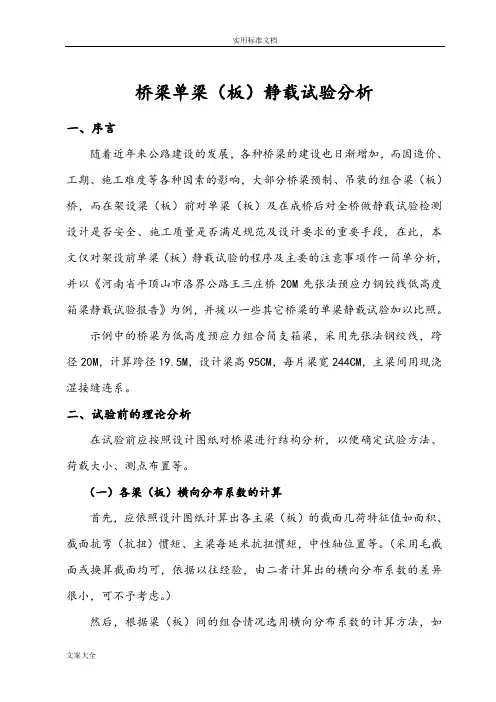

桥梁单梁（板）静载试验分析一、序言随着近年来公路建设的发展，各种桥梁的建设也日渐增加，而因造价、工期、施工难度等各种因素的影响，大部分桥梁预制、吊装的组合梁（板）桥，而在架设梁（板）前对单梁（板）及在成桥后对全桥做静载试验检测设计是否安全、施工质量是否满足规范及设计要求的重要手段，在此，本文仅对架设前单梁（板）静载试验的程序及主要的注意事项作一简单分析，并以《河南省平顶山市洛界公路王三庄桥20M先张法预应力钢铰线低高度箱梁静载试验报告》为例，并援以一些其它桥梁的单梁静载试验加以比照。

示例中的桥梁为低高度预应力组合简支箱梁，采用先张法钢绞线，跨径20M，计算跨径19.5M，设计梁高95CM，每片梁宽244CM，主梁间用现浇湿接缝连系。

二、试验前的理论分析在试验前应按照设计图纸对桥梁进行结构分析，以便确定试验方法、荷载大小、测点布置等。

（一）各梁（板）横向分布系数的计算首先，应依照设计图纸计算出各主梁（板）的截面几荷特征值如面积、截面抗弯（抗扭）惯矩、主梁每延米抗扭惯矩，中性轴位置等。

（采用毛截面或换算截面均可，依据以往经验，由二者计算出的横向分布系数的差异很小，可不予考虑。

）然后，根据梁（板）间的组合情况选用横向分布系数的计算方法，如示例中的桥梁可采用G－M法、刚性横梁法或二者同时采用，取用最不利的情况，而如果是空心板桥则应采用铰接板法。

在横向分布系数得出后，综合考虑预制梁的情况（中、边梁的预制宽度，截面几何特征值等），取用最大的横向分布系数，留待下一步分析时采用。

（二）、计算二期恒载＋活荷载的各项内力由于试验时，预制梁已成形且钢束张拉完毕，即一期恒载已加载完成，所以计算的各项内力应是二期恒载＋活载形成的，其中包括主梁（板）间的湿接缝（铰缝）、桥面系、活载、冲击荷载、温度力、混凝土收缩徐变等，且各项荷载间应进行荷载组合，选取最不利组合计算其控制截面的弯矩、剪力等各项内力，但此内力值为全桥建成后主梁（板）全截面承受的二期恒载＋活载内力值，而在某些情况下，预制梁比成桥时的截面尺寸要小（如示例中的主梁间有湿接缝），截面几何特征值也要小一些，因此，应将内力值按照各相关公式中预制梁与成桥后主梁全截面的截面几何特征值的关系进行修正，然后取用修正值做试验的基础数据。

桥梁静载试验报告背景介绍桥梁静载试验是一种用于评估桥梁结构安全性和承载能力的重要方法。

通过施加静力荷载，可以模拟桥梁在使用过程中受到的实际荷载，从而判断桥梁的结构强度和稳定性。

本文将介绍桥梁静载试验的步骤和相关认证要求。

步骤一：试验准备在进行桥梁静载试验之前，需要进行充分的试验准备工作。

首先，需要对试验对象进行详细的检查和评估，确保桥梁结构完整且符合试验要求。

其次，需要制定试验方案，包括试验荷载、试验持续时间等参数的确定。

最后，需要准备试验设备和人员，确保试验过程的顺利进行。

步骤二：试验过程在进行桥梁静载试验时，需要按照预定的试验方案进行操作。

首先，需要在桥梁上设置试验荷载，可以使用重型卡车、水袋等方式施加荷载。

在施加荷载之前，需要对试验荷载进行校准，确保其准确性和稳定性。

然后，需要监测和记录桥梁的变形、应力、挠度等参数，以评估桥梁在不同荷载作用下的性能。

在试验过程中，需要密切监测桥梁结构的变化，并根据需要进行调整和修正。

步骤三：试验结果分析在完成桥梁静载试验后，需要对试验结果进行分析和评估。

首先，需要对试验数据进行处理和整理，以便进行后续的分析。

然后，可以使用各种分析方法，如数值模拟、统计分析等，对试验结果进行深入研究。

最后，根据试验结果，可以评估桥梁的结构安全性和承载能力，并提出相应的建议和措施。

步骤四：试验认证和报告撰写桥梁静载试验的结果需要进行认证，并编写相应的试验报告。

首先，需要将试验结果提交给相关的机构或专家进行评审和认证。

评审过程通常包括对试验数据的验证、试验设备的合规性、试验过程的规范性等方面的检查。

通过评审后，可以撰写试验报告，其中包括试验目的、试验方案、试验过程、试验结果分析等内容。

试验报告需要清晰、准确地描述试验过程和结果，并提供有关桥梁结构安全性和承载能力的评估。

结论桥梁静载试验是评估桥梁结构安全性和承载能力的重要手段。

通过按照预定的试验方案施加静力荷载并监测桥梁的变形和应力，可以评估桥梁在实际使用情况下的性能。

桥梁单梁（板）静载试验分析一、序言随着近年来公路建设的发展，各种桥梁的建设也日渐增加，而因造价、工期、施工难度等各种因素的影响，大部分桥梁预制、吊装的组合梁（板）桥，而在架设梁（板）前对单梁（板）及在成桥后对全桥做静载试验检测设计是否安全、施工质量是否满足规范及设计要求的重要手段，在此，本文仅对架设前单梁（板）静载试验的程序及主要的注意事项作一简单分析，并以《河南省平顶山市洛界公路王三庄桥20M先张法预应力钢铰线低高度箱梁静载试验报告》为例，并援以一些其它桥梁的单梁静载试验加以比照。

示例中的桥梁为低高度预应力组合简支箱梁，采用先张法钢绞线，跨径20M，计算跨径19.5M，设计梁高95CM，每片梁宽244CM，主梁间用现浇湿接缝连系。

二、试验前的理论分析在试验前应按照设计图纸对桥梁进行结构分析，以便确定试验方法、荷载大小、测点布置等。

（一）各梁（板）横向分布系数的计算首先，应依照设计图纸计算出各主梁（板）的截面几荷特征值如面积、截面抗弯（抗扭）惯矩、主梁每延米抗扭惯矩，中性轴位置等。

（采用毛截面或换算截面均可，依据以往经验，由二者计算出的横向分布系数的差异很小，可不予考虑。

）然后，根据梁（板）间的组合情况选用横向分布系数的计算方法，如．示例中的桥梁可采用G－M法、刚性横梁法或二者同时采用，取用最不利的情况，而如果是空心板桥则应采用铰接板法。

在横向分布系数得出后，综合考虑预制梁的情况（中、边梁的预制宽度，截面几何特征值等），取用最大的横向分布系数，留待下一步分析时采用。

（二）、计算二期恒载＋活荷载的各项内力由于试验时，预制梁已成形且钢束张拉完毕，即一期恒载已加载完成，所以计算的各项内力应是二期恒载＋活载形成的，其中包括主梁（板）间的湿接缝（铰缝）、桥面系、活载、冲击荷载、温度力、混凝土收缩徐变等，且各项荷载间应进行荷载组合，选取最不利组合计算其控制截面的弯矩、剪力等各项内力，但此内力值为全桥建成后主梁（板）全截面承受的二期恒载＋活载内力值，而在某些情况下，预制梁比成桥时的截面尺寸要小（如示例中的主梁间有湿接缝），截面几何特征值也要小一些，因此，应将内力值按照各相关公式中预制梁与成桥后主梁全截面的截面几何特征值的关系进行修正，然后取用修正值做试验的基础数据。

桥梁单梁（板）静载试验分析一、序言随着近年来公路建设的发展，各种桥梁的建设也日渐增加，而因造价、工期、施工难度等各种因素的影响，大部分桥梁预制、吊装的组合梁（板）桥，而在架设梁（板）前对单梁（板）及在成桥后对全桥做静载试验检测设计是否安全、施工质量是否满足规范及设计要求的重要手段，在此，本文仅对架设前单梁（板）静载试验的程序及主要的注意事项作一简单分析，并以《河南省平顶山市洛界公路王三庄桥20M先张法预应力钢铰线低高度箱梁静载试验报告》为例，并援以一些其它桥梁的单梁静载试验加以比照。

示例中的桥梁为低高度预应力组合简支箱梁，采用先张法钢绞线，跨径20M，计算跨径19.5M，设计梁高95CM，每片梁宽244CM，主梁间用现浇湿接缝连系。

二、试验前的理论分析在试验前应按照设计图纸对桥梁进行结构分析，以便确定试验方法、荷载大小、测点布置等。

（一）各梁（板）横向分布系数的计算首先，应依照设计图纸计算出各主梁（板）的截面几荷特征值如面积、截面抗弯（抗扭）惯矩、主梁每延米抗扭惯矩，中性轴位置等。

（采用毛截面或换算截面均可，依据以往经验，由二者计算出的横向分布系数的差异很小，可不予考虑。

）然后，根据梁（板）间的组合情况选用横向分布系数的计算方法，如示例中的桥梁可采用G－M法、刚性横梁法或二者同时采用，取用最不利的情况，而如果是空心板桥则应采用铰接板法。

在横向分布系数得出后，综合考虑预制梁的情况（中、边梁的预制宽度，截面几何特征值等），取用最大的横向分布系数，留待下一步分析时采用。

（二）、计算二期恒载＋活荷载的各项内力由于试验时，预制梁已成形且钢束张拉完毕，即一期恒载已加载完成，所以计算的各项内力应是二期恒载＋活载形成的，其中包括主梁（板）间的湿接缝（铰缝）、桥面系、活载、冲击荷载、温度力、混凝土收缩徐变等，且各项荷载间应进行荷载组合，选取最不利组合计算其控制截面的弯矩、剪力等各项内力，但此内力值为全桥建成后主梁（板）全截面承受的二期恒载＋活载内力值，而在某些情况下，预制梁比成桥时的截面尺寸要小（如示例中的主梁间有湿接缝），截面几何特征值也要小一些，因此，应将内力值按照各相关公式中预制梁与成桥后主梁全截面的截面几何特征值的关系进行修正，然后取用修正值做试验的基础数据。

引言梁静载试验是结构工程中重要的试验方法之一，用于评估梁的承载能力和结构稳定性。

本文档旨在提供一种标准的梁静载试验方案，以确保试验的可靠性和一致性。

实验目的本梁静载试验的目的是： 1. 评估梁的承载能力和结构稳定性； 2. 验证梁的设计参数和理论分析的准确性； 3. 收集梁在加载过程中的变形、位移和应力数据，为后续的分析提供基础。

实验设备和材料1.强度足够的梁体样本；2.用于加载的试验机；3.传感器和数据采集系统，用于记录和监测梁的变形、位移和应力；4.合适的加载装置和夹具，以确保加载的均匀性和可控性；5.其他必要的辅助设备和材料。

实验步骤以下是进行梁静载试验的基本步骤：步骤1：准备工作1.清理试验台面，将试验机、传感器和数据采集系统等设备放置合适的位置；2.检查试验机和传感器的工作状态，确保其正常运行；3.根据实验需求，选择合适的梁体样本，并检查其质量和尺寸是否符合要求。

步骤2：安装梁体样本1.将梁体样本固定在试验机的加载装置上，并确保其稳定和牢固；2.根据需要，在梁的上表面和底表面安装应变计，以监测梁的应变变化；3.根据需要，在梁的适当位置安装位移传感器，用于监测梁的位移变化。

步骤3：加载试验1.设置试验机的加载速度和加载方式（例如静态加载或动态加载），并根据设计要求进行加载；2.通过数据采集系统实时监测和记录梁的变形、位移和应力等相关数据；3.在适当的时间点停止加载，并记录梁体的破坏负荷。

步骤4：数据处理和分析1.整理和处理记录的数据，包括梁的变形、位移和应力等参数；2.绘制梁的载荷-变形、载荷-位移和载荷-应力曲线，并进行相应的数据分析；3.计算梁的强度指标和结构稳定性参数，并与设计参数和理论分析结果进行比较。

步骤5：结果与结论根据实验数据和分析结果，得出对梁结构承载能力和稳定性的评价，并得出相关的结论。

安全注意事项进行梁静载试验时，需要遵守以下安全注意事项： 1. 操作人员必须具备相关的技能和经验，熟悉试验设备和实验原理； 2. 在加载过程中，严禁站在试验台面或试验机下方，以防止试验过程中的意外伤害； 3. 加载装置和夹具必须经过合理的设计和测试，确保其可靠性和安全性； 4. 在试验过程中，需要确保试验台面和周围环境的整洁和安全，防止杂物干扰试验和操作。

预应力空心板梁单梁静载方案目录1 工程概况 (1)1.1 项目简介 (1)1.2 技术标准 (1)1.3 试验依据 (1)2 桥梁荷载试验 (1)2.1 荷载试验的基本原则 (1)2.2 荷载试验与计算分析的联系 (2)3 静载试验方案 (3)3.1 测试截面的选择及工况设置 (3)3.2 试验测点的布置 (3)3.3 试验加载与分级 (5)3.4 荷载试验控制 (6)3.4.1 试验准备阶段 (6)3.4.2 试验加载的控制与安全 (6)3.5 试验结果整理与分析 (7)3.5.1 试验资料修正 (7)3.5.2 试验曲线整理及分析 (8)3.5.3 桥梁承载能力评定 (9)1 工程概况1.1 项目简介检测1片20m预应力混凝土空心板梁。

进行的检测项目有：单梁静载试验。

1.2 技术标准预制梁采用C50混凝土。

1.3 试验依据《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）《公路桥涵设计通用规范》（JTG D60-2004）《公路旧桥承载能力鉴定方法》（试行）19882 桥梁荷载试验2.1 荷载试验的基本原则（1）．选择关键部位，体现结构受力特点荷载试验的主要测试内容是应力（应变）和挠度等反映承载力的指标，而承载力体现了结构在最不利受力状况下，各主要因素影响的综合反映值。

结构整体的最不利受力状况必须是与结构承载力的主要部位相对应，因此，测试控制部位必须突出结构体系受力的特点，选择结构的关键部位，充分反映结构整体工作协调性。

（2）．测试内容反映结构承载力指标承载力指标主要包括强度、刚度、稳定性、动力响应、动力特性等。

不同的结构体系，承载力测试的指标侧重也有所不同。

因此，在确定试验方案时，应通过试验前分析，选择量测单元的量程，并按荷载效应的主方向布设量测单元。

使荷载试验测试内容充分反映结构承载力指标。

（3）．通过试验观察梁体裂缝、下挠等病害的发展情况、查找原因荷载试验的另一个目的是通过试验分析结构破损、下挠及裂缝等病害表现的产生原因，在试验荷载作用下的发展情况及对结构使用的影响。

桥梁施工中的静载力测试方法桥梁是连接两个地理位置的重要交通设施，其安全性和稳定性对于交通运输的顺畅至关重要。

而在桥梁的施工过程中，静载力测试是一项重要的工作，用于评估桥梁的承载能力和结构的稳定性。

本文将介绍桥梁施工中常用的静载力测试方法，以及其原理和应用。

静载力测试是通过施加静态荷载来测试桥梁结构的变形和承载能力。

在桥梁施工中，常用的静载力测试方法包括静载试验、静载荷重试验和静载振动试验。

静载试验是一种常见的测试方法，通过施加一定的静态荷载来测量桥梁结构的变形和应力。

这种方法通常使用静载试验机来施加荷载，并通过传感器来测量变形和应力。

静载试验可以模拟实际使用条件下的荷载情况，评估桥梁结构的安全性和可靠性。

通过静载试验，可以确定桥梁的设计参数，如桥墩的尺寸和深度，以及桥面板的厚度和强度。

静载荷重试验是一种更为精确的测试方法，通过施加一系列不同的静态荷载来测量桥梁结构的变形和荷载性能。

这种方法通常使用荷重试验机来施加荷载，并通过传感器来测量变形和应力。

静载荷重试验可以模拟不同荷载条件下的桥梁变形和承载能力，评估桥梁结构的稳定性和安全性。

通过静载荷重试验，可以确定桥梁的最大承载能力和变形限制，为桥梁的设计和施工提供重要参考。

静载振动试验是一种新兴的测试方法，通过施加一定的静态荷载和振动荷载来测量桥梁结构的动态响应和变形。

这种方法通常使用振动试验机来施加荷载，并通过传感器和振动分析仪来测量变形和响应。

静载振动试验可以模拟实际使用条件下的动态荷载情况，评估桥梁结构的动态性能和稳定性。

通过静载振动试验，可以确定桥梁的动态响应频率和模态形态，为桥梁的设计和施工提供重要参考。

在桥梁施工中，静载力测试方法的选择取决于具体的工程要求和条件。

静载试验是一种常见且可靠的测试方法，适用于大部分桥梁结构的评估。

静载荷重试验是一种更为精确和全面的测试方法，适用于对桥梁结构的承载能力和变形性能进行详细评估。

静载振动试验是一种新兴的测试方法，适用于对桥梁结构的动态性能和稳定性进行研究。
