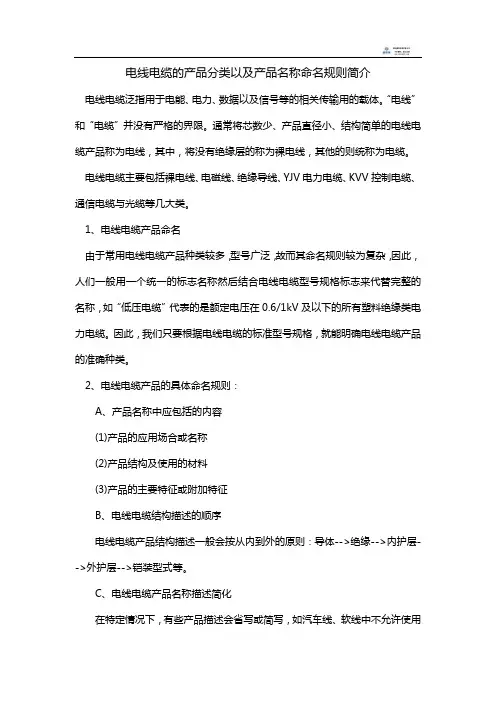

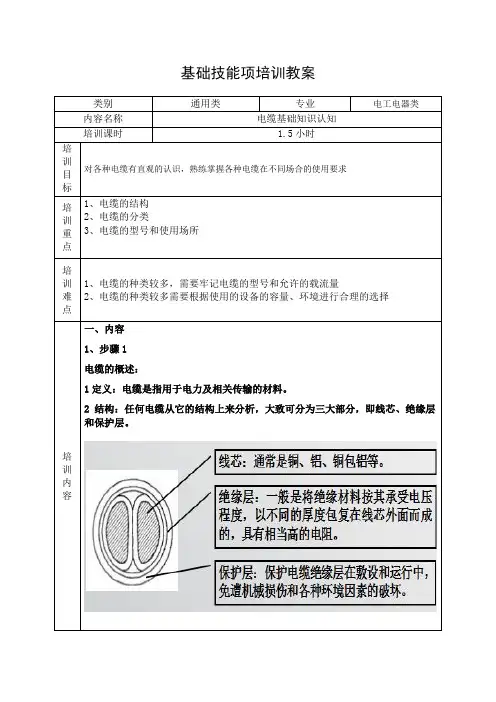

电线电缆的产品分类以及产品名称命名规则简介电线电缆泛指用于电能、电力、数据以及信号等的相关传输用的载体。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的电线电缆产品称为电线，其中，将没有绝缘层的称为裸电线，其他的则统称为电缆。
电线电缆主要包括裸电线、电磁线、绝缘导线、YJV电力电缆、KVV控制电缆、通信电缆与光缆等几大类。
1、电线电缆产品命名由于常用电线电缆产品种类较多，型号广泛，故而其命名规则较为复杂，因此，人们一般用一个统一的标志名称然后结合电线电缆型号规格标志来代替完整的名称，如“低压电缆”代表的是额定电压在0.6/1kV及以下的所有塑料绝缘类电力电缆。
因此，我们只要根据电线电缆的标准型号规格，就能明确电线电缆产品的准确种类。

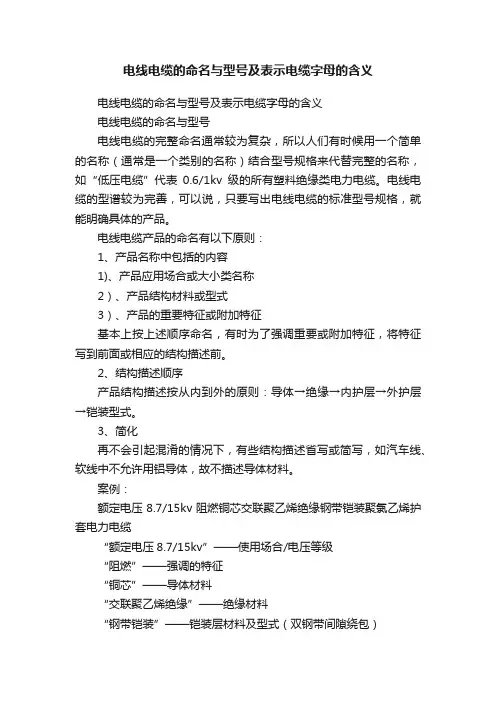

2、电线电缆产品的具体命名规则：A、产品名称中应包括的内容(1)产品的应用场合或名称(2)产品结构及使用的材料(3)产品的主要特征或附加特征B、电线电缆结构描述的顺序电线电缆产品结构描述一般会按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式等。
C、电线电缆产品名称描述简化在特定情况下，有些产品描述会省写或简写，如汽车线、软线中不允许使用用铝导体，一般使用的都是铜芯导体，因此一般不会描述特意描述导体结构。
比如：假设某电线电缆名称为“额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“，按照上述所说的三条标准，可理解为：“额定电压8.7/15kV”——电线电缆的额定电压。
“阻燃”——电线电缆的特定特征“铜芯”——电线电缆导体使用的材料“交联聚乙烯绝缘”——电线电缆绝缘层所使用的材料“钢带铠装”——电线电缆铠装层材料及特殊型式“聚氯乙烯护套”——电线电缆护套层使用的材料“电力电缆”——电线电缆产品所属的大类别与之对应的型号词可表示为ZR-YJV22-8.7/15。
型号的组成与顺序表示规则如下：1:类别、用途2:导体3:绝缘4:内护层5:结构特征6:外护层7:使用特征其中，因为电线电缆产品一般使用铜作为主流导体材料，故铜芯代号T一般不表示。
矿用电缆命名规则矿用电缆是在矿井工作环境中使用的一种特殊电缆，它具有耐高温、耐磨损、耐腐蚀等特点，能够适应恶劣的工作条件。
为了方便识别和管理，矿用电缆通常按照一定的命名规则进行命名。
下面将介绍一些常见的矿用电缆命名规则。
1. 根据导体材料命名根据导体材料的不同，矿用电缆可以分为铜芯电缆和铝芯电缆。
铜芯电缆具有导电性能好、耐腐蚀等特点，适用于长距离输电；铝芯电缆则具有重量轻、价格低等优势，适用于中小型输电。
因此，根据导体材料的不同，可以使用"C"表示铜芯电缆，使用"A"表示铝芯电缆。
2. 根据绝缘材料命名矿用电缆的绝缘材料有多种，常见的有聚氯乙烯(PVC)、交联聚乙烯(XLPE)等。
聚氯乙烯绝缘电缆具有良好的电气性能和机械性能，适用于一般场合；交联聚乙烯绝缘电缆则具有更高的耐热性和耐老化性能，适用于高温环境。
因此，可以使用"P"表示聚氯乙烯绝缘电缆，使用"X"表示交联聚乙烯绝缘电缆。
3. 根据屏蔽材料命名矿用电缆为了防止外界电磁干扰和电气故障，通常会采用屏蔽层进行屏蔽。
常见的屏蔽材料有镀铜屏蔽和铝塑带屏蔽。
镀铜屏蔽具有良好的导电性能和屏蔽效果，适用于电磁环境较差的场所；铝塑带屏蔽则具有重量轻、价格低等优势，适用于一般场合。
因此，可以使用"C"表示镀铜屏蔽，使用"A"表示铝塑带屏蔽。
4. 根据外护套材料命名矿用电缆的外护套材料有多种，常见的有聚氯乙烯(PVC)、聚乙烯(PE)、聚氯乙烯抗油护套等。
聚氯乙烯外护套具有良好的电气性能和机械性能，适用于一般场合；聚乙烯外护套则具有更高的耐磨损性能，适用于有机械冲击的场所；聚氯乙烯抗油护套则具有耐油性和耐磨损性能，适用于有油污的场所。
因此，可以使用"P"表示聚氯乙烯外护套，使用"E"表示聚乙烯外护套，使用"O"表示聚氯乙烯抗油护套。
电缆编号命名规则
在电缆工程中，准确的电缆编号是非常重要的。
它能够帮助工程师准确地识别、定位和维护电缆连接。
为了确保电缆编号的一致性和易读性，制定一套规则是必要的。
首先，电缆编号应该包含一些关键信息，以便快速识别和追踪电缆。
通常，这
些信息包括电缆类型、用途、位置和索引号等。
例如，一个典型的电缆编号可以包含了这些信息：电缆类型为通信电缆，用于楼层间信号传输，位于A楼B层，索
引号为001。
其次，为了保持编号的一致性，可以采用一定的格式和命名规则。
例如，可以
使用字母和数字的组合来表示不同的电缆类型和用途，如A代表通信电缆、B代
表电力电缆、C代表控制电缆等。
接着，可以使用楼层、区域或房间号来表示电缆的位置信息，这样能够更方便地进行定位和维护。
最后，可以使用连续的数字序列来唯一标识每个电缆，以确保每个编号都是独一无二的。
此外，为了提高电缆编号的可读性和易记性，可以考虑使用简洁的缩写、规范
的命名规则和清晰的标识符。
例如，可以使用T表示通信电缆、P表示电力电缆、
C表示控制电缆，以及使用F表示楼层、R表示房间等。
这样的命名规则可以让工
程师更容易理解和使用电缆编号。
总之，电缆编号的命名规则应该能够准确地传达电缆的类型、用途、位置和索
引信息，并且具备一致性、易读性和易记性。
通过制定规范的命名规则，能够有效地提高电缆工程的管理效率和工作效益。
电力电缆的命名规则详解电力电缆是供电系统中至关重要的组成部分，用于输送电能。
它们在建筑物、工厂、公共设施和其他领域起着至关重要的作用。
为了确保电力电缆的有效运行和管理，电缆的命名规则变得非常重要。
在本文中，我们将深入探讨电力电缆的命名规则，以便更好地理解和使用它们。
1. 标准与命名规范电力电缆的命名规则通常遵循一定的国际或行业标准。
国际电工委员会（IEC）发布的IEC 60228标准规定了电力电缆的导体材料、截面积、绝缘材料等方面的要求和分类。
各个国家或地区也可能存在自己的标准和规范，如美国的美国电工委员会（NEC）标准和欧洲的EN标准。
2. 电缆类型与用途电力电缆根据其用途和结构可以分为多种类型。
根据电压等级，可以将电力电缆分为低压电缆、中压电缆和高压电缆。
根据导体材料的不同，可以分为铜芯电缆和铝芯电缆。
还有阻燃电缆、屏蔽电缆、裸导线等不同类型的电缆根据具体的应用需求进行命名。
3. 编号系统为了方便管理和标识不同类型的电力电缆，常采用编号系统。
该编号系统通常由字母和数字组成，可以提供关于电缆性能、结构和用途的信息。
IEC标准中使用的编号系统以字母和数字的组合表示电缆的不同方面。
其中，字母表示电缆的用途，如"A"表示建筑物内部电力电缆，"B"表示地下电缆；数字表示电缆的其他特性，如导体截面积、绝缘材料等。
4. 具体标识除了编号系统，电力电缆还可以通过其他方式进行具体标识。
根据电缆的颜色进行标识，这在识别和安装过程中非常有帮助。
标示电缆为安全生命线的可以使用红色，标示为地线的可以使用绿色或黄绿色。
电缆上也可以印刷有关电缆的信息，如生产厂家、型号、批次号等。
这些标识可以提供有关电缆的更多详细信息，方便维护和更换。
5. 注意事项在使用电力电缆时，需要注意一些事项。
要根据具体的应用需求选择合适的电缆类型和规格。
在安装和维护过程中要遵循相关的安全规范和标准，确保电缆的安全可靠运行。
电力电缆命名规则在电力系统中，电力电缆起着输送电能的重要作用。
为了方便管理和使用，电力电缆需要进行命名。
下面将介绍电力电缆的命名规则。
1. 电压等级电力电缆的命名首先需要标明其电压等级。
电压等级通常以大写字母表示，比如A、B、C等。
不同的电压等级对应着不同的电力传输能力和使用场合，这样命名可以方便用户选择合适的电缆。
2. 电缆型号电缆型号是电缆的唯一标识符，用于区分不同种类的电缆。
电缆型号通常由字母和数字组成，其中字母表示电缆的用途和结构，数字表示电缆的截面积。
例如，YJV-3*150表示绝缘聚氯乙烯电缆，截面积为150平方毫米。
3. 绝缘材料电力电缆的绝缘材料也需要在命名中体现出来。
常见的绝缘材料有聚氯乙烯、交联聚乙烯、橡皮等。
在电缆命名中，绝缘材料通常以缩写形式出现，比如PVC表示聚氯乙烯，XLPE表示交联聚乙烯。
4. 核心数目和截面积电力电缆通常由多个导体组成，这些导体可以是单芯、双芯、三芯等。
在电缆命名中，需要明确电缆的核心数目和每个导体的截面积。
例如，YJV-3*150表示三芯电缆，每个导体的截面积为150平方毫米。
5. 外护层材料为了保护电缆免受外界环境的影响，电缆通常还会加上一层外护层。
外护层材料可以是聚氯乙烯、聚乙烯、铠装等。
在电缆命名中，外护层材料通常以缩写形式出现，例如PVC表示聚氯乙烯。
电力电缆的命名规则包括电压等级、电缆型号、绝缘材料、核心数目和截面积以及外护层材料。
通过合理的命名规则，可以方便用户选择合适的电缆，并确保电缆的正确使用和管理。
需要注意的是，在命名电力电缆时，应遵循相关标准和规范，确保电缆的安全可靠性。
此外，电力电缆的命名规则可能因不同国家和地区的标准而有所差异，使用时应参考当地的标准和规定。
电力电缆作为电力系统的重要组成部分，其命名规则对于电力系统的正常运行和管理具有重要意义。
通过遵循规范的命名规则，可以方便用户选择合适的电缆，并提高电缆的使用效率和安全性。
电缆命名基础知识 .txt31 岩石下的小草教我们坚强，峭壁上的野百合教我们执著，山顶上的松树教我们拼搏风雨，严寒中的腊梅教我们笑迎冰雪。
电线电缆的表示方法电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A- 安装线B-绝缘线C-船用电缆K- 控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B 级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V— PVC塑料YJ— XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2- 铜带屏蔽L- 棉纱编织涂蜡克Q-铅包5）特征代号B- 扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S- 双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3— PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01 （ BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10 （ BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52 （ RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53 （ RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、 YCW—重型橡套软电缆YZ、 YZW—中型橡套软电缆YQ、 YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电线及控制电缆等一般的额定电压为300/300V 、300/500V 、 450/750V ；中低压电力电缆的额定电压一般有0.6/1kv、 1.8/3kv、 3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。
电线电缆的芯数根据实际需要来定，一般电力电缆主要有1、2、3、4、5 芯，电线主要也是 1～5 芯，控制电缆有1～ 61 芯。
标称截面是指导体横截面的近似值。
为了达到规定的直流电阻，方便记忆并且统一而规定的一个导体横截面附近的一个整数值。
我国统一规定的导体横截面有0.5 、 0.75 、1、 1.5 、2.5 、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200 等。
这里要强调的是导体的标称截面不是导体的实际的横截面，导体实际的横截面许多比标称截面小，有几个比标称截面大。
实际生产过程中，只要导体的直流电阻能达到规定的要求，就可以说这根电缆的截面是达标的。
4、标准编号我们现在生产的电线电缆绝大部分国家或行业都有明确的标准规定的，主要的目的当然为使设计、使用统一。
我这里主要介绍几个与我公司生产产品相关的电线电缆标准编号。
1）GB 5023-1997 额定电压 450/750V 及以下聚氯乙烯绝缘电缆2）JB 8734-1998 额定电压 450/750V 及以下聚氯乙烯绝缘电缆电线和软线2） GB 5013-1997 额定电压450/750V 及以下橡皮绝缘电缆3）GB/T 12706-2002额定电压1kV 到 35kV 挤包绝缘电力电缆及附件4） GB/T 9330-1988 塑料绝缘控制电缆5、举例说明a) VV-0.6/1 3× 150＋ 1× 70 GB/T 12706.2-2002铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为0.6/1kv，3+1 芯，主线芯的标称截面为150mm2，第四芯截面为70mm2。
b) BVVB-450/750V 2× 1.5 JB 8734.2-1998铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，额定电压为450/750v， 2 芯，导体的标称截面为1.5mm2。
c) YJLV22-8.7/103× 120 GB/T 12706.3-2002铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为8.7/10kv，3 芯，主线芯的标称截面为120mm2。
四、电缆主要材料1、铜丝：采用电解铜作为原料，经连铸连轧工艺制成的的铜线称为低氧铜线；经上引法制成的铜线称为无氧铜线。
低氧铜线含氧量为100~250ppm，含铜量为 99.9~9.95% ，导电率为 100~101%。
无氧铜线含氧量为4~20ppm，含铜量为 99.96~9.99% ，导电率为 102%。
铜的比重为 8.9g/cm3 。
2、铝线：用作电线用的铝线都要进行退火软化过。
用作电缆用的铝线一般不用软化。
电线电缆用的铝的电阻率要求达到0.028264 Ω .mm2/m，铝的比重为 2.703g/cm3 。
3、聚氯乙烯（ PVC）：聚氯乙烯塑料是以聚氯乙烯树脂为基础，加入各种配合剂混合而成的，如防老剂、抗氧剂、填料、光亮剂、阻燃剂等，其密度为 1.38 ～1.46g/cm3 左右。
聚氯乙烯材料的特点：力学性能优越，耐化学腐蚀，不延燃，耐候性好，电绝缘性能好，容易加工等。
聚氯乙烯材料的缺点：①燃烧时有大量有毒的烟雾发出；②热老化性能差。
聚氯乙烯有绝缘料与护套料之分。
4、聚乙烯（ PE）：聚乙烯是由精制的乙烯聚合而成的，按密度可分为低密度聚乙烯（LDPE）、中密度聚乙烯（ MDPE）、高密度聚乙烯（ HDPE）。
低密度聚乙烯的密度一般为0.91~0.925g/cm3 ；中密度聚乙烯的密度一般为0.925~0.94g/cm3；高密度聚乙烯的密度一般为0.94~0.97g/cm3。
聚乙烯材料的优点：①绝缘电阻和耐电压强度高；②在较宽的频带范围内，介电常数ε 和介质损耗角正切值tg δ小；③富于可挠性，耐磨性能好；④耐热老化性能、低温性能及耐化学稳定性好；⑤耐水性能好，吸湿率低；⑥用它制作的电缆质量轻，使用敷设方便。
聚乙烯材料的缺点：①接触火焰时易燃烧；②软化温度较低。
5、交联聚乙烯（XLPE）：现在电缆行业使用的主要有二种类型的交联聚乙烯。
一种是以硅烷作交联剂的，叫硅烷交联料，主要应用在低压电线电缆的绝缘层上。
另一种是以过氧化二异丙苯（DCP）作交联剂的交联聚乙烯料，其主要是由聚乙烯、交联剂和抗氧剂组成。
主要应用在中、高压电缆的绝缘层上，对绝缘耐压等级越高，要求纯净度就越高。
DCP是一种过氧化物，温度越高，分解越快，其分解后就会催化聚乙烯起交联反应。
DCP在常温下也会分解，不过分解速度很慢，但加热到一定的温度（温度超过 125℃时）会快速分解。
硅烷交联剂也有同样的性能，但它还需要有水来作助剂，才能起到完全的接枝反应。
现在的硅烷交联聚乙烯市场上主要有二种类型，一种叫一步法，一种叫二步法（这种叫法与学术上的硅烷交联叫法不同）。
一步法的绝缘料是交联剂与催化剂已预先混好，也有叫成共聚物法料；二步法料是分 A 料与 B 料，在生产前将 A、B 料拌匀。
一步法的料贮藏时间很短，二步法的料主料与催化剂料分开，所以贮藏时间较长，但混合后的料必须要马上用掉。
另外，硅烷交联料中还可以加入碳黑母料，起到耐气候作用，用在绝缘架空电缆系列产品中。
交联聚乙烯材料的优点：电气性能比聚乙烯还优良；其机械性能比聚乙烯好，所以应用比聚乙烯广泛。
软化温度比PVC 高，电缆正常的运行温度能达到90℃。
缺点是加工困难，易燃烧。
五、工序中产品质量要求、常见问题及解决方法公司各工序的产品质量要求、常见问题及解决方法在公司颁发的《各工序检验规程》、《各设备操作及安全规程》中有详细的规定。
作为各岗位的操作人员必须熟练掌握本操作岗位的相关知识。
再通过在实践中积累经验，成为一名合格的操作员工。
六、检验及测量1）检验的重要性下面来讲一讲检验的重要性。
对于企业来说，产品的质量是企业的信誉和市场营销的根本。
电线电缆的产品质量主要由几大因素组成？概括来讲，有原材料、设备、工艺、制造技术及检验等这五大主要因素。
大家经常听说是这样讲的：产品质量是制造出来的，不是检验出来的。
这实际上是一句典型的中国哲学家讲的哲理。
事实上产品质量制造技术是根本，检验把关是关键。
从五大主要因素来看，原材料的好坏，是否按工艺要求进行加工，制造各环节有没有质量问题，最终成品能否达到要求等都是靠检验人员和操作工根据相应的标准来检验发现的。
我们工厂检验主要有三大环节。
第一个是原材料检验，第二个是工序检验，第三是成品检验。
不要认为检验就是检验人员的事情，其实工序检验中分二块，一块是检验员对工序生产中的半成品进行检验，另一块重要的环节就是操作工进行的自检和互检。
检验员可能只能检查到表面现象，操作工的自检和互检才是产品质量的根本保证。
操作人员在生产过程中一发现质量问题，马上可以自己进行判断好坏，如果判断不了，可以请检验人员或相关技术人员进行。
所以一个合格的操作工，不仅要会熟练操作设备，更要熟悉所要生产的产品的质量要求，会检验产品的质量是否达到工艺要求。
当然，对生产中出现的有质量问题的产品必须进行严格考核，从小到大，从轻到重，有一套完整的考核办法。
不然一切的检验工作的作用都会被弱化，甚至无法达到产品质量把关作用。
2）常用测量工具常用的测量外径和厚度的工具有千分尺、游标卡尺、投影仪；常用的测量长度的工具有游标卡尺、圈尺、直尺、皮尺、机械计米器、电子计米器等；常用测量温度的工具为温度计、热电偶测温仪等。
我公司常用的测量器具还有电子枰、万用表、真空压力表、设备上的气压表、电流表、电压表、转速表等。
3）基本测量方法1．圆形导体尺寸测量使用工具：外径千分尺或游标卡尺测量步骤：（ 1）圆形导体直径及 f 值测量取 1m左右的试样，将导线试样弄直，在垂直于试样轴线的同一截面上，在相互垂直的方向上进行测量，可得 D1 和 D2，这样的测量在试样的两端及中间共测量三处；得6 个数据，取其平均值。
D平均 = （D1+D2+ +D6） /6（2）f 值就是导体的不圆度， f 值用同一截面上测量的最大读数与最小读数之差来定义。
按上述测量结果取三个截面上测得的直径之差中的最大一个差值，作为 f 值。
