高低压电气设备安装质量的控制要点

电气安装质量控制点引言概述：电气安装是建筑工程中非常重要的一环，质量控制是确保电气安装工作安全可靠运行的关键。

本文将从五个方面介绍电气安装质量控制的关键点，分别是设计准备、材料选用、施工过程、验收测试和维护管理。

一、设计准备：1.1 确定电气负荷需求：根据建筑物的用途和规模，确定电气负荷需求，包括照明、动力、空调等方面的用电需求。

准确的负荷计算是电气设计的基础。

1.2 安全电气设计：根据国家标准和规范，设计电气布线、开关箱、配电箱等设备的位置、容量和布置。

确保电气系统的安全可靠运行，防止火灾和电击等事故的发生。

1.3 保证电气设备的可靠性：选择合适的电气设备，如开关、插座、电缆等，确保其质量可靠，并满足相关的标准和要求。

二、材料选用：2.1 选择正规厂家的产品：选用具有良好信誉和质量保证的厂家生产的电气设备和材料，避免使用假冒伪劣产品，确保电气安装的质量和安全性。

2.2 材料的适用性和兼容性：根据设计要求，选择适用于不同环境和工况的电气材料，并确保各种材料之间的兼容性，以提高电气系统的可靠性和稳定性。

2.3 材料的防护和绝缘性能：选用具有良好防护和绝缘性能的材料，如电缆护套、绝缘胶带等，以确保电气设备在潮湿、高温等恶劣环境下的正常运行。

三、施工过程：3.1 严格遵循施工规范：按照电气设计要求和相关的施工规范进行施工，确保电气设备的正确安装和连接，避免因施工不规范而引发的安全隐患。

3.2 合理布线和敷设电缆：根据设计要求，合理布置电缆和导线，避免交叉干扰和过度弯曲，确保电气系统的电阻、电容和电感等参数在允许范围内。

3.3 安全接地和防雷措施：合理设置接地装置，确保电气设备和人员的安全。

同时，采取适当的防雷措施，减少雷击对电气设备的影响。

四、验收测试：4.1 安全检查和试运行：在电气安装完成后，进行安全检查，确保电气设备的安装和接线符合相关要求。

随后进行试运行，测试电气设备的运行状态和性能是否正常。

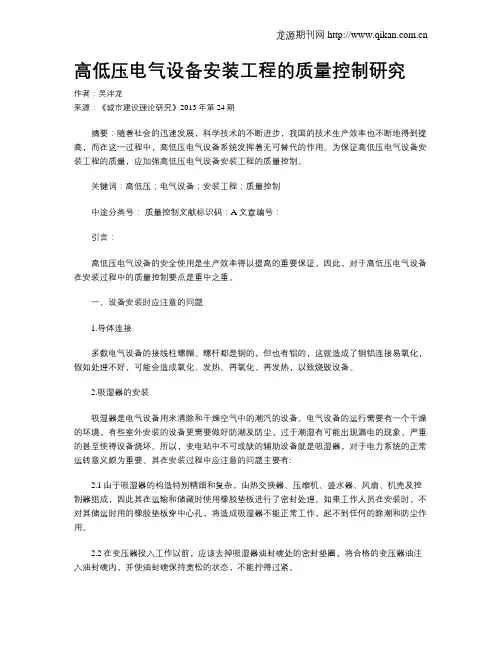

高低压电气设备安装工程的质量控制研究作者：吴泮龙来源：《城市建设理论研究》2013年第24期摘要：随着社会的迅速发展，科学技术的不断进步，我国的技术生产效率也不断地得到提高，而在这一过程中，高低压电气设备系统发挥着无可替代的作用。

为保证高低压电气设备安装工程的质量，应加强高低压电气设备安装工程的质量控制。

关键词：高低压；电气设备；安装工程；质量控制中途分类号：质量控制文献标识码：A文章编号：引言：高低压电气设备的安全使用是生产效率得以提高的重要保证，因此，对于高低压电气设备在安装过程中的质量控制要点是重中之重。

一、设备安装时应注意的问题1.导体连接多数电气设备的接线柱螺帽、螺杆都是铜的，但也有铝的，这就造成了铜铝连接易氧化，假如处理不好，可能会造成氧化、发热、再氧化、再发热，以致烧毁设备。

2.吸湿器的安装吸湿器是电气设备用来清除和干燥空气中的潮汽的设备。

电气设备的运行需要有一个干燥的环境，有些室外安装的设备更需要做好防潮及防尘，过于潮湿有可能出现漏电的现象，严重的甚至使得设备烧坏。

所以，变电站中不可或缺的辅助设备就是吸湿器，对于电力系统的正常运转意义颇为重要。

其在安装过程中应注意的问题主要有:2.1由于吸湿器的构造特别精细和复杂，由热交换器、压缩机、盛水器、风扇、机壳及控制器组成，因此其在运输和储藏时使用橡胶垫板进行了密封处理。

如果工作人员在安装时，不对其储运时用的橡胶垫板穿中心孔，将造成吸湿器不能正常工作，起不到任何的除潮和防尘作用。

2.2在变压器投入工作以前，应该去掉吸湿器油封碗处的密封垫圈，将合格的变压器油注入油封碗内，并使油封碗保持宽松的状态，不能拧得过紧。

变压器高压侧避雷器接地端、低压侧接地点、配电变压器接地既是工电变压器外壳均应与接地网可靠连接。

4.避雷器的安装避雷器的作用是对雷电及电力系统操作过电压能量进行释放，保证电气设备不受瞬间过电压的危害。

与此同时，避雷器又能截断续流，防止电路接地短路。

电气设备安装质量控制与管理措施摘要：本文从几个方面主要论述了高低压电气设备的安装工程在准备、安装以及送电调试阶段中的几个质量控制要点, 以此来确保供配电系统的安全可靠。

关键词：准备工作;送电调试；质量控制要点中图分类号：F407。

6 文献标识码:A 文章编号：电气设备的安装施工是建筑三大安装工程中的一个重点内容,施工质量直接影响到建筑的使用性能，如果施工质量不合格，不仅仅会直接影响到用户的正常用电过程，严重的,还会导致火灾以及人员触电伤亡事件，因此，对于建筑电气施工的质量，我们必须给予高度的重视。

一．安装前对准备工作的检查在设备正式安装前,专业工程师要认真检查进场道路的通畅情况，如果有必要，应该要求总包单位修建简易的运输通道和各安装点连接.同时工程师还要检查安装单位的施工机具的具体安排状况,做到心中有数，督促安装单位对施工机具进行检查、试机、检修、保养及补充，保证机器的正常运行。

高低压安装工程的施工机具主要包括：吊车、高压试验设备、液压钳工程运输车、电缆输送机、小车、万用表、链条葫芦、直滑车、高压验电器、电动卷扬机、交流电焊机、、对讲机冲击电锤、冲击电钻、转弯滑车、环形滑车、电缆放线架、断线钳、2500V 兆欧表、10A 电流表、500V 电压表、接地电阻测试仪、相序表、15kV·A 试验用变压器等各种施工所必需的器具.另外，作为工程师还应该注意这样一点，对于测量要使用的仪器, 按照规定必须要经技术监督部门的年检, 只有在年检合格的情况下才能把它用于测量之中。

二．安装时质量控制要点高低压设备的安装应在土建施工基本完成后，并且在经由相关部门验收合格后才能进行，用这种方法来保证施工的安全和质量.在安装时，监理工程师首先要做的一项工作就是进行质量预控工作,质量控制点可设置以下几个具体方面。

2.1变压器①主要检查器身各部分零件是否出现位移现象；②对于紧固件、夹件是否出现松动的情况;③检查防松绑扎是否完好；④认真检查高低压引线绝缘包带是否出现了破损现象；⑤检查铁芯与夹件之间的绝缘性能是否良好；⑥检查铁芯的一点是否已经接地。

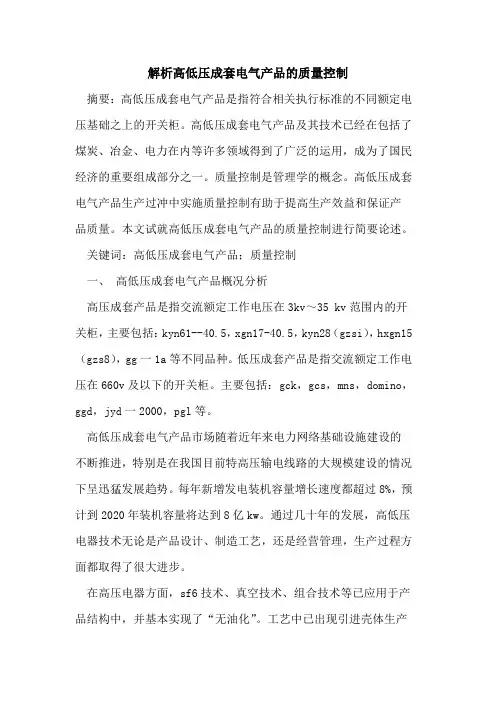

解析高低压成套电气产品的质量控制摘要：高低压成套电气产品是指符合相关执行标准的不同额定电压基础之上的开关柜。

高低压成套电气产品及其技术已经在包括了煤炭、冶金、电力在内等许多领域得到了广泛的运用，成为了国民经济的重要组成部分之一。

质量控制是管理学的概念。

高低压成套电气产品生产过冲中实施质量控制有助于提高生产效益和保证产品质量。

本文试就高低压成套电气产品的质量控制进行简要论述。

关键词：高低压成套电气产品；质量控制一、高低压成套电气产品概况分析高压成套产品是指交流额定工作电压在3kv～35 kv范围内的开关柜，主要包括：kyn61--40.5，xgn17-40.5，kyn28（gzsi），hxgn15（gzs8），gg一1a等不同品种。

低压成套产品是指交流额定工作电压在660v及以下的开关柜。

主要包括：gck，gcs，mns，domino，ggd，jyd一2000，pgl等。

高低压成套电气产品市场随着近年来电力网络基础设施建设的不断推进，特别是在我国目前特高压输电线路的大规模建设的情况下呈迅猛发展趋势。

每年新增发电装机容量增长速度都超过8%，预计到2020年装机容量将达到8亿kw。

通过几十年的发展，高低压电器技术无论是产品设计、制造工艺，还是经营管理，生产过程方面都取得了很大进步。

在高压电器方面，sf6技术、真空技术、组合技术等已应用于产品结构中，并基本实现了“无油化”。

工艺中已出现引进壳体生产线，真空环氧浇注及注塑设备，机械加工中心、焊接机器人、柜体加工用数控和塑涂设备。

目前，500kv及以下电压等级的国产设备已能满足国内需要，其技术参数已接近或达到国外先进水平。

在低压电气方面，随着国内电力建设水平的提高，以及低压电器生产技术的不断发展，以智能化、可通信为主要特征的新一代低压电器将成为高档产品。

高端产品的研发仍将是今后行业的主攻方向。

按照国家相关规划，由于新增发电设备需要的相应配电设备，以及现有电力设备更换与维修的需要，预计万能式断路器、塑料外壳式断路器、小型断路器、交流接触器、热继电器、漏电断路器等产品的需求量将会进一步上升。

电气安装质量控制点引言概述:电气安装是建造工程中非常重要的一环，它关系到整个建造物的用电安全和正常运行。

为了确保电气安装的质量，我们需要掌握一些关键的控制点。

本文将详细介绍电气安装质量控制的四个方面。

一、设计阶段的质量控制点:1.1 合理规划电气布线：在设计阶段，需要根据建造物的用电需求，合理规划电气布线。

这包括确定电气设备的位置、电缆的敷设路径以及电缆截面的选择等。

合理的布线可以减少电气故障的发生，提高电气系统的可靠性。

1.2 选择合适的电气设备：在设计阶段，需要根据建造物的用电负荷和性能要求，选择合适的电气设备。

这包括开关、插座、配电箱等。

合适的电气设备能够确保电气系统的安全稳定运行。

1.3 编制详细的电气图纸：在设计阶段，需要编制详细的电气图纸。

电气图纸应包括电气布线图、接线图、设备安装图等。

详细的电气图纸可以为施工提供清晰的指导，减少施工错误的发生。

二、施工阶段的质量控制点:2.1 合格的施工队伍：在施工阶段，需要确保施工队伍具备电气安装的相关资质和经验。

施工队伍应严格按照设计图纸进行施工，确保电气设备的正确安装和电缆的正确敷设。

2.2 严格的施工质量检验：在施工阶段，需要进行严格的施工质量检验。

检验内容包括电气设备的安装质量、电缆的敷设质量以及接地系统的可靠性等。

通过施工质量检验，可以及时发现和纠正施工中存在的问题，确保电气安装的质量。

2.3 完善的施工记录和验收程序：在施工阶段，需要完善施工记录和验收程序。

施工记录应详细记录施工过程中的各项数据和操作，验收程序应规范并按照像关标准进行。

完善的施工记录和验收程序有助于保证电气安装的质量。

三、调试阶段的质量控制点:3.1 严格的设备调试：在调试阶段，需要对电气设备进行严格的调试。

调试内容包括设备的开关动作测试、电气参数的测量和设备的保护功能测试等。

通过严格的设备调试，可以确保电气设备的正常运行和安全性能。

3.2 电气系统的可靠性测试：在调试阶段，需要对电气系统进行可靠性测试。

井下变电所高、低压电气设备安装验收标准通用部分好，应符合下列规定：2、接线后紧固件的紧固程度以抽拉电缆不窜动为合格。

线嘴压紧应有余量，线嘴与密封圈之间应加金属垫圈。

压叠式线嘴压紧电缆后的压扁量不超过电缆直径的10％.3、密封圈内径与电缆外径差应小于1mm；密封圈外径与进线装置内径差应不得大于2mm；密封圈宽度应大于电缆外径的0。

7倍，但必须大于10mm；厚度应大于电缆外径的0。

3倍,但必须大于4mm （70mm2的橡套电缆例外）。

密封圈无破损、不得割开使用。

电缆与密封圈之间不得包扎其它物体。

4、低压隔爆开关引入铠装电缆时，密封圈应全部套在电缆铅皮上。

5、电缆护套(铅皮）穿入进线嘴长度一般为5～15mm。

如电缆粗穿不进时，可将穿入部分锉细(但护套与密封圈结合部位不得锉细）。

6、低压隔爆开关空间的接线嘴应用密封圈及厚度不小于2mm的钢垫板封堵压紧。

其紧固程度：螺旋线嘴用手拧紧为合格；压叠式线嘴用手幌不动为合格。

钢垫板应置于密封圈的外面,其直径与进线装置内径应不得大于2mm。

高压隔爆开关空间的进线嘴应用与线嘴法兰厚度、直径相符的钢垫板堵封压紧，其隔爆结合面的间隙应符合规定。

7、高压隔爆开关接线盒引入铠装电缆后，应用绝缘胶灌制电缆三叉以上。

接线装置齐全、完整、紧固,导电良好,并符合下列规定：1、绝缘座完整无裂纹;2、接线螺栓和螺母的螺纹无损伤,无放电痕迹，接线零件齐全，有卡爪、弹簧垫、背帽等；3、接线整齐,无毛刺，卡爪不压绝缘胶皮或其它绝缘物，也不得压或接触屏蔽层;4、接线盒内导线的电气间隙和爬电距离，应符合GB3836.3－83《爆炸性环境用防爆电气设备增安型电气设备“e”》的规定。

5、隔爆开关的电源、负荷引入装置,不得颠倒使用。

固定电气设备接线应符合下列要求：1、设备引入(出)线的终端线头，应用线鼻子或过渡接头接线；2、导线连接牢固可靠，接头温度不得超过导线温度。

电缆的连接除应符合《煤矿安全规程》的规定外，并应符合下列要求: 1、电缆芯线的连接严禁绑扎,应采用压接或焊接.连接后的接头电阻不应大于同长度芯线电阻的1.1倍，其抗拉强度不应小于原芯线的80％。

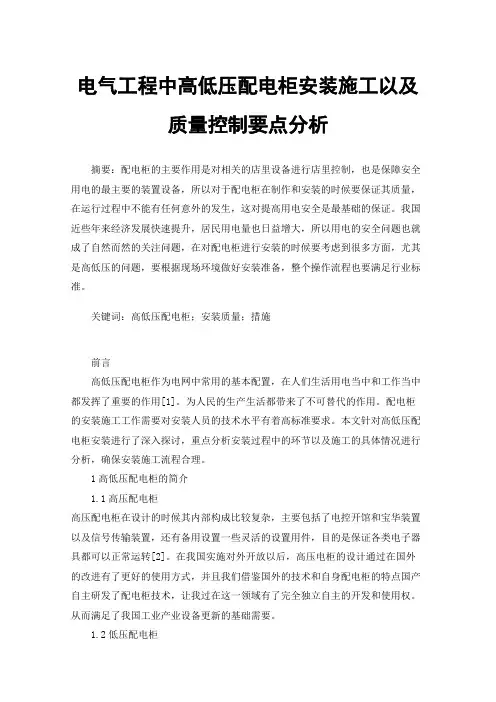

电气工程中高低压配电柜安装施工以及质量控制要点分析摘要：配电柜的主要作用是对相关的店里设备进行店里控制，也是保障安全用电的最主要的装置设备，所以对于配电柜在制作和安装的时候要保证其质量，在运行过程中不能有任何意外的发生，这对提高用电安全是最基础的保证。

我国近些年来经济发展快速提升，居民用电量也日益增大，所以用电的安全问题也就成了自然而然的关注问题，在对配电柜进行安装的时候要考虑到很多方面，尤其是高低压的问题，要根据现场环境做好安装准备，整个操作流程也要满足行业标准。

关键词：高低压配电柜；安装质量；措施前言高低压配电柜作为电网中常用的基本配置，在人们生活用电当中和工作当中都发挥了重要的作用[1]。

为人民的生产生活都带来了不可替代的作用。

配电柜的安装施工工作需要对安装人员的技术水平有着高标准要求。

本文针对高低压配电柜安装进行了深入探讨，重点分析安装过程中的环节以及施工的具体情况进行分析，确保安装施工流程合理。

1高低压配电柜的简介1.1高压配电柜高压配电柜在设计的时候其内部构成比较复杂，主要包括了电控开馆和宝华装置以及信号传输装置，还有备用设置一些灵活的设置用件，目的是保证各类电子器具都可以正常运转[2]。

在我国实施对外开放以后，高压电柜的设计通过在国外的改进有了更好的使用方式，并且我们借鉴国外的技术和自身配电柜的特点国产自主研发了配电柜技术，让我过在这一领域有了完全独立自主的开发和使用权。

从而满足了我国工业产业设备更新的基础需要。

1.2低压配电柜在我国的低压配电柜当中有两种，一种是自主研发过的并且得到了广泛应用，随着应用的普及收集反馈各种信息加以改进。

另外一种是经过购买进口的低压配电柜。

当前来说，我国使用的配电柜主要还是GCK、GCS等，由于这些低压配电柜本身拥有良好的兼容性，再加上价格方面具有很大的优势，使得其得到了广泛应用[3]。

低压配电柜的技术还在不断发展更新，在安全性能上变的越来越好，而且产品的质量有相当可靠的保证。

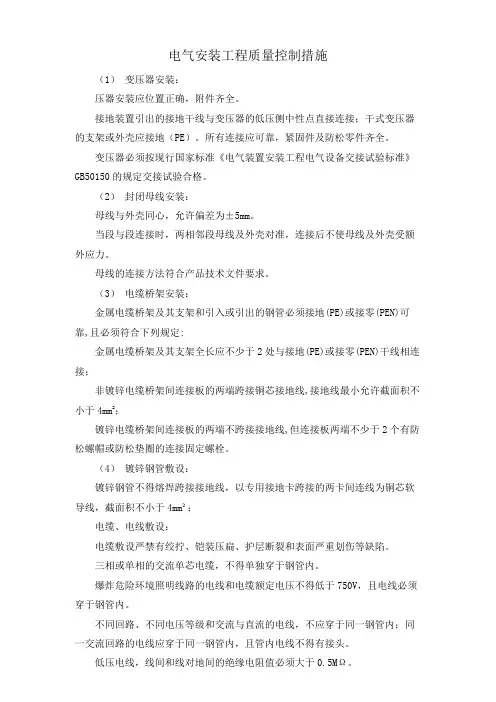

电气安装工程质量控制措施（1）变压器安装：压器安装应位置正确，附件齐全。

接地装置引出的接地干线与变压器的低压侧中性点直接连接；干式变压器的支架或外壳应接地（PE）。

所有连接应可靠，紧固件及防松零件齐全。

变压器必须按现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定交接试验合格。

（2）封闭母线安装：母线与外壳同心，允许偏差为±5mm。

当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力。

母线的连接方法符合产品技术文件要求。

（3）电缆桥架安装：金属电缆桥架及其支架和引入或引出的钢管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接；非镀锌电缆桥架间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于4mm2；镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

（4）镀锌钢管敷设：镀锌钢管不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm²；电缆、电线敷设：电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

三相或单相的交流单芯电缆，不得单独穿于钢管内。

爆炸危险环境照明线路的电线和电缆额定电压不得低于750V，且电线必须穿于钢管内。

不同回路、不同电压等级和交流与直流的电线，不应穿于同一钢管内；同一交流回路的电线应穿于同一钢管内，且管内电线不得有接头。

低压电线，线间和线对地间的绝缘电阻值必须大于0.5MΩ。

电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。

（5）灯具安装：灯具重量大于3kg时，固定在螺栓预埋吊钩上；灯具固定牢固可靠，不使用木楔。

每个灯具固定用螺钉或螺丝不少于2个；当绝缘台直径在75 mm及以下时，采用1个螺钉或螺栓固定。

（6）插座、开关安装：插座接线：单项两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单项三孔插座，面对插座的右孔与相线连接，左孔与零线连接；单相三孔、三相四孔插座的接地（PE）或接零（PEN）线接在上孔。

建筑低压电气安装施工质量问题及控制措施摘要：低压电气设备是建筑工程中的基础性设施，关系到人们的日常生活，其安装质量的好坏轻则影响整体工程的质量，重则会危及用户的安全。

因此要重点加强预防工作，严把施工质量关，确保工程施工进度和安装质量达到工程要求。

关键词：低压电气安装；问题；措施近年来，随着建筑与安装业迅速发展，对建筑的功能要求也不断提高，特别是智能大楼的出现，使得电气安装工程成为高级民用建筑工程中重要组成部分。

而低压电气安装技术比较复杂，专业程度较高，施工中还涉及到多种工序交叉衔接，如果协调不当极容易出现工期中止或拖延甚至影响施工质量的问题，为此，如何科学合理安排好低压电气安装施工质量具有十分重要的意义。

一、低压电气安装施工存在的问题1、安装人员素质参差不齐日前，我国民用低压电气安装工程的施工队伍中存在着一个普遍的现象：安装人员的素质不高，与现代电气工程的要求有一定差距。

他们虽有较丰富的现场施工经验，但缺乏专业理论知识。

他们的特长是操作工艺，对专业技术性内容和施工图纸的理解存在不足。

2、常用主要设备、材料存在的问题低压电气安装工程中，常用主要设备和材料存在以下问题：一是无产品合格证、生产许可证、技术说明书和检测试验报告等文件资料。

二是导线电阻率高、熔点低、机械性能差、截面小于标称值、绝缘差、温度系数大等。

三是电缆耐压低、绝缘电阻小、抗腐蚀性差、耐温低。

内部接头多、绝缘层与线芯严密性差。

四是动力、照明、插座箱外观差，几何尺寸达不到要求，钢板厚度不够，影响箱体强度耐腐蚀性达不到要求。

五是各种电线管壁薄，强度差，镀锌层质量不符合要求，耐折性差等。

3、线路敷设存在的问题线路的敷设主要存在如下问题：一是原材料不合格。

如钢管壁厚不足，钢管内表面毛刺过多，管径不符合设计要求等。

二是上下防火区之间由于导线或线槽穿越楼板而留有空隙。

三是暗配在混凝土的配线管，拆模时外露，保护层不足，管子不畅通；三根及二根以上导管在同一处交叉。

高低压配电房配电系统安装施工技术要点摘要：电力行业是我国支柱性产业之一，在社会发展与建设的过程中，需要电力行业为其提供基础保障。

高低压配电系统是电力系统中非常重要的组成之一，在高低压配电房配电系统安装的过程中，需要使用各种设备，所以必须进一步提高施工工艺控制，才能够保证高低压配电房配电系统的有效运行。

在这一情况下，就需要针对高低压配电房配电系统安装施工技术展开综合性的讨论与分析，本文首先概述了高低压配电系统安装前准备的技术要点，其次列举了高低压配电系统安装的技术要点，最后探讨了高低压配电系统安装后的检查。

希望通过本文针对相关安装施工技术的讨论，能够使其获得更好的效果，为其实际发展提供动力。

关键词：高低压配电房；配电系统；安装施工；技术要点前言：从我国经济不断建设与发展的过程中，在电气行业中需要进一步提高对于高低压配电放配电系统安装重视程度高。

低压配电房配电系统的主要技术和设备建设速度不断增加，不同安装环节之间有紧密的关系，所以需要进一步明确高低压配电房配电系统安装技术的要点，在实际展开各项事工工作的过程中，需要进行统筹管理，保证细节处理到位，提高配电系统安装的有效性，使其能够正常运行。

所以在这一情况下，针对高低压配电房配电系统安装施工技术进行分析，就具有更加积极的意义。

1.高低压配电系统安装前准备的技术要点（一）槽钢的预埋在高低压配电房配电系统安装施工的过程中，需要对施工现场进行综合性的分析。

从施工现场的实际情况出发，确定槽钢预埋位置，并利用相关仪器对现场进行检测，完成放线测量，确定槽钢安装的中心位置。

在完成这一施工之后，需要进行进一步的加固工作，保证后续电气设备安装施工更加有效。

在槽钢固定完成之后，还需要完成打孔处理工作。

在这一过程中，需要与施工图纸进行对比，避免出现偏差。

在完成槽钢安装施工之后，需要使用砂纸对其进行打磨，避免表面生锈，并在槽钢表面涂抹防护层，避免在后续施工的过程中，出现生锈的情况。

电气安装质量控制点引言概述：电气安装是建筑工程中非常重要的一环，它关系到建筑物的正常运行和使用安全。

为了确保电气安装的质量，我们需要掌握一些关键的质量控制点。

本文将从五个方面详细阐述电气安装质量控制的要点。

一、材料选择1.1 导线和电缆的选择在电气安装中，导线和电缆是电流传输的关键部件。

我们需要选择符合国家标准的导线和电缆，确保其材质和规格符合工程设计要求。

1.2 绝缘材料的选择绝缘材料是保证电气设备安全运行的重要因素。

我们需要选择耐高温、耐电压波动和耐磨损的绝缘材料，确保其质量稳定可靠。

1.3 电器元件的选择在电气安装过程中，电器元件的选择直接影响到电路的稳定性和安全性。

我们需要选择品牌信誉好、性能稳定的电器元件，确保其质量可靠。

二、安装过程2.1 接线的规范性在电气安装中，接线是一个非常重要的环节。

我们需要按照设计要求进行正确的接线，确保电路的正常运行和安全性。

2.2 绝缘的可靠性绝缘是保证电气设备正常运行的重要环节。

我们需要确保绝缘材料的质量可靠，绝缘层的厚度和质量符合设计要求，避免发生漏电等安全事故。

2.3 设备的固定和安装在电气安装过程中，设备的固定和安装是关键环节。

我们需要确保设备固定可靠，避免设备晃动或脱落，影响电气设备的正常运行。

三、接地系统3.1 接地电阻的测试接地系统是电气安装中非常重要的一部分，它能够保护人身安全和设备的正常运行。

我们需要进行接地电阻的测试，确保接地系统的质量符合设计要求。

3.2 接地电极的安装接地电极是接地系统中的重要组成部分，它能够有效地将电流导入地下。

我们需要确保接地电极的安装位置合理，接地电极与土壤之间的接触良好，确保接地效果良好。

3.3 接地线的连接接地线的连接是接地系统中的关键环节。

我们需要确保接地线的连接牢固可靠，避免出现接地线脱落或断开的情况，确保接地系统的正常运行。

四、安全保护装置4.1 短路保护器的设置短路保护器是电气安装中非常重要的安全保护装置。

疋烈堡。

凰c}i奄要]全可靠。

法j键词]高低压电气设备安装的质量控制要点王旭东胡宏霞张树志张艳军(辽宁省阜新矿业集团，辽宁阜新123000)从建设监理的角度出发．阐述了高低压电气设备安装工程在准备、安装及送电调试阶段中的质量控制要点，以确保供配电系统安高低压电气设备；安装；质量控制要点对高低压设备安装项目的监理，监理工程师必须高度重视，即要按设计文件实施监理，又要符合相关的技术要求和质量标准。

’1安装前对准备工作的检查在安装前，监理工程师要检查进场道路是否畅通，必要时要求总包单位修建简易运输通道与各安装点连接，施工场地布置应满足安全文明施工的要求。

同时监理工程师还应检查安装单位的施工机具安排状况，督促安装单位对施工机具进行检查、试机、检修、保养及补充，以确保机具数量齐全、状态良好、不影响安装。

高低压安装工程的主要施工机具有：吊车、工程运输车、小车、链条葫芦、电动卷扬机、交流电焊机、冲击电锤、冲击电钻、电缆输送机、直滑车、转弯滑车、环形滑车、电缆放线架、液压钳、断线钳、高压验电器、相序表、15K V A试验用变压器等。

监理工程师要注意：对于测量用的仪器，按规定必须经技术监督部门年检，年检合格才能用于测量。

2安装时质量控制要点高低压设备安装应在土建施工基本完成并经中间验收之后进行，以保证安全和质量为原则。

安装时监理工程师要进行质量预控工作，质量控制点可设置如下。

1)环肉柜：瓷件无裂纹，绝缘件无受潮、变形、剥落及破损：各元件的紧固螺栓齐全，无松动i设备接线端子的接触表面平整、清洁、无氧化膜，载流部分其表面无凹陷及毛刺：操作机构的接触器、继电器、各种开关动作准确可靠，接点接触良好，无烧损或锈蚀，分、合闸线圈的铁i芒勘作灵活，无卡阻。

2)变压器：器身各部分是否位移；紧因件、夹件是否松动：防松绑扎是否完好；高低压引线绝缘是否良好；铁芯是否一点接地。

3)低压柜：机械闭锁、电气闭锁动作应准确、可靠：动触头与静触头的中心线应一致，触头接触紧密：二次回路辅助开关的切换接点动作准确，接触可靠；抽屉与柜体间的二次回路连接插件接触良好。

电气安装质量控制点引言概述:电气安装是建筑工程中至关重要的一环，质量控制是确保电气安装工作符合标准和规范的关键。

本文将详细阐述电气安装质量控制的五个主要方面。

一、设计阶段的质量控制点1.1 设计文件的准确性：确保设计文件中的电气布置、线路规划和设备选型等信息准确无误。

1.2 设计符合规范：检查设计是否符合国家和地方的电气安装规范，确保设计满足安全和性能要求。

1.3 设计合理性评估：对设计方案进行评估，确保电气系统的可靠性、可维护性和可扩展性。

二、材料采购和验收的质量控制点2.1 供应商的选择：选择正规、信誉良好的供应商，确保采购到质量可靠的电气材料和设备。

2.2 材料的合格证明：要求供应商提供材料的合格证明，确保所采购的材料符合国家和行业标准。

2.3 材料验收标准：制定严格的材料验收标准，对所采购的材料进行检测和验收，确保质量合格。

三、施工过程的质量控制点3.1 线路布置的合理性：确保电气线路的布置符合设计要求，避免线路交叉、过长或过短等问题。

3.2 接线的可靠性：严格按照规范要求进行接线，确保接头牢固可靠，避免接触不良或短路等问题。

3.3 设备安装的正确性：确保电气设备按照正确的安装方法进行安装，避免设备松动或接地不良等问题。

四、试运行和调试的质量控制点4.1 试运行方案制定：制定详细的试运行方案，包括试验内容、试验方法和试验设备等，确保试运行的顺利进行。

4.2 试运行过程监控：对试运行过程进行全程监控，及时发现和解决试运行中出现的问题，确保电气系统的正常运行。

4.3 调试记录和报告：记录试运行和调试的过程和结果，并编写详细的调试报告，为后续的维护和改进提供参考。

五、维护和检修的质量控制点5.1 定期巡检和维护：制定定期巡检和维护计划，对电气系统进行定期检查和维护，确保系统的正常运行。

5.2 故障排除和修复：及时响应并解决电气系统中出现的故障，确保故障得到及时修复，避免影响正常使用。

5.3 维修记录和总结：记录维修过程和结果，并进行总结和分析，为今后的维护工作提供经验和参考。

高低压配电柜等原厂柜技术要求要点一、概述高低压配电柜是一类非常重要的电气设备，承担着电力配电和控制的工作。

在电气系统中，高低压配电柜的质量和稳定性直接影响到电力系统的可靠性和安全性。

因此，高低压配电柜的制造和使用必须遵守一些要求和标准。

本文将就高低压配电柜的技术要求和要点进行介绍。

二、技术要求1、外观质量高低压配电柜在表面的涂装质量上要求达到国家相关标准和要求，不得有明显的气泡、漏涂、毛刺等问题。

其面板应平整、连接紧密，无锈蚀、扭曲变形、割伤及其他损坏情况，操作手柄与开关应灵活可靠，不得有卡顿、死角等情况。

2、材料要求所有使用的材料必须符合国家或行业标准，并应有相关资质证明；所用金属表面不得有锈蚀、起泡、裂纹等缺陷。

3、工艺要求高低压配电柜成型后，必须经过高温固化处理，使其具备足够的强度和稳定性；在线路接线方面，应遵守相关规范，保证线路电气性能和安全性，同时接线紧密并正确地引出。

4、性能要求高低压配电柜应具有良好的电气性能，短路强度应达到规定标准，正常工作情况下能够正常输出电流和电压；其防护等级应符合现行国家标准。

5、验收标准高低压配电柜出厂前必须经过严格的测试和检查，其中的技术参数应符合国家规定的标准。

并必须提供出厂检验合格单及相关技术文件，方可发运。

三、要点1、外壳密封高低压配电柜外壳应采用密封结构，以避免灰尘、水分和其他不干净的物质进入内部，导致短路或其他问题发生。

同时，也可保证内部部件的安全使用。

2、过电流保护高低压配电柜应具备过电流保护功能，并能够在感应到过电流时及时切断电路，避免电路过载而影响设备安全运行。

3、故障自动排除配电柜应具备自动故障排除功能。

如在正常运行过程中遇到故障出现，配电柜应通过自身系统排除故障，以避免进一步损坏。

4、显示功能在配电柜的设计过程中，应考虑到人机交互的需求，安装显示屏，并实现状态显示和操作指示功能，便于操作员及时发现设备状态，判断问题所在并及时处理。

5、接地电阻测试在使用高低压配电柜时，应注意检测接地电阻值，保证其稳定并符合相关要求。

高低压成套电气产品的质量把控高低压成套电气产品是指在一定的电气系统中，配备的用于控制、保护和监测电气设备以及系统的各种成套电气产品。

在现代工业生产中，高低压成套电气产品已经成为控制各种电气设备和系统的重要组成部分。

为了确保高低压成套电气产品的安全和可靠性，在制造和安装过程中需要严格把控其质量。

本文将重点介绍高低压成套电气产品的质量把控措施。

一、原材料选择在制造高低压成套电气产品时，首先需要重点把控原材料的选择。

优质的原材料是保证产品质量的基础，因此在选材过程中需要严格按照相关的国家标准和行业规范进行选择。

对于导线、绝缘材料、开关、断路器等关键材料，不能使用劣质或者不符合规定的材料。

只有选择了合格的原材料，才能够制作出质量可靠的高低压成套电气产品。

二、生产工艺在生产过程中，需要严格按照工艺流程进行生产。

特别是对于安装、连接、绝缘、电气性能测试等环节，需要严格把控，确保每一个步骤都符合相关的标准和规定。

在整个生产过程中需要进行严格的质量控制和质量检测，及时发现并解决可能存在的质量问题，确保高低压成套电气产品的质量符合要求。

三、检验测试在生产完成后，需要进行全面的检验测试。

主要包括外观检查、性能测试、绝缘测试、耐压测试、环境适应性测试等。

通过各项检查和测试，可以确保高低压成套电气产品的各项指标符合相关的标准和规定。

只有通过了检验测试的产品才能够投放市场和使用。

四、安装调试高低压成套电气产品在安装和调试过程中也需要严格把控其质量。

安装过程中需要确保产品连接正确，固定牢固，并进行必要的绝缘处理。

在调试过程中需要保证产品的各项性能指标符合要求，并且能够稳定可靠地运行。

五、售后服务高低压成套电气产品在投入使用后，还需要进行定期的维护和保养。

厂家需要为客户提供相关的售后服务，及时解决产品使用中可能出现的问题。

通过及时的维护和保养，可以延长产品的使用寿命，确保产品始终保持良好的性能。

六、标准规范在生产和使用高低压成套电气产品时，需要严格遵守相关的国家标准和行业规范。

电气设备安装调试的作用及工作要点分析摘要：本文阐述了高低压电气设备安装工程安装调试的重要作用，并对其工作的要点加以分析，以确保供配电系统安全可靠。

关键词：电气设备；安装调试;工作要点对高低压设备安装项目的管理，工程师必须高度重视，既要按设计文件实施, 又要满足技术化、复杂化条件下电气设备的安装标准与技术要求。

一、电气设备安装前的检查确保进场道路的通畅程度是开始安装前工程师必须确认的事项之一，在必要时,应对包工单位提出修建建简易运输通道、建立各安装点连接的操作要求,并确保施工现场的布置能满足安全施工的基本要求.此外，工程师还要进行对施工工具和机械的检查与安排,督促监督安装单位开展对施工机具检查、检修、保养、试机及补充等环节的监督,从而确保机具的种类齐全、状态正常，不会影响安装工作正常进行。

进行高低压安装工序时，较为常见的施工器具包括：吊车、小车、电动卷扬机、链条葫芦、冲击电锤、电缆输送机、交流电焊机、接地电阻测试仪、1工程运输车、冲击电钻、转弯滑车、环形滑车、直滑车、液压钳、电缆放线架、断线钳、对讲机、高压验电器、万用表、2500V 兆欧表、500V 电压表、10A 电流表、相序表、高压试验设备、5kV？A 试验用变压器等等。

此时，工程师必须注意测量环节中使用的工具是否经过专业技术部门的年检，确保年检不合格的产品不会流入生产.二、电气设备安装调试的重点在完成土建筑施工的基本工序，并完成中间验收环节后再开始对高低压设备进行。

安装时，要以产品质量为出发点，确保设备的安全高效运行.开展安装时，负责监督的工程师要进行质量预控工作,质量控制点可设置如下.1。

环网柜.确保瓷件无瑕疵、裂纹;绝缘未出现变形、破损、剥落、受潮等现象；保证每个元件的紧固螺丝数量、质量达标，无松动现象；设备接线端子的接触表面干净、整洁，无氧化膜，载流部分其表面没有凹陷及毛刺;各操作环节中的继电器、接触装置、各开关使用安全可靠，接触性良好,未发生破损或锈蚀；分、合闸线圈的铁芯动作灵活，无卡阻。

高低压电气设备安装质量控制摘要：高低压电气设备是电网发电配电的关键设备，其设备内容组成通常较为复杂。

为了从根本上保证设备能够稳定、安全地运行，降低故障发生概率，需要从源头入手，通过采取有效措施，进一步加强对高低压电气设备安全质量的控制，从而减少各种设备运行的安全隐患，保证相应电气设备能够安全稳定运行，在发电配电领域发挥出更大的作用与价值。

关键词：高低压电气设备；安装技术；质量控制1高低压电气设备安装质量控制1.1做好安装前准备工作在正式安装高低压电气设备前，需要做好以下准备工作：（1）做好电气设备安装施工技术交底工作，为相应安装施工技术落实提供规范指导；（2）做好电气设备安装施工工作人员的安全培训以及技术培训工作，不断提高电气设备安装施工工作人员的安全意识，使其掌握专业的施工安装技术，保障相应专业技术落实到实际，减少因操作失误带来的安全事故；（3）加强对高低压电气设备安装的现场检查工作，排除存在的安全隐患，如要求安装现场干燥、整洁，做好防潮防湿工作等，要求安装施工现场满足文明施工需要。

除此之外，还应保障相应的设备材料准备到位，并做好相应设备材料的检查工作，大到电焊机、工程运输车，小到电压表、电流表等，均要保证材料设备齐全，且不存在故障问题，尤其是用于测量的仪器设备，需要保证相应设备已经经过专门技术监督部门的年检，确保设备量程精准，使后续安装施工能够稳定、顺利进行。

1.2变压器安装变压器是变电系统中不可或缺的电气设备，其发挥着电能传输、分配，电压调节等作用。

工作人员在正式进行变压器安装工作之前，应当事先开展全方位检查工作，进而保障其变压器的外观不存在变形或者是损伤现象，其油漆面也应当具有一定的完整性，尽量避免明显划痕的出现。

若是在其安装施工操作对于变压器有着二次搬运的要求，便需要采用起重机械设备同期相互配合，比如：可以通过对于汽车吊装机械设备的应用进行调转搬运，在搬运中工作人员需要对高低压瓷瓶采取良好的保护措施，例如：可以用纸箱或者是木箱将其罩起来，尽量避免外部碰撞对于瓷瓶所产生的伤害。

高低压工程安装管理知识1. 简介高低压工程指的是在建筑、工厂等工程中所涉及的电力系统。

对于高低压工程的安装管理，需要掌握一定的知识和技能。

本文将就高低压工程安装管理的相关知识进行详细介绍。

2. 高低压设备的选择在高低压工程安装管理中，首先需要选择适合的高低压设备。

这些设备包括变压器、配电柜、断路器等。

在选择设备时，需要考虑工程的实际需求、设备的质量和可靠性，以及与其他设备的匹配情况等因素。

3. 安装前的准备工作在进行高低压工程安装前，需要进行充分的准备工作。

这包括对施工现场的环境进行评估，确定安装位置和方向，准备必要的工具和材料，确保施工人员的安全和施工计划的合理性等。

4. 安装步骤高低压工程的安装步骤包括以下几个主要环节：•基础施工：首先需要进行基础施工，确保设备的安装位置平整、稳固。

•电缆敷设：然后对电缆进行敷设，确保连接正常、无短路和漏电现象。

•设备安装：接下来进行设备的安装，包括固定设备、连接电缆和调试设备等步骤。

•验收与运行测试：最后进行验收和运行测试，确保设备安装正确、运行正常。

5. 安全管理在高低压工程安装过程中，安全是最重要的考虑因素之一。

必须严格遵守安全规程，保障施工人员和设备的安全。

在施工过程中，应加强对电气设备的维护和检查，防止火灾和其他事故的发生。

6. 施工质量管理高低压工程的施工质量直接影响到设备的运行效果和寿命。

因此，在安装过程中需要严格控制施工质量，包括对设备进行检测、调试和质量验收等步骤。

7. 保养与维护高低压工程设备的保养与维护是保障设备长期稳定运行的关键。

定期对设备进行检查、清洁和维护，修复设备中的故障和损坏，延长设备的使用寿命。

8. 总结高低压工程安装管理是一个复杂的过程，需要掌握丰富的知识和技能。

只有严格按照规范进行安装管理，才能确保设备运行稳定、安全可靠。

希望以上内容对您有所帮助，谢谢阅读！。
