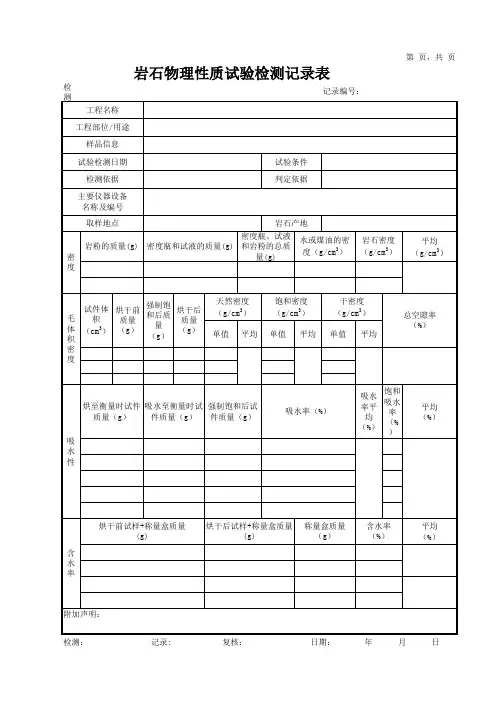

岩石毛体积密度试验记录(模板)

岩石检验记录范文一、引言岩石检验是对岩石进行详细的分析和测试，以获取其物理、化学、力学等性质的数据。

这些数据对于岩石的工程评估、岩石类型鉴定、地质勘探等都具有重要的指导意义。

本检验记录将对岩石的检验方法和结果进行详细的描述和分析。

二、检验方法1.采样：在地质现场选择具有代表性的岩石样品进行采样，采用岩心钻孔或炸药炸碎的方式获取岩石样品。

2.样品准备：将采样得到的岩石样品进行必要的处理，如洗净、破碎、筛分等。

3.物理性质测试：对岩石样品进行密度、孔隙率、饱和度、容重、吸湿性等物理性质测试，采用标准的实验室设备进行测定。

4.化学成分分析：通过X射线荧光光谱仪或其他分析仪器对岩石样品的主要化学成分进行分析，如SiO2、Al2O3、Fe2O3、CaO等。

5.力学性质测试：对岩石样品进行抗压强度、抗拉强度、弹性模量等力学性质测试，采用万能试验机或其他专用设备进行测定。

三、检验结果及分析1.物理性质测试结果：- 密度：样品A的密度为2.7g/cm³，样品B的密度为2.5g/cm³。

-孔隙率：样品A的孔隙率为5%，样品B的孔隙率为10%。

-饱和度：样品A的饱和度为80%，样品B的饱和度为70%。

- 容重：样品A的容重为2.4g/cm³，样品B的容重为2.2g/cm³。

-吸湿性：样品A的吸湿性为5%，样品B的吸湿性为8%。

根据以上结果，可以得出样品A比样品B更为致密、饱和度更高，具有较低的孔隙率和吸湿性。

2.化学成分分析结果：-SiO2含量：样品A的SiO2含量为60%，样品B的SiO2含量为50%。

-Al2O3含量：样品A的Al2O3含量为15%，样品B的Al2O3含量为20%。

-Fe2O3含量：样品A的Fe2O3含量为10%，样品B的Fe2O3含量为8%。

-CaO含量：样品A的CaO含量为5%，样品B的CaO含量为7%。

通过化学成分分析结果，可以判断出样品A为富含SiO2和Al2O3的酸性岩石，而样品B则含有较高的Fe2O3，可能为含铁矿物的岩石。

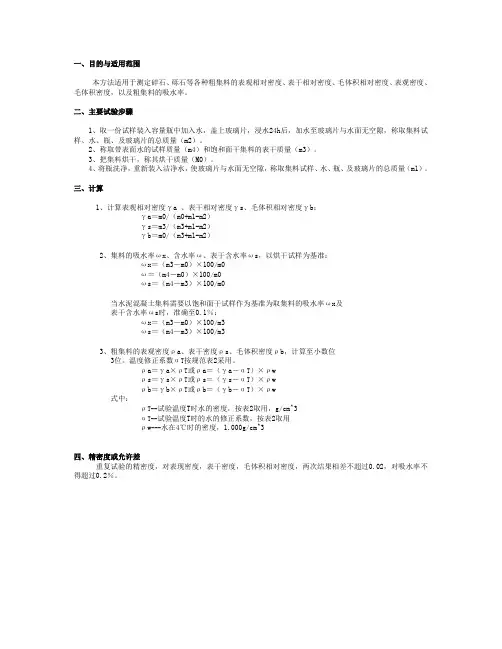

一、目的与适用范围本方法适用于测定碎石、砾石等各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、毛体积密度，以及粗集料的吸水率。

二、主要试验步骤1、取一份试样装入容量瓶中加入水，盖上玻璃片，浸水24h后，加水至玻璃片与水面无空隙，称取集料试样、水、瓶、及玻璃片的总质量（m2）。

2、称取带表面水的试样质量（m4）和饱和面干集料的表干质量（m3）。

3、把集料烘干，称其烘干质量（M0）。

4、将瓶洗净，重新装入洁净水，使玻璃片与水面无空隙，称取集料试样、水、瓶、及玻璃片的总质量（m1）。

三、计算1、计算表观相对密度γ a 、表干相对密度γs、毛体积相对密度γb：γa＝m0/（m0+m1-m2）γs＝m3/（m3+m1-m2）γb＝m0/（m3+m1-m2）2、集料的吸水率ωx、含水率ω、表干含水率ωs，以烘干试样为基准：ωx＝（m3－m0）×100/m0ω＝（m4－m0）×100/m0ωs＝（m4－m3）×100/m0当水泥混凝土集料需要以饱和面干试样作为基准为取集料的吸水率ωx及表干含水率ωs时，准确至0.1％：ωx＝（m3－m0）×100/m3ωs＝（m4－m3）×100/m33、粗集料的表观密度ρa、表干密度ρs、毛体积密度ρb，计算至小数位3位。

温度修正系数αT按规范表2采用。

ρa＝γa×ρT或ρa＝（γa－αT）×ρwρs＝γs×ρT或ρs＝（γs－αT）×ρwρb＝γb×ρT或ρb＝（γb－αT）×ρw式中：ρT--试验温度T时水的密度，按表2取用，g/cm^3αT--试验温度T时的水的修正系数，按表2取用ρw---水在4℃时的密度，1.000g/cm^3四、精密度或允许差重复试验的精密度，对表现密度，表干密度，毛体积相对密度，两次结果相差不超过0.02，对吸水率不得超过0.2％。

T 0204-2005 毛体积密度试验1 目的和适用范围岩石的毛体积密度（块体密度）是一个间接反映岩石致密程度、孔隙发育程度的参数，也是评价工程岩体稳定性及确定围岩压力等必需的计算指标。

根据岩石含水状态，毛体积密度可分为干密度、饱和密度和天然密度=岩石毛体积密度试验可分为量积法、水中称量法和蜡封法：量积法适用于能制备成规则试件的各类岩石；水中称量法适用于除遇水崩解、溶解和干缩湿胀外的其它各类岩石；蜡封法适用于不能用量积法或直接在水中称量进行试验的岩石。

2 仪器设备(1)切石机、钻石机、磨石机等岩石试件加工设备。

(2)天平：感量0.01g，称量大于500g：(3)烘箱：能使温度控制在105℃～110℃。

<4)石蜡及熔蜡设备。

(5)水中称量装置。

(6)游标卡尺。

3 试件制备3.1 量积法试件制备，试件尺寸应符合本规程T0221中3.1的规定。

3.2 水中称量法试件制备，试件尺寸应符合下列规定：试件可采用规则或不规则形状，试件尺寸应大于组成岩石最大颗粒粒径的10倍，每个试件质量不宜小于150g。

3.3 蜡封法试件制备，试件尺寸应符合下列规定：将岩样制成边长约40mm～60mm的立方体试件，并将尖锐棱角用砂轮打磨光滑；或采用直径为48mm～52mm圆柱体试件。

测定天然密度的试件，应在岩样拆封后，在设法保持天然湿度的条件下，迅速制样、称量和密封。

3.4 试件数量，同一含水状态，每组不得少下3个。

4 量积法试验步骤4.1 量测试件的直径或边长：用游标卡尺量测试件两端和中间三个断面上互相垂直的两个方向的直径或边长，按截面积计算平均值。

4.2 量测试件的高度：用游标卡尺量测试件断面周边对称的四个点（圆柱体试件为互相垂直的直径与圆周交点处；立方体试件为边长的中点）和中心点的五个高度，计算平均值。

4.3 测定天然密度：应在岩样开封后，在保持天然湿度的条件下，立即加工试件和称量。

测定后的试件，可作为天然状态的单轴抗压强度试验用的试件。

T 0204-2005 毛体积密度试验1 目的和适用范围岩石的毛体积密度（块体密度）是一个间接反映岩石致密程度、孔隙发育程度的参数，也是评价工程岩体稳定性及确定围岩压力等必需的计算指标。

根据岩石含水状态，毛体积密度可分为干密度、饱和密度和天然密度=岩石毛体积密度试验可分为量积法、水中称量法和蜡封法：量积法适用于能制备成规则试件的各类岩石；水中称量法适用于除遇水崩解、溶解和干缩湿胀外的其它各类岩石；蜡封法适用于不能用量积法或直接在水中称量进行试验的岩石。

2 仪器设备(1)切石机、钻石机、磨石机等岩石试件加工设备。

(2)天平：感量0.01g，称量大于500g：(3)烘箱：能使温度控制在105℃～110℃。

<4)石蜡及熔蜡设备。

(5)水中称量装置。

(6)游标卡尺。

3 试件制备3.1 量积法试件制备，试件尺寸应符合本规程T0221中3.1的规定。

3.2 水中称量法试件制备，试件尺寸应符合下列规定：试件可采用规则或不规则形状，试件尺寸应大于组成岩石最大颗粒粒径的10倍，每个试件质量不宜小于150g。

3.3 蜡封法试件制备，试件尺寸应符合下列规定：将岩样制成边长约40mm～60mm的立方体试件，并将尖锐棱角用砂轮打磨光滑；或采用直径为48mm～52mm圆柱体试件。

测定天然密度的试件，应在岩样拆封后，在设法保持天然湿度的条件下，迅速制样、称量和密封。

3.4 试件数量，同一含水状态，每组不得少下3个。

4 量积法试验步骤4.1 量测试件的直径或边长：用游标卡尺量测试件两端和中间三个断面上互相垂直的两个方向的直径或边长，按截面积计算平均值。

4.2 量测试件的高度：用游标卡尺量测试件断面周边对称的四个点（圆柱体试件为互相垂直的直径与圆周交点处；立方体试件为边长的中点）和中心点的五个高度，计算平均值。

4.3 测定天然密度：应在岩样开封后，在保持天然湿度的条件下，立即加工试件和称量。

测定后的试件，可作为天然状态的单轴抗压强度试验用的试件。

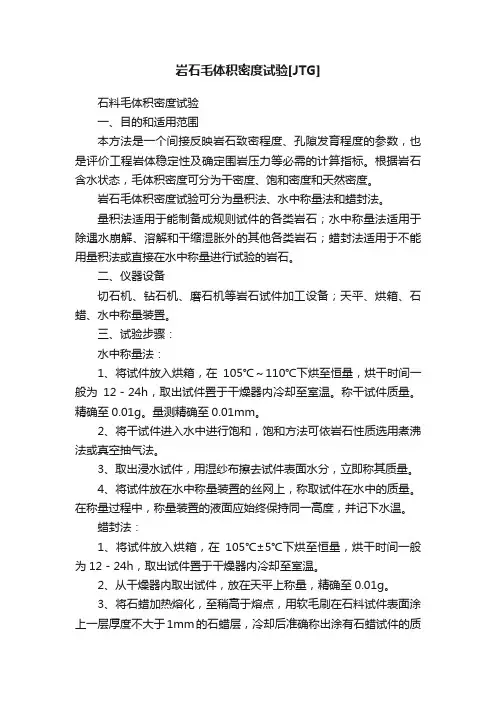

岩石毛体积密度试验[JTG]石料毛体积密度试验一、目的和适用范围本方法是一个间接反映岩石致密程度、孔隙发育程度的参数，也是评价工程岩体稳定性及确定围岩压力等必需的计算指标。

根据岩石含水状态，毛体积密度可分为干密度、饱和密度和天然密度。

岩石毛体积密度试验可分为量积法、水中称量法和蜡封法。

量积法适用于能制备成规则试件的各类岩石；水中称量法适用于除遇水崩解、溶解和干缩湿胀外的其他各类岩石；蜡封法适用于不能用量积法或直接在水中称量进行试验的岩石。

二、仪器设备切石机、钻石机、磨石机等岩石试件加工设备；天平、烘箱、石蜡、水中称量装置。

三、试验步骤：水中称量法：1、将试件放入烘箱，在105℃～110℃下烘至恒量，烘干时间一般为12－24h，取出试件置于干燥器内冷却至室温。

称干试件质量。

精确至0.01g。

量测精确至0.01mm。

2、将干试件进入水中进行饱和，饱和方法可依岩石性质选用煮沸法或真空抽气法。

3、取出浸水试件，用湿纱布擦去试件表面水分，立即称其质量。

4、将试件放在水中称量装置的丝网上，称取试件在水中的质量。

在称量过程中，称量装置的液面应始终保持同一高度，并记下水温。

蜡封法：1、将试件放入烘箱，在105℃±5℃下烘至恒量，烘干时间一般为12－24h，取出试件置于干燥器内冷却至室温。

2、从干燥器内取出试件，放在天平上称量，精确至0.01g。

3、将石蜡加热熔化，至稍高于熔点，用软毛刷在石料试件表面涂上一层厚度不大于1mm的石蜡层，冷却后准确称出涂有石蜡试件的质量。

4、将涂有石蜡的试件系于天平上，称出其在水中的质量。

5、擦干试件表面的水分，在空气中重新称取蜡封试件的质量，检查此时蜡封试件的质量是否大于浸水前的质量m1。

如超过0.05g时，说明试件蜡封不好，水己浸入试件，应取试件重新测定。

量积法：1、试件的直径或边长2、量测试件高度3、测定天然密度4、测定饱和密度5、测定干密度四、试验结果处理：毛体积密度试验结果精确至0.01g/cm3，3个试件平行试验。
