人人自学系列 教你如何看懂施工图 很详细

图纸怎么看懂的最快
图纸看懂的最快方法具体如下：
1、按顺序进行
我们在拿到施工图纸后，需要根据图纸的顺序进行查看，先看设计施工说明，了解该建筑的基本情况、施工材料和注意事项，然后在看平面图、立面图、剖面图、最后看结构图，这样能够让你对整个建筑有个大致了解，从而了解设计者的思想和意图。

2、牢记主要尺寸
施工图上有各种各样的尺寸，我们想要将所有尺寸记住具有一定难度，但对建筑物的主要尺寸，例如房屋的层高、基础尺寸、开间的进深等尺寸我们要牢牢记住，这样能够减少施工中所犯错误。

3、弄清相互关系
我们在看施工图纸时需要弄清每张图纸之间的联系和相互关系，将施工说明中做法和图纸对照，同时做好洞、沟、槽等的预留，这是减少和避免差错的重要步骤。

4、抓住重点
我们在看施工图时，需要抓住每张图的重点才能减少差错，在结合施工中容易出现的问题，进行纠正，例如平面图中首先看指北针，弄清房屋朝向，立面图主要记住门窗洞口标高，结构图中需要了解墙、梁、柱等设计要求。

5、图表对照法
看施工图时，如果出现无法详细表达的表格，我们需要采用图表对照法，将图中的数据与表格中的数据做对照，看下是否有错误。

如何看懂建筑施工图纸一、引言建筑施工图纸是建筑工程中必不可少的工具，它是建筑设计师和施工人员之间沟通的桥梁。

然而，对于非专业人士来说，理解和解读建筑施工图纸可能是一项具有挑战性的任务。

本文将给出一些简单的指南，帮助读者快速掌握如何看懂建筑施工图纸。

二、了解建筑施工图纸的基本元素在开始学习如何看懂建筑施工图纸前，首先需要了解一些基本的图纸元素。

这些元素包括平面图、立面图、剖面图等。

在图纸中，平面图是最常见也是最容易理解的一种图纸类型。

平面图是从上面的视角观察建筑物，显示了建筑物的整体布局和空间分配。

立面图则是从建筑物的某一面观察，展示了建筑物的外观和细节。

剖面图是从建筑物切割而得，展示了建筑物的内部结构。

除了以上的基本图纸元素，图纸上还有许多标注、符号和尺寸。

标注用于注明建筑物的各个部分，符号用于表示不同的构造和材料，而尺寸则用于表示建筑物的实际尺寸。

熟悉这些基本图纸元素和标记将为理解建筑施工图纸打下基础。

三、学习图纸上的标注和符号图纸上的标注和符号是理解建筑施工图纸的关键。

这些标注和符号通常被用于表示建筑物的构造、材料和细节。

例如，钢筋混凝土构造常被用极细实线表示，而砖墙则用细实线表示。

此外，图纸中还会使用一些专门的符号，如电气插座、水暖接口和消防设备等。

对于初学者来说，理解所有的标注和符号可能是一项挑战。

因此，初学者可以借助一些参考资料，如图纸符号手册或图纸标注指南，来帮助他们迅速理解图纸上的标注和符号。

四、掌握图纸中的尺寸图纸中的尺寸是了解建筑物实际尺寸的重要方式。

尺寸通常以两个主要单位表示，即米和毫米。

在图纸上，尺寸通常用虚线或实线与箭头表示，箭头指向被测量的线或边界。

初学者需要学会阅读和解释图纸上的各项尺寸，以便理解建筑物的实际尺寸和比例。

五、理解图纸的比例图纸的比例是图纸中的物体与实际物体之间的比例关系。

比例通常以比例尺的形式给出，如1:100、1:50等。

比例尺告诉我们图纸上的尺寸与实际尺寸之间的关系。

导读施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求.学会正确的识图方法，才能收到事半功倍的效果。

1把握主次拿到一份图纸后，先看什么图，后看什么图,应该有主有次.一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置,以及门窗位置，对建筑物形成一个平面概念,为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解；6、另外,还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合,大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。

2记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩,不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说,不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

施工图纸解读技巧施工图纸是建筑工程中不可或缺的一环，它是施工过程中的指南，对于工程的质量和效率至关重要。

然而，对于许多非专业人士来说，施工图纸可能难以理解和解读。

在本文中，我们将介绍一些解读施工图纸的技巧，帮助您更好地理解和应用这些重要的工程文档。

一、了解图纸的基本结构首先，我们需要了解施工图纸的基本结构。

一般来说，施工图纸主要由平面图、立面图和剖面图组成。

平面图显示了建筑物在水平方向上的布局，立面图显示了建筑物在垂直方向上的外貌和结构，剖面图显示了建筑物的内部结构和细节。

此外，施工图纸还包括标高尺度、图例和标注等重要信息。

二、理解图纸上的标注和符号在施工图纸中，标注和符号承载着丰富的信息。

我们需要学会识别和理解这些标注和符号的含义，以便正确解读图纸。

例如，常见的符号包括尺寸标注、箭头表示方向、斜线表示切断等。

标注则用于标明尺寸、材料、构造等相关信息。

通过掌握这些标注和符号，我们能够更好地理解和应用施工图纸上的信息。

三、注意图纸上的比例尺施工图纸通常按照比例绘制，这意味着图纸上的尺寸并不是实际大小，而是相对缩小的。

因此，在解读图纸时，我们需要注意图纸上的比例尺，并按照比例进行换算。

一般来说，比例尺用分数表示，比如1:50表示图纸上的每一单位长度相当于实际长度的50倍。

通过合理运用比例尺，我们可以更好地理解和应用图纸上的尺寸和细节。

四、细心观察图纸上的细节图纸上的每一个细节都承载着重要的信息。

在解读图纸时，我们需要仔细观察和分析图纸上的细节，理解其含义和作用。

例如，我们可以通过观察图纸上的线条、图形和图像，了解建筑物的结构和布局；通过观察图纸上的标注和符号，了解材料的种类和规格；通过观察图纸上的箭头和文本说明，了解施工的顺序和方法。

只有细心观察和分析，我们才能全面理解和应用施工图纸上的信息。

五、学会使用辅助工具为了更好地解读施工图纸，我们可以借助一些辅助工具。

比如，可以使用测量工具（如尺子、量具等）来准确测量图纸上的尺寸；可以使用计算器和绘图工具来进行比例换算和绘制图纸；可以使用电子设备和软件来实现图纸的数字化和三维展示。

如何快速学会看施工图施工图是建筑和工程领域中一种极其重要的文档，它不仅仅是帮助设计师将设计图变成物理建筑的工具，更是帮助工人、工头和客户理解建筑细节的工作图。

学会看施工图对于每个从事建筑和工程领域的人来说都是至关重要的，然而，不是所有人都理解如何快速阅读施工图。

下面就是一些通过简单步骤和纸笔练习来帮助你加强施工图阅读能力的技巧。

基础知识在学习如何快速阅读施工图之前，首先要了解一些基础知识。

这些知识对于正确理解和阅读施工图至关重要。

1.图例和符号：施工图中有许多符号和图例，它们代表着不同的材料和组件。

确保掌握所有图例和符号的含义。

2.缩放比例：施工图是以比例制图的。

掌握比例尺对图纸进行正确缩放。

3.单位：确定施工图的单位，以便正确理解尺寸和长度。

步骤 1：浏览图纸浏览图纸即先快速浏览一遍图纸，了解整个图纸的结构和主要元素。

这是一个让你对施工图快速熟悉的好方法。

1.查看施工图的标题，通过标题快速了解图纸类型以及具体项目信息，如建筑高度、使用类别和施工地点等。

2.研究图例和符号表，这些图例和符号代表着施工图中的物品和元素。

不同的图例和符号可能在不同的施工图中有不同的用途。

3.确定缩放比例，并浏览图纸。

步骤 2：注重细节第二步是注重施工图的所有细节，细节决定了最终建筑物的质量。

1.阅读施工图，并确认细节元素的正确性，包括尺寸、材料和方向等。

2.使用直尺和三角板等工具标注主要元素，并强调它们的相对位置。

3.使用不同的颜色和图形来标注特定元素，如管道、电线或墙面。

步骤 3：练习纸笔练习纸笔即是运用纸笔来加强你的施工图阅读能力。

1.分配一定的时间，用铅笔练习绘制一个简单的图形或结构，并用尺子进行度量。

2.在绘制的图形或结构上，练习使用各种颜色和图形标注不同部分，并为每个元素命名。

3.将图形或结构的纸张水平翻转，同时使用不同的颜色和图形来标注特定元素。

步骤 4：阅读实践要想快速学会看施工图，必须要有实践。

建议找到一些相关的施工图，按照下面的步骤阅读和理解。

施工图纸识图十个技巧施工图纸是建筑工程中的重要文档，它记录了建筑的各种细节和参数，是实现建筑设计方案的基础。

对于工地管理人员和工人来说，能够准确地读懂施工图纸是至关重要的。

在这里，我们介绍施工图纸识图的十个技巧，帮助您更好地理解建筑图纸。

技巧一：了解图例标记图例标记和符号是施工图纸中经常出现的重要元素，它们代表着各种不同的建筑元素。

在开始阅读图纸之前，必须对这些元素的含义有着清晰的了解。

一般来说，图例标记和符号都会在图纸右下角的图例中标明，工人在读图时一定要注意。

技巧二：了解比例尺施工图纸的比例尺是非常重要的，它可以帮助我们了解构件和结构的缩放比例。

常用的比例尺有1：50、1：100和1：200等等。

了解比例尺对于正确阅读图纸非常必要，需要花费一些时间来学习。

技巧三：注意图纸的朝向图纸的方向十分重要，在阅读图纸之前，你必须了解这些信息才能正确地解读图纸。

例如，某些图纸在将墙壁表示成等高线时，高处可以用上升箭头表示，低处可以用向下箭头表示。

如果你没有注意到图纸的方向，可能会导致你的解读产生偏差。

技巧四：注意单位转换在阅读施工图纸时，要了解单位的转换和比较。

例如，要将英寸转换为毫米，你需要了解1英寸等于多少毫米，然后将尺寸按照比例进行转换。

必须注意的是，在不同的国家和地区，可能会以不同的度量单位来表示长度，这也需要引起我们的注意。

技巧五：注意线型和线条标记在阅读施工图纸时，线型和线条标记是非常重要的。

不同的线条标记和线型可以代表不同的建筑元素，如柱子、梁、窗户、门、电线等等。

要充分了解线型和线条标记的含义，以便快速解读图纸。

技巧六：分类理解图纸大多数施工图纸包含多个层次的信息和细节，因此将图纸按照其内容进行分类是必要的。

您应该首先了解图纸中不同的层次和元素，然后计划如何分步解读图纸，以确保您正确理解了所有细节。

技巧七：多使用照片和建筑模型对于那些学习困难的人，或者是需要更直观地理解图纸的人，建筑模型和照片都是非常好的帮助工具。

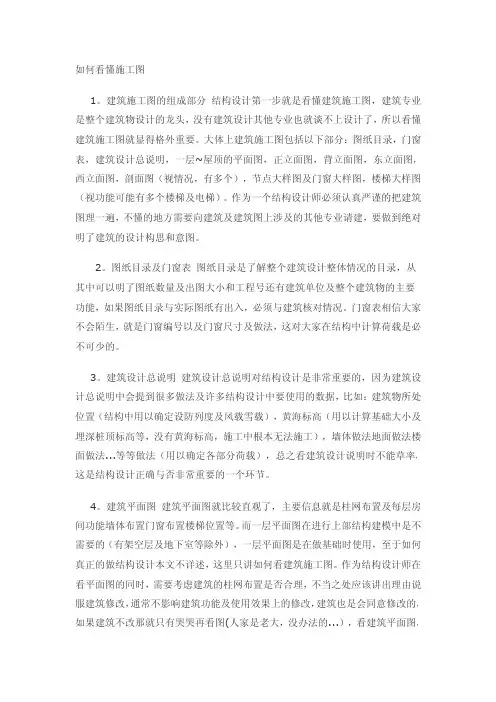

如何看懂施工图1。

建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2。

图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3。

建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4。

建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5。

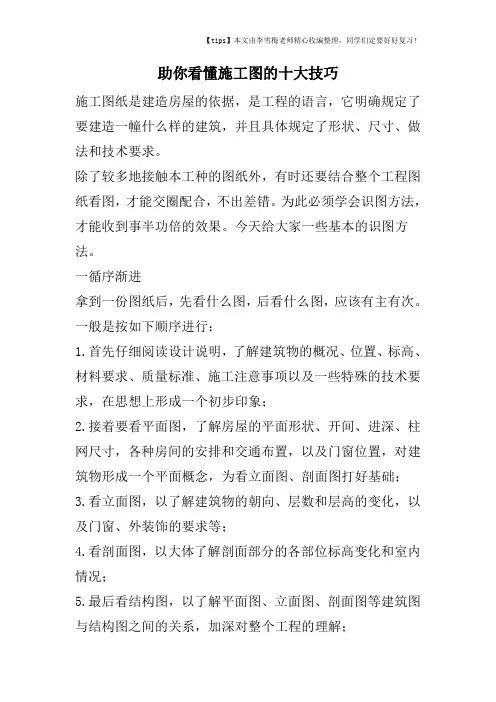

助你看懂施工图的十大技巧施工图纸是建造房屋的依据，是工程的语言，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

一循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1.首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2.接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3.看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4.看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5.最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6.另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读，这样才能收到事半功倍的效果。

二记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：没有规矩，不成方圆，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

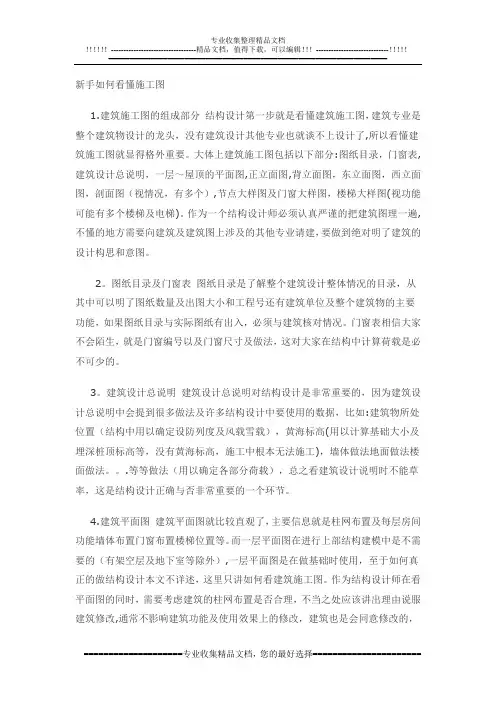

新手如何看懂施工图1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分:图纸目录，门窗表,建筑设计总说明，一层～屋顶的平面图,正立面图,背立面图，东立面图，西立面图，剖面图（视情况，有多个）,节点大样图及门窗大样图，楼梯大样图(视功能可能有多个楼梯及电梯)。

作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2。

图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3。

建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如:建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高(用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工)，墙体做法地面做法楼面做法。

.等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外）,一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图（人家是老大，没办法的.。

如何学习看懂施工图的步骤与方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

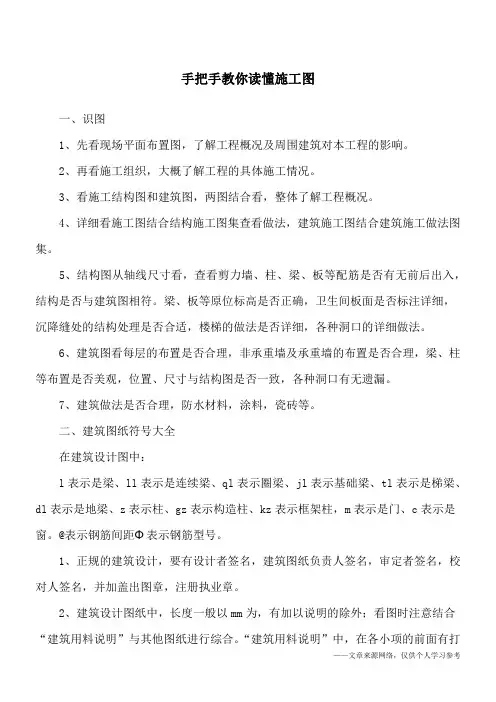

手把手教你读懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

34集。

567ldl表示是窗。

@表示钢筋间距Φ表示钢筋型号。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

4“］6510mpa678批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。

三、建筑图纸审查要点工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

（一）熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

助你看懂施工图的十大技巧施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈5.最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6.另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

二记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等型号、在看图时，必须以平面图中的轴线编号、位置为基准，做到：“手中有图纸，心中有轴线，千头又万绪，处处不离线”。

这就是的基本基础以及标准。

图纸之间的主要关系，一般来说主要是：轴线是基准，编号要相吻；标高要交圈，高低要相等；剖面看位置，详图详索引；如用标准图，引出线标明；要求和做法，快把说明拿；土建和安装，对清洞、沟、槽；材料和标准，有关图中查；建筑和结构，前后要对照。

所以弄清各张图纸之间的关系，是看图的重要环节，是发现问题、减少或避免差错的基本措施。

四抓住关键在看施工图时，作为必须抓住每张图纸中的关键，只有掌握住关键，才能抓住内洞口、内门标高、楼地面做法、屋面保温和防水做法等。

④在结构图中，主要应掌握基础、墙、梁、柱、板、屋盖系统的设计要求、具体尺寸、位置、相互间的衔接关系以及所用的材料等。

五了解特点工业建筑要满足各种不同的生产工艺要求，在设计与施工中就各有不同的特点。

如酸处理车间，对墙面、地面等有耐酸要求，就要采取不同的处理方法；精密仪表车间，对门窗、墙壁有不同的防尘、恒温、恒湿要求。

如果快速看懂施工图纸许多小伙伴在接触建筑设计行业时，经常会出现施工图纸看不懂的情况，施工图是建造房屋的依据，想要看懂施工图，除了多多接触本工种的图纸，还需要结合整个工程图纸看图，相互配合，找到最合适的施工方式。

这时候我们就要学习怎么快速看图了！一、看图的步骤要清楚学习看图的第一步是知道先看图纸的哪些部分，再看图纸的哪些部分，一步一步去理解图纸内容。

只有一步步看图片，才能理解设计意图。

看图顺序如下:1、先看【设计说明】—再看【平面图】—接着是【剖面图】—最后是【结构图】。

2.一定要根据平面图、立面图、剖面图等中的索引符号详细阅读大样图或节点图。

，以便将厚度和尺寸结合起来。

二、图纸尺寸要记住通过各部分尺寸的变化，所有建筑都有不同的形状和效果。

对于具体的操作者，小伙伴需要牢记建筑的一些主要尺寸，主要构件的规格、型号、位置、数量等等。

要记住的维度如下:1、开间进深2、长宽尺寸3、纵横轴线4、层高总高5、结构尺寸6、构件型号7、基础尺寸8、结构强度9、梁柱断面10、门窗洞口三、图纸关系要掌握有很多成套的施工图。

看图纸的时候，朋友们从不同的方面详细的表达了一个工程各个部分的具体尺寸，做法和要求。

这些不同部分的做法和要求就是一个完整建筑的全貌。

要做到:手中有图，心中有斧，千头万绪，永不下线。

图纸之间的主要关系，一般来说是:轴线是基准，编号要相吻；标高要交圈，高低要相等；剖面看位置，详图详索引；如用标准图，引出线标明；要求和做法，快把说明拿；土建和安装，对清洞、沟、槽；材料和标准，有关图中查；建筑和结构，前后要对照。

四、图纸的关键要抓住看施工图纸时，只有掌握好每张图纸中的重点，才能抓住重点，少犯错误。

一般要把握以下几个方面:①平面图中的关键：门是里开外开，轴线是正中偏中，朝向是东南西北，墙厚是一砖几砖。

弄清楚房屋朝向，图上有指北针的以指北针为准，无指北针的以总平面图和总说明上的朝向为准。

②立面图中的关键：掌握门窗洞口的标高尺寸，便于在立皮数杆和预留窗台时不致发生错误。

快速让你看懂施工图“新手施工员必看”施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

(1)循序渐进。

拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象;②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等;④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况;⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图;顺序最好为平、立、剖;查对节点和大样;建筑结构对照读”，这样才能收到事半功倍的效果。

(2)要记住尺寸。

建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一步一步教你如何看懂施工图！一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c 表示是窗。

@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--19 0mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

（一)1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2。

再看施工组织,大概了解工程的具体施工情况。

3。

看施工结构图和建筑图，两图结合看，整体了解工程概况。

4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细,沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7.建筑做法是否合理,防水材料，涂料，瓷砖等（二）建筑图纸符号大全在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号,正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章.2、建筑设计图纸中,长度一般以mm为单位，有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明"中，在各小项的前面有打上“√ ”的,为该设计所采用的做法。

没有打勾的,非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400)配4φ16络φ6@200箍。

”解读为：强度为c 的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘(16mm)螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络.(长方形环络长约340—-350 mm ，宽约180mm—-190mm）。

4、如在建筑设计图中：“c20砼小柱（240240)配4φ12箍］6@200。

”其中，“]6＠200”为不规范标注，应为“φ6＠200".解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm)螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络.小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。
