活性炭活化的生产工艺

活性炭制造的主要工艺过程-活化法制造活性炭的关键工艺是活化。

由于所用活化剂的不同，可分为两类方法：（1）用氯化锌或磷酸等化学品为活化剂的化学品活化法；（2）用水蒸气或二氧化碳等为活化剂的气体活化法。

前者称为化学活化法，后者称为物理活化法。

其实两类活化过程都各自发生质的变化，都是化学变化的过程。

1、化学品活化法（一）氯化锌活化法以化学品氯化锌为活化剂。

将0.4~5.0份氯化锌浓溶液和1份泥炭或锯屑混合，在转炉中下燥，加热到600~700℃，成品以酸洗和水洗回收锌盐。

有时化学品活化后继续进行水蒸气活化，藉以增加活性炭的细孔。

氯化锌活化的活性炭具较多大孔。

虽然这是有效和简单的方法，但因锌化合物的环境污染而渐衰。

（二）磷酸活化法以化学品磷酸为活化剂。

炭化的或未炭化的含碳物作起始原料。

例如将研细的锯屑和磷酸混成浆状，在转炉中干燥，加热到400~600℃。

萃取回收磷酸，有时中和后回收磷酸盐。

于燥得活性炭，一般较氯化锌法的活性炭具有更细的细孔。

也可采用磷酸和水蒸气联合活化法。

近年磷酸活化法趋向广泛应用，磷酸回收等革新未见发表。

（三）氢氧化钾活化法以化学品氢氧化钾为活化剂。

将含碳原料以熔融的无水氢氧化钾处理，激烈的反应产生非常高的多孔性，比表而积可高达3000m2/g。

（四）其他化学品活化法硫酸、硫化钾、氯化铝、氯化钱、硼酸盐、硼酸、氯化钙、氢氧化钙、氯气、氯化氢、铁盐、镍盐、硝酸、亚硝气、五氧化二磷、金属钾、高锰酸钾、金属钠、氧化钠和二氧化硫均可用于活化。

2、气体活化法以水蒸气、二氧化碳或两者的混合气体为活化剂，将含碳物料和气体在转炉或者沸腾炉内，在800~1000℃高温下进行碳的氧化反应，制成细孔结构发达的活性炭。

水蒸气、二氧化碳和碳的反应是吸热反应，而氧和碳的反应是很强的放热反应，因此炉内反应温度难以控制，尤其要避免局部过热，防止不均匀活化更难，故氧或空气不宜作为活化剂。

有时使用空气和水蒸气的混合气体，用碳的燃烧作为热源。

活性炭的制备及应用1．活性炭的制备1.1化学活化法1.1.1氯化锌法氯化锌法制造工艺为在原料中加人重量是原料0.5～4倍、比重为1.8左右的浓氯化锌溶液并进行混合，让氯化锌浸渍，然后在回转炉中隔绝空气加热~600-700℃，由于氯化锌的脱水作用，原料里的氢和氧主要以水蒸气的形式放出，形成多孔性结构发达的炭。

1.1.2 磷酸法磷酸活化原则上是将精细粉碎的原料与磷酸溶液混合，接着混合物被烘干，并在转炉内加热到400～600℃，众所熟知的工艺过程是在较高的温度下(1 100℃)进行的。

1.2 气体活化法微波加热法制活性炭含碳原料在600℃以上的温度下进行预热处理，与水蒸气、二氧化碳、含氧气体或活化产生的气体接触，以微波直接加热，即可完成活化．但由通常活化方法能制得活性炭的煤类、石油类、木质类等原料，想用微波加热到完全活化温度是不可能的．例如煤、沥青、木材等原料，若照射微波，最初因水分发热，温度可达100℃左右，然后当水分蒸发完，发热极小，要升温到100℃以上，或不可能或需很长的时间。

1.3 药品活化和气体活化的配合使用气体活化和药品活化有时还配合起来使用．对受过药品活化处理的炭，进一步进行水蒸气活化，有时能制造出特殊细孔分布的产品，并使幅度很广的细孔数增加．用活性炭处理含有会堵塞炭的细孔的那样物质的气体时，例如，用粒状活性炭从城市煤气中吸附除去苯时，活性炭的细孔被城市煤气中的二烯烃堵塞而迅速老化．为制造这种情况下能使用的活性炭，曾应用过这种配合使用的活化方法．勒吉公司的苯佐尔邦牌活性炭就是有代表性的这类活性炭。

1.4 连续炭化活化法用比较简单的流动加热炉连续进行炭化和限制氧化活化的活性炭生产方法，并且操作省工、产品质量较好．该方法特点是：把含水率调整到l5％～30％的活性炭原料，连续地送入流动加热炉，同时由炉底鼓入适量的空气，使炉内进行炭化和限制氧化活化，在原料入炉前到载入炉时，仅向炉内送入少量火种，加上从炉的下部鼓入适量空气，促使原料部分燃烧，以便加热原料本身．炉内温度和炭化速度靠鼓入空气量和投料量进行调整．鼓风除用于原料部分燃烧和加热外，还用于使炭化过程中的粒子流态化和连续不断进行的活化反应中。

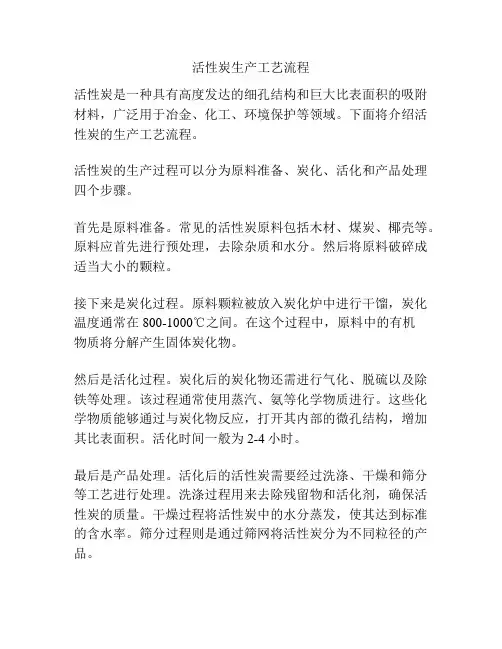

活性炭生产工艺流程活性炭是一种具有高度发达的细孔结构和巨大比表面积的吸附材料，广泛用于冶金、化工、环境保护等领域。

下面将介绍活性炭的生产工艺流程。

活性炭的生产过程可以分为原料准备、炭化、活化和产品处理四个步骤。

首先是原料准备。

常见的活性炭原料包括木材、煤炭、椰壳等。

原料应首先进行预处理，去除杂质和水分。

然后将原料破碎成适当大小的颗粒。

接下来是炭化过程。

原料颗粒被放入炭化炉中进行干馏，炭化温度通常在800-1000℃之间。

在这个过程中，原料中的有机物质将分解产生固体炭化物。

然后是活化过程。

炭化后的炭化物还需进行气化、脱硫以及除铁等处理。

该过程通常使用蒸汽、氨等化学物质进行。

这些化学物质能够通过与炭化物反应，打开其内部的微孔结构，增加其比表面积。

活化时间一般为2-4小时。

最后是产品处理。

活化后的活性炭需要经过洗涤、干燥和筛分等工艺进行处理。

洗涤过程用来去除残留物和活化剂，确保活性炭的质量。

干燥过程将活性炭中的水分蒸发，使其达到标准的含水率。

筛分过程则是通过筛网将活性炭分为不同粒径的产品。

活性炭生产工艺流程中的每一步都非常重要。

原料选择和预处理对活性炭的质量至关重要。

炭化过程决定了炭化物的成分和结构。

活化过程则决定了活性炭的孔隙结构和比表面积。

最后，产品处理环节则能够确保活性炭达到规定的品质。

值得一提的是，活性炭的生产工艺还可以根据不同的用途和要求进行调整和改进。

例如，一些特殊的生产过程可以改变活性炭的表面化学性质，使其具有更好的吸附性能。

总的来说，活性炭的生产工艺流程包括原料准备、炭化、活化和产品处理四个步骤。

通过合理的工艺和工艺控制，可以生产出具备高比表面积和特殊吸附性能的优质活性炭产品。

这些产品在环境治理和工业生产中起着重要的作用。

官网地址：活性炭生产之活化赋予炭颗粒活性，使炭形成多孔的微晶结构，具有发达的表面积的过程称为活化过程。

活化方法通常有三种，即化学药品活化法、物理化学联合活化法和物理活化法。

（1）化学药品活化法即将含碳原料与化学药品活化剂混捏，然后炭化、活化制取活性炭。

药品有ZnCl2,H3PO4,K2SO4及K2S等。

（2）物理化学联合活化法一般先进行化学药品活化，然后进行物理活化。

由物理活化法特别是用水蒸气活化制成的产品，微孔发达，对气相物质有很好的吸附力，当然也可以通过控制炭的活化程度而用于液相吸附；由化学药品活化法制得的活性炭次微孔发达，多用于液相吸附。

（3）物理活化法（气体活化法）在活化过程中通入气体活化剂如二氧化碳，水蒸气，空气等。

活化反应通过以下三个阶段最终达到活化造孔的目的：官网地址： 第一阶段：开放原来的闭塞孔。

即高温下，活化气体首先与无序碳原子及杂原子发生反应，将炭化时已经形成但却被无序的碳原子及杂原子所堵塞的孔隙打开，将基本微晶表面暴露出来。

第二阶段：扩大原有孔隙。

在此阶段暴露出来的基本微晶表面上的碳原子与活化气体发生氧化反应被烧失，使得打开的孔隙不断扩大、贯通及向纵深发展。

第三阶段:形成新的孔隙。

微晶表面上的碳原子的烧失是不均匀的，同炭层平行方向的烧失速率高于垂直方向，微晶边角和缺陷位置的碳原子即活性位更易与活化气体反应。

同时，随着活化反应的不断进行，新的活性位暴露于微晶表面，于是这些新的活性点又能同活化气体进行反应。

微晶表面的这种不均匀的燃烧不断地导致新孔隙的形成。

随着活化反应的进行，孔隙不断扩大，相邻微孔之间的孔壁被完全烧失而形成较大孔隙，导致中孔和大孔孔容的增加，从而形成了活性炭大孔、中孔和微孔相连接的孔隙结构，具有发达的比表面积。

气体活化的基本反应式如下：。

活性炭设备生产工艺一、活性炭活化生产设备活性炭活化的生产工艺目前市场上常见的活性炭的种类大致有椰壳、杏壳、核桃壳、山楂壳、桃壳、煤、棕榈壳、木炭等可以生产活性炭的材质，主要依托本地资源优势。

本设备采用自动化控制系统，活化炉的炉体主要由料仓、提升机、喂料机、炉体、耐材、转动装置、测温装置、活化装置、冷却装置、沉降室、锅炉、风机、除尘装置自动化PLC控制系统组成。

先将各种原材料进行炭化，然后将炭化好的材料2mm以下细粉筛掉，要求水份＜15％，此时将物料送入提升机料仓提入顶部给料仓，由顶部给料仓通过变频喂料机均匀将物料送入炉内，经点火装置加温，此前炉内的温度需达到800℃以上方可喂料，此时需通过风机向炉内送入适量的氧，再将蒸汽打开，向炉内送入适量的蒸汽进行对物料活化，此时的蒸汽需穿透蒸汽，每吨成品活性炭需向炉内送入4吨蒸汽，此时的蒸汽不可以作扩散蒸汽，否则炭就会烧失率很大，并且效率质量也不高。

物料随着炉体的转动逐渐进入炭化预热升温区，待物料升温至约800℃时进入物料活化区，此时的物料经与水蒸汽接触反应后温度迅速升高，约900-1050℃，此时物料与水蒸汽所接触的时间称为“活化时间”，根据温度与供氧量的不同，活化时间会有所区别，约30-40分钟，即物料以每小时6米的速度随转动的炉体向前行进。

待物料进入降温段时进入炉体出料管，此时的温度约500-600℃，当经过出料管逐渐降温至200℃时，物料就会自动滑落到炉体外的另外一个水降温冷却装置，经过约3分钟的无氧冷却时间，活化好的物料已经达到常温，约30-40℃，此时冷却好的物料自然滑落到提前准备好的包装吨袋（每袋可装0.5吨）或通过气流输送装置输送到料仓以备磨粉，当袋装满后可用人力压力叉车将物料移位，炉尾配备沉降室，此沉降室起四个作用，一是给余热锅炉提前预热，二是粉尘沉降，三是停炉后可不停蒸汽，防止寒冷地区管道上冻，四是燃烧不干净的烟气再次燃烧，减少黑烟，并充分利用烟气烧变成的热量。

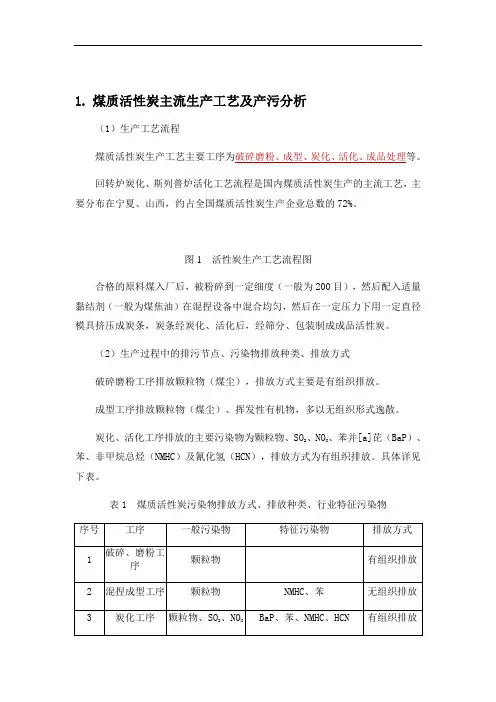

1.煤质活性炭主流生产工艺及产污分析（1）生产工艺流程煤质活性炭生产工艺主要工序为破碎磨粉、成型、炭化、活化、成品处理等。

回转炉炭化、斯列普炉活化工艺流程是国内煤质活性炭生产的主流工艺，主要分布在宁夏、山西，约占全国煤质活性炭生产企业总数的72%。

图1 活性炭生产工艺流程图合格的原料煤入厂后，被粉碎到一定细度（一般为200目），然后配入适量黏结剂（一般为煤焦油）在混捏设备中混合均匀，然后在一定压力下用一定直径模具挤压成炭条，炭条经炭化、活化后，经筛分、包装制成成品活性炭。

（2）生产过程中的排污节点、污染物排放种类、排放方式破碎磨粉工序排放颗粒物（煤尘），排放方式主要是有组织排放。

成型工序排放颗粒物（煤尘）、挥发性有机物，多以无组织形式逸散。

炭化、活化工序排放的主要污染物为颗粒物、SO2、NOX、苯并[a]芘（BaP）、苯、非甲烷总烃（NMHC）及氰化氢（HCN），排放方式为有组织排放。

具体详见下表。

表1 煤质活性炭污染物排放方式、排放种类、行业特征污染物（3）无组织排放煤质活性炭工业生产过程无组织排放节点有混捏成型工序、煤焦油储罐区、炭化工序车间门窗处、成型料晾晒场等。

排放的污染物为挥发性有机物和一氧化碳。

污染末端治理（1）磨粉、混捏、成品筛分包装工序粉尘治理活性炭行业磨粉、混捏、成品筛分包装工序产生粉尘污染，磨粉工序生产设备内产生的粉尘经旋风除尘器及布袋除尘器收集，并作为原料回用，除尘效率98%以上。

新建和大型企业成品筛分包装工序有回收设施回收，规模较小企业存在无组织排放现象。

混捏工序无组织废气无处理措施，通过标准制定，引导企业治理后排放。

（2）炭化炉尾气治理炭化炉尾气主要化学组成是焦油蒸汽、CH4、H2、CO、N2、CO2、O2及沥青烟等，大部分为可燃或助燃气体，可回收利用。

焚烧法是把炭化尾气引入焚烧炉内在高强转化燃烧的情况下，使之转化为CO2、H2O等高温气体，高温气体的热能又用于余热锅炉产生蒸汽。

活性炭的活化生产工艺流程
活性炭的活化生产工艺流程一般包括以下几个步骤：
1. 原料选择：选择合适的原材料作为活化剂，常用的原料有木材、椰壳、煤炭、果壳等。

2. 碎料：将选好的原料进行碎料处理，通常采用机械或化学方法将原料研磨成适当的颗粒大小。

3. 干燥：将碎料进行干燥处理以去除水分，常用的干燥方法包括阳光晒干、风干、烘干等。

4. 活化：将干燥好的原料放入活化炉中进行活化处理。

活化分为物理活化和化学活化两种方式，物理活化通常使用高温蒸汽或氮气进行，化学活化常用的活化剂有氢气、氧气、水蒸气和一氧化碳等。

5. 冷却：将活化好的活性炭进行冷却处理以减少温度。

6. 浸泡：将冷却好的活性炭进行浸泡处理，浸泡的目的是去除残存的活化剂和其他杂质。

7. 过滤：通过过滤设备将浸泡后的活性炭进行过滤，去除未被浸泡的原料颗粒
和杂质。

8. 干燥：将过滤后的活性炭进行再次干燥处理，以确保活性炭的品质。

9. 包装：将干燥好的活性炭进行包装，通常使用编织袋或纸箱等进行包装。

以上是活性炭的一般生产工艺流程，实际生产中可能会根据不同的原料和要求进行适当调整。

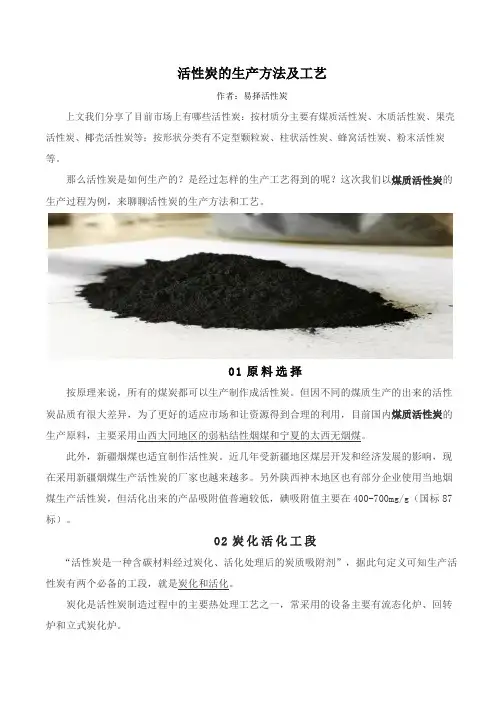

活性炭的生产方法及工艺作者：易择活性炭上文我们分享了目前市场上有哪些活性炭：按材质分主要有煤质活性炭、木质活性炭、果壳活性炭、椰壳活性炭等；按形状分类有不定型颗粒炭、柱状活性炭、蜂窝活性炭、粉末活性炭等。

那么活性炭是如何生产的？是经过怎样的生产工艺得到的呢？这次我们以煤质活性炭的生产过程为例，来聊聊活性炭的生产方法和工艺。

01原料选择按原理来说，所有的煤炭都可以生产制作成活性炭。

但因不同的煤质生产的出来的活性炭品质有很大差异，为了更好的适应市场和让资源得到合理的利用，目前国内煤质活性炭的生产原料，主要采用山西大同地区的弱粘结性烟煤和宁夏的太西无烟煤。

此外，新疆烟煤也适宜制作活性炭。

近几年受新疆地区煤层开发和经济发展的影响，现在采用新疆烟煤生产活性炭的厂家也越来越多。

另外陕西神木地区也有部分企业使用当地烟煤生产活性炭，但活化出来的产品吸附值普遍较低，碘吸附值主要在400-700mg/g（国标87标）。

02炭化活化工段“活性炭是一种含碳材料经过炭化、活化处理后的炭质吸附剂”，据此句定义可知生产活性炭有两个必备的工段，就是炭化和活化。

炭化是活性炭制造过程中的主要热处理工艺之一，常采用的设备主要有流态化炉、回转炉和立式炭化炉。

煤质活性炭通常炭化的温度在350-600℃。

在炭化过程中大部分非碳元素——氢和氧因原料的高温分解首先以气体形式被排除，排除了原料中的挥发分和水分，而获释的元素碳原子则组合成通称为基本石墨微晶的有序结晶生成物，使得炭颗粒形成了初步孔隙，具备了活性炭原始形态的结构。

原料经过炭化之后，我们称之为炭化料，炭化料已经具备了一定的吸附能力，但吸附能力极低，经检测一般炭化料碘吸附值只有200mg/g左右。

活化方法根据活化剂的不同分为物理活化法（也称气体活化法）和化学活化法。

煤质活性炭常用的活化方法是物理活化法，以水蒸气、烟道气（水蒸气、CO2、N2等的混合气）、CO2或空气等作为活化气体、在800-1000℃的高温下与炭化料接触进行活化（实际生产过程中最常使用烟道气）。

活性炭的KOH活化法
KOH活化法是20世纪70年代兴起的⼀种制备⾼⽐表⾯积活性碳的活化⼯艺，与氯化锌活化⼯艺相似，活化⼯艺的效果也受到活化温度、活化时间、活化剂的⽤量等因素的影响。

有⼈以⽟⽶芯为原料，利⽤KOH为活化剂，与在400-600℃碳化后的材料混合，在活化温度850℃，⽕花时间1.2h的条件下制备出⽐表⾯积⼤于2700m2/g的活性碳。

并对碳化温度，活化温度，升温速率，活化温度、活化时间以及不同KOH与原料的配⽐等因素对活性碳性能的影响进⾏了研究。

在不同的碳化温度相同的碳化时间下使⽟⽶芯碳化，测量所得炭材料的⽐表⾯积，最后确定在碳化温度为400-600℃条件可使炭材料的⽐表⾯积达到2700m2/g以上，并且碳化时间在4h的条件下可以使碳化后的炭材料的⽐表⾯积达到最⼤。

所以最后确定的碳化⼯艺为：碳化温度400-600℃，碳化时间4h。

活性炭的制作方法
活性炭的制作主要通过炭化和活化两个阶段完成。

1. 炭化阶段：
(1) 原料准备：选择适合制作活性炭的原料，常见的原料有木材、竹材、椰壳等。

将原料进行破碎、研磨，使其颗粒度均匀。

(2) 炭化处理：将原料放入封闭的炭化炉内，在高温下（通常在700-900摄氏度）进行炭化处理。

这个过程中，原料中的有机物会逐渐被炭化成固体炭。

(3)淬火：炭化结束后，关闭炭化炉，待炉温降至室温时将残留的炭取出，进行淬火处理。

淬火时可以用水或其他液体进行冷却。

2. 活化阶段：
(1) 物理活化：将炭化后的固体炭放入特殊的反应容器中，经过高温高压的条件下进行物理活化。

常用的活化剂有水蒸气、CO2等。

活化剂通过一定的流速通过活化容器，与炭素反应，使其表面积增大。

(2) 化学活化：通过添加一定的化学物质（如碱性化合物）对炭素进行化学反应，从而增强其活性。

化学活化常用于制备高活性的活性炭。

以上就是活性炭的制作方法的大致流程。

不同的制作方法和工艺条件，制得的活性炭性质也会有所不同。

磷酸法连续生产活性炭的工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!磷酸法是生产活性炭的一种常用方法，其工艺流程主要包括炭化、活化和洗涤三个步骤。

原料煤的粉碎（200目，95%通过）
磨粉的目的是为了将煤进行预氧化处理，增加其表 面积，易于活化。氧化对煤的炭化及其后生产活性炭 的影响是巨大的。煤的氧化降低了煤受热的流动性， 提高了炭化物的微孔容积，煤的预氧化使得制备的炭 化料具有极高的微孔，有利于制备优质活性炭。例如： 不进行预氧化而直接活化的太西原料煤，其在930℃ 活化条件下进行活化试验3小时，I2值在530mg/g左 右，而采用预氧化工艺，柱状成型炭化后的颗粒在同 等活化条件下进行活化试验反应3小时后，I2值在 1000mg/g以上。
黏合剂的要求
① 含碳量高，热解时析焦率高，最后能够构成活性炭本身的 一部分，起到骨架作用。
② 具有一定的流变性能，对基质颗粒具有良好的浸润性，并 与基质混合后具有可塑性，有利于将基质原料加工成型为颗粒 状物质。
③ 具有粘结性，在工艺过程中能使基质结合成整体颗粒，并 赋予较高的机械强度。
④ 有助于形成活性炭颗粒内部的初步孔隙，并对加工过程无 不利影响，起造孔作用。以上最重要的是浸润作用和黏结作用。
③挥发分 无烟煤挥发分含量最低。挥发分含量过高，挥发出的 物质容易结焦，堵塞产品道；过低，不能为活化提供足够的燃料。 目前要求挥发份为7-8%。
④煤的反应性 反应性高的煤在活化和燃烧过程中，反应速度快、 效率高。
配煤
配煤是改善活性炭产品孔结构，提高活性炭产品吸附性能的一种好方法。 ①单种煤的结焦特性及其在配煤中的作用 肥煤：肥煤属中等变质程度的煤，挥发分范围较广，胶质层厚度大于25mm,受热
②灰分 煤灰分含量高会降低煤的发热量，影响炭化料及活性炭 产品的机械强度，影响活性炭的孔隙结构，降低活性炭的吸附能 力，使活性炭产品杂质增加，限制了煤基活性炭的应用领域。但 是有些矿物质如CaO,MgO,Fe2O3,K2O及Na2O等可以催化煤 中碳与水蒸气的反应，加快反应速度，提高活化炉的产量。一般 要求灰分≤6%，目前我们要求采用的原煤灰分≤3%。

活性炭活化方法之气体活化法气体活化法也称物理活化法，采用水蒸气、烟道气(主要成分为C02)、空气等含氧气体或混合气体作为活化剂，.在高温下与炭化料接触进行活化或两种活化剂交替进行活化，从而生产出比表面积巨大、孔隙发达的活性炭产品。

活化反应属于气固相系统的多相反应，活化过程中包括物理和化学两个过程，整个过程包括气相中的活化剂向炭化料外表面的扩散、活化剂向炭化料内表面的扩散、活化剂被炭化料内外表面所吸附、炭化料表面发生气化反应生成中间产物(表面络合物)、中间产物分解成反应产物、反应产物脱附、脱附下来的反应产物由炭化料内表面向外表面扩散等过程。

一物料在炭化过程中已形成了类似石墨的基本微晶结构，在微晶之间形成了初级孔隙结构，不过由于这些初级孔隙结构被炭化过程中生成的一些无序的无定形碳或焦油馏出物所堵塞或封闭，因此炭化料的比表面积很小。

气体活化的过程就是用活化气体与C发生氧化还原反应，侵蚀炭化物的表面，同时除去焦油类物质及未炭化物，使炭化料的微细孔隙结构发达的过程。

通过气化反应，使炭化料原来闭塞的孔开放、原有孔隙的扩大及孔壁烧失、某些结构经选择性活化而产生新孔的过程。

孔隙的形成与C的氧化程度密切相关，在一定的活化烧失率范围内，活化气体与炭化料的气化反应程度越深，生产出的活性炭比表面积就越大、孔隙就越发达、活性炭的吸附性能就越好。

杜比宁(Dubinin)理论认为，烧失率小于50%时，得到的是微孔活性炭;烧失率大于75%时，得到的是大孔活性炭;烧失率在50%-75%时，得到的是具有混合结构的活性炭。

目前的研究表明，活化反应通过以下三个阶段最终达到活化浩孔的目的。

第一阶段:开放原来的闭塞孔。

即高温下，活化气体首先与无序碳原子及杂原子发生反应，将炭化时已经形成但却被无序的碳原子及杂原子所堵塞的孔隙打开，将基本微晶表面暴露出来。

第二阶段:扩大原有孔隙。

在此阶段，暴露出来的基本微晶表面上的C原子与活化气体发生氧化反应被烧失，使得打开的孔隙不断扩大、贯通及向纵深发展。

1 、氯化锌在活化过程中的作用 （1）.润胀作用： 氯化锌对植物原料中的纤维素起润胀、胶溶以致溶 解作用，药液渗透到原料内部，溶解纤维素而形成 孔隙。 木屑等植物原料中总纤维素的含量达60--70％。据认 为，在不到200℃的温度下，通过氯化锌的电离作用 能使纤维素发生润胀。并将持续到纤维素分散成肢体 状态为止。在这同时还会发生一些水解反应和氧化反 应，使高分子化合物逐渐解聚，形成一种部分解聚化 合物与氯化锌组成的均匀塑性物料。这样当生产糖用 炭时，在靠近物料开始炭化的炉壁，特别容易发生粘 结现象。当用氯化锌和木屑生产颗粒活性炭时，锌屑 料在150--200℃下进行预处理，既能得到塑性物料。 如果锌屑比较高，物料在100℃以下就能塑化。 另外，在制造钢纸时，也是用浓氯化锌溶液浸渍原 纸，使表面发生剧烈润胀与被溶作用而胶化。这些都 说明氯化锌对纤维索的润胀作用。

①、斯列普活化炉构造P443
ⅰ
ⅱ
ⅲ
由ⅰ炉本体、 ⅱ蓄热室和
ⅲ
烟囱组成。
5、氯化锌活化法的特点
氯化锌法是化学药品活化法中应用最广的一种 方法，它有许多优点。 a. 产品得率高，每吨活性炭只需消耗2.1-2.5吨 绝干木屑。 b. 活化温度低，一般在500-520 ℃左右，因而 减少了高温操作带来的麻烦。 c. 产品的规格可通过调整锌屑比，能调节活性 炭的比孔容积和孔径分布。 d. 用氯化锌法制得的活性炭具有某些独特的性 质，是其他方法难以代替的。特别在物理化学 性质上与用水蒸汽法制得的活性炭有许多差别， 使用氯化锌法的产品更适合于液相的应用，特 别对糖液的脱色效果更好。
(5)非碳元素的作用 有人认为，不同的非碳元素对碳的活化作用是不同的。如元 素钾，它可以渗透到微晶的六角形片状体之间，将它们部分 地撑开。这些非碳原子除了当作碳原子，达到更有效的空间 和结构排列之外，还合成为活性炭分子结构的一部分。如氧 以共价键与碳结合形成稳定的表面氧化物。碳与硫原子的结 合也是类似于表面氧化物的化学结合。氮和碳是以类似脂基 的形式结合。而氢与碳的结合，活化之前是以碳氢链和环的 形式联结在六角形片状体边缘的原子上；活化期间，在 950℃以下，这些氢大部分被除去，还有一少部分氢即使在 活化之后仍留在炭上，只有在很高的温度下，才逐渐地被除 去，而正随着这些氢的减少，活性炭的吸附力也逐渐降低。 因此有人认为牢固地结合在活性炭上的一些非碳元素能够提 供一些吸附键，使活性炭的吸附能力提高。如这些活性炭具 有的特殊吸附力和催化作用，就是因为有一些非碳元素—氧、 铁和氢的存在。这些非碳元子的影响还可能扩展到邻近的碳 原子上。就象把一个极性基因引入一个有机化合物的结构中， 影响远处的原子的化学性质一样。

活性炭改性
为了提高活性炭的吸附性能或满足特定应用需求，通常需要对活性炭进行改 性处理。改性方法主要包括氧化、还原、掺杂、接枝等。
氧化改性
氧化改性是指利用氧化剂对活性炭进行改性处理，常用的氧化剂有臭氧、过 氧化氢等。氧化改性可以增加活性炭的表面官能团数量和种类，从而提高其研究和实际应用中都具有重要意义。通 过对制备工艺和机理的深入了解，可以更好地优化活性炭的性能，拓展其应用领 域。随着科技的不断进步和研究技术的不断创新，未来对活性炭制备及机理的研 究将更加深入和精细化，为实现活性炭的高效制备和广泛应用奠定坚实基础。
谢谢观看
热解法是以有机物为原料，在高温下热解生成活性炭。该方法的优点是产品 比表面积高、孔径分布均匀，但设备投资较大、操作成本较高。
活性炭的制备机理主要涉及物理和化学两个角度。从物理角度来说，活性炭 的制备过程中会发生物理吸附和结晶过程。原料中的有机分子在高温下热解成碳 原子，碳原子进一步聚集形成石墨微晶，最终形成活性炭的物理结构。从化学角 度来说，活性炭的制备过程中会发生一系列的氧化还原反应。原料中的有机分子 在高温下与氧气、氢气等反应，生成二氧化碳、水等无机物，同时碳原子被还原 成石墨结构，进一步形成活性炭的化学结构。
活性炭活化机理
活性炭的活化机理主要涉及表面官能团形成、孔隙结构演变和比表面积增加 等方面。表面官能团形成主要是指炭表面含氧官能团（如羧基、酚羟基等）和含 氮官能团（如吡啶氮、氨基等）的形成过程。这些官能团可以提供额外的吸附点， 提高活性炭的吸附性能。孔隙结构演变主要是指在活化过程中，炭材料内部逐渐 形成和扩展孔隙结构的过程。
基于活性炭制备工艺及机理分析，可以提出以下优化建议：首先，针对不同 原料和不同制备方法，优化反应温度、时间、气氛等参数，以提高产品的吸附性 能和比表面积；其次，添加催化剂或助剂，改善制备过程中的化学反应和物理结 构，从而提高活性炭的孔径分布和比表面积；此外，实现活性炭的表面改性，提 高其在特定应用领域中的吸附性能和稳定性。

磷酸法木质活性炭生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!磷酸法木质活性炭生产工艺是一种有效的生产高质量活性炭的方法。

这是由于在由于原材料与磷酸水溶液的水合作用植物结构的内部孔道容易溶胀允许反应剂磷酸有一个好的路径进入粒子的内部微孔与原料合成一体提高浸渍温度更有益于磷酸进入褐煤的微孔中特别是在有部分水分蒸发时更有益于磷酸分子的进入与褐煤完全结合磷酸浓度影响添加剂影响118浓度50添加剂量6炭活化温度400炭活化时间温度影响时间影响119活化温度的影响1207磷酸活化法生产活性炭的流程123内热式磷酸炭转炉1247磷酸的回收方法磷酸回收操作在洗涤工段完成
▪ 化学造孔：能制得具有独特性能(过渡孔发 达)
▪ 化学活化过程中：重要的因素是无水活化剂和 干燥初始原料的重量比，即浸渍比。
▪ 在气体活化时，重量减少率可以用作活化 度的标准，
▪ 在药品活化时，浸渍比成为活化度的标准。
▪ 浸渍比对产物的多孔性的影响：
▪ 在浸渍比比较小的情况下，随着浸渍比的 增加，炭化产物的总细孔容积增加，是依靠微 细孔数的增加。在浸渍比比较大时，直径比较 大的细孔数增加，由微细孔形成的细孔容积反 而减少。
药品活化法的产品在溶剂回收、液 相吸附、特别是在着色溶液的脱色性能 方面很出色(中孔发达）。
同样，因为使用化学药品，使活化 剂如残留在产品中，将招致食品公害， 并且往往带来对制造装置的腐蚀、废水、 环境污染等生产公害问题。因此，活化 剂的回收成为最重要的技术，它支配着 产品的质量和生产成本。
三、常见工艺与流程
1、碘吸附值
▪ 碘值是指活性炭在0.1mol/L(1/2I2，摩尔质 量，g/mol )下每克炭吸附的碘量(以毫克计) 定为碘值 。GB/T 12496.8-1999
▪ 碘值与直径大于10A 的孔隙表面积相关 联, 碘值可以理解为总孔容的一个指9
▪ [称取4.000g结晶硫酸铜(Cu2SO4·5H2O)溶于 1000mL水中]
