输电线路雷击故障原因及处理措施

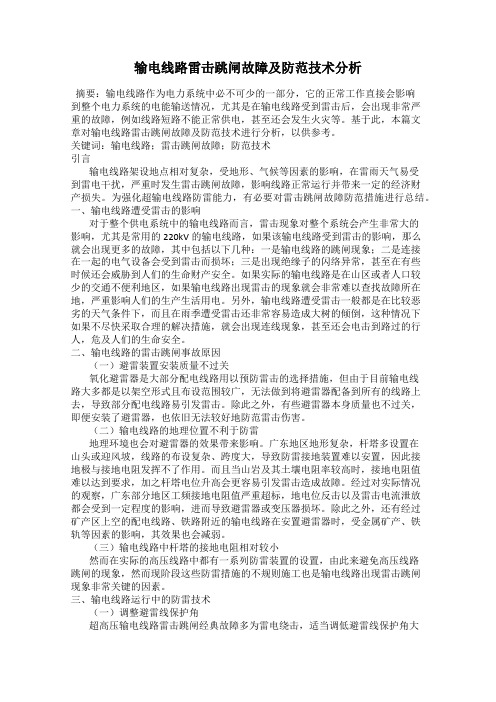

输电线路雷击跳闸故障及防范技术分析摘要：输电线路作为电力系统中必不可少的一部分，它的正常工作直接会影响到整个电力系统的电能输送情况，尤其是在输电线路受到雷击后，会出现非常严重的故障，例如线路短路不能正常供电，甚至还会发生火灾等。

基于此，本篇文章对输电线路雷击跳闸故障及防范技术进行分析，以供参考。

关键词：输电线路；雷击跳闸故障；防范技术引言输电线路架设地点相对复杂，受地形、气候等因素的影响，在雷雨天气易受到雷电干扰，严重时发生雷击跳闸故障，影响线路正常运行并带来一定的经济财产损失。

为强化超输电线路防雷能力，有必要对雷击跳闸故障防范措施进行总结。

一、输电线路遭受雷击的影响对于整个供电系统中的输电线路而言，雷击现象对整个系统会产生非常大的影响，尤其是常用的220kV的输电线路，如果该输电线路受到雷击的影响，那么就会出现更多的故障，其中包括以下几种：一是输电线路的跳闸现象；二是连接在一起的电气设备会受到雷击而损坏；三是出现绝缘子的闪络异常，甚至在有些时候还会威胁到人们的生命财产安全。

如果实际的输电线路是在山区或者人口较少的交通不便利地区，如果输电线路出现雷击的现象就会非常难以查找故障所在地，严重影响人们的生产生活用电。

另外，输电线路遭受雷击一般都是在比较恶劣的天气条件下，而且在雨季遭受雷击还非常容易造成大树的倾倒，这种情况下如果不尽快采取合理的解决措施，就会出现连线现象，甚至还会电击到路过的行人，危及人们的生命安全。

二、输电线路的雷击跳闸事故原因（一）避雷装置安装质量不过关氧化避雷器是大部分配电线路用以预防雷击的选择措施，但由于目前输电线路大多都是以架空形式且布设范围较广，无法做到将避雷器配备到所有的线路上去，导致部分配电线路易引发雷击。

除此之外，有些避雷器本身质量也不过关，即便安装了避雷器，也依旧无法较好地防范雷击伤害。

（二）输电线路的地理位置不利于防雷地理环境也会对避雷器的效果带来影响。

广东地区地形复杂，杆塔多设置在山头或迎风坡，线路的布设复杂、跨度大，导致防雷接地装置难以安置，因此接地极与接地电阻发挥不了作用。

解析输电线路运行故障和处理措施输电线路是电力系统中重要的组成部分，它承担着输送电能的重要任务。

由于各种原因，输电线路在运行过程中可能会出现故障，这给电力系统的安全稳定运行带来了一定的影响。

对于输电线路的运行故障和处理措施进行深入的解析是非常有必要的。

一、输电线路运行故障的原因1. 自然灾害：自然灾害是导致输电线路故障的主要原因之一。

比如雷击、风灾、暴雨等自然灾害都有可能导致输电线路的故障。

特别是在雷电交加的夏季，雷击对输电线路的影响尤为严重，可能造成线路的短路或者瞬时断电。

2. 人为因素：输电线路的故障还有很大一部分是由人为因素引起的。

比如施工作业中疏忽大意、未按规定操作和误操作都有可能造成输电线路的故障。

盗挖和损坏输电线路的行为也是导致输电线路故障的一个因素。

3. 设备老化：输电线路的设备随着使用时间的增长也会逐渐老化，设备老化可能会导致输电线路的故障。

比如绝缘子老化、绝缘子断裂等都有可能引起线路的故障。

4. 过载运行：在某些特殊情况下，输电线路可能会出现过载运行的情况，这也会导致线路的故障。

当电力负荷突然增大，导致输电线路运行超负荷，就有可能引起线路的故障。

1. 现场处置：一旦输电线路出现故障，首要任务是迅速到现场进行处置。

对于不同类型的故障，处理的方式也不同。

对于线路的短路故障，首先需要切断故障段，并联络相关部门进行处理；对于绝缘子的断裂，也需要尽快更换或者修复受损的设备。

2. 系统调度：在输电线路出现故障后，需要及时组织相关人员进行现场处置，同时需调度中心进行电网调度，保障其他线路的稳定运行，防止故障扩散造成更大范围的影响。

3. 故障分析：对于每一次输电线路故障都要进行深入的分析，找出故障原因和漏洞，不断的完善和提高输电线路的应急处置措施和技术水平。

通过故障分析还可以总结出相似故障的处理经验，为日后的处置工作提供参考。

4. 预防措施：为了防止输电线路的故障，需要加强输电线路的管理和维护工作。

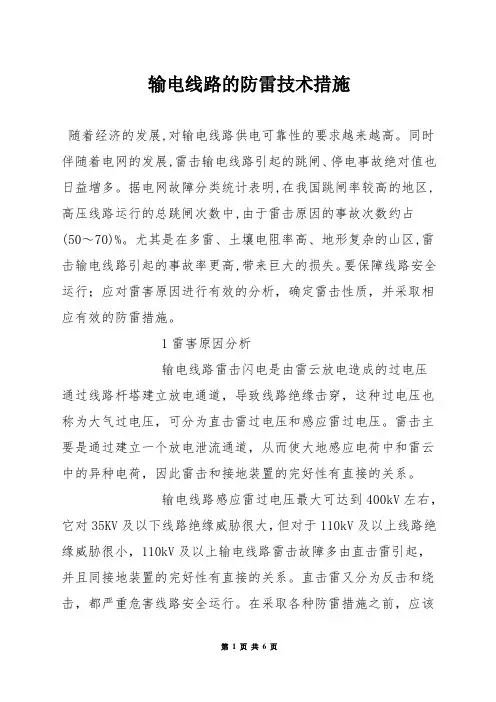

输电线路的防雷技术措施随着经济的发展,对输电线路供电可靠性的要求越来越高。

同时伴随着电网的发展,雷击输电线路引起的跳闸、停电事故绝对值也日益增多。

据电网故障分类统计表明,在我国跳闸率较高的地区,高压线路运行的总跳闸次数中,由于雷击原因的事故次数约占(50～70)%。

尤其是在多雷、土壤电阻率高、地形复杂的山区,雷击输电线路引起的事故率更高,带来巨大的损失。

要保障线路安全运行；应对雷害原因进行有效的分析，确定雷击性质，并采取相应有效的防雷措施。

1雷害原因分析输电线路雷击闪电是由雷云放电造成的过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，可分为直击雷过电压和感应雷过电压。

雷击主要是通过建立一个放电泄流通道，从而使大地感应电荷中和雷云中的异种电荷，因此雷击和接地装置的完好性有直接的关系。

输电线路感应雷过电压最大可达到400kV左右，它对35KV及以下线路绝缘威胁很大，但对于110kV及以上线路绝缘威胁很小，110kV及以上输电线路雷击故障多由直击雷引起，并且同接地装置的完好性有直接的关系。

直击雷又分为反击和绕击，都严重危害线路安全运行。

在采取各种防雷措施之前，应该对雷击性质进行有效分析，准确分析每次线路故障的闪络类型，采用针对性强的防雷措施，才能达到很好的防雷效果。

反击雷过电压是雷击杆顶和避雷线出现的雷过电压，主要与绝缘强度和杆塔接地电阻有关，一般发生在绝缘弱相，无固定闪络相别，所以对于反击雷过电压应采取降低杆塔接地电阻，加强绝缘，提高耐雷水平。

绕击雷过电压是雷电绕过避雷线直接击中导线而出现的雷过电压，主要与雷电流幅值，线路防雷保护方式，杆塔高度，特殊地形有关，主要发生在两边相。

目前对绕击雷过电压采取的主要措施是减少避雷线保护角，安装避雷器等。

实际运行经验表明:山区线路由于地形因素的影响和有效高度的增加，绕击率较高；平原，丘陵地区的线路则以反击为主。

山区线路选择良好的防雷走廊，减小避雷线保护角，加强绝缘是最有效的防雷措施。

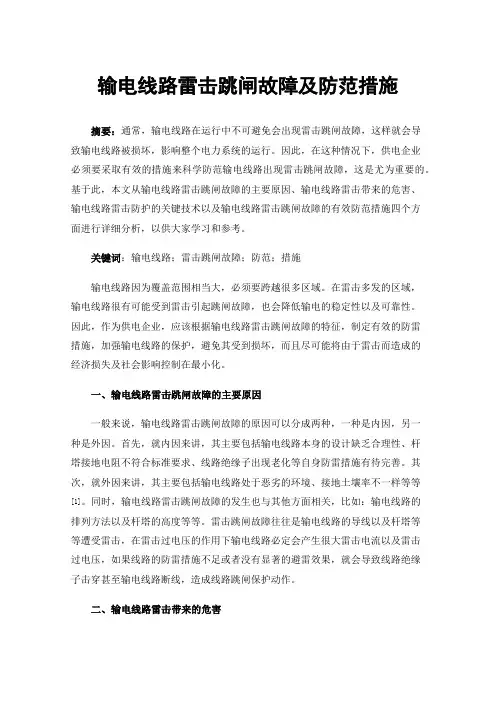

输电线路雷击跳闸故障及防范措施摘要：通常，输电线路在运行中不可避免会出现雷击跳闸故障，这样就会导致输电线路被损坏，影响整个电力系统的运行。

因此，在这种情况下，供电企业必须要采取有效的措施来科学防范输电线路出现雷击跳闸故障，这是尤为重要的。

基于此，本文从输电线路雷击跳闸故障的主要原因、输电线路雷击带来的危害、输电线路雷击防护的关键技术以及输电线路雷击跳闸故障的有效防范措施四个方面进行详细分析，以供大家学习和参考。

关键词：输电线路；雷击跳闸故障；防范；措施输电线路因为覆盖范围相当大，必须要跨越很多区域。

在雷击多发的区域，输电线路很有可能受到雷击引起跳闸故障，也会降低输电的稳定性以及可靠性。

因此，作为供电企业，应该根据输电线路雷击跳闸故障的特征，制定有效的防雷措施，加强输电线路的保护，避免其受到损坏，而且尽可能将由于雷击而造成的经济损失及社会影响控制在最小化。

一、输电线路雷击跳闸故障的主要原因一般来说，输电线路雷击跳闸故障的原因可以分成两种，一种是内因，另一种是外因。

首先，就内因来讲，其主要包括输电线路本身的设计缺乏合理性、杆塔接地电阻不符合标准要求、线路绝缘子出现老化等自身防雷措施有待完善。

其次，就外因来讲，其主要包括输电线路处于恶劣的环境、接地土壤率不一样等等[1]。

同时，输电线路雷击跳闸故障的发生也与其他方面相关，比如：输电线路的排列方法以及杆塔的高度等等。

雷击跳闸故障往往是输电线路的导线以及杆塔等等遭受雷击，在雷击过电压的作用下输电线路必定会产生很大雷击电流以及雷击过电压，如果线路的防雷措施不足或者没有显著的避雷效果，就会导致线路绝缘子击穿甚至输电线路断线，造成线路跳闸保护动作。

二、输电线路雷击带来的危害一般来说，输电线路雷击的危害有很多，比如：设备毁坏以及线路跳闸等等。

设备毁坏具体表现在雷击过电压导致绝缘子被击穿以及闪络，甚至导致绝缘子串炸裂以及线路烧毁。

线路跳闸往往是雷电感应形成雷击电流，造成输电线路出现单相接地以及相间短路，导致输电线路保护跳闸，系统稳定性受到损坏等等。

试论220kV输电线路雷击跳闸故障及对策摘要：在220kV高压输电线路中，雷击跳闸一直是困扰整个输电线路运行工作的难题，雷害事故几率占导致跳闸事故的1/3 甚至更多。

所以防雷措施是必不可少的重要环节，提高线路耐雷水平是确保线路畅通的主要途径，也是提高线路安全运行的可靠性，从而保证电网连续供电的目的。

关键词：输电线路雷击防雷一、引言220KV输电线路对整个电网供电具有十分重要的地位，为此当线路遭受雷击后，在雷电流与工频电流双重作用下会给配套的防护与运行设备产生危害。

为此，需要根据线路实际所处的环境，制定出合理的防雷措施。

本文提出了一些输电线路实际的防雷方法，这些方法对输电网的安全运行工作具有一定的参考意义。

二、雷击线路跳闸原因1.高压输电线路绕击成因分析。

根据高压送电线路的运行经验、现场实测和模拟试验均证明，雷电绕击率与避雷线对边导线的保护角、杆塔高度以及高压送电线路经过的地形、地貌和地质条件有关。

2.高压输电线路反击成因分析。

雷击杆、塔顶部或避雷线时，雷电电流流过塔体和接地体，使杆塔电位升高，同时在相导线上产生感应过电压。

如果升高塔体电位和相导线感应过电压合成的电位差超过高压送电线路绝缘闪络电压值，即Uj＞U50%时，导线与杆塔之间就会发生闪络，这种闪络就是反击闪络。

三、高压输电线路防雷措施1.加强高压输电线路的绝缘水平。

高压输电线路的绝缘水平与耐雷水平成正比，加强零值绝缘子的检测，保证高压输电线路有足够的绝缘强度是提高线路耐雷水平的重要因素。

2.降低杆塔的接地电阻。

高压输电线路的接地电阻与耐雷水平成反比，根据各基杆塔的土壤电阻率的情况，尽可能地降低杆塔的接地电阻，这是提高高压送电线路耐雷水平的基础，是最经济、有效的手段。

3.根据规程规定：在雷电活动强烈的地区和经常发生雷击故障的杆塔和地段，可以增设耦合地线。

由于耦合地线可以使避雷线和导线之间的耦合系数增大，并使流经杆塔的雷电流向两侧分流，从而提高高压输电线路的耐雷水平。

输电线路雷击故障分析及防雷分析摘要：随着社会的不断发展，社会水平不断的提高，科技也在不断的进步，我国电力企业的发展也非常迅速，人们对电力的需求不断的提高，对于电力系统来说，主要的组成构件就是输电线路，输电线路的稳定运行是保证电力运输的关键因素，输电线路遍布交叉，电力的传输途径就是通过输电线路进行，所以要想保证电力系统的稳定安全运行，就要保证输电线路的安全稳定。

但是在实际的电力工程的建设中，输电线路会遭受到各种各样的外力破坏，可能是外界环境的破坏，例如雷击，还有可能是一些小动物的破坏。

本文就针对输电线路雷击故障分析，并进行防治输电线路雷击破坏的措施研究。

关键词：输电线路；雷击故障；防雷措施分析，1.引言对于输电线路来说，由于人们的生活离不开电力，而电力的输送又是通过输电线路来进行的，所以输电线路会遍布世界，不仅在我们生活中，有些高压架设输电线路还是在郊区，越过山川等，所以发生故障的频率就很高。

对于输电线路的常见故障来说，主要有四种，第一种是由于输电线路的基本设备问题，基本的电缆设备的问题会造成输电线路的频繁故障；第二种是人为的因素，由于在施工时的不规范操作，人为的偷窃电缆设备等，也会造成输电线路的故障；第三是一些小动物对输电线路的破坏，比如说老鼠，鸟类等，都会对输电线路造成危害；最后一种是自然环境对输电线路的危害，比如说，疾风，暴雨，暴雪，冰雹，雷电等，这些自然界的一些危害会造成输电线路的频繁故障，我们通过对这些故障进行分析研究，可以发现其中雷击对输电线路的影响最大，造成的故障发生率也最高，特别是在一些山区，雷击的可能性会增大，而一旦这些输电线路受到雷击产生故障，就会造成输电网络的中断，维修的难度跟成本都很高，造成了极大的经济损失，也给人们的生活带来了不便。

所以为了避免输电线路雷击故障，造成大范围的电力中断，就要对这些雷击故障进行分析，从而找到输电线路防雷的具体措施，保证输定线路的正常使用功能，确保输电网络的安全稳定运行。

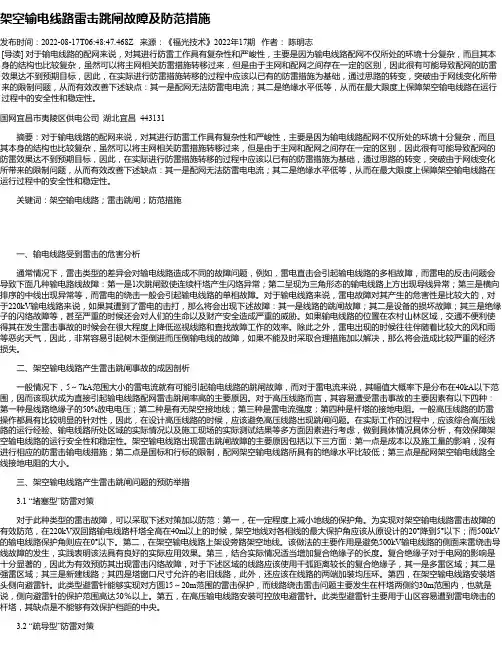

架空输电线路雷击跳闸故障及防范措施发布时间：2022-08-17T06:48:47.468Z 来源：《福光技术》2022年17期作者：陈明志[导读] 对于输电线路的配网来说，对其进行防雷工作具有复杂性和严峻性，主要是因为输电线路配网不仅所处的环境十分复杂，而且其本身的结构也比较复杂，虽然可以将主网相关防雷措施转移过来，但是由于主网和配网之间存在一定的区别，因此很有可能导致配网的防雷效果达不到预期目标，因此，在实际进行防雷措施转移的过程中应该以已有的防雷措施为基础，通过思路的转变，突破由于网线变化所带来的限制问题，从而有效改善下述缺点：其一是配网无法防雷电电流；其二是绝缘水平低等，从而在最大限度上保障架空输电线路在运行过程中的安全性和稳定性。

国网宜昌市夷陵区供电公司湖北宜昌 443131摘要：对于输电线路的配网来说，对其进行防雷工作具有复杂性和严峻性，主要是因为输电线路配网不仅所处的环境十分复杂，而且其本身的结构也比较复杂，虽然可以将主网相关防雷措施转移过来，但是由于主网和配网之间存在一定的区别，因此很有可能导致配网的防雷效果达不到预期目标，因此，在实际进行防雷措施转移的过程中应该以已有的防雷措施为基础，通过思路的转变，突破由于网线变化所带来的限制问题，从而有效改善下述缺点：其一是配网无法防雷电电流；其二是绝缘水平低等，从而在最大限度上保障架空输电线路在运行过程中的安全性和稳定性。

关键词：架空输电线路；雷击跳闸；防范措施一、输电线路受到雷击的危害分析通常情况下，雷击类型的差异会对输电线路造成不同的故障问题，例如，雷电直击会引起输电线路的多相故障，而雷电的反击问题会导致下面几种输电路线故障：第一是1次跳闸致使连续杆塔产生闪络异常；第二呈现为三角形态的输电线路上方出现导线异常；第三是横向排序的中线出现异常等，而雷电的绕击一般会引起输电线路的单相故障。

对于输电线路来说，雷电故障对其产生的危害性是比较大的，对于220kV输电线路来说，如果其遭到了雷电的击打，那么将会出现下述故障：其一是线路的跳闸故障；其二是设备的损坏故障；其三是绝缘子的闪络故障等，甚至严重的时候还会对人们的生命以及财产安全造成严重的威胁。

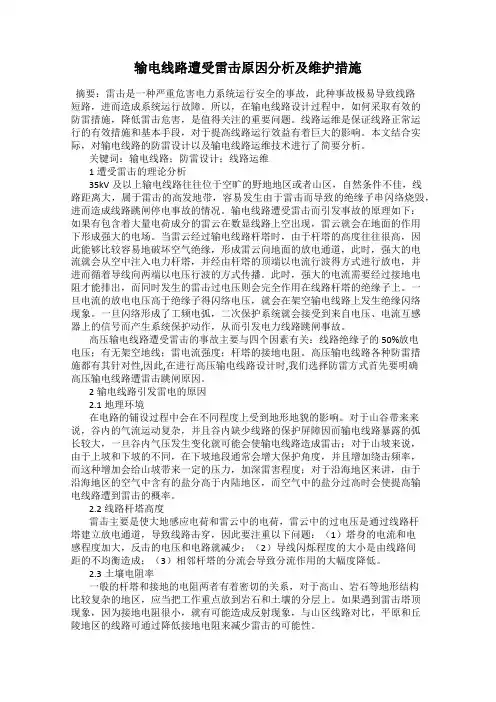

输电线路遭受雷击原因分析及维护措施摘要：雷击是一种严重危害电力系统运行安全的事故，此种事故极易导致线路短路，进而造成系统运行故障。

所以，在输电线路设计过程中，如何采取有效的防雷措施，降低雷击危害，是值得关注的重要问题。

线路运维是保证线路正常运行的有效措施和基本手段，对于提高线路运行效益有着巨大的影响。

本文结合实际，对输电线路的防雷设计以及输电线路运维技术进行了简要分析。

关键词：输电线路；防雷设计；线路运维1遭受雷击的理论分析35kV及以上输电线路往往位于空旷的野地地区或者山区，自然条件不佳，线路距离大，属于雷击的高发地带，容易发生由于雷击而导致的绝缘子串闪络烧毁，进而造成线路跳闸停电事故的情况。

输电线路遭受雷击而引发事故的原理如下：如果有包含着大量电荷成分的雷云在数显线路上空出现，雷云就会在地面的作用下形成强大的电场。

当雷云经过输电线路杆塔时，由于杆塔的高度往往很高，因此能够比较容易地破坏空气绝缘，形成雷云向地面的放电通道，此时，强大的电流就会从空中注入电力杆塔，并经由杆塔的顶端以电流行波得方式进行放电，并进而循着导线向两端以电压行波的方式传播。

此时，强大的电流需要经过接地电阻才能排出，而同时发生的雷击过电压则会完全作用在线路杆塔的绝缘子上。

一旦电流的放电电压高于绝缘子得闪络电压，就会在架空输电线路上发生绝缘闪络现象。

一旦闪络形成了工频电弧，二次保护系统就会接受到来自电压、电流互感器上的信号而产生系统保护动作，从而引发电力线路跳闸事故。

高压输电线路遭受雷击的事故主要与四个因素有关：线路绝缘子的50%放电电压；有无架空地线；雷电流强度；杆塔的接地电阻。

高压输电线路各种防雷措施都有其针对性,因此,在进行高压输电线路设计时,我们选择防雷方式首先要明确高压输电线路遭雷击跳闸原因。

2输电线路引发雷电的原因2.1地理环境在电路的铺设过程中会在不同程度上受到地形地貌的影响。

对于山谷带来来说，谷内的气流运动复杂，并且谷内缺少线路的保护屏障因而输电线路暴露的弧长较大，一旦谷内气压发生变化就可能会使输电线路造成雷击；对于山坡来说，由于上坡和下坡的不同，在下坡地段通常会增大保护角度，并且增加绕击频率，而这种增加会给山坡带来一定的压力，加深雷害程度；对于沿海地区来讲，由于沿海地区的空气中含有的盐分高于内陆地区，而空气中的盐分过高时会使提高输电线路遭到雷击的概率。

110kV输电线路雷击故障原因分析及防范措施电力系统中输电线路遭受雷击的现象越来越多，雷击成为引起线路跳闸故障的主要原因之一，严重影响到输电线路的运行安全。

本文针对一起110kV输电线路雷击故障后进行了详细分析，并对雷击故障做了详细的理论计算，最后结合运行实践经验提出了针对性预防措施，为电力运行单位提高输电线路运行可靠性和防雷管理工作提供了借鉴与指导。

标签：输电线路;雷击跳闸;原因分析;防雷措施一、引言浙江桐庐电网35千伏及以上输电线路多分布在山顶或山脊，山势陡峭，线路所经地区起伏变化较大，气象条件十分复杂。

虽然该地区全线都架设双避雷线保护，但由于输电线路距离长、跨度大、高杆塔较多，极易遭受雷击。

近几年的故障跳闸统计资料表明，雷击引起的高压输电线路跳闸次數占总跳闸次数的93%，因此雷击已成为当前输电线路故障跳闸的主要原因，不仅影响线路、设备的正常运行，而且极大地影响了日常的生产、生活。

同时输电线路故障跳闸直接影响功率的输送，也对电网的安全、稳定运行构成了严重威胁，采取有针对性的防范措施，尽最大可能降低输电线路跳闸率，是线路运行单位追求的目标，也是构建“坚强智能电网”的前提和根本。

二、具体故障描述2012年8月5日20：21时，桐庐电网发生了乔方1052线A相故障，距离Ⅱ段，零序Ⅱ段保护动作，重合成功，乔林变测距29.2km（约73#塔左右）;根据该局SCADA系统历史事项显示，在这个时间点乔方1052线RTUSOE保护信号8个。

浙江省雷电定位系统线路雷电查询结果显示，8月5日20：20-20：21乔方1052线附近共计落雷点4个，数据如下：表1 浙江省雷电定位系统线路雷电查询结果序号时间经度纬度电流（kA）回击站数最近距离（m）最近杆塔1 20：20：08.958 119：31：11 29：55：54 -13.5 0 14 322.4 72～742 20：20：08.492 119：31：7 29：55：56 -13.8 0 14 250.8 72～743 20：20：08.933 119：31：7 29：55：58 -14.9 0 14 202.0 72～744 20：20：14.098 119：26：56 29：56：14 22.8 1 18 545.1 95，96经现场查找，发现乔方1052线73#塔A相瓷瓶串1片瓷瓶（上至下第2片）雷击破碎，4片瓷瓶有雷击痕迹，导线上有不同程度的雷击痕迹。

架空线路遭雷击原因及防雷措施架空线路遭雷击是指在雷电天气中，架空输电线路遭到雷击而导致停电或设备损坏的现象。

雷击是一种自然灾害，如果不能有效防范和应对，将给电力系统运行带来严重影响。

了解架空线路遭雷击的原因以及采取有效的防雷措施至关重要。

我们来看一下架空线路遭雷击的原因。

架空线路遭雷击的主要原因包括以下几点：1. 雷击频率高：架空线路位于室外，暴风雨天气时容易遭受雷击。

特别是在山区、高地等地形复杂的地区，雷电活动频繁，架空线路遭雷击的概率相对较高。

2. 线路长距离：架空线路一般都是长距离输电，线路越长，遭雷击的概率也越高。

3. 雷电能量巨大：雷电能量巨大，一次雷击就能产生几十万伏特的电压。

当架空线路遭雷击时，会造成电缆或导线瞬间过压，导致设备损坏或停电。

接下来，我们谈谈如何防范架空线路遭雷击。

防雷措施主要从以下几个方面着手：1. 定期检查维护：对架空线路进行定期检查，及时发现并处理存在的隐患和故障。

包括检查线路架设是否符合要求，绝缘子是否完好，接地系统是否良好等。

2. 安装避雷设备：在架空线路附近或者线路跨越雷电频繁地区，安装避雷设备是非常必要的。

避雷设备包括避雷针、避雷带等，能够吸引雷电，并将雷电导入地下，保护线路不受雷击。

3. 提高设备耐雷能力：对于输电线路和设备，提高其耐雷能力也是防雷的重要手段。

采取合理的接地措施，增大接地电阻，减小设备对雷电的影响。

4. 增强技术监控：运用先进的技术手段，监控架空线路的状态，及时发现线路异常情况，采取相应的措施，保障线路安全稳定运行。

5. 人员培训和应急预案：加强员工的防雷知识培训，并建立完善的应急预案，一旦发生雷击事故，能够及时、有效地处置，减少事故损失。

架空线路遭雷击是一种不可避免的自然灾害，但我们可以通过科学的防雷措施和技术手段，有效降低架空线路遭雷击的风险，保障电力系统的安全稳定运行。

希望各地的电力部门和相关单位能够高度重视架空线路遭雷击问题，加强防雷意识和技术水平，共同提高架空线路的抗雷能力，确保电力系统的正常运行。

输电线路雷击跳闸事故浅析及防雷事故措施的研究输电线路雷击跳闸事故是指由于雷电天气引起的输电线路发生雷击而导致跳闸，从而影响了电力系统的正常运行。

在电力系统运行中，雷击跳闸事故属于常见的故障类型之一，由于雷电活动的不可预测性和突发性，雷击跳闸事故给电力系统运行带来了一定的影响。

对输电线路雷击跳闸事故进行深入的分析和研究，并采取相应的防雷事故措施具有重要意义。

一、输电线路雷击跳闸事故的原因分析1. 雷电天气的频繁发生，雷电活动具有不可预测性和突发性，造成了输电线路雷击跳闸事故的高发生率。

2. 输电线路设备的设计和绝缘等级不足，由于绝缘水平不高和设备老化等原因造成了输电线路容易受到雷击影响。

3. 电力系统的接地电阻不足，接地电阻较高时，雷电击中输电线路后产生的感应电流将无法及时通过接地而造成设备受损。

4. 输电线路跨越山区、河流等自然环境恶劣地带，易受到雷击的影响。

二、输电线路雷击跳闸事故的影响1. 雷击跳闸会使得输电线路停电，影响了用户的用电。

2. 跳闸造成的事故会给设备带来额外的冲击和损坏，影响了电力设备的寿命和运行安全。

3. 雷击跳闸事故还可能引发线路或设备的爆炸和火灾事故，给周围环境和人员造成安全隐患。

三、防雷事故措施的研究1. 提高输电线路设备的设计和绝缘等级，采用高强度、防雷击材料的设备。

2. 加强对输电线路的维护和检测，定期对输电线路进行绝缘子的清洗和检查，及时更换老化的设备。

3. 加大对电力系统接地电阻的改造力度，提高接地电阻等级，减少雷电击中输电线路后对设备的损害。

4. 对于地质恶劣地带的输电线路，可以采取设置避雷针等方式进行防雷保护。

浅谈输电线路雷击跳闸原因及对策摘要：本文首先介绍了输电线路雷击的形式及危害，对雷击跳闸原因进行分析，最后提出输电线路的防雷措施。

关键词：输电线路；雷击；跳闸；对策引言110kV 及以上架空输电线路多建于空旷地带或山上，在雷电活动极为频繁的地区，一直受到雷击故障的困扰。

尤其是雷雨季节，雷击跳闸率长期居高不下，严重地影响了架空输电线路的安全、可靠运行。

我国电网故障分类统计数据表明，多雷地区线路雷击跳闸次数占总跳闸次数的40%～70%。

因此，如何切实有效地制定及改善架空输电线路的防雷措施，已经成为确保线路安全、可靠运行的重要工作之一。

1雷击的形式及危害输电线路雷害的形式有两种，一是感应雷，二是直击雷。

实际运行经验表明：110kV 及以上电压等级的输电线路雷害的原因则主要是根据经验和故障现象进行分析，因而比较难做出准确判断，这对于有针对性地采取防雷对策，十分不利。

郊外线路因地面附近的空间电场受山坡地形等影响，其绕击率约为平原线路的3 倍，或相当于保护角增大8°。

雷电对电力设备绝缘危害最大的是直击雷过电压，直击雷过电压的峰值很高，破坏性很强，在输电线路上可能引起绝缘子闪络、烧伤或击穿；重者击断导线造成停电事故。

2 雷击跳闸原因分析线路的雷击跳闸率与线路的塔型、绝缘强度、接地电阻、沿线地形及雷电活动等诸多因素有关。

2.1 线路所处位置地形地貌因素输电线路将电能由电厂输送至负荷中心，面临着复杂的地形、地质、气候条件。

据统计，在历年雷击事故中，有超过2/3 的雷击事故发生在山区，这与高压输电线路所处山区的特殊地形及复杂气候条件有关。

雷击闪络线路所处的地形主要有山顶、山坡、山凹、水田、大跨越及风口处。

而这些都处于线路的易击段，如雷暴走廊、四周是山丘的潮湿盆地、土壤电阻率有突变的地带、突出的山顶、山的向阳坡等。

2.2 雷电绕击因素雷电绕击跳闸率约占80%左右，是造成线路跳闸的主要原因，所以防止雷电绕击又是线路防雷工作的重点。

35kV输电线路雷击及防雷建议在我国电力系统各类事故、障碍中，输、配电线路的雷害事故占有很大的比例.由于输电线路对于保“网”的重要地位,如何减少输电线路雷害事故引起的跳闸,不但影响电力系统正常供电，增加输电线路及开关设备的维修工作量,而且由于输电线路上落雷,雷电波还会沿线路侵入变电所甚至用户，影响人身财产安全。

而在电力系统中,线路的绝缘最强,变电所次之发电机最弱，若发电厂、变电所的设备保护不完善,往往会引起其设备绝缘损坏,影响安全供电。

1输电线路遭受雷击的原因输电线路雷击闪电由雷云放电造成的过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，可分为直击雷过电压和感应过电压。

按雷击的性质可分为直击雷和感应雷：1）直击雷。

当带电的雷云接近输电线路时雷电流沿空中通道注入雷击点,如避雷线、杆（塔)顶部导线等产生直击雷过电压。

雷云放电时,引起很大的雷电流，可达几十甚至几百kA,从而产生极大的破坏作用；2）感应雷。

当雷击于输电线路附近的大地或物品时，导致产生静电感应，致使先导路径附近的导线上积累了大量的异号束缚电荷，雷击后,主放电开始,导线中感应电压就会很大。

根据实测,感应雷电压幅值一般为300～400kV,击穿60～80cm的空气间隙，对于35kV及以下水泥杆线引起一定的闪络事故.雷电主要危害有以下几种：1）电流高压效应会产生高达数万伏甚至十万伏的冲击电压,如此巨大的电压瞬间冲击电力设备，足以击穿绝缘体,使设备发生短路，导致燃烧、爆炸等直接灾害。

2）电流高热效应会放出几十至上百千安的强大电流,并产生大量热能,在雷击点温度会很高，可导致金属熔化，引起火灾和爆炸。

3）雷电流机械效应主要表现为被雷击物体发生爆炸、扭曲、崩溃、撕裂等现象,导致财产损失和人员伤亡。

输电线路是电力系统的大动脉，它将巨大的电能输送到四面八方,是连接各个变电站、各重要用户的纽带.输电线路的安全运行，直接影响到了电网的稳定和向用户可靠供电。

高压输电线路防雷措施分析及改进方法高压输电线路是一个重要的能源输送通道，但由于其工作环境的特殊性，常常会受到雷击的影响。

雷击不仅会给输电线路带来损坏，还会对整个输电系统产生严重的影响。

对高压输电线路进行防雷措施分析并采取改进方法显得尤为重要。

1.1 防雷设施问题高压输电线路的防雷设施是保证输电系统正常运行的重要组成部分。

目前国内外的高压输电线路上普遍采用的防雷设施主要有避雷针、避雷带、避雷网等。

这些传统的防雷设施在抗雷击能力上存在一定的缺陷，尤其是在极端天气条件下，传统的防雷设施可能无法有效地保护输电线路免受雷击的影响。

1.2 大气环境影响大气环境是导致高压输电线路受雷击影响的主要因素之一。

在雷雨天气条件下，大气中存在着大量的电荷，极易导致雷击发生。

而传统的防雷设施在面对这种大气环境时，往往难以起到有效的防雷作用。

1.3 人为因素除了大气环境外，人为因素也是造成高压输电线路受雷击影响的重要原因之一。

在高压输电线路的建设和维护过程中，如果工作人员没有严格按照要求进行操作，很容易导致防雷设施的缺陷，从而使输电线路更加容易受到雷击的影响。

二、改进方法2.1 引进先进的防雷技术为了提高高压输电线路的抗雷击能力，可以引进一些先进的防雷技术。

可以引进新型的避雷针、避雷带等设备，这些设备在抗雷击能力上相对传统设施更加强大，可以更好地保护输电线路免受雷击的影响。

2.2 完善防雷设施在已有的高压输电线路上，可以对防雷设施进行全面的检测和改进。

对于已损坏或老化的防雷设施，应及时更换或修复，以确保其正常运行。

可以增加防雷设施的密度和覆盖范围，以提高整个输电系统的防雷能力。

2.3 加强人员培训在高压输电线路的建设和维护过程中，应加强对相关人员的培训。

通过培训，员工可以更加深入地了解防雷设施的重要性和使用方法，从而减少人为因素对输电线路的影响。

2.4 加强监测和预警在高压输电线路上可以安装雷雨监测设备，通过实时监测天气条件的变化，及时预警雷雨天气的到来。

架空输电线路雷击跳闸故障及防范措施发布时间：2021-06-22T02:46:30.834Z 来源：《中国电业》（发电）》2021年第5期作者：白海清[导读] 某变电站位于山区道路旁边，该地区以山地为主，海拔高度在400～1200m，是重要的电力枢纽平台。

内蒙古电力（集团）有限责任公司乌兰察布电业局内蒙乌兰察布 012000摘要：现阶段，我国对于架空线路配网的防雷操作主要是从主网的防雷措施转移过来的，虽然在一定程度上确实提高了配网的实际防雷能力，尤其是对于5～7kA小电流地闪具有良好的防控作用。

但是在实际应用的过程中，配网毕竟与主网存在一定的区别，因此，导致配网转移的主网防雷措施很难发挥实际的作用。

关键词：架空输电线路；雷击跳闸故障；防范对策引言某变电站位于山区道路旁边，该地区以山地为主，海拔高度在400～1200m，是重要的电力枢纽平台。

近年来，由于雷击频繁、地理环境复杂的原因，区域内的输电网络雷击故障频频发生。

据统计，2018年，该区域的雷暴日为42天，雷击引发输电线路频繁跳闸，2018年雷暴日中2条220kV输电线路跳闸3次，110kV输电线路跳闸高达15次以上，并且引发变电站故障。

雷击跳闸严重危害电网稳定，尤其是多雷区输电线路故障发生率高，对生产生活用电安全造成威胁。

为了降低多雷区雷击故障，本文对多雷区的雷击故障特性与发展原因进行分析，改善输电线路防雷措施，完善变电站防雷保护技术。

1.架空输电线路产生雷击跳闸事故的成因剖析1.1多雷区的雷电活动因素某变电站所在的地区地形复杂，山区气候多变，容易形成雷云。

该区域为多雷区，雷暴日延续时间长，而且出现的雷电雷暴以及落雷密度较大。

从近十年来的雷雨天气来看，该地区的雷电开始月份较早，而且6-8月的雷电活动频繁。

经过统计，十年来该地区每年平均雷电活动次数为3万次，地闪次数为1.8万次。

总体上该地区的雷电频繁，而且输电线路密集，容易发生雷击故障。

1.2杆塔因素与放电通道因素雷击杆塔也会引发输电线路故障，2019年发生13起雷击杆塔故障事件，其中耐张塔遭受雷击6次，硬转塔遭受雷击2次，其他直线杆塔遭受雷击5次。

输电线路雷击架空地线断线原因分析及防雷措施输电是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。

按结构形式，输电线路分为架空输电线路和电缆线路。

架空输电线路由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。

雷击架空地线断线原因分析一般而言，对于输电线路的故障，雷击引起的可能性特别大。

架空的输电线路被雷击导致导地线断裂或是悬垂线夹处断线。

这种故障发生的原因如下：1、雷电流的热效应当雷击架空的地线时，雷击点的电流密度达到最大值，雷电弧的温度也处于最高值，可能达到几千K。

一般情况下，当雷电流通过导线时，雷电流引起的热效应不明显。

如果是雷击导体，雷电雨放电通道接触时可以产生无限的高温，可以融化金属，从而导致有些架空地线断股，直接影响输电线的正常供电。

雷电流的携带的巨大能量一般集中在电弧上，但是电弧的作用点太小，雷电流的电弧都直接传给导地线，引起导地线在瞬间升温，达到一定的限度就断股了。

2、雷电流的冲击效应在生活中，我们也常见一些雷击的现象。

例如，大风大雨天气里，有雷击大树的情况，抑或是有些重大雷电直接将建筑物的钢筋混凝土击穿一个洞的现象。

由此可知，雷击具备特别大的冲击力，而且是机械能。

对于这样的天气，输电线处于裸露的自然环境下，就有遭受雷击的危险、如果导地线被雷电击中，雷电冲击波携带的能量超出导体线的承受范围，导地线可能直接被打断。

3、工频短路电流的热效应当雷击架空的地线，在线路断裂的同时会产生绝缘子闪络放电。

由于地线的杆塔阻力比雷击放电的杆塔小，当雷击放电接触的杆塔，几乎所有的工频都会被续流到架空地线，从而出现短路电流，在一定程度上也提高了雷击点的温度。

架空地线短路时的热稳定只能允许较小的电流通过，所以容易使导地线断线。

在地线的悬垂线夹处属于比较薄弱的环节，更加容易断线。

4、设计规程不合理在短路电流的热稳定中，设计规程需要对雷电流和短路电流同时产生作用下的热稳定规定要求。

输电线路雷击原因与防雷措施一、雷击原因雷电是一种自然现象，由于地球表面和云层之间电位差的存在，当电位差达到一定程度时，空气中的电荷会产生强烈的电弧放电。

输电线路在这种强电场的作用下，可能发生雷击。

1.1 天气因素天气是导致输电线路雷击的一个主要原因。

当遇到雷暴天气时，地球表面电势将会产生明显的变化，同时云层中的电荷分布也会非常不稳定，这些天气因素都可能造成雷电现象的发生，对输电线路带来影响。

1.2 空气湿度当空气湿度较大时，空气中的氧分子与水分子往往会被电场电离，释放出自由电子和空穴，这会导致电势在输电线路上的不均匀分布，从而容易引发雷击。

1.3 输电线路结构和形状输电线路的结构和形状对雷电的感应也有很大的影响。

若线路较长且周边的杂物较少，那么雷电流就比较容易进入导线内部，此时输电线路就比较容易受到雷击。

二、防雷措施为了防止输电线路发生雷击，可以采取以下几种防雷措施。

2.1 安装避雷针在输电线路上方安装避雷针是防雷措施的一种有效方法。

避雷针能够分散雷暴电流，减轻雷击对输电线路的影响。

2.2 使用雷电保护器在输电线路中安装雷电保护器可将雷电感应的电荷导向地线，最大程度保护输电线路的安全。

2.3 增加地网通过在输电线路安装大规模的地网，可以有效将雷击感应电荷导向地面，避免对输电线路造成过大影响。

2.4 降低线路电位通过在输电线路上引入降压变压器等装置，减缓输电线路的电位差，有效避免线路雷击。

总的来说，输电线路防雷措施涉及到许多领域，这需要广泛的基础知识和实践经验。

只要掌握了相关技术和方法，就能够有效地防止输电线路发生雷击现象，保证人们生活和工作的正常进行。

安庆公司220kV输电线路雷击事故分析及差异化防雷措施一、事故概述安庆公司220kV输电线路雷击事故发生在XX年X月，事故地点在某变电站附近线路塔。

事故前，当地天气晴朗，但在事故发生前不久，出现了明显的雷电活动。

事故当时一组220kV线路因受到雷击而停运，对电网稳定运行造成了一定影响。

二、事故分析1.事故原因分析该事故主要由于两个方面原因造成，分别为天气因素和设备因素。

a) 天气因素事故发生前，当地出现了明显的雷电活动。

雷电是自然界的现象，是由于云与云之间、云与地之间等带电体间的电荷分布不均匀而引起的电放电现象。

天气因素是导致此类事故的主要原因之一。

b) 设备因素该事故的另一个原因是设备因素。

事故中，由于输电线路的设备在安装和运行中的不当操作或维护不力，导致设备出现故障或损坏，从而引发了事故。

此外，由于防雷措施不完善或不到位，也是造成该事故的重要原因。

2.事故的差异化防雷措施为了有效防止输电线路雷击事故的发生，应采取以下差异化防雷措施：a) 在设计和建设阶段，应对线路进行科学的雷电防护设计，充分考虑地形、气象条件、电力负载等因素，确保电力设备具备良好的抗雷性能。

b) 在设备运行期间，应定期对线路设备进行维护和检修，及时发现故障或损坏的设备，及时进行更换或修复。

c) 在设备运行期间，应加强线路设备的防雷措施，如安装防雷针、避雷带等装置，并对线路设备的接地体进行定期检测和维护。

d) 针对不同地形、气象条件和电力负载情况，应采取不同的差异化防雷措施，确定科学合理的防雷方案。

通过有效的差异化防雷措施，可以有效避免输电线路雷击事故的发生，保障电网的稳定运行。
