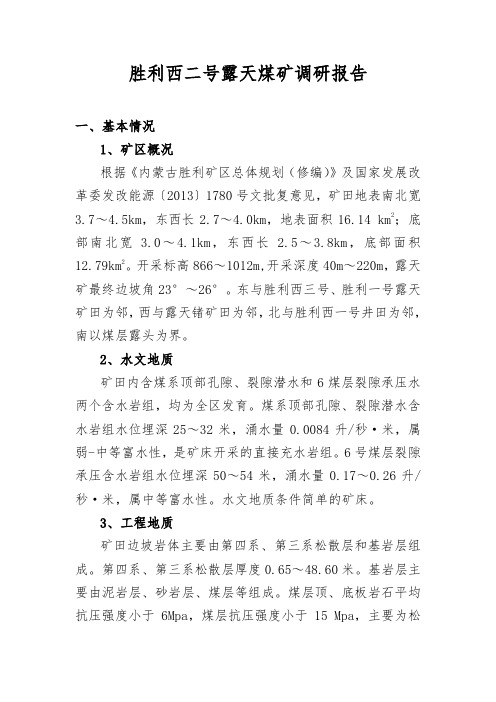

胜利西二号露天煤矿调研报告一、基本情况1、矿区概况根据《内蒙古胜利矿区总体规划（修编）》及国家发展改革委发改能源…2013‟1780号文批复意见，矿田地表南北宽3.7～4.5km，东西长2.7～4.0km，地表面积16.14 km2；底部南北宽 3.0～4.1km，东西长 2.5～3.8km，底部面积12.79km2。
开采标高866～1012m,开采深度40m～220m，露天矿最终边坡角23°～26°。
东与胜利西三号、胜利一号露天矿田为邻，西与露天锗矿田为邻，北与胜利西一号井田为邻，南以煤层露头为界。
2、水文地质矿田内含煤系顶部孔隙、裂隙潜水和6煤层裂隙承压水两个含水岩组，均为全区发育。
煤系顶部孔隙、裂隙潜水含水岩组水位埋深25～32米，涌水量0.0084升/秒〃米，属弱-中等富水性，是矿床开采的直接充水岩组。
6号煤层裂隙承压含水岩组水位埋深50～54米，涌水量0.17～0.26升/秒〃米，属中等富水性。
水文地质条件简单的矿床。
3、工程地质矿田边坡岩体主要由第四系、第三系松散层和基岩层组成。
第四系、第三系松散层厚度0.65～48.60米。
基岩层主要由泥岩层、砂岩层、煤层等组成。
煤层顶、底板岩石平均抗压强度小于6Mpa，煤层抗压强度小于15 Mpa，主要为松散、软弱岩类，工程地质条件中等。
图1 胜利西二号露天煤矿交通位置图4、赋存条件地质资源量305.25Mt,可采储量294.78Mt，总剥离量1459.45Mm3，原煤平均剥采比4.63m3/t。
可采煤层自上而下有5、5下、6号煤层，其中6号煤层为全区主要可采煤层，可采煤层倾角较小，一般3°～5°，为近水平煤层，开采深度40～220m，5、股权情况2011年，国电平庄煤业以12.4亿元并购重组了蒙东能源控股有限责任公司和锡林浩特煤矿两家企业，重组后的国电蒙东能源控股有限责任公司取得了胜利西二号露天煤矿的实际控制权（国电平庄煤业（集团）有限责任公司占股51%，朝阳宏文投资有限公司占股49%）。

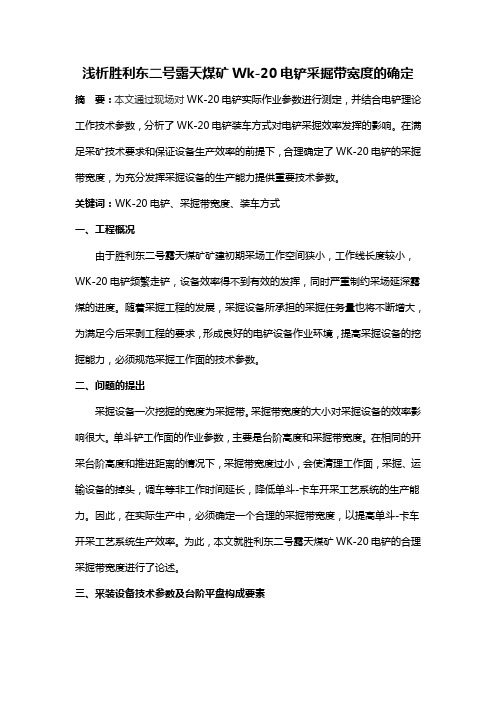

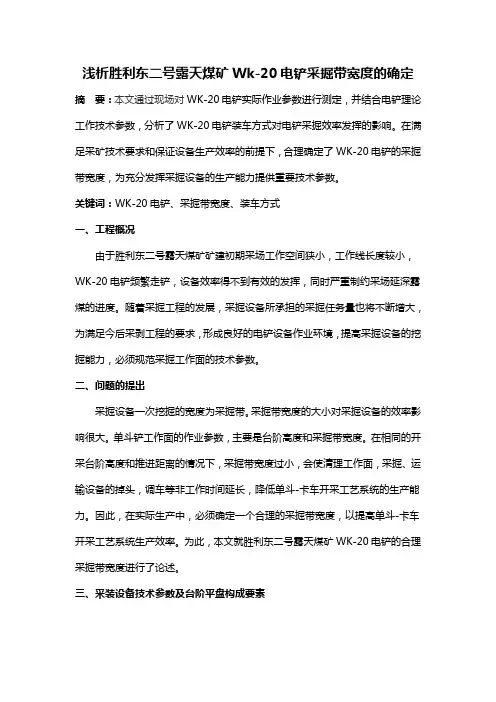

浅析胜利东二号露天煤矿Wk-20电铲采掘带宽度的确定摘要：本文通过现场对WK-20电铲实际作业参数进行测定，并结合电铲理论工作技术参数，分析了WK-20电铲装车方式对电铲采掘效率发挥的影响。
在满足采矿技术要求和保证设备生产效率的前提下，合理确定了WK-20电铲的采掘带宽度，为充分发挥采掘设备的生产能力提供重要技术参数。
关键词：WK-20电铲、采掘带宽度、装车方式一、工程概况由于胜利东二号露天煤矿矿建初期采场工作空间狭小，工作线长度较小，WK-20电铲频繁走铲，设备效率得不到有效的发挥，同时严重制约采场延深露煤的进度。
随着采掘工程的发展，采掘设备所承担的采掘任务量也将不断增大，为满足今后采剥工程的要求，形成良好的电铲设备作业环境，提高采掘设备的挖掘能力，必须规范采掘工作面的技术参数。
二、问题的提出采掘设备一次挖掘的宽度为采掘带。
采掘带宽度的大小对采掘设备的效率影响很大。
单斗铲工作面的作业参数，主要是台阶高度和采掘带宽度。
在相同的开采台阶高度和推进距离的情况下，采掘带宽度过小，会使清理工作面，采掘、运输设备的掉头，调车等非工作时间延长，降低单斗-卡车开采工艺系统的生产能力。
因此，在实际生产中，必须确定一个合理的采掘带宽度，以提高单斗-卡车开采工艺系统生产效率。
为此，本文就胜利东二号露天煤矿WK-20电铲的合理采掘带宽度进行了论述。
三、采装设备技术参数及台阶平盘构成要素为确定合理的采掘带宽度，必须明确采装设备作业的主要技术参数以及台阶的主要构成要素。
1、采装设备的主要技术参数WK-20电铲工作规格（如图3.1所示）图3.1 WK-20电铲工作规格——WK-20电铲站立水平最大挖掘半径，13.3m RWP——WK-20电铲最大挖掘半径RWMAX——WK-20电铲最大卸载高度HXMAXH——WK-20电铲最大挖掘高度WMAXWK-20电铲作业的主要技术参数如表3.1所示。
与WK-20电铲匹配的SF31904自卸卡车主要技术参数如表3.2所示。
一、工程概况本工程为大唐国际发电股份有限公司胜利东二号露天煤矿二期工程，总成车间及外修队设备库。
工程地点位于内蒙古自治区锡林郭勒盟锡林浩特市宝力根苏木。
总建筑面积13206.576㎡，为钢筋混凝土排架结构，主跨屋顶为钢屋架，跨24米。
钢屋架采用05G515中的WJ23，总共27榀屋架，屋面板为岩棉复合板。
基础采用独立柱基，基础设计等级为丙级。
本工程在正常维护情况下的设计使用年限为50年。
本工程建筑结构的安全等级为二级，生产类别为丁类，建筑耐火等级为二级，抗震设防烈度为6度。
本工程钢筋砼框架结构的抗震等级为四级。
填充墙240厚烧结多孔砖，密度小于等于1590Kg/m3。
砂浆为M7.5混合砂浆。
屋面活荷载：0.50 KN/㎡、基本风压：0 .55 KN/㎡、基本雪压：0.40 KN/㎡。
二、编制依据本工程施工组织设计编制依据如下：1、机械车间工程机械维修保养间及总成修理车间联合建筑与外修对设备库工程施工方案是根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成。
(1) 机械车间工程机械维修保养间及总成修理车间联合建筑与外修对设备库工程施工图纸；(2) 施工现场实地踏勘；(3) 国家有关建筑工程法规、规范与文件；(4) 建筑施工安全检查标准JGJ59—99；(5) 本公司ISO9002国际质量体系、《质量手册》、《程序文件》、《技术标准》及拥有的技术力量；2、本施工组织设计遵守的有关规范、标准：（1）《工程测量规范》GB50026—2001；（2）《钢结构设计规范》GBJ50017—2002；（3）《钢结构工程施工及规范》GB50205—2001；（4）《建筑钢结构焊接规程》JGJ81—91；（5）《钢焊缝手工超声波探伤方法和探伤结果分级》GB11545—89；（6）《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88；（7）《低合金钢焊条》GB5118—85；（8）《碳钢焊条》GB5117—85；（9）《建筑施工安全检查评分标准》JGJ59—99；（10）《建筑施工高处作业安全技术规范》JGJ80—91；（11）《建筑机械使用安全技术规程》JGJ33—86；（12）《施工现场临时用电安全技术规范》JGJ46—88；（13）门式刚架轻型房屋钢结构技术规程CECS102:2002。
安全评价项目名称：大唐国际发电股份有限公司胜利东二号露天煤矿
安全现状评价报告
简介：胜利东二号露天煤矿于2005年筹备，2007年9月1日开工建设，2008年8月28日铁路专用线通车，2009年5月20日，完成一期工程建设，同年9月完成联合试运转。
2010年6月通过竣工验收，形成10.00Mt/a（一期工程）的生产能力。
胜利东二号露天煤矿依法取得采矿许可证、安全生产许可证、营业执照，主要负责人依法取得矿长安全资格证。
煤矿各种证照齐全、有效。
本期安全生产许可证有效期自2013年7月8日至2016年7月8日，有效期3年，本期煤矿无重伤及以上人身伤亡事故，安全生产状况良好。
目前，由于采场南帮东部存在滑坡情况，加之煤炭市场原因，露天矿剥采工作暂时停产。
现在，煤矿主要工作是整治滑坡体及二期工程地面系统的建设完善以及坑口存煤的外运工作。
项目负责人：靳熠
技术负责人：隋国民
过程控制负责人：徐君
报告编制人：靳熠、霍凯芳
报告审核人：崔建国
项目组成员：霍凯芳、孙鹏飞
技术专家：孟祥峰
现场人员：靳熠、孙鹏飞、霍凯芳
任务：本次安全现状评价对象为胜利东二号露天煤矿，评价范围为该矿采矿许可证范围内的开采煤层生产与辅助系统，包括该矿的安全管理、安全设施的使用情况及效果、生产系统和辅助生产系统及其与煤炭生产直接相关的生产工艺环节、设备、设施等运行情况和安全生产条件符合性等。
去现场时间：2016年3月
评价报告提交时间：2016年5月。

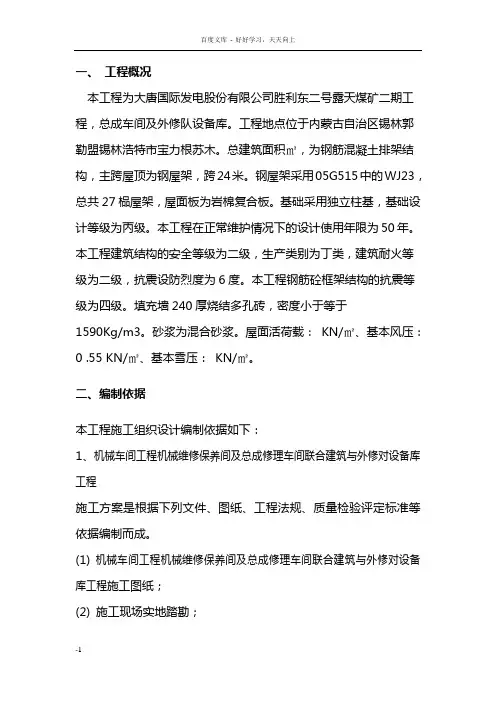

一、工程概况本工程为大唐国际发电股份有限公司胜利东二号露天煤矿二期工程，总成车间及外修队设备库。
工程地点位于内蒙古自治区锡林郭勒盟锡林浩特市宝力根苏木。
总建筑面积㎡，为钢筋混凝土排架结构，主跨屋顶为钢屋架，跨24米。
钢屋架采用05G515中的WJ23，总共27榀屋架，屋面板为岩棉复合板。
基础采用独立柱基，基础设计等级为丙级。
本工程在正常维护情况下的设计使用年限为50年。
本工程建筑结构的安全等级为二级，生产类别为丁类，建筑耐火等级为二级，抗震设防烈度为6度。
本工程钢筋砼框架结构的抗震等级为四级。
填充墙240厚烧结多孔砖，密度小于等于1590Kg/m3。
砂浆为混合砂浆。
屋面活荷载：KN/㎡、基本风压：0 .55 KN/㎡、基本雪压：KN/㎡。
二、编制依据本工程施工组织设计编制依据如下：1、机械车间工程机械维修保养间及总成修理车间联合建筑与外修对设备库工程施工方案是根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成。
(1)机械车间工程机械维修保养间及总成修理车间联合建筑与外修对设备库工程施工图纸；(2) 施工现场实地踏勘；(3) 国家有关建筑工程法规、规范与文件；(4) 建筑施工安全检查标准JGJ59—99；(5) 本公司ISO9002国际质量体系、《质量手册》、《程序文件》、《技术标准》及拥有的技术力量；2、本施工组织设计遵守的有关规范、标准：（1）《工程测量规范》GB50026—2001；（2）《钢结构设计规范》GBJ50017—2002；（3）《钢结构工程施工及规范》GB50205—2001；（4）《建筑钢结构焊接规程》JGJ81—91；（5）《钢焊缝手工超声波探伤方法和探伤结果分级》GB11545—89；（6）《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88；（7）《低合金钢焊条》GB5118—85；（8）《碳钢焊条》GB5117—85；（9）《建筑施工安全检查评分标准》JGJ59—99；（10）《建筑施工高处作业安全技术规范》JGJ80—91；（11）《建筑机械使用安全技术规程》JGJ33—86；（12）《施工现场临时用电安全技术规范》JGJ46—88；（13）门式刚架轻型房屋钢结构技术规程CECS102:2002。
胜利东二号露天煤矿调研报告一、基本情况1.项目名称大唐国际发电股份有限公司胜利东二号露天煤矿，以下简称胜利东二矿。
2.项目位臵及交通位臵：胜利东二号露天煤矿位于内蒙古自治区锡林郭勒盟胜利矿区，距锡林浩特市10km，行政区划隶属于锡林浩特市郊区宝力根苏木。
地理坐标：东经: 116°06′41″～ 116°14′11″北纬: 44°02′07″～ 44°07′05″交通：矿区铁路专业线已于2009年建成，与锡林浩特铁路西站接轨，煤炭外运方便。
锡（锡林浩特）—桑（桑根达来）—蓝（正蓝旗）铁路全长210.2km，在桑根达来站与集通铁路接轨，并且通过集通铁路与全国铁路网相连。
公路以锡林浩特市为中心，西至赛汉塔拉有锡赛公路（370km）；南至张家口有锡张公路（440km）；东南至赤峰有锡赤公路（499km）；东北至霍林郭勒的锡霍公路（450km），形成四通八达的公路交通网。
此外，锡林浩特西郊有民航机场，与北京、呼和浩特之间每周有定期航班。
3.注册资本、资金到位情况注册资本金16.6亿，实缴资本金18.26亿；截止2016年底二期工程累计完成投资103.4亿，按照按35%资本金比例计算应到位资本金36.2亿，实际二期工程到位资本金为10.5509亿元。
4.股权构成、隶属关系矿业公司于2007年8月由大唐国际投资成立，负责胜利矿区东二号露天煤矿项目的开发、建设和运营。
2010年集团公司为了推进专业化管理，将矿业公司委托中国大唐集团煤业有限责任公司管理；大唐国际占股60%，煤业公司占股40%。
2013年11月管理关系划转大唐国际直接管理;2014年3月，管理关系划转至大唐能源化工公司。
2016年7月公司管理权调整至中新能化科技有限公司，8月底通过集团内部特别重组，股权全部转至中新能化科技有限公司。
5.项目是否通过核准、计划投资情况、设计（核定）生产能力、各期设计规模、各期设计服务年限一期工程于2008年12月获得国家发展改革委核准，计划投资32.17亿元，设计（核定）生产能力1000万吨/年。
二期工程于2011年2月获得国家发展改革委核准，计划投资87.12 亿元，新增设计（核准）生产规模2000年吨/年。
设计服务年限122年。
6.项目建成投产分期情况一期工程自2007年9月1日正式开工建设，2009年底一期工程建设完成并移交生产，2010年6月28日通过国家能源局竣工验收，并于当年达到1000万吨/年的产能。
二期工程作为一期工程的续建项目，于2011年2月获得国家发展改革委核准；规模为新增2000万吨/年；2010年9月开工建设。
7.员工数量及构成现有员工1692人，其中在册人员284人，劳务派遣人员1408人，劳务派遣比例为83.3%；在学历结构上，本科及以上人员占26%，专科学历人员占25.9%;在技能等级上，中高级技能等级人员占47%。
8.煤炭资源情况矿田面积49.63km2，资源总量6375.97Mt，露天境界资源储量5318.72Mt，露天矿可采储量3821.98Mt，平均剥采比2.93m3/t，露天开采最大深度623m。
二、前期工作及审批情况项目已核准，一期工程2008年12月核准，文号（发改能源【2008】3633号）。
二期2011年2月核准，文号（发改能源【2011】386号）。
三、项目建设进展及各期实际投资情况1.项目概算及审批情况一期概算32.17亿元，二期概算87.12 亿元。
初步设计概算已经审批。
2.项目建设节点及历年投资完成情况（1）节点及完成情况矿建工程：二期矿建剥离初设概算工程量1亿m3，2009年5月开工，2013年11月已完成3.3375亿m3。
土建工程：地面生产系统土建工程，自2010年10月开工建设，2012年6月30日土建交安，2013年10月30日竣工验收。
生产调度中心联合办公楼、食堂2011年4月15日开工建设，2014年7月30日建设完成。
设备安装工程：地面生产系统设备安装工程于2011年年底开工建设，2012年6月25日实现首次上煤。
地面附属工程2011年9月开工建设，2013年10月建设完成。
扩建锅炉房循环流化床热水锅炉及辅机设备于2012年10月完成并投入运行；扩建锅炉房上煤除灰系统设备于2012年10月完成并投入运行；筛分车间高直连供暖装臵于2012年12月投入运行；二期消防水泵房设备于2014年投入运行铁路专用线：二期铁路工程于2010年9月开工建设, 至2012年11月已完成。
（2）累计完成投资情况截止2016年12月，累计完成投资1033659万元。
其中：矿建工程446124万元，土建工程58234万元，安装工程10040万元，设备购臵255560万元，其他费用263701万元。
累计资金到位935720万元,其中：资本金105509万元，融资830211万元。
（3）历年投资完成表 1 2008年-2016年投资完成情况统计表（单位：万元）四、资源条件1.勘探程度、地质构造、水文地质条件勘探程度：拉沟区勘探，其他区域详查。
地质构造：核实区内共发育9条断层，均为正断层。
其中东部断层较多，发育有6条，4条由区外延伸而至，西部有2条，北部有1条。
目前对胜利东二矿开采影响较大的是F61、F8、F68正断层，F8正断层位于井田南部，区内延展长度约4.10km，落差0～170m；F61正断层位于井田的东部，区内延展长度约1.50km，该断层在6-7号钻孔断距最大72m；F68正断层：区内延展长度约2.50km,落差54～210m。
水文地质条件：锡林河为胜利煤田内唯一的一条河流，全长268km，没有流经本矿区。
矿区内的地下水按含水岩性及赋存条件由上至下划分为第四系松散岩类孔隙潜水含水层，第三系孔隙、裂隙潜水含水层，4煤组裂隙、孔隙承压含水层，5(6)煤组裂隙、孔隙承压含水层和7-11煤组裂隙、孔隙承压含水层。
2.煤层顶底板岩石、工程地质及边坡情况岩石特性：露天采区内发育的地层自上而下有：第四系(Q)、新生界第三系上新统(N2)、中生界白垩系下统巴彦花群胜利组(K1bsh)。
第四系（松散岩层及软岩类）平均厚37m、第三系（砂岩、砂砾岩、细粉砂泥岩属于软～中硬岩类）平均45m、含煤地层（灰～灰白色粉砂岩、泥岩、细砂岩、粗砂岩夹砾岩属于软～中硬～硬岩类）平均354.83m。
露天可采煤层除5#、6#煤层外还有煤质较差的4#煤层。
从我矿现有采剥工程位臵来看，在963水平往下至5煤层顶板之间，均含有泥质胶结和钙质胶结的砂岩以及砂砾岩复合层，硬岩夹矸层厚度在0.2-3.5m，局部厚度达4.5m；局部位臵赋存大块孤石，上述硬岩夹矸层及孤石在不爆破的情况下电铲无法进行采掘作业。
工程地质及边坡情况：非工作帮：采深为200m，地下有多条断层分布，对边坡稳定性影响较大。
首采区南帮边坡为顺层边坡，组成南帮边坡的岩层倾角在F8断层南侧很小，基本在5°以下；在F8断层以北，岩层的倾角较大，一般在10°左右。
顺层边坡对稳定性不利，受层面和弱层的影响，南帮边坡的稳定性较差，出现的滑坡模式以圆弧—顺层模式为主。
端帮（南帮和北帮）：北端帮边坡地质构造简单，到目前为止尚未发现有大的断裂经过此区域。
由于首采区位于胜利向斜的南翼，北帮边坡岩层的倾向与边坡倾向相反，从地质构造的角度来讲，边坡岩体具有稳定构造。
组成北端帮边坡的岩层大部分都属于软岩，边坡高度从东部的450m左右到西部的近600m，为软岩高大边坡，在露天矿生产过程中必须重视边坡的管理和滑坡防治工作。
北端帮边坡的破坏模式主要有圆弧模式和圆弧顺层模式。
3.煤层情况胜利东二号露天矿区内煤层为东西走向，南北倾向。
煤层倾角倾向方向一般5至8度，局部14度，走向方向2至3度，4#煤顶板以上覆盖层厚度83.95—420.55m，开采深度平均450m，最深达623m。
各煤层赋存情况如下：4#煤：赋存深度83.95m～420.55m，平均220.08m。
可采厚度2.23m～28.66m，平均10.51m。
该煤层结构复杂，可采煤层中的夹矸层数为0～19层，平均5层；夹矸平均厚度2.62m，岩性主要为泥岩、炭质泥岩。
5#煤：赋存深度146.55m～473.28m，平均282.78m。
可采煤层厚度2.57m～64.85m，平均30.66m。
该煤层结构较复杂，可采煤层中的夹矸层数为0层～29层，平均6层；夹矸平均厚度3.48m。
岩性主要为泥岩。
6#煤：赋存深度30.85m～623.00m，平均329.68m。
可采煤层厚度1.95m～228.30m，平均61.43m。
该煤层结构较复杂，可采煤层中的夹矸层数0～62层，平均7层；夹矸平均厚度3.81m，岩性主要为泥岩、炭质泥岩。
4.煤种煤质情况表2 2014年-2016年煤质情况统计表5.剩余资源储量截止2016年末，剩余资源储量632724.61万吨。
五、生产工艺及产品按照自营设备最大能力进行剥离和采煤，其余不足部分用外包进行。
开采工艺及设备：目前，剥离采用单斗-卡车间断工艺系统，采煤采用单斗-卡车+半固定式破碎机半连续开采工艺系统。
设备主要有：1台斗容75m3的WK-75电铲，3台斗容35m3的WK-35电铲，4台斗容20m3的WK-20电铲，2台斗容20m3的EX3600液压正铲，2台斗容20m3的RH170液压正铲，4.8m3液压反铲7台；27台载重91吨、23台108吨、23台220吨的自卸卡车。
二期剥离将主要采用半连续工艺，即2套单斗-卡车+半固定破碎站-胶带输送机-排土机，2套电铲-自移式破碎机-胶带输送机-排土机。
六、生产及销售情况1.生产情况表3 2014年-2016年煤炭产量统计表煤炭销售主要以保障系统内化工企业用煤需求为主。
2014年-2016年累计销售煤炭1130.4万吨，其中系统内电厂81.45万吨、系统外销量424.7万吨、煤化工企业624.25万吨、煤化工企业销量占总销量的55%。
表4 2014年-2016年销售量统计表3.近三年煤炭成本、利润情况2014年-2016年煤炭成本及利润情况见下表。
表5 2014年-2016年煤炭成本及利润统计表运输方式、距离及成本见下表。
表6 运输方式、距离、成本统计表5.邻近区域项目电厂项目：内蒙古能源投资发展有限公司锡林热电厂、中国北车集团锡林浩特热源厂、华能集团锡林浩特二电厂；内蒙古上都发电有限公司，全部为系统外电厂。
在建的有神华电厂、大唐电厂等。
煤化工项目：大唐多伦煤化工、大唐克旗煤制气。
七、煤矿存在主要问题东二号矿虽然储量大、全区平均剥采比小，但受其煤层埋藏深、“锅底形”赋存特性影响，形成了开采煤量“先少后多”、发热量“先低后高”的分布特点，这些特点决定了项目建设大规模、高投资、长周期的特性。
