实验2 直流斩波电路的性能研究(六种典型线路)

实验五直流斩波电路的性能研究实验报告第五组Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】X X X学院实验报告学院：专业：班级：成绩：姓名：学号：组别：组员：实验地点：实验日期：指导教师签名：实验（序号）项目名称：直流斩波电路的性能研究（六种典型线路）实验五直流斩波电路的性能研究（六种典型线路）一、实验目的(1)熟悉直流斩波电路的工作原理。

(2)熟悉各种直流斩波电路的组成及其工作特点。

(3)了解PWM 控制与驱动电路的原理及其常用的集成芯片。

序号型号备注1DJK01 电源控制屏该控制屏包含“三相电源输出”等几个模块。

2DJK09单相调压与可调负载3DJK20 直流斩波电路4D42 三相可调电阻5慢扫描示波器自备6万用表自备①、降压斩波电路(Buck Chopper)降压斩波电路(Buck Chopper)的原理图及工作波形如图4-12 所示。

图中V 为全控型器件，选用IGBT。

D 为续流二极管。

由图4-12b 中V 的栅极电压波形U GE 可知，当V 处于通态时，电源U i 向负载供电，U D=U i。

当V 处于断态时，负载电流经二极管D 续流，电压U D 近似为零，至一个周期T 结束，再驱动V 导通，重复上一周期的过程。

负载电压的平均值为：式中t on 为V 处于通态的时间，t off 为V 处于断态的时间，T 为开关周期，α为导通占空比，简称占空比或导通比(α=t on/T)。

由此可知，输出到负载的电压平均值U O 最大为U i，若减小占空预习情况正常操作情况正常考勤情况正常数据处理情况正常比α，则U O 随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。

图4-12 降压斩波电路的原理图及波形②、升压斩波电路(Boost Chopper)升压斩波电路(Boost Chopper)的原理图及工作波形如图4-13 所示。

电路也使用一个全控型器件V。

直流斩波电路是一种常用于电力电子器件中的控制电路，用于将直流电源转换成可控的脉冲电压输出，常用于调节、变换和逆变等应用中。

以下是六种典型的直流斩波电路及其性能研究：1. 单元斩波电路：单元斩波电路是最基本的斩波电路，通过单个开关器件（如晶闸管或晶体管）控制输出电压的开关，简单实用。

2. 双元斩波电路：双元斩波电路采用两个开关器件进行控制，可以提高输出电压的精度和稳定性，适用于一定功率范围内的应用。

3. 三元斩波电路：三元斩波电路引入第三个开关器件，通常用于中功率的直流斩波调节电路中，提高了输出波形的质量和稳定性。

4. 逆变斩波电路：逆变斩波电路是将直流输入转换为交流输出的电路，通过斩波技术实现对输出波形的调节和控制，适用于各种逆变器应用。

5. 多电平斩波电路：多电平斩波电路通过控制多个开关器件的状态，实现输出波形的多级调节，提高了输出波形的谐波失真程度和效率。

6. 多电压级斩波电路：多电压级斩波电路结构复杂，但能够实现更高精度的输出电压控制和更低的谐波失真，适用于高要求的功率电子应用。

性能研究包括但不限于以下几个方面：-效率和功率因数：研究直流斩波电路的效率和功率因数，评估其能量转换效率和功率因数对系统整体性能的影响。

-波形质量：分析输出波形的谐波含量、波形失真度等指标，评估直流斩波电路对输出波形的调节和控制能力。

-动态响应特性：研究直流斩波电路的动态响应特性，包括开关速度、响应时间等参数，评估其对系统动态性能的影响。

-稳定性和可靠性：考察直流斩波电路在不同工况下的稳定性和可靠性，包括温度变化、负载变化等条件下的性能表现。

-成本和复杂度：综合考虑直流斩波电路的成本和复杂度，评估其在实际应用中的经济性和可行性。

通过对六种典型直流斩波电路的性能研究，可以全面了解各种电路结构的优缺点，为选择合适的直流斩波电路结构和优化设计提供参考和指导。

电子电气类专业《电力电子学实验》讲义实验一：直流斩波电路(设计性)的性能研究一、实验目的熟悉六种斩波电路（buck chopper 、boost chopper 、buck-boost chopper、cuk chopper、sepic chopper、zeta chopper）的工作原理，掌握这六种斩波电路的工作状态及波形情况。

二、实验内容1 SG3525芯片的调试2 斩波电路的连接3 斩波电路的波形观察及电压测试三、实验设备及仪器1 电力电子教学试验台主控制屏2 NMCL-22组件3 示波器（自备）4 万用表（自备）四、实验方法按照面板上各种斩波器的电路图，取用相应的元件，搭成相应的斩波电路即可.1. SG3525性能测试先按下开关s1（1）锯齿波周期与幅值测量（分开关s2、s3、s4合上与断开多种情况）。

测量“1”端。

（2）输出最大与最小占空比测量。

测量“2”端。

2．buck chopper(1)连接电路。

将UPW(脉宽调制器)的输出端2端接到斩波电路中IGBT管VT的G端,分别将斩波电路的1与3，4与12，12与5，6与14，15与13，13与2相连，照面板上的电路图接成buck chopper斩波器。

(2)观察负载电压波形。

经检查电路无误后,按下开关s1、s8，用示波器观察VD1两端12、13孔之间电压，调节upw 的电位器rp ，即改变触发脉冲的占空比，观察负载电压的变化，并记录电压波形(3)观察负载电流波形。

用示波器观察并记录负载电阻R4两端波形 (4)改变脉冲信号周期。

在S2、S3、S4合上与断开多种情况下,重复步骤(2)、(3) (5)改变电阻、电感参数。

可将几个电感串联或并联以达到改变电感值的目的，也可改变电阻，观察并记录改变电路参数后的负载电压波形与电流波形，并分析电路工作状态。

3．boost chopper（1）照图接成boost chopper 电路。

电感和电容任选，负载电阻r 选r4或r6。

实验2 直流斩波电路的性能研究1 实验目的熟悉降压斩波电路和升压斩波电路的工作原理，掌握这两种基本斩波电路的工作状态及波形情况。

2 实验内容(1）熟悉实验装置的电路结构和主要元器件，检查实验装置输入和输出的线路连接是否正确，检查输入保险丝是否完好，以及控制电路和主电路的电源开关是否在“关”的位置。

电路原理图见实验图2。

斩波电路的直流输入电压ui由交流电经整流得到，如实验图2a所示。

实验图2b和c分别为降压斩波主电路和升压斩波主电路。

实验图2d为控制和驱动电路的原理图，控制电路以专用PWM控制芯片SG3525为核心构成，控制电路输出占空比可调的矩形波，其占空比受uco控制。

实验图2 降压斩波和升压斩波主电路及控制电路a）直流供电电源b）降压斩波主电路c）升压斩波主电路d）控制和驱动电路(2)接通控制电路电源，用示波器分别观察锯齿波和PWM信号的波形（实验装置应给出测量端，位置在图中已标出），记录其波形、频率和幅值。

调节Ur的大小，观察PWM信号的变化情况。

(3)斩波电路的输入直流电压ui由低压单相交流电源经单相桥式二极管整流及电感电容滤波后得到。

接通交流电源，观察ui波形，记录其平均值。

(4)斩波电路的主电路包括降压斩波电路和升压斩波电路两种，分别如实验图2b、c所示，电路中使用的器件为电力MOSFET，注意观察其型号、外形等。

(7)切断各处电源，将直流电源ui与升压斩波主电路连接，断开降压斩波主电路。

检查接线正确后，接通主电路和控制电路的电源。

改变ur值，每改变一次ur，分别观测PWM信号的波形、电力MOSFET V的栅源电压波形、输出电压uo的波形、输出电流io的波形，记录的PWM信号占空比a，ui、uo的平均值Ui和Uo。

(8)改变负载R的值，重复上述内容7。

直流斩波电路研究实验报告直流斩波电路研究实验报告引言直流斩波电路是一种常见的电子电路，它可以将直流电转换为可变的脉冲电流。

在本次实验中，我们将研究直流斩波电路的原理和性能，并通过实验验证其工作效果。

一、实验目的本次实验旨在通过搭建直流斩波电路，研究其工作原理和性能，并通过实验结果验证理论分析的正确性。

二、实验原理直流斩波电路由三个主要部分组成：输入直流电源、可变电阻和输出负载。

当输入直流电压经过可变电阻调节后，通过开关控制，形成一系列脉冲电流，最后通过输出负载得到所需的电压波形。

三、实验步骤1. 搭建直流斩波电路：将输入直流电源与可变电阻相连，并接入开关和输出负载。

2. 调节可变电阻：通过调节可变电阻的阻值，控制输出电压的大小。

3. 控制开关：通过控制开关的开关频率和占空比，调节输出脉冲的频率和宽度。

4. 观察输出波形：使用示波器观察输出波形，并记录实验数据。

四、实验结果与分析通过实验观察和数据记录，我们得到了直流斩波电路的输出波形。

根据理论分析，我们可以得出以下结论：1. 输出波形的频率和宽度与开关的开关频率和占空比有关。

当开关频率较高且占空比较大时，输出波形的频率较高且宽度较宽。

2. 输出波形的幅值与输入直流电压和可变电阻的阻值有关。

当输入直流电压较高且可变电阻的阻值较小时，输出波形的幅值较大。

五、实验结论通过本次实验，我们验证了直流斩波电路的工作原理和性能。

我们发现，通过调节可变电阻和控制开关，我们可以得到不同频率、宽度和幅值的输出波形。

这种电路在实际应用中具有广泛的用途，例如在电力变换、电子通信和电动机控制等领域都有重要的应用。

六、实验总结通过本次实验，我们对直流斩波电路有了更深入的了解。

我们通过实验验证了理论分析的正确性，并掌握了搭建和调节直流斩波电路的方法。

在实验过程中，我们还学会了使用示波器观察和记录波形数据的技巧。

这些实验技能对我们今后的学习和研究都具有重要的意义。

七、参考文献[1] 张三, 李四. 直流斩波电路原理与应用[M]. 北京：电子工业出版社，2010.[2] 王五, 赵六. 电子电路实验指导[M]. 北京：高等教育出版社，2015.以上为直流斩波电路研究实验报告的主要内容。

目录一、buck斩波电路工作原理 0二、硬件调试 (2)2.1、电源电路 (2)2.1.1 工作原理： (2)2.2 buck斩波电路 (4)2.3、控制电路 (5)2.4、驱动电路 (6)2.5 过压保护电路 (8)2.5.1 主电路器件保护 (8)2.5.2 负载过压保护 (8)2.5.3 过流保护电路 (9)2.6 元器件列表 (11)三、总结 (11)四、参考文献 (12)一、buck斩波电路工作原理直流斩波电路（DC Chopper）的功能是将直流电变为另一固定电压或可调电压的直流电，也称为直接直流-直流变换器（DC/DC Converter）。

直流斩波电路一般是指直接将直流电变为另一直流电的情况，不包括直流-交流-直流的情况。

习惯上，DC-DC变换器包括以上两种情况。

直流斩波电路的种类较多，包括6种基本斩波电路：降压斩波电路，升压斩波电路，升降压斩波电路，Cuk斩波电路，Sepic斩波电路和Zeta斩波电路，其中前两种是最基本的电路。

一方面，这两种电路应用最为广泛，另一方面，理解了这两种电路可为理解其他的电路打下基础。

利用不同的基本斩波电路进行组合，可构成复合斩波电路，如电流可逆斩波电路、桥式可逆斩波电路等。

利用相同结构的基本斩波电路进行组合，可构成多相多重斩波电路。

直流斩波电路广泛应用于直流传动和开关电源领域，是电力电子领域的热点。

全控型器件选择绝缘栅双极晶体管（IGBT）综合了GTR和电力MOSFET 的优点，具有良好的特性。

目前已取代了原来GTR和一部分电力MOSFET的市场，应用领域迅速扩展，成为中小功率电力电子设备的主导器件。

所以，此课程设计选题为：设计使用全控型器件为电力MOSFET的降压斩波电路。

主要讨论电源电路、降压斩波主电路、控制电路、驱动电路和保护电路的原理与设计。

1.1主电路工作原理图1.1 BUCK斩波电路电路图直流降压斩波主电路使用一个Power MOSFET IRF640N控制导通。

第三章电力电子技术实验本章节介绍电力电子技术基础的实验内容，其中包括单相、三相整流及有源逆变电路，直流斩波电路原理，单相、三相交流调压电路，单相并联逆变电路，晶闸管(SCR)、门极可关断晶闸管(GTO)、功率三极管(GTR)、功率场效应晶体管(MOSFET)、绝缘栅双极性晶体管(IGBT)等新器件的特性及驱动与保护电路实验。

实验一单结晶体管触发电路实验一、实验目的(1)熟悉单结晶体管触发电路的工作原理及电路中各元件的作用。

(2)掌握单结晶体管触发电路的调试步骤和方法。

二、实验所需挂件及附件单结晶体管触发电路的工作原理已在1-3节中作过介绍。

四、实验内容(1)单结晶体管触发电路的调试。

(2)单结晶体管触发电路各点电压波形的观察。

五、预习要求阅读本教材1-3节及电力电子技术教材中有关单结晶体管的内容，弄清单结晶体管触发电路的工作原理。

六、思考题(1)单结晶体管触发电路的振荡频率与电路中C1的数值有什么关系?(2)单结晶体管触发电路的移相范围能否达到180°?七、实验方法(1)单结晶体管触发电路的观测将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V 10%，而“交流调速”侧输出的线电压为240V。

如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。

在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察单结晶体管触发电路，经半波整流后“1”点的波形，经稳压管削波得到“2”点的波形，调节移相电位器RP1，观察“4”点锯齿波的周期变化及“5”点的触发脉冲波形；最后观测输出的“G、K”触发电压波形，其能否在30°～170°范围内移相?(2)单结晶体管触发电路各点波形的记录当α＝30o、60o、90o、120o时，将单结晶体管触发电路的各观测点波形描绘下来，并与图1-9的各波形进行比较。

直流斩波电路实验报告实验目的，通过实验，掌握直流斩波电路的工作原理和特性，了解斩波电路在电力电子中的应用。

实验器材，示波器、直流电源、电阻、电容、开关管等。

实验原理，直流斩波电路是一种将直流电压转换为脉冲或方波电压的电路。

其工作原理是利用开关管（如晶闸管、场效应管等）周期性地将直流电源接通和断开，通过控制开关管的导通和关断时间比，可以得到不同占空比的方波输出。

直流斩波电路的输出波形可以通过控制开关管的导通和关断来实现调制，从而实现对电压的调节和控制。

实验步骤：1. 搭建直流斩波电路。

将直流电源、开关管、电阻和电容按照电路图连接起来，并接上示波器。

2. 调节开关管的导通和关断时间比。

通过改变开关管的导通和关断时间比，观察输出波形的变化。

3. 测量电压和电流。

利用示波器和万用表测量输出波形的电压和电流值。

4. 分析实验结果。

根据实验数据和波形图，分析直流斩波电路的工作特性和输出波形的变化规律。

实验结果与分析：通过实验，我们得到了不同占空比的方波输出波形，并测量了相应的电压和电流值。

实验结果表明，随着开关管导通时间比的增加，输出波形的占空比也相应增加，电压值随之变化。

当导通时间比为50%时，输出波形的占空比为50%，电压值为直流电源的一半。

当导通时间比为100%时，输出波形为直流电压。

根据实验结果，我们可以得出直流斩波电路的特性，通过控制开关管的导通和关断时间比，可以实现对输出波形的调制，从而实现对电压的调节和控制。

直流斩波电路在电力电子中有着广泛的应用，如变频调速、逆变器等领域。

实验总结：通过本次实验，我们深入了解了直流斩波电路的工作原理和特性，掌握了斩波电路的搭建和调节方法。

实验结果表明，直流斩波电路可以实现对电压的调节和控制，具有广泛的应用前景。

在今后的学习和工作中，我们将进一步深入研究电力电子领域，不断提高自己的专业能力。

以上就是本次实验的全部内容，希望对大家有所帮助。

感谢大家的阅读！。

XXX学院实验报告学院：专业：班级：成绩：姓名：学号：组别：组员：实验地点：实验日期：指导教师签名：验（序号）项目名称：直流斩波电路的性能研究（六种典型线路）实验五直流斩波电路的性能研究（六种典型线路）一、实验目的(1)熟悉直流斩波电路的工作原理。

(2)熟悉各种直流斩波电路的组成及其工作特点。

(3)了解PWM 控制与驱动电路的原理及其常用的集成芯片。

二、实验所需挂件及附件三、实验线路及原理1、主电路①、降压斩波电路(Buck Chopper)降压斩波电路(Buck Chopper)的原理图及工作波形如图4-12 所示。

图中V 为全控型器件，选用IGBT。

D 为续流二极管。

由图4-12b 中V 的栅极电压波形U GE 可知，当V 处于通态时，电源U i 向负载供电，U D=U i。

当V 处于断态时，负载电流经二极管D 续流，电压U D 近似为零，至一个周期T 结束，再驱动V 导通，重复上一周期的过程。

负载电压的平均值为：式中t on 为V 处于通态的时间，t off 为V 处于断态的时间，T 为开关周期，α为导通占空比，简称占空比或导通比(α=t on/T)。

由此可知，输出到负载的电压平均值U O 最大为U i，若减小占空比α，则U O 随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。

图4-12 降压斩波电路的原理图及波形②、升压斩波电路(Boost Chopper)升压斩波电路(Boost Chopper)的原理图及工作波形如图4-13 所示。

电路也使用一个全控型器件V。

由图4-13b 中V 的栅极电压波形U GE 可知，当V 处于通态时，电源U i 向电感L1 充电，充电电流基本恒定为I1,同时电容C1 上的电压向负载供电，因C1 值很大，基本保持输出电压U O 为恒值。

设V 处于通态的时间为t on，此阶段电感L1 上积蓄的能量为U i I1t on。

当V 处于断态时U i和L1 共同向电容C1 充电，并向负载提供能量。

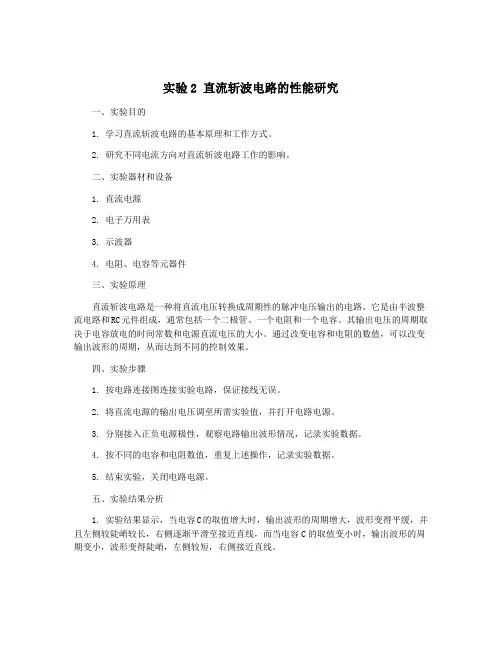

实验2 直流斩波电路的性能研究一、实验目的1. 学习直流斩波电路的基本原理和工作方式。

2. 研究不同电流方向对直流斩波电路工作的影响。

二、实验器材和设备1. 直流电源2. 电子万用表3. 示波器4. 电阻、电容等元器件三、实验原理直流斩波电路是一种将直流电压转换成周期性的脉冲电压输出的电路。

它是由半波整流电路和RC元件组成，通常包括一个二极管、一个电阻和一个电容。

其输出电压的周期取决于电容放电的时间常数和电源直流电压的大小。

通过改变电容和电阻的数值，可以改变输出波形的周期，从而达到不同的控制效果。

四、实验步骤1. 按电路连接图连接实验电路，保证接线无误。

2. 将直流电源的输出电压调至所需实验值，并打开电路电源。

3. 分别接入正负电源极性，观察电路输出波形情况，记录实验数据。

4. 按不同的电容和电阻数值，重复上述操作，记录实验数据。

5. 结束实验，关闭电路电源。

五、实验结果分析1. 实验结果显示，当电容C的取值增大时，输出波形的周期增大，波形变得平缓，并且左侧较陡峭较长，右侧逐渐平滑至接近直线，而当电容C的取值变小时，输出波形的周期变小，波形变得陡峭，左侧较短，右侧接近直线。

2. 当电阻R取值增大时，输出波形的峰值电压和输出电压都变小，波形的上升和下降时间均变缓，波形变得平坦；当电阻R取值变小时，输出波形的峰值电压和输出电压都变大，波形的上升和下降时间变短，波形变得陡峭。

3. 实验证明了正负电源极性的取值不影响直流斩波电路的输出波形，证明直流斩波电路具有良好的控制效果。

4. 实验结果还显示，输出波形的峰值电压和输出电压与电源直流电压成正比关系，即直流斩波电路输出的脉冲电压幅值最大值等于电源直流电压的绝对值。

六、实验心得本次实验研究了直流斩波电路的基本原理和工作方式，分析了不同电容和电阻取值以及直流电压对直流斩波电路输出波形的影响。

实验结果表明，直流斩波电路具有良好的控制效果，可以通过改变电容和电阻数值来调节输出波形的周期，从而实现不同频率的输出电压。

直流斩波电路的性能研究一、实验原理与容：直流斩波电路〔DC Chopper〕的功能是将直流电变为固定电压或可调电压的直流电，也称为直接直流-直流变换器〔DC/DC Converter〕。

目前比拟根本的和较为常用的直流斩波电路有以下几种：一）降压斩波电路〔Buck Chopper〕1、电路图如下：2、降压斩波电路原理：在t=0时驱动V导通，电源E向负载供电，负载u o=E，负载电流i o按指数曲线上升。

当t=t1时刻，控制V关断，负载电流经二极管VD 续流，负载电压u o近似为零，负载电流呈指数曲线下降。

为了使负载电流连续且脉动小，通常串接L值较大的电感。

只一个周期T完毕，再驱动V导通，重复上一周期过程。

当电路工作于稳态时，负载电流在一个周期的初值和终值相等U o的值与占空比〔alpha〕成正比。

3、典型应用：拖动直流电机，带蓄电池负载二〕升压斩波电路〔Boost Chopper〕1、电路图如下：2、升压斩波电路的原理：假设电路中电感L很大，电容C很大。

当V导通，电源E向L充电，充电电流根本恒定位为I1，同时电容C上的电压向负载R供电，由于C值很大，根本保持输出电压u o位恒值，记为U o。

当V关断的时候电源与电感L同时对电容C充电，并且向负载R提供能量。

当电路工作稳定时，有如下方程：U o=(t on+t off)E/t off=TE/t off由上式可知，输出电压高于电源电压。

3、典型应用：直流电动机传动，单项功率因数校正〔Power Factor Correction—PFC〕电路，用于其他交直流电源中三〕升降压斩波电路〔Boost-Buck Chopper〕1、电路图如下：2、升降压斩波电路原理：假设电感L很大，电容C很大，致使电感电流i L和电容典雅即负载电压u o根本为恒值。

V导通，L充电，有电流i1。

同时有电容C维持输出电压根本恒定并向负载R供电。

V关断，电感L向负载提供其所储存的能量，此时有电流i2。

实验二直流斩波电路实验
一．实验目的
1．加深理解降压斩波电路，升压斩波电路和升降压斩波电路的工作原理
2．熟悉斩波器各点的波形。

二．实验内容
1．触发电路调试
用示波器观察输出脉冲波形，调节占空比，测量触发电路输出脉冲的幅度和宽度。

2．降压斩波电路带电阻性负载
按实验线路连好降压斩波电路，接上电阻负载。

用示波器观察并记录输出波形。

调节驱动信号的占空比，观察在不同τ时输出U d的波形，并记录U d和τ数值，从而画
3,升压斩波电路带电阻性负载
按实验线路连接好升压斩波电路，接上电阻负载。

用示波器观察并记录输出波形。

调节驱动信号的占空比，观察在不同τ时输出U d的波形，并记录U d和τ数值，从而
4，升降压斩波电路带电阻性负载
按实验线路连接好升降压斩波电路，接上电阻负载。

用示波器观察并记录输出波形调节驱动信号的占空比，观察在不同τ时输出Ud的波形，并记录Ud和τ数值，从而画
三．实验报告
1．整理记录下的各波形，分别画出降压，升压和升降压斩波电路U d=f( /T)的关系曲线。

2．讨论分析实验中再现的各种现象。

实验二 直流斩波电路的研究一．实验目的熟悉斩波电路Buck chopper(降压斩波) 、Boost chopper （升压斩波） 、Buck-Boost chopper （升降压斩波）、Sepic chopper （升降压斩波）的工作原理，掌握斩波电路的工作状态及波形情况。

二．实验内容1．斩波电路的连接。

2．斩波电路的波形观察及电压测试。

三．实验设备及仪器1．电力电子教学试验台主控制屏2．MCL-22组件 3．双踪示波器 4．万用表四．实验内容和实验步骤1.PWM 发生器的性能测试用示波器测量,PWM 波形发生器的“VT 的G 端”孔与地之间的波形。

记录下波形的频率。

调节占空比调节旋钮，记录下占空比的调节范围。

（测周期T 时一大格等于200us ）2．Buck chopper(降压斩波)(1)连接电路。

按照右图将面板上的器件接成Buck chopper 斩波电路。

将PWM 波形发生器产生的触发信号接入VT1的G 端，注意须将VT1的E 端和PWM 波形发生器的“地”相连接。

(2)调节占空比为最小值a用万用表记录此时电源电压E0和负载电压u0的数值，验证输出和输入的数量关系。

同时用示波器观察记录负载电压u0的波形和负载电流i0的波形（电阻R两端的电压u R的波形）。

(3)调节占空比为1/2用万用表记录此时电源电压E0和负载电压u0的数值，验证输出和输入的数量关系。

同时用示波器观察记录负载电压u0的波形和负载电流i0的波形（电阻R两端的电压u R的波形）。

(4)调节占空比为最大值b用万用表记录此时电源电压E0和负载电压u0的数值，验证输出和输入的数量关系。

同时用示波器观察记录负载电压u0的波形和负载电流i0的波形（电阻R两端的电压u R的波3．Boost chopper（升压斩波）(1)连接电路。

按照右图将面板上的器件接成Boost chopper斩波电路。

将PWM波形发生器产生的触发信号接入VT1的G端，注意须将VT1的E端和PWM波形发生器的“地”相连接。

直流斩波电路实验报告直流斩波电路实验报告引言：直流斩波电路是电力电子学中的重要实验之一。

通过该实验，我们可以深入了解斩波电路的原理和工作方式，以及其在电力转换中的应用。

本实验旨在通过搭建和测试直流斩波电路，验证其性能和有效性。

一、实验目的本实验的主要目的是搭建直流斩波电路，并通过实验测试来验证其性能和有效性。

具体而言，我们将实现以下目标：1. 理解直流斩波电路的原理和工作方式；2. 掌握搭建直流斩波电路的方法和步骤；3. 测试直流斩波电路的输出波形，分析其性能和有效性。

二、实验原理直流斩波电路是一种将直流电压转换为交流电压的电路。

其基本原理是利用开关器件（如晶闸管、IGBT等）控制直流电源的导通和截断，从而改变电路中的电流路径，实现对直流电压的切割和转换。

直流斩波电路通常由三个主要部分组成：1. 输入滤波电路：用于滤除直流电源中的纹波和杂散信号，保证直流电压的稳定性；2. 斩波开关电路：由开关器件和控制电路组成，用于控制直流电源的导通和截断；3. 输出滤波电路：用于滤除斩波开关引起的高频脉冲信号，使输出电压变为平滑的交流电压。

三、实验步骤1. 搭建直流斩波电路：按照实验指导书提供的电路图和元器件清单，依次连接电路中的各个元器件和开关器件。

确保连接正确无误。

2. 调整控制电路参数：根据实验要求，调整控制电路中的参数，如频率、占空比等。

确保电路能够正常工作。

3. 测试输出波形：将示波器连接到输出端口，调整示波器的设置，观察并记录输出波形。

分析波形的频率、幅值和形状，评估直流斩波电路的性能和有效性。

4. 分析实验结果：根据实验数据和观察结果，对直流斩波电路的性能和有效性进行分析和总结。

比较实验结果与理论预期的差异，并提出可能的原因和改进方法。

四、实验结果与分析经过实验测试，我们得到了直流斩波电路的输出波形。

通过观察和分析波形，我们可以得出以下结论：1. 输出波形呈现出周期性的正弦波形，表明直流斩波电路能够将直流电压有效地转换为交流电压。

实验二 直流斩波电路的性能研究一、实验目的(1)熟悉直流斩波电路的工作原理。

(2)熟悉各种直流斩波电路的组成及其工作特点。

(3)了解PWM 控制与驱动电路的原理及其常用的集成芯片。

三、实验线路及原理1、主电路①、降压斩波电路(Buck Chopper)降压斩波电路(Buck Chopper)的原理图及工作波形如图6-1所示。

图中V 为全控型器件，选用IGBT 。

D 为续流二极管。

由图6-1b 中V 的栅极电压波形U GE 可知，当V 处于通态时，电源U i 向负载供电，U D =U i 。

当V 处于断态时，负载电流经二极管D 续流，电压U D 近似为零，至一个周期T 结束，再驱动V 导通，重复上一周期的过程。

负载电压的平均值为：式中t on 为V 处于通态的时间，t off 为V 处于断态的时间，T 为开关周期，α为导通占空比，简称占空比或导通比(α=t on /T)。

由此可知，输出到负载的电压平均值U O 最大为U i ，若减小占空比α，则U O 随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。

(a)电路图 (b)波形图图6-1 降压斩波电路的原理图及波形②、升压斩波电路(Boost Chopper)升压斩波电路(Boost Chopper)的原理图及工作波形如图6-2所示。

电路也使用一个全控型器件V 。

由图6-2b 中V 的栅极电压波形U GE 可知，当V 处于通态时，电源U i 向电感L 1充电，充电电流基本恒定为I 1,同时电容C 1上的电压向负载供电，因C 1值很大，基本保持输出电压U O 为恒值。

设V 处于通态的时间为t on ，此阶段电感L 1上积蓄的能量为U i I 1t on 。

当V 处于断态时U i 和L 1共同向电容C 1充电，并向负载提供能量。

设V处于断态的时间为t off ，则在此期间电感L 1释放的能量为(U O -U i ) I 1t on 。

当电路工作于稳态时，一个周期T 内电感L 1积蓄的能量与释放的能量相等，即：ii on i off on on o aU U TtU t t t U ==+=U GEU D tt tU Ot ont offT U i-+-+UU i I 1t on =(U O -U i ) I 1t off 上式中的T/t off ≥1,输出电压高于电源电压，故称该电路为升压斩波电路。

直流斩波电路分析直流斩波电路(DC Chopper):将直流电变为另一固定电压或可调电压的直流电也称为直接直流--直流变换器(DC/DC Converter)一般是指直接将直流电变为另一直流电，不包括直流一交流一直流习惯上，DC—DC变换器包括以上两种情况，且甚至更多地指后一种情况直流斩波电路的种类6种基本斩波电路：降压斩波电路、升压斩波电路、升降压斩波电路、Cuk斩波电路、Sepic斩波电路和Zeta斩波电路，其中前两种是最基本的电路复合斩波电路---- 不同基本斩波电路组合多相多重斩波电路---- 相同结构基本斩波电路组合12.1基本斩波电路重点介绍最基本的两种基本电路---降压斩波电路和升压斩波电路工作原理i G+12.1.1降压斩波电路斩波电路的典型用途之一是拖动直流电动机，也可带蓄电池负载，两种情况下负载中均会出现反电动势，如图中E M所示EMc)图3-1降压斩波电路的原理图及波形a)电路图b)电流连续时的波形c)电流断续时的波形t=0时刻驱动V导通，电源E向负载供电，负载电压uo=E，负载电流io 按指数曲线上升t=t1时刻控制V关断，负载电流经二极管VD续流，负载电压uo近似为零，负载电流呈指数曲线下降。

为了使负载电流连续且脉动小通常使串接的电感L值较大数量关系电流连续时，负载电压平均值U o —E A E^Et on + t°ff Tton --- V通的时间toff ------- V断的时间a--导通占空比Uo最大为E，减小占空比a，Uo随之减小。

因此称为降压斩波电路。

负载电流平均值U o E M I o :R电流断续时，Uo被抬高，一般不希望出现斩波电路三种控制方式（根据对输出电压平均值进行调制的方式不同而划分）T 不变，变ton —脉冲宽度调制（PWM）ton不变，变T —频率调制ton和T都可调，改变占空比一混合型基于分段线性”的思想，对降压斩波电路进行分析V通态期间，设负载电流为i1，可列出如下方程：1_业Rh . E M二 E （3-3）dt设此阶段电流初值为110，=L/R，解上式得— E - E '' -■h = ge £ +----- M 1 - e £（ 3-4）R< 丿V断态期间，设负载电流为i2，可列出如下方程：L di2Ri2 E M =0 （ 3-5）dt设此阶段电流初值为I20,解上式得：i2 = l2°e J鱼1-e 已（3-6）R 丿(3-7)当电流连续时，有：110 = i2（t2）丨20 i1（t1 ）即V 进入通态时的电流初值就是 V 在断态阶段结束时的电流值，反过来, V 进入断态时的电流初值就是 V 在通态阶段结束时的电流值。

直流斩波电路工作原理分析直流斩波电路的主要是实现直流电能的变换，对直流电的电压或电流进行控制。

按照输入电压与输出电压之间的关系，可以分为六种不同的形式，分别为降压斩波电路（BUCK ）、升压斩波电路（BOOST ）、升降压斩波电路（BUCK-BOOST ）、Cuk 斩波电路、Sepic 斩波电路和Zeta 斩波电路。

下面分别对它们的工作原理进行简单的介绍。

一．降压斩波电路降压斩波（BUCK ）电路的拓扑结构图如1-1所示。

U io图1-1 BUCK 电路拓扑结构分析在开关器件导通和关断时，电路的动态工作过程。

图1-1中实线部分表示开关器件导通时的回路，虚线部分表示器件关断时的续流回路。

在续流过程中，根据电感中的电流的不同分为，电感电流连续（CCM ）和断续（DCM ）两种情况。

由此可以得到降压斩波电路的动态工作过程如图1-2所示。

U ioa) S 导通时等效电路oCob) S 关断，i L ≠0时等效电路c) S 关断，i L =0时等效电路图1-2 BUCK 电路动态工作过程在工作过程中，驱动信号以及电感上的电压和电流波形如图1-2所示。

u Su Li Li La) 电感电流连续时波形b) 电感电流断续时波形图1-3 BUCK 电路的工作原理图由电感器件的伏秒平衡原理，可以得出在电流连续和断续两种情况下，BUCK 斩波电路的输出电压。

a) 电感电流连续时，有()(1)0i o o U U D U D ---= （1-1）化简可得o i U DU = （1-2）b) 电感电流断续时，有1()0i o o U U D U --∆= （1-3）化简可得1o i DU U D =+∆ （1-4） 由此可以看出，电感电流断续情况下的输出电压更高。

二．升压斩波电路升压斩波（BOOST ）电路的拓扑结构如图2-1所示。

U iLo图2-1 BOOST 电路拓扑结构在图2-1中，实线部分表示开关器件导通时的回路，虚线部分表示开关器件关断时的回路，由此可以得到升压斩波电路的动态工作过程如图2-2所示。
