钢结构厂房电工施工方案1. 引言钢结构厂房是现代工业建设中常见的建筑形式之一，其中电力系统的设计和施工对于保障生产和工作环境的安全至关重要。
本文档将详细介绍钢结构厂房电工施工方案，包括电力系统的布置、电缆敷设、配电箱的安装等内容，旨在确保电力系统的稳定性和安全性。
2. 施工前准备在进行电工施工前，需要进行一系列准备工作，包括： - 对场地进行勘测，确定电缆通道的位置和尺寸 - 制定详细的电工施工计划，并与相关部门和供应商进行沟通 - 准备所需的工具、设备和材料，包括电缆、电线、配电箱等3. 电力系统布置钢结构厂房的电力系统布置需要考虑以下因素： - 功率需求：根据厂房内设备的功率需求，确定总体的电力容量和分配方案 - 线路规划：根据电缆通道和设备位置，规划电缆的走向、长度和规格 - 电缆通道：确定电缆通道的位置和尺寸，保证电缆布置的整齐和安全 - 接地系统：确保接地系统的可靠性，减少漏电和雷击等安全隐患4. 电缆敷设电缆敷设是电工施工的核心环节，需要注意以下事项：- 选择合适的电缆类型：根据电流负荷、环境温度和电磁干扰等因素，选择适合的电缆类型 - 敷设路径：根据电力系统布置规划，沿着电缆通道进行敷设，保持电缆的整洁和安全 - 固定方法：使用适当的固定材料和方法，固定电缆，防止电缆松动和磨损 - 标识和记录：对每条电缆进行标识和记录，方便维护和排查故障5. 配电箱安装配电箱是电力系统的重要组成部分，正确安装配电箱能够保证电力的分配和控制正常运行，注意以下事项： - 安装位置：根据电路布置规划，选择合适的位置进行配电箱的安装 - 连接线路：连接主干线路和分支线路，确保电力能够正常流通和分配 - 安全性和维护性：确保配电箱的绝缘、防火和防尘性能，方便维护和检修6. 安全防护在电工施工过程中，安全防护至关重要，需要注意以下几点： - 佩戴个人防护装备：包括电工手套、安全帽、防护眼镜等 - 使用绝缘工具：确保使用绝缘工具进行电缆敷设和连接操作 - 检修和维护：定期进行设备的检修和维护，确保电力系统的正常运行7. 总结钢结构厂房电工施工方案是保障电力系统正常运行的重要保障措施，通过合理的电力系统布置、电缆敷设和配电箱安装等工作，能够确保电力系统的稳定性和安全性。
(完整word版)钢结构厂房施工组织设计方案一：【厂名】钢结构厂房施工组织设计方案1. 项目概况1.1 项目简介1.2 施工规模1.3 施工地点1.4 项目周期2. 工程组织管理2.1 施工组织体系2.2 项目组织机构2.3 施工阶段划分3. 施工准备3.1 施工准备工作3.2 施工人员配备3.3 施工设备准备3.4 施工材料准备4. 施工方案4.1 钢结构制造与加工 4.2 施工流程4.3 施工方法与技术 4.4 施工安装工艺4.5 质量控制措施5. 安全管理5.1 安全目标与要求 5.2 施工安全组织体系 5.3 安全技术措施5.4 紧急救援预案6. 环境保护6.1 环境保护目标6.2 施工环境影响评估6.3 环境管理措施7. 进度计划7.1 施工进度安排7.2 风险管理7.3 项目管理控制8. 质量控制8.1 施工质量目标8.2 施工质量检查与验收8.3 质量风险管理8.4 质量管理体系9. 费用控制9.1 施工预算与成本控制9.2 物资和设备供应管理10. 附件本文档涉及附件：附件一：施工平面图附件二：工程进度计划表附件三：安全技术措施说明书本文所涉及的法律名词及注释：1. 施工组织体系：指工程项目中施工组织所具有的结构和职责划分。
2. 施工质量目标：指施工过程中所要达到的质量要求和标准。
-----------------------------------------------------------------------二：【厂名】钢结构厂房施工组织设计方案1. 引言1.1 编写目的1.2 参考资料1.3 定义2. 项目概述2.1 项目背景2.2 施工规模2.3 施工地点2.4 项目周期3. 施工组织管理3.1 组织机构3.2 职责分工3.3 沟通协调4. 施工准备4.1 勘察测量4.2 施工图纸审查与修改 4.3 材料与设备采购计划4.4 人员配备计划5. 施工方案5.1 钢结构制造与加工5.2 施工流程5.3 施工方法与技术5.4 施工安装工艺6. 安全管理6.1 安全生产目标与要求 6.2 施工过程中的安全控制 6.3 应急预案与救援措施7. 环境保护7.1 环境保护目标7.2 施工环境影响评估7.3 环境保护措施8. 进度计划8.1 施工进度安排8.2 风险管理8.3 项目管理控制9. 质量控制9.1 质量目标与要求9.2 质量管理体系9.3 质量检查与验收10. 费用控制10.1 施工预算与成本控制 10.2 材料和设备采购管理附件：附件一：施工平面图附件二：工程进度计划表附件三：安全技术措施说明书本文所涉及的法律名词及注释：1. 施工组织体系：指由施工方负责组织和协调施工过程中的各项工作。
电气专项施工方案(厂房)一、前言在厂房建设中，电气专项施工方案是至关重要的一环。
良好的电气系统设计和施工方案能够保障厂房设备的正常运行，提高生产效率，确保工作安全。
本文将从电气专项施工方案的设计要点、施工过程和注意事项等方面进行详细介绍。
二、设计要点1. 电气系统布置在厂房电气系统设计中，应根据厂房的布局结构和用电需求，科学合理地布置电气设备和电缆线路，确保供电的可靠性和稳定性。
应合理设计电气主干线路、分支线路、照明线路等，避免线路交叉、积水等情况。
2. 电气设备选型在选择电气设备时，应根据厂房用电负荷及功能需求，合理选用符合标准的电气设备，确保设备的品质和性能满足厂房的需求。
同时，应注意设备的数量、功率、安全性等方面的考虑。
3. 接地设计厂房的接地设计是电气系统中至关重要的一环，它能够保障工作人员和设备的安全。
在接地设计中，应根据厂房的地质条件、建筑结构等因素，合理设计接地系统，确保接地电阻小于规定值，避免接地故障导致的安全事故。
三、施工过程1. 施工准备在开始电气专项施工前，应做好充分的施工准备工作，包括工程图纸审核、施工人员培训、施工材料采购等。
同时，要制定详细的施工计划和安全措施，确保施工过程顺利进行。
2. 施工操作在进行电气专项施工时，应严格按照设计要求和安全规范进行操作，遵循施工流程，确保施工质量和安全。
施工人员要具备专业技能和操作经验，避免造成人员伤害和设备损坏。
3. 施工验收电气专项施工完成后，应进行严格的验收工作，包括设备运行检测、接地电阻测试、线路接线检查等。
必要时应邀请第三方机构进行验收，确保施工质量合格，同时做好施工记录和档案管理工作。
四、注意事项1.施工现场应设置明显的警示标识，确保施工安全。
2.施工人员应穿戴好个人防护装备，遵守操作规程。
3.在施工过程中，要及时处理意外情况，保障施工人员和设备的安全。
4.施工结束后，应做好施工清理工作，保持施工现场整洁。
五、结语电气专项施工方案的设计和施工是厂房建设中不可或缺的环节，它关乎厂房设备运行的安全稳定性。

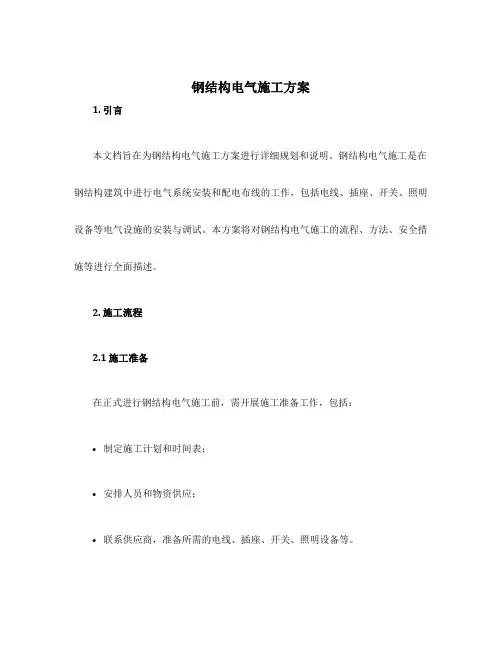

钢结构电气施工方案1. 引言本文档旨在为钢结构电气施工方案进行详细规划和说明。
钢结构电气施工是在钢结构建筑中进行电气系统安装和配电布线的工作，包括电线、插座、开关、照明设备等电气设施的安装与调试。
本方案将对钢结构电气施工的流程、方法、安全措施等进行全面描述。
2. 施工流程2.1 施工准备在正式进行钢结构电气施工前，需开展施工准备工作，包括：•制定施工计划和时间表；•安排人员和物资供应；•联系供应商，准备所需的电线、插座、开关、照明设备等。
2.2 施工进展施工进展包括以下步骤：1.钢结构支架安装：钢结构支架的安装应符合设计要求和相关规范，确保支架的稳定和承载能力。
2.电线布线：根据设计图纸，在钢结构梁柱和墙面内部进行电线通道的预留和布置。
在布线过程中，需注意电线的敷设方式、保护措施和交叉距离，以确保电路的安全性和可靠性。
3.插座和开关安装：根据设计要求，在合适的位置安装插座和开关，注意插座与开关的高度、间距和数量，以满足使用要求。
4.照明设备安装：根据设计需求和功能要求，安装照明设备。
在安装过程中，需注意照明设备的位置、高度、布局和需求功率。
5.接线和调试：完成电线布线后，进行电线的接线工作，确保电路的连接正确可靠。
完成接线后，进行电气设备的调试和测试，确保其正常工作。
2.3 安全措施在钢结构电气施工过程中，需注意以下安全措施：•施工人员需佩戴符合安全要求的个人防护装备，包括安全帽、安全鞋、手套等。
•施工现场应进行安全警示标志和隔离措施，以确保他人的安全。
•电气设备与建筑结构之间的接地应符合相关规范和要求，确保建筑的安全使用。
•使用合格的电线、插座、开关和照明设备，并进行必要的绝缘测试。
3. 引导原则在进行钢结构电气施工时，需遵循以下引导原则：3.1 优化布线方案在进行电线布线时，应根据实际需求和设计要求，优化布线方案。
合理规划电线通道，减少电线的交叉和绕线，以提高施工效率和安全性。
3.2 标准化施工工艺施工过程中，应采用标准化的施工工艺进行施工。
一、工程概况本项目为一现代化厂房电气工程，主要包括变配电系统、动力照明系统、防雷接地系统、消防报警系统等。
工程地点位于我国某工业园区，占地面积约5000平方米，总建筑面积约10000平方米。
工程总投资约500万元，工期为3个月。
二、施工组织与管理1. 施工组织（1）成立电气工程施工领导小组，负责整个工程的施工组织、协调和管理工作。
（2）明确各施工班组职责，确保施工过程中各项工作有序进行。
（3）建立健全施工现场管理制度，确保施工现场安全、文明施工。
2. 施工管理（1）严格按照国家相关法律法规、设计文件、施工图纸和施工规范进行施工。
（2）加强施工现场的安全生产管理，严格执行安全生产责任制。
（3）加强对施工人员的技术培训和安全教育，提高施工人员的安全意识和技能。
三、施工方案1. 变配电系统（1）根据设计要求，选用合适的变压器、开关设备、电缆等材料。
（2）按照施工图纸和规范要求，进行变压器基础、电缆沟、电缆桥架等设施的施工。
（3）安装变压器、开关设备、电缆等，并进行调试和试运行。
2. 动力照明系统（1）按照设计要求，选用合适的电缆、灯具、开关等材料。
（2）按照施工图纸和规范要求，进行电缆敷设、灯具安装、开关安装等。
（3）进行动力照明系统的调试和试运行。
3. 防雷接地系统（1）按照设计要求，选用合适的避雷针、接地线、接地体等材料。
（2）按照施工图纸和规范要求，进行避雷针安装、接地线敷设、接地体施工等。
（3）进行防雷接地系统的调试和试运行。
4. 消防报警系统（1）按照设计要求，选用合适的火灾探测器、报警器、消防栓等材料。
（2）按照施工图纸和规范要求，进行火灾探测器安装、报警器安装、消防栓安装等。
（3）进行消防报警系统的调试和试运行。
四、施工进度安排1. 施工准备阶段：1周2. 变配电系统施工阶段：2周3. 动力照明系统施工阶段：2周4. 防雷接地系统施工阶段：1周5. 消防报警系统施工阶段：1周6. 调试和试运行阶段：1周五、质量保证措施1. 严格执行国家相关法律法规、设计文件、施工图纸和施工规范。
年产10万吨钢结构基地建设工程水电安装施工专项方案建设单位：福建省中城建设工程有限公司云南分公司施工单位：江安克建设（北京）有限公司编制：审核：批准：日期：年月日目录一、工程简况…1.工程建设简况2 工期要求3.编制施工组织设计的依据二、施工方案设计1.开工前的准备阶段：2.施工进度计划3.制定设备材料需用计划4.安排工程劳动力5.施工机具计划6.施工方案6.1 电气动力施工方案6.2 厂房照明工程方案7.给排水施工方案三、进度保证计划四、质量保证措施五、安全管理措施六、文明施工组织措施七、施工现场环保措施八、施工现场维护措施施工方案一.工程简况1.工程建设简况(1) 工程名称：新建组装车间、废弃物保管场及变电所扩建工程工程(2) 工程概要a. 建设单位: 无锡摩比斯汽车零部件有限公司b. 施工单位: 安克建设（北京）有限公司c. 设计单位：常州同创建筑设计有限公司d. 监理单位：无锡华诚建设监理有限公司e. 规模：23116.84平Mf. 工程用途：生产车间2 工期要求开工日期：2015年1月5日；竣工日期：2015年8月31日；3编制施工组织设计的依据●新建组装车间、废弃物保管场及变电所扩建工程方案设计图；●建筑安装施工验收规范；●有关建筑法律法规；●建筑安装预算定额；●我公司企业标准及积累的相关经验。
二．施工方案的设计1．开工前施工准备（1）施工策划及准备做好施工准备工作，可以减少施工中的混乱，保证施工安排有序、顺利进行，对实现均衡施工缩短工期，确保工程质量和安全生产，减少浪费和降低工程成本都将起到重要作用。
建立工程组织机构（见附件1）。
a、工程经理在开工之前组织各专业工程师进行工程策划，确定各分部工程质量、安全、进度控制的计划和目标，并编制该工程的“质量计划”及关键工程、特殊工程作业指导书。
b、施工技术准备及图纸会审熟悉施工验收技术规范，然后在了解设计意图和熟悉施工图纸的基础上，由工程经理组织对施工图纸集中会审。
一、工程概况本项目为某钢结构厂房水电安装工程，主要包括电力系统、给排水系统、通风空调系统、消防系统等。
施工范围包括厂房内部的水电线路铺设、设备安装、调试及验收等。
施工地点位于XX市XX区，施工工期为XX个月。
二、施工准备1. 施工组织（1）成立水电安装工程领导小组，负责工程的全面协调和管理。
（2）设立水电安装施工班组，明确各岗位职责。
2. 材料准备（1）提前采购各类水电安装所需材料，如电线、电缆、管道、阀门、灯具、开关等。
（2）确保材料质量符合国家标准，并做好材料的验收、储存和保管工作。
3. 工具设备准备（1）准备必要的施工工具，如扳手、螺丝刀、电焊机、切割机等。
（2）确保设备性能良好，并进行定期检查和维护。
4. 施工方案编制（1）根据工程图纸和相关规范，编制详细的施工方案。
（2）明确施工顺序、施工工艺、质量控制要点和安全措施。
三、施工工艺1. 电力系统施工（1）按照设计要求，铺设电缆和电线，确保线路布局合理、安全。
（2）安装配电箱、开关、插座等电气设备，并进行调试。
（3）进行绝缘测试和接地测试，确保电气系统安全可靠。
2. 给排水系统施工（1）按照设计要求，铺设给水管、排水管、消防水管等。
（2）安装阀门、水表、水泵等设备，并进行调试。
（3）进行水压测试和排污测试，确保给排水系统正常运行。
3. 通风空调系统施工（1）按照设计要求，铺设通风管道和空调管道。
（2）安装风机、空调机组等设备，并进行调试。
（3）进行通风效果测试和空调效果测试，确保系统运行正常。
4. 消防系统施工（1）按照设计要求，铺设消防水管、喷淋系统、报警系统等。
（2）安装消防水泵、喷淋头、报警器等设备，并进行调试。
（3）进行消防系统联动测试，确保消防系统运行正常。
四、质量控制1. 材料质量控制：严格按照国家标准和设计要求进行材料验收，确保材料质量。
2. 施工过程质量控制：严格执行施工工艺，确保施工质量。
3. 调试与验收：对安装完成的系统进行调试和验收，确保系统运行正常。
标准钢结构厂房电气工程施工方案1.1工艺流程1、动力照明系统工艺流程2、接地工艺流程1.2施工方法1、电气工程预留预埋在工程的预埋、预留中，预留的套管要大小合适、位置、标高准确，防水套管要加止水片，止水片的厚度与高度要合乎要求，预留的钢管弯曲度不能大于90℃，其连接采用套管。
管口不得有毛刺，凹陷、管口要垂直。
线路过长时按要求加接线盒。
施工时与各工种密切配合，设备电气接线口标高及座标均应以有关专业图纸为准，土建施工时应特别注意在结构柱、墙、板等处预留孔洞及预埋件等。
2、材料堆放及运输本工程材料统一堆放在材料库房里，分类存放，贴明标签，专人管理。
材料垂直运输利用塔吊、施工电梯；水平运输依靠平板车和人力运输。
3、配管钢管管口不得有毛刺，凹陷。
配线时注意不得在管内留有接头，所有接头在接线盒内连接，接头先用黄蜡带包扎，再用绝缘胶布包扎。
4、配电箱的安装配电箱、控制箱按甲方所定生产厂家的柜型，按设计的要求进行生产。
生产厂家必须具备相应资格，箱体及元器件采用国家标准产品，同时均需设工作零线和保护线端子排。
①配电箱、柜安装前应对箱体进行检查，箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，箱内元件安装牢固，导线排列整齐，压接牢固，并有产品合格证。
②配电箱、柜安装时应对照图纸的系统原理图检查，核对配电箱内电气元件、规格名称是否齐全完好，暗装配电箱应先配合土建预留。
在同一建筑物内，同类箱盘的高度应一致。
③暗装配电箱安装时，预先了解墙面粉刷层厚度，如无法掌握则配电箱外壳露出未粉刷墙面5mm，四边要一致，使盘面板紧贴墙面，横平竖直。
明装箱采用金属膨胀螺丝固定。
④电线管进配电箱开孔要排列整齐，用开孔钻开孔，电管进入箱内要绞丝，并加锁母、护口，箱内排线应整齐绑扎成束，扎带距离相等，保持工艺美观。
5、电线、电缆的敷设电线在敷设前，先将钢管清理干净，同时检查电线的绝缘后方可敷设电线。
6、灯具、开关、插座安装①暗装开关、插座工艺流程：开关、插座接线→安装开关（插座）芯线或连同盖板→安装盖板。
钢结构厂房施工组织设计方案一、工程概况本工程为一座钢结构厂房，建筑面积为_____平方米，长_____米，宽_____米，主体结构为门式刚架结构。
厂房高度为_____米，跨度为_____米。
基础采用独立基础，屋面采用彩钢板，墙面采用夹芯板。
二、施工准备（一）技术准备1、熟悉施工图纸，进行图纸会审，提出图纸中存在的问题，与设计单位进行沟通解决。
2、编制施工组织设计、施工方案及技术交底，明确施工工艺和质量标准。
3、进行钢结构的深化设计，绘制钢结构加工图和安装图。
（二）现场准备1、平整施工场地，修筑临时道路，确保运输车辆通行顺畅。
2、搭建临时办公区、生活区和仓库等临时设施。
3、按照施工总平面图布置，设置材料堆场、加工场地和施工机械设备停放场地。
（三）材料准备1、根据施工图纸和材料清单，采购钢结构构件、彩钢板、夹芯板、螺栓等材料。
2、对进场材料进行检验和验收，确保材料质量符合设计要求和国家标准。
3、材料分类堆放，并做好防护措施，防止材料受损和变形。
（四）劳动力准备1、根据施工进度计划，组织钢结构安装工、焊工、油漆工等各工种人员进场。
2、对施工人员进行技术培训和安全教育，提高施工人员的技术水平和安全意识。
（五）机械设备准备1、配备吊车、电焊机、切割机、钻孔机等施工机械设备。
2、对机械设备进行检查和调试，确保机械设备性能良好，能够正常运行。
三、施工流程（一）基础施工1、测量放线，确定基础位置和标高。
2、开挖基础土方，进行地基处理。
3、绑扎基础钢筋，支设基础模板。
4、浇筑基础混凝土，养护混凝土。
（二）钢结构加工制作1、原材料检验，对钢材进行化学成分和力学性能检测。
2、钢材下料，采用切割机进行切割。
3、构件组对，采用焊接或螺栓连接。
4、构件焊接，由持证焊工进行焊接，保证焊接质量。
5、构件矫正，对变形的构件进行矫正。
6、构件除锈和涂装，采用喷砂除锈，涂刷防锈漆和面漆。
（三）钢结构安装1、测量放线，确定钢结构安装位置和标高。

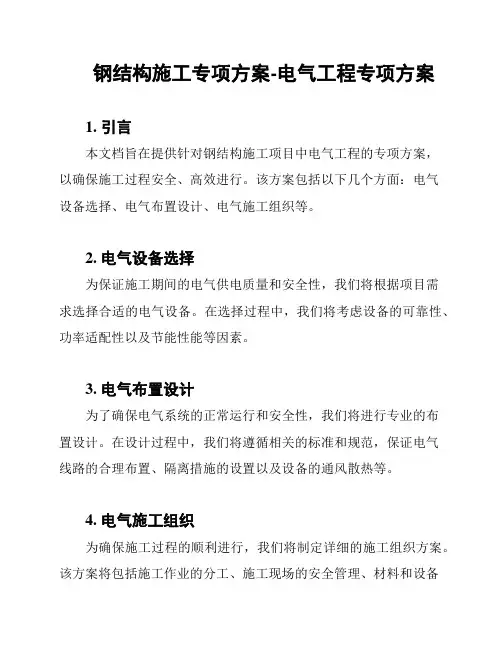

钢结构施工专项方案-电气工程专项方案1. 引言本文档旨在提供针对钢结构施工项目中电气工程的专项方案，以确保施工过程安全、高效进行。
该方案包括以下几个方面：电气设备选择、电气布置设计、电气施工组织等。
2. 电气设备选择为保证施工期间的电气供电质量和安全性，我们将根据项目需求选择合适的电气设备。
在选择过程中，我们将考虑设备的可靠性、功率适配性以及节能性能等因素。
3. 电气布置设计为了确保电气系统的正常运行和安全性，我们将进行专业的布置设计。
在设计过程中，我们将遵循相关的标准和规范，保证电气线路的合理布置、隔离措施的设置以及设备的通风散热等。
4. 电气施工组织为确保施工过程的顺利进行，我们将制定详细的施工组织方案。
该方案将包括施工作业的分工、施工现场的安全管理、材料和设备的调配等内容。
同时，我们还将安排专业人员进行现场监督，确保施工质量符合要求。
5. 安全管理电气施工过程中的安全问题是我们极为关注的重点。
我们将配备专门的安全员，负责施工现场的安全管理和事故预防工作。
同时，我们将制定安全操作规程，对施工人员进行安全培训，确保他们具备相关的安全意识和应急处理能力。
6. 质量控制为保证电气工程质量，我们将建立严格的质量控制体系。
在施工过程中，我们将进行日常巡检和定期检测，确保电气设备的正常运行和施工质量的达标。
7. 环境保护在电气施工过程中，我们将积极采取环境保护措施，减少对环境的影响。
我们将合理使用资源，控制噪声和污染物的排放，并对施工现场进行周边环境监测，确保施工过程对周围环境的影响处于可接受的范围内。
8. 施工进度管理为确保施工进度的控制，我们将制定详细的施工计划，并设置里程碑节点进行监控。
同时，我们将根据实际情况灵活调整施工进度，并及时向相关方面报告和协调。
9. 总结本专项方案旨在为钢结构施工项目中的电气工程提供有效的指导和管理。
通过合理的电气设备选择、布置设计、施工组织以及安全和质量控制等措施，我们将确保施工过程安全、高效，达到良好的工程质量。

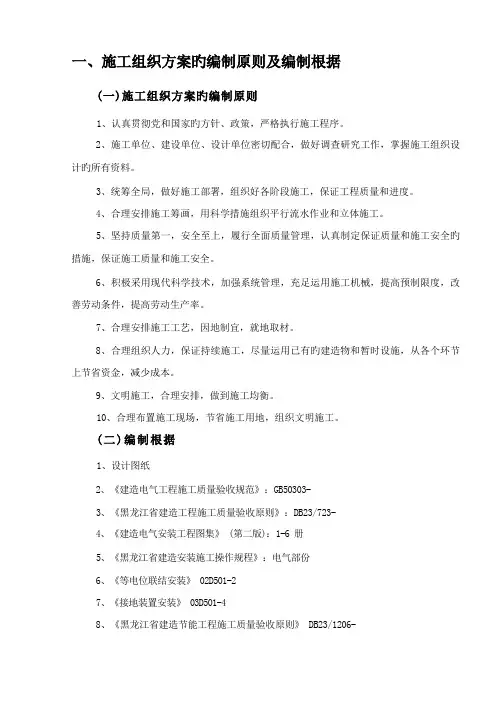

一、施工组织方案的编制原则及编制依据（一）施工组织方案的编制原则1、认真贯彻党和国家的方针、政策，严格执行施工程序。
2、施工单位、建设单位、设计单位密切配合，做好调查研究工作，掌握施工组织设计的全部资料。
3、统筹全局，做好施工部署，组织好各阶段施工，保证工程质量和进度。
4、合理安排施工计划，用科学方法组织平行流水作业和立体施工。
5、坚持质量第一，安全至上，推行全面质量管理，认真制订保证质量和施工安全的措施，确保施工质量和施工安全。
6、积极采用现代科学技术，加强系统管理，充分利用施工机械，提高预制程度，改善劳动条件，提高劳动生产率。
7、合理安排施工工艺，因地制宜，就地取材。
8、合理组织人力，确保连续施工，尽量利用已有的建筑物和临时设施，从各个环节上节约资金，降低成本。
9、文明施工，合理安排，做到施工均衡。
10、合理布置施工现场，节约施工用地，组织文明施工。
（二）编制依据1、设计图纸2、《建筑电气工程施工质量验收规范》：GB50303-20113、《黑龙江省建筑工程施工质量验收标准》：DB23/723-20114、《建筑电气安装工程图集》（第二版）：1-6册5、《黑龙江省建筑安装施工操作规程》：电气部分6、《等电位联结安装》02D501-27、《接地装置安装》03D501-48、《黑龙江省建筑节能工程施工质量验收标准》DB23/1206-20089、材料和设备的供应方及技术资料二、施工准备及安排（一）技术准备1、熟悉施工图纸，并做审图记录，把已发现的及施工过程中可能产生的各种问题提前解决，技术上确保工程顺利进行，质量上确保工程达到所要求的标准。
2、依据设计图纸、工程特点和施工规范编制施工组织设计及方案。
3、依据施工图预算作出整体材料计划，根据工程进展及实际情况作出阶段性材料计划。
计划的制定充分考虑材料、设备的生产周期及运输时间，确保按时提供至现场。
4、本工程因有效工期短，工作量大，要合理的施工顺序。
施工顺序如下：5、做入场前培训工作：⑴施工前由技术人员向施工人员进行技术交底，安全交底。
明确施工方法与质量保证措施及重点保护部位。
施工过程中设专人跟踪监督检查。
⑵对施工人员进行专业及文明施工培训，培训合格后上岗操作，做到施工现场秩序井然，有条不紊。
⑶贯彻GB50303—2002及DB23/723-2003质量标准。
（二）物资准备1、依据图纸及施工进度编制材料需用计划，确保材料按需用量提前进场。
2、材料的进场按进料单进行验收并按规定堆放到指定位置进行保管。
3、对进场的设备、材料、器具要按图纸及规范严格检验。
对不符合本工程要求的设备、材料、器具等一律不予接收。
（三）施工人员准备1、施工所需班组已组建完毕（全体人员8名，其中技工2名，力工6名。
），根据施工进度和劳动力需要量计划陆续进场。
2、班组内加强管理，合理调整技术等级比例，优化劳动组合。
三、施工方法（一）搭设脚手架现场施工搭设扣件式钢管脚手架，脚手架搭设12m高，其中水平搭设五排，每排间距为2m，垂直搭设三排，每排间距为1.5m，垂直支撑每排之间设剪刀撑。
（二）悬索架设1、采用钢铰线做为钢索，其截面积应根据实际跨距、荷重及机械强度选择，最小截面不小于10mm2。
且不得有背扣、松股、断股、抽筋等现象。
2、镀锌圆钢吊钩：圆钢的直径不应小于5mm。
3、镀锌圆钢耳环：圆钢的直径不应小于10mm。
耳环孔的直径不应小于30mm，接口处应焊死，尾端应弯成燕尾。
4、镀锌铁丝：应顺直无背扣、扭接等现象，并具有规定的机械拉力。
5、室内的钢索布线用绝缘导线明敷时，应采用瓷（塑料）夹或鼓形绝缘子、针式绝缘子固定；用护套线、金属管或硬质塑料管布线时，可直接固定在钢索上。
6、钢索布线所采用的铁线和钢绞线的截面，应根据跨距、荷重和机械强度选择，最小截面不宜小于10mm2。
钢索的固定件应刷防锈漆或采用镀锌件。
钢索的两端应拉紧，当跨距较大时应在中间增加支持点，中间支持点的间距不应大于12m。
7、在钢索上吊装金属管或塑料管布线时，应符合下列要求：布线类别支持点间距(mm)支持点距灯头盒(mm)金属管塑料管150010002001508、吊装接线盒和管路的扁钢卡子的宽度不应小于20mm，吊装接线盒卡子的数量不应少于2个。
9、根据设计图确定出固定点的位置，弹出粉线，均匀分出档距，并用色漆做出明显标记。
10、将已经加工好的抱箍支架固定在结构上，将心形环穿套在耳环和花篮螺栓上用于吊装钢索。
固定好的支架可做为线路的始端、中间点和终端。
11、将预先抻好的钢索一端穿入耳环，并折回穿入心形环，再用两只钢索卡固定二道。
为了防止钢索尾端松散，可用铁丝将其绑紧。
12、将花篮螺栓两端的螺杆均旋进螺母，使其保持最大距离，以备继续调整钢索的松紧度。
13、将绑在钢索尾端的铁丝拆去，将钢索穿过花篮螺栓和耳环，折回后嵌进心形环，再用两只钢索卡固定两道。
14、将钢索与花篮螺栓同时拉起，并钩住另一端的耳环，然后用大绳把钢索收紧，由中间开始，把钢索固定在吊钩上，调节花篮螺栓的螺杆使钢索的松紧度符合要求。
15、钢索的长度在50m以内时，允许只在一端装设花篮螺栓；长度超过50m时，两端均应装设花篮螺栓；长度每增加50m，就应加装一个中间花篮螺栓。
（三）管路敷设1、根据设计要求选择塑料管、专用明配接线盒及灯头盒、管子接头及吊卡。
2、在吊装管路时，应按照先干线后支线的顺序进行，把加工好的管子从始端到终端按顺序连接起来，管进入接线盒及灯头盒时，可以用管接头进行连接；两管对接可用管箍粘接法。
吊卡的间距应符合施工及验收规范要求即在钢索上吊装金属管或塑料管布线时，应符合金属管支持点的最大间距1.5m，支持点距灯头盒的最大间距0.2m；塑料管支持点的最大间距1.0m，支持点距灯头盒的最大间距0.15m。
吊装接线盒和管路的扁钢卡子的宽度不应小于0.2m，吊装接线盒卡子的数量不应少于2个。
（四）配电箱体的安装根据地面的水平标高，将箱底标高控制在1800mm，将箱体固定。
所有进入配电箱内的管路均按面对配电箱从左至右，由大到小的顺序排列，排列顺直、整齐，管口圆心在同一直线上且管与管之间的间距为10mm，管口露出箱内长度均为5mm。
（五）管内穿电缆1、电缆敷设前要对电缆的绝缘电阻值进行摇测，必须符合规范规定绝缘电阻值大于1MΩ才能用于本工程。
2、放电缆时，可以在地面上设置滑轮施放，放好后穿入内。
3、要求施工管理人员及施工人员做到熟悉图纸和相关的规范要求。
做好施工准备工作，对电缆施工中牵引机械、电缆敷设支架、各种滚轮等须提前进场到位。
电缆及其附件到达现场和电缆敷设前应进行检查，电缆外观须无损伤、绝缘良好、电缆封闭严密。
4、绝缘电阻测试：干线绝缘导线及电缆使用1000V（ZC25—4型）绝缘摇表对绝缘阻值进行测试，支线绝缘导线使用500V（ZC25—3型）绝缘摇表对绝缘阻值进行测试，其测试结果必须大于1MΩ。
5、制作电缆终端头与电缆接头均采用热缩式，做好检查工作、并符合下列要求。
⑴相位正确；⑵所用的绝缘材料符合要求；⑶电缆终端头与电缆接头配件齐全符合要求。
（六）照明器具安装1、灯具安装：成排灯具成列灯具挂水平网状线，以保证灯具通线。
灯具配件应齐全，无机械损伤，油漆落、灯罩破裂等现象。
本工程均采用节能荧光灯及防水防尘灯（内装节能灯泡）等。
灯具安装前，先对灯具进行外观检查，完好无损的灯具方能使用到工程当中，灯具有产品合格证。
2、照明器具的通电试运行：公共照明系统通电试运行的时间为24小时，民用住宅照明系统通电试运行的时间为8小时。
所有照明灯具均开启，且每2小时记录1次运行状态，连续运行时间内无故障。
（七）系统调试低压负荷侧绝缘测试及电气系统试运行：绝缘测试共分两次进行，一次是在配线工程穿线、焊接、包扎绝缘后初测，电缆工程在电缆敷设之前还要测试一次，第二次检测是在电气器具设备安装完毕后，在通电之前要进行的最终的全面的测试。
照明线路绝缘电阻值必须大于0.5MΩ，动力线路的绝缘电阻值不小于1MΩ。
逐个进行记录达到合格后，以低压负荷侧为系统，进行通电试运行，通电试运行开始后要及时测量配电系统的电源电压、负荷电流，并做好记录，运行完毕后将数据填入记录表内。
四、施工技术措施（一）钢索架设1、钢索终端拉环必须牢固、拉紧、调节装置齐全；钢索端头要用专用金具卡牢，其数量不得少于两个，并且用金属线绑扎牢固。
2、中间固定点的间距不大于12m；吊钩将钢索固定牢固，吊杆或其它支持点受力正常；吊杆不歪斜，油漆完整。
吊点均匀，钢索表面整洁，镀锌钢索无锈蚀，固定点间距相同，钢索的弛度一致。
（二）配管1、配管超过下列长度，中间加装接线盒且两个接线盒间距离要符合以下要求：1）30m 无弯曲；2）20m一个弯；3）15m二个弯；4）8m三个弯；2、配管弯曲时，弯曲半径不小于管外径的8倍。
只有一个弯时不可小于管外径的6倍，埋在地下或混凝土内不小于管外径的10倍。
3、暗配管路直角弯不得超过3个，明配不得超过4个。
4、进入配电箱内的管的长度为5mm。
5、埋入墙内或混凝土内的管离表面净厚不许小于15mm。
6、穿线钢管的连接禁止采用对焊连接，直径大于40mm可采用套管连接，套管长度为管外径的3.0倍。
7、管子的弯曲处不得有变色、承插口偏心及凹陷、裂缝等现象。
8、先敷管后穿线。
（三）电缆敷设1、充分熟悉图纸基础上弄清每根电缆的型号、规格、编号、走向及穿管的位置和大约长度等。
放缆时先放长的截面大的干线，再放短的截面小的。
为避免混乱，每放完一根电缆随即挂好标志牌。
2、从芯线端头量出长度为接线端子的深度，另加5mm并在芯线上涂凡士林，将芯线插入接线端子，压接模具规格要与接线端子规格一致。
压接后挂锡焊接并清除助焊剂等,并用塑料彩带绑扎好,无遗漏。
3、电缆检查电缆及其附件到达施工现场应进行检查。
⑴产品的技术文件齐全。
⑵电缆型号、规格、长度符合设计及定货要求，附件齐全。
⑶电缆外观无损伤，绝缘良好，电缆封端严密。
⑷电缆应使用绝缘摇表测试合格。
4、电缆连接时操作要点：⑴削绝缘层时，不得损伤线芯。
⑵电缆连接的缠绕回数必须正确、紧密，大于5圈。
⑶铜与铜的连接应加焊锡，焊锡均匀饱满。
6、质量标准⑴电缆的品种规格、质量符合设计要求。
电缆严禁有保护层断裂和表面划伤等缺陷。
⑵电缆端子与器件的连接紧密牢固。
⑶电缆经过绝缘测试合格后，方可通电试验，并做好各种有关记录。
5、干线使用1000V量程为0-1000MΩ的（ZC25—4型）兆欧表测试，支路使用500V量程为0-500MΩ的（ZC25—3型）兆欧表测试；每一回路的电缆间或对地的绝缘电阻均不小于1.0MΩ。
（四）配电箱（柜）1、配电箱（柜）高度要一致，高低差不得大于3mm。
2、配电箱（柜）、开关箱的安装应牢固、整齐、横平、竖直，接地可靠。
