常用起重索具吊具计算

第三节常用索具、吊具的安全使用一、索具、吊具的常用端部配件环眼吊钩、吊环、卸扣、绳卡等是构成吊索、吊具的端部配件(也称末端件)或连接件。

选取、使用正确与否，关系到吊具、索具的承载安全。

这些配件是按照相应的标准由专业生产厂制造的，在产品标记和技术参数中均应提供“额定载荷”及性能数据，这是正确选择的依据。

作为吊索端部配件按规定安全系数不应小于4，验证力(试验载荷)应等于额定起重量的2倍。

端配件选择：端部配件＝实际起重量×4式中实际起重量应是吊索的额定起重量。

1．卸扣卸扣分D型和弓型两种(见图5—2、图5—3)，可作为端部配件直接吊装物品或构成挠性索具连接件。

卸扣产品规格较多，根据实际使用状况，按产品额定载荷直接选取。

表5—8、表5—9给出了D型卸扣G210型和弓型卸扣G2130型技术参数。

图5—2 D型卸扣表5—8 D型卸扣G210技术参数图5—3 弓型卸扣表5—9 弓型卸扣G2130技术参数2．端部吊钩端部吊钩种类很多，选择不同形式的端部吊钩可以组成不同用途的吊具、吊索。

如图5—4、图5—5、图5—6所示，表5—10、表5—11、表5—12为常用端部吊钩基本参数。

(1)环眼吊钩参数图5—4 环眼吊钩(2)鼻型钩参数图5—5 鼻型钩图5—6 羊角滑沟(3)羊角滑钩参数图5—7 吊环3．吊环吊环一般是作为吊索、吊具钩挂起升至吊钩的端部件(见图5—7)。

根据吊索的分肢数的多少，还可分为主环和中间主环。

吊环的主要技术参数见表5—13、表5—14。

(1)端部吊环(2)中间环4．索具套环钢丝绳索扣(索眼)与端部配件连接时，为防止钢丝绳扣弯曲半径过小而造成钢丝绳弯折损坏，应镶嵌相应规格的索具套环。

索具套环如图5—8所示，其技术参数见表5—15。

图5—8 索具套环5．钢丝绳夹钢丝绳夹是制作索扣的快捷工具，如操作正确，强度可为钢丝绳自身强度的80％。

其正确布置方向如图5—9所示，为减小主受力端钢丝绳的夹持损坏，夹座应扣在钢丝绳的工作段上，U型螺栓扣在钢丝绳尾段上，绳夹的间距A等于6～7倍钢丝绳直径。

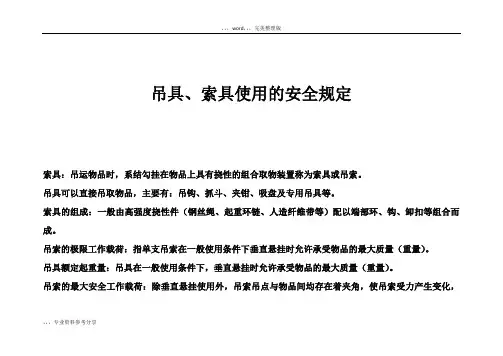

可编辑修改精选全文完整版起重用吊索具工具使用规范1、吊链、吊索、合成纤维吊带：1.1．吊链吊链图吊链与钢丝绳相比，挠性好、耐高温、承载力大、不易旋转、弹性小、自重大，不宜用于起升高度大的场合。

1.1.1．使用要求：①．新购置吊链应有出厂合格证，如技术参数不明确，应在使用前进行2倍单肢极限静荷载试验，静荷试验时间不小于10min,吊链无破裂或个别没有明显伸长；②．下端环、连接环和中间环应保证环间转动灵活；③．使用时，分肢夹角不应超过600；④．吊链不允许承受振动荷载，不允许超载使用。

1.1.2．吊链报废:①．链环发生塑性变形，伸长达原长度5%；②．链环之间接触部位磨损减小到原公称直径的80%，其他部位磨损减小到原公称直径的90%；③．存在裂纹或高拉应力区的深凹痕，锐利横向凹痕；④．扭曲、严重变形，锈蚀以后积垢不能加以清除；⑤．链条修复以后未能平滑过渡或直径减少量大于原公称直径的10%；⑥．有开口度的端部配件，开口度比原尺寸增大10%。

1.2．吊索：一般用钢丝绳制作。

钢丝绳吊索图1.2.1．可采用6×19型钢丝绳制作，宜用6×37型钢丝绳制作；1.2.2．吊索两端的绳套应采用扁插接头，编插接头的长度不应小于钢丝绳直径的20倍；具体插接长度见下表：钢丝绳绳索扣的插进长度Φ4～Φ13 250mmΦ15.5 300mmΦ17.5 300mmΦ19.5 400mmΦ21.5 450mmΦ24～Φ26 500mmΦ28～Φ30 750mmΦ34以上850mm 钢丝绳插接有一进一法、一进二法、一进三法、一进四法和一进五法，一进三法和一进五法操作方便，省工、简易，也比较牢固，采用较多。

1.2.3．使用要求：①吊索两端插接连接锁眼之间最小净长度，不得小于该吊索钢丝绳公称直径的40倍；②环形插接吊最小周长，应不小于该吊索钢丝绳公称直径的96倍；③吊索必须整根制成，严禁有接头，环形吊索只允许中间有一处接头；④吊索与所吊构件构件的水平夹角450～600。

起重工培训吊索具的相关计算1、吊索具破断拉力及许用拉力计算：1）白棕绳的许用拉力计算公式：破断拉力Q≈5d2（kg）许用拉力P≈5d2/k （kg）其中，d（单位mm）为白棕绳的直径，k为白棕绳的安全系数。

白棕绳的安全系数k例1：1根直径为16mm的白棕绳，k=10，其破断拉力和许用拉力各为多少？解：已知d＝16mm，k＝10破断拉力Q≈5d2＝5×162＝1280kg许用拉力 P≈5d2/k＝1280/10=128kg答：直径为16mm的白棕绳破断拉力1280kg，许用拉力128kg。

2）钢丝绳破断拉力、许用拉力计算公式：破断拉力Q≈54d2 （kg）许用拉力 P≈54d2/k （kg）其中，d（单位mm）为钢丝绳的直径，k为钢丝绳的安全系数。

钢丝绳的安全系数k例2：一根直径26mm 的钢丝绳用于吊索，k ＝6，试问它的破断拉力和许用拉力各为多少？解：破断拉力 Q ≈54d 2＝54×262＝36504kg许用拉力 P ≈54d 2/k ＝36504/6≈6084kg答：直径26mm 钢丝绳它的破断拉力是36504kg ，许用拉力是6084kg 。

3）尼龙绳直径的破断拉力、许用拉力计算公式： 破断拉力 Q ≈11d 2许用拉力 P ≈11d 2/k其中，d （单位mm ）为尼龙绳的直径，k 为尼龙绳的安全系数。

例3：一根直径20mm 的尼龙绳用于吊索，k ＝6，试问它的破断拉力和许用拉力各为多少？解：破断拉力 Q ≈11d 2＝11×202＝4400kg许用拉力 P ≈11d 2/k=(11×202)/6＝733kg答：尼龙绳直径20mm ，它的破断拉力4400kg ，许用拉力733kg 。

2、吊装夹角系数：3、卸扣的许用拉力计算公式：许用拉力 P ≈6d 2其中，d 为卸扣本体直径。

例4：使用一只卸扣直径为30mm ，求它的许用拉力？ 解：P ≈6d 2=6×302=5400kg答：直径为30mm 卸扣，它的许用拉力为5400kg 。

常用起重索具吊具计算1常用起重索具吊具计算1起重索具和吊具是用于起吊和运输重物的工具。

它们的设计和计算是非常关键的，以确保安全和高效的起重操作。

本文将介绍常用起重索具和吊具的计算方法。

起重索具计算一般包括对吊索进行强度校核和计算吊索的安全系数。

吊索的强度校核依赖于施加在吊索上的荷载。

在进行强度校核之前，需要明确吊索的工作条件、使用环境和吊运物体的重量。

通常，起重索具的安全系数应大于1.5、安全系数是指吊索的最大工作荷载与吊索的安全工作荷载之比。

吊索的安全工作荷载根据材料的特性和设计要求进行计算。

常见的起重索具包括钢丝绳、合成纤维绳和链条。

钢丝绳是最常见的起重索具，其计算方法相对比较简单。

钢丝绳的工作荷载主要取决于钢丝绳的直径、材料和绳子的结构。

合成纤维绳也是一种常用的起重索具。

合成纤维绳的计算方法与钢丝绳类似，但需要考虑合成纤维绳的材料特性和使用条件。

链条是起重索具中的另一种常见类型。

链条的计算方法主要涉及到链条的强度和安全工作荷载。

除了起重索具，吊具也是起重操作中必不可少的工具。

常见的吊具包括吊钩、吊环、吊索和吊索环等。

吊具的计算方法通常包括强度校核和安全系数计算。

吊具的强度校核依赖于吊具的材料和设计要求。

安全系数的计算同样要考虑吊具的使用环境和工作荷载。

在进行起重索具和吊具的计算时，还需要考虑一些其他因素，如温度、湿度和使用寿命等。

这些因素都会对起重操作的安全性和效率产生影响，因此需要综合考虑。

总的来说，常用起重索具和吊具的计算方法包括强度校核和安全系数计算。

这些计算方法是确保起重操作安全和高效的重要环节。

在实际应用中，必须根据具体情况进行计算和调整，以满足安全和技术要求。

吊装设备(一)常用的索具吊装用的索具与起重设备包括：绳索(白棕绳、钢丝绳)、吊具(撬杠、吊钩、卡环)、滑车、千斤顶、卷扬机和起重机等。

1.白棕绳在吊装作业时，白棕绳是起吊较轻的设备及零部件用的绳索和作为溜绳等用。

2.钢丝绳钢丝绳是吊装中的主要绳索。

它具有强度高，韧性好，耐磨性好等优点;当磨损后外部产生许多毛刺，容易检查、便于预防事故。

钢丝绳的破断拉力与钢丝绳的直径，结构(几段几丝)及钢丝的强度有关，其数值按下式计算：P= K × ∑ Pi式中 P——钢丝绳破断拉力，N;∑Pi——钢丝绳破断拉力总和，可由有关表中查得;K——换算系数。

3.吊装工具常用的吊装工具是撬杠、滚杠、吊钩、卡环和吊索。

4.滑车滑车(滑轮)可以省力，也可以改变用力的方向，是起重机和土拨杆中的主要组成部分。

5.千斤顶在安装中，常用千斤顶校正安装偏差和矫正构件的变形，也可以顶升设备等。

6.绞磨绞磨是由推杆(绞杠)、磨头、卷筒、磨架和制动器等部件组成。

目前只在偏僻地区没有电源的情况下使用。

7.卷扬机卷扬机又称绞车，有手摇和电动两种。

(二)起重设备1.半机械化吊装设备(1)独脚桅杆独脚桅杆简称“拔杆”、“抱杆”。

按制作材料的不同，可分为木独脚桅杆，钢管独脚桅杆和用型钢制作的格构式独脚桅杆等。

木独脚桅杆的起重高度在15m以内，起重量在20t 以下;钢管独脚桅杆的起重高度一般在25m以内，起重量在30t以下;格构式独脚桅杆的起重高度可达70余米，起重量可达100余吨。

独脚桅杆一般有6～12盆腔缆风绳，不得少于5根。

(2)人字桅杆用两根钢管、圆木或格构式钢架组成人字形架，架顶可以采用绑扎或铰接并悬挂滑轮组。

(3)三角架及四脚架对于直径较大的管子下地沟，可采用挂有滑车的三脚或四脚架。

(4)桅杆式起重机用圆木制桅杆式起重机起重量5t，可吊装小型构件;用钢管制作的桅杆起重机起重量达10t左右，可吊装较大型设备;用钢格构式桅杆起重机可吊装15t以上的大型设备。

第2章索吊具的计算与选择索具是用于吊装、牵引、固定等作业的工具，一般由钢丝绳、合成纤维绳和链条组成。

索具的计算与选择是为了确保索具在工作过程中具有足够的安全强度和可靠性。

首先，对索具的计算与选择需要知道工作载荷、工作环境和工作方式。

工作载荷是指索具在工作过程中所承受的荷载，包括静载荷和动载荷。

静载荷是指索具在静止状态下所承受的荷载，一般由吊装物自重和受吊物的重量组成。

动载荷是指索具在运动状态下所承受的荷载，包括起吊动力、工况变化、风荷载等因素。

其次，根据工作环境选择合适的索具材料。

一般情况下，钢丝绳适用于各种环境下的工作，合成纤维绳适用于轻载荷、对金属有腐蚀性的工作环境，链条适用于重载荷、磨损和冲击较大的工作环境。

然后，确定索具的安全工作系数。

安全工作系数是指索具的破坏荷载与工作荷载之比，用于保证索具在工作过程中的安全性。

一般情况下，索具的安全工作系数为5～8最后，根据计算结果选择适合的索具规格和类型。

索具的规格包括直径、长度等尺寸，索具的类型包括钢丝绳、合成纤维绳和链条三种。

选择合适的索具规格和类型需要考虑到工作载荷、工作环境、工作方式等因素。

吊具是用于承载和吊装物体的工具，一般由吊钩、吊具、吊具配件等组成。

吊具的计算与选择是为了确保吊具在工作过程中具有足够的安全强度和可靠性。

首先，对吊具的计算与选择需要知道工作载荷、工作环境和吊装高度。

工作载荷是指吊具在工作过程中所承受的荷载，包括静载荷和动载荷。

静载荷是指吊具在静止状态下所承受的荷载，一般由吊装物自重和受吊物的重量组成。

动载荷是指吊具在运动状态下所承受的荷载，包括起吊动力、工况变化、风荷载等因素。

其次，根据工作环境选择合适的吊具材料。

一般情况下，吊具材料应具有足够的强度和耐腐蚀性，常见的吊具材料有碳钢、合金钢、不锈钢等。

然后，确定吊具的安全工作系数。

安全工作系数是指吊具的破坏荷载与工作荷载之比，用于保证吊具在工作过程中的安全性。

一般情况下，吊具的安全工作系数为5～8最后，根据计算结果选择适合的吊具规格和类型。

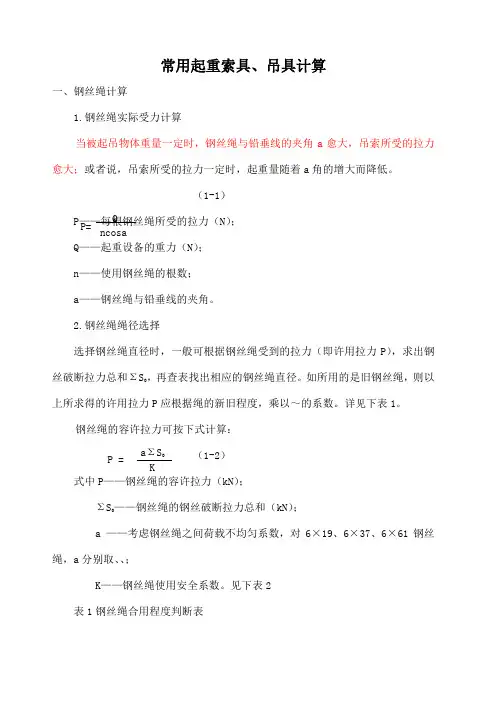

常用起重索具、吊具计算一、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a 角的增大而降低。

（1-1） P ——每根钢丝绳所受的拉力（N ）； Q ——起重设备的重力（N ）； n ——使用钢丝绳的根数； a ——钢丝绳与铅垂线的夹角。

2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P ），求出钢丝破断拉力总和ΣS 0，再查表找出相应的钢丝绳直径。

如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以～的系数。

详见下表1。

钢丝绳的容许拉力可按下式计算： （1-2） 式中P ——钢丝绳的容许拉力（kN ）；ΣS 0——钢丝绳的钢丝破断拉力总和（kN ）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a 分别取、、；K ——钢丝绳使用安全系数。

见下表2 表1钢丝绳合用程度判断表P=Q ncosaP =a ΣS 0 K表2 钢丝绳的安全系数3.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。

因此，不同型号的钢丝绳，其使用范围也有所不同。

6×19+1钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方；6×37+1钢丝绳一般用于绳子承受弯曲场合，常用于滑轮组中，作为穿绕滑轮组起重绳等；6×61+1钢丝绳用于滑轮组和制作千斤绳（吊索）以及绑扎吊起重物等。

4.钢丝绳选取中的经验公式（1）.在施工现场缺少钢丝破断拉力数据时，也可用经验公式近似估算的方法： 当公称抗拉强度为1400 Mpa 时，ΣS 0=428d 2 当公称抗拉强度为1550 Mpa 时，ΣS 0=474d 2 当公称抗拉强度为1700 Mpa 时，ΣS 0=520d 2当公称抗拉强度为1850 Mpa 时，ΣS 0=566d 2 当公称抗拉强度为2000 Mpa 时，ΣS 0=612d 2 式中ΣS 0——钢丝绳的破断拉力，N ； d ——钢丝绳的直径，mm 。
