5.2 数控铣削加工工艺分析
别引起重视。如果已确定或准备采用数控铣削加工，就应事先 对毛坯的设计进行必要更改或在设计时就加以充分考虑，即在 零件图样注明的非加工面处也增加适当的余量。
2)分析毛坯的装夹适应性。主要考虑毛坯在加工时定位和 夹紧的可靠性与方便性，以便在一次安装中加工出较多表面。 对不便于装夹的毛坯，可考虑在毛坯上另外增加装夹余量或工 艺凸台、工艺凸耳等辅助基准。如图5-6所示，该工件缺少合 适的定位基准，在毛坯上铸出两个工艺凸耳，在凸耳上制出定 位基准孔。
4)由直线、圆弧组成的平面轮廓铣削的数学处理比较简单。 非圆曲线、空间曲线和曲面的轮廓铣削加工，数学处理比较复 杂，一般要采用计算机辅助计算和自动编程。
上一页
返回
5.2 数控铣削加工工艺分析
数控铣削加工的工艺设计是在普通铣削加工工艺设计的基础， 考虑和利用数控铣床的特点，充分发挥其优点。关键在于合理安排 工艺路线。协调数控铣削工序与其他工序之间的关系，确定数控铣 削工序的内容和步骤，并为程序编制准备必要的条件。
上一页 下一页 返回
5.1 数控铣床加工的特点
2.工件的加工精度高，能加工复杂型面 目前数控装置的脉冲当量一般为0. 001 mm，高精度的数
控系统可达0. 1 μm，一般情况下，都能保证工件精度。由于 数控铣床具有较高的加工精度，能加工很多普通 机床难以加工或根本不能加工的复杂型面，所以在加工各种复 杂模具时更显出其优越性。 3.大大提高了生产效率 在数控铣床上，一般不需要专用夹具和工艺装备。在更换工 件时，只需调用储存在数控装置中的加工程序、装夹工件和调 整刀具数据即可，因而大大缩短了生产周期;其次，数控铣床具 有铣床、撞床和钻床的功能，使工序高度集中，大大提高了生 产效率并减小了工件装夹误差。
5.2 数控铣削加工工艺分析
别引起重视。如果已确定或准备采用数控铣削加工，就应事先 对毛坯的设计进行必要更改或在设计时就加以充分考虑，即在 零件图样注明的非加工面处也增加适当的余量。
2)分析毛坯的装夹适应性。主要考虑毛坯在加工时定位和 夹紧的可靠性与方便性，以便在一次安装中加工出较多表面。 对不便于装夹的毛坯，可考虑在毛坯上另外增加装夹余量或工 艺凸台、工艺凸耳等辅助基准。如图5-6所示，该工件缺少合 适的定位基准，在毛坯上铸出两个工艺凸耳，在凸耳上制出定 位基准孔。
4)由直线、圆弧组成的平面轮廓铣削的数学处理比较简单。 非圆曲线、空间曲线和曲面的轮廓铣削加工，数学处理比较复 杂，一般要采用计算机辅助计算和自动编程。
上一页
返回
5.2 数控铣削加工工艺分析
数控铣削加工的工艺设计是在普通铣削加工工艺设计的基础， 考虑和利用数控铣床的特点，充分发挥其优点。关键在于合理安排 工艺路线。协调数控铣削工序与其他工序之间的关系，确定数控铣 削工序的内容和步骤，并为程序编制准备必要的条件。
上一页 下一页 返回
5.1 数控铣床加工的特点
2.工件的加工精度高，能加工复杂型面 目前数控装置的脉冲当量一般为0. 001 mm，高精度的数
控系统可达0. 1 μm，一般情况下，都能保证工件精度。由于 数控铣床具有较高的加工精度，能加工很多普通 机床难以加工或根本不能加工的复杂型面，所以在加工各种复 杂模具时更显出其优越性。 3.大大提高了生产效率 在数控铣床上，一般不需要专用夹具和工艺装备。在更换工 件时，只需调用储存在数控装置中的加工程序、装夹工件和调 整刀具数据即可，因而大大缩短了生产周期;其次，数控铣床具 有铣床、撞床和钻床的功能，使工序高度集中，大大提高了生 产效率并减小了工件装夹误差。
（完整版）数控铣床编程与操作教案
（完整版）数控铣床编程与操作教案⽬录项⽬⼀数控铣床基础操作与编程 (2)任务⼀数控铣床基础知识 (2)⼆、设备 (2)数控铣床若⼲ (2)三、任务内容及要求 (2)1、任务内容 (2)数控外形结构如图⽰ (3)2、要求 (3)（1）了解数控铣床的特点 (3)（2）了解数控铣床的结构 (3)四、任务实施步骤 (3)略................................................................ 错误! 未定义书签。
五、相关知识 (3)任务⼆数控铣床编程基础知识 (5)5、数控编程格式及内容 (7)7、数控系统的准备功能和辅助功能 (8)任务三⼑具半径补偿（G41 、G42 、G40） (9)任务四⼑具长度补偿（G43 、G44 、G49） (12)任务五铣床⼑具、装夹设备 (14)任务六数控铣床⼿动操作与试切削 (17)⼀、任务⽬标 (17)【知识⽬标】 (17)项⽬⼆平⾯图形加⼯ (19)任务⼀直线图形加⼯ (19)任务⼆圆弧图形加⼯ (23)⼆、设备 (23)1、数控铣床若⼲ (23)2、⼯具和⼑具：寻边器，机⽤虎钳、①6⽴铳⼑、平⾏垫铁、塑胶榔头等。
233、量具：千分尺、游标卡尺234、⽑坯: 120x80x14 铝合⾦23三、任务内容和要求 (23)1、任务内容 (23)（1）学习验证程序的各个环节。
(23)2）练习G02、G03 圆弧插补指令及应⽤⼑具半径补偿与⼯件外轮廓加⼯。
........... 2 3 2、要求 (23)学⽣以⼩组为单位，教师以项⽬教学⽅法形式组织教学。
23四、任务实施步骤 (23)1、加⼯准备232、回参考点、对⼑。
233、空运⾏234、零件⾃动加⼯⽅法235、零件加⼯及评分标准 (23)6、加⼯结束，清理机床 (23)五、相关知识 (23)1、编程指令 (23)任务三⼀般形状图形加⼯及数控仿真 (27)2、掌握⼯件原点处于不同位置时对⼑⽅法。
数控铣床的操作与编程
数控铣床的操作与编程数控铣床是一种可以自动控制铣削加工的机床，通过预先编写好的程序，可以实现不同形状和尺寸的零件加工。
本文将从操作和编程两个方面详细介绍数控铣床的使用。
一、数控铣床的操作1.开机准备：首先，需要确保机床的电源连接正常，并根据机床的要求调整好电压。
然后检查润滑系统的润滑油和冷却液是否充足，并打开润滑系统的开关。
2.设备调试：启动机床后，加载主程序，并根据轴坐标系统的要求进行坐标设定，将工件固定在工作台上。
随后，可以通过手动方式将刀具调到所需的起点位置。
3.自动操作：设置具体的加工参数，例如刀具的转速、进给速度和切削深度等。
然后，启动自动运行程序，机床会自动进行铣削加工。
在加工过程中，需要及时观察工艺过程，并根据需要调整刀具的位置等参数。
4.加工结束：当加工任务完成后，应及时关闭数控铣床，并清理加工区域。
同时，需要对机床进行检查，保证各个部件的安全和正常运行。
二、数控铣床的编程1.编程语言：数控铣床的编程主要通过G代码来实现。
G代码是一种用于控制机床运动的指令语言，通过不同的指令可以实现不同的功能。
2.坐标系：在编程时，需要明确使用的坐标系。
数控铣床通常使用的坐标系有绝对坐标系和相对坐标系两种。
绝对坐标系是指以机床坐标原点为零点，以工件上其中一固定点为基准进行编程；相对坐标系是以刀具当前位置为零点，以刀具的运动方向为基准进行编程。
3.几何指令：使用G代码可以实现不同的几何功能，如直线、圆弧、孤立点等。
在编程时，需要确定刀具的起点和终点坐标，以及刀具的路径和切削深度等参数。
4.速度指令：使用F代码可以设置刀具的进给速度，单位通常为毫米/分钟。
在编程时，需要根据具体的加工情况，选择合适的进给速度，以确保加工质量和效率。
5.刀具补偿：有时候，由于刀具的直径和轨迹的误差等原因，需要进行刀具补偿来纠正加工误差。
在编程时，可以使用H代码来设置刀具补偿的值，以调整刀具的路径和位置。
6.循环指令：在编程中，可以使用循环指令来实现重复的加工操作。
数控铣床编程与操作实验
数控铣床编程与操作实验一、实验目的1．了解数控铣床的基本特点和机床坐标系。
2．熟悉fanuc0i-md数控系统应用。
3．掌控数控铣床常规操作方法，重点自学数控铣床回零操作方式、手动对刀操作方式、工件坐标系预设、程序输出与编辑、自动加工等操作方式。
二、实验设备1．cgm4300b数控铣床2．fanuc0i-md数控系统三、实验基础知识1．数控铣床的特点与共同组成cgm4300b数控铣床是基于pc机控制的三轴联动数控铣床，该机床是浙江大学现代制造工程研究所、辰光数控公司开发生产的教学型数控铣床，具有机械结构简单、控制原理清晰、加工功能强大、国际标准指令等特点。
该机床具有直线插补、圆弧插补、刀具补偿、固定循环、子程序调用等功能；能完成基本铣削、钻削、攻螺纹及自动工作循环等工作，能加工各种形状复杂的凸轮、样板及模具零件等。
cgm4300数控铣床硬件包括五个部分：铣床、控制柜、控制计算机、加工刀具、辅助刀具。
2．cgm4300b数控铣床主要技术参数铣床式样双立柱式外形尺寸800mm×1100mm×1500mm有效率行程280mm×350mm×100mm定位精度0.01/300mm重复定位精度0.005/300mm最小运动速度4.8m/min主轴最低输出功率24000r/minx-y-z轴驱动伺服电机驱动精度滚珠丝杠换刀方式手动、专用工具锁紧控制计算机通过pc计算机原点开关光电元件行程开关x、y、z方向五个控制器紧急制动计算机键盘控制和控制柜电源开关控制机床电源220v,50hz3．机床坐标系数控机床使用国际通用型标准的笛卡尔右手直角坐标系则。
即为：三个坐标轴x、y、1z互相横向，各坐标轴的方向合乎右手法则。
大拇指的方向为x轴正方向，食指为y轴正方向，中指为z轴正方向。
数控机床永远假设工件恒定而刀具运动，同时规定坐标轴的也已方向总是指向减小工件与刀具之间距离的方向。
z轴：为主轴方向，向上远离工作台方向为正方向。
数控铣床编程与操作

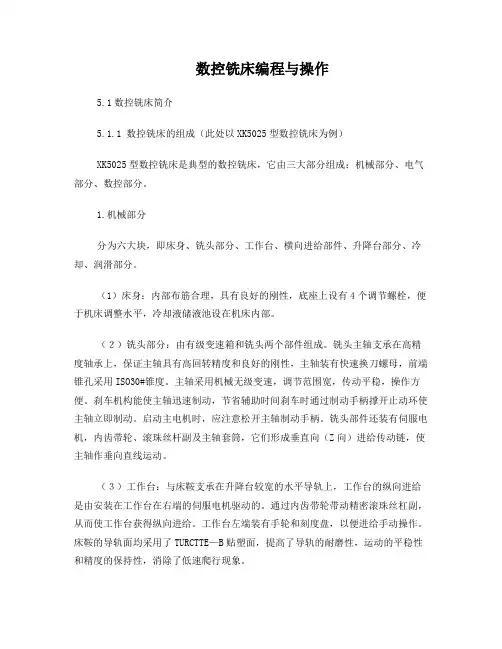

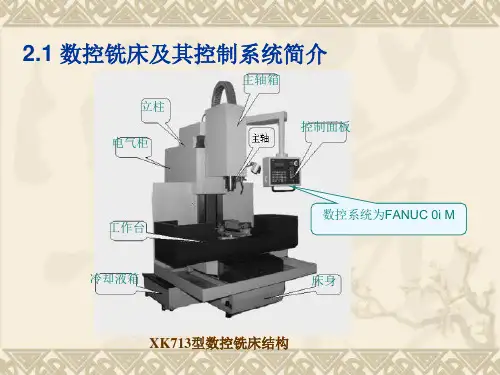

数控铣床编程与操作数控铣床简介5.1.1 数控铣床的组成（此处以XK5025型数控铣床为例）XK5025型数控铣床是典型的数控铣床，它由三大部分组成：机械部分、电气部分、数控部分。
1.机械部分分为六大块，即床身、铣头部分、工作台、横向进给部件、升降台部分、冷却、润滑部分。
（1）床身：内部布筋合理，具有良好的刚性，底座上设有4个调节螺栓，便于机床调整水平，冷却液储液池设在机床内部。
（２）铣头部分：由有级变速箱和铣头两个部件组成。
铣头主轴支承在高精度轴承上，保证主轴具有高回转精度和良好的刚性，主轴装有快速换刀螺母，前端锥孔采用ISO30#锥度。
主轴采用机械无级变速，调节范围宽，传动平稳，操作方便。
刹车机构能使主轴迅速制动，节省辅助时间刹车时通过制动手柄撑开止动环使主轴立即制动。
启动主电机时，应注意松开主轴制动手柄。
铣头部件还装有伺服电机，内齿带轮、滚珠丝杆副及主轴套筒，它们形成垂直向（Z向）进给传动链，使主轴作垂向直线运动。
（３）工作台：与床鞍支承在升降台较宽的水平导轨上，工作台的纵向进给是由安装在工作台在右端的伺服电机驱动的。
通过内齿带轮带动精密滚珠丝杠副，从而使工作台获得纵向进给。
工作台左端装有手轮和刻度盘，以便进给手动操作。
床鞍的导轨面均采用了TURCTTE —B贴塑面，提高了导轨的耐磨性，运动的平稳性和精度的保持性，消除了低速爬行现象。
（４）横向进给部分：在升降台前方装有交流伺服电机，驱动床鞍作横向缉拿给运动，其工作原理与工作台纵向进给相同。
另外，在横向滚珠丝杠前端还装有进给手轮，可实现手动进给。
（５）升降台：在其左侧装有锁紧手柄，周的前端装有长手柄可带动锥齿轮及升降台丝杠旋转，从而获得升降台的升降运动。
（６）冷却、润滑部分：冷却部分是由冷却泵、出水管、回水管、开关及喷嘴等组成，冷却泵安装在机床底座的内腔里，将冷却液从底座内储液池打至出水管，再经喷嘴喷出，对切削区进行冷却。
润滑部分是由手动润滑方式，用手动润滑油泵，通过分油器对主轴套筒，导轨及滚珠丝杠进行润滑，以提高机床的使用寿命。
数控仿真-数控铣床编程与加工全过程
数控仿真-数控铣床编程与加⼯全过程数控铣床编程与加⼯第⼀章数控铣床编程与加⼯熟悉数控铣操作⾯板⼀、进⼊系统打开“开始”菜单。
在“程序/数控加⼯仿真系统/”中选择“数控加⼯仿真系统（FANUC）”点击，进⼊。
1.1 软件操作介绍1.1.1 选择机床如图1-1-1-1点击菜单“机床/选择机床…”，在选择机床对话框中控制系统选择FANUC，机床类型选择铣床并按确定按钮，此时界⾯如图1-1-1-2所⽰。
1.1.2机床回零在操作⾯板的旋钮位置点击⿏标左键，再点击按钮，再点击按钮，点击三个轴中分别点击，此时X、Y、Z三个轴将分别回零，相应操作⾯板上X、Y、Z轴的指⽰灯亮，同时CRT屏幕上的X、Y、Z坐标发⽣变化；此时CRT和操作⾯板上的指⽰灯如图1-1-2-1所⽰，同时机床的变化如图1-1-2-2所⽰。
图1-1-1-1图1-1-1-2图1-1-2-1 CRT 界⾯ 1.1.3 安装零件点击菜单“零件/定义⽑坯…”，在定义⽑坯对话框（如图2-1-3-1）中可改写零件尺⼨⾼和直径，按确定按钮。
点击菜单“零件/放置零件…”，在选择零件对话框（如图1-1-3-2）中，选取名称为“⽑坯1”的零件，并按确定按钮，界⾯上出现控制零件移动的⾯板，可以⽤其移动零件，此时点击⾯板上的退出按钮，关闭该⾯板，此时机床如图1-1-3-3 所⽰，零件已放置在机床⼯作台⾯上。
图1-1-3-1 图 1-1-3-2图1-1-2-2图 1-1-3-3 移动零件⾯板及机床上的零件1.1.4 输⼊NC 程序点击菜单“视图/控制⾯板切换”，打开FANUC 系统的MDI 键盘，此时界⾯如图1-1-4-1所⽰。
图1-1-4-1 点击编辑状态上的键，CRT 如图2-1-4-3所⽰；在通过状态⼀次输⼊O0001，再点击键，即可输⼊预先编辑好的数控程序，此时CRT 如图1-1-4-2所⽰。
图1-1-4-2 输⼊数控程序前后的CRT 界⾯如何通过MDI 键盘编辑和输出数控程序，在后⾯数控程序编辑介绍。
数控铣床编程与操作教案

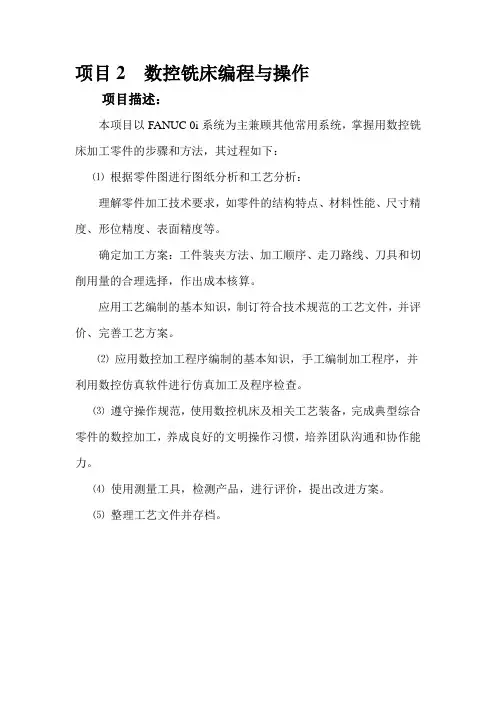

数控铣床编程与操作教案一、课程目标本课程旨在为学习数控铣床的学生提供一定的编程和操作技能，使其具备使用数控铣床进行加工的基本能力。
二、课程内容1.数控铣床的基本概念和组成•数控铣床的定义和分类•数控铣床的结构和组成•数控铣床的工作原理2.数控铣床的编程•G代码、M代码和T代码的基本定义和格式•建立数控铣床加工工件的坐标系•G代码程序的编写和调试3.数控铣床的操作•数控铣床的开机和操作流程•程序的设定、加工和调试•插补运动控制和刀具切削参数的调整4.数控铣床的应用技术•数控铣床的应用领域和方法•数控铣床的工艺参数的确定•数控铣床的刀具的选择和加工工艺的优化三、教学方法本课程采用理论讲授和实践操作相结合的教学方法，重点讲解数控铣床的编程和操作技巧，并通过实验教学，让学生掌握数控铣床的实际应用。
四、教学设备和环境要求1.数控铣床2.计算机3.数控铣床编程和操作软件4.数控铣床零部件和刀具5.实验室环境卫生干净、宽敞明亮、通风良好五、考核方式采用闭卷考试的方式进行考核，考核内容涵盖课程所学的理论和实际操作，通过考试的学生可以获得结业证书。
六、教学进度安排第一讲数控铣床的基本概念和组成 1. 数控铣床的定义和分类 2. 数控铣床的结构和组成 3. 数控铣床的工作原理第二讲数控铣床的编程 1. G代码、M代码和T代码的基本定义和格式 2. 建立数控铣床加工工件的坐标系 3. G代码程序的编写和调试第三讲数控铣床的操作 1. 数控铣床的开机和操作流程 2. 程序的设定、加工和调试 3. 插补运动控制和刀具切削参数的调整第四讲数控铣床的应用技术 1. 数控铣床的应用领域和方法 2. 数控铣床的工艺参数的确定 3. 数控铣床的刀具的选择和加工工艺的优化七、教学团队本课程的教学团队由数控铣床领域专业教师和技术人员组成，具备丰富的教学和实践经验，在数控铣床的教学与实践中紧密结合，使学生在学习过程中能够更好地理解掌握知识。
数控铣床编程与操作
数控铣床编程与操作5.1数控铣床简介5.1.1 数控铣床的组成（此处以XK5025型数控铣床为例）XK5025型数控铣床是典型的数控铣床，它由三大部分组成：机械部分、电气部分、数控部分。
1.机械部分分为六大块，即床身、铣头部分、工作台、横向进给部件、升降台部分、冷却、润滑部分。
（1）床身：内部布筋合理，具有良好的刚性，底座上设有4个调节螺栓，便于机床调整水平，冷却液储液池设在机床内部。
（２）铣头部分：由有级变速箱和铣头两个部件组成。
铣头主轴支承在高精度轴承上，保证主轴具有高回转精度和良好的刚性，主轴装有快速换刀螺母，前端锥孔采用ISO30#锥度。
主轴采用机械无级变速，调节范围宽，传动平稳，操作方便。
刹车机构能使主轴迅速制动，节省辅助时间刹车时通过制动手柄撑开止动环使主轴立即制动。
启动主电机时，应注意松开主轴制动手柄。
铣头部件还装有伺服电机，内齿带轮、滚珠丝杆副及主轴套筒，它们形成垂直向（Z向）进给传动链，使主轴作垂向直线运动。
（３）工作台：与床鞍支承在升降台较宽的水平导轨上，工作台的纵向进给是由安装在工作台在右端的伺服电机驱动的。
通过内齿带轮带动精密滚珠丝杠副，从而使工作台获得纵向进给。
工作台左端装有手轮和刻度盘，以便进给手动操作。
床鞍的导轨面均采用了TURCTTE—B贴塑面，提高了导轨的耐磨性，运动的平稳性和精度的保持性，消除了低速爬行现象。
（４）横向进给部分：在升降台前方装有交流伺服电机，驱动床鞍作横向缉拿给运动，其工作原理与工作台纵向进给相同。
另外，在横向滚珠丝杠前端还装有进给手轮，可实现手动进给。
（５）升降台：在其左侧装有锁紧手柄，周的前端装有长手柄可带动锥齿轮及升降台丝杠旋转，从而获得升降台的升降运动。
（６）冷却、润滑部分：冷却部分是由冷却泵、出水管、回水管、开关及喷嘴等组成，冷却泵安装在机床底座的内腔里，将冷却液从底座内储液池打至出水管，再经喷嘴喷出，对切削区进行冷却。
润滑部分是由手动润滑方式，用手动润滑油泵，通过分油器对主轴套筒，导轨及滚珠丝杠进行润滑，以提高机床的使用寿命。
数控铣床的编程与操作
⑥ 快速返回到初始点。
•18
4.2.3 简单循环类指令及孔加工指令
固定循环的数据表达形式可以用绝对坐标(G90)和相对坐标(G91)表示。如图4.3所示，其中图4.3(a)是采用G90的表 示，图4.3(b)是采用G91的表示。
固定循环的程序格式包括数据形式、返回点平面、孔加工方式、孔位置数据、孔加工数据和循环次数。数据形式 (G90 或G91)在程序开始时就已指定，因此，在固定循环程序格式中可不注出。固定循环的程序格式如下。
孔加工固定循环指令有G73、G74、G76、G80～G89，通常由下述6 个动作构成(如图4.2所示)。通常，带箭头实线表示切削进给，带箭头 虚线表示快速移动。
① X、Y轴定位。 ② 定位到R点(定位方式取决于上次是G00还是G01)。
③ 孔加工。 ④ 在孔底的动作。
⑤ 退回到R点(参考点)。
•15
4.2.2 加工类指令
(1) 数控铣的主要加工指令有线性进给指令G01，圆弧进给 指令G02、G03。
编程实例4-1：使用G02/G03对如图4.1所示的整圆编程。
从A点顺时针转一周时：
G90 G02 X30 Y0 I-30 J0 F300 G91 G02 X30 Y0 I-30 J0 F300
数控铣床的编程与操作
2020年7月15日星期三
第4章 数控铣床的编程与操作
教学目标： 数控铣是数控技术的典型应用，数控铣的编程指令和方法非常丰富。本
章以三轴数控铣床为对象介绍数控铣的加工指令、循环指令和简化编程 的指令，并通过实例介绍适用的编程技巧，使读者掌握完整的手工编程 方法，为解决更复杂的铣削加工问题建立基础。 本章的一系列操作实例 与主要知识点相对应，指导读者同步掌握数控铣床的操作方法及步骤， 在提高技能素质的同时，加深对各种指令功能和用法的理解。
•18
4.2.3 简单循环类指令及孔加工指令
固定循环的数据表达形式可以用绝对坐标(G90)和相对坐标(G91)表示。如图4.3所示，其中图4.3(a)是采用G90的表 示，图4.3(b)是采用G91的表示。
固定循环的程序格式包括数据形式、返回点平面、孔加工方式、孔位置数据、孔加工数据和循环次数。数据形式 (G90 或G91)在程序开始时就已指定，因此，在固定循环程序格式中可不注出。固定循环的程序格式如下。
孔加工固定循环指令有G73、G74、G76、G80～G89，通常由下述6 个动作构成(如图4.2所示)。通常，带箭头实线表示切削进给，带箭头 虚线表示快速移动。
① X、Y轴定位。 ② 定位到R点(定位方式取决于上次是G00还是G01)。
③ 孔加工。 ④ 在孔底的动作。
⑤ 退回到R点(参考点)。
•15
4.2.2 加工类指令
(1) 数控铣的主要加工指令有线性进给指令G01，圆弧进给 指令G02、G03。
编程实例4-1：使用G02/G03对如图4.1所示的整圆编程。
从A点顺时针转一周时：
G90 G02 X30 Y0 I-30 J0 F300 G91 G02 X30 Y0 I-30 J0 F300
数控铣床的编程与操作
2020年7月15日星期三
第4章 数控铣床的编程与操作
教学目标： 数控铣是数控技术的典型应用，数控铣的编程指令和方法非常丰富。本
章以三轴数控铣床为对象介绍数控铣的加工指令、循环指令和简化编程 的指令，并通过实例介绍适用的编程技巧，使读者掌握完整的手工编程 方法，为解决更复杂的铣削加工问题建立基础。 本章的一系列操作实例 与主要知识点相对应，指导读者同步掌握数控铣床的操作方法及步骤， 在提高技能素质的同时，加深对各种指令功能和用法的理解。
数控铣床编程与操作知识
G91 G01 X15.0 Y20.0 F100； X15.0 Y5.0；
Y
实际路径
35
C
30 B
A 10
编程路径 X
O
10
25
40
G01编程
❖ 3) 圆弧插补指令(G02/G03) ❖ 编程格式(XY平面)：
G02
I__J__
G03X __ Y __R__
❖
F__ ；
❖ 其中G02为顺时针圆弧插补，G03为 逆时针圆弧插补； X、Y是圆弧终点 坐标值，在G90编程方式下，终点为
❖ (2) G54～G59指令通过MDI方式设定工件坐标系，一旦设定，加工原 点在机床坐标系中的位置不变，它与刀具的当前位置无关，除非通过 MDI方式修改。因此，在使用G54～G59指令前，应先用MDI方式输 入各坐标系的坐标原点在机床坐标系中的坐标值；
❖ (3) G92与G54～G59指令一般不能在一同程序中同时使用。
3. 程序的一般结构 一个零件程序必须包括起始符和结束符，且零件程序是按程序段的输 入顺序执行而不是按程序段号的顺序执行。但书写程序时建议按升序 方式书写程序段号。 本系统的程序结构为： 程序起始符：%(或O)符，%(或O)后跟程序号； 程序体； 程序结束：M02或M30； 注释符：括号( )内或分号(；)后的内容为注释文字。
补偿号 暂停 程序号的指定 重复次数 参数
F S T M D，H P，X P L P，Q，R
进给速度的指定 F0~24000 主轴旋转速度的指定 S0~9999
刀具编号的指定 T0~99 机床开/关控制的指定 M00~99
刀具补偿号的指定 00~99 暂停时间的指定
子程序号的指定 P00001~9999 子程序的重复次数，固定循环
Y
实际路径
35
C
30 B
A 10
编程路径 X
O
10
25
40
G01编程
❖ 3) 圆弧插补指令(G02/G03) ❖ 编程格式(XY平面)：
G02
I__J__
G03X __ Y __R__
❖
F__ ；
❖ 其中G02为顺时针圆弧插补，G03为 逆时针圆弧插补； X、Y是圆弧终点 坐标值，在G90编程方式下，终点为
❖ (2) G54～G59指令通过MDI方式设定工件坐标系，一旦设定，加工原 点在机床坐标系中的位置不变，它与刀具的当前位置无关，除非通过 MDI方式修改。因此，在使用G54～G59指令前，应先用MDI方式输 入各坐标系的坐标原点在机床坐标系中的坐标值；
❖ (3) G92与G54～G59指令一般不能在一同程序中同时使用。
3. 程序的一般结构 一个零件程序必须包括起始符和结束符，且零件程序是按程序段的输 入顺序执行而不是按程序段号的顺序执行。但书写程序时建议按升序 方式书写程序段号。 本系统的程序结构为： 程序起始符：%(或O)符，%(或O)后跟程序号； 程序体； 程序结束：M02或M30； 注释符：括号( )内或分号(；)后的内容为注释文字。
补偿号 暂停 程序号的指定 重复次数 参数
F S T M D，H P，X P L P，Q，R
进给速度的指定 F0~24000 主轴旋转速度的指定 S0~9999
刀具编号的指定 T0~99 机床开/关控制的指定 M00~99
刀具补偿号的指定 00~99 暂停时间的指定
子程序号的指定 P00001~9999 子程序的重复次数，固定循环
