数字实验一 门电路逻辑功能与测试

实验一门电路逻辑功能及测试一、实验目的1.熟悉门电路逻辑功能并掌握常用的逻辑电路功能测试方法。

2.熟悉RXB-1B数字电路实验箱及V252示波器使用方法。

二、实验仪器及材料1.V252双踪示波器2.RXB-1B数字电路实验箱3.万用表4.器件74LS00四2输入与非门1片74LS86四2输入异或门1片三、实验任务任务一：异或门逻辑功能测试集成电路74LS86是一片四2输入异或门电路，逻辑关系式为1Y=1A⊕1B，2Y=2A⊕2B，3Y=3A⊕3B，4Y=4A⊕4B，其外引线排列图如下图。

它的1、2、4、5、9、10、12、13号引脚为输入端1A、1B、2A、2B、3A、3B、4A、4B，3、6、8、11号引脚为输出端1Y、2Y、3Y、4Y，7号引脚为地，14号引脚为电源+5V。

〔1〕将一片四2输入异或门芯片74LS86插入RXB-1B数字电路实验箱的任意14引脚的IC空插座中。

〔2〕按图接线测试其逻辑功能。

芯片74LS86的输入端1、2、4、5号引脚分别接至数字电路实验箱的任意4个电平开关的插孔，输出端3、6、8分别接至数字电路实验箱的电平显示器的任意3个发光二极管的插孔。

14号引脚+5V接至数字电路实验箱的+5V电源的“+5V〞插孔，7号引脚接至数字电路实验箱的+5V电源的“⊥〞插孔。

〔3〕将电平开关按表设置，观察输出端A、B、Y所连接的电平显示器的发光二极管的状态，测量输出端Y的电压值。

发光二极管亮表示输出为高电平〔H〕，发光二极管不亮表示输出为低电平〔L〕。

把实验结果填入表中。

图 四2输入异或门74LS86外引线排列图图 异或门逻辑功能测试连接图表 异或门逻辑功能测试的实验数据将表中的实验结果与异或门的真值表比照，判断74LS86是否实现了异或逻辑功能。

根据测量的V Z 电压值，写出逻辑电平0和1的电压范围。

任务二：利用与非门控制输出1A 1B 1Y 2A 2B 2YV CC 4B 4A 4Y 3B 4A 3YY选一片四2输入与非门电路74LS00，按图接线。

表1
74LS00的逻辑功能测试数据
输出 电压/V F
输入 A 0 1 1 B 0 0 1
0 1
表2 悬空或接地时输出端的逻辑状态
输入 悬空 接地
（高/低）电平
输出
2) TTL“异或”门电路的逻辑功能的测试 任选其中一个“异或”门进行功 能测试，输入端A、B分别输入不同 的逻辑电平，测试输出端F的电压和 相应的逻辑状态，并将结果记入表3。 3) TTL“或非”门电路的逻辑功能的测 试 任选其中一个“异或”门进行功 能测试，输入端A、B分别输入不同 的逻辑电平，测试输出端F的电压和
(二) 实验仪器设备
① 数字电路实验箱 ② 数字万用表 ③ 芯片：74LS00 (与非门) 74LS86 (异或门) 74LS02 (或非门)
(二) 实验内容及步骤 1) TTL“与非”门电路的逻辑功能的测试 任选其中一个“与非”门进行功能测试，输入端A、 B分别输入不同的逻辑电平，测试输出端F的电压 和相应的逻辑状态，并将结果记入表1。 分别测试当输入端A、B悬空或接地是输出端F的逻辑 状态。将结果记入表2。
74ls00的逻辑功能测试数据输入输出悬空或接地时输出端的逻辑状态输入高低电平输出悬空接地ttl异或门电路的逻辑功能的测试任选其中一个异或门进行功能测试输入端ab分别输入不同的逻辑电平测试输出端f的电压和相应的逻辑状态并将结果记入表3
实验一 门电路逻辑功能的测试
(一) 实验目的 1)掌握常用的TTL门电路的逻辑功能的测试方法。 2)掌握芯片的管脚识别。
表3 74LS86逻辑功能测试数据 输入 A 0 B 0 输出 电压/V F
0
1 1
1
0 1
表4 74LS02逻辑功能测试数据 输入 输出

实验一门电路逻辑功能及测试一、实验目的1、熟悉门电路逻辑功能。

2、熟悉数字电路学习机及示波器使用方法。

二、实验仪器及材料1、双踪示波器2、器件74LS00 二输入端四与非门2片74LS20 四输入端双与非门1片74LS86 二输入端四异或门1片74LS04 六反相器1片三、预习要求1、复习门电路工作原理相应逻辑表达示。

2、熟悉所有集成电路的引线位置及各引线用途。

3、了解双踪示波器使用方法。

四、实验内容实验前按学习机使用说明先检查学习机是否正常，然后选择实验用的集成电路，按自己设计的实验接线图接好连线，特别注意Vcc及地线不能接错。

线接好后经实验指导教师检查无误方可通电。

试验中改动接线须先断开电源，接好线后在通电实验。

1、测试门电路逻辑功能。

（1）选用双输入与非门74LS20一只，插入面包板，按图连接电路，输入端接S1~S4(电平开关输入插口)，输出端接电平显示发光二极管（D1~D8任意一个）。

（2）将电平开关按表1.1置位，分别测出电压及逻辑状态。

（表1.1）2、异或门逻辑功能测试（1）选二输入四异或门电路74LS86，按图接线，输入端1﹑2﹑4﹑5接电平开关，输出端A﹑B﹑Y接电平显示发光二极管。

（2）将电平开关按表1.2置位，将结果填入表中。

表 1.23、逻辑电路的逻辑关系（1）选用四二输入与非门74LS00一只，插入面包板，实验电路自拟。

将输入输出逻辑关系分别填入表1.3﹑表1.4。

（2）写出上面两个电路的逻辑表达式。

表1.3 Y=A ⊕B表1.4 Y=A ⊕B Z=AB 4、逻辑门传输延迟时间的测量用六反相器（非门）按图1.5接线，输80KHz 连续脉冲，用双踪示波器测输入，输出相位差，计算每个门的平均传输延迟时间的tpd 值 ： tpd=0.2μs/6=1/30μs 5、利用与非门控制输出。

选用四二输入与非门74LS00一只，插入面包板，输入接任一电平开关，用示波器观察S 对输出脉冲的控制作用:一端接高有效的脉冲信号，另一端接控制信号。

门电路逻辑功能与测试实验报告一、引言门电路是数字电子电路中常见的逻辑电路，用于实现布尔逻辑运算和控制功能。

门电路有与门、或门、非门、异或门等多种类型，通过它们的组合可以实现复杂的数字运算和逻辑控制。

本实验旨在通过实际操作和测试，深入了解门电路的逻辑功能和工作原理。

二、实验内容1.与门的测试：使用与门芯片（74LS08），接入两个输入A和B，并将结果输出连接到一个LED灯。

通过手动给输入引脚加高或低电平，观察LED灯的亮灭情况，并记录输入输出的真值表。

2.或门的测试：使用或门芯片（74LS32），接入两个输入A和B，并将结果输出连接到一个LED灯。

通过手动给输入引脚加高或低电平，观察LED灯的亮灭情况，并记录输入输出的真值表。

3.非门的测试：使用非门芯片（74LS04），接入一个输入A，并将结果输出连接到一个LED灯。

通过手动给输入引脚加高或低电平，观察LED灯的亮灭情况，并记录输入输出的真值表。

4.异或门的测试：使用异或门芯片（74LS86），接入两个输入A和B，并将结果输出连接到一个LED灯。

通过手动给输入引脚加高或低电平，观察LED灯的亮灭情况，并记录输入输出的真值表。

三、实验结果与分析1.与门测试结果分析：根据与门输入两个高电平时才输出高电平的特性，可以得到与门的真值表如下：A ，B ， Outpu:---:，:---:，:------low ， low ， lolow ， high， lohigh， low ， lohigh， high， hig实验测试结果与理论一致，说明与门的逻辑功能正常。

2.或门测试结果分析：根据或门输入两个低电平时才输出低电平的特性，可以得到或门的真值表如下：A ，B ， Outpu:---:，:---:，:------low ， low ， lolow ， high， highigh， low ， highigh， high， hig实验测试结果与理论一致，说明或门的逻辑功能正常。

实验一逻辑门电路的逻辑功能及测试逻辑门电路是数字电子电路中常用的一种电路，用于实现逻辑运算。

逻辑门电路由逻辑门和逻辑门之间的连接组成。

不同的逻辑门具有不同的逻辑功能，如与门、或门、非门等。

下面将对常见的逻辑门电路的逻辑功能和测试方法进行详细介绍。

一、与门（AND Gate）与门是最基本的逻辑门之一，它的逻辑功能是输入信号同时为高电平时输出高电平，否则输出低电平。

与门的通用符号是一个带有两个输入引脚和一个输出引脚的长方形。

常用的与门有两输入与门、三输入与门等。

测试方法：1.连接电路：将与门的输入引脚与一个电源和一个接地电路连接，将输出引脚连接到一个LED灯。

2.输入测试：将输入引脚分别连接到电源和接地，检查LED灯的亮灭情况。

当输入引脚都为高电平时，LED灯应该亮起；否则，LED灯应该熄灭。

二、或门（OR Gate）或门是另一种常见的逻辑门，它的逻辑功能是只要有一个输入信号为高电平，输出就为高电平；只有所有输入信号都为低电平时，输出才为低电平。

或门的通用符号也是一个带有两个输入引脚和一个输出引脚的长方形。

测试方法：1.连接电路：将或门的输入引脚与一个电源和一个接地电路连接，将输出引脚连接到一个LED灯。

2.输入测试：将输入引脚分别连接到电源和接地，检查LED灯的亮灭情况。

当任意一个输入引脚为高电平时，LED灯应该亮起；否则，LED灯应该熄灭。

三、非门（NOT Gate）非门是较为简单的逻辑门之一，它的逻辑功能是输出与输入相反的电平信号。

非门的通用符号是一个带有一个输入引脚和一个输出引脚的长方形。

测试方法：1.连接电路：将非门的输入引脚与一个电源和一个接地电路连接，将输出引脚连接到一个LED灯。

2.输入测试：将输入引脚分别连接到电源和接地，检查LED灯的亮灭情况。

当输入引脚为高电平时，LED灯应该熄灭；否则，LED灯应该亮起。

以上是常见的逻辑门电路的逻辑功能及测试方法。

通过对逻辑门的测试，可以确保电路正常工作并实现所需的逻辑功能。

三、实验内容
4、设计全减器
表4-1-4 全减器真值表
输出逻辑函数式
S A B Ci Ci1 (B Ci ) ABCi
数字实验一：门电路逻辑功能测试及组合逻辑电路设计
三、实验内容
4、设计全减器
Ci
1
74LS86
B
2 =1 3
4
5 =1 6
S
A
74LS04 1
& 1
22
1 & 4
& 5
3 74LS00
四输入二与非门74LS20
图4-1-5 三人表决器电路图
数字实验一：门电路逻辑功能测试及组合逻辑电路设计
三、实验内容
3、设计三人表决电路
表4-1-3 三人表决器真值表
A
& 1
2
74LS00
3
74LS20 1
B
6
& & 4
62
5
F 对照验证
C
& 9
84
10
图4-1-5 三人表决器电路图
数字实验一：门电路逻辑功能测试及组合逻辑电路设计
数字实验一：门电路逻辑功能测试及组合逻辑电路设计
三、实验内容
2、设计全加器
A B
1
2 =1 3
74LS86 4
5 =1 6
Ci
1
S
3
2& 1
& 4
62
5
1 3 Ci+1
74LS32
74LS08
图4-1-4 全加器电路图
二输入四异或门74LS86 二输入四与门74LS08 二输入四或门74LS32
数字实验一：门电路逻辑功能测试及组合逻辑电路设计

实验一逻辑门电路的基本参数及逻辑功能测试逻辑门电路是数字电路中最基本的组成单元之一，用于处理和操作二进制信号。

逻辑门电路可以实现布尔逻辑运算，包括与门、或门、非门、异或门等。

本实验将介绍逻辑门电路的基本参数以及逻辑功能测试。

1.逻辑门电路的基本参数：逻辑门电路由多个晶体管和其他电子元件组成，其基本参数包括输入电压范围、输入电流范围、输出电压范围、输出电流范围等。

输入电压范围是指逻辑门电路所需的输入电压范围，超出此范围将无法正常工作。

例如，一个逻辑门电路的输入电压范围为0V到5V，当输入电压小于0V时，逻辑门将会判定为低电平；当输入电压大于5V时，逻辑门将会判定为高电平。

输入电流范围是指逻辑门电路所需的输入电流范围，超出此范围将可能损坏电路。

例如，一个逻辑门电路的输入电流范围为0mA到10mA，当输入电流小于0mA时，逻辑门将会判定为低电平；当输入电流大于10mA 时，逻辑门将会判定为高电平。

输出电压范围是指逻辑门电路输出的电压范围，其值取决于供电电压和逻辑门本身的设计。

例如，一个逻辑门电路的输出电压范围为0V到5V，当输出电压低于0V时，代表逻辑门输出低电平；当输出电压高于5V时，代表逻辑门输出高电平。

输出电流范围是指逻辑门电路输出的电流范围，即逻辑门可以提供的最大电流。

例如，一个逻辑门电路的输出电流范围为0mA到20mA，当输出电流小于0mA时，表示逻辑门提供的电流为零；当输出电流大于20mA 时，逻辑门将无法提供足够的电流。

2.逻辑门电路的逻辑功能测试：为了验证逻辑门电路的逻辑功能，我们可以进行一系列的实验以测试其输入输出关系。

以下是几个常用的逻辑功能测试实验：(1)AND门测试：将AND门的两个输入端分别接入逻辑1和逻辑0信号源，观察输出端的信号变化。

当输入端均为逻辑1时，输出端应为逻辑1；当输入端有一个或两个信号为逻辑0时，输出端应为逻辑0。

逻辑1和逻辑0表示高电平和低电平。

(2)OR门测试：将OR门的两个输入端分别接入逻辑1和逻辑0信号源，观察输出端的信号变化。

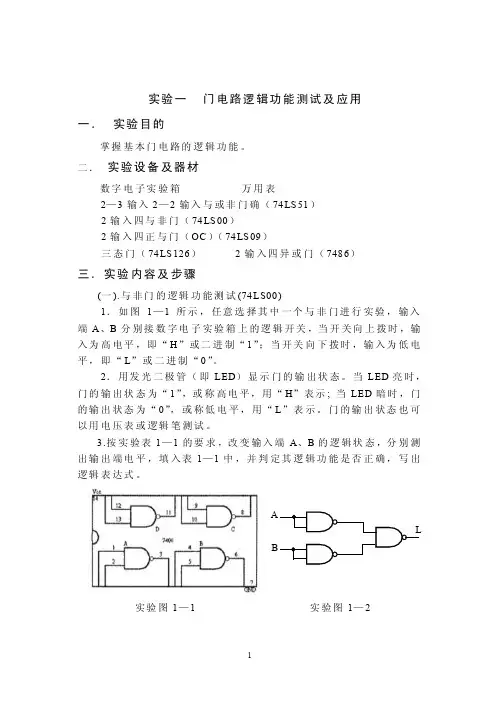

实验一门电路逻辑功能测试及应用一．实验目的掌握基本门电路的逻辑功能。

二．实验设备及器材数字电子实验箱万用表2—3输入2—2输入与或非门确（74LS51）2输入四与非门（74LS00）2输入四正与门（OC）（74LS09）三态门（74LS126）2输入四异或门（7486）三．实验内容及步骤(一).与非门的逻辑功能测试(74LS00)1．如图1—1所示，任意选择其中一个与非门进行实验，输入端A、B分别接数字电子实验箱上的逻辑开关，当开关向上拨时，输入为高电平，即“H”或二进制“1”；当开关向下拨时，输入为低电平，即“L”或二进制“0”。

2．用发光二极管（即LED）显示门的输出状态。

当LED亮时，门的输出状态为“1”，或称高电平，用“H”表示; 当LED暗时，门的输出状态为“0”，或称低电平，用“L”表示。

门的输出状态也可以用电压表或逻辑笔测试。

3.按实验表1—1的要求，改变输入端A、B的逻辑状态，分别测出输出端电平，填入表1—1中，并判定其逻辑功能是否正确，写出逻辑表达式。

实验图1—1实验图1—2实验表1—1(二).利用与非门组成其它门电路或门(74LS00)1.按实验图1—2接线, 输入端A、B分别接数字电子实验箱上的逻辑开关，当开关向上拨时，输入为高电平，即“H”或二进制“1”；当开关向下拨时，输入为低电平，即“L”或二进制“0”。

2．用发光二极管（即LED）显示门的输出状态。

当LED亮时，门的输出状态为“1”，或称高电平，用“H”表示; 当LED暗时，门的输出状态为“0”，或称低电平，用“L”表示。

门的输出状态也可以用电压表或逻辑笔测试。

2.按实验表1—2的要求，改变输入端A、B的逻辑状态，分别测出输出端电平，填入表1—2中，并判定其逻辑功能是否正确，写出逻辑表达式。

实验表1—2(三).与或非门的逻辑功能测试(74LS51)1. 74LS51逻辑图见附录，按实验表1—3的要求，将A、B、C、D分别接数字电子实验箱上的逻辑开关,输出端接状态显示灯。

门电路逻辑功能及测试1.实验目的➢熟悉门电路逻辑功能；➢掌握数字示波器的使用方法。

2.预习要求➢复习门电路工作原理及相应逻辑表达式；➢阅读本实验所用各门电路IC 的数据手册；➢熟悉所用集成电路的引线位置及各引线用途；➢了解数字示波器使用方法。

3.实验器材4.实验内容4.1测试门电路逻辑功能⑴ 选用双四输入与非门74LS20 一只，插入面包板，按图1.1 接线⑵ 将逻辑电平开关按表 1.1 状态转换，测出输出逻辑状态值及电压值填表。

表 1.100.1231 4.021 4.021 4.021 4.024.2 逻辑电路的逻辑关系⑴ 用74LS00 双输入四与非门电路，按图1.2、图1.3 接线，将输入输出逻辑关系分别填入表1.2，表1.3 中。

0 0 01 1 01 1 00 0 1⑵ 写出两个电路的逻辑表达式。

Y=A'B+AB' Z=AB4.3利用与非门控制输出用一片 74LS00 按图 1.4 接线。

S 分别接高、低电平开关，用示波器观察S 对输出脉冲的控制作用。

在下面画出波形图：4.3.14.3.24.4用与非门组成其他门电路⑴ 组成或非门：1 0 0 0 0 1 1 0用一片二输入端四与非门组成或非门画出电路图，测试并填表1.4。

⑵ 组成异或门：①将异或门表达式转化为与非门表达式：A'B+AB'=[(A'B+AB')']'=[(A'B)'(AB')']'②画出逻辑电路图③测试并填表 1.5。

4.5异或门逻辑功能测试选二输入四异或门电路74LS86，按图1.5 接线，输入端1、2、4、5 接电平开关输出插口，输出端A、B、Y 接电平显示发光二极管。

将电平开关按表1.6 的状态转换，将结果填入表中。

0 0 0 0.000671 0 1 5.020 0 0 0.000670 1 1 5.020 0 0 0.000671 1 0 0.001324.6 逻辑门传输延迟时间的测量用六反相器 74LS04 逻辑电路按图 1.6 接线，输入 1KHz 脉冲，将输入脉冲和输出脉冲分别接入数字示波器两路输入端，观察并记录输入、输出端的延时值，计算出每个门的平均延时值。

实验二.门电路逻辑功能及测试一.实验目的1.掌握门电路逻辑功能及测试方法2.熟悉数字电路实验装置的使用方法3.熟悉双踪示波器的使用方法二．预习要求1、复习门电路工作原理及相应的逻辑表达式2、熟悉所用集成电路的引线位置及各引线用途3、了解双踪示波器和数字电路实验装置三．实验仪器及材料1.数字电路实验装置2.双踪示波器3.数字万用表4.直流稳压电源5.器件：74LS00 74LS86 74LS04四.实验内容及步骤1.TTL与非门逻辑功能测试(1)将74LS00插入面包板,按图1-1接线,输入端A、B接S1、S2电平开关的输入插口，输出端Y接电平显示LED的输入插口。

(2)将电平开关按表2-1位置，分别测出输出电压及逻辑状态。

Vcc(0,1开关) 141 3 y2 ○V图2-1表2-1输入 A 0 0 1 1B 0 1 0 1输出 Y 1 1 1 0 电压 4.9 4.9 4.9 02.TTL 异或门逻辑功能测试(1)将74LS86插入面包板,按图2-2接线,输入端A 、B 接S1、S2电平开关的输入插口，输出端Y 接电平显示LED 的输入插口。

(2)将电平开关按表1-1位置，分别测出输出电压及逻辑状态。

(3)写出异或门逻辑函数的表达式Vcc （0，1开关） 14 A1 3B 2图2-27○V 表2-23.逻辑电路的功能测试(1)用法74LS00和74LS04按图2-3接好(2)将输入输出的逻辑信号分别测试填入表2-3中 (3)写出图2-3电路的逻辑表达式ZZE F C D A B 图2-3输 入 A 0 0 1 1 B 0 1 0 1输 出 Y 0 1 1 0 电压 0 4.9 4.9 0表2-34. 利用与非门控制输出将74LS00接线：A 接电平开关输出插口B 接1KHz 脉冲信号用双踪示波器：y1输入端接B 端，观察脉冲信号 y2输入端接输出Z 进行观察（1） A=0 （2） A=1分别记录输入、输出波形，说明与非门的控制作用。

❖ 多余输入端的处理：所有输入端都不允许悬空,不使用的 输入端应按逻辑电平要求直接接VDD或VSS；
❖ 输出端的处理 ：输出端不允许直接与VDD或VSS连接,同 一芯片上的 输出端可以并联使用；
❖ 严禁带电操作。
TTL与非门的特性和技术参数-1
1、电压传输特性：
①输出高电平UOH、输出低电平UOL UOH 2.4V、UOL 0.4V 便认为合格。 典型值UOH=3.4V UOL=0.3V 。 ②阈值电压UT Ui<UT时，认为Ui是低电平。 Ui>UT时，认为Ui是高电平。 UT =1.4V
实验原理
FA
A&
B
F
A B
FA
1
F
A B
F
A
B
A F
A
F F
A B
A FB
F A
F
门电路常见符号
与非门
或非门
F A•B
F AB
实验原理
OC门 (两输入与非)
A&
B
F
A
B
F
A
B
F
A B
A& FB
F
A
B
A FB
F
A B
F
A
F
B
国标
门电路常见符号
实验原理
三态门 (两输入与非)
与或非门
AB CD
A& A
与非门的传输延迟时间tpd是tPHL和tPLH的平均值。一般TTL与
非门传输延迟时间tpd的值为几纳秒～十几个纳秒。
CMOS逻辑门电路主要参数
实验原理
（1）VOH（min）=0.9VDD； VOL（max）=0.01VDD。所以 CMOS门电路的逻辑摆幅（即高低电平之差）较大。

实验⼀逻辑门电路的逻辑功能及测试实验⼀逻辑门电路的逻辑功能及测试⼀．实验⽬的1．掌握了解TTL系列、CMOS系列外形及逻辑功能。

2．熟悉各种门电路参数的测试⽅法。

3. 熟悉集成电路的引脚排列，如何在实验箱上接线，接线时应注意什么。

⼆、实验仪器及材料a)TDS-4数电实验箱、双踪⽰波器、数字万⽤表。

b)1）CMOS器件：CC4011 ⼆输⼊端四与⾮门 1 ⽚ CC4071 ⼆输⼊端四或门 1⽚2）TTL器件：74LS86 ⼆输⼊端四异或门 1 ⽚ 74LS02 ⼆输⼊端四或⾮门 1 ⽚74LS00 ⼆输⼊端四与⾮门 1⽚ 74ls125 三态门 1⽚74ls04 反向器材 1⽚三．预习要求和思考题：1．预习要求：1）复习门电路⼯作原理及相应逻辑表达式。

2）常⽤TTL门电路和CMOS门电路的功能、特点。

3）三态门的功能特点。

4）熟悉所⽤集成电路的引线位置及各引线⽤途。

5）⽤multisim软件对实验进⾏仿真并分析实验是否成功。

2．思考题1）TTL门电路和CMOS门电路有什么区别？2）⽤与⾮门实现其他逻辑功能的⽅法步骤是什么？四．实验原理1．本实验所⽤到的集成电路的引脚功能图见附录。

2．门电路是最基本的逻辑元件，它能实现最基本的逻辑功能，即其输⼊与输出之间存在⼀定的逻辑关系。

TTL集成门电路的⼯作电压为“5V±10%”。

本实验中使⽤的TTL集成门电路是双列直插型的集成电路，其管脚识别⽅法：将TTL 集成门电路正⾯（印有集成门电路型号标记）正对⾃⼰，有缺⼝或有圆点的⼀端置向左⽅，左下⽅第⼀管脚即为管脚“1”，按逆时针⽅向数，依次为1、2、3、4············。

如图1—1所⽰。

具体的各个管脚的功能可通过查找相关⼿册得知，本书实验所使⽤的器件均已提供其功能。

图1—13．图1—2分别为基本门电路各逻辑功能的测试⽅法。

实验一 门电路逻辑功能及测试一、实验目的1、熟悉器件外形和管脚引线排列。

2、熟悉与非、异或门电路逻辑功能。

3、设计用与非门组成其它门电路并测试验证。

二、实验器件74LS86 四二输入端异或门 1片 74LS00 四二输入端与非门 2片 74LS20 四输入端双与非门 1片三、预习要求1、复习与非、异或门电路工作原理。

芯片引脚图如下所示：74LS86 四二输入端异或门 74LS00 四二输入端与非门74LS20 四输入端双与非门实验报告上此部分可不画图，其他部分需画图填写2、熟悉所用集成电路的引线位置及各引线用途。

四、实验内容及步骤实验前先检查实验箱电源是否正常。

然后对所选实验用的集成电路进行连线，特别注意Vcc及地线不能接错。

实验中改动接线须先断开电源，接好线后再通电源。

1、测试门电路逻辑功能〔1〕选用四输入端双非门74LS20一只，插入设计板，按图1接线，输入端a、b、c、d接S1—S4(电平开关输出插口)，输出端L接电平显示发光二极管〔D1—D8任意一个〕。

(2) 将电平开关按表1置位，分别测出输出逻辑状态。

将输出结果填入表1中。

输入输出a b c d L1 1 1 1 00 1 1 1 10 0 1 1 10 0 0 1 10 0 0 0 12、异或门逻辑功能测试〔1〕选四二输入端异或门74LS86，按图2接线，输入端a、b、c、d接电平开关，输出端A、B、Y接电平显示发光二极管。

〔2〕将电平开关按表2置位拨动，将输出结果填入表2中。

图2表2输入输出a b c d A B Y0 0 0 0 0 0 01 0 0 0 1 0 11 1 0 0 0 0 01 1 1 0 0 1 11 1 1 1 0 0 00 1 0 1 1 1 03、分析并验证逻辑电路的逻辑关系〔1〕用74LS00按图3、图4接线，将输入输出关系分别填入表3、表4中。

〔2〕写出上面两个电路的逻辑表达式。

图3图4输入输出A B Y0 0 00 1 11 0 11 1 1输入输出A B Y Z0 0 0 00 1 1 01 0 1 01 1 0 14、组成或非门: 用一片二输入端四与非门74LS00组成或非门。

实验一门电路逻辑功能及测试一．实验目的1．熟悉门电路逻辑功能。

2．熟悉数字电路实验装置及示波器的使用方法。

二．实验仪器及器件1．数字实验台；数字万用表；数字示波器2．器件： 74LS00 二输入端四与非门 2片74LS20 四输入端双与非门 1片74LS86 二输入端四异或门 1片三．预习要求1．复习门电路逻辑功能2．熟悉所用集成电路各引脚的用途3．了解双踪示波器使用方法四．实验内容检查实验台电源是否正常，选择实验用集成电路。

按自己设计好的电路接线，经指导教师检查后方可通电实验。

注意，在改动接线时要先断开电源。

1．与非门逻辑功能测试（1）选74LS00一只，按图1-1接线。

输入端分别接电平开关，输出端接电平显示发光二极管。

（2）将电平开关按表1-1置位，分别测出输出电压值，并将其逻辑状态结果填入表1-1中。

图1-1表1-12．异或门逻辑功能测试（1）选74LS86一只，按图1-2接线。

输入端分别接电平开关，输出端A，B，Y接电平显示发光二极管。

图1-2（2）将电平开关按表1-2置位，分别测出输出电压值,并将其逻辑状态填入表1-2中。

表1-23．逻辑电路的逻辑关系（1）用74LS00，按图1-3和1-4接线，将输入和输出的逻辑关系分别填入表1-3和1-4中。

（2）写出上面两个电路的逻辑表达式。

图1-3A Y B图1-4表1-3表1-44.用与非门实现其它门电路（1）用与非门组成或门用74LS00组成或门F==画出电路图，测试并填表1-5。

+ABAB表1-5（2）用与非门组成异或门用74LS00组成异或门，写出表达式画出电路图，测试并填表1-6。

表1-6五、实验报告１．按各步骤填写表格２．回答问题：怎样判断门电路逻辑功能是否正常？。

的逻辑信号，帮助分析电 路的功能和行为。
信号发生器
4
产生测试所需的输入信号。
示波器
2
用于观察和测源
3
为电路提供稳定的直流电 源。
材料
门电路
实验的主要对象，用于实现特定 的逻辑功能。
面包板
一种方便搭建和测试电路的板子， 无需焊接。
电阻、电容、电感
常用的电子元件，用于构建和调 试电路。
实验局限性
虽然本次实验取得了一定的成果，但由于实验条件和时间的限制，仍 存在一些局限性，如未能覆盖所有可能的异常情况。
建议与展望
进一步优化
建议在未来的研究中，对电路的设计和制造工艺进行优化 ，以提高其性能和稳定性。
扩展实验范围
为更全面地测试电路的性能，建议在未来的实验中增加更 多的输入条件和异常情况，以检验电路的鲁棒性。
STEP 01
电路逻辑功能测试基于电 路的真值表和逻辑表达式 进行。
STEP 03
在测试过程中，可以采用 不同的测试策略和算法， 以提高测试效率和准确性。
通过给定电路的输入值， 观察输出值是否符合预期 结果，从而判断电路逻辑 功能是否正常。
Part
02
实验设备与材料
设备
逻辑分析仪
用于捕获和显示数字电路 1
本次实验不仅验证了电路逻辑功能的正确性，也为后续的研究提供了基 础数据和经验。我们期待在未来的研究中，进一步优化电路设计，提高 性能参数，为实际应用提供更好的解决方案。
Part
05
结论与建议
结论总结
测试目的达成
本次实验成功地对电路的逻辑功能进行了测试，验证了电路的正确 性和可靠性。
性能表现
实验结果显示，电路在各种输入条件下均表现稳定，逻辑功能正常， 未出现异常现象。

实验一 门电路逻辑功能与测试一、实验目的1、掌握TTL 集成门的逻辑功能2、进一步熟悉常用电子仪器以及数字电路实验装置的结构，基本功能和使用方法 二、实验原理1、本实验采用四输入双与非门74LS20，即在一块集成块内含有两个互相独立的与非门，每个与非门有四个输入端。

其逻辑框图、符号及引脚排列如图4－1(a)、(b)、(c)所示。

1、与非门的逻辑功能与非门的逻辑功能是：当输入端中有一个或一个以上是低电平时，输出端为高电平；只有当输入端全部为高电平时，输出端才是低电平（即有“0”得“1”，全“1”得“0”。

）其逻辑表达式B A Y ⋅= 2、TTL 与非门的主要参数(1)低电平输出电源电流ICCL 和高电平输出电源电流ICCH与非门处于不同的工作状态，电源提供的电流是不同的。

ICCL 是指所有输入端悬空，输出端空载时，电源提供器件的电流。

ICCH 是指输出端空截，每个门各有一个以上的输入端接地，其余输入端悬空，电源提供给器件的电流。

通常ICCL ＞ICCH ，它们的大小标志着器件静态功耗的大小。

器件的最大功耗为PCCL ＝VCCICCL 。

手册中提供的电源电流和功耗值是指整个器件总的电源电流和总的功耗。

ICCL和ICCH测试电路如图4－2(a)、(b)所示。

[注意]：TTL电路对电源电压要求较严，电源电压VCC只允许在＋5V±10％的范围内工作，超过5.5V将损坏器件；低于4.5V器件的逻辑功能将不正常。

(2)低电平输入电流IiL和高电平输入电流IiH。

IiL是指被测输入端接地，其余输入端悬空，输出端空载时，由被测输入端流出的电流值。

在多级门电路中，IiL相当于前级门输出低电平时，后级向前级门灌入的电流，因此它关系到前级门的灌电流负载能力，即直接影响前级门电路带负载的个数，因此希望IiL小些。

IiH是指被测输入端接高电平，其余输入端接地，输出端空载时，流入被测输入端的电流值。

在多级门电路中，它相当于前级门输出高电平时，前级门的拉电流负载，其大小关系到前级门的拉电流负载能力，希望IiH小些。
