门禁控制系统1. 项目概述工银基金办公楼门禁系统，共包括24个门禁点，其中2个设置为出入双向刷卡，22个为进入单向刷卡，因此共需要26个读卡器。
其中计算机房2个门设置为出入双向刷卡，17个办公室为进入单向刷卡；5个为消防通道门进入单向刷卡。
办公室木门采用电控阴极锁，2个双扇玻璃门安装电插锁，5个消防通道门采用电磁锁。
2. 设计原则和需求分析选用一体化的门禁控制⌝设备，避免单点故障引起的整个门禁系统的瘫痪。
采用智能IC卡，支持对一卡通的集成，保证卡的安全性。
⌝集成防盗报警功能，提供实时的警情报告。
⌝提供考勤功能。
⌝支持与消防系统的联动，集中控制消防通道门。
⌝3. 方案设计本设计共包括门禁管理系统、防盗报警系统、考勤管理系统。
控制端由计算机、控制软件、考勤软件、通讯器组成。
单个门禁控制点由读卡器、锁具、门磁、开门按钮、控制器等设备组成。
门禁/报警控制系统选用美国Honeywell Security（霍尼韦尔安防）公司的NSTAR。
它融合了最先进的安防技术，通讯方式支持RS232/485和TCP/IP，可以向用户提供从单门控制器到大型综合门禁及安防集成系统的全系列产品。
它集成了门禁控制、报警处理、CCTV 控制、在线巡更和卡证制作在内的多种功能。
同时，系统还能够提供多种输入/输出端口，可实现与楼控、安防、消防等产品体系的无缝集成。
3.1 读卡器的配置读卡器选用非接触式的感应读卡器，以避免在长期使用过程中多次插卡造成卡片的物理损伤，也可以避免一般接触式读卡器常见的在读卡器划槽中填塞异物等人为的对读卡器进行恶作剧式破坏等行为。
采用国际主流的MIFARE IC读卡器，有效读卡距离10cm，支持一卡通。
本系统共包括24个门禁点，其中2个设置为出入双向刷卡，22个为进入单向刷卡，因此共需要26个读卡器。
3.2 电锁的配置根据门材料：玻璃门或木门可选用吸力为300磅的标准单体锁或阴极锁。
铝合金玻璃门或木门可选用600磅的标准单体锁。
型号：mr320一、产品介绍1.1产品概述如图1所示，mr320是一款集一维码、二维码和超高频rfid功能于一体的手持式终端设备，支持wifi，gprs和usb等无线或有线数据传输方式。
设备把便携性和易用性整合在一起，具有强大的扩展能力及业界领先的灵活性和整合性能。
设备采用wince 6.0系统，并提供二次开发所需要的sdk封装库，供客户应用。
二、产品操作说明2.1 开关机a. 开机：长按电源键，当显示屏上出现欢迎界面时松开按键。
b. 关机：长按电源键，根据显示屏上弹出式对话框的提示进行操作即可。
3.1 物理参数尺寸：重量：显示屏幕：背光：内存：可扩展内存： flash: 电池容量：输入方式：屏幕键盘gprs，支持gprs（900、1800mhz）广域无线通讯通信接口：wifi 高速usb。
166（长）mm x 71（宽）mm x65（高）mm 约400克3.2英寸 tft-lcd显示屏，分辨率为qvga led背光 128mb tf卡 256mb充电式聚合物电池（3.7v）机械键盘3.2 rfid数据采集功能工作频率（840~960mhz按需要频段定制）超高频：默认频率 920~925mhz 其他多国频率标准（可定制）最大输出功率协议标准：识读距离：天线参数：待机时间：23dbmepc c1 gen2/iso18000-6c 1.8m（视标签芯片而定）右旋圆极化极化陶瓷天线（3db） 160小时（具体视工作模式而定）3.3 一维码\二维码采集功能1d（可选）识别码型：2d（可选）code 128、ean-13、ean-8、code 39、upc-a、upc-e、codabar、interleaved 2 of 5、isbn/issn、code 93、ucc/ean-128、gs1 databar等 qr code、pdf417、data matrix等3.4 开发环境操作系统：支持语言：wince 6.0 c/c++，c# sdk1. 手持机1台2. 5v/1a电源适配器1个3. 电阻屏触摸笔1支4. 3.7v电池1块5. usb数据线1条6. 手持机说明书1本五、注意事项1，手持机电量不足时请及时充电。
手机二维码门禁解决方案—门禁二维码扫描器引领“码上开门”潮流“码上开门”—在移动互联网时代，手机二维码门禁以其便利性、安全性而被广泛应用于公共场合，为智慧化小区、智能化大厦写字楼、政府办公机构等提供时尚的、安全便捷的出入管理控制。
可以说，二维码智能门禁与条码扫描器的结合极大地方便了大众的出行。
以智慧小区为例，二维码门禁以手机二维码为载体将物业端管理深度融合，取缔了“传统门禁卡+人工管理”方式，只须将由门禁APP生成的二维码（可变）对准二维码门禁的条码扫描窗口一刷便能自由出入。
传统门禁卡管理痛点：1、携带不便，业主往往需要持多张门禁卡；2、维护成本高、安全隐患多；3、访客出入需要人工登记，效率低下且易侵犯用户隐私，易出现纠纷；4、存在登记授权、丢卡挂失、黑名单等多个复杂的管理环节；......二维码门禁解决方案优势：1、简单、安全、便捷：与传统人员登记进出入、门禁卡管理更能体现便捷性，节省时间和人力等成本；2、时尚、新颖：以手机作为载体由门禁APP生成的二维码电子凭证可以通过短信、微信发送到访客手机上，访客可凭此二维码出入（具有时效性）；3、维护成本低，管理方便：物业端可以详细提供数据以便更具体、准确把握出入人员的信息情况；......实现方式如何？深圳远景达（RAKINDA）联手智能门禁软件方案商推出的手机二维码门禁硬件扫码设备为智慧小区、智能楼宇写字楼、政府办公机构提供了智慧化出入管理控制。
二维码门禁借助“LV4500二维码扫描器”为手机二维码采集配件，融合其二维码扫描、采集和传输特性，结合二维码门禁系统拓展手机“码上开门”服务。
当二维码门禁条码扫描器读取访客二维码时，访客信息会实时上传至物业端管理后台系统，准确实现对外来访客人员登记、信息录入、确认及授权等。
据了解，LV4500二维码扫描器是专业识读屏幕码的条码扫描配件，特别针对手机屏幕条码作了特殊校验，可适应最低亮度及各类贴膜的大数据量屏幕条码；它以其大视窗口自感应极速扫描和良好的内嵌性深受国内外智能门禁/通道闸机厂商的欢迎。

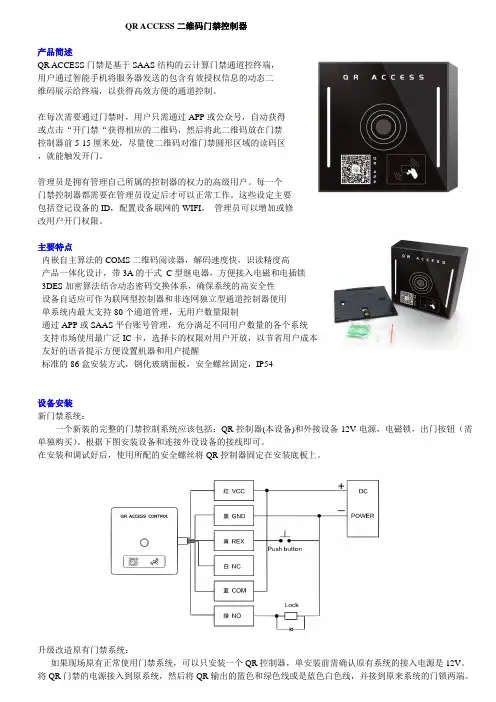

QR ACCESS二维码门禁控制器产品简述QR ACCESS门禁是基于SAAS结构的云计算门禁通道控终端，用户通过智能手机将服务器发送的包含有效授权信息的动态二维码展示给终端，以获得高效方便的通道控制。
在每次需要通过门禁时，用户只需通过APP或公众号，自动获得或点击“开门禁“获得相应的二维码，然后将此二维码放在门禁控制器前5-15厘米处，尽量使二维码对准门禁圆形区域的读码区，就能触发开门。
管理员是拥有管理自己所属的控制器的权力的高级用户。
每一个门禁控制器都需要在管理员设定后才可以正常工作。
这些设定主要包括登记设备的ID，配置设备联网的WIFI。
管理员可以增加或修改用户开门权限。
主要特点内嵌自主算法的COMS二维码阅读器，解码速度快，识读精度高产品一体化设计，带3A的干式C型继电器，方便接入电磁和电插锁3DES加密算法结合动态密码交换体系，确保系统的高安全性设备自适应可作为联网型控制器和非连网独立型通道控制器使用单系统内最大支持80个通道管理，无用户数量限制通过APP或SAAS平台账号管理，充分满足不同用户数量的各个系统支持市场使用最广泛IC卡，选择卡的权限对用户开放，以节省用户成本友好的语音提示方便设置机器和用户提醒标准的86盒安装方式，钢化玻璃面板，安全螺丝固定，IP54设备安装新门禁系统：一个新装的完整的门禁控制系统应该包括：QR控制器(本设备)和外接设备12V电源，电磁锁，出门按钮（需单独购买）。
根据下图安装设备和连接外设设备的接线即可。
在安装和调试好后，使用所配的安全螺丝将QR控制器固定在安装底板上。
升级改造原有门禁系统：如果现场原有正常使用门禁系统，可以只安装一个QR控制器，单安装前需确认原有系统的接入电源是12V。
将QR门禁的电源接入到原系统，然后将QR输出的篮色和绿色线或是蓝色白色线，并接到原来系统的门锁两端。
QR门禁的用户包括2类，一类是手机用户，一类是IC卡用户，管理员可以通过APP或是PC端的后台管理所有用户。
通道门禁梯控访客一码通方案（IC卡+微信小程序二维码）系统简介本系统集计算机技术、自动控制技术、网络通讯技术、二维码技术、智能卡技术、传感技术、模式识别技术以及机电一体化技术于一体，可配合多奥的 "多奥手机智能一卡通"微信小程序使用，采用动态二维码作为用户的身份凭证（也支持IC卡），业主用户使用的动态二维码都是短时有效，不怕被人复制或盗拍，安全性非常高！当有客人来访时，业主用户还可以使用小程序生成一个限时、限次的二维码截屏发送给客人手机，客人就可以使用该二维码图片刷码开门或乘梯，没有二维码的访客也可以由前台/保安使用小程序生成二维码给他开门，非常有效地解决了访客问题！应用场景:业主平时出门无须带卡/钥匙，只须带上手机即可，进门时只需点开小程序就可以显示一张10分钟有效的二维码，然后将手机屏幕靠近读头就可立即开门或乘梯。
来了贵客，自已又不在家/公司，只须点开小程序（默认生成十分钟有效的二维码）然后截屏转发（微信/QQ/彩信等）给客人手机就可，客人就可以使用此截屏二维码图片开门或乘梯，该二维码图片只是十分钟有效，非常安全！某客人约定说等下要过来，用户只须点开小程序，然后设置一个8小时内、1次有效的二维码，然后截屏转发给该客人手机，该客人就可以在设定的时间内，在同一个门禁或电梯上使用一次，就算在有效时间内该客人使用过1次之后转发给别人也无效了。
没有智能手机的业主，平时也仍然可以使用IC卡开门。
当他们有客人来访时，客人可以在大门保安处登记，并由保安手机生成一个临时二维码，让客人手机拍照下来，该客人就可以使用该照片在设定时间内开门或乘梯。
(也可以用小票打印机打印出来给客人)业主开门\开闸\乘梯：方法1：可以使用有效IC卡刷卡开门或乘梯，并且卡内门禁权限和电梯楼层权限可以在管理电脑设定，在对应的门禁上刷卡后可直接开锁/开闸，在电梯上刷卡后系统可自动点亮对应的电梯楼层按钮，无权限的楼层按钮则不能点亮。
动态二维码+IC卡+微信小程序门禁读头解决方案随着二维码门禁越来越普及，各大用户对二维码门禁的要求也越来越高，开始担心二维码门禁安全性，要是我的二维码被人复制了怎么办？访客来了，我给他二维码以后是不是他就能在我的小区进出自如了，我的住户退租后，是不是还可以随意进出啊等等。
深圳东南创通智能科技有限公司专注于二维码门禁的研究，结合用户的实际情况提供整套解决方案。
通过时效二维码加上灵活的权限，时段设置相结合制造出动态二维码门禁。
给广大用户带来不一样的体验，给物业提供更有效，更便捷的管理。
概述
东南创通二维码门禁读卡器结合了二维码生成及识别技术、智能卡技术、通讯技术、数据加解密技术与一体，主要应用与安防门禁领域，沿袭传统门禁原有模式，继承门禁系统原有功能，沿用原有门禁硬件、软件、IC卡，只须更换或外加我们的通用读头（标准韦根接口），就可将传统刷卡门禁系统升级为手机二维码门禁，原有IC卡无须收回重新发行，可照旧使用。
新建项目只需采购自己熟悉的传统门禁控制器和软件,再加配我们的二维码读头即可!业主平时出门无须带卡，只要带上手机即可，而且二维码可发送给客人，解决临时访客开门问题。
不会使用智能手机的老年人仍然可以使用原来的IC卡开门。
用户手机关注并注册微信小程序之后，会自动生成一个唯一8位数字卡号，然后将这个卡号交给物业管理处,由物业管理员将此二维码卡号在门禁软件里面
授权并下传到门禁控制器就可以了使用了。
用户每次打开“二维码开门”小程序后，软件可立即生成一张10分钟有效的二维码图片，业主可以使用该手机二维码图片在大门门禁的“二维码读头”上刷一
下即可开门。
业主还可以将二维码图片发给自已的客人手机,如果10分钟不够长，还可手动设置二维码的有效时间(1分钟~24小时)和有效次数1~9次，0为不限次（同一个门上），然后点“生成二维码”就可以重新生成一张二维码，然后长按二维码转发给客人手机（也可截屏发送），客人就可以使用此二维码开门，超时或超次后该二维码就会立即失效。
一、二维码读卡器DNCT-QR02介绍：
设备参数：
1. 识读模式：CMOS
2. 识读码制：QR二维码(屏幕码、纸质码）
3. 识读精度：≥ 5mil
4. 识读景深：3~10cm
5. 识读角度：360度
6. 镜头识读范围:上下\左右80度
7. 工作电压：DC5~12V
8. 通讯接口：标配TTL、RS485、韦根26 选配: 韦根34/66 、RS232
9. 自带补光灯,抗强光干扰
10．二维码识别速度:小于秒11．支持读动态二维码，输出固定卡号(适用
于门禁/闸机)
12. 支持同时双路输出：韦根输出固定ID，
TTL/RS232/RS485输出原码数据（用于景区
门票/收银系统/访客登记系统/公交售票/无
人便利店等等）
13. 读卡类型:Mifare one(IC卡)\手机NFC
14. 读卡距离:3～10cm
15. 读卡速度: ≤
16. 产品最大尺寸：86mm*86mm*21mm，
17. 识读成功/超时超次提示:蜂鸣器
二、二维码读卡器特点：
1、采用动态二维码（可设有效时间和使用次数）防止别人复制，盗拍。
2、采用国际通用的标准韦根26/34输出，可接任一品牌的韦根接口门禁
控制器！
3、用户手机注册微信小程序之后，会自动生成一个唯一8位数字卡号，
用这个卡号去门禁软件里面授权就可以了，微信小程序生成的开门二
维码是有时效、限次和加密的，二维码超时或超次后读头无输出并有蜂鸣提示。
4、同一个业主微信号，读头输出的ID卡号不会随二维码的变化而改变，
业主只需在门禁软件上授权一次即可。
5、来了客人时，业主可以用微信小程序生成一个有时效（1分钟~24小时
可设）和次数（1~9次可设）的二维码图片，然后用微信、QQ、彩信等工具发送给客人手机，客人就可以在设定的时间和次数以内刷码开门或乘梯。
6、可识别二维码、IC卡、手机NFC等多种认证方式
7、二维码读卡器采用硬识别，无须联网、无须WIFI、无须数据流量卡等。
三、产品优势：
1、为用户解除随身带卡的不便；
2、也可以有效解决为访客开门的问题；
3、采用动态限时、限次二维码，用户自已和访客都是使用短时有效并限
次的二维码，不怕二维码泄露或被人复制、偷拍，而且手机自身也有指纹/密码保护，安全性非常高！
4、二维码数据采用高级别的加密算法，外人无法破解，安全性非常高！
5、用户转发给访客的二维码开门后，会在门禁后台软件会保存该条开门
记录，访客使用的二维码可以追溯源头，因此对业主和访客的行为也有一定的约束。
6、采用国内门禁行业通用的韦根协议输出，可以和任一门禁厂家的门禁
控制器对接，无须门禁厂家二次开发。
7、不改变门禁原有的管理模式，沿用传统的门禁控制器和软件，小程序
也极其简单，物业管理人员和用户都无须重新学习。
8、可沿用小区原有的门禁控制器和软件，只须简单更换或并接我二维码
读卡器，升级二维码功能的很简单方便，节约投资成本。
四、“二维码开门”微信小程序介绍（安卓和苹果通用）：
◆用户每次点开小程序，会立即显示一个经过加密的限时限次动态二维码（默认10分钟有效不限次），把二维码靠近二维码读头即可开门。
◆手机显示的二维码可转发给来访客人开门，可设定该二维码的有效时间（1分钟~24小时）和使用次数（0~9次，0表示不限次），具有非常高的安全性，极大便利了对访客的管理。
◆本程序须配合我司动态二维码读头使用，点开小程序注册后，可生成固定唯一的卡号；只需将此卡号提交给门禁管理员授权，便可快速将原有门禁系统升级为手机门禁，原有用户卡可以继续使用。
“二维码开门”旨在为各大门禁厂商和用户提供一个可限时、限次的动态二维码生成平台，用户可通过下拉“微信消息列表”或者把小程序添加到桌面，来快速显示二维码来开门。
五、二维码读头与门禁控制器的连接方法：
注：第三方门禁控制器必须可以外接标准韦根读头，
六、公司简介
深圳东南创通智能科技有限公司成立于2003年，公司集研、产、销为一体，销售网络覆盖全国主要城市及自治区。
公司致力于智慧停车、智慧
社区和智慧城市的生态环境建设，借助云计算、云停车、无线技术、互联网技术、大数据分析技术打造智慧、高效、便捷的停车体验和服务。
东南创通专注于品牌14年，坚持自主研发和技术创新，致力于智能化尖端产品及技术的打造，始终保持同类型产品的先进性和实用性。
本着“为顾客提供最满意的产品和服务”的经营宗旨，依据市场为导向，在竞争中求发展，在发展中求创新，在创新中求突破，努力成为行业优势供应商和客户首选的商业伙伴。
公司主营产品：无人值守停车场管理系统、车牌自动识别系统、智能停车场刷卡系统、智能门禁系统、智能梯控系统、智能通道闸系统、视频/超声波引导系统，产品涵盖进出口管理系统的各类软硬件，提供互联网云平台、手机APP、智能支付、城市级一卡通系统，实现充分互联、互通和第三方资源对接，具备强大的平台和数据整合能力。
公司先后获得：“中国安防最具影响力的十大品牌”、“广东省守合同重信用企业”、“广东省高新科技产业常务理事”等荣誉称号。
东南创通，以“创造价值，做强企业，服务大众，奉献社会”为宗旨，以“人本、诚信、和谐、共赢”为理念，努力以“天使的思维，魔鬼的细节”为客户打造满意的产品和服务。
