PDMS设备参数化模板的创建方法

PDMS设备建模实务简介PDMS（Plant Design Management System）是一种专业的三维工厂设计软件，广泛应用于石油、化工、电力等工业领域。

PDMS具有强大的建模功能，可以用于创建和管理复杂的三维模型，以便进行设备设计、工艺模拟和施工管理等工作。

本文将介绍PDMS设备建模的实务操作，帮助读者快速上手使用PDMS进行设备建模。

准备工作在开始使用PDMS进行设备建模之前，我们需要先安装PDMS软件，并了解基本的软件操作方法。

此外，还需要获得相关的设备设计图纸和参数数据，以便进行建模工作。

设备模型的创建在PDMS中，设备模型的创建通常包括以下几个步骤：1.创建设备组（Equipment Hierarchy）：在PDMS中，我们可以通过创建设备组来组织设备模型。

使用PDMS的设计模块（Design Module），可以创建一个设备组并指定其名称和位置。

设备组可以包含一个或多个设备。

2.创建设备（Equipment Item）：在设备组中，可以创建具体的设备。

设备可以是各种类型，例如容器、换热器、泵等。

通过指定设备的类型、尺寸和其他参数，可以创建一个新的设备。

3.添加设备组件（Equipment Components）：在设备中，我们可以添加各种组件，例如进出口管道、支撑架等。

通过使用PDMS的管道模块（Piping Module）和支撑模块（Supports Module），可以在设备中添加并连接这些组件。

4.设置设备属性（Equipment Attributes）：在设备模型中，还需要设置各个设备和组件的属性。

例如，对于容器设备，需要设置其容积、工作温度等属性。

通过使用PDMS的属性编辑器，可以方便地设置这些属性。

设备模型的编辑和调整在创建设备模型之后，可能需要对模型进行编辑和调整，以满足实际需求。

PDMS提供了丰富的编辑和调整功能，可以轻松完成这些工作。

1.设备模型的平移和旋转：在PDMS中，可以通过选择设备或组件，并使用平移和旋转命令，对设备模型进行平移和旋转操作。

最新版PDMS建模详细操作手册目录一、设备建模 (1)I利用设备模板建设备 (1)II参数化创建设备 (2)III读取宏文件生成设备 (2)IV 搭积木创建设备 (3)V 特殊设备基本体的构建 (4)VI 设备模块常用命令 (5)二、管道建模 (11)I基本管线的创建 (11)II常用的管线修改编辑命令 (12)三、错误信息类型及修改方法 (22)一、设备建模Ⅰ、利用设备模板建设备：1．创建Site: Create ==> Site ==> tank1(名称)创建Zone: Create ==> Zone ==> Equipmodel2．创建设备：Utilities ==> Equipment3. 创建设备模版:Create ==> Basic Equipment，选择要创建的设备类型，输入对应的参数值。

修改属性:选中要修改的CE点Modify ==> Attributes, 修改其参数值，修改完毕后点OK即可。

Ⅱ、参数化创建设备：Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities，可修改其参数值，点OK确定放置点座标即可。

参数化模型设备的修改：Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。

Ⅲ、读取宏文件生成设备：1．选择要处理的源设备，生成一个宏文件Utilities ==> DB listing ==> 输入要输出的宏文件路径==> 点Add CE ，点Apply，这样就输出一个宏文件。

2.打开命令行Command line , 读取刚才生成的宏文件，$M D：\Temp\Equip.text (读取第一步生成的文件)这样就可生成一个与原CE一样的设备Ⅳ. 搭积木创建设备1. Create Equipment 输入设备名称2. Create ==> Primitive ==>选择搭积木组成设备的各个组件，拼成一个设备，具体的组件名称可取默认值，设备嘴子另外命名。

PDMS基础操作
PDMS（Plant Design Management System）是一种广泛应用于工程设
计和建设行业的三维建模软件。

它可以帮助工程师进行管道设计、设备设计、结构设计等多个方面的工程操作，提高设计效率和精确度。

首先是创建模型。

打开PDMS软件后，选择“Create a new model”
来创建一个新的模型。

然后选择合适的模型存储位置和名称，并设置坐标
系统。

接着选择模型类型和尺寸，可以选择2D或3D模型，以及自定义尺寸。

第二步是导入设备和管道。

选择“Equipment”菜单，然后选择“Create simple equipment”来创建设备，例如容器、泵或压力容器等。

选择设备类型后，填写相关参数，例如设备名称、尺寸、位置等。

导入管
道的方法类似，选择菜单中的“Piping”选项，然后选择“Create pipeline”进行管道的创建。

第四步是布局设备和管道。

在PDMS中，可以通过选择设备和管道的
布局方式进行更好的可视化和空间利用。

可以使用菜单中的“Layout”选
项来选择设备和管道的布局方式，例如水平布局或垂直布局。

还可以使用“Auto connect”选项来自动连接管道和设备，以提高布局的效率。

最后是输出模型。

在完成设备和管道的布局后，可以选择菜单中的“Output”选项来输出模型。

可以选择输出的文件格式，例如DWG、DGN
或STEP等。

还可以选择输出图纸的比例和样式，以及选择相应的图层和
视图。

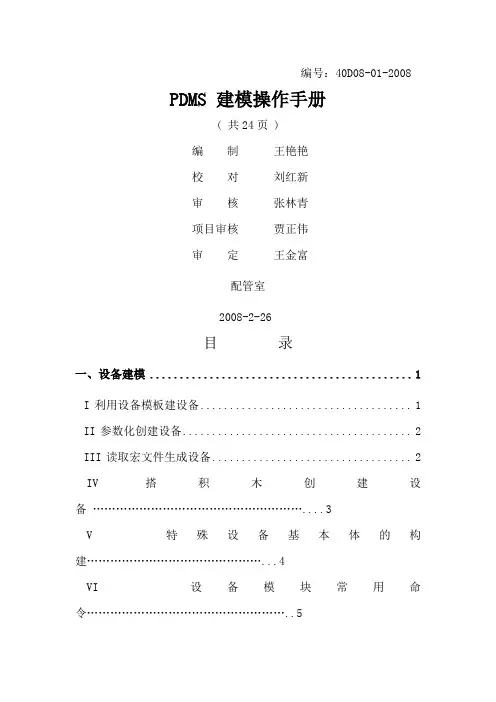

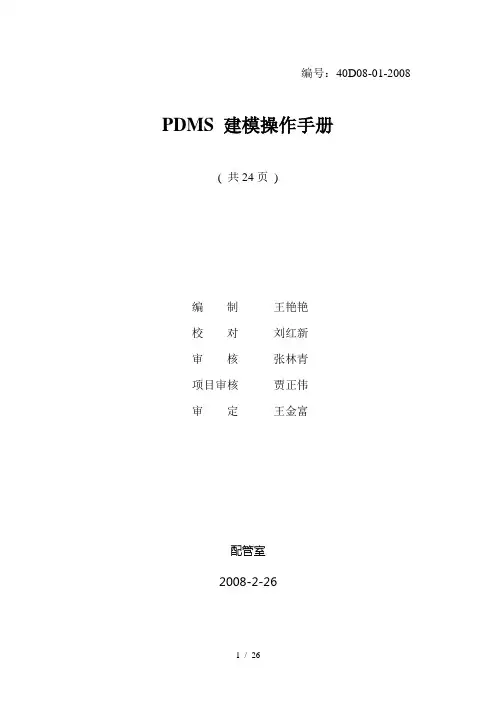

编号：40D08-01-2008 PDMS 建模操作手册( 共24页)编制王艳艳校对刘红新审核张林青项目审核贾正伟审定王金富配管室2008-2-26目录一、设备建模 (1)I利用设备模板建设备 (1)II参数化创建设备 (2)III读取宏文件生成设备 (2)IV 搭积木创建设备 (3)V 特殊设备基本体的构建 (4)VI 设备模块常用命令 (5)二、管道建模 (11)I基本管线的创建 (11)II常用的管线修改编辑命令 (12)三、错误信息类型及修改方法 (22)一、设备建模Ⅰ、利用设备模板建设备：1．创建Site: Create ==> Site ==> tank1(名称) 创建Zone: Create ==> Zone ==> Equipmodel 2．创建设备：Utilities ==> Equipment3. 创建设备模版:Create ==> Basic Equipment，选择要创建的设备类型，输入对应的参数值。

修改属性:选中要修改的CE点Modify ==> Attributes, 修改其参数值，修改完毕后点OK即可。

Ⅱ、参数化创建设备：Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities，可修改其参数值，点OK确定放置点座标即可。

参数化模型设备的修改：Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。

Ⅲ、读取宏文件生成设备：1．选择要处理的源设备，生成一个宏文件Utilities ==> DB listing ==> 输入要输出的宏文件路径==> 点Add CE ，点Apply，这样就输出一个宏文件。

2.打开命令行Command line , 读取刚才生成的宏文件，$M D：\Temp\Equip.text (读取第一步生成的文件)这样就可生成一个与原CE一样的设备Ⅳ. 搭积木创建设备1. Create Equipment 输入设备名称2. Create ==> Primitive ==>选择搭积木组成设备的各个组件，拼成一个设备，具体的组件名称可取默认值，设备嘴子另外命名。

编号：40D08-01-2008PDMS 建模操作手册( 共24页 )编制王艳艳校对刘红新审核张林青项目审核贾正伟审定王金富配管室2008-2-26目录一、设备建模 (1)I利用设备模板建设备 (1)II参数化创建设备 (2)III读取宏文件生成设备 (2)IV 搭积木创建设备 (3)V 特殊设备基本体的构建 (4)VI 设备模块常用命令 (5)二、管道建模 (11)I基本管线的创建 (11)II常用的管线修改编辑命令 (12)三、错误信息类型及修改方法 (22)一、设备建模Ⅰ、利用设备模板建设备：1．创建 Site: Create ==> Site ==> tank1(名称)创建Zone: Create ==> Zone ==> Equipmodel 2．创建设备：Utilities ==> Equipment3. 创建设备模版:Create ==> Basic Equipment，选择要创建的设备类型，输入对应的参数值。

修改属性:选中要修改的CE点Modify ==> Attributes, 修改其参数值，修改完毕后点OK即可。

Ⅱ、参数化创建设备：Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities，可修改其参数值，点OK确定放置点座标即可。

参数化模型设备的修改：Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。

Ⅲ、读取宏文件生成设备：1．选择要处理的源设备，生成一个宏文件Utilities ==> DB listing ==> 输入要输出的宏文件路径==> 点Add CE ，点Apply，这样就输出一个宏文件。

2.打开命令行Command line , 读取刚才生成的宏文件，$M D：\Temp\ (读取第一步生成的文件)这样就可生成一个与原CE一样的设备Ⅳ. 搭积木创建设备1. Create Equipment 输入设备名称2. Create ==> Primitive ==>选择搭积木组成设备的各个组件，拼成一个设备，具体的组件名称可取默认值，设备嘴子另外命名。

创建设计模板盛勇AVEVA中国增强的用户界面Create Standard Equipment建立标准设备Modify Properties 修改属性Modify Position 修改位置Modify Orientation 修改位向Navigation Preference 导航选择基本概念q设计模板元件是一些常用的设备或结构模型的参数化描述；q设计模板元件是一系列基本元件、板和管嘴的集合体，设计人员可以把设计模板作为一个元件来引用，实际上是拷贝到设计数据库中；q设计模板与元件数据库中的元件非常相似，不同的是元件数据库中的元件存储于“CATALOGUE”数据库中，而设计模板元件存储于设计数据库中；q设计模板元件的所有参数都可以在调用到设计数据库中时，由设计人员来给定；q 已经利用设计模板元件建立的设计模型的各个组成部分，都可以分开来统计；数据结构q 设计模板元件的数据结构与设计模型的数据结构对比如下：EQUIPTMPL TMPLSUBETMPL SUBETMPL SUBE DDSEDDATDKEY OENDDDDF /Std/Nozz/ConnVVALVVAL VALIDV /Std/Nozz/Conn VALIDV /DishEnd TMARTPWLTMAR TMPL TMPL TMPL TMPL TMPRTMPR SPRE SPEC (EQUI)SELESELE SPCO SPCO SPCOSPCO SPECSELESELE SPCO SPCO SPCO SPCO 设计模板的层次设计结构设计模板元件创建的步骤q创建设计模板元件的主要步骤如下：q注：一般我们建立设计模板元件都是在已经建立的设计模型的基础上来完成的；q1、建立设计模型，或使用已建的设计模型；q2、利用拷贝的功能来建立设计模板元件；q3、设置设计模板元件的参数和规则；q4、把设计模板元件加到相应的等级中；q5、在设计中引用建立的设计模板元件；TEMPLATE DESIGN DATA SUMPPUMPDETAILED SHELL & TUBEHEAT EXCHANGERVESSEL EXAMPLE WITH SUBREFS FOR SUPPORT DETAILSEXAMPLE OF GRAPHICAL DIMENSIONSEXAMPLE OF PUMP ASSEMBLYEXAMPLE OF SKID PACKAGE ASSEMBLY设计模板元件创建的步骤q为了阐述建立设计模板元件的方法和步骤，我们以建立如下的在板上开洞的设备为例：创建设计模型创建设计模型q设计模板元件实际上是设计模型的拷贝，所以我们需要建立一个设计模型，或引用已建的设计模型；q1、进入PDMS设计环境，需要使用对“CATA”数据库和设计数据库有读写权限的用户；创建设计模型q2、进入设备设计模块，完成下面的设计模型的建立：q基本体的尺寸设置如下：q/Kickplate-Outer：Y1000, X500 and Z250q/Kickplate-Inner：Y950, X450, Z250创建设计模板元件创建设计模板元件q3、进入设计模板元件模块“Design Templates…”：创建设计模板元件q4、创建管理元件“TPWL”：q4、创建管理元件“TMAR”：创建设计模板元件q５、创建设计模板元件“ＴＭＰＬ”：–定位在已建的设计模型的数据层次；–点击Ｃｒｅａｔｅ＞Ｔｅｍｐｌａｔｅ…；–当前选择的设计模型高亮显示；–点击ＯＫ键；–弹出“Ｃｒｅａｔｅ　Ｔｅｍｐｌａｔｅ”菜单；创建设计模板元件q６、设置设计模板元件属性及设计模板元件的中心点；q建立完成的设计模板元件的数据结构如下：创建设计模板元件q在图形描述中只显示建立的设计模板元件：q７、修改设计模板元件的定义，使其符合我们的需要；q为了使设计模板元件可以产生在板元件上开洞的功能，需要在设计模板中建立一个负实体来实现这一功能：–定位到建立的“ＴＭＰＬ”元件的数据层次，即该负实体应属于“ＴＭＰＬ”元件，而不是原设计模型元件；–建立需要的负实体；q至此，整个的设计模板元件的外形建立完成；创建设计模板元件设置设计模板元件的参数及规则设置设计模板元件的参数及规则q虽然设计模板元件的建立是拷贝已经建立的设计模型为基础，即设计模板元件的初始尺寸设置已经完成；q为了在设计中调用设计模板元件，同时设置用户需要的设计尺寸参数，需要在建立设计模板元件之后，设置设计模板元件的参数及规则；q设计模板元件的参数设置相当于元件库中变参元件的参数设置；q设计模板元件的规则设置设计模板元件属性的使用方法及应用方式，即定义如何使这些参数与设计模板元件产生关联；q设计模板元件的参数数据结构层次如下：设置设计模板元件的参数及规则q设计模板元件的参数数据结构层次如下：q如果我们建立设计模板元件的时候如果选择了：qＣｒｅａｔｅ　Ｌｉｓｔｓ：　Ｐｒｏｐｅｒｔｉｅｓ系统将自动建立空的“ＤＤＳＥ”元件；q本例中我们要建立如下五个参数属性：设置设计模板元件的参数及规则q８、建立设计模板元件的参数：–定位在“ＴＭＰＬ”元件的数据层次；–Ｃｒｅａｔｅ＞Ｐｒｏｐｅｒｔｙ　Ｄｅｆｉｎｉｔｉｏｎｓ　；–系统自动建立“ＤＤＳＥ”元件；–弹出“Ｄｅｆｉｎｅ　Ｔｅｍｐｌａｔｅ　Ｐｒｏｐｅｒｔｉｅｓ”定义窗体，定义设计模板元件的参数；设置设计模板元件的参数及规则参数属性定义数据属性定义参数列表q参数属性定义–Design Parameter －设计参数定义–Attribute －属性参数定义(ShortKey is set to attribute name)–Expression －元件参数定义–Plotfile－图片文件参数定义–Specification Ref －引用的规范元件参数定义；–Sub Element Ref －引用的子设备的规范元件参数定义；设置设计模板元件的参数及规则q９、建立设计模板元件的规则：–定位在“ＴＭＰＬ”数据层次；–Ｍｏｄｉｆｙ＞Ｐａｒａｍｅｔｅｒｉｓａｔｉｏｎ–在弹出的“Ｐａｒａｍｅｔｅｒｉｓａｔｉｏｎｏｆ　Ｍｅｍｂｅｒｓ”窗体中定义设计模板元件的规则；设置设计模板元件的参数及规则q１０、定义设计模板元件的规则：q点击“ＰＲＥＶＩＥＷ”可以预览规则设置的效果；设置设计模板元件的参数及规则q使用相同的方法定义所有的规则：q Box –q NBOX OF BOX-q NBOX-定义设计模板元件规范q为了使用户可以使用建立的设计模板元件，必须和其它元件一样，利用“ＳＰＥ”规范来选取使用它，即通过“ＳＰＥ”规范来引用它；q设计模板元件和一般元件的区别：–一般元件存储于“ＣＡＴＡ”数据库中，设计模板元件存储于“ＤＥＳＩＧＮ”数据库中；–在设计中使用（选用）一般元件时，只是在“ＤＥＳＩＧＮ”数据库中存储该元件的“ＣＡＴＲＥＦ”属性，即其对应的“ＳＰＥＣ”元件的元件数据库指向；–在设计中使用设计模板元件，将在“ＤＥＳＩＧＮ”数据库中产生该元件的拷贝，即复制设计模板元件到“ＤＥＳＩＧＮ　ＬＩＳＴ”中去；定义设计模板元件规范q在“ＳＰＥＣ”规范中定义设计模板元件的规范与一般元件规范的区别：–设计模板元件的规范元件的“ＣＡＴＲＥＦ”属性设置为“ＮＵＬＲＥＦ”，“ＴＭＰＲＥＦ”属性设置为设计模板元件的名称；–一般元件的规范元件的“ＣＡＴＲＥＦ”属性设置为元件库中元件的名称，“ＴＭＰＲＥＦ”属性设置为“ＮＵＬＲＥＦ”；q设计模板元件的调用关系如下图：规范元件模板元件设计元件定义设备模板元件规范q 设计模板元件与设计数据库的关系：q１１、建立设计模板元件规范：–进入“ＰＡＲＡＧＯＮ”设计模块；–建立用户的规范等级或定位到已建的规范等级；–规范等级的建立需要理解不同筛选项“ＳＥＬＥ”的定义方式及其属性的含义；–筛选项的筛选过程是通过其“Ｑｕｅｓｔ”及“Ａｎｓｗｅｒ”属性来完成的；–在命令行模式下输入如下的命令：•NEW SPCO /TMPL/SAMPLE/KICKPLATE•TMPREF /Kickplate-1–设计模板元件的规范已经建立；定义复杂的设计模板元件q简单的设计模板元件可以采用整体的定义方式；q对于复杂的设计模板，一般把组成该设计模板的基本体按照一定的关系分解为几个部分，相当于复杂设备的子设备，利用调用的方式来拼接该设计模板；q我们以下面的设计模板为例来说明这一过程：定义复杂的设计模板元件q１、进入ＰＤＭＳ软件的“ＤＥＳＩＧＮ”模块建立如下的设备模型的数据结构：–cylinder -Z-axis : North ;Height : 1500 ; Diameter 400;–negative cylinder -Z-Axis: Up ; Height :1500 ;Diameter :380;q２、建立设计模板元件：定义复杂的设计模板元件q３、设置设计模板元件的参数：第一个参数定义复杂的设计模板元件第二个参数第三个参数第四个参数数据结构定义复杂的设计模板元件q在定义设计模板元件参数的时候，我们可以限制参数的选取范围，有两种方式：–Ｒａｎｇｅ：设置参数在一定的数值范围内；–Ｖａｌｕｅｓ：设置参数的选取在一个数值列表的范围内（如前面定义的第一个参数）；q４、设置设计模板元件的参考点：–为了把不同部分的组件组合成我们需要的设计模板元件，需要在设计模板元件的主体上设置组件插入的参考点来方便组件的定位；–设计参考点元件在数据结构上属于前面我们建立的“ＤＰＳＥ”管理元件，可以使用下面的三种方式来定义：•DPCA－笛卡尔坐标系定位（X Y Z坐标）；•DPCY－给定半径、高度和角度在圆柱的表面定位；•DPSP－给定半径和方向在球体的表面定位；定义复杂的设计模板元件参考点1点取设计点定义复杂的设计模板元件参考点2点取设计点qＭｏｄｉｆｙ＞Ｌｏｃａｌ　Ｎａｍｅｓ…q为设计模板元件的成员设置一个“局部”名称，在同一个设计模板元件内名称不能重复，对于不同的设计模板元件其成员的“局部”名称可以相同；q在当前设计模板元件的规则或表达式中引用设计模板元件成员的“局部”名称：–ＬＮＩＤ　／ｌｏｃａｌｎａｍｅ引用当前设计模板元件的成员；–ＭＬＮＩＤ　／ｌｏｃａｌｎａｍｅ引用当前设计模板元件的子模板的成员；q设计模板元件的“ＤＤＴＡ”元件没有“局部”名称；定义复杂的设计模板元件qＭｏｄｉｆｙ＞Ｏｒｄｅｒ　Ｌｏｃａｌ　Ｎａｍｅｓ　q在设计模板元件被设计调用的时候，设计模板元件中的规则及参数的执行是按照其在数据库中的顺序执行的，可能设计模板元件中所定义的规则或参数是相互关联的，则必须使被关联的规则先被执行，否则将得不到正确的结果；q我们可以使用上面的命令来定义规则的执行顺序；q５、设置设计模板元件成员的“局部”名称：q当前的数据库层次为“ＴＭＰＬ”：定义复杂的设计模板元件q６、设置设计模板元件参数及规则的执行顺序：q当前的数据库层次为“ＴＭＰＬ”：q因为参考点需要在建立的图形上选取；q７、设置设计模板元件的规则（即参数和图形的关联）：定义复杂的设计模板元件定义复杂的设计模板元件q８、设置子设计模板元件的引用：q在引用前应该确定要引用的子设计模板元件已经建立，并且已经加到了相应的等级中；在实际应用中我们需要事先建立需要的子设计模板元件及其等级；q本例中我们选用系统已经做好的设计模板元件及等级；q需要注意：因为是通过等级元件引用的子模板元件，所以在“Ｄｅｓｉｇｎ　Ｔｅｍｐｌａｔｅ”设计模块中将不会显示出引用的子设计模板元件的外形；q定位数据层次在“ＴＭＰＬ”元件：/EXAMPLE/SUBE/VESS/DishedEnd/1.AT LNID /Datum-Point-2 of TMPL 1 of EQUIP定义复杂的设计模板元件/EXAMPLE/SUBE/VESS/ConedEnd/1 AT LNID /Datum-Point-1 of TMPL 1 of EQUIPq使用相同的方法建立本例中设计模板元件所需的支撑子模板元件的引用，建立后的设计模板元件的参数属性的数据结构如下：q注：支撑子模板元件的位置和方向不需要定义；/STD/2-Footed-Box/CL/TYPE定义复杂的设计模板元件q已经定义完成的设计模板元件的参数属性如下：q 拥有子模板元件引用的设计模板元件在被设计调用后形成的设计模型的数据结构如下：EQUIDDSE TMPL NOZZ DESPs SPWLSPEC SELE SPCO SPCO SPCO SELE DDATPTYP REFEPURP SPREDKEY NOZSDDDF /Spco-NameDTIT ‘Nozzle Spec’DDPR (LFDP NOZS)VVALUE VVALUE VVALUEDDATDDSE PTYP REFEPURP SPREDDPR ( Spco Refe)Rule Set Spre (CFDP NOZS)定义复杂的设计模板元件q设计模板元件的“ＤＤＡＴＡ”元件的成员及属性：定义复杂的设计模板元件q ９、设置设计模板元件的尺寸标注点：q 建立尺寸标注点可以方便以后对设计模板元件的修改；q 尺寸标注点应该是成对出现的，表示尺寸标注的开始点和结束点；q 该尺寸标注只会在“ＤＥＳＩＧＮ　ＴＥＭＰＬＡＴＥ”模块中显示及使用，不在设计模块中显示；Dimension PointPosition 尺寸点位置Dimension PointDirection 尺寸点的方向Dimension PointExtension 尺寸点的指引线定义复杂的设计模板元件q 尺寸点可用来在三维图形中显示设计参数尺寸，只能在修改模式中有此功能q需要产生的尺寸标注的样式如下：定义复杂的设计模板元件q定位数据层次为“ＴＭＰＬ”元件：使用“AUTOBUILD”自动按照模板元件的参数成对生成参数的尺寸标注点q自动产生的所有尺寸标注点都位于模板元件的原点处，需要我们重新定义尺寸标注点的位置和标注的方向：N (CDPR LENG / 2)U (CDPR CHEI –CDPR DIAM / 2) N (CDPR LENG / 2)U (CDPR CHEI ＋CDPR DIAM / 2)定义复杂的设计模板元件q完成定义的尺寸标注如下：q按照上面的方法定义其它的尺寸标注点；N (CDPR LENG / 4)U (CDPR CHEI + CDPR DIAM / 2 )N (CDPR LENG / 2)U (CDPR CHEI + CDPR DIAM / 2 –CDPR THKN)定义复杂的设计模板元件q完成定义的尺寸标注如下：q按照上面的方法定义其它的尺寸标注点；S (CDPR LENG * 1.5)S (CDPR LENG * 1.5) U (CDPR CHEI)定义复杂的设计模板元件q完成定义的尺寸标注如下：q按照上面的方法定义其它的尺寸标注点；U (CDPR DIAM * 2) from LNID /Datum-Point-1U (CDPR DIAM * 2) from LNID /Datum-Point-2定义复杂的设计模板元件q完成定义的尺寸标注如下：q尺寸标注点定义完成；q１０、设置设计模板元件的等级元件：–进入“ＰＡＲＡＧＯＮ”模块；–定位到如下的数据结构层次：•ＳＰＷＬ　／ＡＤＶ／ＥＱＵＩＰＭＥＮＴ／ＳＰＷＬ　•ＳＰＥＣ　／ＣＡＤＣＥＮＴＲＥ－ＡＤＶ－ＥＱＵＩＰ　•ＳＥＬＥ　／ＣＡＤＣＥＮＴＲＥ－ＡＤＶ／ＶＥＳＳＥＬ　•ＳＥＬＥ　／ＡＤＶ／ＥＱＵＩＰＭＥＮＴ／ＨＯＲＩＺＯＮＴＡＬＳ　•ＳＥＬＥ　／ＡＤＶ／ＥＱＵＩＰＭＥＮＴ／ＳＴＯＲＡＧＥ－１–建立规范元件：•ＮＥＷ　ＳＰＣＯ　／Ｅｘｅｒｃｉｓｅ－ｖｅｓｓｅｌ　•ＴＡＮＳ　‘ＥＸＡＭＰＬＥ－２’设计模板元件类型描述•ＴＭＰＲＥＦ　／Ｖｅｓｓｅｌ－Ｍａｉｎ－Ｂｏｄｙ定义复杂的设计模板元件SPWLPurpose ‘EQUI’SPECDescripton‘Vessels’Tquestion‘Vessel Type’Purpose ‘EQUI’SELEDescripton‘Vessels’Tanswer‘Horizontal’Tquestion‘Specific Type’SELEDescripton‘DescriptionStorage Vessels withDished Ends’Tanswer‘Horizontal’SPCOTmpr‘/Exercise(6)’ (TMPL Desc)Tanswer‘Exercise 6’补充说明定义设计模板元件的图片描述q为了让设计人员充分的了解所调用的设计模板元件中的尺寸定义，需要对要输入的参数加以说明，ＰＤＭＳ软件允许直接调用一个图片来表现设计模板元件的尺寸定义；缺省的“PLOT”文件的路径为“PDMSPLOTS”环境变量定义的路径，在此可以输入子目录名定义设计模板元件的图片描述q为了让设计人员充分的了解所调用的设计模板元件中的尺寸定义，需要对要输入的参数加以说明，ＰＤＭＳ软件允许直接调用一个图片来表现设计模板元件的尺寸定义；缺省的“PLOT”文件的路径为“PDMSPLOTS”环境变量定义的路径，在此可以输入子目录名。

p d m s实用基本操作大全 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT编号：40D08-01-2008PDMS 建模操作手册( 共24页 )编制王艳艳校对刘红新审核张林青项目审核贾正伟审定王金富配管室2008-2-26目录一、设备建模 (1)I利用设备模板建设备 (1)II参数化创建设备 (2)III读取宏文件生成设备 (2)IV 搭积木创建设备 (3)V 特殊设备基本体的构建 (4)VI 设备模块常用命令 (5)二、管道建模 (11)I基本管线的创建 (11)II常用的管线修改编辑命令 (12)三、错误信息类型及修改方法 (22)一、设备建模Ⅰ、利用设备模板建设备：1．创建 Site: Create ==> Site ==> tank1(名称)创建Zone: Create ==> Zone ==> Equipmodel2．创建设备：Utilities ==> Equipment3. 创建设备模版:Create ==> Basic Equipment，选择要创建的设备类型，输入对应的参数值。

修改属性:选中要修改的CE点Modify ==> Attributes, 修改其参数值，修改完毕后点OK即可。

Ⅱ、参数化创建设备：Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities，可修改其参数值，点OK确定放置点座标即可。

参数化模型设备的修改：Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。

Ⅲ、读取宏文件生成设备：1．选择要处理的源设备，生成一个宏文件Utilities ==> DB listing ==> 输入要输出的宏文件路径 ==> 点Add CE ，点Apply，这样就输出一个宏文件。

VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS设备设计培训手册设备设计设备组成设备是由多个基本体（Primitive ）拼装起来的,如下图所示。

每一个设备有一个定位点,其他的基本体都是参考设备定位点(Equipent Origin)来定位。

整个设备的移动可以通过重新定位设备定位点来实现。

有四种方式建立设备模型:1． 标准设备模板(Standard Equipment template)。

2． 参数化设备模板(Parametric Equipment template)。

3． 搭积木方式.(Primitive)。

4． 读取宏文件(Input Macro file)。

练习一：用标准设备模板生成泵P1501A选择设备模块Design->Equipment 。

1． 确认在设备分区 /EQUIP.ZONE 下面。

2． U tilities>Equipment …。

在弹出的窗口中选择Creat>Basic Equipment 。

3． 在Creat 下拉框中选择Pump ，选择Centre line mounted,Tangential outlet(中心悬挂，切线出料)。

x 2x 2x 1Dishesx 1CylinderBoxesNozzlePrimitives:4．命名为P1501A。

指定设备原点坐标及设备结构参数。

ORIENTATION=180设备方向与北成180度。

5．生成管嘴。

SUCTION 100NB #300 RAISED FACEDISCHARGE 50NB #300 RAISED FACE6．A pply。

7．生成设备基础在同一层次下。

8．生成设备基础方法二，创建新层次ZONE /EQUIP-BASES用于存放所有的设备基础，生成STRU /P1501A-BASE层次，Creat>Primitives>Box生成设备基础。

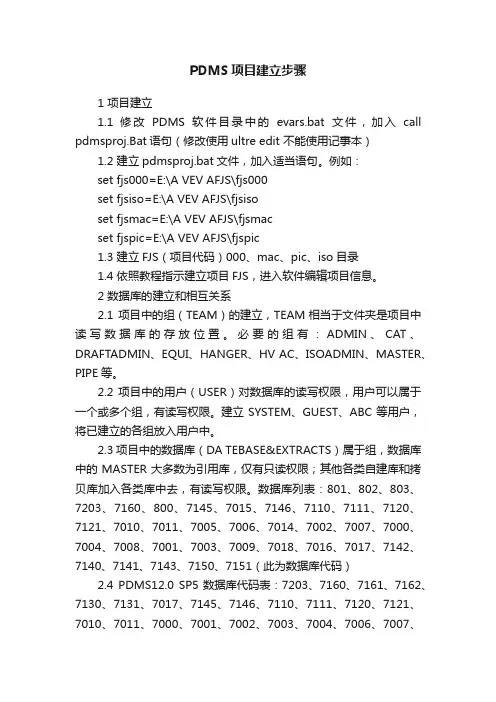

PDMS项目建立步骤1 项目建立1.1 修改PDMS软件目录中的evars.bat文件，加入call pdmsproj.Bat语句（修改使用ultre edit 不能使用记事本）1.2 建立pdmsproj.bat文件，加入适当语句。

例如：set fjs000=E:\A VEV AFJS\fjs000set fjsiso=E:\A VEV AFJS\fjsisoset fjsmac=E:\A VEV AFJS\fjsmacset fjspic=E:\A VEV AFJS\fjspic1.3 建立FJS（项目代码）000、mac、pic、iso目录1.4 依照教程指示建立项目FJS，进入软件编辑项目信息。

2 数据库的建立和相互关系2.1 项目中的组（TEAM）的建立，TEAM相当于文件夹是项目中读写数据库的存放位置。

必要的组有：ADMIN、CAT、DRAFTADMIN、EQUI、HANGER、HV AC、ISOADMIN、MASTER、PIPE等。

2.2 项目中的用户（USER）对数据库的读写权限，用户可以属于一个或多个组，有读写权限。

建立SYSTEM、GUEST、ABC等用户，将已建立的各组放入用户中。

2.3 项目中的数据库（DA TEBASE&EXTRACTS）属于组，数据库中的MASTER大多数为引用库，仅有只读权限；其他各类自建库和拷贝库加入各类库中去，有读写权限。

数据库列表：801、802、803、7203、7160、800、7145、7015、7146、7110、7111、7120、7121、7010、7011、7005、7006、7014、7002、7007、7000、7004、7008、7001、7003、7009、7018、7016、7017、7142、7140、7141、7143、7150、7151（此为数据库代码）2.4 PDMS12.0 SP5数据库代码表：7203、7160、7161、7162、7130、7131、7017、7145、7146、7110、7111、7120、7121、7010、7011、7000、7001、7002、7003、7004、7006、7007、7008、7009、7140、7141、7143、7150、7151（12.0 SP5在使用中发现，7000、7001、7002、7003、7004、7006、7007、7008、7009、7010、7014、7015属于MASTER类的数据库无法包含使用，要复制成本项目自己的数据库才可以用，也就是不存在Include的问题了）2.5 项目中的MDBs需要引用Master库和装入其他专用库。

VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS设备设计设备设计设备组成设备是由多个基本体（Primitive）拼装起来的,如下图所示。

每一个设备有一个定位点,其他的基本体都是参考设备定位点(Equipent Origin)来定位。

整个设备的移动可以通过重新定位设备定位点来实现。

Image有四种方式建立设备模型:1．标准设备模板(Standard Equipment template)。

2．参数化设备模板(Parametric Equipment template)。

3．搭积木方式.(Primitive)。

4．读取宏文件(Input Macro file)。

练习一：用标准设备模板生成泵P1501A选择设备模块Design->Equipment。

1．确认在设备分区 /EQUIP.ZONE下面。

2．Utilities>Equipment…。

在弹出的窗口中选择Creat>Basic Equipment。

3．在Creat下拉框中选择Pump，选择Centre linemounted,Tangential outlet(中心悬挂，切线出料)。

4．命名为P1501A。

指定设备原点坐标及设备结构参数。

ORIENTATION=180设备方向与北成180度。

5．生成管嘴。

SUCTION 100NB #300 RAISED FACEDISCHARGE 50NB #300 RAISED FACE6．Apply。

7．生成设备基础在同一层次下。

8．生成设备基础方法二，创建新层次ZONE /EQUIP-BASES用于存放所有的设备基础，生成STRU /P1501A-BASE层次，Creat>Primitives>Box生成设备基础。

练习二：拷贝生成泵P1501B1．选择设备P1501A，Creat>Copy>Offset，输入偏移距离。

2．Modify>Name，修改设备命名为P1501B。

编号：40D08-01-2008 PDMS 建模操作手册( 共24页)编制王艳艳校对刘红新审核张林青项目审核贾正伟审定王金富配管室2008-2-26目录一、设备建模 (1)I利用设备模板建设备 (1)II参数化创建设备 (2)III读取宏文件生成设备 (2)IV 搭积木创建设备 (3)V 特殊设备基本体的构建 (4)VI 设备模块常用命令 (5)二、管道建模 (11)I基本管线的创建 (11)II常用的管线修改编辑命令 (12)三、错误信息类型及修改方法 (22)一、设备建模Ⅰ、利用设备模板建设备：1．创建Site: Create ==> Site ==> tank1(名称)创建Zone: Create ==> Zone ==> Equipmodel2．创建设备：Utilities ==> Equipment3. 创建设备模版:Create ==> Basic Equipment，选择要创建的设备类型，输入对应的参数值。

修改属性:选中要修改的CE点Modify ==> Attributes, 修改其参数值，修改完毕后点OK即可。

Ⅱ、参数化创建设备：Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities，可修改其参数值，点OK确定放置点座标即可。

参数化模型设备的修改：Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。

Ⅲ、读取宏文件生成设备：1．选择要处理的源设备，生成一个宏文件Utilities ==> DB listing ==> 输入要输出的宏文件路径==> 点Add CE ，点Apply，这样就输出一个宏文件。

2.打开命令行Command line , 读取刚才生成的宏文件，$M D：\Temp\Equip.text (读取第一步生成的文件)这样就可生成一个与原CE一样的设备Ⅳ. 搭积木创建设备1. Create Equipment 输入设备名称2. Create ==> Primitive ==>选择搭积木组成设备的各个组件，拼成一个设备，具体的组件名称可取默认值，设备嘴子另外命名。

Design Template AVEVA PDMS中模板的创建eryar@Description: 本文以一简单例子详细讲述了在A VEV A PDMS中如何创建设备模板，及把设备模板加入到创建标准设备(Create Standard Equipment)对话框中。

Keyword: A VEV A PDMS、设备模板、Template一、概述在PDMS中创建模板(Template)大概分为以下几个步骤：1．在Design->Equipment模块中创建设备；2．在Design->Templates…中定义模板参数(parameter)和规则(rules)；3．在Paragon模块中添加规格书；二、创建原始设备进入Design->Equipment，创建SITE、ZONE，如图1所示：图1在ZONE-EQUI下创建一个设备，名为：TEST-BOX；设备只有一个BOX组成，其XLEN：100，YLEN：100，ZLEN：20；其它均为默认设备，如图2所示：图2 创建BOX创建的BOX的ISO3图如图3所示：图3 BOX三、在Template模块中定义设备1．进入Design->Design Template…，创建Template World：如下图所示2．创建Template Area：通过菜单Create->Template Area…将会出现下图对话框，并填写相应信息，如图所示：图创建TMPL AREA此时相应的数据结构如下图：3．创建模板：Create->Template…先选择原来创建的设备，再通过菜单创建模板，这样就会把先前创建的设备高亮显示，并出现对话框问你是否愿意用高这显示的设备去定义模板，如图所示：点Yes后会出现Create Template对话框，填写好模板相关信息并把Properties和points前的方块选上。

也可指定模板的原点，此处就默认为(0,0,0)，如图所示：OK之后，Design Explorer和Template Browser中数据结构如下图所示：注意到在Design Explorer中的模板下面的数据结构：其中BOX为COPY的原来的设备，DPSE为：Design Pointsets点集；DDSE为：Design Dataset 数据集；4．定义模板属性：通过菜单Modify->Property Definitions来定义：定义第一个参数：===Property==========================================Description：方块长；Key ：BLEN；Definition ：Design Parameter；N ：1===Data============================================= Type ：Distance；Default ：80（设置此参数的默认值）Range ：From…To….此处可设置参数值的范围；（可不设，空白）设置好后就可以Include，如图所示：类似地，设置方块宽、方块高参数，设置好后如下图所示：关闭Define Template Properties对话框，此时DDSE下面会多出我们刚创建三个参数DDA T：5．参数化模板：通过菜单Modify->Parameterisation…进入Parameterisation of Members 的对话框，如图所示：在上面的列表中选取中BOX，这时Box 1 No Rules Assigned没有定义规则，下面显示BOX的属性---None---，即没有定义规则。

Design Template AVEVA PDMS中模板的创建eryar@Description: 本文以一简单例子详细讲述了在A VEV A PDMS中如何创建设备模板，及把设备模板加入到创建标准设备(Create Standard Equipment)对话框中。

Keyword: A VEV A PDMS、设备模板、Template一、概述在PDMS中创建模板(Template)大概分为以下几个步骤：1．在Design->Equipment模块中创建设备；2．在Design->Templates…中定义模板参数(parameter)和规则(rules)；3．在Paragon模块中添加规格书；二、创建原始设备进入Design->Equipment，创建SITE、ZONE，如图1所示：图1在ZONE-EQUI下创建一个设备，名为：TEST-BOX；设备只有一个BOX组成，其XLEN：100，YLEN：100，ZLEN：20；其它均为默认设备，如图2所示：图2 创建BOX创建的BOX的ISO3图如图3所示：图3 BOX三、在Template模块中定义设备1．进入Design->Design Template…，创建Template World：如下图所示2．创建Template Area：通过菜单Create->Template Area…将会出现下图对话框，并填写相应信息，如图所示：图创建TMPL AREA此时相应的数据结构如下图：3．创建模板：Create->Template…先选择原来创建的设备，再通过菜单创建模板，这样就会把先前创建的设备高亮显示，并出现对话框问你是否愿意用高这显示的设备去定义模板，如图所示：点Yes后会出现Create Template对话框，填写好模板相关信息并把Properties和points前的方块选上。

也可指定模板的原点，此处就默认为(0,0,0)，如图所示：OK之后，Design Explorer和Template Browser中数据结构如下图所示：注意到在Design Explorer中的模板下面的数据结构：其中BOX为COPY的原来的设备，DPSE为：Design Pointsets点集；DDSE为：Design Dataset 数据集；4．定义模板属性：通过菜单Modify->Property Definitions来定义：定义第一个参数：===Property==========================================Description：方块长；Key ：BLEN；Definition ：Design Parameter；N ：1===Data============================================= Type ：Distance；Default ：80（设置此参数的默认值）Range ：From…To….此处可设置参数值的范围；（可不设，空白）设置好后就可以Include，如图所示：类似地，设置方块宽、方块高参数，设置好后如下图所示：关闭Define Template Properties对话框，此时DDSE下面会多出我们刚创建三个参数DDA T：5．参数化模板：通过菜单Modify->Parameterisation…进入Parameterisation of Members 的对话框，如图所示：在上面的列表中选取中BOX，这时Box 1 No Rules Assigned没有定义规则，下面显示BOX的属性---None---，即没有定义规则。

PDMS设备建模1.设备模型应用–空间占位，包括维修空间–管道连接–与结构相关：结构基础，楼板开孔，楼板支撑2.设备平面布置图3.设备的构成3.1 设备是由多个基本体Primitive 拼装起来的圆柱Cylinder （参考练习EXE1）矩形Box（参考练习EXE2）圆台Cone（参考练习EXE3）圆盘Dish（参考练习EXE4）偏心台Pyramid（参考练习EXE5）偏心圆台Snout（参考练习EXE6）管嘴Nozzle（参考练习EXE7）拉伸体Extrusion（参考练习EXE8）3.2数据库层次(database hierarchy)–EQUIPMENT 设备–SUBEQUIP 子设备–CYLINDER 圆柱体BOX 长方体Nozzle 管嘴（参考练习EXE9）3.3设备定位点的作用–设备定位–平面图中标准设备定位点–基本体参考设备定位点生成和定位3.4进入设备模块–Design>Equipment…（参考练习EXE10）3.5设备工具栏（参考练习EXE11）–数据库层次控制缺省是Equipment此时进行选择时，整个设备都会被选中，而不是设备中的某个部分，适用于对整体设备的选择、定位或属性确定。

–进行基本体操作时选择Element此时进行选择时，设备被选中的基本体会高亮显示，适用于对单个基本体进行修改的情况。

4.设备的生成方法4.1基本设备模板(Basic Equipment template) （参考练习EXE12.1）–参数不能通过界面修改–立式设备、卧式设备、管壳式换热器、储罐、空冷、泵–Utilities>Equipment>Create>Basic Equipment–注意设备位点的修改Modify>Equipment origin>ID Ppoint,选择一个Ppoint作为设备的新定位点Modify>Equipment origin>Explicit,用相对定位修改设备定位点（参考练习EXE12.2\ EXE12.3）–注意设备管嘴的选择–注意设备基础的选择(参考练习EXE12.4)–注意设备参数的对应位置4.2参数化设备模板(Parametric Equipment template) （参考练习EXE13.1）–模板中定义名称,定位点,参数,设备方向,管嘴和基础–管嘴规格选项–设备名-管嘴名/P1501A-N1–M odify>Name（参考练习EXE13.2）4.3拷贝生成设备（参考练习EXE14.1\ EXE14.2\ EXE14.3）–拷贝与重命名4.4搭积木方式(Primitive) （参考练习EXE15.1）–建立设备管理层Create>Equipment–使用基本体实体类型(Type)不同，属性(Attribute)不完全一样–基本体定位方法Ppoint点可以用于确定基本体面的位置及基本体之间的连接–拉伸与剪切Modify>stretch/trim （参考练习EXE15.2\ EXE15.3\ EXE15.4）〃All Sides 所有面都变化〃ID P-Point 选择的面改变〃To P-Point 选择的面延伸到另外的面上–显示Ppoint点Setting>Graphics>Representation–通过Ppoint点连接基本体〃Connect>Primitive>ID point〃根据提示分别选择两个基本体的Ppoint点（参考练习EXE15.5）–旋转基本体〃Orientate>Rotate 旋转基本体（参考练习EXE15.6）〃Orientate>Axes 旋转基本体上层的点（参考练习EXE15.7）〃Orientate>Primitive>Point 旋转基本体上层的点（参考练习EXE15.8）–管嘴定位方法〃Create >Primitive>Nozzle〃管嘴法兰面中心是定位点(P1点)，方向向外–设备保护空间用于碰撞检查和设备检修–PDMS预定义10个层察看保护及预留空间〃本体0-10层Obst=0〃保温空间7-10层Obst=1〃预留空间8-10层Obst=1〃碰撞空间9-10层Obst=24.5读取宏文件(Input Macro file) （参考练习EXE16）–生成宏文件Utilities>DB Listing〃输出路径〃相对路径〃文件追加–读取宏文件命名行$m4.6软件接口–通过Implant-I接口导入Dgn模型–通过Implant-stl接口导入模型5.设备的定位方法5.1相对定位(Wrt：With Respect to)因为相对定位关系，上一级(Owner)定位的修改都会带动所有成员位置的变化，整体移动5.2精确定位–Position>Explicitly(At) （参考练习EXE17）–WRT框中可以输入的内容：/*,world,site,zone及具体的名字5.3相对定位–Position>Relatively(By) （参考练习EXE18）5.4参考定位（参考练习EXE19）–参考定位方法Distance，Clearance–图形定位Model Edit–Drag。

【PDM产品数据管理】AVEVAPDMS中设备建模设备Equipment第一章1．进入设备设计：Design>Equipment；2．设备工具条：Equipment T oolbar:a.Create Standard Equipment创建标准设备；b.Modify Properties修改属性；c.Modify Position修改位置；d.Modify Orientation修改方向；3．SITE 和ZONE在创建任何设备、管子等等之前，你必须建立一个SITE和ZONE；SITE属于WORLD，ZONE属于SITE；3.1创建SITE和ZONEa.用鼠标点击即选中Design Explorer中的WORL；b.点击菜单中Create->Site；c.输入名字A_DECK_AFT；d.点击OK，就创建了一个SITE；e.在Design Explorer中用鼠标选中新建立的SITE，f.选择Create->Zone，将会出现一个创建Zone的表单；g.输入名字AWO-EQUIPMENT；h.点击OK，就创建了ZONE；注意：记住在创建任何物体之前，你必须选择正确的级别。

因此，在创建ZONE之前应有SITE；4．使用名字Using Names数据库中的每个物体都有名字。

若想修改名字，可通过Modify->Name…将会出现下面的对话框：5．项目列表Listing Elements列表Lists是一个Elements的临时集合，对列表的操作会影响到它里面的所有Elements。

Lists只持续在设计阶段，除非保存Forms& Display；当前列表将会在默认工具条中显示：选择Utilities ->Lists或在上面的工具条中点击Create/Modify Lists图标就会出现下面一个对话框：创建列表的第一步就是从菜单中选择Add ->List；一个Create List对话框就出现了，你可以通过这个给List一个描述；你可以通过菜单中的Add添加Elements，它其中的选项有：CE：Adds the current element添加当前的物体；CE Members：Adds the elements whose owner is the CE添加当前物体的成员；Identified：Adds elements by identifying them with the cursor. Clicking the Esc key ends the selection. 添加指定的物体。
