电气控制柜元件安装接线配线的规范随着现代工业控制自动化技术的不断发展，电气控制柜逐渐成为工业生产中不可或缺的设备。
作为电气控制柜的核心部件，控制柜元件的安装接线配线对于控制柜的正常运行至关重要。
因此，电气控制柜元件安装接线配线必须严格遵循规范，这不仅能提高电气控制柜的使用寿命，还能显著降低电气事故的风险。
一、电气控制柜元件的安装电气控制柜中包括许多元件，如接触器、断路器、继电器、变压器等等。
电气控制柜元件的安装应当遵循以下规范：1. 元件的选型应当符合设备要求和设计标准，元件的品质应当合格。
2. 元件的数量、组合和布置应当按照设计要求进行，且布置应当合理。
3. 元件与机柜的连接方式必须正确，紧固可靠，其中定位孔位置应当符合标准。
4. 元件的标志应当清晰可见，不能擦拭、刮擦或遮挡标志。
5. 电气控制柜应当有安全接地，元件的接地应当可靠。
二、电气控制柜元件的接线元件的接线是电气控制柜中最重要的环节之一，应当根据不同的元件特点进行操作，遵循一些基本的操作规范：1. 对于高压设备的接线，应当必须在断电状态下进行，而低压设备可以在有电的情况下进行。
2. 设备的接地中心应当建立在主接地线上，导线的规格应当满足设备设计要求和国家标准。
3. 控制台的接地应当与设备的接地构成一个整体，控制柜至地之间的电阻应当小于4欧姆。
4. 维护人员在进行接线时应当使用绝缘工具，避免残留杂物和水分。
5. 接线应当遵循正极与正极，负极与负极的原则，同时两端的电压应当相等。
三、电气控制柜元件的配线电气控制柜元件的配线是调试和使用设备的关键步骤，应当注意以下原则：1. 对于低压设备的配线，应当采用编码方式进行操作，而高压设备则需要使用刻度式配线。
2. 在配线前应当进行模块标记，模块标记应当包括总模块代号、模块类型、序号和功能。
3. 序号应当由上至下、由左至右，功能则应当简练明了，如储存器、地址选通、数据等等。
4. 配线应当符合线路图，线路的路径应当明确，不能发生交叉。
电气控制柜（箱） 安装接线配线规范2014年5月设计文件名称 安装接线配线规范产品型号、名称GRU1川川汨冃巩分有服公司SICHUR -!匸i- IMITEO4. 电控柜（箱）电器元辅件安装规范4.1. 电控柜（箱）电器元器件安装规范：4.1.1 按产品电气原理图进行安装；根据电气原理图和电气元件清单领取元器件等各类材料。
4. 1.2元器件和辅件的代用，须经技术部门同意，并办理代用手续后，方可用于装配不产生危险层现象，紧固后应露出1-8牙，不接导线的螺钉也应拧紧连接接地线到柜内接地排上电柜进线母排单相截面面积1/25. 1.2按电气元件清单和电气原理图的要求确定布线方案，导线排列应均匀合理，作到横平竖直、整齐美观。
5.1.3导线不允许受压力，以免在正常使用情况下减少其寿命，在线或线束的转弯处应有过渡，线束应有固定座或线夹以免振动或冲击，硬导线接线端应有V 型缓冲击电器元件端头或导线通过金属孔时，必须加装绝缘套圈，不容许从母线相间或安装孔中穿过。
5.2线径选择：5. 2. 1 一次线导线线径选择：以电控柜（箱）内交流接触器额定电流为该回路额定电流，选择线径参考表一导线载流量。
表5.2.2二次线路的导线采用截面积在0.5-1.5 mm2范围内的聚氯乙稀塑料铜芯线，模拟量采用屏蔽电缆接线。
5. 2.3号牌管管径必须与导线线径匹配。
若导线截面积大于10mm 2，可不用号牌管，采用标签打印机打印好线号，粘贴在热缩管或导线上。
5.3导线颜色5. 3. 1 一次线导线的颜色统一采用黑色，必须用不同颜色的预绝缘端头或热缩管标识每相颜色，三相分别用黄色（U 相），绿色（V相），红色（W 相）区分，N线用蓝色.特殊的按电气清单和图纸要求执行。
5. 3. 2二次回路使用导线颜色规范如表二，：特殊的按电气清单和图纸要求执行表5.4下线步骤和方法5. 4.1下线长度比试测的线稍长。
二次线下线长度比试测的线大约长40- 50 m m ,以防导线经捆扎后长度不够。
电气控制柜元件安装接线配线的规范【图解】该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
控制柜设计安装规范1 引言进入21世纪来，国内变频调速技术得到了飞速发展，已广泛应用于国民经济的各个行业，促进了节能降耗，极大的提高了我国工业电气传动水平。
但随着变频器的推广与应用，需要注意和解决的问题就慢慢浮出水面。
例如变频控制柜如何设计、安装、测试等，面对的一系列问题与要求，是许多变频器制造商、代理商、电气工程师、直接用户想急需了解或做得不够完善的问题。
本文我们将重点浅谈、分析、处理这些问题。
2 变频控制柜设计前的要求变频控制柜设计安装前，设计者不仅要考虑变频控制柜的正常工作条件，还要考虑可能发生的故障条件以及随之引起的故障、可预见的误操作以及诸如温度、海拔、污染、湿度、电网电源的过电压和通信线路的过电压等外界影响。
一定要了解控制柜的配制、工作方式、工作环境、控制方式、以及客户要求等。
具体要求如表1所示。
表1 变频控制柜设计安装前的具体要求(1) 电机具体参数：如电机参数表1所示：出厂日期、厂商（国产，进口）、电机的额定电压、额定电流、额定转数、相数、接法等。
(2) 电机的负载特性类型：如恒转矩负载；平方转矩负载；恒功率负载等。
(3) 电机启动方式：如三角形启动；星形启动；降压启动；软启动。
(4) 工作环境：如现场的温度、防护等级、电磁辐射等级、防爆等级、配电具体参数。
(5) 控制柜安装位置：如壁挂式和落地式，要合理的考虑变频控制柜到电机的距离。
(6) 控制柜拖动电机的数量：如一拖二，一拖三，一拖四等。
(7) 工频与变频切换方式：一般为δ-y启动与变频工作互为备用切换保护。
(8) 控制柜的外围器件的选用：如传感变送器的选用参数及采样地点，具体选用要求请详见“器件的配置”。
(9) 控制柜的控制方式：如手动/自动、本地/远程、控制信号的量程、是否通讯组网。
(10) 控制柜的隔离：如强电回路与弱电回路的隔离；采集信号与控制信号的隔离。
(11) 工作场合的供电质量：如防雷，浪涌，电磁辐射。
3 变频控制柜布局和器件配置图1如所示的便是变频控制柜的基本布局。
丹佛斯变频控制柜设计安装规范北京欧凌科技有限公司赵爱东一、引言随着丹佛斯变频器应用的领域越来越广，部分开关成套厂家对丹佛斯变频器组装成柜并不是很专业的情况下，根据我公司技术工程师及丹佛斯技术工程师在现场调试中发现的变频器安装和接线问题，对变频器的安装、接线及维护保养做出如下规范要求。
二、变频控制柜设计前注意事项1.安装环境1)海拔高度：海拔高度1000m，海拔大于1000m 会产生降容的情况海拔超过1000 米的使用场合选型时应考虑加大变频器的功率2)环境温度、湿度：干净、干燥、无腐蚀性气体的环境在5% - 95%湿度的环境下,不能有冷凝的情况24 小时运行的环境温度极限=45°C最大环境温度极限=50°C储存的温度条件－25°C 至65°C使用环境比较差的地方做柜子的时候应该考虑加强柜体的防护等级，并选用带加强涂尘的变频器。
3)供电情况电源三相不平衡程度＜3%电源电压是否超过380V 的10%，电压过高得考虑加装降压装置2.负载类型1)恒转矩负载：启动转矩很大，选择高启动转矩的变频器，并按电动机额定电流选择变频器，应选用FC300 系列变频器2)平方转矩负载：按电动机额定电流选择变频器，选用FC100 系列及FC300 系列均可3)恒功率负载：启动转矩很大，选择高启动转矩的变频器，并按电动机额定电流选择变频器，应选用FC300 系列变频器3.工作方式1)单台设计时要注意防尘和散热2)多用一备设计时要考虑定时轮换运行，备用机最少要每三个月通电运行一次4.控制方式1)单控最简单的控制方式2)工频变频切换做好工频与变频接触器之间的互锁，要在变频接触器闭合后再启动变频器，变频器停止后断开变频下口的接触器，严禁变频运行有输出情况下吸合或断开变频下口接触器，应该通过变频器的27 端子（自由停车功能端子）来实现停止3)一拖多除做好变频和工频接触器的互锁外，每一个变频回路都得进行行互锁，因变频器只能拖动一台该功率的电机运行，同样严禁变频运行有输出情况下吸合或断开变频下口接触器。
消防水泵房配电及控制柜安装要求如下：1. 电源配置：消防水泵房的电源应符合国家电网规定，确保稳定、可靠供电。
一般情况下，消防水泵房应设置两路独立电源，当一路电源发生故障时，另一路电源应能自动或手动切换，确保消防水泵的正常运行。
2. 配电方式：消防水泵房的配电方式应符合国家相关规定。
一般情况下，消防水泵房采用放射式或环形式配电。
放射式配电是指从电源侧向各个负荷侧放射式分配电力，环形式配电是指在配电系统中，电源和负荷之间形成一个闭合的环路。
3. 配电柜选择：消防水泵房应选用具有防火、防潮、防腐、耐压、高可靠性的配电柜。
配电柜应具备足够的容量，以满足消防水泵、消防器材及其他电气设备的用电需求。
4. 保护装置：消防水泵房的配电柜应配备短路、过载、缺相、漏电等保护装置，以确保电气设备的安全运行。
同时，还应设置手动开关、自动开关、远程控制等功能，方便操作和维护。
5. 控制柜安装：消防水泵控制柜应安装在干燥、通风、明亮的位置，便于操作和观察。
控制柜的安装高度宜为 1.5 米左右，以便于操作人员观察和操作。
6. 接线要求：消防水泵房的控制柜接线应符合国家电气安装规范，接线牢固、整齐、清晰。
同时，接线端子应采取防水、防尘措施，确保接线可靠。
7. 标识设置：消防水泵房的控制柜上应设置明显的标识，包括电源开关、负载开关、保护装置、操作说明等标识，以便于操作人员迅速了解设备状态和操作方法。
8. 维护与检查：消防水泵房配电及控制柜应定期进行维护和检查，确保设备处于良好状态。
维护检查内容包括：电器元件功能检查、保护装置检查、接线检查、清洁和润滑等。
总之，消防水泵房配电及控制柜安装要求注重电源配置、配电方式、配电柜选择、保护装置、控制柜安装、接线要求、标识设置以及维护与检查等方面，以确保消防水泵房的稳定运行和消防安全。
控制柜布线规范控制柜布线工艺总体要求:控制柜一个合理的安装布线（走线）不仅能够使控制柜内部美观更为重要的是可以为以后的检查工作带来极大的便利。
一、线槽1、保证主干线槽横平竖直；2、布放过线槽时保证线槽间接缝要对齐，尽量避免布放斜向线槽；3、线槽要布局合理、美观,布放按“目”字排列；4、选用型号合适的线槽，可根据元器件的数量而定。
用酷帮厮口眄啊咫叫.叫I1、同类型模块要布放在一起，左右、上下要排列整齐；2、不同模块间布放要留有一定的间隔，以减少其相互间干扰，同时也是对各模块单元的划分；3、不同种类的模块如高度或宽度不同，布放时在不影响其功能的前提下取两种模块的中线对齐；4、模块布放安装时，应尽量将高度相同的部件放到一排，一是为了美观，二是为了布放线槽和接线时方便。
装在最下方；2、每排接线端子应有上下两条过线槽；（通常指信号线和控制线）3、接线端子在所有线都接完之后要将空接线端子排上的螺丝拧紧，以免在运输过程中丢失；4、接线端子在安装时应留有10%-15%的余量。
4"步*** *3 时由* 如金、闻bi 如“总1、同一线径的线，采用同线径的管状绝缘端子；2、标号套管文字方向遵循从左到右，从上到下的规则；3、保持在一个控制柜中所有套管文字方向的一致性，即所有水平、垂直套管上文字的方向一致，这样一是方便查线,二是看起来比较规整；4、在接完所有线之后要将同一单元内所有套管对齐。
卬那gHkMldnlU31cll I晒I机1g也出舞M二五、线缆1、信号线⑴线缆走向要横平竖直，两端必须将冷压头（又名插针）压上；⑵线缆转向时避免打死折，最好圆滑一些。
这样就避免了线缆外皮及内部铜芯的损伤。
⑶前门板上设备的接线全部采用软线（BVR或RV型）连接，防止将线折断；⑷不在线槽内的线用缠绕管将其缠起来，保证外面只能看到标号、接头部份；⑸信号线和电缆线应尽量避免重叠，以免产生干扰。
2、短接线⑴同等间距的短接线长度应保持一致, 同一路短接线高度、孤度应一致；（2）短接线在接线端子上,则将冷压端子压上；3、电源线⑴电源直流输出及模块上标注有电源正极“ + ”时采用红色线缆，标注“一” 或“GND”时用黑色线缆，信号线用其它颜色的线缆，如兰色、黄色。
电气控制柜箱安装接线配线规范方案电气控制柜箱是工业生产中非常重要的设备，起到控制和保护电气设备的作用。
安装接线配线规范方案是保证电气控制柜箱正常运行的基础，也是保证工业生产安全的关键。
下面是一个关于电气控制柜箱安装接线配线规范方案的详细介绍：一、安装规范1.安装位置选择：电气控制柜箱应该安装在干燥通风的室内，远离腐蚀性气体和易燃易爆物品。
2.安装高度：电气控制柜箱的安装高度应该符合人体工程学要求，便于操作和维护。
3.固定安装：电气控制柜箱应该采用牢固的固定装置，以防止震动和移位。
4.安全距离：电气控制柜箱周围应该保持一定的安全距离，以便操作和维护。
二、接线规范1.导线选择：应该根据电气控制柜箱的额定电流和工作环境条件选择合适的导线，导线的截面积应该满足电流负荷要求。
2.接线端子：电气控制柜箱应该配备标准的接线端子，接头应该牢固可靠，接触电阻小，能够长时间工作而不发热。
3.接线长度：接线长度应该适当，不能过长或过短，以免影响信号传输和电流负荷。
4.接线方法：应该按照电气控制柜箱的接线图和标准操作流程进行接线，接线要求整齐，避免交叉和串扰。
5.接地保护：电气控制柜箱应该有良好的接地保护措施，以保证人身安全和设备正常运行。
三、配线规范1.配线槽选择：配线槽应该满足电气控制柜箱的配线要求，材质应该耐腐蚀、阻燃、导热性能好。
2.配线通道：配线通道应该具备良好的通风性能，避免过热和回火现象发生。
3.配线标识：在配线过程中，应该对每条线路进行标识，以便日后维护和检查。
4.分类配线：根据线路的不同功能和电流负荷，应该对配线进行分类，避免电磁干扰和过载。
5.配线隔离：不同功能和电流负荷的线路应该进行隔离，以防止干扰和故障扩散。
四、保护措施1.过流保护：电气控制柜箱应该配备过流保护装置，以防止过载和短路。
2.过压保护：电气控制柜箱应该配备过压保护装置，以防止电压超过额定值而烧毁设备。
3.过温保护：电气控制柜箱应该配备过温保护装置，以防止温度过高而引发火灾。
成套配电柜控制柜和配电箱安装技术要求一、设备及材料要求1.柜、台、箱、盘进场时应核查其内部电器参数及接线，应与设计文件一致，并附有电路原理图。
2.柜、台、箱、盘及其内部电器涉及CCC认证的产品，进场时应校核CCC认证证书、CCC标识或自我声明评价。
3.柜、台、箱、盘外观应无损伤及变形，内部器件应完好无损，接线应无脱落脱焊，绝缘导线的材质、规格应符合要求。
4.柜、箱、盘进场时应检查其内部安装的电涌保护器(SPD)并应符合下列要求：1)SPD的型号、规格、参数及安装布置应符合设计要求；2)SPD的接线形式应符合设计要求；3)SPD的连接导线应平直，且长度不宜大于0.5m。
5.柜、台、箱、盘及其内部二次回路配线连接应符合下列要求：1)全部电器元件与原理图相符，其额定电压与控制、操作电源电压一致；2)按图敷设柜与柜之间的控制线，其导线型号、规格符合设计要求；对照系统接线图对控制线进行校线，且各回路有套上清晰的二次接线端子编号，并将控制线连接在接线端子板上；3)同一接线端子上连接的导线截面积一致，且不多于2根，防松垫圈等零件齐全；端子接线连接紧密可靠，多股绝缘导线采用冷压接端子，冷压接端子的选用根据所连接电器元件(或端子排)接线端子结构形式进行选择，其压接端子与多股绝缘导线配合以及压接质量符合国家机械行业标准JB/T2436.1，JB/T2436.2的要求；4)配线成束绑扎，不同电压等级、交流、直流线路及计算机控制线路分别绑扎，且有标识。
二、工序控制要求1.柜、台、箱、盘安装前的现场施工作业条件应符合下列要求：1)配电室内顶棚、墙体应完成施工且无渗漏水现象；2)配电室内地面的找平层应完成施工，设备基础型钢和室内预埋件等经检查验收合格；3)落地式柜、台的混凝土基础质量验收应合格；4)配电室外柜、台、箱、盘附着的地面、墙面应完成施工；5)暗装配电箱的预留孔洞及其进出线导管的预埋应检查验收合格。
2.高低压配电系统试运行应按批准的试运行方案进行。

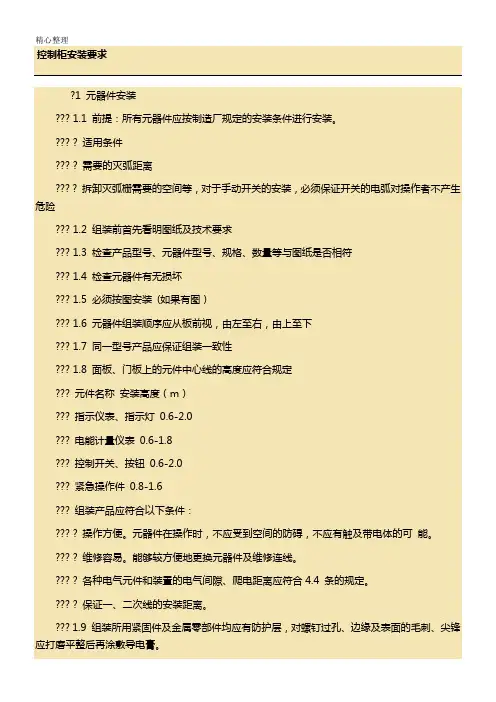

控制柜安装要求1 元器件安装前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险组装前首先看明图纸及技术要求检查产品型号、元器件型号、规格、数量等与图纸是否相符检查元器件有无损坏必须按图安装(如果有图）元器件组装顺序应从板前视，由左至右，由上至下同一型号产品应保证组装一致性面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯电能计量仪表控制开关、按钮紧急操作件组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合条的规定。
保证一、二次线的安装距离。
组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件保护接地连续性保护接地连续性利用有效接线来保证。
柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。
门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。
安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震。
对于有操作手柄的元件应将其调整到位，不得有卡阻现象。
变压器将母线、元件上预留给顾客接线用得螺栓拧紧。
2 二次回路布线基本要求：按图施工、连线正确。
二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平竖直，配置坚牢，层次分明，整齐美观。
同一合同的相同元件走线方式应一致。
二次线截面积要求：单股导线不小于多股导线不小于弱电回路不小于电流回路不小于保护接地线不小于所有连接导线中间不应有接头。
每个电器元件的接点最多允许接2 根线。
每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可靠。
二次线应远离飞弧元件，并不得防碍电器的操作。
电流表与分流器的连线之间不得经过端子，其线长不得超过3 米.电流表与电流互感器之间的连线必须经过试验端子。
二次线不得从母线相间穿过。
带电阻的ProfibusBus 插头的连接（适用于一根电缆的连接）仅一根电缆连接时，则导线与第一个接口连接推动开关置“ON”位置编织的屏蔽带准确的放置在金属导向装置上带电阻的ProfibusBus 插头的连接（适用于二根电缆的连接）连接的两根导线是在插头之内的串联推动开关置“OFF”位置编织的屏蔽带准确的放置在金属导向装置上不带电阻的ProfibusBus 插头的连接编织的屏蔽带准确的平放在金属导向装置上。
导向装置中的两根红绿线放置在刀口式端子上。
绿导线：连接点A红导线：连接点B回拉式弹簧端子的联接导线的剥线长度：10 mm导线插入端子口中，直到感觉到导线已插到底部。
抽屉中Profibus 屏蔽电缆的连接拧紧屏蔽线至约15 mm 长为上；用线鼻子把导线与屏蔽压在一起；压过的线回折在绝缘导线外层上；· 用热缩管固定导线连接的部分。
3 一次回路布线一次配线应尽量选用矩形铜母线，当用矩形母线难以加工时或电流小于等于100A 可选用绝缘导线。
接地铜母排的截面面积＝电柜进线母排单相截面面积×1/2接地母排与接地端子：以下为错误接法汇流母线应按设计要求选取，主进线柜和联络柜母线按汇流选取，分支母线的选择应以自动空气开关的脱扣器额定工作电流为准，如自动空气开关不带脱扣器，则以其开关的额定电流值为准。
对自动空气开关以下有数个分支回路的，如分支回路也装有自动空气开关，仍按上述原则选择分支母线截面。
如没有自动空气开关，比如只有刀开关、熔断器、低压电流互感器等则以低压电流互感器的一侧额定电流值选取分支母线截面。
如果这些都没有，还可按接触器额定电流选取，如接触器也没有，最后才是按熔断器熔芯额定电流值选取。
主回路的走线：分支回路汇流排的正确接法（红圈处）：分支回路的汇流排的错误接法（红圈处）。
铜母线载流量选择需查询有关文档，聚氯乙烯绝缘导线在线槽中，或导线成束状走行时，或防护等级较高时应适当考虑裕量。
以下为错误接法：母线应避开飞弧区域。
当交流主电路穿越形成闭合磁路的金属框架时，三相母线应在同一框孔中穿过。
接线不规范，必须把进入线槽的大电缆外层都剥开，把所有导线压进线槽电缆与柜体金属有摩擦时，需加橡胶垫圈以保护电缆。
以下为错误接法。
电缆连接在面板和门板上时，需要加塑料管和安装线槽。
柜体出线部分为防止锋利的边缘割伤绝缘层，必须加塑料护套。
以下为错误接法柜体内任意两个金属零部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈, 并注意将垫圈齿面接触零件表面，以保证保护电路的连续性。
当需要外部接线时，其接线端子及元件接点距结构底部距离不得小于200mm，且应为连接电缆提供必要的空间提高柜体屏蔽功能，如需要外部接线，出线时，需加电磁屏蔽衬垫，柜体孔缝要求为求缝长或孔径小于λ / (10~100）。
如果需要在电柜内开通风窗口，交错排列的孔或高频率分布的网格比狭缝好，因为狭缝会在电柜中传导高频信号。
柜体与柜门之间的走线，必须加护套，否则容易损坏绝缘层柜门没有接地柜门走线必须加线槽螺栓紧固标识A 生产中紧固的螺栓应标识兰色B 检测后的紧固的螺栓应标识红色注意装配铜排时应戴手套。
附注：1、抽屉单元（尤其是100mm 模高）中联接到二次接插件的二次线长度上应留有裕量。
2、铜排冲孔应注意去毛刺，尤其是方孔时。
3、绝缘支撑厚度应不大于10mm，要注意检查。
4、装元器件之前要看看说明书，否则装完后不易查出。
5、抽屉机械连锁，尤其时IP42 时，要考虑密封条的厚度，或磨成尖角。
6、抽屉单元按钮弹簧的强度要提高。
7、大截面积铜排联接后要用塞尺复检，注意平垫的使用。
8、不同电压等级的端子要分开。
9、标牌的粘贴。
要用3M 胶，可用502 点一下。
10、门内线槽不能用双面胶粘贴，可以502，注意别留缝隙。
11、用于外部接线端子的线槽应加大。
12、线槽不要与主回路输出端太近。
13、零序互感器要用自身所带铜排联接。
14、成柜要做出厂检验。
15、导线经过隔板时要加护套。
16、导线中间不要有接头。
17、电缆支架要合理。
18、考虑安装维护的安全。
4.电柜布局确保传动柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。
连接到变频器的任何控制设备(比如一台PLC)要与其共地，同样也要使用短和粗的导线接地。
最好采用扁平导体(例如金属网)，因其在高频时阻抗较低。
为电柜低压单元，继电器，接触器使用熔断器以保护。
当对主电源电网的情况不了解时，建议最好加进线电抗器确保传导柜中的接触器有灭弧功能，交流接触器采用R －C 抑制器，直流接触器采用“飞轮”二极管，装入绕组中。
压敏电阻抑制器也是很有效的。
下图便为接触器上面的反向二极管。
如果设备运行在一个对噪声敏感的环境中，可以采用EMC 滤波器减小辐射干扰。
同时为达到最优的效果，确保滤波器与安装板之间应有良好的接触。
信号线最好只从一侧进入电柜，信号电缆的屏蔽层双端接地。
如果非必要，避免使用长电缆。
控制电缆最好使用屏蔽电缆。
模拟信号的传输线应使用双屏蔽的双绞线。
低压数字信号线最好使用双屏蔽的双绞线，也可以使用单屏蔽的双绞线。
模拟信号和数字信号的传输电缆应该分别屏蔽和走线。
不要将24VDC 和115/230VAC 信号共用同一条电缆槽！在屏蔽电缆进入电柜的位置，其外部屏蔽部分与电柜嵌板都要接到一个大的金属台面上。
电机电缆应独立于其它电缆走线，其最小距离为500mm。
同时应避免电机电缆与其它电缆长距离平行走线。
如果控制电缆和电源电缆交叉，应尽可能使它们按90度角交叉。
同时必须用合适的夹子将电机电缆和控制电缆的屏蔽层固定到安装板上。
为有效的抑制电磁波的辐射和传导，变频器的电机电缆必须采用屏蔽电缆，屏蔽层的电导必须至少为每相导线芯的电导的1/10。
中央接地排组和PE 导电排必须接到横梁上(金属到金属联接) 。
它们必须在电缆压盖处正对的附近位置。
中央接地排额外还要通过另外的电缆与保护电路(接地电极) 连接。
屏蔽总线用于确保各个电缆的屏蔽连接可靠，它通过一个横梁实现大面积的金属到金属联接。
不能将装有显示器的操作面板安装在靠近电缆和带有线圈的设备旁边，例如电源电缆，接触器，继电器，螺线管阀，变压器等等，因为它们可以产生很强的磁场。
功率部件(变压器，驱动部件，负载功率电源等等) 与控制部件(继电器控制部分，可编程控制器) 必须要分开安装。
但是并不适用于功率部件与控制部件设计为一体的产品，变频器和相关的滤波器的金属外壳，都应该用低电阻与电柜连接，以减少高频瞬间电流的冲击。
理想的情况是将模块安装到一个导电良好，黑色的金属板上，并将金属板安装到一个大的金属台面上。
喷过漆的电柜面板，DIN 导轨或其他只有小的支撑表面的设备都不能满足这一要求。
下图便为一个电柜的基本布局：设计控制柜体时要注意EMC的区域原则，把不同的设备规划在不同的区域中。
每个区域对噪声的发射和抗扰度有不同的要求。
区域在空间上最好用金属壳或在柜体内用接地隔板隔离。
并且考虑发热量，进风风扇与出风风扇的安装，一般发热量大的设备安装在靠近出风口处。
进风风扇一般安装在下部，出风风扇安装在柜体的上部。
根据电柜内设备的防护等级，需要考虑电柜防尘以及防潮功能，一般使用的设备主要为：空调，风扇，热交换器，抗冷凝加热器。
同时根据柜体的大小合适的选择不同功率的设备。
关于风扇的选择，主要考虑柜内正常工作温度，柜外最高环境温度，求得一个温差，风扇的换气速率，估算出柜内空气容量。
已知三个数据：温差，换气速率，空气容量后，求得柜内空气更换一次的时间，然后通过温差计算求得，实际需要的换气速率。
从而选择实际需要的风扇。
因为一般夜间，温度下降，故会产生冷凝水，依附在柜内电路板上，所以需要选择相应的抗冷凝加热器以保持柜内温度。
