2017学年第3次远程课程考试大作业试题-《机械制图》参考答案

电大机械制图第三次作业参考答案
第三次作业覆盖教材第4-5章的内容：图样的的基本表示法，零件图与零件，现给出本次作业全部答案（红色图线），作业题讲评内容各辅导教师根据学员实际情况自行安排。

1．已知立体的主视图和和俯视图，补画左视图、右视图、仰视图、仰视图和后视图。

（5分）（1）答案
（2）答案
2．作A向斜视图（倾斜和转正）及B向局部视图。

（5分）答案
3．全视图中的漏线。

（10分）
（1）答案（2）答案
（3）答案（4）答案
4．在指定的位置上画出全剖的主视图。

（10分）
答案
5．将物体的主视图取全剖视，补画左视图并取半剖视。

（10分）（1）答案
4
（2）答案
5
6．将物体的主、俯视图改画成局部剖视图。

（10分）
答案
6
一寸光阴不可轻
7．用两相交的剖切平面剖切的方法画全剖视图，并加标注。

（10分）答案
8．用平行的剖切平面剖切方的法，画出全剖视图，并加注标注。

（10分）答案
8
9．主视图用几个相交的剖切面剖切改画成全剖视图，并加标注。

（10分）答案
9
一寸光阴不可轻
10．画出指定位置的移出断面图。

（10分）
（1）答案
（2）答案
一寸光阴不可轻
11．补画左左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尺寸（用3号图幅，尺寸在图上量取并取整）。

图名：图样画法。

按比例2：1画图。

（10分）答案按比例2:1给出，，表达方案不是唯一，仅供参考（图框、标题栏省略未画）。

11。

最新电大专科《机械制图》机考网考题库及答案B ）A、5mmB、25mmC、305 mmD、6305mm]7、管螺纹的代号是（ C ）A、 BB、TrC、 GD、 M8、外螺纹的大径用（ B ）符号表示。

A、 DB、 dC、 D1D、 d19、根据投影面展开的法则，三个视图的相互位置必B ）为主。

A.左视图B.主视图C.俯视图D.任一视图10、国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面11、基本视图主要用于表达零件在基本投影方向上的B ）形状。

A.内部B.外部C.前后D.左右12、投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影Ｄ．四个投影二、填空题1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

机械制图单元测试参考答案一、选择题（每题6分，共60分）根据图1所示AB、CD直线和P、Q平面，选择回答如下题AB、CD直线的正面投影应标记为（）。

选择一项：C. a’b’、c’d’正确答案是：a’b’、c’d’题干AB、CD直线的水平投影应标记为（）。

选择一项：A.ab、cdB. a’b’、c’d’C. a”b”、c”d”D. AB、CDab、cd题目3题干AB、CD直线的侧面投影应标记为（）。

选择一项：A. a”b”、c”d”ab、cdC. a’b’、c’d’D. AB、CD正确答案是：a”b”、c”d”题干P、Q平面的正面投影应标记为（）。

选择一项：D. p’、q’正确答案是：p’、q’题干P、Q平面的水平投影应标记为（）。

选择一项：A. p’、q’B. p”、q”C. p、q正确答案是：p、q题干P、Q平面的侧面投影应标记为（）。

选择一项：D. p”、q”正确答案是：p”、q”题目7题干直线AB的侧面投影具有积聚性，因此称之为（）。

选择一项：A. 侧垂线正确答案是：侧垂线题目8题干直线CD在侧面投影面上的投影反映实长，因此称之为（）。

选择一项：C. 侧平线正确答案是：侧平线题目9题干平面P在侧面投影面上的投影具有积聚性，因此称之为（）。

选择一项：C. 侧垂面正确答案是：侧垂面题目10题干平面Q在（）面上的投影反映实形，因此称之为侧平面。

选择一项：A. 正面投影B. 一般位置C. 侧面投影D. 水平投影正确答案是：侧面投影标记题目信息文本根据图2所示切割体的正面投影和水平投影，判断（1）~（9）问题的正确与否，根据图3，判断（10）问题的正确与否。

图2图3题目11题干其基本体是圆柱体。

（）对题目12题干圆柱体上有通孔，通孔是方形孔。

（）选择一项：对题目13题干只用了一个平面来切割该圆柱体。

对题目14题干切割圆柱体的平面是正垂面。

（）对题目15题干其侧面投影的转向轮廓线为曲线。

（）选择一项：对错题目16题干其侧面投影的转向廓线为直线。

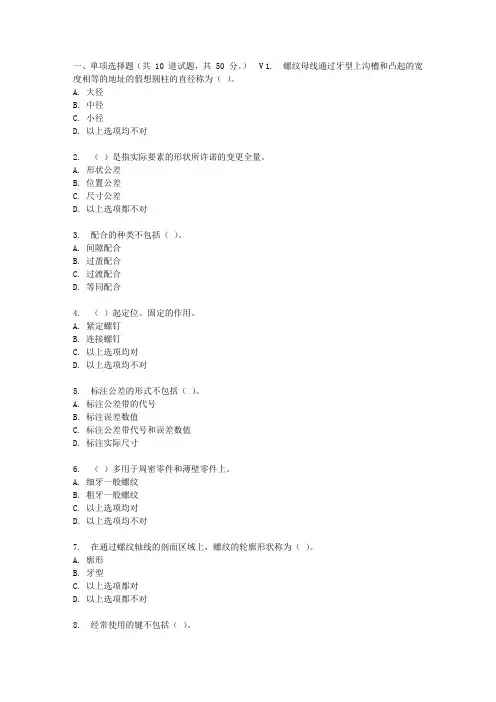

一、单项选择题（共 10 道试题，共 50 分。

） V 1. 螺纹母线通过牙型上沟槽和凸起的宽度相等的地址的假想圆柱的直径称为（）。

A. 大径B. 中径C. 小径D. 以上选项均不对2. （）是指实际要素的形状所许诺的变更全量。

A. 形状公差B. 位置公差C. 尺寸公差D. 以上选项都不对3. 配合的种类不包括（）。

A. 间隙配合B. 过盈配合C. 过渡配合D. 等同配合4. （）起定位、固定的作用。

A. 紧定螺钉B. 连接螺钉C. 以上选项均对D. 以上选项均不对5. 标注公差的形式不包括（）。

A. 标注公差带的代号B. 标注误差数值C. 标注公差带代号和误差数值D. 标注实际尺寸6. （）多用于周密零件和薄壁零件上。

A. 细牙一般螺纹B. 粗牙一般螺纹C. 以上选项均对D. 以上选项均不对7. 在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为（）。

A. 廓形B. 牙型C. 以上选项都对D. 以上选项都不对8. 经常使用的键不包括（）。

A. 一般平键B. 半圆键C. 钩头楔键D. 三角形键9. （）是指实际要素的位置对基准所许诺的全变更量。

A. 形状公差B. 位置公差C. 尺寸公差D. 以上选项都不对10. （）是在圆柱（或圆锥）表面上的沿螺旋线有规定牙型的持续凸起。

A. 螺纹B. 螺栓C. 螺母D. 螺柱二、判定题（共 10 道试题，共 50 分。

） V 1. 局部放大图可画成视图、剖视图或断面图。

A. 错误B. 正确2. 重合断面图是指在视图（或剖视图）之外画出的断面图。

A. 错误B. 正确3. 局部放大图应尽可能配置在被放大部位的周围。

A. 错误B. 正确4. 局部剖视图中，剖与未剖的分界一样用波浪线表示，波浪线能够与其他图线或图线的延长线重合。

A. 错误B. 正确5. 当断面图的图形对称时，不能将断面图画在原有图形的中断处。

A. 错误B. 正确6. 移出断面图是指在视图（或剖视图）之内画出的断面图。

中国石油大学（北京）远程教育学院期末考试《机械制图》学习中心：2017年秋机电一体化技术姓名：牛茂源学号：138663关于课程考试违规作弊的说明1、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文），带有明显外校标记，不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者，判为抄袭，成绩为“0”。

2、两人或两人以上答题内容或用语有50%以上相同者判为雷同，成绩为“0”。

3、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为“白卷”或“错卷”，成绩为“0”。

选题说明：试题一至试题九每道题目请按照学号尾号选择试题，学号尾号为奇数的同学做奇数题目，学号尾号为偶数的同学做偶数题目。

一、选择题（每题3分，共21分）1、已知立体的主视图和俯视图，则正确的左视图是( C )。

( a ) ( b ) ( c ) ( d )2、已知立体的主视图和俯视图，则正确的左视图是( A )。

( a ) ( b ) ( c ) ( d ) 3、如下图所示，其右边高度应为（ B ）。

、4如左图所示，其右端直径应为（ D ）。

( a ) 16； ( b )8.5； ( c )8； ( d )17。

5、以圆周来定孔的中心，称为孔位圆，下列正确的画法为：（ C ）( a ) ( b ) ( c ) ( d )6、以圆周来定孔的中心，称为孔位圆，下列正确的画法为：（ B ）。

( a ) ( b ) ( c ) ( d )7、下列三组剖视图，画得正确的是（ C ）。

8、下列三组剖视图，画得正确的是（ C ）。

(a) (b) (c)9、下面四组移出断面图中正确的是（ C ）。

(a) (b) (c) (d)10、下面四组移出断面图中正确的是（ C ）。

(b) (b) (c) (d)11、下列螺纹画法正确的是（ B ）。

( a ) ( b ) ( c ) ( d )12、下列螺纹画法正确的是（ C ）。

机械制图一、多项选择题（本大题共40分，共10小题，每小题4分）1.机械制图课程的主要任务是：（）A.培养工程师的基本素质B. 了解现代制造技术及过程C,掌握三种绘图方法D.熟悉有关工程图样的国家标准2.三视图的投影规律是：（）A.三等B.长对正C,宽相等D.高平齐3.线性尺寸标注的四要素，通常是：（）A.尺寸界限B.尺寸线C,终端小点D.尺寸数字E.尺寸箭头4.机械制图课程的主要内容是：（）A.用铅笔绘制工程图样B.绘制三视图C.使用计算机绘制CAD图样D.绘制剖视图和断面图5.平面可用几何元素来表示，下列正确定义平面的是：（）A.三点确定一平面B.任意4点C,直线与线外一点D.平行两直线E.两直线F. 一个点6.机械制图课程的学习方法是：（）A.联系实际B.大量练习C.遵守国标D.认真严谨7.尺寸标注的基本要求是：（）A.正确B.完整C.清晰D.合理E.仿宋字8.三视图的绘图步骤是：（）A.形体分析B.选主视图C,布置视图D.画出底图E.图线描深9.尺寸标注的基本规则是：（）A.结构的真实大小和比例有关B.默认单位为毫米C. 一个尺寸可多次标注D.标注的尺寸为完工后的尺寸10.在投影图中，判断点是否在直线上，可选三种判定方法：（）A. 一般位置线时，已知点的任两投影在直线的同面投影上，则点在线上。

B.投影面的平行线时，点的2面投影都在直线的同面投影上，则点在线上。

C,满足简比不变，则点在直线上D.投影面的平行线时，点的3面投影都在直线的同面投影上，则点在线上。

二、判断题（本大题共60分，共15小题，每小题4分）1.我们可用“四心法”或“同心法”画出椭圆图形。

（）2.直线的投影可以由直线两端点的同面投影的连线来确定。

（）3.点的“给2求3”，就是已知点的任意两面投影，就能迅速、唯一地确定它的第3面投影。

（）4.当多种图线重合时，优先绘制的顺序是：粗实线、细虚线、细点画线、其它线。

（）5.对圆弧的标注符号，一般地讲：大于半圆时在数字前加标小；小于等于半圆时加标R o （）6.标注球面半径或直径时，应在尺寸数字前加注“SR”、“S①”，但在不至引起误会时，也可不加。

最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图 1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（A）。

A.a’b’、c’d’（2）AB、CD直线的水平投影应标记为（B）。

B.ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C.a”b”、c”d”（4）P、Q平面的正面投影应标记为（ A ）。

A.p’、q’（5）P、Q平面的水平投影应标记为（ B ）。

B.p 、q（6）P、Q平面的侧面投影应标记为（ C ）。

C.p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B.侧垂线（9）平面P在（B）面上的投影反映实形，因此称之为水平面。

B.水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A.铅垂面2.根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1（1）AB、CD直线的正面投影应标记为（A）。

A.a’b’、c’d’（2）AB、CD直线的水平投影应标记为（B）。

B.ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C.a”b”、c”d”（4）P、Q平面的正面投影应标记为（ A ）。

A.p’、q’（5.）P、Q平面的水平投影应标记为（ B ）。

B.p 、q（6）P、Q平面的侧面投影应标记为（ C ）。

C.p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B.水平线（9）平面P在（A）面上的投影具有积聚性，因此称之为正垂面。

A.正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）C.侧垂面3.根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1 （1）AB、CD直线的正面投影应标记为（A）。

可编辑修改精选全文完整版最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。

B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。

B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面图1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。

B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B. 水平线（9）平面P在（ A）面上的投影具有积聚性，因此称之为正垂面。

A. 正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。

）最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：/图 1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

.A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。

B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）：B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。

B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面图1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。

:B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B. 水平线（9）平面P在（ A）面上的投影具有积聚性，因此称之为正垂面。

…A. 正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1】B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

机械制图理论考试试题及答案一二三总分一、填空题：（每空1分，共20分）1. 图纸幅面有五种，其中 A0最大A4最小。

字体的号数即为字体的高度，单位为mm。

、三视图的名称是主视图、俯视图、左视图。

、细点划线用来绘制轴线和对称中心线。

、按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。

６、基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。

、零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。

、在尺寸标注中SΦ代表球直径。

、圆弧连接时，应先找圆心，再找切点，最后画连接弧。

、三视图的投影规律是:长对正、高平齐、宽相等。

、5∶1是放大的比例二、选择题。

（每小题2分，共40分）1 、在机械制图中，汉字的高度不应小于（）mm. ( C )A、1.8B、2.5C、3.5D、52、绘制局部放大图时，当同一机件上有几个被放大的部分时，必须用( )依次标明被放大的部位。

（B）A、阿拉伯数字B、罗马数字C、希腊字母D、汉字3、装配图中的指引线可画成折线，但只可曲折（）次。

（ A）A、一B、二C、三D、四4、关于比例说法正确的是：（B）A、实物尺寸比图形尺寸B、图中图形尺寸比实物尺寸C、放大比例D、任意5、尺寸尽量标注在（）上。

（D）A、主视图B、俯视图C、左视图D、特征视图6、12、圆的直径一般标注在（）视图上。

（D）A、主视图B、俯视图C、左视图D、非圆视图7、螺纹的公称直径是指螺纹的（A）A、大径；B、中径；C、小径D、均径8、φ16H6中的H是（）代号。

（A）A、孔的基本偏差B、轴的基本偏差C、孔的极限偏差D、轴的极限偏差9、6、标注为M10-6g的螺纹是（B）A、细牙普通螺纹B、粗牙普通螺纹C、管螺纹D、普通螺纹10、在局部视图中，视图与剖视部分用（）线表示。

（ D）A、粗实线B、细实线C、细点画线D、波浪线11、同一基本尺寸的表面，若具有不同的公差时，应用（ b）分开。

a、粗实线b、细实线c、虚线。

试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

XZY HY WOaaabbb二、作平面四边形ABCD 的投影。

三、完成下列各形体的投影。

1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5．说明符号的含义。

前者表示用去除材料的方法获得的表面粗糙度，6.3Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

6.试画出主视图的外形。

（图形从略）试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

姓名：王孟行
“机械制图”作业3
学号： 2013001417810
得分：
教师签名：
（本部分作业覆盖教材第4-5章的内容，要求第15
1．已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。

（10分）
答案
2．作A向斜视图（倾斜和转正）及B向局部视图。

（10分）
答案;
3．将物体的主视图取全剖视，补画左视图并取半剖视。

（20分）（1）
答案：
（2）答案：
4．将物体的主、俯视图改画成局部剖视图。

（10分）答案:
5．用两相交的剖切平面剖切的方法画全剖视图。

（10分）
6．用平行的剖切平面剖切的方法，画全剖视图。

（10分）答案：
7．画出指定位置的移出断面图。

（20分）（1）
答案：
（2）答案
8．补画左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尽寸（尺寸在图上量取并取整）。

（10分）
答案：。

最新电大专科《机械制图》机考网考题库及答案A、5mmB、25mmC、305 mmD、6305mm]7、管螺纹的代号是（ C ）A、 BB、TrC、 GD、 M8、外螺纹的大径用（ B ）符号表示。

A、 DB、 dC、 D1D、 d19、根据投影面展开的法则，三个视图的相互位置必然B ）为主。

A.左视图B.主视图C.俯视图D.任一视图10、国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面11、基本视图主要用于表达零件在基本投影方向上的B ）形状。

内部 B.外部 C.前后 D.左右12、投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影Ｄ．四个投影工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

1、在指定位置将主视图画成全剖视图。

2、在指定位置将主视图画成剖视图。

3、补全螺栓连接图中所缺的图线4、读零件图，并回答问题。

1.该零件采用了哪些视图、剖视图和剖面图？2.指出该零件在长、宽、高三个方向的主要尺寸基准。

示：Φ36 是。

6.36.33．图中G1/2"表示：螺纹，1/2"表示，是螺纹（内、外），4.Φ36H8 表，H8 是又是，H 是，8 是5.说明符号的含义6.试画出主视图的外形答案：1.该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2.指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4.Φ36H8 表示：Φ36 是基本尺寸，H8 是公差带代号，其中，H 是基本偏差代号，8 是公差等级。

5.说明符号的含义。

前者表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

6.试画出主视图的外形。

（图形从略）5、在指定位置将主视图画成全剖视图。

(10 分)6、在指定位置将主视图画成剖视图。

(10 分)7、补全螺栓连接图中所缺的图线。

(10 分)8、在指定位置将主视图画成剖视图。

(12 分)9、补画视图中的缺线。

(12 分)10、指出下列螺纹画法中的错误，并将正确的画在指定位置。

(8 分)11、读零件图，并回答问题。

(18 分)1.该零件采用了哪些视图、剖视图或其它表达方法？2.指出该零件在长、宽、高三个方向的主要尺寸基准。

3.说明Φ40H7的意义。

4.说明 M68╳2 的含义。

5.画出左视图的外形。

6.36.说明符号的含义。

机械制图试题答案一、选择题1. 在机械制图中，第一角投影法和第三角投影法的主要区别在于观察者的位置相对于图纸。

以下哪项最准确地描述了这两种投影法的区别？A. 第一角投影法中，观察者位于物体的右侧；第三角投影法中，观察者位于物体的左侧。

B. 第一角投影法中，观察者位于物体的左侧；第三角投影法中，观察者位于物体的右侧。

C. 第一角投影法中，观察者位于物体的前方；第三角投影法中，观察者位于物体的后方。

D. 以上描述均不正确。

答案：B2. 下列哪个视图能够显示一个立方体的顶面？A. 正视图B. 侧视图C. 俯视图D. 局部视图答案：C3. 在机械制图中，尺寸线通常使用哪种类型的线型？A. 实线B. 虚线C. 中性线D. 点划线答案：A4. 机械图纸中的公差通常用来表示什么？A. 零件的重量B. 零件的长度C. 零件的尺寸允许的变动范围D. 零件的材质答案：C5. 下列哪个符号用于表示螺纹？A. ⌀B. ∅C. ×D. ↯答案：D二、填空题1. 在机械制图中，_________图是用来表示物体内部结构的一种视图。

答案：剖视2. 当需要在一个圆形物体上表示一个孔的位置时，应该使用_________线来绘制。

答案：中心3. 机械图纸中的尺寸标注应该遵循_________原则，以确保所有尺寸清晰可见。

答案：清晰性4. 在机械制图中，_________是用来表示零件表面粗糙度的一种符号。

答案：粗糙度5. 为了表示零件的特定区域，可以使用_________来对其进行标注。

答案：局部放大三、简答题1. 请简述机械制图中尺寸标注的基本规则。

答：机械制图中的尺寸标注应遵循以下基本规则：首先，尺寸线应从尺寸的起点到终点清晰标注，且不应被其他图形元素打断。

其次，尺寸数字应放置在尺寸线的旁边，且应保证足够的间距，避免与尺寸线或其他标注重叠。

再次，尺寸标注应尽可能从主要视图开始，按照顺时针方向进行。

最后，应避免标注不必要的尺寸，以免图纸过于复杂。

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。

A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。

A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。

A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。

A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。

A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。

A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。
