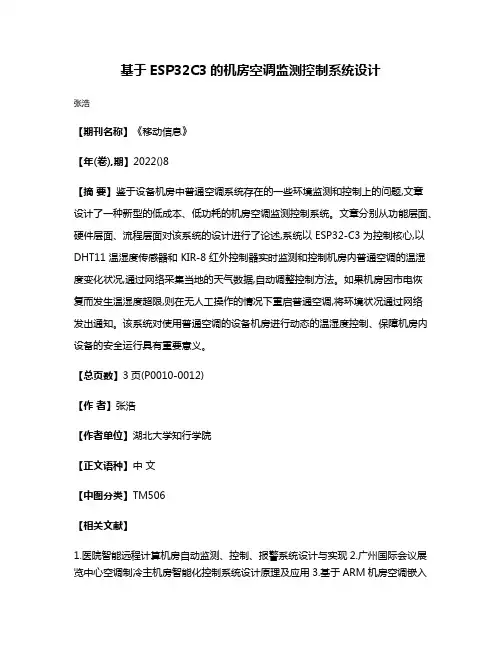

基于ESP32C3的机房空调监测控制系统设计
张浩
【期刊名称】《移动信息》
【年(卷),期】2022()8
【摘要】鉴于设备机房中普通空调系统存在的一些环境监测和控制上的问题,文章设计了一种新型的低成本、低功耗的机房空调监测控制系统。
文章分别从功能层面、硬件层面、流程层面对该系统的设计进行了论述,系统以 ESP32-C3 为控制核心,以DHT11 温湿度传感器和 KIR-8 红外控制器实时监测和控制机房内普通空调的温湿度变化状况,通过网络采集当地的天气数据,自动调整控制方法。
如果机房因市电恢
复而发生温湿度超限,则在无人工操作的情况下重启普通空调,将环境状况通过网络
发出通知。
该系统对使用普通空调的设备机房进行动态的温湿度控制、保障机房内设备的安全运行具有重要意义。
【总页数】3页(P0010-0012)
【作者】张浩
【作者单位】湖北大学知行学院
【正文语种】中文
【中图分类】TM506
【相关文献】
1.医院智能远程计算机房自动监测、控制、报警系统设计与实现
2.广州国际会议展览中心空调制冷主机房智能化控制系统设计原理及应用
3.基于ARM机房空调嵌入
式监控系统设计4.机房环境自动监测控制系统设计5.一种基于STM32的发射机房空调控制系统设计与实现
