《光纤通信原理》邓大鹏 第二版 部分答案

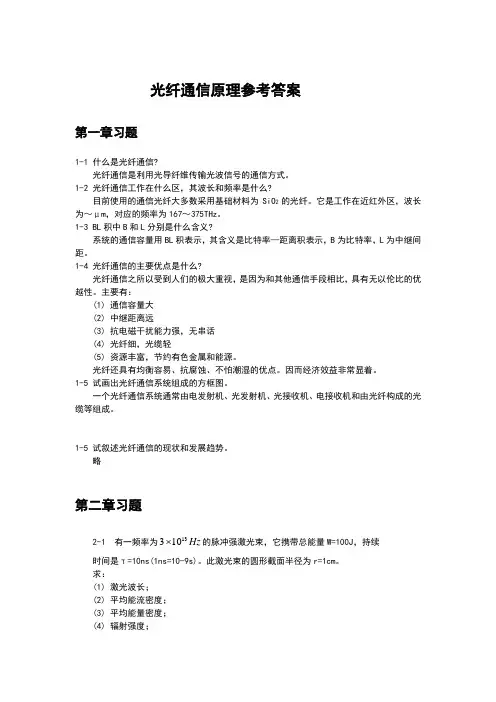

光纤通信原理参考答案第一章习题1-1 什么是光纤通信?光纤通信是利用光导纤维传输光波信号的通信方式。

1-2 光纤通信工作在什么区，其波长和频率是什么?目前使用的通信光纤大多数采用基础材料为SiO 2的光纤。

它是工作在近红外区，波长为～μm ，对应的频率为167～375THz 。

1-3 BL 积中B 和L 分别是什么含义?系统的通信容量用BL 积表示，其含义是比特率—距离积表示，B 为比特率，L 为中继间距。

1-4 光纤通信的主要优点是什么?光纤通信之所以受到人们的极大重视，是因为和其他通信手段相比，具有无以伦比的优越性。

主要有：(1) 通信容量大(2) 中继距离远(3) 抗电磁干扰能力强，无串话(4) 光纤细，光缆轻(5) 资源丰富，节约有色金属和能源。

光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。

因而经济效益非常显着。

1-5 试画出光纤通信系统组成的方框图。

一个光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。

1-5 试叙述光纤通信的现状和发展趋势。

略第二章习题2-1 有一频率为Hz 13103 的脉冲强激光束，它携带总能量W=100J ，持续 时间是τ=10ns(1ns=10-9s)。

此激光束的圆形截面半径为r=1cm 。

求：(1) 激光波长；(2) 平均能流密度；(3) 平均能量密度；(4) 辐射强度；（1）m c513810103103-=⨯⨯==νλ （2）213229/1018.3)10(1010100ms J S W S ⨯=⨯⨯⨯=∆=--πτ （3）s m J c S w 25813/1006.11031018.3⨯=⨯⨯== （4）213/1018.3ms J S I ⨯==2-2 以单色光照射到相距为0.2mm 的双缝上，双缝与屏幕的垂直距离为1m 。

（1） 从第一级明纹到同侧旁第四级明纹间的距离为7.5mm ，求单色光的波长；（2） 若入射光的波长为6×10-7m ，求相邻两明纹间的距离。

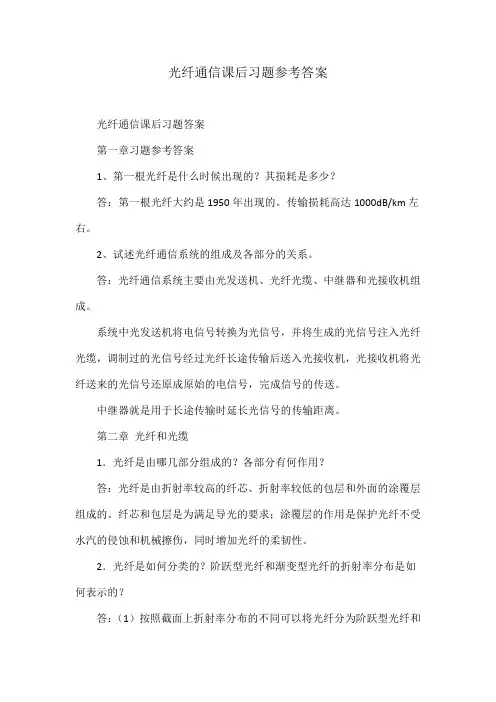

光纤通信课后习题参考答案光纤通信课后习题答案第一章习题参考答案1、第一根光纤是什么时候出现的？其损耗是多少？答：第一根光纤大约是1950年出现的。

传输损耗高达1000dB/km左右。

2、试述光纤通信系统的组成及各部分的关系。

答：光纤通信系统主要由光发送机、光纤光缆、中继器和光接收机组成。

系统中光发送机将电信号转换为光信号，并将生成的光信号注入光纤光缆，调制过的光信号经过光纤长途传输后送入光接收机，光接收机将光纤送来的光信号还原成原始的电信号，完成信号的传送。

中继器就是用于长途传输时延长光信号的传输距离。

第二章光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。

纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。

2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T关于光纤类型的建议，可以将光纤分为G.651光纤（渐变型多模光纤）、G.652光纤（常规单模光纤）、G.653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。

（2）阶跃型光纤的折射率分布n?r????n1?n2r?a r?a?2??r???nm?1?2?????n?r????a???????nc渐变型光纤的折射率分布r?a r?a7．均匀光纤纤芯和包层的折射率分别为n1=1.50，n2=1.45，光纤的长度L=10Km。

试求：（1）光纤的相对折射率差Δ；（2）数值孔径NA；（3）若将光纤的包层和涂敷层去掉，求裸光纤的NA和相对折射率差Δ。

光纤通信原理课后答案【篇一：光纤通信原理参考答案】>第一章习题1-1 什么是光纤通信?光纤通信是利用光导纤维传输光波信号的通信方式。

1-2 光纤通信工作在什么区，其波长和频率是什么?1-3 bl积中b和l分别是什么含义?系统的通信容量用bl积表示，其含义是比特率—距离积表示，b为比特率，l为中继间距。

1-4 光纤通信的主要优点是什么?光纤通信之所以受到人们的极大重视，是因为和其他通信手段相比，具有无以伦比的优越性。

主要有：(1) 通信容量大(2) 中继距离远(3) 抗电磁干扰能力强，无串话(4) 光纤细，光缆轻(5) 资源丰富，节约有色金属和能源。

光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。

因而经济效益非常显著。

1-5 试画出光纤通信系统组成的方框图。

一个光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。

1-5 试叙述光纤通信的现状和发展趋势。

略1第二章习题求：(1) 激光波长；(2) 平均能流密度；(3) 平均能量密度；(4) 辐射强度；1）??c3?108（??3?1013?10?5m（2）?ws?10010?10?9(10?2)2?3.18?1013j/ms2（3）?c?3.18?10133?108?1.06?105j/m2s（4）i??3.18?1013j/ms22-2 以单色光照射到相距为0.2mm的双缝上，双缝与屏幕的垂直距离为1m。

（1）从第一级明纹到同侧旁第四级明纹间的距离为7.5mm，求单色光的波长；（1）??axd??k?x?d?d?1a x4?4axd?4?x1?3aa(x4?x1)3d?5?10?7m（2）?x?d?a?3?10?3m22-3 一单色光垂直照在厚度均匀的薄油膜上。

油的折射率为1.3，玻璃的折射率为1.5 ，若单色光的波长可由光源连续调节，并观察到500nm与700nm这两个波长的单色光在反射中消失，求油膜的厚度。

解：由于空气的折射率小于油的折射率，油的折射率小于玻璃的折射率，薄油膜的上、下两表面反射而形成相干光，由于两束光的路程不同而引起的光程差为2 n2e；由于薄油膜的上、下两表面反射光都发生位相突变而不引起额外的光程差。

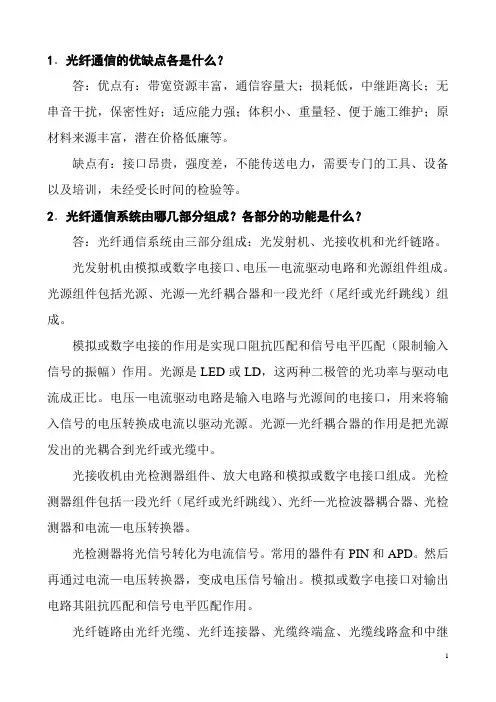

1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。

2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是LED或LD，这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。

光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。

3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
