仪器仪表在安全系统中的功能安全设计

安全仪表系统管理方案和定期极验测试计划1. 引言1.1 概述安全仪表系统在各个行业中起着至关重要的作用，它能够帮助企业实现安全生产、保障员工和设备的安全，并有效预防事故和降低风险。

为了确保安全仪表系统的正常运行和可靠性，需要进行科学合理的管理方案和定期极验测试计划。

本文将首先介绍安全仪表系统管理方案的重要性，包括其对企业生产运营的影响和意义。

然后，对安全仪表系统的组件和功能进行详细介绍，包括不同组件之间的关系及其各自的作用。

最后，针对实施安全仪表系统管理方案提供具体步骤和建议。

同时，文章还将讨论定期极验测试计划的目的、范围、频率、流程和报告等内容。

1.2 文章结构本文总共分为五个部分：引言、安全仪表系统管理方案、定期极验测试计划、极验测试工具与技术以及结论与建议。

引言部分主要介绍了文章的背景和目标，在对整篇文章进行概述后，明确了不同部分要讨论的内容。

1.3 目的本文的目的是提出一种科学合理的安全仪表系统管理方案，以及规划一套定期极验测试计划。

通过了解安全仪表系统的重要性、组件和功能，企业能够更好地理解管理方案的实施步骤，并掌握定期极验测试计划的设计与执行过程。

同时，文章还将介绍相关的极验测试工具与技术，为企业提供有效支持和培训。

请在每一部分提供足够清晰详细的信息和意见。

2. 安全仪表系统管理方案2.1 重要性安全仪表系统是企业的重要组成部分，它们用于监测和控制工业过程中的各种参数。

这些仪表系统对于确保生产运行的安全和高效至关重要。

一个良好的安全仪表系统管理方案可以帮助企业有效地管理和维护这些仪表系统，提高其可靠性和稳定性，并及时发现和解决潜在的问题，以避免可能导致事故或损失的情况发生。

2.2 组件和功能安全仪表系统由多个组件构成，包括传感器、执行器、控制器、显示器等。

每个组件都承担着不同的功能，例如采集数据、处理信号、执行控制指令等。

在安全仪表系统管理方案中，需要详细介绍每个组件的功能以及其在整个系统中的作用。

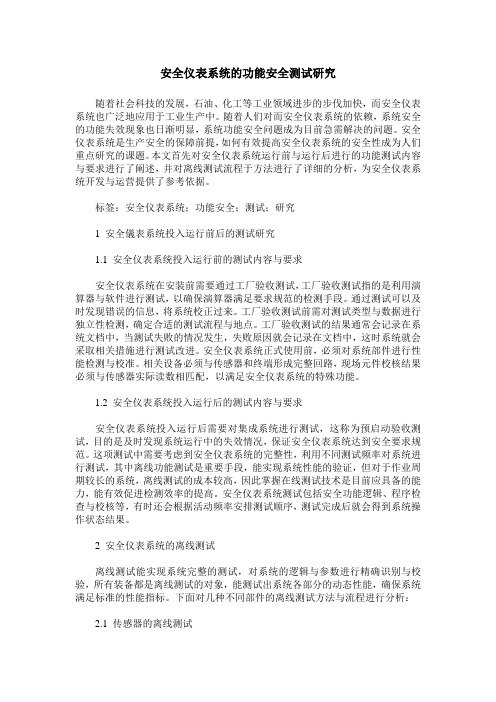

安全仪表系统的功能安全测试研究随着社会科技的发展，石油、化工等工业领域进步的步伐加快，而安全仪表系统也广泛地应用于工业生产中。

随着人们对而安全仪表系统的依赖，系统安全的功能失效现象也日渐明显，系统功能安全问题成为目前急需解决的问题。

安全仪表系统是生产安全的保障前提，如何有效提高安全仪表系统的安全性成为人们重点研究的课题。

本文首先对安全仪表系统运行前与运行后进行的功能测试内容与要求进行了阐述，并对离线测试流程于方法进行了详细的分析，为安全仪表系统开发与运营提供了参考依据。

标签：安全仪表系统；功能安全；测试；研究1 安全儀表系统投入运行前后的测试研究1.1 安全仪表系统投入运行前的测试内容与要求安全仪表系统在安装前需要通过工厂验收测试，工厂验收测试指的是利用演算器与软件进行测试，以确保演算器满足要求规范的检测手段。

通过测试可以及时发现错误的信息，将系统校正过来。

工厂验收测试前需对测试类型与数据进行独立性检测，确定合适的测试流程与地点。

工厂验收测试的结果通常会记录在系统文档中，当测试失败的情况发生，失败原因就会记录在文档中，这时系统就会采取相关措施进行测试改进。

安全仪表系统正式使用前，必须对系统部件进行性能检测与校准。

相关设备必须与传感器和终端形成完整回路，现场元件校核结果必须与传感器实际读数相匹配，以满足安全仪表系统的特殊功能。

1.2 安全仪表系统投入运行后的测试内容与要求安全仪表系统投入运行后需要对集成系统进行测试，这称为预启动验收测试，目的是及时发现系统运行中的失效情况，保证安全仪表系统达到安全要求规范。

这项测试中需要考虑到安全仪表系统的完整性，利用不同测试频率对系统进行测试，其中离线功能测试是重要手段，能实现系统性能的验证，但对于作业周期较长的系统，离线测试的成本较高，因此掌握在线测试技术是目前应具备的能力，能有效促进检测效率的提高。

安全仪表系统测试包括安全功能逻辑、程序检查与校核等，有时还会根据活动频率安排测试顺序，测试完成后就会得到系统操作状态结果。

仪器仪表安全操作规程范文一、引言仪器仪表是现代科学研究和生产过程中不可或缺的重要工具，为确保仪器仪表的正常运行和使用者的安全，制定本安全操作规程。

本规程适用于所有使用仪器仪表的人员，包括实验室研究人员、工程技术人员等。

二、安全准备1. 使用仪器仪表前，必须事先了解仪器仪表的使用说明书、操作手册和安全注意事项。

2. 检查仪器仪表是否正常，包括外观是否完好无损、电源是否连接正常、控制开关是否灵活等。

3. 确保使用仪器仪表的环境安全，避免潮湿、高温、易燃等不适宜的环境。

三、操作准则1. 按照使用说明书或操作手册的步骤进行操作，严禁擅自修改或调整仪器仪表的参数。

2. 遵守仪器仪表的额定工作范围，不超过仪器的负荷能力。

3. 在开始使用仪器仪表前，必须全面检查周围的环境及设备，确保没有危险物质和可燃气体存在。

4. 使用仪器仪表时，应站在稳定的位置上，确保身体平衡。

5. 在操作仪器仪表前，应戴好个人防护用品，如手套、护目镜等。

6. 使用仪器仪表时，禁止戴手套操控设备，以免引发危险操作。

7. 在使用仪器仪表过程中，注意观察指示灯和显示屏等提示信息，避免错误操作和误判。

8. 若发现仪器仪表异常情况或存在故障，应立即停止使用，并及时通知相关责任人进行维修和处理。

四、仪器仪表维护1. 每次使用完仪器仪表后，应及时进行清洁和消毒，确保仪器仪表的卫生安全。

2. 定期进行仪器仪表的校验和维护，确保其性能的稳定和准确性。

3. 对于不常使用的仪器仪表，应妥善存放，避免受到损坏和污染。

五、应急处理措施1. 发生仪器仪表故障或意外情况时，应立即停止使用，并迅速采取相应的应急处理措施。

2. 紧急情况下，应立即切断电源并通知相关责任人进行处理。

3. 在发生有毒气体泄漏时，应立即离开现场，并采取适当的保护措施，如佩戴防毒面具等。

六、仪器仪表使用常见问题及处理办法1. 仪器仪表无法启动：检查电源是否连接正常，电源开关是否打开，电池电量是否足够等。

仪表安全技术规程一、前言仪表是工业过程控制与自动化中的重要组成部分，其性能的良好与否直接影响到生产过程的安全与稳定。

为了确保工作环境的安全，提高生产工作效率以及减少事故发生的可能性，制定仪表安全技术规程是必要的。

二、仪表安全管理1. 仪表安全责任（1）企业应指定专门的仪表安全管理部门或负责人，并明确其安全职责和权限；（2）仪表安全管理部门或负责人应对仪表安全状况进行监督和检查，制定安全操作规程，组织相关人员进行安全培训和考核。

2. 仪表安全培训（1）企业应定期组织仪表安全培训，包括工作人员的安全责任教育、现场安全操作培训等；（2）仪表操作人员应经过相关培训和考核，取得相关操作证书方可上岗。

3. 仪表安全维护（1）仪表设备的维护和保养工作应由专门的维护人员负责，确保设备运行正常；（2）维护人员应定期对仪表设备进行巡检，并记录设备的维护和保养情况。

4. 仪表运行记录（1）运行人员应按照标准程序记录仪表设备的运行情况，包括参数、状态等信息；（2）运行记录应及时提交给仪表安全管理部门，以供安全分析和判断。

三、仪表安全操作规程1. 仪表设备的接地与绝缘（1）仪表设备的接地应符合国家标准要求，接地电阻应达到规定的标准要求；（2）仪表设备的绝缘监测项目应定期进行检测和记录。

2. 仪表设备的安装与布线（1）仪表设备的安装应符合设计要求，并有专门的安装人员进行安装作业；（2）仪表设备的布线应符合国家标准要求，保持整洁，并避免与其他设备的干扰和共振。

3. 仪表设备的校验与检定（1）仪表设备的校验与检定应由专门的检测人员进行，校验周期符合国家标准；（2）校验与检定结果应记录，并及时处理发现的问题。

4. 仪表设备操作规程（1）严禁未经培训和考核的人员擅自操作仪表设备；（2）操作人员应熟悉仪表设备的工作原理和操作要点，并遵守操作规程；（3）操作人员在操作仪表设备时，应系好防静电带，并配合检修人员进行设备的维护。

四、仪表安全事故预防与处理1. 仪表事故预防（1）在正常开展工作前，必须进行安全检查，确保仪表设备工作正常；（2）发现异常情况时，应及时停工并报告上级，采取相应的安全措施。

化工安全仪表系统工程设计和应用摘要：安全仪表系统广泛应用于重要的研究领域，可以有效地防止事故的发生，避免对人类的伤害。

随着科学的不断进步，人类开始越来越重视安全问题。

大多数国产安全仪表主要用于石油化工行业。

目前国内外已经使用了大量的安全仪表系统，可以有效降低危险事故的发生频率和风险。

因此，对安全仪表的操作误差进行监控具有重要意义。

关键词：石油化工企业；自动化生产；安全仪表系统；设计；可靠性；我国石油化工企业和自动化生产设备经历了不断地更新和发展，企业规模进一步扩大，解决石油化工安全问题是当务之急。

化工企业一般具有较大的安全隐患，因此不得不对石油化工安全问题做出全方位的考虑。

化工安全仪表盘系统软件是保证化工企业安全性的系统工程，按照化工安全仪表系统的设计及要求，分析了仪表性能的可靠性；根据传感器、逻辑器和生命周期提出了合理设计；提出化工安全仪表系统供电方案和实际应用的评价和分析。

一、化工安全仪表系统工程设计原则1.可靠性原则。

根据化工安全仪表系统特征，在对系统工程进行设计的过程中，相关人员要严格按照可靠性原则，确保系统能够可靠、稳定地运行，从而提高化工生产的安全性。

为了进一步提高系统工程设计水平，相关人员还要尽可能提高化工生产自动化水平，实现对系统周围相关设备的智能化控制和管理，同时，还要提高系统对周围设备的抗干扰能力，为此，相关人员要将系统安装在无干扰源的场所中。

只有这样，才能提高系统运行的可靠性。

2.稳定性原则。

为了充分发挥和利用化工安全仪表系统的应用优势，相关人员要确保系统运行的稳定性，因此，相关人员要在严格遵守稳定性原则的基础上对系统工程进行科学设计。

首先，要采用安装化工生产装置的方式，不断完善和优化系统功能，确保系统的信息报警功能、连锁控制功能能够满足化工生产工艺相关标准和要求，为进一步提高化工生产的效率和效果打下坚实的基础。

同时，还要根据化工企业经营和管理实际现状，采用相应的生产工艺流程，确保系统与化工生产进行充分结合，以保证系统功能的稳定性和有效性，确保系统能够对化工生产相关设备运行状态进行实时监控，一旦发现某设备出现运行异常问题，自动启动报警功能，以引起维修人员的注意。

仪器仪表管理系统概述随着科学技术的进步和工业化的发展，仪器仪表在各个领域中扮演着至关重要的角色。

仪器仪表管理系统是一种集中管理和监控仪器仪表设备的系统，旨在提高设备的可靠性、准确性和安全性。

本文将对仪器仪表管理系统的概述进行详细介绍。

一、仪器仪表管理系统的定义和概念仪器仪表管理系统是一种集成了硬件设备、软件系统和相关技术的综合性管理系统。

它主要用于对实验室、工厂、医疗机构等场所内的仪器仪表设备进行监控、管理和维护。

该系统通过采集和分析仪器仪表设备的数据，帮助用户监测设备的状态、保养设备、提高设备的工作效率和性能。

二、仪器仪表管理系统的功能1. 设备监控：仪器仪表管理系统通过传感器和仪表设备本身的数据输出，实时监控设备的运行状态和性能。

用户可以通过系统界面查看设备的实时数据、报警信息以及设备的工作曲线等。

2. 设备管理：系统可对设备进行远程控制，比如设备的开关、调整参数等。

此外，系统还能够对设备进行排程管理、记录设备维护和保养情况，为设备的维护管理提供便利。

3. 数据分析：通过对所采集到的设备数据进行分析和处理，系统可以帮助用户发现设备的异常行为，提前预防设备故障的发生。

同时，通过数据分析，用户还可以了解设备的工作情况，提高设备的工作效率和性能。

4. 故障诊断：仪器仪表管理系统可以根据设备故障的数据特征和设备的工作状态，帮助用户诊断设备故障的原因和位置。

这对于快速解决设备故障以及减少故障对工作流程的影响具有重要意义。

5. 报表生成：系统能够根据用户的需求，生成各种设备工作报告、故障分析报告和维护记录报告等。

这方面的功能对于设备管理者了解设备运行情况、评估设备维护情况具有重要意义。

三、仪器仪表管理系统的优势1. 提高工作效率：通过实时监控和设备管理，仪器仪表管理系统能够及时发现设备故障和异常，并进行相应的处理，从而减少了因设备故障而造成的停机时间，提高了工作效率。

2. 降低维护成本：系统可以对设备进行维护计划的制定和执行，减少了设备的维护成本。

学术论坛403安全仪表系统功能安全评估及应用刘昊章（广西工联工业工程咨询设计有限公司，广西 南宁 530003）摘要：安全仪表系统是当今工业生产过程中的必不可少的保证措施，本文将详细讲述安全仪表系统的功能安全评估，并以实际工作中碰到的项目为例，论证安全仪表系统的功能安全评估的实际应用。

关键词：安全仪表系统；进展；应用在当今工业化生产的过程中生产事故时有发生，这无论是对企业还是对个人等都有着非常不利的影响，而安全仪表系统功能的安全评估可以很大程度的减少事故发生频率。

1 安全仪表系统的简要概述 安全仪表系统（简称为SIS，全称为Safety instrumentation System）由1个或者多个安全功能相同的仪表组成的，主要作用是及时的将生产过程中的危险状况以某种形式反映出来，进而保证人员、生产、设备等安全。

安全仪表系统（SIS）主要由3部分组成，分别是逻辑控制器和传感器以及最终执行元件，在投入生产前操作人员会将安全生产的相关参数信息设置到逻辑控制器中，逻辑控制器再进行有效的数据分析，当生产过程中有危险事项发生时逻辑控制器便会做出相应的安全连锁，进而达到控制危险的目的。

2 仪表系统功能安全评估技术 2.1 仪表系统功能安全评估的过程 仪表系统功能的安全评估需要遵循2点准则：（1）对危险状况进行确认，并以此进行风险系数分析，对安全仪表系统（SIS）中的每一个安全仪表功能（SIF）所要求的风险降低的水平进行确认。

通常确认的方式为定量或者定性。

（2）对安全仪表功能（SIF）的评估工作进行再次的确认，确定安全仪表功能的评估是可以满足风险降低的具体要求的。

系统安全功能评估的过程主要有8个步骤，（1）对生产工艺的流程资料进行大量的搜集；（2）对生产环境中的安全隐患进行分析；（3）对安全隐患进行风险系数分析；（4）对安全仪表系统的操作模式、结构约束、可靠性数据进行再次检查与确认；（5）计算与评估安全仪表系统的安全完整性（SIL）等级。

概述安全仪表系统是一个综合性的系统，由多个测量、监测、控制和保护设备组成，主要用于监测工业生产和运行过程中的各种参数，并对可能发生的危险情况进行识别、预警和应对。

安全仪表系统广泛应用于化工、石油、天然气、冶金、能源、交通等领域，确保生产安全、提高生产效率。

安全仪表系统一般包含以下组成部分：•传感器/测量仪器：用于采集各种参数，比如温度、压力、流量、液位等；•控制器/处理器：对采集的各种参数进行处理、分析、控制和计算，产生相应的控制信号；•警报器/报警器：在发生异常情况时发出声光信号或直接切断断电等措施发出警报；•记录器/存储器：将各种参数和控制信号记录下来，以备查询和分析；安全仪表系统的功能和特点安全仪表系统主要的功能和特点如下：安全监测和保护安全仪表系统能够对工业生产和运行过程中可能发生的危险情况进行实时监测，比如温度过高、压力过大、流量过小等，一旦发现异常情况，就会发出警报信号，通知工作人员及时处理，避免事故或减少损失。

生产控制安全仪表系统还可以对工业生产过程进行实时控制，确保生产过程的安全、稳定和高效。

比如，在一些化工、石油、天然气等行业中，安全仪表系统可以用来调节和控制生产工艺中的温度、压力、流量等参数，从而保证生产的质量和效率。

数据采集和分析安全仪表系统还可以将采集到的各种参数和控制信号记录在记录器或存储器中，以备后续查询和分析。

这些数据可以用来优化生产工艺、改进质量管理体系、预测设备故障等。

安全仪表系统的应用领域安全仪表系统广泛应用于以下领域：化工工业在化工工业中，安全仪表系统需要对各种化工原料和中间产品的温度、压力、流量、液位等参数进行实时监测和控制，从而保证生产过程的安全和可靠性。

石油天然气行业在石油天然气行业中，安全仪表系统主要用于监测和控制油气管道的压力、流量和温度等参数，以及油气分离、净化、储存等生产工艺中的关键参数。

冶金行业在冶金行业中，安全仪表系统主要用于监测和控制各种冶金生产过程中的温度、压力、流量、液位等参数，并对可能发生的火灾、爆炸等危险情况进行识别和报警。

仪表及控制系统功能安全评估综述 Functional safety of instruments & control systems evaluate summary刘建侯（上海工业自动化仪表研究所仪器仪表自控系统检验测试所，上海 200233）0 引言当前，计算机、集成电路等技术已经渗透到各个领域，计算能力的极大提高彻底改变了企业的工业过程控制，也改变了安全控制策略。

在许多情况下，各种应用领域（如石油、化工、钢铁、核电、航天等）的安全生产可用多种不同技术的防护系统（如机械的、液压的、气动的、电气的、电子的、可编程电子的等等）来保证安全，这不仅要考虑系统中所有元器件的问题，而且要考虑由所有安全系统构成的组合安全系统（如传感器、逻辑电路和执行机构等构成的系统）的问题。

还要把其它技术的安全系统（如安全阀）以及外部风险降低措施（如排放系统、放火墙等）也同时考虑进去。

同时，在各种应用领域里,还存在许多潜在的危险和风险，需要确定一种最小的风险，应用不同模式的电气/电子/可编程电子安全系统（E/E/PES），并根据应用的不同而确定所需的目标安全量。

1 国内外发展概况国际电工委员会于2000年5月正式发布IEC61508标准，名为Fuctional safety of electrical/electronic/programmable electronic safety-related systems，2003年1月IEC又开始颁布IEC61511标准，名为Function safety-safety instrumented systems for the process industry sector(功能安全-过程工业领域中安全仪表系统)。

这两个标准有很密切的关系，IEC61508标准是综合性基础标准，主要供装置的制造商和供应商使用。

而IEC61511标准则是针对具体的仪器仪表装置设计者、集成者和用户。

仪表控制安全操作规程一、引言仪表控制是工业生产过程中不可或缺的一环，它的安全操作对于保护生产设备和人员的安全至关重要。

本文将详细阐述仪表控制的安全操作规程，以确保工作场所的安全和生产效能。

二、操作前的准备工作1. 熟悉仪表系统：操作人员应首先熟悉仪表系统的工作原理、结构和组成部件，了解每个仪表的功能和操作方法。

2. 检查仪表系统：操作人员在操作前应检查仪表系统是否正常工作，仪表的连接是否牢固，不允许出现任何松动和漏气现象。

3. 穿戴个人防护用具：操作人员应穿戴符合要求的个人防护用具，如安全帽、防护眼镜、防护手套等。

三、仪表控制的操作规程1. 操作前确认：在操作仪表前，操作人员应确认仪表系统的安全状态，如确认压力是否稳定、温度是否适宜等。

2. 操作指令：按照操作规程和操作指令进行操作，不得随意更改或忽略任何步骤。

3. 仪表调校：在进行仪表调校时，操作人员应按照工艺要求进行调整，并记录好每次调整的数值。

4. 仪表维护：定期对仪表进行维护保养，及时更换损坏的仪表元件，保持仪表系统的正常工作状态。

5. 故障处理：在仪表出现故障时，操作人员应及时报修，并采取相应的安全措施，避免事故的发生。

四、操作注意事项1. 保持清洁：操作人员应保持操作区域的清洁，不得在仪表周围乱堆放物品，以免影响仪表的正常工作。

2. 防止过载：操作人员应按照仪表的额定值进行操作，严禁过载使用仪表，以免损坏仪表或引发安全事故。

3. 防止误操作：操作人员在操作仪表时，应注意操作的准确性和稳定性，避免误操作导致设备损坏或事故的发生。

4. 遵守操作规程：操作人员应严格按照操作规程进行操作，不得盲目修改或忽略任何规程和安全要求。

5. 持证上岗：操作人员必须持有相应的操作证书和资格证明，经过专业培训和考核后方可上岗操作。

五、应急处置措施1. 爆炸事故：如发生仪表控制引发的爆炸事故，操作人员应立即采取应急措施，如停止操作、报警、疏散人员等。

2. 火灾事故：如遇到仪表控制引发的火灾事故，操作人员应立即关闭相关仪表，拉开灭火器材进行扑灭，并及时报警。
