加密芯片的产品说明

加密芯片原理介绍加密芯片是一种通过硬件实现数据加密和解密功能的专用芯片。

它可以将敏感数据加密后存储或传输，有效地保护数据的安全性。

本文将深入探讨加密芯片的原理和工作机制。

对称加密与非对称加密加密芯片主要使用两种加密算法：对称加密和非对称加密。

对称加密使用相同的密钥进行加密和解密，速度快但密钥管理困难；非对称加密使用一对公钥和私钥，加密公钥解密私钥，速度慢但更安全。

对称加密对称加密算法包括DES、AES等，它们使用相同的密钥对数据进行加密和解密。

加密过程中，数据被分为固定大小的块，并通过算法生成加密密文字节流。

解密时，密文通过相同的密钥和解密算法恢复为原始数据。

对称加密的过程简单高效，适用于大量数据的加密。

非对称加密非对称加密算法包括RSA、ECC等，它们使用一对公钥和私钥进行加密和解密。

公钥用于加密数据，私钥用于解密数据。

加密过程中，数据被分为固定大小的块，并通过公钥加密生成密文字节流。

解密时，密文通过私钥和解密算法恢复为原始数据。

非对称加密的过程相对复杂，但提供了更高的安全性。

加密芯片的工作原理加密芯片作为实现加密算法的硬件设备，它可以独立地执行加密和解密操作。

以下是加密芯片的工作原理。

加密芯片需要存储和管理密钥。

对称加密芯片通常使用一次性设置的密钥，而非对称加密芯片使用公钥和私钥对。

密钥的存储和管理需要确保安全性，以防止密钥被泄露。

密码处理单元加密芯片包含密码处理单元，用于执行加密算法的各种操作。

该单元包括算法运算器、随机数生成器、加密引擎等功能模块，用于处理和保护加密过程中的数据和密钥。

安全存储区域加密芯片通常具有安全存储区域，用于存储加密密钥、敏感数据和加密操作的中间结果。

该区域通常受到强大的物理和逻辑保护，以防止数据泄露或非法访问。

安全接口加密芯片通过安全接口与外部设备通信。

接口可以是串行接口（如SPI、I2C）或并行接口（如PCIe、USB）。

为了确保通信的安全性，接口通常采用加密协议和安全认证机制。

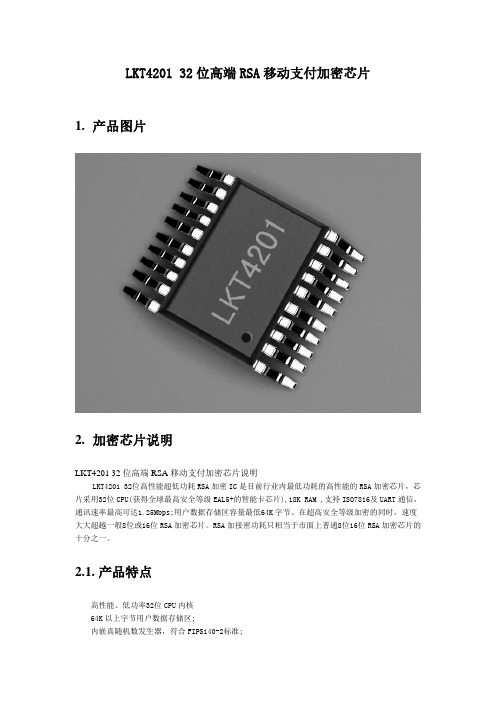

LKT4201 32位高端RSA移动支付加密芯片1.产品图片2.加密芯片说明LKT4201 32位高端RSA移动支付加密芯片说明LKT4201 32位高性能超低功耗RSA加密IC是目前行业内最低功耗的高性能的RSA加密芯片，芯片采用32位CPU(获得全球最高安全等级EAL5+的智能卡芯片),18K RAM ,支持ISO7816及UART通信，通讯速率最高可达1.25Mbps;用户数据存储区容量最低64K字节。

在超高安全等级加密的同时，速度大大超越一般8位或16位RSA加密芯片。

RSA加接密功耗只相当于市面上普通8位16位RSA加密芯片的十分之一。

2.1.产品特点高性能、低功率32位CPU内核64K以上字节用户数据存储区;内嵌真随机数发生器，符合FIPS140-2标准;外部时钟频率范围1~10M Hz;支持UART接口最高支持1.25Mbps通讯速率;通讯速率远远超过普通8位16位智能卡芯片为基础的RSA加密芯片;芯片安全性能，采用通过国际智能卡安全检测标准EAL5+,高于8位16位的智能卡加密芯片。

2.2.安全特性电压检测模块对抗高低电压攻击;频率检测模块对抗高低频率攻击;多种检测传感器：高压和低压传感器，频率传感器、滤波器、脉冲传感器、温度传感器，具有传感器寿命测试功能，一旦芯片检测到非法探测，将启动内部的自毁功能;芯片防篡改设计，唯一序列号;总线加密，具有金属屏蔽防护层，探测到外部攻击后内部数据自毁;硬件RSA、3DES算法协处理器;32位可编程算法协处理器;MMU存储器管理单元，可灵活设置SYS\APP模式及授予相应权限;程序和数据均加密存储;安全认证目标：EAL5+。

2.3.产品功能支持产生存储多条公私钥RSA密钥支持1024-1984位、2048位可定制公钥指数可以设定多种模式公私钥文件安全权限可以自定义支持SHA1、SHA256摘要算法支持DES、3DES算法支持DES 3DES过程密钥支持AES算法支持标准二进制、记录等文件系统2.4.技术参数工作电压范围：1.8v—5.5v;工作温度：-20℃～+85℃;ESD保护：大于4KV;封装形式：SSOP20(可定制封装)。

⏹封装功能 大容量增强型，基于ARM 安全智能卡内核的国密安全芯片内嵌SM1、SM2、SM3、SM4国密加密算法RJMU401数据手册⏹内核：高性能32位ARM SC100 CPU — 双总线架构，DMA 加速，快速中断响应— 支持ARM 和Thumb 指令集— 三级流水线— 采用软内核技术，防止外部对其进行扫描 — 采用小端存储格式— 主频为32MHz ，可进行3、4分频，系统默认工作频率8M ⏹存储器— 8KB ROM— 18K RAM— 128～550KB 的FLASH 存储器⏹时钟、复位和电源管理— 1.6V~5.5V 供电— CPU 时钟可由软件配置为内部时钟— 内置32 MHz 高速RC 振荡器，支持3/4分频 — 内置多功能时钟发生电路— 内置32 KHz 低功耗RC 振荡器 ⏹多达6个定时器— 3个16位通用定时器、— 1个ETU 定时器— 1个Wake-up 定时器— 1个32位看门狗定时器⏹多种密码算法— 对称算法：DES 、T-DES 、AES 、SM1、SM4— 非对称算法：RSA 、SM2— 摘要算法：SM3、SHA-256⏹安全特性— 存储保护单元（MPU ）— 频率检测功能— 存储总线检测功能，防FIA 攻击 — 抗EMA/DEMA 攻击 — 硬件CRC16/32电路校验 — 硬件真随机发生器 — 防篡改检测电路 ⏹外围接口— 1路智能卡接口，符合ISO7816标准，支持T=0/T=1协议— 1路SWP 接口，速率高达1.2Mbps — 1路SPI 主从接口— 1路UART 接口— 高达15路GPIO ，支持多种中断方式，多达12路GPIO 可复用 ⏹应用市场— 城市一卡通PBOC 终端、一卡通、银行POS 机、移动无线支付等金融支付— SIM 卡、JA VA 卡、ESIM 卡等领域 — 嵌入式软件安全保护— 手机、通信模块、路由器、对讲机等数据加密 — 监控设备、自动化控制 VSOP8LSSOP20L1.1概述 (3)1.2系统架构 (4)2、性能参数 (6)2.1处理器系统 (6)2.2存储单元 (6)2.3中断控制器 (7)2.4时钟与定时器 (7)2.5安全性及物理防护 (8)2.6对外接口 (10)2.7算法性能 (11)2.8模块功耗性能 (12)2.9其他模块 (14)2.10模拟模块 (14)3、引脚定义 (15)3.1引脚定义图：SSOP_20L (15)3.2引脚定义图：VSOP_8L (16)4、接口电气特性 (17)4.1测试条件 (17)4.1.1 最小和最大数值 (17)4.1.2 典型数值 (17)4.27816接口电气特性 (17)4.2.1绝对最大额定值 (18)4.3SPI接口电气参数 (18)4.3.1绝对最大额定值 (19)5、电源模块设计及工作条件 (21)5.1电源电路模块设计 (21)5.2推荐工作参数 (22)6 、SPI功能描述 (23)6.1概述 (23)6.2时钟信号的相位和极性 (23)7、应用电路图 (25)7.1RJMU401FHO与STM32F103的7816参考电路 (25)7.2RJMU401FHO的SPI参考电路 (25)7.3RJMU401EHV与STM32F103的7816参考电路 (26)8、电气特性 (27)9、芯片封装信息 (28)10、订货信息 (30)附录一：简称及缩略语 (32)1、简介1.1 概述RJMU401安全芯片是一个基于32位RISC处理器的SOC芯片，具备高处理能力、高安全性、低功耗、低成本等特点。

加密芯片工作原理加密芯片是一种专门用于实现信息安全功能的芯片，它能够在存储和传输信息时进行加密和解密，以保证数据的机密性、完整性和实时性。

它是一种综合应用的信息处理技术，广泛用于计算机安全系统，如银行支付系统、政府机关传输信息系统、企业内部信息系统等。

一、加密芯片基本结构及原理加密芯片由多种功能子部件组成，包括加密芯片外壳、芯片片内电路及存储单元。

加密芯片外壳由金属或塑料材质制成，主要用于连接外部设备，保护芯片内部结构，并传输外来信息与芯片之间的信号，使芯片能够正常工作。

芯片片内电路包括处理器、控制器、集成电路、存储单元等，主要用于实现加密芯片的数据处理能力，其中最重要的子部件是微处理器，它可以根据外部程序指令，实现对外来数据的加密、解密、签名、校验等功能。

二、加密芯片的加密方法加密芯片的加密方法主要分为私钥加密和公钥加密两种，它们分别使用两种不同的密钥结构，其功能也有所区别。

1.私钥加密：私钥加密是使用相同的密钥，将明文利用密码算法加密成密文的一种方法。

它能够提供较高的安全级别，但它的缺点是，由于在加密和解密时使用的都是同一个密钥，容易被黑客破解，因此，它通常不适用于网络环境下安全传输信息。

2.公钥加密：公钥加密是利用一对不同的密码，分别表示发送者的公钥和接收者的私钥，将明文加密成密文的一种方法。

由于加密和解密使用的都是两个不同的密钥，因此，公钥加密能够提供更高的安全性，在实时认证和安全传输信息等方面有着广泛的应用。

三、加密芯片的应用加密芯片通常用于在存储和传输数据时，实现数据的加密和解密。

常见的应用场景包括以下几种：1.付系统：加密芯片可以用于银行、信用卡、货币支付等支付系统中，以保证数据的安全性。

2.子商务：使用加密芯片可以实现在电子商务交易中的信息加密，避免黑客利用信息窃取等行为，以确保客户的隐私安全。

3.子政务：加密芯片可以用于政府机关的信息传输，如电子税务系统、电子政务系统等，以保证信息安全。

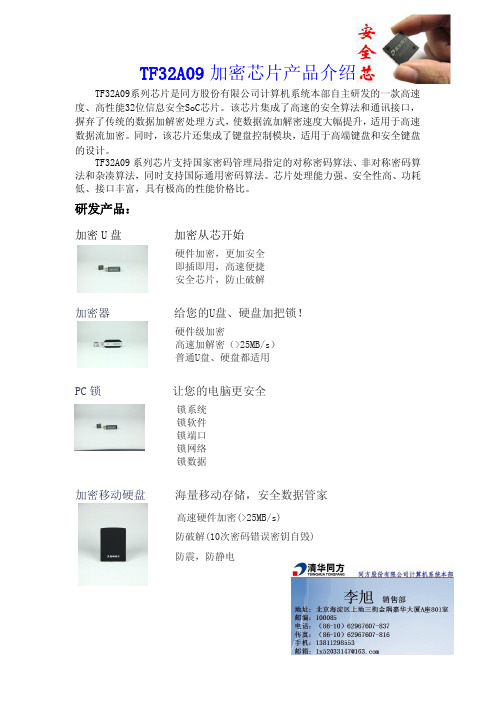

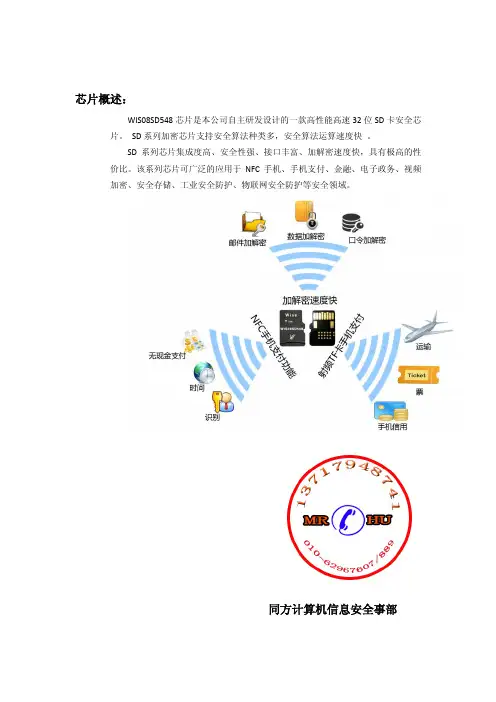

TF32A09加密芯片产品介绍TF32A09系列芯片是同方股份有限公司计算机系统本部自主研发的一款高速度、高性能32位信息安全SoC芯片。

该芯片集成了高速的安全算法和通讯接口，摒弃了传统的数据加解密处理方式，使数据流加解密速度大幅提升，适用于高速数据流加密。

同时，该芯片还集成了键盘控制模块，适用于高端键盘和安全键盘的设计。

TF32A09系列芯片支持国家密码管理局指定的对称密码算法、非对称密码算法和杂凑算法，同时支持国际通用密码算法。

芯片处理能力强、安全性高、功耗低、接口丰富，具有极高的性能价格比。

研发产品：
加密U盘加密从芯开始
硬件加密，更加安全
即插即用，高速便捷
安全芯片，防止破解
加密器给您的U盘、硬盘加把锁！
硬件级加密
高速加解密（>25MB/s）
普通U盘、硬盘都适用
PC锁让您的电脑更安全
锁系统
锁软件
锁端口
锁网络
锁数据
加密移动硬盘海量移动存储，安全数据管家
高速硬件加密(>25MB/s)
防破解(10次密码错误密钥自毁)
防震，防静电。

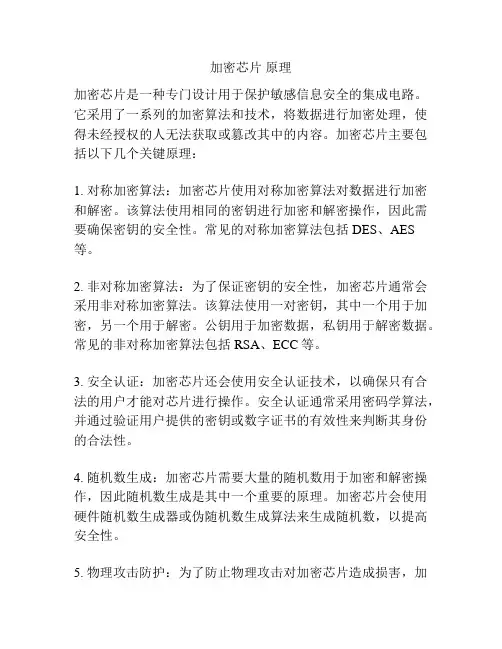

加密芯片原理
加密芯片是一种专门设计用于保护敏感信息安全的集成电路。

它采用了一系列的加密算法和技术，将数据进行加密处理，使得未经授权的人无法获取或篡改其中的内容。

加密芯片主要包括以下几个关键原理：
1. 对称加密算法：加密芯片使用对称加密算法对数据进行加密和解密。

该算法使用相同的密钥进行加密和解密操作，因此需要确保密钥的安全性。

常见的对称加密算法包括DES、AES 等。

2. 非对称加密算法：为了保证密钥的安全性，加密芯片通常会采用非对称加密算法。

该算法使用一对密钥，其中一个用于加密，另一个用于解密。

公钥用于加密数据，私钥用于解密数据。

常见的非对称加密算法包括RSA、ECC等。

3. 安全认证：加密芯片还会使用安全认证技术，以确保只有合法的用户才能对芯片进行操作。

安全认证通常采用密码学算法，并通过验证用户提供的密钥或数字证书的有效性来判断其身份的合法性。

4. 随机数生成：加密芯片需要大量的随机数用于加密和解密操作，因此随机数生成是其中一个重要的原理。

加密芯片会使用硬件随机数生成器或伪随机数生成算法来生成随机数，以提高安全性。

5. 物理攻击防护：为了防止物理攻击对加密芯片造成损害，加
密芯片通常还会采取物理攻击防护措施。

这些措施包括使用特殊材料制作芯片外壳、添加防烧蚀层、引入电压监测、温度监测等。

综上所述，加密芯片利用对称和非对称加密算法、安全认证、随机数生成和物理攻击防护等原理，确保敏感信息的安全性。

通过使用加密芯片，可以有效保护数据在传输和存储过程中的机密性、完整性和可靠性。

aes芯片AES芯片，全称高级加密标准（Advanced Encryption Standard），是一种对称密钥加密算法。

它是美国国家标准技术研究所（NIST）于2001年发布的一种加密标准，用于替代原有的Data Encryption Standard（DES）算法。

AES芯片是一种专门设计用于加密和解密数据的硬件设备。

它被广泛应用于各种领域，包括电子支付、电子政务、网络通信、智能卡以及数据存储等。

AES芯片的核心是电路设计和密码学算法，它能够快速、高效地对数据进行加密和解密，保证数据的安全性和机密性。

AES芯片采用的是对称密钥加密算法，即加密和解密使用相同的密钥。

它使用固定长度的密钥（128位、192位或256位），以固定大小的数据块（128位）为单位进行加密。

AES 算法采用轮密钥加算法，将数据块进行多轮迭代加密，每一轮都使用不同的子密钥进行混淆和置换操作，最终得到密文。

AES芯片具有以下几个主要特点：1. 安全性强：AES算法经过了广泛的安全分析和验证，被认为是较为安全的加密算法之一。

它具有很高的防抵御密码分析攻击的能力，能够有效保护数据的安全性。

2. 速度快：AES芯片采用硬件设计实现算法，相较于软件实现更加高效。

它能够在很短的时间内对大量数据进行加密和解密操作，满足高速数据处理的需求。

3. 灵活性强：AES芯片支持多种密钥长度的选择，根据不同的应用场景和安全需求可以选择128位、192位或256位的密钥长度。

同时，AES芯片还支持多种工作模式，包括电子密码本模式（ECB）、密码分组链接模式（CBC）等，提供了更多的加密方案。

4. 兼容性好：AES算法已经成为许多标准和协议的基础，得到广泛的应用和支持。

AES芯片与各种硬件和软件平台兼容性良好，可以方便地集成到各种系统中。

AES芯片在现代信息安全的保护中发挥着重要的作用。

它能够保护敏感数据不被未经授权的访问，确保数据的完整性和机密性。
