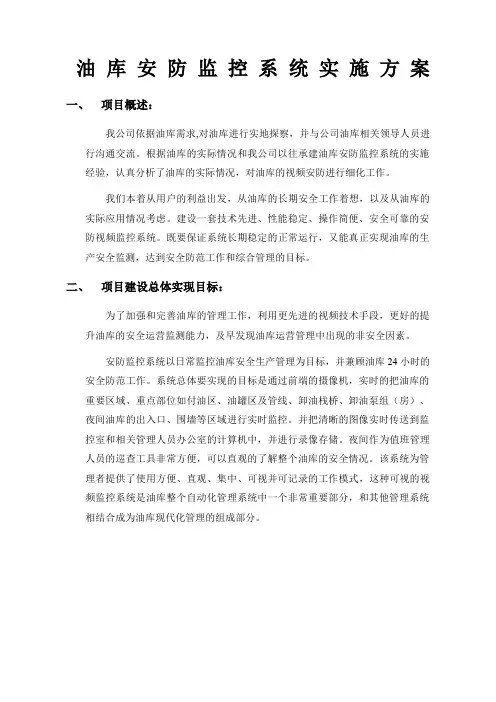

油库安防监控系统实施方案一、项目概述：我公司依据油库需求,对油库进行实地探察，并与公司油库相关领导人员进行沟通交流。
根据油库的实际情况和我公司以往承建油库安防监控系统的实施经验，认真分析了油库的实际情况，对油库的视频安防进行细化工作。
我们本着从用户的利益出发，从油库的长期安全工作着想，以及从油库的实际应用情况考虑。
建设一套技术先进、性能稳定、操作简便、安全可靠的安防视频监控系统。
既要保证系统长期稳定的正常运行，又能真正实现油库的生产安全监测，达到安全防范工作和综合管理的目标。
二、项目建设总体实现目标：为了加强和完善油库的管理工作，利用更先进的视频技术手段，更好的提升油库的安全运营监测能力，及早发现油库运营管理中出现的非安全因素。
安防监控系统以日常监控油库安全生产管理为目标，并兼顾油库24小时的安全防范工作。
系统总体要实现的目标是通过前端的摄像机，实时的把油库的重要区域、重点部位如付油区、油罐区及管线、卸油栈桥、卸油泵组（房）、夜间油库的出入口、围墙等区域进行实时监控。
并把清晰的图像实时传送到监控室和相关管理人员办公室的计算机中，并进行录像存储。
夜间作为值班管理人员的巡查工具非常方便，可以直观的了解整个油库的安全情况。
该系统为管理者提供了使用方便、直观、集中、可视并可记录的工作模式，这种可视的视频监控系统是油库整个自动化管理系统中一个非常重要部分，和其他管理系统相结合成为油库现代化管理的组成部分。
三、油库的基本情况：油库库区是一座地域比较宽阔、方正、整齐，各功能工作区比较分明的建筑群体，库区周边有工厂、村庄及铁路干线，周边环境比较复杂，油库的安全管理工作就更为重要。
随着数字技术、计算机技术和网络技术的发展，安防行业也得到了飞速的发展，数字化、网络化以及对视频高清的要求是目前安防行业的发展主流。
所以建议建设一套全新的视频安防监控系统，可满足油库目前的安全管理及未来发展的要求。
四、系统设计1、监控室位置：监控室设在油库办公楼，可根据需求增设付控，副控室根据需求设在库区办公楼领导办公室等，副控可控制全部摄像机云台、镜头；2、摄像机的设置点：系统共设计摄像机8个点：库区4个点；付油区2个点；卸油栈桥2个点；3、摄像机立杆示意图：（省略）4、线缆敷设：A、系统设计视频传输采用光缆，主要优点是光信号传输，无干扰、无衰减，可以传输语音、数据、视频的信号；对下埋部分采用重铠直埋光缆，其他部分采用普通空挂光缆,穿PVC管；B、系统电源线：根据油库的特殊环境，对下埋部分采用铠装阻燃线缆；其他部分采用阻燃线缆；电源线选用KVVP22 3×1.5；同方向采用串接的方式，穿PVC管；5、系统防雷：雷电感应到附近的导体中形成过的电压瞬间可高达几千伏，通过已有的线路入侵设备系统，造成电子设备失效或永久性损坏。
油库监控方案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】油库安防监控系统实施方案一、项目概述：我公司依据油库需求,对油库进行实地探察，并与公司油库相关领导人员进行沟通交流。
根据油库的实际情况和我公司以往承建油库安防监控系统的实施经验，认真分析了油库的实际情况，对油库的视频安防进行细化工作。
我们本着从用户的利益出发，从油库的长期安全工作着想，以及从油库的实际应用情况考虑。
建设一套技术先进、性能稳定、操作简便、安全可靠的安防视频监控系统。
既要保证系统长期稳定的正常运行，又能真正实现油库的生产安全监测，达到安全防范工作和综合管理的目标。
二、项目建设总体实现目标：为了加强和完善油库的管理工作，利用更先进的视频技术手段，更好的提升油库的安全运营监测能力，及早发现油库运营管理中出现的非安全因素。
安防监控系统以日常监控油库安全生产管理为目标，并兼顾油库24小时的安全防范工作。
系统总体要实现的目标是通过前端的摄像机，实时的把油库的重要区域、重点部位如付油区、油罐区及管线、卸油栈桥、卸油泵组（房）、夜间油库的出入口、围墙等区域进行实时监控。
并把清晰的图像实时传送到监控室和相关管理人员办公室的计算机中，并进行录像存储。
夜间作为值班管理人员的巡查工具非常方便，可以直观的了解整个油库的安全情况。
该系统为管理者提供了使用方便、直观、集中、可视并可记录的工作模式，这种可视的视频监控系统是油库整个自动化管理系统中一个非常重要部分，和其他管理系统相结合成为油库现代化管理的组成部分。
三、油库的基本情况：油库库区是一座地域比较宽阔、方正、整齐，各功能工作区比较分明的建筑群体，库区周边有工厂、村庄及铁路干线，周边环境比较复杂，油库的安全管理工作就更为重要。
随着数字技术、计算机技术和网络技术的发展，安防行业也得到了飞速的发展，数字化、网络化以及对视频高清的要求是目前安防行业的发展主流。
安防监控报警系统设计方案安防监控报警系统是一种结合了视频监控和报警功能的安全防护系统。
它通过安装在需要监控的区域的摄像头或其他感应器，对目标进行实时监控，并在发现异常情况时发出报警信号，以及时采取相应的措施。
以下是一个关于安防监控报警系统设计的方案。
一、硬件设备选择1.摄像头：选择高清摄像头，并考虑其拍摄角度、分辨率、灵敏度等参数，以确保能够覆盖到监控区域的所有区域，并能够清晰地录制画面。
2.传感器：根据实际需要，选择合适的传感器，如红外传感器、烟雾传感器、门磁传感器等，以便在发生异常情况时能够及时发出报警信号。
3.视频存储设备：选择高容量的硬盘或网络存储设备，以便存储大量的视频监控录像，并支持远程访问和回放功能。
4.控制中心设备：选择性能稳定、操作简便的控制中心设备，用于终端用户远程查看视频监控画面和报警信息。
二、系统架构设计1.视频监控系统：摄像头采集到的视频信号通过网线或者无线方式传输到控制中心设备，并通过控制中心软件进行实时监控和录制。
2.报警系统：传感器检测到异常情况后，通过有线或者无线方式将报警信号发送给控制中心设备，并触发报警响应动作。
3.控制中心：控制中心设备接收到视频和报警信号后，经过处理和分析，将异常事件记录下来，并通过界面显示给终端用户，同时触发警报和报警联动措施。
三、报警联动措施1.发出警报声音：控制中心设备在触发报警信号后，通过喇叭或者声音播放设备发出警报声音，以引起周围人员的注意。
3.触发物理防护措施：根据实际情况，可以设置自动触发物理防护措施，例如自动关闭门窗、启动防盗门锁等。
4.触发视频录制和远程访问：一旦发生异常情况，控制中心设备会自动触发视频录制功能，并将录制的视频存储起来，以便后续的证据查明和回放。
同时，终端用户可以通过远程访问软件查看实时监控画面，以便及时了解情况。
四、系统管理和维护1.系统管理：设置合适的权限管理机制，确保只有授权人员才能访问和管理系统，以防止未授权人员的闯入。
2023年油库消防安全自动控制报警系统设计方案一、引言随着社会的发展和进步，石化行业的发展也日益迅猛，油库作为储存石油产品的重要设施，其安全管理和消防防护工作显得尤为重要。
为了提高油库的安全性和消防防护水平，我公司决定设计一套先进的油库消防安全自动控制报警系统，以实现消防设施的自动化控制和报警。
二、系统应用场景和功能需求油库消防安全自动控制报警系统主要应用于油库的安全管理和消防防护工作。
具体功能需求如下：1. 火灾报警功能：系统要能及时准确地检测到火灾，并通过声光告警器、电话自动报警等手段进行报警。
2. 环境监测功能：系统要能实时检测油库内部的温度、湿度、气体浓度等环境参数，并能发出预警。
3. 灭火设施自动控制功能：系统要能实现对油库内的灭火设施，如喷淋系统、泡沫系统等的自动控制。
4. 通风系统自动控制功能：系统要能实现对油库内的通风系统的自动控制，根据环境参数的变化进行智能调节。
5. 视频监控功能：系统要能实时监控油库内外的情况，及时发现可疑情况并进行录像存储。
6. 数据记录与分析功能：系统要能对油库内部的环境参数、报警事件等数据进行记录和分析，为日后的管理提供参考。
三、系统硬件设计1. 火灾探测器：采用多种类型的火灾探测器，如烟感、热感、光感等，在关键区域布置，并与报警控制器连接。
2. 温湿度传感器：采用高精度的温湿度传感器，安装在油库的不同位置，监测环境参数的变化。
3. 气体传感器：采用多种气体传感器，如可燃气体、有毒气体等，安装在油库的关键区域，实时检测气体浓度。
4. 喷淋系统：采用高效的喷淋系统，根据火灾探测器的信号，自动启动喷淋装置，并实现智能调节。
5. 泡沫系统：采用专业的泡沫系统，根据火灾探测器的信号，自动启动泡沫装置，并实现智能调节。
6. 通风系统：采用智能的通风系统，根据环境参数的变化，自动调节通风设备的运行，保持油库内的空气流通。
7. 视频监控系统：采用高清的视频监控设备，覆盖油库内外的关键区域，实时监控并进行录像存储。

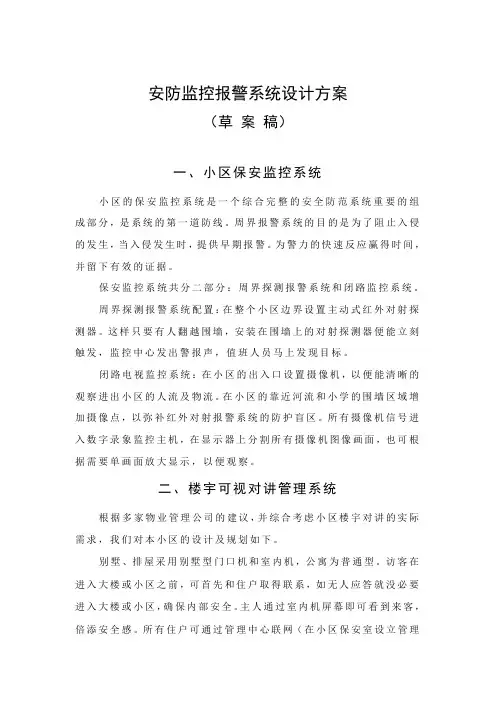

安防监控报警系统设计方案（草案稿）一、小区保安监控系统小区的保安监控系统是一个综合完整的安全防范系统重要的组成部分，是系统的第一道防线。
周界报警系统的目的是为了阻止入侵的发生，当入侵发生时，提供早期报警。
为警力的快速反应赢得时间，并留下有效的证据。
保安监控系统共分二部分：周界探测报警系统和闭路监控系统。
周界探测报警系统配置：在整个小区边界设置主动式红外对射探测器。
这样只要有人翻越围墙，安装在围墙上的对射探测器便能立刻触发，监控中心发出警报声，值班人员马上发现目标。
闭路电视监控系统：在小区的出入口设置摄像机，以便能清晰的观察进出小区的人流及物流。
在小区的靠近河流和小学的围墙区域增加摄像点，以弥补红外对射报警系统的防护盲区。
所有摄像机信号进入数字录象监控主机，在显示器上分割所有摄像机图像画面，也可根据需要单画面放大显示，以便观察。
二、楼宇可视对讲管理系统根据多家物业管理公司的建议，并综合考虑小区楼宇对讲的实际需求，我们对本小区的设计及规划如下。
别墅、排屋采用别墅型门口机和室内机，公寓为普通型。
访客在进入大楼或小区之前，可首先和住户取得联系，如无人应答就没必要进入大楼或小区，确保内部安全。
主人通过室内机屏幕即可看到来客，倍添安全感。
所有住户可通过管理中心联网（在小区保安室设立管理中心），管理中心可呼叫任一住户，住户亦可呼叫管理中心。
管理中心可监视、监听所有来访客人，并自动纪录数个呼叫信息。
一套功能完善、质量可靠的楼宇可视对讲系统在带给用户安全感的同时，也带来了通讯上的便利，同时成为物业管理的好帮手。
三、室内安防报警系统小区和住宅的安全是智能小区首要解决的问题。
长期以来，人们在家居安全防盗、防抢问题上，经常采用的解决方案是安装防盗门、防撬锁和防入寝钢窗；防煤气泄露、防火灾以及遇险紧急求助问题上几乎没有任何措施。
在这样的条件下，遇险时无法逃生和求救，以及遇难后无人知晓事件。
在科技高速发展的今天，利用科技手段和有效的物业管理，彻底改变从单一封闭、被动型安全防范模式向多元化、综合化电控化、网络化以及主动报警处理模式发展。
安防监控报警系统设计方案安防监控报警系统，作为现代安全防范体系的核心部分，已成为各类场所不可或缺的组成部分。
下面，我将结合自己十年方案写作的经验，为大家详细阐述一套安防监控报警系统设计方案。
一、项目背景随着我国经济的快速发展，城市化进程加快，公共场所、企事业单位、居民小区等场所的安全防范需求日益凸显。
传统的安防手段已无法满足现代社会的需求，因此，一套高效、智能的安防监控报警系统显得尤为重要。
二、系统设计目标1.实现对重点区域、部位的全天候、实时监控，确保安全无死角。
2.提高报警系统的准确性、及时性，降低误报、漏报现象。
3.实现远程监控、远程报警，提高管理效率。
4.系统具备较高的稳定性、可靠性，适应各种恶劣环境。
5.系统易于扩展，满足未来安防需求。
三、系统设计原则1.先进性：采用最新的安防技术，确保系统具备较高的性能。
2.实用性：根据实际需求，合理配置系统资源，提高性价比。
3.安全性：确保系统运行安全，防止外部攻击和内部泄露。
4.可靠性：系统具备较强的抗干扰能力，保证正常运行。
5.易用性：界面简洁，操作方便，易于上手。
四、系统架构1.前端设备：包括摄像头、报警探测器、门禁设备等，实现对重点区域、部位的实时监控。
2.传输设备：采用有线和无线相结合的方式，将前端设备采集到的信息传输至后端。
3.后端设备：包括录像机、报警主机、服务器等，负责处理前端设备传输的信息，实现远程监控、报警等功能。
4.显示设备：包括监视器、电脑等，用于显示实时监控画面和报警信息。
五、系统功能设计1.实时监控：对重点区域、部位进行全天候监控，确保安全无死角。
2.报警联动：当发生异常情况时，系统自动发出报警信号，并联动相关设备进行处理。
3.录像存储：前端设备采集到的视频信息可实时存储至后端设备，方便事后查询和分析。
4.远程监控：通过互联网或局域网，实现远程实时监控和报警。
5.数据统计：系统可自动统计报警次数、报警类型等信息，便于分析和决策。
2024年油库消防安全自动控制报警系统设计方案____年油库消防安全自动控制报警系统设计方案一、引言随着工业化的不断发展，石油和石化行业的规模不断扩大。
油库作为储存石油和石化产品的重要基础设施，其安全问题日益凸显。
油库火灾事故一旦发生，将造成巨大的物质损失和人员伤亡。
因此，设计一套高效、可靠的油库消防安全自动控制报警系统变得尤为重要。
二、系统概述本系统旨在提供一套可靠的油库消防安全自动控制报警系统，实现对油库内部火灾、泄漏等安全事件的快速监测、报警和控制。
系统主要包括以下模块：火灾监测模块、泄漏监测模块、报警控制模块、图像监控模块和数据管理模块。
三、系统具体设计3.1 火灾监测模块火灾监测模块主要由传感器、控制器和报警装置组成。
传感器负责实时监测油库内部的温度、烟雾、可燃气体等指标，传感器将监测到的数据传输给控制器进行处理。
控制器通过判断传感器数据的阈值，确定是否触发报警装置。
报警装置可以通过声光、短信、电话等方式提醒人员火灾事故的发生。
3.2 泄漏监测模块泄漏监测模块主要由液位传感器和流量传感器组成。
液位传感器负责监测油库内部的液位变化，流量传感器负责监测油库内部的液体流动情况。
传感器将监测到的数据传输给控制器进行处理，控制器通过判断传感器数据的阈值，确定是否触发报警装置。
报警装置同样可以通过声光、短信、电话等方式提醒人员泄漏事故的发生。
3.3 报警控制模块报警控制模块通过与火灾监测模块、泄漏监测模块的控制器相连，实现对报警装置的控制。
当控制器判断发生火灾或泄漏事故时，报警控制模块会触发相应的报警装置，及时警示人员并启动相应的灭火设备和应急喷淋系统。
3.4 图像监控模块图像监控模块采用高清摄像头通过网络传输，实时监测油库内部的情况。
监控画面将传输给视频监控控制器，控制器对监控画面进行实时处理，并将处理后的画面显示在监控中心。
通过图像监控模块，可以实时了解油库内的安全状况，并及时发现异常情况。
3.5 数据管理模块数据管理模块负责对系统中的数据进行采集、存储和分析。

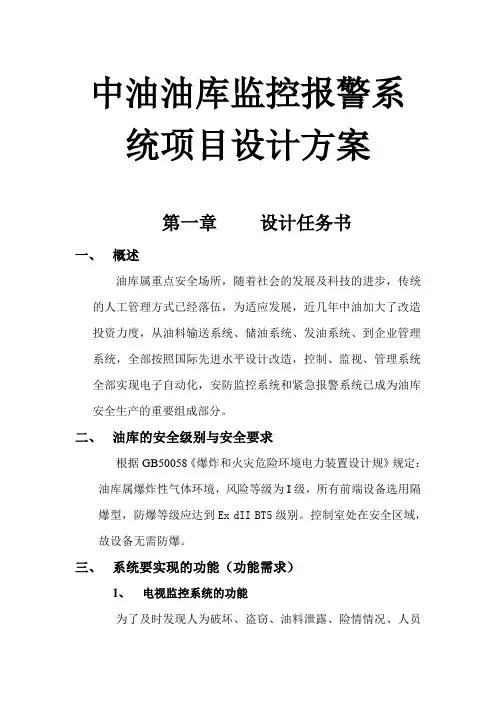

中油油库监控报警系统项目设计方案第一章设计任务书一、概述油库属重点安全场所，随着社会的发展及科技的进步，传统的人工管理方式已经落伍，为适应发展，近几年中油加大了改造投资力度，从油料输送系统、储油系统、发油系统、到企业管理系统，全部按照国际先进水平设计改造，控制、监视、管理系统全部实现电子自动化，安防监控系统和紧急报警系统已成为油库安全生产的重要组成部分。
二、油库的安全级别与安全要求根据GB50058《爆炸和火灾危险环境电力装置设计规》规定：油库属爆炸性气体环境，风险等级为I级，所有前端设备选用隔爆型，防爆等级应达到Ex dII BT5级别。
控制室处在安全区域，故设备无需防爆。
三、系统要实现的功能（功能需求）1、电视监控系统的功能为了及时发现人为破坏、盗窃、油料泄露、险情情况、人员违规操作以及油料配送等现场的生产情况，特设立电视监控系统实时显示现场情况，记录视频图像为事故调查处理提供参考依据。
2、险情报警系统的功能当发现人为破坏、盗窃、油料泄露、火灾等情况后应在最短时间将警情告知安保部门和其它管理部门，特设立险情报警系统。
四、对系统的要求1、电视监控系统的要求（1）、在省公司设置控制中心，控制中心应能监视和控制所有油库的视频图像，调取录像资料。
（2）、根据现场情况，在各油库设置6~10部摄像机，摄像机的布防应满足全方位24小时监控，尽量减少死角。
清晰度在480线以上。
由于油库属易燃易爆高风险等级场合，所有前端设备应满足防爆要求，防爆等级应达到EX DII BT5级别。
（3）、为了使系统操作方便故设立两个控制室，主控制室设置在油库综合控制室，分控室设置在安保值班室。
（4）、在主控制室应能同时显示现场画面，并且要求视频资料保存30天以上。
（5）、分控室因满足实时监视和控制功能。
2、险情报警系统要求（1）、险情报警系统按照现场情况设置10~15个手动报警按钮。
（2）、在主控室和分控室设置报警信息显示设备和声光报警装置。

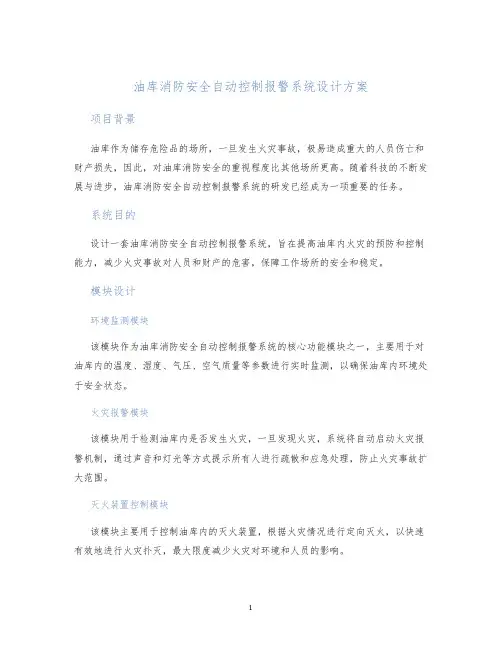

油库消防安全自动控制报警系统设计方案项目背景油库作为储存危险品的场所，一旦发生火灾事故，极易造成重大的人员伤亡和财产损失，因此，对油库消防安全的重视程度比其他场所更高。
随着科技的不断发展与进步，油库消防安全自动控制报警系统的研发已经成为一项重要的任务。
系统目的设计一套油库消防安全自动控制报警系统，旨在提高油库内火灾的预防和控制能力，减少火灾事故对人员和财产的危害，保障工作场所的安全和稳定。
模块设计环境监测模块该模块作为油库消防安全自动控制报警系统的核心功能模块之一，主要用于对油库内的温度、湿度、气压、空气质量等参数进行实时监测，以确保油库内环境处于安全状态。
火灾报警模块该模块用于检测油库内是否发生火灾，一旦发现火灾，系统将自动启动火灾报警机制，通过声音和灯光等方式提示所有人进行疏散和应急处理，防止火灾事故扩大范围。
灭火装置控制模块该模块主要用于控制油库内的灭火装置，根据火灾情况进行定向灭火，以快速有效地进行火灾扑灭，最大限度减少火灾对环境和人员的影响。
远程监测管理模块该模块利用现代远程监测技术，实现对不同油库的实时监控，并能够连接到网络和云服务中心。
通过预警和统计分析等功能，及时发现和处理油库内的安全隐患或异常情况，以确保油库的安全和可靠性。
系统特点•安全可靠：系统具备多层次的安全防护措施，能够在火灾事故发生时迅速出警和处置。
•操作简便：系统的使用操作十分简便，响应快速，不需要专业知识就能够轻松掌握。
•实时监测：系统可以对油库内的各种参数进行实时监测，随时反映油库内部状态，并能够在第一时间进行处理。
•历史记录：系统可以对油库安全事件进行历史记录和分析，以为客户和监管机构提供数据支持和依据。
总结通过以上的介绍，我们了解了油库消防安全自动控制报警系统的设计方案。
系统不仅能够实现实时监测和控制，还具备多种安全和管理功能，能够实现远程管理、历史记录、预警等功能。
在未来的应用中，系统将发挥更大的作用，提高油库消防安全的综合管理水平，保障人民群众的生命和财产安全。
中油*******公司油库电视监控系统及险情报警系统设计方案甘肃长兴电控有限公司1 / 61月12005年设计方案目录第一章设计任务书第二章现场勘查报告一、现场平面图二、现场供电情况三、现场防雷接地系统分布情况现场照明情况四、系统功能设计方案第三章概述一、系统总体构思二、参考依据三、监控系统功能四、、监控系统原理（一）、前端设备布防及监控范围（二）（三）、监控中心设计（四）、网络功能设计、信号传输设计（五）（六）、系统布线设计（七）、系统扩展功能设计2 / 61五、险情报警系统功能设计第四章系统安全性设计方案一、系统供电设计二、系统防爆设计三、系统防雷接地设计第五章系统设备选型一、前端设备选型二、控制室设备选型三、防雷设备选型四、设备型号、生产厂家一览表第一章设计任务书一、概述油库属重点安全场所，随着社会的发展及科技的进步，传统的人工管理方式已经落伍，为适应发展，近几年中油加大了改造投资力度，从油料输送系统、储油系统、发油系统、到企业管理系统，全部按照国际先进水平设计改造，控制、监视、管理系统全部实现电子自动化，安防监控系统和紧急报警系统已成为油库安全生产的重要组成部分。
二、油库的安全级别与安全要求根据GB50058《爆炸和火灾危险环境电力装置设计规范》规定：油库属爆炸性气体环境，风险等级为I级，所有前端设备选用隔爆型，防爆等级级别。
控制室处在安全区域，故设备无需防爆。
应达到Ex dII BT5三、系统要实现的功能（功能需求）3 / 611、电视监控系统的功能为了及时发现人为破坏、盗窃、油料泄露、险情情况、人员违规操作以及油料配送等现场的生产情况，特设立电视监控系统实时显示现场情况，记录视频图像为事故调查处理提供参考依据。
2、险情报警系统的功能当发现人为破坏、盗窃、油料泄露、火灾等情况后应在最短时间内将警情告知安保部门和其它管理部门，特设立险情报警系统。
四、对系统的要求1、电视监控系统的要求（1）、在省公司设置控制中心，控制中心应能监视和控制所有油库的视频图像，调取录像资料。
（2）、根据现场情况，在各油库设置6~10部摄像机，摄像机的布防应满足全方位24小时监控，尽量减少死角。
清晰度在480线以上。
由于油库属易燃易爆高风险等级场合，所有前端设备应满足防爆要求，防爆等级级别。
EX DII BT5应达到（3）、为了使系统操作方便故设立两个控制室，主控制室设置在油库综合控制室，分控室设置在安保值班室。
（4）、在主控制室应能同时显示现场画面，并且要求视频资料保存30天以上。
、分控室因满足实时监视和控制功能。
5（）2、险情报警系统要求个手动报警按钮。
、险情报警系统按照现场情况设置1（）10~154 / 61、在主控室和分控室设置报警信息显示设备和声光报警装置。
）（2以利以后升级与其它设备的对接。
报警系统应有联网及扩展功能，）、（3对操作人员技术培训五、为了使系统安全稳定的运行，设计施工单位应对使用单位的操作人员进行培训，使操作人员能熟练的操作系统，解决简单的故障。
五、售后服务当系统发生故障时设计施工单位应及时排除故障，使系统在最短时间内投入正常运行。
六、建设工期整个系统建设工期为三个月。
公司投资与建设管理部*******中油年20055 / 61第二章现场勘查报告为了给方案设计提供重要依据，使设计方案真实可行，我公司会同甲方技术人员于2005年1月11日至13日对现场情况进行了勘查，具体勘查情况如下：一、现场平面图（附图一）二、现场供电情况现场设置有一个总配电室，设有两路外界电源和后备发电机。
在办公楼、综合控制室、警消楼各设置一个综合配电柜。
据油库设计图纸可以看出油库在综合控制室配有一套10KW的UPS电源，一旦停电自动切换到UPS供电，分钟内人工启动备用发电机。
5在监控系统的电源从综合控制室的配电柜引出。
现场供电图如附图二。
三、现场防雷接地系统分布情况由于油库属高风险等级场所，国家对雷电防护要求严格，所以油库在设计时，防雷设计是重中之中，直接关系到油库的安全。
根据设计图纸和现场勘查，油库有综合接地网，防雷设施非常完善，设有避雷针保护整个库区，以防雷电直击。
四、现场照明情况6 / 61油库在设计时在库区设置了高杆照明灯，根据光线情况自动开启或关闭，具体照明分布如附图四所示。
完全可以满足监控系统在夜间监视的光线要求。
五、现场地质情况及电磁环境油库建设在远离人群居住的场所。
地质条件为黄土耕地，土质较好，导电性能理想。
根据现场勘查，没有强电磁干扰的环境，只有380V 动力电在油库边缘穿过，不足以对系统造成干扰。
7 / 61第三章系统设计方案一、系统设计概述为适应当前工业现代化形式，提高储油库的安全性，加强管理，利用自动化控制系统进行控制和管理显得非常必要。
为了及时发现人为破坏、盗窃、油料泄露、火灾情况、人员违规操作以及油料配送等现场的生产情况，特设立电视监控系统实时显示现场情况，记录视频图像为事故调查处理提供参考依据。
我公司本着系统的可靠性、先进性、实用性、经济性、扩展性五大原则进行设计。
油库的整个安防工程，要求能够达到其使用性质的安全管理要求，并有很高的可靠性。
在具体设计中，选用先进．可靠．经济的各种设备，系统构成合理．科学．实用，并在技术上具有一定的超前性。

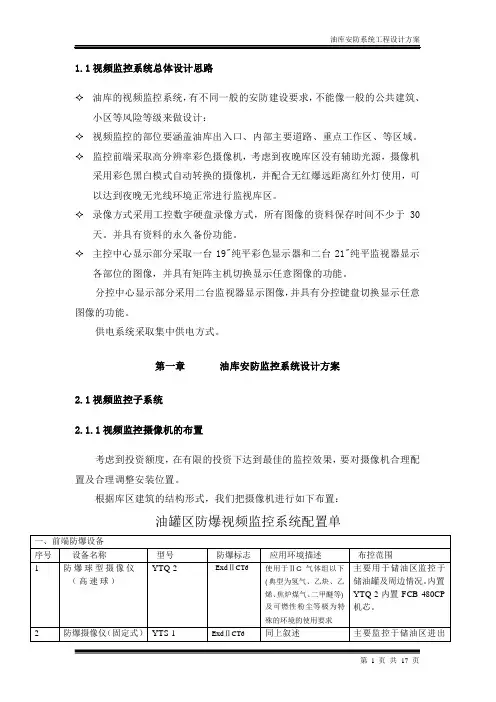

二、系统总体规划设计在油库各个重要部分，设置10部先进的彩色低照度一体化变焦摄像机，均置于防爆摄像仪防护罩内，室外架设在全方位防爆云台及支架上。
该系统采用目前先进的数字硬盘录像机，将各摄像机监视的画面24小时实时录像，并用17”液晶显示器分割画面显示，达到清晰．直观的效果。
在主控室设置由10台20寸LCD组成的电视墙一对一显示现场摄像机传来的图像。
主控制室内通过操作平台可以灵活．方便．安全地进行操作。
在油库的警消值班室设置一台29寸收监机和一套视频矩阵，实时显示现场8 / 61画面，灵活控制各个摄像机的动作。
在油库的重要区域和危险区域以及逃生路线上设置14个手动报警按钮。
报警信息传送到油库主、分控室的PLC报警控制装置，对整个报警信息进行控制管理。
由安装在主控室和分控室的“报显示牌”和大功率声光报警设备同步显示告知报警信息。
整个系统具有扩展性，可以支持以后设备增加及支持升级和联网。
三、系统设计参考依据GB50395-2007 《视频监控系统工程设计规范》GB50348-2004 《安全防范工程技术规范》GA 308-2000 《安全防范系统验收规则》GA/T 75-94 《安全防范工程程序与要求》GB50058《爆炸和火灾危险环境电力装置设计规范》2002GB50074—《石油库设计规范》2004—GB50343《建筑物电子信息系统防雷技术规范》国家或行业有关部门的规定和要求》《控施3》《控施》）—《控施）油库设计图纸（油（G1661、2四、电视监控系统功能设计9 / 61根据现场情况本监控系统设计由10套前端系统（防爆摄像仪、彩色低照度一体化变焦摄像机、防爆云台、解码器、防雷模块、支架等）、中心控制显示系统（硬盘录像主机、显示器、电视墙）及传输部分（视频线、电源线、控制线）组成。
、监控系统原理（一）、监控系统原理框图（附图五）1、监控系统电气原理图（附图六）2、前端摄像机布防设计（二）、前端摄像机的分区1根据现场勘查情况及用户需求，我们在库区设置了10台一体化带云台摄像机，整体分为储油区、发油区、卸油（输油）区、油品倒罐区和办公区五个区，每个区域摄像机分布数量如下表所示。
、摄像机监控范围图（附图七）2、摄像机平面布防图（附图八）3、摄像机分区表（附表一）4合计（台）位置序号摄像机数量（台）6储油区161发油区211卸油区3110 / 611倒油泵房4办公1合计摄像机数量：、控制室功能设计（三）为了使系统操作方便，特设置了两个控制室，一个主控制室一个分控室。
1、主控制室设计主控室设置在油库的“综合控制室”，主要完成系统的控制、显示、图像的记录与回放、网络传输等功能。
在主控室设置了一台数字硬盘录像主机，所有现场图像传送到主机，由主通过主机的网络接口将视频回放和云台镜头的控制。
机完成图像的压缩、记录、信号经由石油公司专用网传输到省公司的控制中心。
液晶收监机组成的电视墙，一对一实时显台LCD在主控室设置一套由10示摄像机采集的图像信号。
监视直观、方便一目了然。
2、分控室设计寸收监机，通过矩阵控制键盘，在分控室设置一台视频矩阵和一台29可以方便的切换画面、控制云台、镜头的动作等功能。
、主控室设计图（附图九）3、监控系统的网络功能设计（四）所有七座油库的监控信号通过石油公司局域按照设计方案书中的要求，11 / 61网传输到省公司的监控中心，在监控中心设置一台PC主机，装有客户端软件，集中管理。
可以监视和控制所有油库的视频图像，调取录像资料。
监控系统网络传输示意图（附图十）（五）信号传输部分设计根据现场勘查报告提供的线路长度情况（从前端摄像机到控制室的距离均在300米以内）和《视频监控系统工程设计规范》GB50395-2007规定—“300米以内的视频信号传输距离。
推荐选用SYV75-5的同轴电缆”我们选用SYV75-5的同轴云台镜头控制信号；RS4852*0.5电缆传输视频信号；采用屏蔽双绞线传输所示。
11信号传输示意图如附图（六）系统布线设计根据现场勘查情况和现行国家标准《视频监控系统工程设计规范》GB50395-2007、《安全防范工程技术规范》GB50348-2004、《民用闭路监视电视系的规定，系统布线以按下几点原则进行设计。
统工程技术规范》GB50198-94。
线路全程采用镀锌钢管保护，700mm、线路实埋，深度大于12、所有线缆一线到位。
特殊情况下要接头时，要设置接线箱，接线箱要高出地厘米。
30~50面、在线路跨越墙基础、马路等处时均设置保护套管。
3、线路走向尽可能简短。
45、电缆与电力线平行或交叉敷设时，其间距不得小于0.3m；与通讯线平行或交。
叉敷设时，其间距不得小于0.1m12 / 616、同轴电缆宜采取穿管暗敷或线槽的敷设方式。
当线路附近有强电磁场干扰时，电缆应在金属管内穿过，并埋入地下。
当必须采取架空敷设时，应采取防干扰措施。
线路敷设应符合现行国家标准《工业企业通信设计规范》的规定。
7、在线路上设置标识牌，标明线路走向、线路类型、填埋深度等信息。
8）、系统管线敷设图（见附图129）1310、控制室线路敷设图（见附图、线材选型11----SYV75-5、视频电缆1）主要电气参数(1)同轴电缆的特性阻抗同轴电缆的平均特性阻抗为50±2Ω,沿单根同轴电缆米。
2,其长度小于,中心平均值±3Ω的阻抗的周期性变化为正弦波(2)同轴电缆的衰减一般指500米长的电缆段的衰减值。
