CX-ONE安装指南

用于设定和控制变频器和伺服数据的应用软件。
用于创建和调试SYSMAC CS/CJ系列回路控制器(回路控制单元/板、过程控制CPU单元和回路控制CPU单元)的功能块程序的应用软件。
针对NS系列PT，自动将使用CX-Process Tool创建的功能块程序中的标签信息的屏幕数据输出为项目文件的应用软件。
帮助调试PLC的实用程序软件。它有助于监视I/O状态，并且可以监视/改变PLC中的当前值。
用于创建SYSMAC CS/CJ/CP/NSJ系列或C200HX/HG/HE串行通信板/单元与通用外部设备之间的协议(通信时序)的应用软件。
在计算机上模拟SYSMAC CS/CJ/CP/NSJ系列CPU单元操作以在没有CPU单元的情况下调试PLC程序。
在线用户注册时需要英特网连接，可以是调制解调器或者其他硬件连接方法。
支持软件：
下表列出可以从CX-One安装的支持软件
为SYSMAC CS/CJ/CP/NSJ系列、C系列和CVM1/C系列CPU单元创建和调试程序的应用软件。可为高速型位置控制单元创建和监视数据。
构建和设定FA网络的应用软件，例如，Controller Link、DeviceNet、CompoNet、CompoWay以及Ethernet网络。可以从这里启动路由模式组件和数据链接组件。DeviceNet配置功能也被包括了。

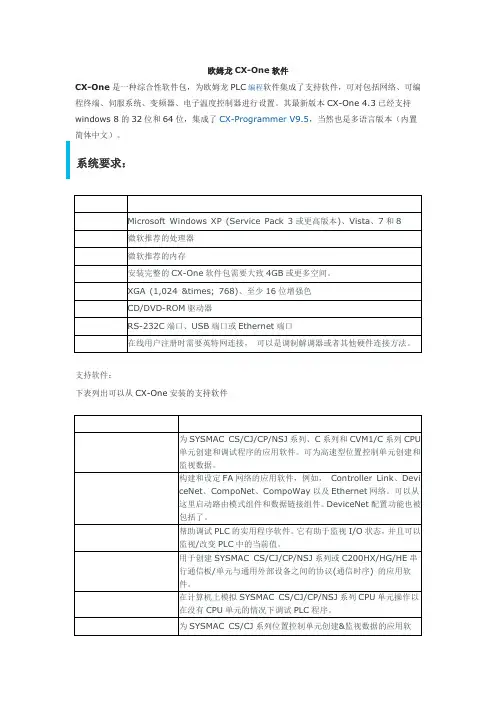

欧姆龙CX-One软件
CX-One是一种综合性软件包，为欧姆龙PLC编程软件集成了支持软件，可对包括网络、可编程终端、伺服系统、变频器、电子温度控制器进行设置。其最新版本CX-One 4.3已经支持windows 8的32位和64位，集成了CX-Programmer V9.5，当然也是多语言版本（内置简体中文）。
1600-0325-7848-5341

U


Ԏ᳡⬉ᴎ
598
᳔ᮄѻક䌘᭭䇋ⱏᔩ

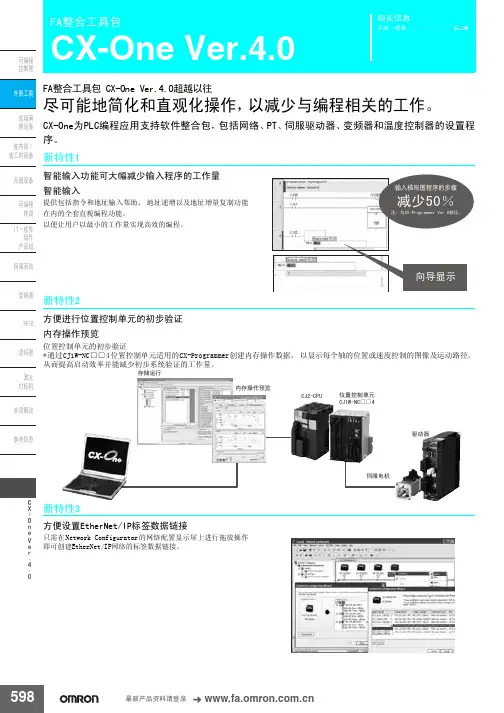

FA整合工具包 CX-One Ver.4.0
新特性4
方便复用既存程序
数据结构
除了可用于管理具有同类型数据的数组之外， 在相同的结构中， 数据结构也可用于管理不同类型的数据。 此外， 该工具包通过数 据名称和类型而非I/O存储器地址管理数据结构。使用数据结构可 创建用于数据处理的既存程序， 从而实现轻松再用。
新特性1
᮴㒓䆒໛
ৃ㓪⿟ 㒜ッ
,7g䕃ӊ 㒘ӊ
ѻક㒘
智能输入功能可大幅减少输入程序的工作量
智能输入
提供包括指令和地址输入帮助、 地址递增以及地址增量复制功能 在内的全套直观编程功能。 以便让用户以最小的工作量实现高效的编程。
䕧ܹẃᔶ೒⿟ᑣⱘℹ偸
‫ޣ‬ᇥˁ
⊼˖Ϣ&;3URJUDPPHU9HUⳌ↨DŽ

& ;
2 Q H 9 H U
600
᳔ᮄѻક䌘᭭䇋ⱏᔩ
FA整合工具包 CX-One Ver.4.0
轻松编程CX-Programmer
来自列表的辅助位输入
可以从列表中选择辅助位中的时钟脉冲标志、 条件标志以及其他特殊位， 免去了记住地址的必要。
ৃ㓪⿟ ᥻ࠊ఼
໪ೈᎹ‫݋‬
ᣝ✻ᷛᖫⱘՓ⫼乥⥛ᥦ߫ˈ ᳔ᐌ⫼ⱘᷛᖫᰒ冫೼᳔Ϟᮍ
⦄എ㔥 㒰䆒໛
ⳕᏗ㒓ˋ ⳕᎹᯊ䆒໛
᮴㒓䆒໛
地址递增
下一操作数的地址(包括输入位和输出位)加1并作为默认显示。 这样可以轻松输入连续的地址。
ৃ㓪⿟ 㒜ッ ,7g䕃ӊ 㒘ӊ ѻક㒘
Ԏ᳡㋏㒳
ব乥఼
‫ࠡܜ‬䕧ܹⱘഄഔ &,2 Ӯ㞾ࡼࡴ ᑊ԰Ў咬䅸᪡԰᭄ᰒ冫DŽ

CX-ONE软件配置网络通信配置软件CX-Integrator主要完成欧姆龙网络（包括以太网控制器网络现场总线DeviceNet、CompNET）和串口通信的配置,设置和调试工作。

CX-Protocol完成PLC使用协议宏功能，与第三方设备通信时第三方设备通信协议的编辑和调试。

CX-FLnet完成的是Plnet单元的参数编辑和传送也可以监视该网络中的单元状态。

CX-ConfiguratorFDT主要完成的是Profibus网络和KompoNet网络的配置、设置、和调试。

Network Configurator for EtherNetIP主要完成的是EtherNet/IP网络的配置，设置和调试。

PLC配置软件CX-Programmer针对欧姆龙PLC的单机调试主要完成PLC的内存数据区得监控和设定，编辑，调试和监控PLC的程序，继承设定启动其他相关软件。

CX-Simulato r配套cx-programmer完成某些PLC（cs、cj、cp1h）的模拟仿真调试。

SwitchBox Utility配套PLC模拟仿真调试时对PLC内部数据区得读取和修改。

元器件软件CX-Thermo完成对欧姆龙大多数温控器的参数的设置、读取和写入。

变频驱动配置软件CX-Motion主要针对运动控制单元MC进行系统参数的设定、编辑和监控可以创建和编辑位置数据并进行G语言程序的编写。

CX-Motion-MCH主要针对运动控制单元MCH进行系统参数的设定、编辑和监控可以创建和编辑位置数据并进行MCH专用语句的编写。

CX-Motion-NCF主要针对运动控制单元NCF进行系统参数的设定、编辑和监控监控可以创建和编辑位置数据.CX-Position对NC单元的参数和数据进行设置、传送以及定位序列的编写。

CX-Drivev编辑和设定变频器和伺服驱动器的参数。

HMI配置软件CX-Designer传送欧姆龙NS系列触摸屏的画面数据。

OMRON PLC 程序安装指南1.在电脑上安装CX-ONE 4.0 软件。

进入cx-one 4.0 的文件目录，找到setup.exe文件，双击，启动安装程序。

在安装过程中，首先安装Drivers Server，即驱动程序的服务功能，只能安装在C盘默认目录下，然后安装 frame V1.0 需要较长时间，请耐心等待。

然后根据需要选择要安装的内容，CX-Programmer和CX-Protocol一定要选则的，建议选择默认安装方式。

整个安装空间需要2-3G，请注意硬盘空间大小。

在安装过程中，需要输入软件序列号：1600-0201-1248-5301，以后的安装基本点确认即可。

2.PLC硬件设置PLC模块需要进行相应的硬件设置，见下表3.传送PLC程序采用网络线连接，网络线接法为点对点交叉网线，接法见下表：打开CX-Programmer选择：文件-新建，设备类型选择CJ1M-CPU23,网络类型选择Ethernet。

节点号选择10.同时，电脑的IP地址设定为192.168.1.12。

然后选择菜单栏中的在线按钮，下图中那个黄色三角形按钮。

当设备与电脑连接上后，选择菜单中的“PLC-传送-到PLC”，选择传送程序，参数设置等，最好全部传送，然后等待传送完毕。

此时PLC程序和设置参数已传送到PLC中。

下一步，再打开CX-Protocol程序。

从下图中可以选择连接到PLC连接方法类似于CX-Programmer，连接上后，选择“Download Procotols”菜单将CX-Protocol协议传送到PLC中。

此时PLC系统的所有程序及参数设置均已传送完毕。

SN：1600-0201-1347-53001600-0325-7848-53411600-0285-8143-5387。
