细集料砂当量试验方法之令狐文艳创作

细集料砂当量的试验步骤[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】细集料砂当量的试验步骤？【解答】1、用冲洗管将冲洗液加入试筒，直到最下面的100㎜刻度处（约需80mL试验用冲洗液）。

2、把相当于120g±1g干料重的湿样用漏斗仔细地倒入竖立的试筒中。

3、用手掌反复敲打试筒下部，以除去气泡，并使试样尽快润湿，然后放置10min.4、在试样静止10min±1min后，在试筒上塞上橡胶塞堵住试筒。

用手将试筒横向水平放置，或将试筒水平固定在振荡机上。

5、开动机械振荡器，在30s±1s的时间内振荡90次。

用手振荡时，仅需手腕振荡，不必晃动手臂，以维持振幅230㎜±25㎜，振荡时间和次数与机械振荡器同。

然后将试筒取下竖直放回试验台上，拧下橡胶塞。

6、将冲洗管插人试筒中，用冲洗液冲洗附在试筒壁上的集料，然后迅速将冲洗管插到试筒底部，不断转动冲洗管，使附着在集料表面的土粒杂质浮游上来。

7、缓慢匀速向上拔出冲洗管，当冲洗管抽出液面，且保持液面位于380㎜刻度线时，切断冲洗管的液流，使液面保持在380㎜刻度线处，然后开动秒表在没有扰动的情况下静置20min±15s.8、在静置20min后，用尺量测从试筒底部到絮状凝结物上液面的高度（h1）。

9、将配重活塞徐徐插入试筒里，直至碰到沉淀物时，立即拧紧套筒上的固定螺丝。

将活塞取出，用直尺插入套筒开口中，量取套筒顶面至活塞底面的高度h2，准确至1㎜，同时记录试筒内的温度，准确至1℃。

10、按上述步骤进行2个试样的平行试验。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

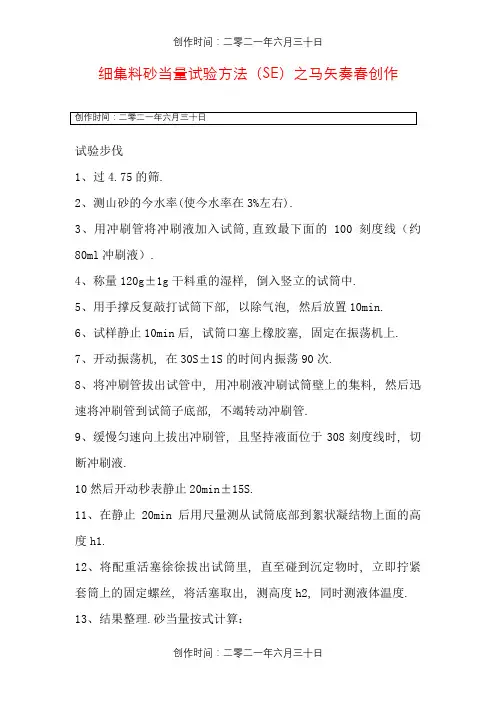

细集料砂当量试验方法（SE）之马矢奏春创作试验步伐1、过4.75的筛.2、测山砂的今水率(使今水率在3%左右).3、用冲刷管将冲刷液加入试筒,直致最下面的100刻度线（约80ml冲刷液）.4、称量120g±1g干料重的湿样, 倒入竖立的试筒中.5、用手撑反复敲打试筒下部, 以除气泡, 然后放置10min.6、试样静止10min后, 试筒口塞上橡胶塞, 固定在振荡机上.7、开动振荡机, 在30S±1S的时间内振荡90次.8、将冲刷管拔出试管中, 用冲刷液冲刷试筒壁上的集料, 然后迅速将冲刷管到试筒子底部, 不竭转动冲刷管.9、缓慢匀速向上拔出冲刷管, 且坚持液面位于308刻度线时, 切断冲刷液.10然后开动秒表静止20min±15S.11、在静止20min后用尺量测从试筒底部到絮状凝结物上面的高度h1.12、将配重活塞徐徐拔出试筒里, 直至碰到沉定物时, 立即拧紧套筒上的固定螺丝, 将活塞取出, 测高度h2, 同时测液体温度.13、结果整理.砂当量按式计算：SE=H2/h*100SE----试样的砂当量（%）h2----试筒中活塞测定集料沉定物的高度（mm）.h----试筒中絮凝物和沉定物的高度（mm）定值桥台桩基泥浆四年夜指标测泥浆比重小于1.1,含砂率小于4%, 不年夜于6%.泥浆稠度测定17—20S.胶体率不小于90%.泥浆质量差, 其后果是：1、形成不了护壁泥膜或泥皮粘附力差, 易于脱落, 招致孔壁稳定性差, 易发生塌孔或缩颈.2、泥浆稠度年夜, 比重年夜, 含砂率高, 形成的泥皮质量差, 厚度年夜, 年夜年夜降低桩的测摩阻力.3、稠度在钢筋笼上聚积粘附, 招致钢筋与砼握裹力降低.泥浆比重过年夜, 使得砼水下灌注阻力增年夜, 降低砼的流动半径, 使砼骨料年夜部份聚积在桩芯部位, 而钢筋笼外几乎无骨料, 不单桩身质量欠好而且桩的侧摩阻力也难以发挥, 因此在施工中必需依照规范要求严格控制泥浆的质量.。

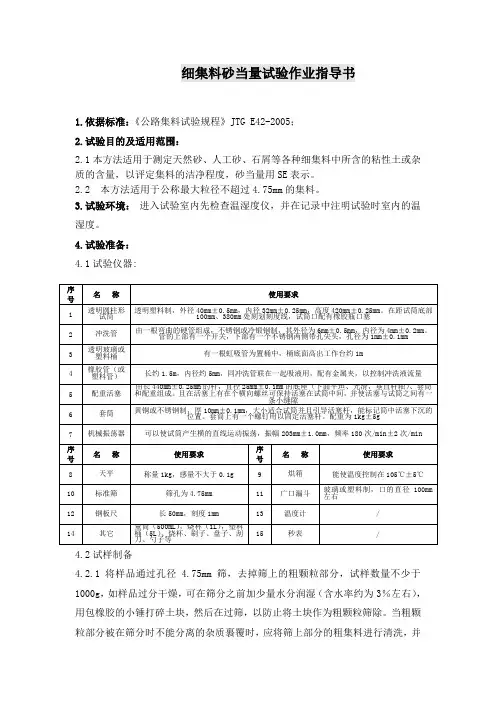

细集料砂当量试验作业指导书1.依据标准：《公路集料试验规程》JTG E42-2005；2.试验目的及适用范围：2.1本方法适用于测定天然砂、人工砂、石屑等各种细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度，砂当量用SE 表示。

2.2 本方法适用于公称最大粒径不超过4.75mm 的集料。

3.试验环境： 进入试验室内先检查温湿度仪，并在记录中注明试验时室内的温湿度。

4.试验准备： 4.1试验仪器:4.2试样制备4.2.1将样品通过孔径 4.75mm 筛，去掉筛上的粗颗粒部分，试样数量不少于1000g ，如样品过分干燥，可在筛分之前加少量水分润湿（含水率约为3％左右），用包橡胶的小锤打碎土块，然后在过筛，以防止将土块作为粗颗粒筛除。

当粗颗粒部分被在筛分时不能分离的杂质裹覆时，应将筛上部分的粗集料进行清洗，并序号 名 称 使用要求1 透明圆柱形试筒 透明塑料制，外径40mm ±0.5mm ，内径32mm ±0.25mm ，高度420mm ±0.25mm 。

在距试筒底部100mm 、380mm 处刻划刻度线，试筒口配有橡胶瓶口塞 2 冲洗管 由一根弯曲的硬管组成，不锈钢或冷锻钢制，其外径为6mm ±0.5mm ，内径为4mm ±0.2mm 。

管的上部有一个开关，下部有一个不锈钢两侧带孔尖头，孔径为1mm ±0.1mm3 透明玻璃或塑料桶 有一根虹吸管为置桶中，桶底面高出工作台约1m4 橡胶管（或塑料管） 长约1.5m ，内径约5mm ，同冲洗管联在一起吸液用，配有金属夹，以控制冲洗液流量5 配重活塞 由长440mm ±0.25mm 的杆，直径25mm ±0.1mm 的底座（下面平坦、光滑，垂直杆轴）、套筒和配重组成。

且在活塞上有在个横向螺丝可保持活塞在试筒中间，并使活塞与试筒之间有一条小缝隙6 套筒 黄铜或不锈钢制，厚10mm ±0.1mm ，大小适合试筒并且引导活塞杆，能标记筒中活塞下沉的位置。

泥浆比重、粘度、含沙量三大指标的测定
1.
令狐文艳
2.泥浆比重计；泥浆杯和秤杆；游码读数；清水校正
泥浆比重常采用泥浆比重计测定。

泥浆比重计由由泥浆杯和秤杆等组成。

测量时将泥浆杯装满泥浆，加盖并擦净从小口溢出的泥浆。

然后置于支架上，移动游码，使杠杆呈水平状态，读出游码左侧所示刻度，即为泥浆的比重。

该仪器测使用前要用清水对仪器进行校正，如读数不在1.0处，可通过增减杠杆右端的金属颗粒来调节。

2.漏斗粘度计；测500ml所需时间；清水校正（泥浆粘度=测泥浆粘度（s）×15s/测清水粘度（s））
施工现场常采用漏斗粘度计测定泥浆的粘度。

测量时将用手指堵住漏斗下面的出口，从量杯分别将500ml和200ml泥浆分别通过滤网倒入漏斗，然后打开出口，让泥浆从内径5mm，长度100mm的管子中流出，用秒表测定流出500ml所需时间（s），即为泥浆粘度。

该粘度计测得的是泥浆对水的相对粘度。

因此，在使用前应用水进行校正。

其方法是先往漏斗中注入700ml清水，而流出500ml的标准时间应为15s，如有误差则通过下式进行修正：泥浆粘度=测得的泥浆粘度（s）×15s/测得的清水粘度数（s）
3.含沙量仪；100ml泥浆；清水稀释；过滤；静置读数
含砂量通常采用含砂量仪来测定。

测定时将100ml泥浆装入量杯中，用清水将泥浆稀释，将其倒入过滤筒筛网上过滤，并用水冲洗，最后将筛余的砂粒倒入干净的含砂量杯中，垂直静置一分钟，记录沉淀物体积的毫升数，即为泥浆的含砂率。

细集料砂当量试验作业指导书1 目的与适用范围1.1 本方法适用于测定天然砂、人工砂、石屑等各种细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度，砂当量用SE表示。

1.2 本方法适用于公称最大粒径不超过4.75mm的集料。

2 仪具与材料①仪具：（1）透明圆柱形试筒：如图T0334-1，透明塑料制，外径40mm±0.5mm，内径32mm±0.25mm，高度420mm±0.25mm。

在距试筒底部100mm、380mm处刻划刻度线，试筒口配有橡胶瓶口塞。

（2）冲洗管：如图T0334-2，由一根弯曲的硬管组成，不锈钢或冷锻钢制，其外径为6mm±0.5mm，内径为4mm±0.2mm。

管的上部有一个开关，下部有一个不锈钢两侧带孔尖头，孔径为1mm±0.1mm。

（3）透明玻璃或塑料桶：容积5L，有一根虹吸管为置桶中，桶底面高出工作台约1m。

（4）橡胶管（或塑料管）：长约1.5m，内径约5mm，同冲洗管联在一起吸液用，配有金属夹，以控制冲洗液流量。

（5）配重活塞：如图T0334-3，由长440mm±0.25mm的杆，直径25mm±0.1mm 的底座（下面平坦、光滑，垂直杆轴）、套筒和配重组成。

且在活塞上有在个横向螺丝可保持活塞在试筒中间，并使活塞与试筒之间有一条小缝隙。

套筒为黄铜或不锈钢制，厚10mm±0.1mm，大小适合试筒并且引导活塞杆，能标记筒中活塞下沉的位置。

套筒上有一个螺钉用以固定活塞杆。

配重为1kg±5g。

（6）机械振荡器：可以使试筒产生横的直线运动振荡，振幅203mm±1.0mm，频率180次/min±2次/min。

（7）天平：称量1kg，感量不大于0.1g。

（8）烘箱：能使温度控制在105℃±5℃。

（9）秒表。

（10）标准筛：筛孔为4.75mm。

（11）温度计。

（12）广口漏斗：玻璃或塑料制，口的直径100mm左右，（13）钢板尺：长50mm，刻度1mm。

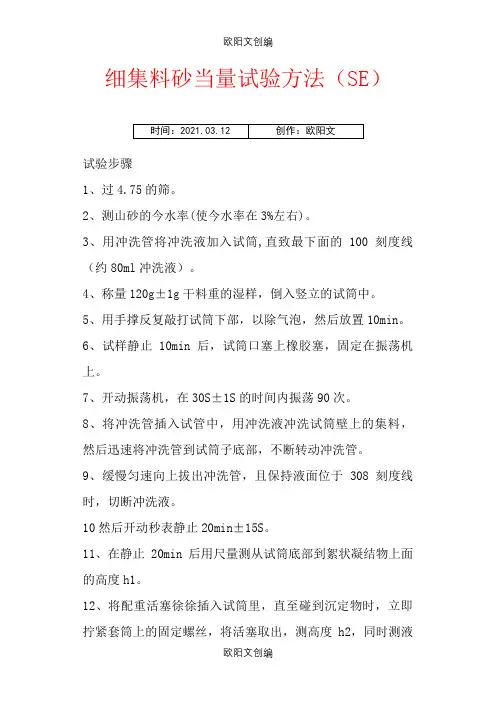

细集料砂当量试验方法（SE）试验步骤1、过4.75的筛。

2、测山砂的今水率(使今水率在3%左右)。

3、用冲洗管将冲洗液加入试筒,直致最下面的100刻度线（约80ml冲洗液）。

4、称量120g±1g干料重的湿样，倒入竖立的试筒中。

5、用手撑反复敲打试筒下部，以除气泡，然后放置10min。

6、试样静止10min后，试筒口塞上橡胶塞，固定在振荡机上。

7、开动振荡机，在30S±1S的时间内振荡90次。

8、将冲洗管插入试管中，用冲洗液冲洗试筒壁上的集料，然后迅速将冲洗管到试筒子底部，不断转动冲洗管。

9、缓慢匀速向上拔出冲洗管，且保持液面位于308刻度线时，切断冲洗液。

10然后开动秒表静止20min±15S。

11、在静止20min后用尺量测从试筒底部到絮状凝结物上面的高度h1。

12、将配重活塞徐徐插入试筒里，直至碰到沉定物时，立即拧紧套筒上的固定螺丝，将活塞取出，测高度h2，同时测液体温度。

13、结果整理。

砂当量按式计算：SE=H2/h*100SE----试样的砂当量（%）h2----试筒中活塞测定集料沉定物的高度（mm）。

h----试筒中絮凝物和沉定物的高度（mm）定值桥台桩基泥浆四大指标测泥浆比重小于1.1，含砂率小于4%，不大于6%。

泥浆稠度测定17—20S。

胶体率不小于90%。

泥浆质量差，其后果是：1、形成不了护壁泥膜或泥皮粘附力差，易于脱落，导致孔壁稳定性差，易产生塌孔或缩颈。

2、泥浆稠度大，比重大，含砂率高，形成的泥皮质量差，厚度大，大大降低桩的测摩阻力。

3、稠度在钢筋笼上沉积粘附，导致钢筋与砼握裹力降低。

泥浆比重过大，使得砼水下灌注阻力增大，降低砼的流动半径，使砼骨料大部份堆积在桩芯部位，而钢筋笼外几乎无骨料，不仅桩身质量不好而且桩的侧摩阻力也难以发挥，因此在施工中必须按照规范要求严格控制泥浆的质量。

细集料砂当量试验作业指导书1.依据标准：《公路集料试验规程》JTG E42-2005；2.试验目的及适用范围：2.1本方法适用于测定天然砂、人工砂、石屑等各种细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度，砂当量用SE 表示。

2.2 本方法适用于公称最大粒径不超过4.75mm 的集料。

3.试验环境： 进入试验室内先检查温湿度仪，并在记录中注明试验时室内的温湿度。

4.试验准备： 4.1试验仪器:4.2试样制备4.2.1将样品通过孔径 4.75mm 筛，去掉筛上的粗颗粒部分，试样数量不少于1000g ，如样品过分干燥，可在筛分之前加少量水分润湿（含水率约为3％左右），用包橡胶的小锤打碎土块，然后在过筛，以防止将土块作为粗颗粒筛除。

当粗颗粒部分被在筛分时不能分离的杂质裹覆时，应将筛上部分的粗集料进行清洗，并序号 名 称 使用要求1 透明圆柱形试筒 透明塑料制，外径40mm ±0.5mm ，内径32mm ±0.25mm ，高度420mm ±0.25mm 。

在距试筒底部100mm 、380mm 处刻划刻度线，试筒口配有橡胶瓶口塞 2 冲洗管 由一根弯曲的硬管组成，不锈钢或冷锻钢制，其外径为6mm ±0.5mm ，内径为4mm ±0.2mm 。

管的上部有一个开关，下部有一个不锈钢两侧带孔尖头，孔径为1mm ±0.1mm3 透明玻璃或塑料桶 有一根虹吸管为置桶中，桶底面高出工作台约1m4 橡胶管（或塑料管） 长约1.5m ，内径约5mm ，同冲洗管联在一起吸液用，配有金属夹，以控制冲洗液流量5 配重活塞 由长440mm ±0.25mm 的杆，直径25mm ±0.1mm 的底座（下面平坦、光滑，垂直杆轴）、套筒和配重组成。

且在活塞上有在个横向螺丝可保持活塞在试筒中间，并使活塞与试筒之间有一条小缝隙6 套筒 黄铜或不锈钢制，厚10mm ±0.1mm ，大小适合试筒并且引导活塞杆，能标记筒中活塞下沉的位置。

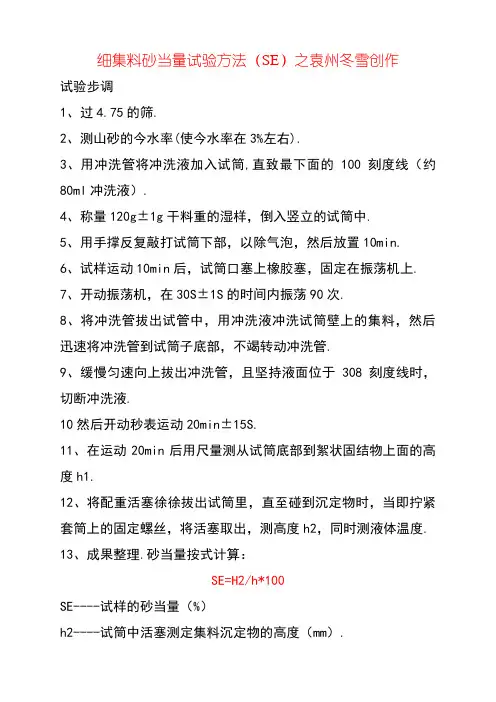

细集料砂当量试验方法（SE）之袁州冬雪创作试验步调1、过4.75的筛.2、测山砂的今水率(使今水率在3%左右).3、用冲洗管将冲洗液加入试筒,直致最下面的100刻度线（约80ml冲洗液）.4、称量120g±1g干料重的湿样，倒入竖立的试筒中.5、用手撑反复敲打试筒下部，以除气泡，然后放置10min.6、试样运动10min后，试筒口塞上橡胶塞，固定在振荡机上.7、开动振荡机，在30S±1S的时间内振荡90次.8、将冲洗管拔出试管中，用冲洗液冲洗试筒壁上的集料，然后迅速将冲洗管到试筒子底部，不竭转动冲洗管.9、缓慢匀速向上拔出冲洗管，且坚持液面位于308刻度线时，切断冲洗液.10然后开动秒表运动20min±15S.11、在运动20min后用尺量测从试筒底部到絮状固结物上面的高度h1.12、将配重活塞徐徐拔出试筒里，直至碰到沉定物时，当即拧紧套筒上的固定螺丝，将活塞取出，测高度h2，同时测液体温度.13、成果整理.砂当量按式计算：SE=H2/h*100SE----试样的砂当量（%）h2----试筒中活塞测定集料沉定物的高度（mm）.h----试筒中絮凝物和沉定物的高度（mm）定值桥台桩基泥浆四大指标测泥浆比重小于1.1，含砂率小于4%，不大于6%.泥浆稠度测定17—20S.胶体率不小于90%.泥浆质量差，其后果是：1、形成不了护壁泥膜或泥皮粘附力差，易于脱落，导致孔壁稳定性差，易发生塌孔或缩颈.2、泥浆稠度大，比重大，含砂率高，形成的泥皮质量差，厚度大，大大降低桩的测摩阻力.3、稠度在钢筋笼上沉积粘附，导致钢筋与砼握裹力降低.泥浆比重过大，使得砼水下灌注阻力增大，降低砼的活动半径，使砼骨料大部分堆积在桩芯部位，而钢筋笼外几乎无骨料，不但桩身质量欠好而且桩的侧摩阻力也难以发挥，因此在施工中必须依照规范要求严格节制泥浆的质量.。

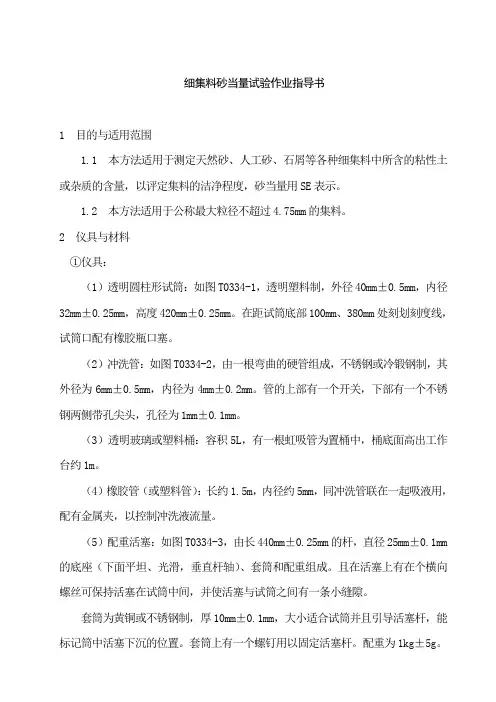

细集料砂当量试验作业指导书1目的与适用范围1.1本方法适用于测定天然砂、人工砂、石屑等各种细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度。

砂当量用SE表示。

1.2本方法适用于公称最大粒径不超过4.75㎜的集料。

2仪具与材料(1)仪具①透明圆柱形试筒：如图T0334-1，透明塑料制，外径40㎜±0.5㎜，内径32㎜±0.25㎜.高度420㎜±0.25㎜。

在距试筒底部100㎜、380㎜处刻划刻度线，试筒口配有橡胶瓶口塞。

③冲洗管：如图T0334-2，由一根弯曲的硬管组成，不锈钢或冷锻钢制，其外径为6㎜±0.5㎜，内径为4㎜±0.2㎜。

管的上部有一个开关，下部有一个不锈钢两侧带孔尖头，孔径为1㎜±0.1㎜。

图T0334-1透明圆柱试筒(尺寸单位：㎜) 图T0334-2冲洗管(尺寸单位：㎜)③透明玻璃或塑料桶：容积5L，有一根虹吸管放置桶中，桶底面高出工作台约1m。

④橡胶管(或塑料管)：长约1.5m，内径约5㎜，同冲洗管联在一起吸液用，配有金属夹，以控制冲洗液流量。

⑤配重活塞：如图T 0334-3，由长440㎜±0.25㎜的杆、直径25㎜±0.1㎜的底座(下面平坦、光滑，垂直杆轴)、套筒和配重组成。

且在活塞上有三个横向螺丝可保持活塞在试筒中间，并使活塞与试筒之间有一条小缝隙。

图7 0334-3 配重活塞（尺寸单位：mm）套筒为黄铜或不锈钢制，厚10㎜±0.1㎜，大小适合试筒并且引导活塞杆，能标记筒中活塞下沉的位置。

套筒上有一个螺钉用以固定活塞杆。

配重为1㎏±5g。

⑥机械振荡器：可以使试筒产生横向的直线运动振荡，振幅203㎜±1.0㎜，频率180次／min±2次／min。

⑦天平：称量1㎏，感量不大于0.1g。

⑧烘箱：能使温度控制在105℃±5℃。

⑨秒表。

⑩标准筛：筛孔为4.75㎜。
