《海洋工程结构力学》国内外海底管道屈曲研究进展摘要：海底管道铺设过程中，往往在海底与铺管作业船之间的管道存在着相当长一段的悬跨段，悬跨段长度与水深有关。
在悬跨段经常可能因管子原始的或铺设过程中造成的局部凹陷或损伤而发生屈曲失稳现象。
这种屈曲一旦在管道局部形成，将容易因外部超静水压作用而沿着管道出现纵向屈曲迅速传播，造成危害性较大的传播型屈曲。
这将会严重阻碍管道的正常运行和造成较大的经济损失。
本文即简单评述了国内外海底管道屈曲研究进展情况。
关键词：管道铺设屈曲超静水压Advances on local & global buckling of subsea pipelinesAbstract：When the laying of submarine pipes, there often existence a long period of the suspension span between the seabed and pipe laying ship channel, which length have realated to the depth of water. In spanning the original tubes may often be due to the process or installation or damage caused by depression, while local buckling phenomena occur. Once this form of local buckling in the pipeline made, it will be vulnerable to the external role of super-hydrostatic pressure along the pipeline buckling of vertical spread rapidly, causing the spread of harmful larger type buckling. This will seriously impede the normal operation of pipeline and cause large economic losses. This paper briefly reviews the domestic and buckling of submarine pipelines progress.Key words：Pipe laying Buckling Super-hydrostatic pressure1国内外研究现状当前，海底管道铺设过程的受力性能和屈曲问题引起了广泛的关注，针对该类问题国内外相关学者进行了较为深入的研究。
浅谈海底油气管道铺设方法、检测和维修摘要：随着国内外对于海洋油气资源的日益重视，海底管道事业也正处于一个蓬勃、快速发展的阶段。
海底管道铺设技术需要在海上建设各类采油平台、钻井以及油气资源的输送设施，为确保海底管道安全生产，应参照海底管道规范，对在役海底管道系统进行全面检测，及时采取维修措施，最大限度地避免管道泄漏事故的发生，这期间相关企业做了不少的研究和总结。
关键词：海底油气管道；铺设技术；海底管道检测；海底管道维修一、海底管道铺设方法1.铺管船法。
目前国际上使用最多铺管方法就是铺管船法。
这种铺管法需要安排一艘起抛锚拖轮或者多艘抛锚拖轮来支持铺管作业。
铺管船铺设法具有抗风浪能力强、适应性广，机动灵活和作业效率高等特点；根据铺管方式和管道在水中的形状包括：S型铺管法、J型铺管法和卷管法。

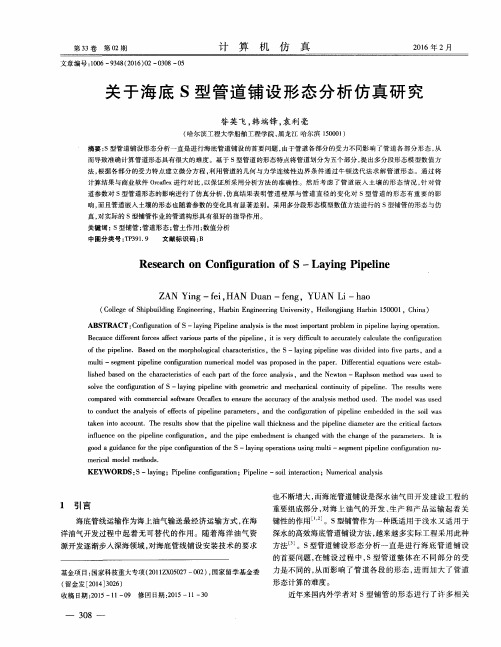

（1）S型铺管法。
目前海底管道铺设技术中应用最多的方法就是S型铺管法，这种方法一般要安排艘起抛锚拖轮或者多艘起抛锚拖轮来支持铺管，工程在展开之前，需将一个锚定位在海床上，然后将锚缆引过托管架并系到第一根管子的端口，通过托管架的支撑，它会自然的弯曲成“S”型曲线。
根据受力点的不同，可分为三个区域，即上弯段、中间段、下弯段。
上弯段一般是从铺管船上的张紧器开始向下延伸到管道脱离托管架支撑为止；下弯段是从拐点到管线在海床泥面的着地点这段区域；中间段一般较短，即上弯段和下弯段之间的部分。
目前，S型铺管技术可使用多条作业线进行管线预制，需要一个托管架，具有多个焊接站，随着水深的增加，托管架长度会增加、张力也会增大，但它的稳定性会减弱、风险也会增加。

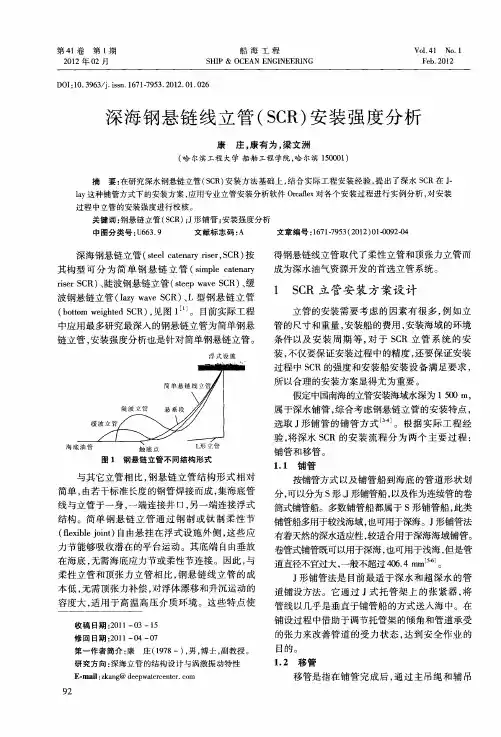

（2）J型铺管法。
J 形铺管法( J-lay) 是自 20 世纪 80 年代以来为了适应铺管水深的不断增加而发展起来，是目前最适于进行深水海底管道铺设的方法。
现阶段，J型铺管法主要有2种类型：即钻井船J型铺管法和带倾斜滑道的J型铺管法。
在铺设过程中，通过借助调节托管架的管道和倾角承受的张力来改善悬空管道的受力状态，达到安全施工的目的。
2.2海底管线铺设方法平台管道和管线的安装及其它们与平台的连接是海上工作很大的挑战。
高技术的工艺安装水平和不懈的努力是必须的，与此同时各类安装船只的大小和费用已经发展到铺管工程行业有其自己的规范。
最常用的安装方法和铺管船只将在此章节概述。

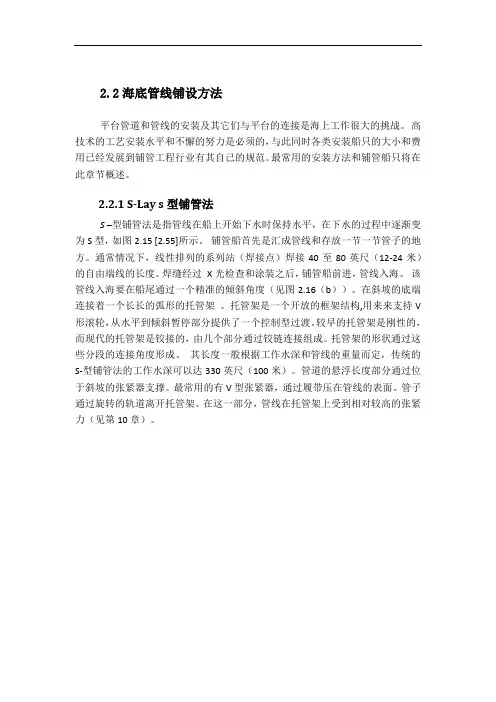

2.2.1 S-Lay s型铺管法S –型铺管法是指管线在船上开始下水时保持水平，在下水的过程中逐渐变为S型，如图2.15 [2.55]所示。
铺管船首先是汇成管线和存放一节一节管子的地方。
通常情况下，线性排列的系列站（焊接点）焊接40至80英尺（12-24米）的自由端线的长度。
焊缝经过X光检查和涂装之后，铺管船前进，管线入海。
该管线入海要在船尾通过一个精准的倾斜角度（见图2.16（b））。
在斜坡的底端连接着一个长长的弧形的托管架。
托管架是一个开放的框架结构,用来来支持V 形滚轮，从水平到倾斜暂停部分提供了一个控制型过渡。
较早的托管架是刚性的，而现代的托管架是铰接的，由几个部分通过铰链连接组成。
托管架的形状通过这些分段的连接角度形成。
其长度一般根据工作水深和管线的重量而定，传统的S-型铺管法的工作水深可以达330英尺（100米）。
管道的悬浮长度部分通过位于斜坡的张紧器支撑。
最常用的有V型张紧器，通过履带压在管线的表面。
管子通过旋转的轨道离开托管架。
在这一部分，管线在托管架上受到相对较高的张紧力（见第10章）。
图2.15 s-型铺管法安装图示和荷载分布托管架过短会导致管子在托管架尾部处过度弯曲，有可能使管子变形屈曲（见图8.4）。
这样的屈曲能够导致管子压裂和进水（湿弯）。
管道进水会使管线变沉从而超过张紧力，就会导致管线沉向海底。
管线向上成弧形的部分被称为上弓段（上弧形）。
管线以设定好的角度离开托管架,随着逐渐下沉，管线慢慢变直并向相反的方向弯曲，如图2.15所示。
通常最大弯曲部分发生在靠近海床的悬垂段（下凹），通常也就到了最大水深。
因此，必须确保累积的弯曲和压力荷载能够保证安全。
对海底管线的铺设方法的探讨作者：佟玉军来源：《硅谷》2011年第04期摘要：随着科学技术的进步和人类对海洋石油資源认知水平的不断提高，海洋油气勘探开发已从浅海走向深海，甚至超深海。
油气集输问题成为海上油气田开发研究的必须面对的重要课题，然而无论选用何种集输形式，海底管道均是其重要的组成部分，也是亟需解决的关键问题。
介绍现行几种常见的铺管方法，并作比较和讨论。
关键词：铺设方法；海底管线：深海；探讨中图分类号：TU81文献标识码：A文章编号：1671－7597(2011)0220005－01海底管道，是指敷设于水面以下，全部或部分地悬跨在海床上或放置于海底、埋设于海底土中的管状设备，用于输送石油、天然气、水等的管道。
在海底铺设输送石油和天然气管道的工程。
海洋管道包括海底油、气集输管道，干线管道和附属的增压平台，以及管道与平台连接的主管等部分。
其作用是将海上油、气田所开采出来的石油或天然气汇集起来，输往系泊油船的单点系泊或输往陆上油、气库站。
海洋油、气管道的输送工艺与陆上管道相同。
海洋管道工程在海域中进行，工程施工的方法则与陆上管道线路工程不同。
1、海洋管道工程的特点1)施工投资大。
在一般海域中铺设一条中等口径的海洋管道需要一支由铺管船、开沟船和10余只辅助作业的拖船组成庞大的专业船队。
此外，还需要供应材料、设备和燃料的船只等。
租用专业船队的费用是海洋管道施工中的主要费用，由于这一费用较高，致使海洋管道施工费用比陆上同类管道要高1-2倍。
2)施工质量要求高。
不论是在施工期间或投产以后，海洋管道若发生事故，其维修比陆上管道维修困难得多，因此，海洋管道施工要确保质量。
3)施工环境多变。
海况变化剧烈而迅速，如风浪过大，施工船队难以保持稳定。
在这种情况下，往往须将施工的管道下放到海底，待风浪过后再恢复施工。
4)施工组织复杂。
海洋管道施工中，管道的预制，船队的配件、燃料和淡水的供应等，都需要依靠岸上的基地；船队位置和移动方向的确定，也是依靠岸上基地的电台给予紧密配合。
