当前位置：文档之家 › 2 计算器与电脑连接的方法fx-9750GII

2 计算器与电脑连接的方法fx-9750GII

  • 格式：doc
  • 大小：472.50 KB
  • 文档页数：7

计算器与电脑连接的方法
fx-9750GII通过FA-124与PC机通讯
一、用连接线插入电脑，打开桌面的FA-124软件
A、如果是第一次连接，直接按即DataTrans：[F1] 行进行连接
B、如果连接线已插好以后在以后的连接中计算机用这种办法进行连接：
按按按进行连接
计算器出现已连接画面如下图：
二、打开FA-124软件，按符号进行连接如下图
三、电脑的程序导入计算器的方法
在FA-124软件下点图标，执行下拉列菜单----“Import”命令，选预书标配的“Q2X8.Glm”程序文件，单击打开，将“Q2X8.glm”程序文件输入到
的窗口。

如将窗口下的点黑，复制到左边窗口的
文件下，如图：
在文件中点右健显示下拉列菜单显示的符号为：
Export 输出
Import 输入
Copy 复制
Paste 粘贴
Delete 删除
四、计算器的数据导入电脑的方法
将左边Calculator 即窗口下的文件下的File 1 文
件点黑
复制到右边下的中就成为以下图形
点黑要用的文件如File 1见下图：
点FA-124软件的File
的下拉列菜单File—CSV---Savc as CVS 出现以下对话框，点确定
五、到我的文挡中—CASIO—FA-124中查看为以下图形
六、输出成果
把随书光盘中的
这个文件复制到上图中为：
双击打开
文件出现以下对话框
输入本文件夹里的
即文件名File 1 按计算机的并在同路径下生成另外四个文件。

注：在输入File 1 时文件是以20m为逐桩间距计算，如果输入File 1/10时文件是以10m的逐桩间距进行计算。

见书235页
如下图：
其中
文件可用于南方CASS软件的DAT文件，这个
文件为计算成果的内容。

见书128页。

合集下载

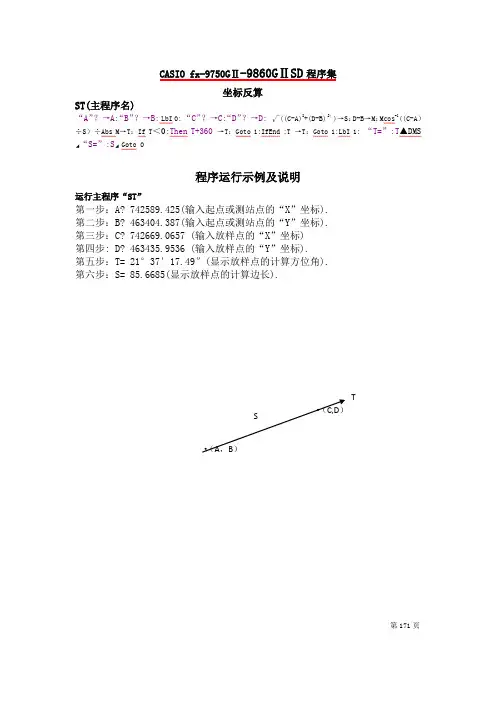

卡西欧9750坐标正反算及程序常用键使用说明

卡西欧9750坐标正反算及程序常用键使用说明

坐标反算ST(主程序名)“A”？→ A:“B”？→ B:LbI 0:“C”？→ C:“D”？→ D:√((C-A)2+(D-B)2))→S：D-B→M：Mcos-1((C-A）÷S）÷Abs M→T：If T＜0:Then T+360 →T：Goto 1:IfEnd :T →T：Goto 1:LbI 1: “T=”:T▲DMS ◢“S=”:S◢Goto 0程序运行示例及说明运行主程序“ST”第一步：A? 742589.425(输入起点或测站点的“X”坐标).第二步：B? 463404.387(输入起点或测站点的“Y”坐标).第三步：C? 742669.0657 (输入放样点的“X”坐标)第四步: D? 463435.9536 (输入放样点的“Y”坐标).第五步：T= 21°37′17.49″(显示放样点的计算方位角).第六步：S= 85.6685(显示放样点的计算边长).第171页坐标正算XY(主程序名)“A”？→ A:“B”？→ B: “C”？→ C:“F”？→ F:ABCF:LbI 0:“H”？→ H:“S”？→ S: HS:“X=”:A+(H-F)cosC-SsinC→ X◢“Y=”: B+(H-F) sin C+ScosC→ Y◢Goto 0程序运行示例及说明运行主程序“XY”第一步：A? 742589.425(输入起点或测站点的“X”坐标).第二步：B? 463404.387(输入起点或测站点的“Y”坐标).第三步：C? 21°37′17.49″(输入直线段的方位角或测站点至测点的边长方位角)第四步: F? 0(输入直线段起点桩号或测站点的桩号F=0)第五步：H? 85.6685 (输入直线段上待求点桩号或测站点至测点的边长长度).第六步：S? 0 (输入直线段上待求点的边距【左“-”，右“+”】或为测站时S=0). 第七步：X=742669.0657 (显示计算坐标).第八步：Y=463435.9536 (显示计算坐标).程序常用键使用说明Ac/oN(OFF)→M E N U→PRGM→EXE→｛F1(EXE)运行程序、F2(EDIT)修改程序、F3(NEW)编辑程序、F4(DEL)删除某一个程序、F5(DEL-A) 删除全部程序、F6翻页→{F1(SRC)搜索程序、F2(REN)对程序文件名重新命名。

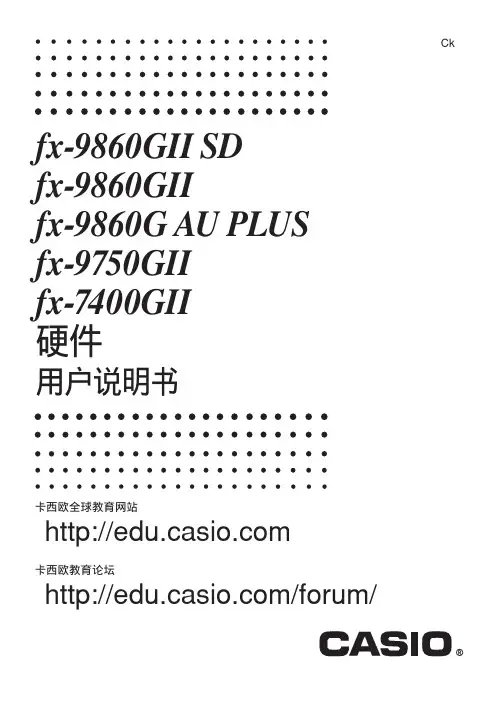

fx-9750GII(1)

fx-9750GII(1)

Ck fx-9860GII SDfx-9860GIIfx-9860G AU PLUSfx-9750GIIfx-7400GII硬件用户说明书卡西欧全球教育网站卡西欧教育论坛/forum/本手册使用的公司及产品名称可能是其相关所有者的注册商标或者商标。

在首次使用计算器之前计算器出厂时未装入电池。

在首次使用计算器之前，务请按照以下步骤装入电池并调节显示屏对比度。

1. 请勿意外按下 o键，将外壳推上计算器，然后翻转计算器。

将手指置于标记 1处，从计算器上抽下电池盖。

2. 装入计算器随附的四节电池。

• 确保电池的正（+）和负（-）极方向正确。

3. 装回电池盖，确保锁紧片插入标记 2的孔，然后翻转计算器，使其正面朝上。

计算器将自动开启，显示屏上显示主菜单。

fx-9860G11II SDfx-9860G IIfx-9860G AU PLUSfx-9750G IIfx-7400GII22• 如果没有显示右图所示主菜单，按下计算器背面的RESTART按钮。

上述屏幕显示fx-9860G I I SD。

其它型号的屏幕外观可能稍有不同。

4. 使用光标键（ f , c , d , e ）选择 S YSTEM 图标然后依次按下 w 和 1( )以显示对比度调节屏幕。

5. 调节对比度。

• e 光标键可使显示对比度变暗。

• d 光标键可使显示对比度变亮。

• 1(INIT) 将显示对比度恢复到初始默认设置。

6. 如需退出显示对比度调节，按下 m.RESTART按钮使用本产品时的注意事项计算器在执行计算、读写存储器时，显示屏上会显示一个进度条及/或繁忙指示符。

繁忙指示符进度条显示屏上显示进度条或者繁忙指示符时，切勿按下RESTART按钮或者取出计算器的电池。

否则可能导致存储器内容丢失并造成计算器故障。

f x-7400G I I 、fx-9750G I I 用户您可使用选配的Program-Link软件（FA-124）将数据传输到计算机。

fx9750卡西欧9750公路线元法计算程序

fx9750卡西欧9750公路线元法计算程序

新版程序把线元法和交点法已经集成在一个模块中了，用户只需修改JD程序和ZA程序中的数据部分即可,其余不需作任何的改动。

2.因为每条路高程计算不尽相同，且比较复杂，现在可利用PC机EXCEL计算好打印成表格带到工地上使用，所以本版程序未对线路高程序进行专门的编程计算，而是利用统计计算模式中来输入桩号（第一列X）及左、右高程（第二、三列Y，Freq），这种输入数据的方式最为直观，易发现错误，也易修改，输入完毕后运行S 程序对数据按桩号进行排序，在程序中通过调用GG程序来进行内插计算，SG=-1得左标高，SG=1得右标高（若SG输入0,则可进行一般的线性内插计算）。

3.在JD程序和XY程序中，先将一个计算单元的数据置入矩阵F中（1行8列或1行9列），这样程序可读性极好。

4．相比原CASIO4850程序操作习惯，作了一点小小的改动，测站坐标存在Z[10]，N中，X坐标原存在M中容易被误操作修改，而设计标高存在M中，这样易于修改，因为CASIO5800没有IN，OUT功能，很不方便。

4.程序利用Z[2]变量值来判断是采用交点法还是线元法模型计算，Z[2]＝0为线元法，否则为交点法。

一、PQX程序：计算中边桩坐标及近似的桩号反算，在运行模式直接调用。

① Z*10+→S:”XO”?S:S→Z*10+:”YO”?N:Prog “AU”② Lbl 2:?L:Prog “Z”:Prog “E”:1n→O:90→S③ Lbl 4:”JJ”?S:”YC”?O:SO=0 =>Goto 2‘原来lbl 后没有标号４的。

④ O=-1 =>Goto 6⑤ “X,Y”:R+OCos(Z+S)→X▲U+OSin(Z+S)→Y▲Prog“D”:Goto 4⑥ Lbl 6:Z*7+→X:Z*8+→Y:”XF”?X:”YF”?Y:XY=0 =>Goto 4⑦ X→Z*7+:Y→Z*8+:Pol(X-R,Y-U+1p):Z+S-J→J:”YC,DL,L”:ICos(J)→O▲ISin(J)→I▲L+I▲Goto 6二、P程序：在程序中提供一个自由运算的模式。

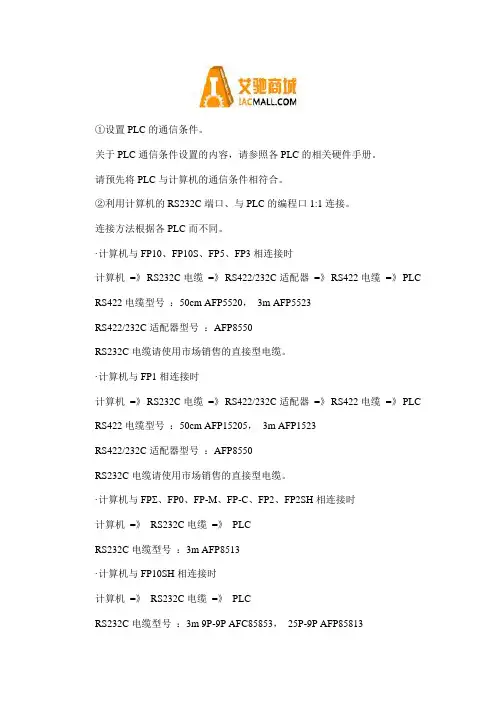

PLC连接计算器的方法

PLC连接计算器的方法

①设置PLC的通信条件。

关于PLC通信条件设置的内容，请参照各PLC的相关硬件手册。

请预先将PLC与计算机的通信条件相符合。

②利用计算机的RS232C端口、与PLC的编程口1:1连接。

连接方法根据各PLC而不同。

·计算机与FP10、FP10S、FP5、FP3相连接时计算机=》RS232C电缆=》RS422/232C适配器=》RS422电缆=》PLC RS422电缆型号：50cm AFP5520，3m AFP5523RS422/232C适配器型号：AFP8550RS232C电缆请使用市场销售的直接型电缆。

·计算机与FP1相连接时计算机=》RS232C电缆=》RS422/232C适配器=》RS422电缆=》PLC RS422电缆型号：50cm AFP15205，3m AFP1523RS422/232C适配器型号：AFP8550RS232C电缆请使用市场销售的直接型电缆。

·计算机与FPΣ、FP0、FP-M、FP-C、FP2、FP2SH相连接时计算机=》RS232C电缆=》PLCRS232C电缆型号：3m AFP8513·计算机与FP10SH相连接时计算机=》RS232C电缆=》PLCRS232C电缆型号：3m 9P-9P AFC85853，25P-9P AFP85813③请利用［工具］菜单中的［通信设置］将通信条件与PLC相一致。

详细内容请参阅通信设置。
