CAD数据与MAPGIS数据格式共享研究

CAD数据与MAPGIS数据的共享研究应用

发表时间：2012-02-08T16:07:57.143Z 来源：《中国科技教育.理论版》2011年第11期供稿 作者： 刘力军

[导读] 为了避免重复采集数据，促进地理空间的数据共享，研究数据共享的问题很有必要。

刘力军 浙江传媒学院 310018 摘要 本文从CAD和MAPGIS本身的数据接口的特点和数据交换的方式着手，探讨了将CAD的DWG格式数据和MAPGIS的数据格式进行相

互转换的方法和步骤，在实现两种格式的数据共享的同时，也使得相关数据的利用率得到了提高。

关键词 AutoCAD MAPGIS 数据格式共享 研究 应用

随着科技的日新月异，全球已经进入了信息时代，作为集空间数据的管理、查询、存储以及空间分析于一身的信息的工具，地理信息系统已经受到了全社会的关注。现实中应运而生了很多的GIS软件，而不同的GIS软件有着各自不同的特点，在具体的应用过程中给用户带

来了很多的不方便。造成这种情况的原因很多，一是GIS软件的厂商不够重视数据接口的问题；二是因为没有统一的数据标准，导致GIS软

件都有着自己的数据格式，为数据的共享带了很大的阻碍。

为了避免重复采集数据，促进地理空间的数据共享，研究数据共享的问题很有必要，尤其是很多办公场所现在都同时用着CAD和

MAPGIS这两个软件，如何实现这两个软件之间的数据交换和共享，是必须要开始着手研究的问题，有着非常重要的意义。

一、数据接口的问题

（一）AutoCAD数据交换的方式。AutoCAD有两种数据交换的方法：一是通过规定格式的文件，即交换数据的两个软件来产生、读入、识别和输出同一种存储格式的文件，二是充分的利用Windows中的对象的嵌入和链接的功能，把一些需要用来交换的数据都打成信息

包，让它能够运用在不同的软件当中。AutoCAD本身用的就是DWG格式的文件来进行图形的保存，可以与其他的软件共享的文件格式还有

・学术论坛　

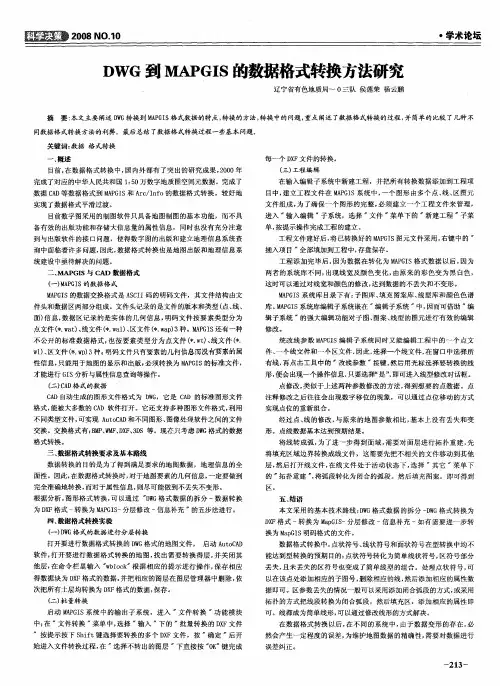

ＤＷＧ到ＭＡＰＧＩＳ的数据格式转换方法研究　

辽宁省有色地质局～０三队侯莲荣杨云鹏　

摘要：本文主要阐述ＤＷＧ转换到ＭＡＰＧＩＳ格式数据的特点，转换的方法，转换中的问题，重点阐述了数据格式转换的过程，并简单的比较了几种不　

同数据格式转换方法的利弊　最后总结了数据格式转换过程一些基本问题。　

关键词：数据格式转换　

一、概述　目前，在数据格式转换中，国内外都有了突出的研究成果，２０００年　

完成了对应的中华人民共和国１：５０万数字地质图空间元数据。完成了　数据ＣＡＤ等数据格式到ＭＡＰＧＩＳ和ｈｒｃ／Ｉｎｆｏ的数据格式转换。较好地　

实现了数据格式平滑过渡。　目前数字图采用的制图软件只具备地图制图的基本功能，而不具　

备有效的出版功能和存储大信息量的属性信息，同时也没有充分注意　

到与出版软件的接口问题，使得数字图的出版和建立地理信息系统查　

询中面临着许多问题，因此，数据格式转换也是地图出版和地理信息系　

统建设中亟待解决的问题。　

二、１Ｖ￣／ｋＰＧＩＳ与ＣＡＤ数据格式　

（一）ＭＡＰＧＩＳ的数据格式　ＭＡＰＧＩＳ的数据交换格式是ＡＳＣＩＩ码的明码文件，其文件结构由文　

件头和数据区两部分组成。文件头记录的是文件的版本和类型（点、线、　

面）信息，数据区记录的是实体的几何信息，明码文件按要素类型分为　

点文件（　．ｗａｒ）、线文件（｝．ｗａ１）、区文件（￥．ｗａｐ）３种。ＫＡＰＧＩＳ还有一种　不公开的标准数据格式，也按要素类型分为点文件（　．ｗｔ）、线文件（　．　

ｗ１）、区文件（　．ＷＤ）３种。明码文件只有要素的几何信息而没有要素的属　

性信息，只能用于地图的显示和出版，必须转换为ＭＡＰＧＩＳ的标准文件，　

才能进行ＧＩＳ分析与属性信息查询等操作。　

（二　）ＣＡＤ格式的数据　

ＣＡＤ自动生成的图形文件格式为ＤＷＧ，它是ＣＡＤ的标准图形文件　格式，能被大多数的ＣＡＤ软件打开。它还支持多种图形文件格式，利用　

不同类型文件，可实现ＡｕｔｏＣＡＤ和不同图形、图像处理软件之间的文件　

PDF 格式地形地质图到 MAPGIS 格式转换方法探讨

陈爱明;樊旭东;赵逸君

【摘 要】通过讨论PDF文件特性，提出了PDF格式地形地质图到MAPGIS格式转换途径，介绍了三种不同PDF矢量图形转换软件，简述了其选项设置及转换流程。通过对两个不同形式的PDF格式地形地质图进行转换实践，对比研究了转换的实际效果。笔者认为，先将PDF矢量图形转换为DXF格式，再将DXF导入到MAPGIS软件中进行必要的编辑处理，是比较可行的PDF文件利用方案，对实际工作具有一定的现实意义。%By discussing the PDF file properties , the

authors propose transformation approach from PDF format to MAP-GIS

format,introduce three different PDF conversion software of vector

graphics ,briefly outline option setting and conver-sion process .The

authors believe transformation of PDF vector graphs into DXF format , and

then introduction DXF into MAPGIS are feasible utilization plan of PDF

file .It is of certain significance to actual work .

【期刊名称】《资源环境与工程》

【年(卷),期】2013(000)006

【总页数】4页(P821-824)

【关键词】地质图;PDF;MAPGIS;格式;转换

【作 者】陈爱明;樊旭东;赵逸君

【作者单位】湖北省地质调查院，湖北 武汉 430034;湖北省地质调查院，湖北 武汉 430034;湖北省地质调查院，湖北 武汉 430034 【正文语种】中 文

煤矿现代化　２０１５年第３期　总第１２６期　

煤矿中小型空压机余热回收应用技术　

侯杰。吴凡　（大统矿业有限公司杨庄煤矿，山东兖州２７２１００）　

摘要为了贯彻落实《十二五节能减排综合工作方案》和《万家企业节能减排低碳行动实施方案》的　有关要求，不断提高能源利用效率，煤矿企业作为耗能大户设备的节能改造就显得尤为突出，也越来　

越受到企业的重视，本文就中小空压机的余热回收后的实际利用进行探讨和分析。　

关键词煤矿空压机；余热；应用　

中图分类号：ＴＫ１　１５　文献标志码：Ｂ　文章编号：１００９—０７９７（２０１５）０３—０１００—０２　

空压机在煤矿企业中作为“四大运转”（通、压、　

排、提）主要设备的一种，具有重要作用，在正常生产　

中具有连续运转的特性，同时也是高耗能的设备，一　

般煤矿企业针对空压机的节能都重点放在耗电量的　

节约上加装变频器，控制开停时间和频率达到节约　

电能的目的。但对于空压机在产生压缩空气过程中　产生的大量热能却白白浪费掉了。所以把这部分热　

能回收利用可以给企业带来巨大的经济效益。　

１　空压机的耗能概况　

空压机在长时间连续运转过程中，把电能转化　

为机械能，机械能又转化成两种其它的能量状态：增　

加空气压力的势能和机械做功产生的热能。转化成　

势能的电能约占输入电能的２０％左右，在转化过程　

中机械螺杆的高速旋转摩擦发热所产生的高温高热　量使空压机的温度急速上升，这部分热能约占８０％　

左右，冬季在８Ｏ℃左右，夏季可达１００￣（２，对机器的　

安全运行带来极大的不安全因素，为保证机器的安　

全运行，空压机必须依靠冷却液作为介质进行降温，　

生成的高温油蒸汽必须排出机体。热量通过空压机　

的散热系统水冷进入冷却塔降温，降温后的冷却水　

再送回补水箱；而风冷则通过风机将热量散至周围　

大气中直接排放，这部分热量被废弃造成很大浪费，　

去掉电机机壳及空压机机壳散失掉的热量，这部分　

高温气体相当于空压机输入总功率的６５％　７０％可
