最新人教版八年级物理上册 光的折射 透镜单元培优测试卷

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验时，器材安装合理，实验操作规范。

在图示位置时，烛焰恰好在光屏上成清晰的像。

（1）这个像是倒立、_____的实像（选填“放大”或“缩小”），它的成像原理与_____（选填“放大镜”、“投影仪”或“照相机”）相同。

（2）若保持蜡烛位置不变，将凸透镜向右移动 5cm，则为了能在光屏上再成清晰的像，应将光屏向右移动_____（选填“小于、等于”或“大于”）5cm，此时像的大小比刚才的像要_____一些（选填“大”或“小”）。

（3）小明为了研究近视眼的成因，在凸透镜左侧附近放置一近视眼镜（图中未画出），这时需要将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰的像。

【答案】缩小照相机小于小右【解析】【分析】【详解】(1)[1][2]由图可知，成像时，像距小于物距，所以成一个倒立、缩小的实像；照相机就是利用这个原理制成的。

(2)[3][4]将凸透镜向右移动5cm，物距变大，导致像变小，像距也变小，所以光屏向右移动的距离小于5cm。

(3)[5]近视眼镜是凹透镜，对光线有发散作用，所以戴上近视眼镜能使像向后移动，所以要想成清晰的像，就要让光屏向右移动。

2．在探究凸透镜成像规律时，如图甲所示，将凸透镜A固定在光具座上35cm刻度线处，将点燃的蜡烛放置在光具座上5cm刻度线处，移动光屏，使烛焰在光屏上成清晰的像，由凸透镜A成像中物距和像距的变化关系画出图像如图乙所示；接着保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示：(1)请根据上述实验现象和凸透镜成像规律判断；凸透镜A的焦距是_____cm，凸透镜A的焦距_____（填“大于”“小于”或“等于”）凸透镜B的焦距；(2)在图甲中，保持凸透镜位置不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_____（填“左”或“右”）移动一段距离，像将_____（填“变大”“变小”或“不变”）；(3)图丙所示的实验现象可以说明_____（填“照相机”“幻灯机”或“放大镜”）的成像特点；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和蜡烛的位置不动，应使光屏_____（填“靠近”或“远离”）凸透镜，才能在光屏上再次看到烛焰清晰的像；(4)当光屏上出现烛焰清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到_____。

一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。

(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。

(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。

请写出解决这一问题的办法是___________。

(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。

分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。

有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。

(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。

A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。

(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。

(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。

[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。

(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。

（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。

（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。

（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。

（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。

（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。

A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。

（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。

【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是f==60.0cm-50.0cm10.0cm(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。

一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．在“探究凸透镜成像规律”的实验中，凸透镜的焦距是10cm，按照实验要求安装好实验器材，如图所示。

一、初二物理光的折射透镜实验易错压轴题（难）1．如图所示，张沐同学在老师指导下做“探究凸透镜成像规律”的实验。

(1)当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为______cm；(2)张沐同学把蜡烛移到A处，屏上的像变模糊，要使像变清晰，光屏应向______（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、______的实像；(3)在上述(2)操作的基础上，老师取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，张沐同学发现当光屏向左移动适当距离后像又清晰。

由此可知，老师所戴的眼镜是______透镜，它对光线有______作用；(4)随着实验的进行，蜡烛变短，为了使像仍成在光屏中央，此时最合理的办法是______。

【答案】10.0 左缩小凸会聚向上调蜡烛【解析】【分析】【详解】(1)[1]像和物大小相等，根据凸透镜的成像规律可知，物距和像距大小都等于两倍焦距，而物距是20.0cm，那么该凸透镜焦距为10.0cm。

(2)[2]张沐同学把蜡烛移到A处，这时物距大于两倍焦距，根据凸透镜的成像规律可知，像距在一倍焦距与两倍焦距之间，即所成的清晰像在60.0cm到70.0cm之间，那么光屏应向左适当移动。

[3]由上述可知，物距大于两倍焦距，根据凸透镜的成像规律，此时光屏上的像应该是倒立、缩小的实像。

(3)[4][5]假设老师所戴的眼镜是凹透镜，凹透镜的作用是把光线发散，那么蜡烛的光经过凹透镜后会发散，再经过凸透镜，最后所成的清晰像在光屏的后方，但是题中是把光屏往左移动得到清晰的像，这与题意不符合，所以老师戴的不是凹透镜；假设老师所戴的眼镜是凸透镜，凸透镜的作用是把光线会聚，那么蜡烛的光经过凸透镜后会会聚，再经过凸透镜，最后所成的清晰像在光屏的前方，题中是把光屏往左移动得到清晰的像，这与题意相符合，所以老师戴的是凸透镜。

凸透镜对光线有会聚作用。

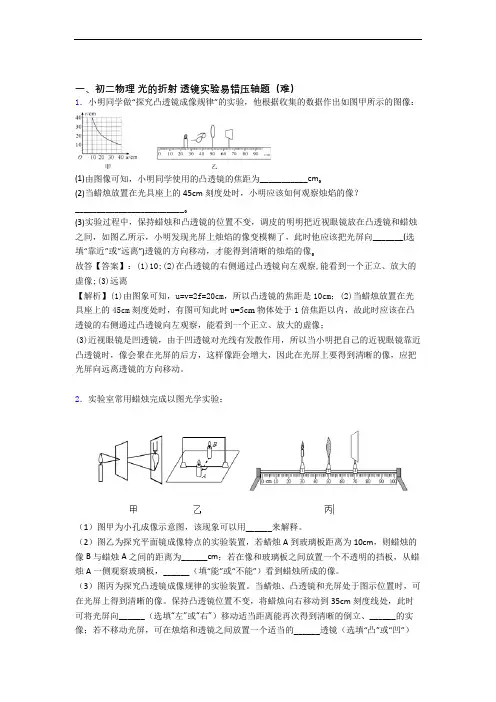

一、初二物理光的折射透镜实验易错压轴题（难）1．小明同学做“探究凸透镜成像规律”的实验，他根据收集的数据作出如图甲所示的图像：(1)由图像可知，小明同学使用的凸透镜的焦距为___________cm。

(2)当蜡烛放置在光具座上的45cm刻度处时，小明应该如何观察烛焰的像？_________________________。

(3)实验过程中，保持蜡烛和凸透镜的位置不变，调皮的明明把近视眼镜放在凸透镜和蜡烛之间，如图乙所示，小明发现光屏上烛焰的像变模糊了，此时他应该把光屏向_______(选填“靠近”或“远离”)透镜的方向移动，才能得到清晰的烛焰的像。

故答【答案】：(1)10;(2)在凸透镜的右侧通过凸透镜向左观察,能看到一个正立、放大的虚像;(3)远离【解析】(1)由图象可知，u=v=2f=20cm，所以凸透镜的焦距是10cm；(2)当蜡烛放置在光具座上的45cm刻度处时，有图可知此时u=5cm 物体处于1倍焦距以内，故此时应该在凸透镜的右侧通过凸透镜向左观察，能看到一个正立、放大的虚像；(3)近视眼镜是凹透镜，由于凹透镜对光线有发散作用，所以当小明把自己的近视眼镜靠近凸透镜时，像会聚在光屏的后方，这样像距会增大，因此在光屏上要得到清晰的像，应把光屏向远离透镜的方向移动。

2．实验室常用蜡烛完成以图光学实验：（1）图甲为小孔成像示意图，该现象可以用______来解释。

（2）图乙为探究平面镜成像特点的实验装置，若蜡烛A到玻璃板距离为10cm，则蜡烛的像B与蜡烛A之间的距离为______cm；若在像和玻璃板之间放置一个不透明的挡板，从蜡烛A一侧观察玻璃板，______（填“能”或“不能”）看到蜡烛所成的像。

（3）图丙为探究凸透镜成像规律的实验装置。

当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清晰的像。

保持凸透镜位置不变，将蜡烛向右移动到35cm刻度线处，此时可将光屏向______（选填“左”或“右”）移动适当距离能再次得到清晰的倒立、______的实像；若不移动光屏，可在烛焰和透镜之间放置一个适当的______透镜（选填“凸”或“凹”）也能在光屏上得到一个清晰的像。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．（1）为了测量凸透镜焦距，他让一束平行光正对射向该透镜，调节光屏位置直到光屏上得到一个_____的光斑，测得凸透镜的焦距是10cm．（2）为了使像能成在光屏的中央，应先调节好蜡烛和光屏的高度，使它们的中心跟凸透镜的中心大致在_____．（3）当把点燃的蜡烛和光屏移至图甲所示位置，光屏上_____（选填“能”或“不能”）成像．若把点燃的蜡烛向右移至光具座的35cm刻度时，向_____（选填“左”或“右”）移动光屏会得到一个倒立、_____的实像；_____就是利用这一成像规律工作的．此时，风一吹，烛焰向左偏，则光屏上成的像向_____偏．（4）细心的小滨发现实验时间一长，光屛上的像会向上移动，为了使像呈在光屏的中央，应将光屏向_____移动．（5）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示．如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更_____（选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像．【答案】最小、最亮同一高度能右放大投影仪（幻灯机等）右上薄【解析】【分析】（1）平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距；（2）在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；（3）凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜；物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距；物距等于二倍焦距成倒立等大实像，像距等于二倍焦距；物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距；根据“物近像远像变大，物远像近像变小”判断光屏移动的方向并判断像大小的变化，凸透镜成像时，2f＞u＞f，成倒立、放大的实像，投影仪等依据的是这一原理；凸透镜成像不仅左右相反、而且要上下相反；（4）凸透镜成的实像是倒立的，但过光心的光线传播方向不变，像与物体的变化方向恰好相反；（5）薄凸透镜的焦距大于厚凸透镜的焦距，然后根据凸透镜的成像规律进行分析解答．【详解】（1）让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，这点是凸透镜的焦点；（2）为使像能成在光屏的中央，应调整凸透镜、光屏和烛焰，使三者的中心大致在同一高度处；（3）当把点燃的蜡烛和光屏移至图甲所示位置，此时u=v=2f，光屏上得到倒立、等大的实像；由“物近像远像变大”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，此时物距u=50cm﹣35cm=15cm，则f＜u＜2f，应向右移动光屏，会得到一个倒立、放大的实像，投影仪、幻灯机等就是利用这一成像规律工作的；由“凸透镜成像左右相反”可知，烛焰向左偏，则光屏上成的像向右偏；（4）蜡烛在燃放中不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，可向上移动光屏；（5）由题意可知，物体远离凸透镜即物距变大时，像距不变，说明凸透镜的焦距变大，而薄凸透镜的焦距大于厚凸透镜的焦距，故更换的应是薄凸透镜．3．在“探究凸透镜成像的规律”实验中：(1)实验前，必须在光具座上将烛焰、凸透镜、光屏三者的中心调整到___________；(2)图甲中的凸透镜相当于眼睛的晶状体，光屏相当于眼睛的___________；(3)正确安装并调节好实验装置后，小芳同学在图甲所示的光屏上看到了烛焰清晰的像，则她看到的是___________（填“倒立”或“正立”）、___________（填“放大”或“缩小”）的实像；(4)若保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个焦距合适的___________（填“近视”或“远视”）眼镜；(5)某小组实验时对图甲中的装置进行了改进，将蜡烛换成“F”形的LED灯，并在光屏上贴方格纸，如图乙所示，请写出改进后的装置的一个优点：_________________；(6)为了方便从不同角度观察光屏上的像，光屏应选用较___________（填“粗糙”或“光滑”）的白色硬纸板。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．在做“观察水的沸腾”实验，用所学知识回答下面问题：（1）甲、乙、丙三个实验小组的同学用相同规格的实验器材如图装置进行实验．三组同学都根据自己的实验数据描绘了图象（如图），其中______（填a、b、c中的两个）两条图线描绘的是“初温相同质量不同的水”的加热情况．由图象还可以判断水面上方的气压_____（填“大于”“等于”或“小于”）一个标准大气压．（2）在光具座上，蜡烛、凸透镜、光屏三者位于如图所示位置时，光屏上出现蜡烛清晰的像．当不移动凸透镜，只将蜡烛和光屏平位置互换，则光屏上________（填“能”或“不能”）收集到蜡烛的像．【答案】a 、b 小于 能【解析】【详解】（1）根据图2可知，a 、b 、c 沸点相同，其中a 、b 初温相同，到沸腾时的时间不同，则两条图线描绘的是“初温相同质量不同的水”的加热情况。

一、初二物理光的折射透镜实验易错压轴题（难）1．如图所示，在探究“凸透镜成像规律”的实验中，蜡烛在光屏上成倒立、等大的像，则凸透镜的焦距为____ cm。

实验时，老师把眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她可将蜡烛 _____（选填“靠近”或“远离”）凸透镜，在光屏上又看到烛焰清晰的像，老师的视力缺陷是_____（选填“近视眼”或“远视眼”）。

【答案】10.0 远离近视眼【解析】【分析】【详解】[1]由图示可知物距为20.0cm，且此时所成的是倒立、等大的实像，那么2f=20cm，所以凸透镜的焦距f=10.0cm。

[2][3]实验时把眼镜放在蜡烛和凸透镜之间，光屏上的像变模糊了，是因为此蜡烛发出的光被发散了，所成的像应在光屏的位置之后，所以光屏上的像变模糊了，那么光屏的位置应远离凸透镜。

而老师的眼镜是近视眼镜。

若放在蜡烛和凸透镜之间的远视镜，那么蜡烛的光线被会聚了，则它的像在光屏尚未移动时，不会出现在光屏上。

2．如图所示，请回答下列问题：(1)如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。

若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏______（选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、______（选填“放大”“等大”或“缩小”）的实像；(2)在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置______（选填“远视镜"或“近视镜”），将光屏远离后，会再次在光屏成清晰的像；(3)如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置，______（选填“能”或“不能"）在光屏成清晰的像。

【答案】靠近缩小近视镜不能【解析】【分析】【详解】(1)[1][2]由图甲知，实验所用的凸透镜的焦距f=10cm。

而乙图中，蜡烛与透镜的距离小于二倍焦距大于一倍焦距，此时的像距大于物距，当蜡烛移到20cm刻度线处，此时的物距大于二倍焦距，比第一次的物距大，则像距比第一次的小，所以应将光屏靠近凸透镜，且所成的像是缩小倒立实像。

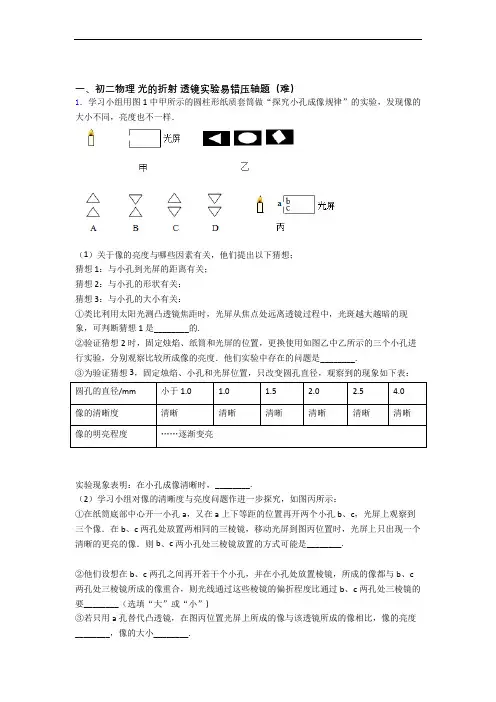

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．3．在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．（1）为了测量凸透镜焦距，他让一束平行光正对射向该透镜，调节光屏位置直到光屏上得到一个_____的光斑，测得凸透镜的焦距是10cm．（2）为了使像能成在光屏的中央，应先调节好蜡烛和光屏的高度，使它们的中心跟凸透镜的中心大致在_____．（3）当把点燃的蜡烛和光屏移至图甲所示位置，光屏上_____（选填“能”或“不能”）成像．若把点燃的蜡烛向右移至光具座的35cm刻度时，向_____（选填“左”或“右”）移动光屏会得到一个倒立、_____的实像；_____就是利用这一成像规律工作的．此时，风一吹，烛焰向左偏，则光屏上成的像向_____偏．（4）细心的小滨发现实验时间一长，光屛上的像会向上移动，为了使像呈在光屏的中央，应将光屏向_____移动．（5）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示．如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更_____（选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像．【答案】最小、最亮同一高度能右放大投影仪（幻灯机等）右上薄【解析】【分析】（1）平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距；（2）在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；（3）凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜；物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距；物距等于二倍焦距成倒立等大实像，像距等于二倍焦距；物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距；根据“物近像远像变大，物远像近像变小”判断光屏移动的方向并判断像大小的变化，凸透镜成像时，2f＞u＞f，成倒立、放大的实像，投影仪等依据的是这一原理；凸透镜成像不仅左右相反、而且要上下相反；（4）凸透镜成的实像是倒立的，但过光心的光线传播方向不变，像与物体的变化方向恰好相反；（5）薄凸透镜的焦距大于厚凸透镜的焦距，然后根据凸透镜的成像规律进行分析解答．【详解】（1）让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，这点是凸透镜的焦点；（2）为使像能成在光屏的中央，应调整凸透镜、光屏和烛焰，使三者的中心大致在同一高度处；（3）当把点燃的蜡烛和光屏移至图甲所示位置，此时u=v=2f，光屏上得到倒立、等大的实像；由“物近像远像变大”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，此时物距u=50cm﹣35cm=15cm，则f＜u＜2f，应向右移动光屏，会得到一个倒立、放大的实像，投影仪、幻灯机等就是利用这一成像规律工作的；由“凸透镜成像左右相反”可知，烛焰向左偏，则光屏上成的像向右偏；（4）蜡烛在燃放中不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，可向上移动光屏；（5）由题意可知，物体远离凸透镜即物距变大时，像距不变，说明凸透镜的焦距变大，而薄凸透镜的焦距大于厚凸透镜的焦距，故更换的应是薄凸透镜．4．小明和小亮用如图所示的装置探究凸透镜成像的规律。

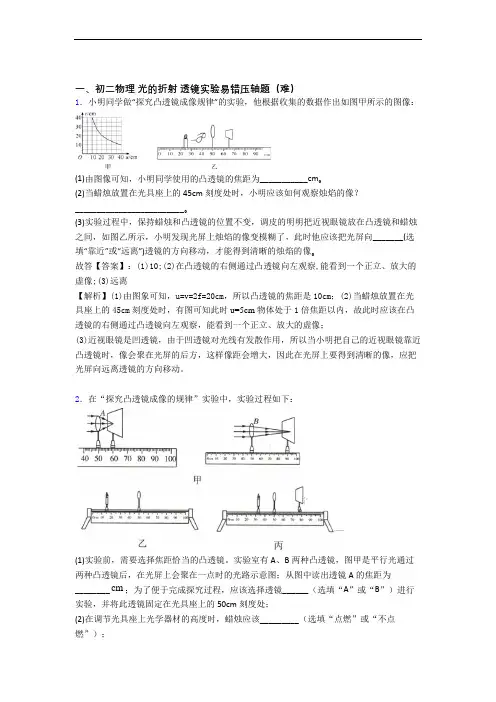

一、初二物理光的折射透镜实验易错压轴题（难）1．小明同学做“探究凸透镜成像规律”的实验，他根据收集的数据作出如图甲所示的图像：(1)由图像可知，小明同学使用的凸透镜的焦距为___________cm。

(2)当蜡烛放置在光具座上的45cm刻度处时，小明应该如何观察烛焰的像？_________________________。

(3)实验过程中，保持蜡烛和凸透镜的位置不变，调皮的明明把近视眼镜放在凸透镜和蜡烛之间，如图乙所示，小明发现光屏上烛焰的像变模糊了，此时他应该把光屏向_______(选填“靠近”或“远离”)透镜的方向移动，才能得到清晰的烛焰的像。

故答【答案】：(1)10;(2)在凸透镜的右侧通过凸透镜向左观察,能看到一个正立、放大的虚像;(3)远离【解析】(1)由图象可知，u=v=2f=20cm，所以凸透镜的焦距是10cm；(2)当蜡烛放置在光具座上的45cm刻度处时，有图可知此时u=5cm 物体处于1倍焦距以内，故此时应该在凸透镜的右侧通过凸透镜向左观察，能看到一个正立、放大的虚像；(3)近视眼镜是凹透镜，由于凹透镜对光线有发散作用，所以当小明把自己的近视眼镜靠近凸透镜时，像会聚在光屏的后方，这样像距会增大，因此在光屏上要得到清晰的像，应把光屏向远离透镜的方向移动。

2．在“探究凸透镜成像的规律”实验中，实验过程如下：(1)实验前，需要选择焦距恰当的凸透镜。

实验室有A、B两种凸透镜，图甲是平行光通过两种凸透镜后，在光屏上会聚在一点时的光路示意图；从图中读出透镜A的焦距为________cm；为了便于完成探究过程，应该选择透镜______（选填“A”或“B”）进行实验，并将此透镜固定在光具座上的50cm刻度处；(2)在调节光具座上光学器材的高度时，蜡烛应该_________（选填“点燃”或“不点燃”）；(3)当把蜡烛移动到光具座上的15cm 刻度处，如图乙所示，此时想在光屏上成像，应该将光屏移动到光具座的_________（选填“A ”“B ”或“C ”）刻度范围内；A ．50cm ~60cmB ．60cm ~70cmC ．70cm ~100cm(4)当2u f ，且像成在光屏上时，把蜡烛向远离凸透镜的方向移动一段距离，那么要想在光屏上继续成像，应该将光屏_________（选填“靠近”或“远离”）凸透镜；(5)随着实验的进行，蜡烛越烧越短，会看到烛焰在光屏所成的像_________（选填“上移”或“下移”）；(6)调整蜡烛的高度后继续探究成像特点，如图丙所示，调节光屏的位置可以在光屏上得到一个倒立、_________（选填“放大”“缩小”或“等大”）的实像；若把光屏和蜡烛的位置互换，在光屏上_________（选填“能”或“不能”）看到像。

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．探究“凸透镜成像规律”实验时(1)小明在光具座上放置点燃的蜡烛、凸透镜、光屏情况如图所示，此时应______。

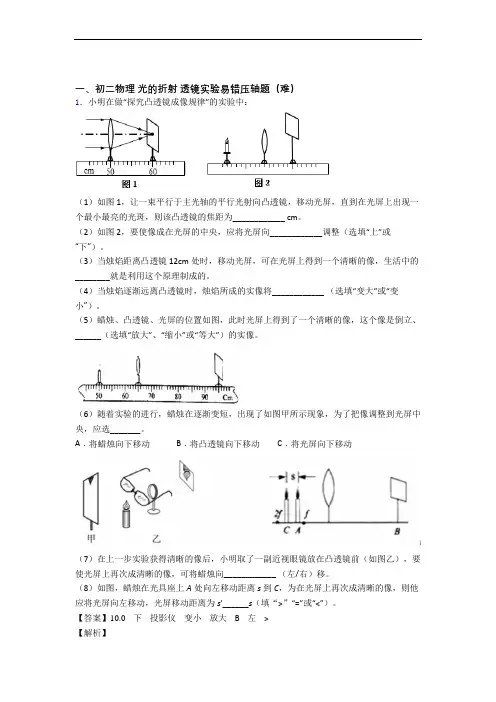

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。

（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。

（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。

（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。

（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。

（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。

A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。

（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。

【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是60.0cm-50.0cm10.0cmf==(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。

2024新人教版初中物理八年级上册第四章《光现象》单元测试（含答案）一．选择题（每小题3分，共39分）1．下列四种现象中，可用光的直线传播原理解释的是（）A．镜中花 B．水中月 C．林中影 D．缸中鱼2．如图所示的光学现象及其解释，正确的是（）A．图a中，漫反射的光线杂乱无章，因此不遵循光的反射定律B．图b中，木工师傅观察木板是否光滑平整利用了光沿直线传播的性质C．图c表示的是小孔成像情况，屏幕上出现的是物体倒立的虚像D．图d表示能看到掉在地面上的书，是因为书发生了镜面反射3．如图所示，关于光的反射，下列说法正确的是（）A．入射光线与反射面的夹角为30°时，反射角也为30°B．入射角增大5°时，反射光线与入射光线的夹角也增大5°C．入射光线靠近法线时，反射光线也靠近法线D．若把反射面更换为粗糙表面，该反射将不再遵守光的反射定律4．若要使图中的反射光线射中墙壁上的目标，在激光笔不动的情况下，可将平面镜（）A．水平向左移动B．水平向右移动C．竖直向上移动D．竖直向下移动5．一位同学站在平面镜前并向平面镜靠近，则他的像在平面镜中（）A．变大B．变小C．不变D．先变大后变小6．深圳秋冬温暖的天气吸引了无数南迁的候鸟，为深圳人带来一场场海景盛宴。

如图所示是一只琵琶鹭在水面上捕食的画面，在它靠近水面的过程中，琵琶鹭在水中的成像情况正确的是（）A．成虚像，像的大小逐渐变小B．成虚像，像的大小逐渐变大C．成实像，像与水面的距离变小D．所成的像是由于光的反射形成的7．如图所示，甲、乙两人分别站立于一面矮墙的两边，若要在天花板上固定一平面镜使两人在图示位置彼此都能看到对方的全身，则所需的最小平面镜的位置应为（）A．aeB．bcC．bdD．cd8．如图是航天员叶光富和翟志刚完成出舱任务时所穿的宇航服，上面有两个特别的设计——手腕上的小镜子和胸前反印的汉字，这是为了穿着厚厚宇航服的航天员，可以利用手腕上的小镜子看到正常的汉字，准确操作。

一、初二物理光的折射透镜实验易错压轴题（难）1．实验室常用蜡烛完成以图光学实验：（1）图甲为小孔成像示意图，该现象可以用______来解释。

（2）图乙为探究平面镜成像特点的实验装置，若蜡烛A到玻璃板距离为10cm，则蜡烛的像B与蜡烛A之间的距离为______cm；若在像和玻璃板之间放置一个不透明的挡板，从蜡烛A一侧观察玻璃板，______（填“能”或“不能”）看到蜡烛所成的像。

（3）图丙为探究凸透镜成像规律的实验装置。

当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清晰的像。

保持凸透镜位置不变，将蜡烛向右移动到35cm刻度线处，此时可将光屏向______（选填“左”或“右”）移动适当距离能再次得到清晰的倒立、______的实像；若不移动光屏，可在烛焰和透镜之间放置一个适当的______透镜（选填“凸”或“凹”）也能在光屏上得到一个清晰的像。

【答案】光的直线传播 20 能右放大凸【解析】【详解】第一空．图甲为小孔成像示意图，这属于光的直线传播现象，可以用光的直线传播来解释；第二空．图乙为探究平面镜成像特点的实验装置，若蜡烛A到玻璃板距离为10m，根据平面镜物像到平面镜的距离相等，蜡烛A的像到玻璃板的距离也是10cm，则蜡烛的像B与蜡烛A之间的距离为10cm+10cm=20cm；第三空．平面镜所成的像是虚像，虚像是不能成在光屏上的，但玻璃板仍会出现平面镜成像现象，用不透明的挡板在玻璃板后面挡住蜡烛B，在蜡烛A一侧观察，玻璃板后将仍能观察到蜡烛A的像。

第四空．蜡烛到凸透镜的距离为20cm时，光屏上呈现一个倒立等大的像，则2f=20cm，所以f=10cm，将蜡烛向右移动到35cm刻度线处，由物近像远像变大可知，此时需将光屏向右移动适当距离才能再次呈现清晰地像；第五空．因焦距为10cm，当蜡烛位于35cm刻度线处，物距为50cm-35cm=15cm，大于一倍焦距小于二倍焦距，可以在光屏上得到一个清晰的倒立、放大的实像；第六空．若不移动光屏的位置，由物近像远像变大可知，此时像落在光屏的右侧，为了使像提前会聚，重新成在光屏上，因此需在烛焰和透镜之间放置一个适当的凸透镜；2．在“探究凸透镜成像的规律”实验中：(1)实验前，必须在光具座上将烛焰、凸透镜、光屏三者的中心调整到___________；(2)图甲中的凸透镜相当于眼睛的晶状体，光屏相当于眼睛的___________；(3)正确安装并调节好实验装置后，小芳同学在图甲所示的光屏上看到了烛焰清晰的像，则她看到的是___________（填“倒立”或“正立”）、___________（填“放大”或“缩小”）的实像；(4)若保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个焦距合适的___________（填“近视”或“远视”）眼镜；(5)某小组实验时对图甲中的装置进行了改进，将蜡烛换成“F”形的LED灯，并在光屏上贴方格纸，如图乙所示，请写出改进后的装置的一个优点：_________________；(6)为了方便从不同角度观察光屏上的像，光屏应选用较___________（填“粗糙”或“光滑”）的白色硬纸板。

一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。

(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。

(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。

请写出解决这一问题的办法是___________。

(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。

分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。

有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。

(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。

A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。

(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。

(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。

[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。

(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明同学做“探究凸透镜成像规律”的实验，他根据收集的数据作出如图甲所示的图像：(1)由图像可知，小明同学使用的凸透镜的焦距为___________cm。

(2)当蜡烛放置在光具座上的45cm刻度处时，小明应该如何观察烛焰的像？_________________________。

(3)实验过程中，保持蜡烛和凸透镜的位置不变，调皮的明明把近视眼镜放在凸透镜和蜡烛之间，如图乙所示，小明发现光屏上烛焰的像变模糊了，此时他应该把光屏向_______(选填“靠近”或“远离”)透镜的方向移动，才能得到清晰的烛焰的像。

故答【答案】：(1)10;(2)在凸透镜的右侧通过凸透镜向左观察,能看到一个正立、放大的虚像;(3)远离【解析】(1)由图象可知，u=v=2f=20cm，所以凸透镜的焦距是10cm；(2)当蜡烛放置在光具座上的45cm刻度处时，有图可知此时u=5cm 物体处于1倍焦距以内，故此时应该在凸透镜的右侧通过凸透镜向左观察，能看到一个正立、放大的虚像；(3)近视眼镜是凹透镜，由于凹透镜对光线有发散作用，所以当小明把自己的近视眼镜靠近凸透镜时，像会聚在光屏的后方，这样像距会增大，因此在光屏上要得到清晰的像，应把光屏向远离透镜的方向移动。

2．探究凸透镜成像的规律。

(1)选取焦距为10cm的凸透镜、蜡烛和光屏，将它们置于光具座上。

点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在______；(2)当蜡烛、凸透镜在如图所示的位置时，调整光屏到______（填“A”、“B”或“C”）位置时，生活中的______（填“照相机”“投影仪”或“放大镜”）就是根据这个成像原理制成的；(3)保持凸透镜的位置不变，将蜡烛和光屏位置对调，光屏上______（填“能”或“不能”）再次看到清晰的像。

若在此基础上将一个度数合适的远视眼镜放到蜡烛和凸透镜之间，还想在光屏上看到清晰的像，应将光屏适当______（填“靠近”或“远离”）凸透镜。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．用如图所示的装置做“探究凸透镜成像规律”实验。

图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。

(1)凸透镜的焦距是______cm；(2)图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、______的实像。

若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到______cm刻度线处，可以再次看到清晰的像；(3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向______（左/右）移动才能再次看到清晰的像，若放上镜片后，保持光屏的位置不动，将凸透镜换成一个焦距更______（选填“大”或“小”）的凸透镜，也能够在光屏上看到清晰的像；(4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向______（左/右）移动，“烛焰尖部”又会变清晰。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．2．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。

此实验进行了多次测量，目的是______；(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。

请回答：①u表示______；②照相机是属于种______情形。

投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。

【答案】会聚减小误差物距（a）（b）（c）小【解析】【分析】【详解】(1)[1]凸透镜对光有会聚作用，平行于主光轴的光线经过凸透镜后会会聚到焦点上，据此能测量出焦距。

[2]实验进行了多次测量取平均值，目的是为了减小误差。

(2)[3]由图可知，u是指蜡烛到透镜的距离，其表示的是物距。

[4][5][6]由图（a）可知，物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机；由图（b）可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，其应用是投影仪；由图（c）可知，物距小于焦距，成正立、放大的虚像。

[7]从（a）到（b）的过程中，物距变小，像距变大，像变小，所以（a）图成的像比（b）图成的像小。

2．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。
